Уаз хантер 469

Какие характеристики имеет генератор

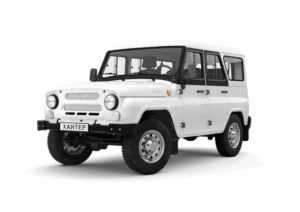

Уаз хантер

УАЗ в заводском выполнении – достаточно маломощный автомобиль. На ранешних выпусках ток отдачи его генератора составлял всего 40А. Потом параметр возрос до 60А. Поменялась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Чиатйте также: Опель Зафира Не Работают Задние Стеклоподъемники

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Схема предохранителей УАЗ Хантер

Дальнейшее описание электрооборудования предназначено для моделей с бензиновым и дизельным двигателем.

Расположение	Расшифровка
1	Резервный
2	Габарит по правому борту
3/4	Ближний и дальний свет головной оптики по правой стороне машины.
5	Правая противотуманка
6	Для версий 2004-2006 года – переносная розетка и осветитель приборки.
7	Стоп сигналы
8	Аварийка
9	Клаксон
10	Подсветка приборки, фонаря номерного знака.
11	Прикуриватель
12	Задняя противотуманка.
13	Радио и штатная магнитола (при наличии)
14	Для версии 2014 года не используется.
15	Габарит левый.
16/17	Ближний и дальний свет по левому борту.
18	Левая противотуманка.
19	Левая часть осветителя заднего хода
20	Поворотники
21	Вентилятор печки.
22	Очиститель и омыватель лобового стекла.
23	Подсветка салона и подкапотная лампа.
24	Запас
25	Работа приборов и контрольных ламп
26	Вспомогательный насос печки.

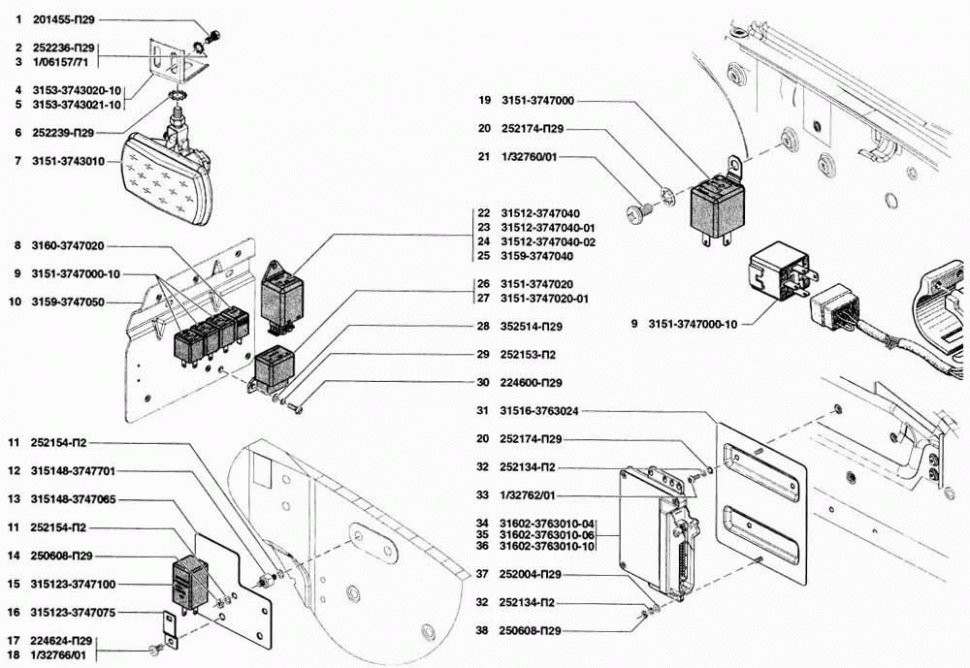

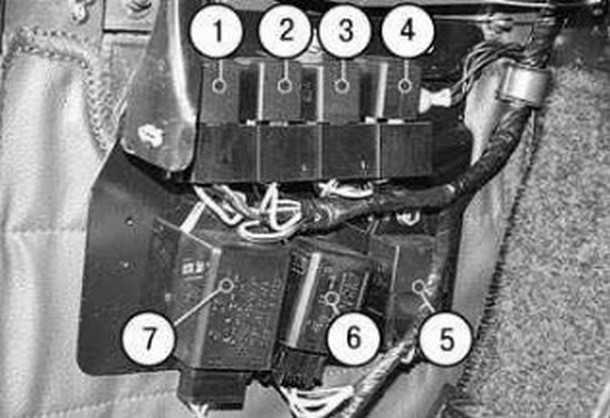

Далее следует рассмотреть модуль реле, установленных ниже основной панели.

Порядок расположения	Описание
1	Выключатель ближнего света фар
2	Аналогично для дальнего света головной оптики
3	Также для противотуманок
4	Очиститель стекла задней двери.
5	Выключатель кормовой противотуманки.
6	Очиститель ветрового стекла.
7	Прерыватели поворотов.

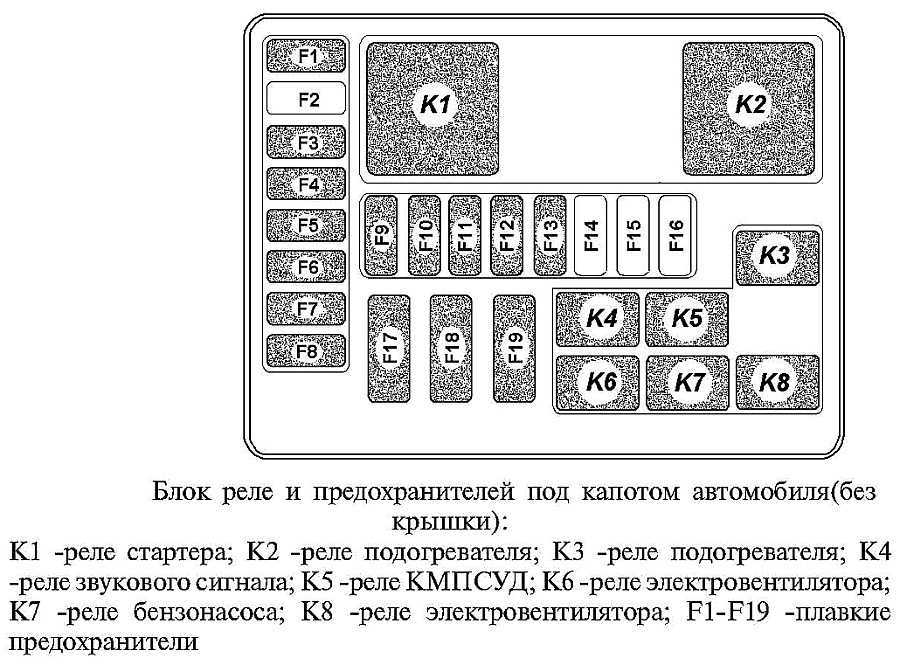

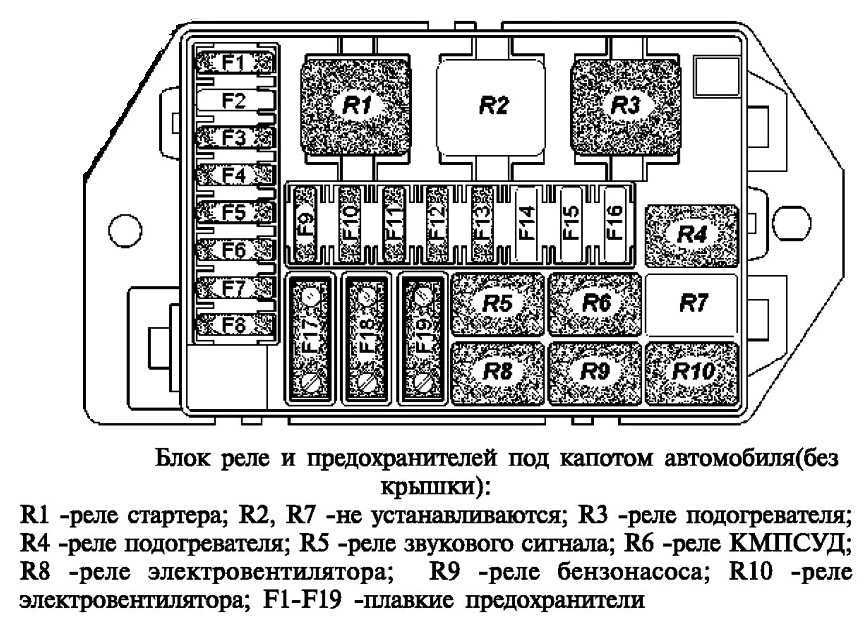

Следующий на очереди – основной блок под капотом.

Номер	Назначение
Вариант 1
1	Наружная оптика
2	Клемма 30 выключателя зажигания
Вариант 2
1	Выключатель зажигания
2	Внешние световые приборы
3	Подогреватель топливного фильтра (на моторе 406 отсутствует)
4	Силовая магистраль свечей накаливания.

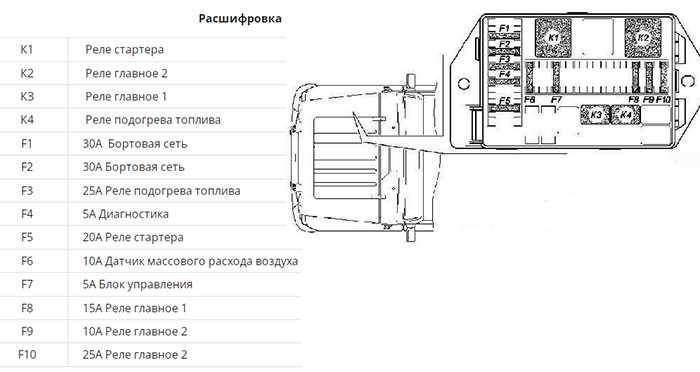

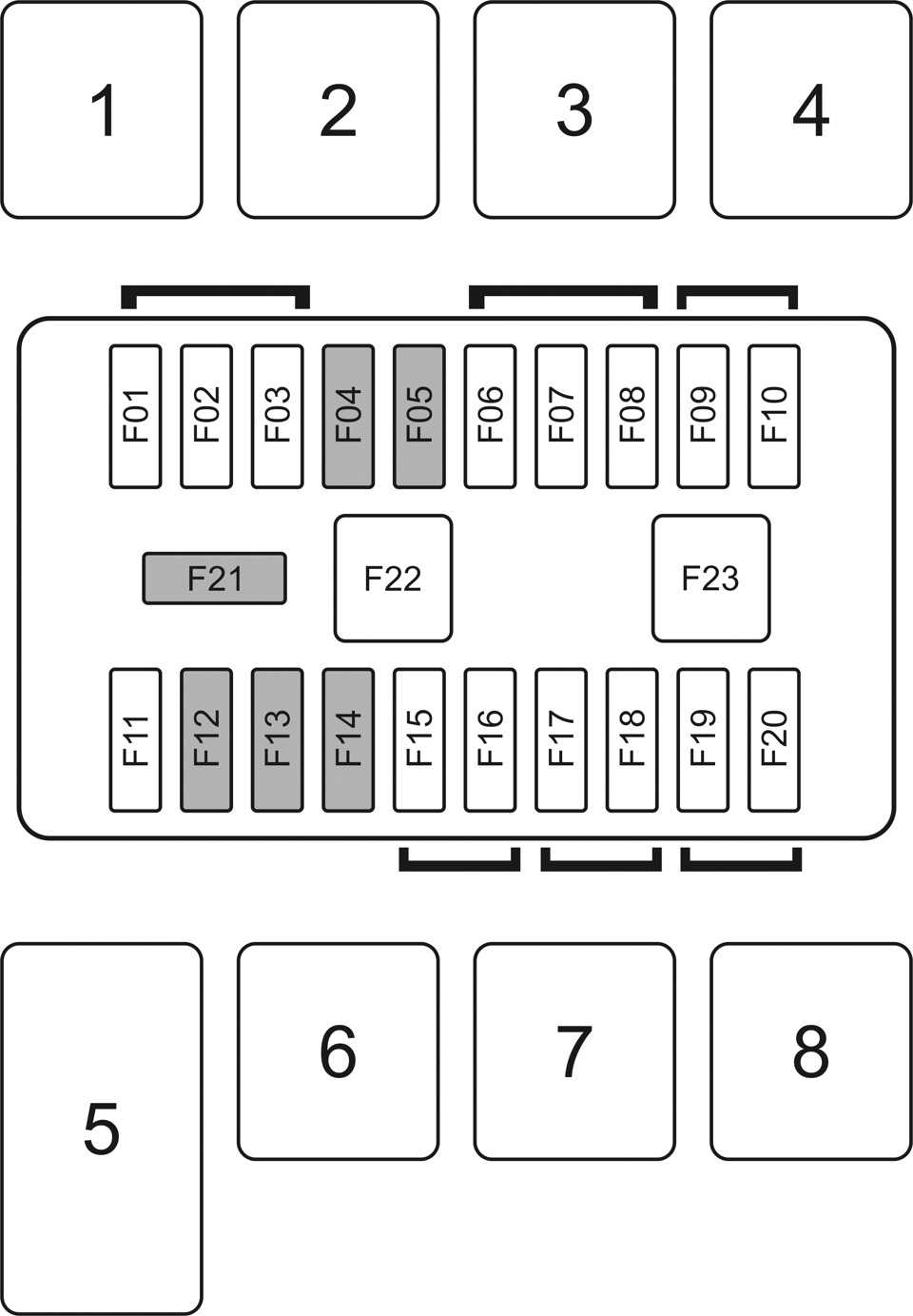

Последним модулем является вспомогательный блок, преимущественно используемый на дизельных моторах.

Номер	Описание
R1	Релейный выключатель стартера.
R2 и 3	Главное реле 2 и 1 соответственно.
R4	Подогреватель топлива
F1/2	Бортовая сеть
F3	Подогрев топлива
F4	Диагностический разъем
F5	Стартер
F6	Датчик массового расхода воздуха
F7	Блок управления
F8-10	Главное реле

Повороты

Предохранитель в машине устанавливается только один. Благодаря небольшой мощности ламп достаточно их подключения в единую магистраль. Для светодиодных элементов и их аналогов устанавливается вставка 20 в салонном отсеке. 4 х контактное реле №7 монтируется под основным блоком.

Подобное расположение приборов актуально для авто вплоть до 2016-2017 годов и старше.

Прикуриватель

Предохранитель на всех Хантерах, включая 2013-2015 годов, устанавливается на позиции 11. На фото выше, можно рассмотреть вставку на своем стандартном месте.

Бензонасос

Система питания топливного насоса проведена отдельно от монтажных блоков. Предохранитель установлен под приборкой. Здесь же смонтировано и реле. Если элементы постоянно горят, следует проверить целостность магистрали.

Стартер

Силовая магистраль включается релюшкой R1. Управляющая цепь проходит от предохранителя F5. Оба элемента конструкции установлены во вспомогательном монтажном блоке под капотом.

Спидометр

Если функциональный блок не работает, следует проверить предохранитель 25, установленный в салоне под приборной панелью.

За лампы отвечают вставки 3 и 16.

Зажигание

Главное реле системы подключено на позиции 2 и 3. Предохранители выведены к вставкам 8/10. Все элементы конструкции устанавливаются в дополнительном модуле под капотом.

Дворники

Предохранитель очистителей устанавливается на позиции 22 под приборной доской. За силовые магистрали ответственны выключатели 4/6, смонтированные рядом, в панели реле.

Габариты

Система питания имеет только два плавких предохранителя. Элементы монтируются на позициях 2/15 и соответствуют левой и правой стороне ламп.

За освещение ответственен предохранитель 10, смонтированный в салоне.

Стеклоочиститель

Запитан от предохранителя 19. В некоторых комплектациях релейные переключатели отсутствуют – их роль выполняет подрулевой выключатель.

Зарядка

Система продумана так, что ограничительный прибор устанавливается после генераторной установки. Найти его можно по характерному внешнему виду и проводке, подходящей к АКБ.

Задний ход

Выключатель лампы расположен на кулисе авто. Рядом, под обшивкой устанавливается и соответствующий предохранитель.

Генератор

Регулятор напряжения установки монтируется классически – в корпусе прибора. Для доступа к детали потребуется разобрать и снять вставку с рабочего вала.

Выключатели устанавливаются на позициях 1 и 2 для левой и правой стороны авто. В некоторых версиях, реле монтируются на блоках фар.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник статьи: http://rus-avtomir.ru/predohraniteli/rele-hunter

Предохранители УАЗ «Хантер»: что это и для чего используются

Любой автомобиль в XXI веке буквально нашпигован разного рода электроникой. Чтобы обеспечить стабильную работу этой сложной системы, ведь автовладельцы эксплуатируют свою машину не всегда в благоприятных условиях и под различной нагрузкой, на все авто устанавливаются предохранители. По факту единственная задача этих устройств — защитить электропроводку от короткого замыкания и перегрузок.

Работает всё довольно просто. Установленный в сеть предохранитель представляет собой своеобразный выключатель, через который ходит ток определённой номинальности. Допустим, элемент имеет номинал 15 А, если через него ходит ток силой 5 или 10 А, система будет функционировать стабильно. А вот если показатели силы тока регулярно превышают максимально заданное значение (например, вместо 15 будет 20 А), встроенная внутрь предохранителя нить перегорит, сеть разомкнётся — короткого замыкания не произойдёт. То есть вся проводка и электронные устройства, подключенные к цепи, не пострадают.

Предохранитель бензонасоса, прикуривателя, лампы габаритных огней или других потребителей электричества на УАЗе «Хантер» имеет очень компактный размер и состоит из следующих компонентов:

• корпус (обычно пластиковый, редко металлический или керамический);
• контактная группа, с помощью которой устройство подключается к сети;
• рабочий (плавкий) элемент — пластина или нить, разобщающая цепь, если превышена допустимая нагрузка или возникло короткое замыкание.

Для электроцепей, таких как электродвигатели стеклоподъёмника, вместо предохранителей устанавливают тепловые реле.

Что делать, если при последующих попытках завести автомобиль ничего не появляется?

Где стоят предохранители на уаз 469

Всем привет, не стоит обращать внимания, просто для себя, чтобы постоянно была под рукойПросто сегодня кинулся искать блок предохранителей и не нашёл, а интернет выдавал мне схемы современных 469. В них я ещё далеко не шарю а значит пусть это будетздесь)

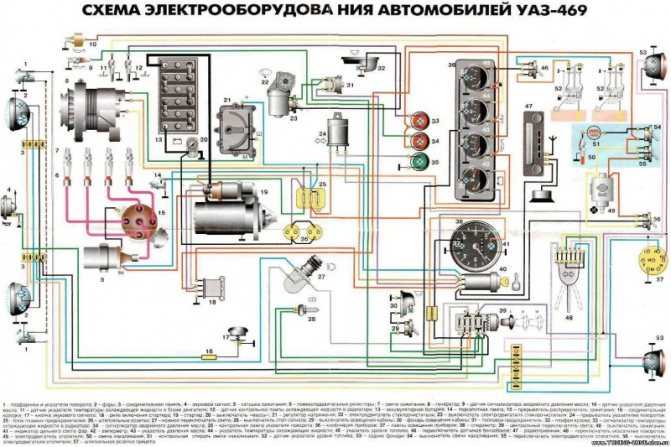

Схема электрооборудования автомобилей УАЗ-4691 — подфарники и указатели поворота; 2 — фары; 3 — соединительная панель; 4 — звуковой сигнал; 5 — катушка зажигания; 6 — помехоподавительные резисторы; 7 — свечи зажигания; 8 — генератор; 9 — датчик сигнализатора аварийного давления масла; 10 — датчик указателя давления масла; 11 — датчик указателя температуры охлаждающей жидкости в блоке двигателя; 12 — датчик контрольной лампы охлаждающей жидкости в радиаторе; 13 — аккумуляторная батарея; 14 — подкапотная пампа; 15 — прерыватель-распределитель зажигания; 16 — соединительная колодка; 17 — кнопка звукового сигнала; 18 — реле включения стартера; 19 — стартер; 20 — выключатель «массы»; 21 — регулятор напряжения; 22 — электродвигатель стеклоочистителя; 23 — выключатель электродвигателя стеклоочистителя; 24 — прерыватель указателей поворотов; 25 — блок плавких предохранителей; 26 — штепсельные розетки; 27 — ножной переключатель света; 28 — выключатель стоп-сигнала; 29 — выключатель освещения кабины; 30 — фонарь освещения кабины; 31 — тепловой предохранитель; 32 — плафон кузова; 33 — сигнализатор температуры охлаждающей жидкости в радиаторе; 34 — сигнализатор аварийного давления масла; 35 — контрольная лампа указателя поворота; 36 — комбинация приборов; 37 — лампы освещения приборов; 38 — спидометр; 39 — центральный переключатель света; 40 — выключатель зажигания; 41 — индикатор дальнего света фар; 42 — амперметр; 43 — указатель давления масла; 44 — указатель температуры охлаждающей жидкости; 45 — указатель уровня топлива; 46 — переключатель датчиков бензобаков; 47 — радиоприемник; 48 — переключатель указателей поворотов; 49 — электродвигатель отопителя; 50 — свеча накаливания; 51 — контрольная спираль свечи накаливания; 52 — датчик указателя уровня топлива; 53 — задние фонари; 54 — выключатель свечи накаливания; 55 — переключатель электродвигателя отопителя; 56 — выключатель электродвигателя отопителя; 57 — штепсельная розетка прицепа.

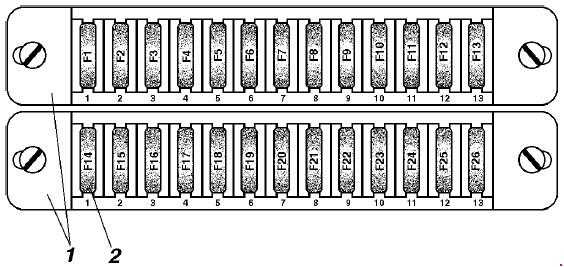

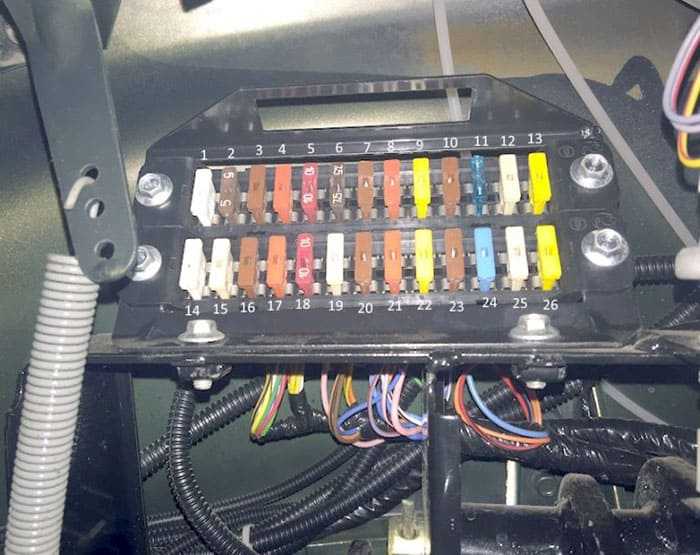

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки. Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

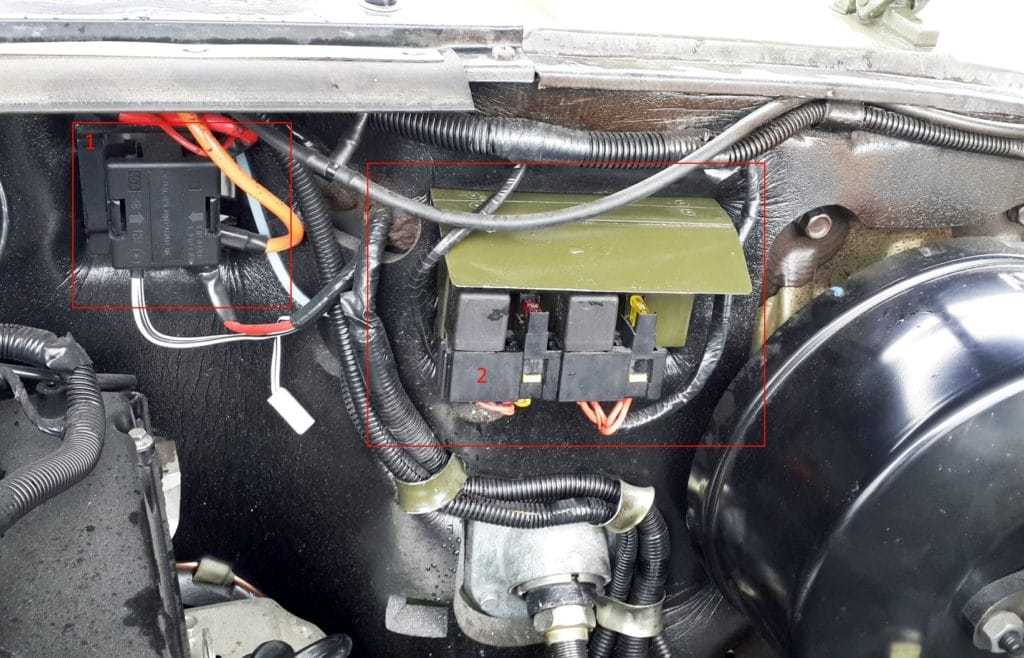

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

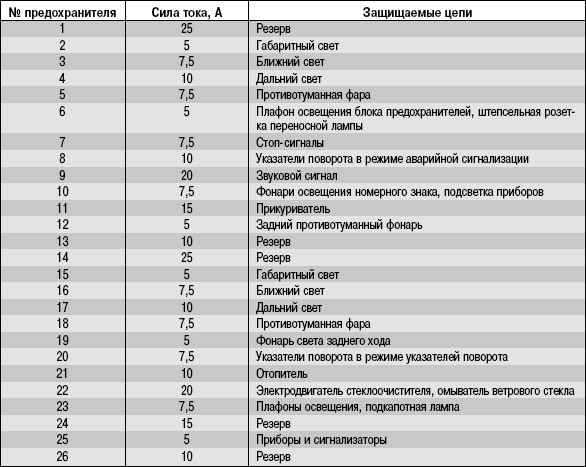

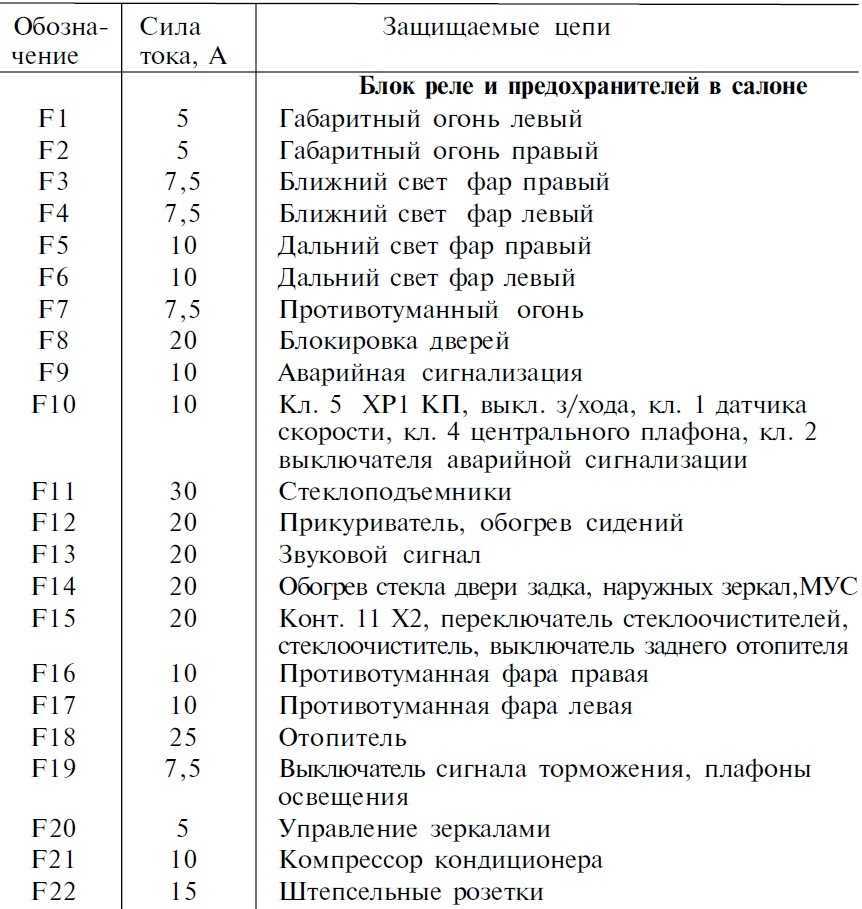

Обозначение	Сила тока, А	Защищаемые цепи
Верхний блок
F1	25	Резерв
F2	5	Габаритные огни (правый борт)
F3	7,5	Фара — ближний свет (правый борт)
F4	10	Фара — дальний свет (правый борт)
F5	7,5	Противотуманная фара (правый борт)
F6	5	Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
F7	7,5	Сигналы торможения
F8	10	Указатели поворота в режиме аварийной сигнализации
F9	20	Звуковой сигнал
F10	7,5	Фонари освещения номерного знака, подсветка приборов, переключателей
F11	15	Прикуриватель
F12	5	Задний противотуманный фонарь
F13	10	Резерв (радиооборудование)
Нижний блок
F14	25	Резерв
F15	5	Габаритные огни (левый борт)
F16	7,5	Фара — ближний свет (левый борт)
F17	10	Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар
F18	7,5	Противотуманная фара (левый борт)
F19	5	Фонарь заднего хода
F20	7,5	Указатели поворота в режиме маневра
F21	10	Отопитель
F22	20	Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла
F23	7,5	Плафоны освещения салона, подкапотная лампа
F24	15	Резерв
F25	5	Приборы, сигнализаторы
F26	10	Дополнительный насос системы отопления (УАЗ-315148)

1-4 -плавкие предохранители

Обозначение	Сила тока, А	Защищаемые цепи
1	90	Клемма «30» выключателя пуска
2	40	Наружное освещение
3	40	Подогрев топливного фильтра
4	90/60	Свечи накаливания (УАЗ-315148/УАЗ-315143)

Рис. 2. Блок силовых плавких предохранителей: 1-2 -плавкие предохранители

Что входит в электросхему

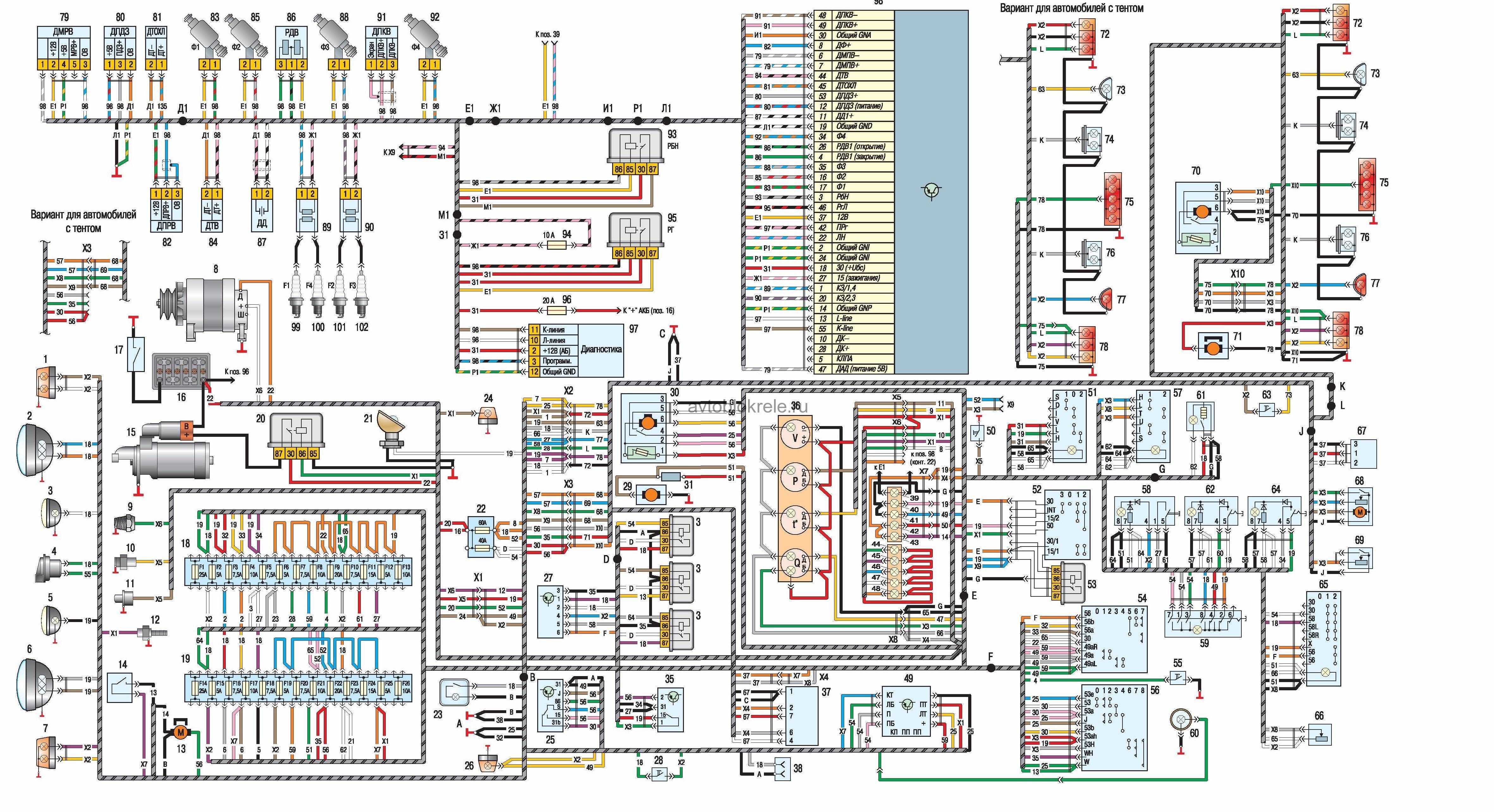

Выше приведена форма схемы электрической проводки.

Вне зависимости от того, какой вы используете УАЗ — старого или нового образца — основные компоненты электросети следующие:

1. Приборная панель. На нее выведены основные датчики и индикаторы, свидетельствующие о включении того или иного устройства. Приборка позволяет водителю знать, с какой скоростью он движется, сколько горючего осталось в баке, какая частота вращения коленвала и какова температура двигателя. Кроме того, на приборке установлено множество лампочек, загорающихся синхронно с включение тех или иных приборов.
2. Аккумуляторная батарея. АКБ является неотъемлемым элементом любого авто, он позволяет питать оборудование автомобиля при заглушенном двигателе, а также помогает системе зажигания в запуске силового агрегата. Если батарея будет разряжена, завести мотор традиционным способом не получится — нужно будет либо подзарядить ее, либо пытаться завестись с толкача.
3. Генераторное устройство, поломка которого также приведет к невозможности запуска двигателя. Этот узел обеспечивает напряжением все приборы и устройства, использующиеся в авто, во время езды.
4. Блок с предохранителями. В этом устройстве находятся все предохранительные устройства, предназначенные для защиты электроцепей и устройств от перенапряжения. Если в сети происходит скачок напряжения, то основной удар на себя возьмет именно предохранитель (автор — канал Ben & Ice Video Master).

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

1. Найти с левой стороны от водительского колеса блок электропредохранителей;
2. Демонтировать защитную крышку с установленным на нее фиксатором;
3. Включить плафон освещения, установленный в верхней части изделия;
4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
5. Демонтировать неисправное изделие из посадочного места;
6. Подобрать новое изделие идентичное по номиналу;
7. Установить новое изделие в ячейку;
8. Проверить работоспособность цепи питания;
9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

• Открыть моторный отсек автомобиля;
• Найти на щитке отсека силового агрегата блок силовых изделий;
• Демонтировать защитную крышку;
• При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
• Открутить гайки крепления пластины;
• Демонтировать испорченное изделие;
• На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
• Установить деталь на шпильки крепления;
• Закрепить пластину гайками до упора.

ВАЖНО: Гайки силовых электропредохранителей должны быть надежно закреплены. Ослабление гаек ведет к ухудшению контакта и перегреву изделия

Где находится реле индикатора?

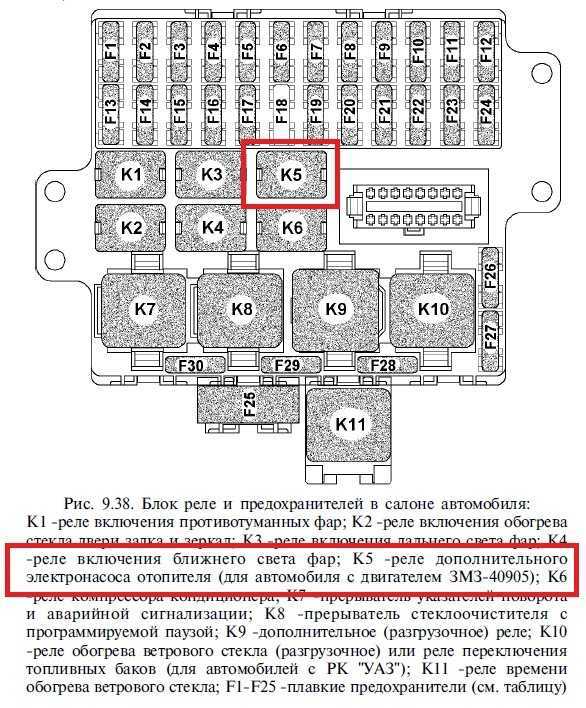

Блок предохранителей автомобиля УАЗ Патриот

Как найти предохранитель на УАЗ Хантер

Предохранитель бензонасоса на УАЗ Хантер является важной деталью, которая отвечает за безопасную работу автомобиля. Прежде чем начать поиск предохранителя, необходимо отключить питание системы бензонасоса, чтобы предотвратить короткое замыкание

Прежде чем начать поиск предохранителя, необходимо отключить питание системы бензонасоса, чтобы предотвратить короткое замыкание.

Предохранитель находится в блоке предохранителей, который находится под рулевой колонкой УАЗ Хантера

Откройте крышку блока и обратите внимание на его расположение

1. Найдите предохранительный блок в центре панели предохранителей, под рулевой колонкой УАЗ Хантера.
2. С помощью набора инструментов, извлеките предохранитель из блока.
3. Если предохранитель обнаружен в испорченном состоянии, замените его новым и убедитесь, что он правильно установлен в блоке.

Поиск предохранителя на УАЗ Хантере не должен вызывать затруднений, если вы знакомы с структурой автомобиля и умеете использовать инструменты.

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Предохранитель для бензонасоса УАЗ Хантер: что это и зачем он нужен?

Основная функция предохранителя – обеспечение защиты от короткого замыкания или перегрузки электрической цепи бензонасоса. В случае возникновения такой ситуации, предохранитель срабатывает и прекращает подачу электрического тока к нему. Это помогает предотвратить возгорание или повреждение самого бензонасоса, а также других компонентов системы подачи топлива.

Для проверки и замены предохранителя для бензонасоса УАЗ Хантер рекомендуется следующая последовательность действий:

1. Отключите автомобиль от электрической сети, сняв клеммы с аккумулятора.
2. Найдите предохранительный блок, обычно расположенный в моторном отсеке автомобиля.
3. Откройте крышку блока предохранителей и найдите предохранитель, отвечающий за бензонасос.
4. Проверьте состояние предохранителя на наличие повреждений или перегорания. При необходимости замените его на новый предохранитель такой же номинальной мощности.
5. Установите новый предохранитель на место и закройте крышку блока предохранителей.
6. Подключите клеммы аккумулятора обратно.

Проверка и замена предохранителя для бензонасоса УАЗ Хантер должна проводиться регулярно или при возникновении подозрительных симптомов, указывающих на возможные проблемы в системе подачи топлива. Это поможет поддерживать надежную и безопасную работу автомобиля, а также предотвратить возможные поломки и повреждения. Если у вас возникнут сомнения или вопросы, рекомендуется обратиться к специалисту для профессиональной помощи.

Как правильно заменить предохранитель бензонасоса УАЗ Хантер?

Для замены предохранителя бензонасоса УАЗ Хантер следуйте инструкции:

1. Перед началом работ убедитесь, что двигатель автомобиля выключен и автомобиль находится на ровной поверхности.
2. Откройте капот и найдите блок предохранителей. Обычно он расположен справа от аккумулятора.
3. С помощью инструмента для снятия предохранителей (обычно это плоская отвертка) аккуратно вытащите предохранитель, отвечающий за бензонасос.
4. Проверьте состояние предохранителя. Если он поврежден или оборван, требуется его замена.
5. Выберите новый предохранитель такого же типа и номинала. Обычно на смену предохранителю типа «лампа» устанавливают такой же предохранитель. Предохранители различных типов имеют разные формы и размеры.
6. Аккуратно вставьте новый предохранитель в соответствующее гнездо.
7. Убедитесь, что предохранитель надежно сидит в гнезде и не обрывается при легком нажатии.
8. Закройте капот автомобиля и убедитесь, что предохранитель бензонасоса установлен правильно.

После проведения замены предохранителя необходимо проверить работу бензонасоса. Заведите двигатель и слушайте работу бензонасоса – он должен работать бесшумно и обеспечивать поступление топлива в систему питания автомобиля.

Если после замены предохранителя бензонасос не работает или работает неправильно, рекомендуется обратиться к специалисту для более детальной диагностики системы питания УАЗ Хантер.

Где Находится Блок Предохранителей Уаз Буханка

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Подкапотное хозяйство

Предохранители и реле

Автопроизводитель предлагает в качестве моторов:

1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива

Под капотом расположились ранее не устанавливаемые:

1. Блок управления электронным зажиганием;
2. Электронная система управления работой двигателя (ЭСУД);
3. Различные датчики, фиксирующие параметры работы двигателя;
4. Исполнительные электронные механизмы.

Контроллер на УАЗ Хаммер производства Bosch

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

1. ППЗУ – постоянное программируемое запоминающее устройство;
2. ОЗУ – оперативное запоминающее устройство;
3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.

Диагностический разъем для подключения считывателя кодов неисправностей

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

1. Выключить зажигание;
2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
3. Подключить АКБ обратно;
4. Запустить двигатель и дать ему проработать ровно 60 секунд;
5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

1. Генератор Iskra ААК 5572;
2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Схема генератора Iskra

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

УАЗ Хантер

УАЗ Хантер — внедорожник, производимый автомобильной компанией УАЗ с 2003 года. Он является одной из самых популярных моделей в России благодаря своей надежности и простоте в обслуживании.

УАЗ Хантер оснащается бензиновым двигателем объемом 2,7 литра и мощностью 128 лошадиных сил. Он может быть как переднеприводным, так и полноприводным вариантом.

Особенностью УАЗ Хантер является его способность преодолевать труднопроходимые дороги благодаря высокому дорожному просвету и надежной подвеске.

Интерьер УАЗ Хантер прост и функционален. В нем можно найти все необходимые элементы для комфортной поездки, включая кондиционер, электростеклоподъемники и мультимедийную систему.

Благодаря своей популярности, УАЗ Хантер обладает широкой сетью сервисных центров и доступен практически во всех регионах России.

Стоит отметить, что УАЗ Хантер не лишен некоторых недостатков, включая высокий расход топлива и шумный двигатель. Однако, эти недостатки не омрачают общей картины и не снижают популярности этой модели.

Схема и расшифровка предохранителей на УАЗ Хантер

На UAZ Hunter используются ножевые предохранители. Они состоят из 3 частей:

• плавкого элемента;
• пластикового полупрозрачного корпуса;
• 2 контактов.

Вставки окрашены в разные цвета в зависимости от силы тока, на которую они рассчитаны:

Номинал, А	Окраска
5	Оранжевая
7,5	Коричневая
10	Красная
15	Голубая
20	Желтая
30	Зеленая

Таким способом удается избежать установки перемычек в том случае, если на них отсутствует или не читается маркировка.

Диаграммы с номиналом и условными обозначениями элементов можно найти на обратных плоскостях крышек монтажных коробов.

УАЗ 469

На УАЗ-469 использовались платы как нового, так и старого образца. Расположение перемычек на салонной плате таково:

В боксе под капотом устанавливались следующим образом:

УАЗ Хантер 409

На Хантере с двигателем ЗМЗ-409 салонная плата не изменилась по сравнению с предыдущей моделью. На щитке передка устанавливались дополнительные предохранители.

На дизельных версиях 315195–315196 в моторном отсеке появился новый модуль. Схема его выглядит следующим образом:

УАЗ 31519

На версиях с распределенным впрыском топлива под капотом имеются реле, подающие напряжение к ЭБУ двигателем и форсункам инжектора.

УАЗ Хантер 514

Размещение и назначение предохранителей с дизельным агрегатом ЗМЗ-514 не отличается от остальных аналогичных версий.
