Регулировка клапанов нивы, нивы шевроле и классики

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км

Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет

Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.

Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.

Тюнинг двигателя Нивы 21213 и 21214

Чип тюнинг двигателя Шевроле Нива или 21214

Долго писать по этому поводу нет смысла ибо чип Нивы дело бесполезное, атмосферный мотор чипом не расшевелить, а все восторженные отзывы не более чем попытка оправдать пустую трату денег, едем дальше.

Как дешево увеличить мощность двигателя ВАЗ 21213

Вопрос на повестке дня: как увеличить мощность двигателя нивы без особых ухищрений? Первая стадия — увеличить ход поршня до 84 мм используя коленвал от ВАЗ 2130, поршни 82мм со смещением поршневого пальца на 2мм и у нас уже 1.8л. Вторая стадия — расточить цилиндры под 84 мм поршен, таким образом собираем двигатель 1.9 на ниву. Для полноценного форсирования двигателя ваз 21213 нужно добавить более производительный карбюратор, расточить каналы ГБЦ(как это делать описано в ТУТ), диаметр впуска 33мм и выпуск 31 мм, желательно использовать легкие шатуны, в итоге получим около 100 л.с. Третья стадия — строим мотор 2 л. Покупаем на рынке тюнинговый коленвал с ходом 88мм и поршни 84мм со смещением пальца 4мм. Полноценная доработка двигателя ваз 21213 будет завершена после установки распредвала Нуждин (или аналога) с подъемом 11.2, легкого маховика, легких шатунов и доработанного карбюратора, все это в сумме даст около 110 л.с.

Варианты расточки двигателя Нива

— поршень стандартного диаметра, увеличенный ход 1,8 л. 82х84 ~85 л.с. Максимальный крутящий момент ~135Нм при 3000об/мин — поршень большего диаметра, увеличенный ход 1,9 л. 84х84 — поршень большего диаметра, увеличенный ход 2,0 л. 84х88

16 клапанный двигатель на Ниву

Периодически на форумах поднимают вопрос установки мотора 2112 в ниву, это довольно сложное и бессмысленное занятие, по причине того, что 16V моторы любят обороты и для внедорожника мало приспособлены. Если хотите скорости, продавайте свое авто и купите Приору. Нива не приспособлена для высоких скоростей и ее тюнинг должен быть направлен, в первую очередь, на увеличение тяги на низах.

Компрессор на Ниву

Используем кит комплекты на основе нагнетателя ПК-23-1 или аналоги с давлением 0,5 бар, форсунки от 406-го волговского мотора, поршневая остается заводская, на выходе более 100л.с. Ресурс сократится, но не критично.
Ставить более производительные нагнетатели нерекомендуется, заводская поршневая не выдержит и мотор потребует значительных дорогостоящих изменений.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

С чего начать регулировку

шестигранные ключи;
плоскогубцы;
отвертка;
шаблон для проверки зазоров.

Перед началом работы двигатель должен быть остывшим. Регулировку проводят в следующем порядке:

1. Подготовка к работе

Необходимо подготовить все инструменты и изучить техническую документацию к автомобилю. Если у вас есть опыт работы с двигателями, то это будет большим преимуществом.

2. Настройка газораспределительного механизма

Процесс регулировки начинается с настройки газораспределительного механизма. Для этого на первом такте впуска нужно выставить зазор на выхлопном клапане цилиндра №1, находящемся в нижней мертвой точке.

Следует обратить внимание на правильное выставление фаз газораспределения. После этого можно переходить к регулировке привода клапанов

После этого можно переходить к регулировке привода клапанов.

3. Регулировка привода клапанов

Регулировка привода клапанов осуществляется путем изменения длины штанги толкателя с помощью гаек и прокладок. Для каждого клапана следует использовать шаблон для проверки зазора и обеспечить необходимые параметры.

Важно следить за последовательностью работы с клапанами и добиваться равных зазоров между клапанами на одном цилиндре. После завершения регулировки следует снова проверить зазоры и убедиться в правильной работе двигателя

После завершения регулировки следует снова проверить зазоры и убедиться в правильной работе двигателя.

Выполняя регулярную регулировку клапанов, можно сохранить надежную и эффективную работу двигателя Нивы 21214 инжектор.

Поиск и проверка клапанов

Перед началом регулировки клапанов на Ниве 21214 с инжектором, необходимо найти и проверить состояние каждого клапана. Вот пошаговая инструкция:

1. Снимите крышку головки блока цилиндров, чтобы получить доступ к клапанам.

2. Визуально осмотрите клапаны. Убедитесь, что они не имеют видимых повреждений или износа. Если вы обнаружите проблемы, такие как трещины или износ клапанного седла, рекомендуется заменить клапан.

3. Проведите проверку зазора клапанов с помощью специальных регулировочных щупов.

4. Определите правильный зазор для каждого клапана, используя руководство производителя или спецификации для вашей модели Нивы 21214. Обычно допустимый зазор указан в миллиметрах.

Этот информацию можно найти в технической документации по автомобилю.

5. Будьте внимательны, потому что клапаны выглядят по-разному: некоторые клапаны имеют регулировочные шайбы, которые нужно добавлять или удалять для достижения правильного зазора, а другие клапаны имеют механизмы, которые нужно поворачивать с помощью специального ключа. Убедитесь, что вы знаете, как регулировать клапаны на вашей модели Нивы 21214.

№ цилиндра	Впускной клапан	Выпускной клапан
1	…	…
2	…	…
3	…	…
4	…	…

Доработка мотора: замена дросселя и стандартных фильтров

Все кардинальные доработки рассматриваемого классического внедорожника прежде всего направлены на его существенное повышение проходимости. Не только величина дорожного просвета и особенности установленной системы полного привода определяют то, насколько высока проходимость внедорожника. При отсутствии должной тяги автомобиль просто станет на сложном участке дороги и не тронется с места. Именно поэтому следует рассматривать возможности повышения тяги установленного двигателя или его полную замену.

Самым эффективным способом доработки двигателя многие считают установку турбины

При рассмотрении этого варианта совершенствования мотора следует уделить внимание нижеприведенным моментам:

Стоимость турбины может варьировать в достаточно большом диапазоне. В магазине можно встретить предложения за 40 000 рублей и около того.
Не стоит забывать о том, что провести монтаж турбины своими руками достаточно сложно. Как правило, подобный тюнинг предусматривает привлечение специалистов, за счет чего стоимость работ существенно увеличивается.
Допущенные ошибки в ходе установки турбины могут привести к возникновению достаточно большого количества различных проблем.
Не всегда турбина является идеальным решением по увеличению мощности двигателя внутреннего сгорания. Если сам мотор находится в плохом техническом состоянии, то турбина может усугубить сложившуюся ситуацию еще в большей степени.

При рассмотрении простых способов увеличения тяги штатного мотора следует уделить внимание возможности замены стандартных фильтров и дросселя. Существенно повысить отдачу установленного двигателя можно путем замены стандартных фильтров

К важным моментам отнесем нижеприведенную информацию:

Существенно повысить отдачу установленного двигателя можно путем замены стандартных фильтров. К важным моментам отнесем нижеприведенную информацию:

Стандартные фильтры обладают невысокой эффективностью. Кроме этого, он создают дополнительное сопротивление току топлива, за счет чего существенно падает значение КПД.
Для повышения мощности рекомендуется приобретать спортивные фильтры, к примеру, производителя Pro Sport. Они обладают повышенной эффективностью, позволяют существенно повысить отдачу двигателя.
Фильтры являются расходным материалом, который следует периодически заменять. При слишком высоком износе конструкция перестает задерживать посторонние элементы.

Процесс замены фильтров можно охарактеризовать следующим образом:

При выборе фильтра следует уделять внимание тому, что посадочный диаметр должен быть нее менее 75 мм.
Для снятия старого фильтра проводится отключение всех патрубков, канала дросселя и выполняется демонтаж штатной защитной накладки.
Исключить вероятность быстрого износа конструкции можно путем продувки посадочного места. Следует учитывать, что после старого изделия может остаться довольно большое количество мусора

Он находится непосредственно под самим фильтром. Отсоединение проводится путем отключения каналов топливной системы и подачи воздуха.

При попадании в систему он может повредить фильтр.
Повысить степень герметичности соединения можно путем добавления моторного масла на место соединении.
Выполняется отключение дросселя. Он находится непосредственно под самим фильтром. Отсоединение проводится путем отключения каналов топливной системы и подачи воздуха.

Рассматривая особенности замены дросселя, отметим нижеприведенные моменты:

Рекомендуется отдавать предпочтение заслонкам с диаметром 52 мм. Подобного рода устройство может пропускать довольно большое количество воздуха, за счет чего мощность установленного двигателя повышается на 18%. При столь высоком показателе прироста мощности стоимость переделки относительно невелика.
Для установки новой заслонки следует демонтировать старую. Проблем с проведением подобной работы, как правило, не возникает.

За счет подобной несущественной доработки можно существенно повысить мощность установленного мотора. Большая тяга позволяет проще преодолевать ямы и различны преграды.

Модернизация ГБЦ ВАЗ 21214

Пошаговая инструкция с фото.

Когда инструменты готовы, а двигатель остыл, можно приступать к работе.

Порядок действий следующий:

Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
Установите нужный ключ на храповик и вращайте вал двумя руками.

Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,15 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:

Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.

После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

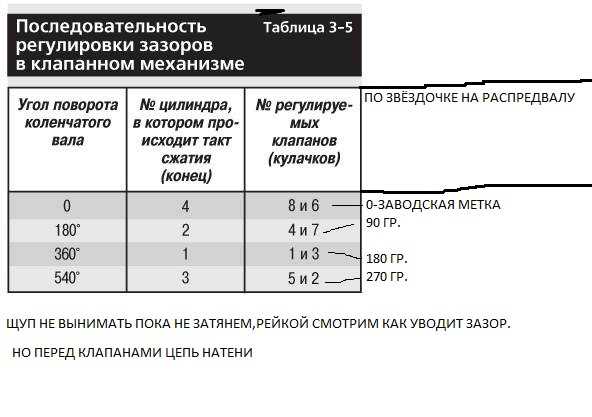

В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6).
Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Инструменты и подготовительные работы

Для регулировки клапанов Нива должна быть размещена на ровной площадке. Работы допустимо проводить как в гараже, так и на открытом воздухе, можно заехать на эстакаду, но это не обязательно.

Инструменты и материалы

Из особого инструмента, который, возможно, есть не у каждого автомобилиста, понадобится щуп толщиной 0,15 мм. Его ширина должна быть достаточной, чтобы применять для регулировки клапанов впуска. Также необходим щуп толщиной 0,2 мм. С его помощью производится настройка выпускного клапана.

Для работы надо иметь следующие инструменты и материалы:

Рожковые ключи 17, 13, 8;
Трещотку (накидной ключ с храповиком и сменными головками);
Торцевые ключи на 8 и 10;
Свечной ключ;
Ключ коленчатого вала;
Отвертка;
Тряпка, ветошь – чистая;
Щетка.

Также пригодится магнит на телескопическом держателе для обнаружения и выемки упавшего крепежа. Почти весь инструмент – кроме ключей на 13 и 17, а также щупов – нужен для разборки, чтобы получить доступ к регулируемым деталям.

Предварительная подготовка

В первую очередь, необходимо отключить аккумулятор. Далее потребуется отсоединение воздушного фильтра. Для этого необходимо отключение от него шланга картерных газов. Затем приступают к демонтажу крышки корпуса фильтра путем открепления четырех защелок.

Теперь, чтобы снять крышку, осталось только открутить гайку на 10, которая установлена на шпильку посередине узла. Корпус фильтра держится с помощью четырех гаек на 8, их проще всего снять накидным ключом. В завершение требуется накрыть карбюратор технологической крышкой (ее можно изготовить самостоятельно из картона или фанеры), чтобы внутрь него не попала грязь.

Далее следует отключить от карбюратора:

Продольную тягу. Она отсоединяется снятием скобы крепления с рычага возвратной пружины;
Поперечную тягу. Она расположена на рычаге привода дроссельных заслонок;
Трос подсоса;
Шланг отвода картерных газов;
Топливную магистраль.

Продолжение разборки следует начать с открепления шланга тормозов от вакуумного усилителя. Потом отсоединяют от свечей и катушки зажигания высоковольтные провода. Снимают крышку датчика распределителя совместно со всеми проводами. Свечи зажигания выкручивают. Вытаскивают масляный щуп.

Получение доступа к клапанам

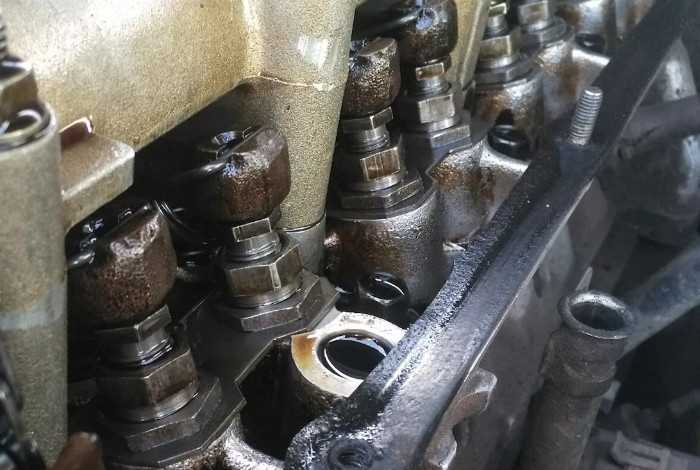

Чтобы начать настраивать зазоры, необходимо убрать клапанную крышку. Она удерживается восемью гайками на 10. Окрутив их, необходимо снять все кронштейны и прижимные шайбы.

После этого будет возможно поднять клапанную крышку. Она аккуратно снимается со шпилек – сначала ее задняя часть, затем передняя.

Кроме того, следует проверить затяжку гаек, которые крепят корпус подшипника. Если необходимо, то нужно подтянуть их. Надежная установка подшипников важна для нормальной работы распредвала. Поэтому процедура не будет лишней даже в том случае, когда основная задача – регулировка клапанов.

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте, мой рассказ будет в нескольких местах.1. Устройство и работа гидроподъемников2. Проверка3. Установка (2 способа)Видео будет прикрепленоНравится:1. Устройство и работа гидроподъемниковГидравлические подъемники были впервые представлены на внутреннем рынке в 1989 году. Тогда они казались очень эффективными в усовершенствовании двигателей «Жигулей». Использование этих деталей дало положительные результаты, поэтому через некоторое время производитель этих механизмов модернизировал свою идею так, чтобы на «Ниву» можно было установить гидроблок с малыми потерями, что было правильным решением.

Принцип работы такого устройства заключается в том, что вместо винтов, регулирующих клапанный зазор, в головку блока ввинчиваются пары поршней. Именно к этим парам из системы смазки масло из системы смазки переносится по дополнительным шлангам, в результате чего коромысло (или рычаг) постоянно прижимается к кулачку распределительного вала. Это избавляет от постоянной необходимости проверять зазоры клапанов и регулировать их перед установкой этой детали.

Специалисты утверждают, что гидроподъемники для Нивы и других автомобильных марок помогают соблюдать фазу газораспределения, в результате чего детали газораспределительного механизма не только меньше шумят, но и имеют значительно больший срок эксплуатации. Учтите, что после установки ГК они перестают испытывать ударные нагрузки

Кроме того, в некоторой степени снижается токсичность выхлопных газов и, что очень важно, расход топлива

правда, у этого механизма еще есть непреодолимые недостатки на пути к установке конвейерной ленты

Пожалуй, главное, что установка гидроподъемников на Ниву требует невероятно точной регулировки и большой осторожности, а значит, на это уйдет гораздо больше времени, а для заводского автовоза время – непосильная роскошь

А на заправках такая работа не совсем удобна. Кроме того, можно отметить еще один существенный недостаток, который заключается в том, что после снятия головки необходимо будет разобрать весь блок, а это значит, что вам придется менять прокладки, потому что невозможно установить блок с помощью Старые.

Когда может потребоваться ремонт устройства?Есть много причин, которые приводят к необходимости такого процесса, как ремонт автомобиля. Одна из них – неисправность жатки с малыми потерями. Неисправность может быть незначительной или очень серьезной. Чаще всего ремонт гидроподъемников вызван использованием некачественного моторного масла. К таким же последствиям может привести нечастая замена фильтров системы смазки. Турбо-комплект от Нивы Загрязнение масла вызывает различные проблемы. Зазоры увеличиваются в таком механизме, как пара втулок и поршней. В результате объем течи масла будет постоянно увеличиваться или гидроподъемники не успевают автоматически подобрать размер зазоров в газораспределительном механизме. Самый очевидный признак этого отклонения – биение гидроподъемников. Шаровой кран со временем изнашивается и забивается. В результате клапан не закрывается в достаточной степени, и утечки масла из полости плунжера увеличиваются. Пара поршней Шевроле Нива заклинивает. Также, если сначала это может быть почти незаметно, постепенно это отклонение может полностью вывести механизм из строя. При увеличении нагрузок в газораспределителе также необходима замена гидроподъемников на Шевроле Нива. Ремонт необходим, если гидроподъемники сталкиваются и все их детали изнашиваются слишком быстро.

2. ПроверкаОчевидно, что если есть проблема с гидравликой (обычно простой удар), необходимо их проверить, после снятия крышки клапана ее можно проверить простой отверткой, проталкивая ее между толкателем гидравлики и коромыслом, попробуйте нажмите на плунжер, он должен нажать и затем вернуться в противоположное положение.В случае разборки установите коромысло и гидрокостюм в той же последовательности, что и на двигателе.Проверить снятый гидрокостюм тоже несложно: возьмите гидрокостюм в руку, надавите на поршень большим пальцем, он должен сжиматься и возвращаться назад, а не зависать посередине)Для мытья гидроподъемников понадобятся: емкость для бензина (желательно, конечно), шило, отвертка, тряпка и руки)

Убрана сантехника и пандус

Гидрокомпенсаторы нива и нива шевроле старого и нового образца

Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.

гидрики старого и нового образца

Гидрики нового образца

Установка

Решение поставить гидрокомпенсаторы на Ниву Шевроле позволило избавить владельцев от необходимости регулировать тепловые зазоры клапанов каждые 10-15 тыс. км. пробега. В результате ГРМ стал работать тише, эффективнее и стабильнее.

На моторы 21214 изначально ставились:

гидрокомпенсаторы старого образца (до 2008 года);
гидрокомпенсаторы нового образца (с 2008 года).

В целом, гидрокомпенсаторы Шевроле Нива (гидроопоры) достаточно надежны. Однако использование моторного масла низкого качества, несвоевременные замены и ряд других причин могут привести к появлению шума в работе ГРМ. В этом случае гидрокоменсаторы нужно чистить и прокачивать или менять. Подробнее читайте в нашей статье.

Проверка и корректировка зазоров клапанов ВАЗ 21214 инжектор

Первым шагом в процессе проверки зазоров клапанов является снятие крышки головки блока цилиндров. После этого следует отвернуть все болты, крепящие крышку, и снять ее. При снятии следует быть осторожными, чтобы не повредить уплотняющие прокладки, расположенные под крышкой.

После снятия крышки следует обратить внимание на понятие «время поршня», по которому при определенном положении поршня происходит работы клапанов. Определять время поршня можно, используя штангенциркуль и сопоставляя его с пометками на распредвале

Во время работы клапанов должен быть свободный пролет, чтобы исключить возможность перекоса или заусениц.

При проверке зазоров следует обратить внимание на то, что они зависят от двух факторов: давления и температуры. Если зазоры между клапаном и его седлом неправильные, то происходит утечка газов, что искажает данные междуладонных состояний и приводит к снижению мощности двигателя

Поэтому важно проводить проверку зазоров в соответствии с рекомендациями, указанными в технической документации производителя автомобиля. Корректировка зазоров клапанов ВАЗ 21214 инжектор производится путем установки специализированных шайб нужной толщины между опорной шайбой и клапаном

При этом следует помнить о том, что перекос клапанов должен составлять 0,01-0,02 мм. Важно не пережимать и не посадить шайбу между клапаном и шейкой, так как это может привести к нарушению работы двигателя

Корректировка зазоров клапанов ВАЗ 21214 инжектор производится путем установки специализированных шайб нужной толщины между опорной шайбой и клапаном. При этом следует помнить о том, что перекос клапанов должен составлять 0,01-0,02 мм

Важно не пережимать и не посадить шайбу между клапаном и шейкой, так как это может привести к нарушению работы двигателя

После корректировки зазоров клапанов необходимо повторно проверить их, чтобы убедиться в их правильности

При этом следует обратить внимание на то, что зазоры между всеми клапанами и их седлами должны быть одинаковыми. Если зазоры не соответствуют стандартным значениям, коррекцию следует производить снова

Важно отметить, что проверка и корректировка зазоров клапанов ВАЗ 21214 инжектор является ответственной и трудоемкой задачей, поэтому, если вы не уверены в своих способностях, рекомендуется обратиться к специалисту или авторизованному сервисному центру

Проверка и регулировка зазоров клапанов на Нива 2121

В процессе работы двигателя происходит естественный износ его трущихся, соприкасающихся частей, в том числе клапанов, рокеров, распредвала. Зазор в приводе “кулачок распредвала-рокер-клапан” увеличивается, появляется стук, цоканье. Называют его “стук клапанов”. Он хорошо различим на фоне остальных шумов, слышен с равномерными интервалами, частота его меньше частоты любого другого стука в двигателе. Иногда этот стук клапанов пропадает полностью после прогрева двигателя. При наличии этого цоканья пора подумать о регулировке теплового зазора (далее регулировке клапанов) между рокером и кулачком распредвала. Регулировку клапанов лучше приурочить к замене масла в двигателе.

Почему? Пыль, грязь, песок, который случайно попадёт в двигатель при регулировке, будут удалены вместе со старым маслом и масляным фильтром.

Наизусть запоминать какие впускные, а какие выпускные клапаны совсем не обязательно, достаточно взглянуть на впускной и выпускной коллекторы. Напротив труб впускного коллектора будут расположены впускные клапаны, а напротив труб выпускного коллектора – выпускные.

Зазор постарайтесь выставить с максимальной точностью. При большом зазоре происходит сильный износ рокера, кулачка распредвала и торца клапана, а при маленьком – прогорают тарелки клапанов.

Перед регулировкой клапанов необходимо сначала проверить крепление корпуса подшипников распредвала, совмещение меток на шкиве коленвала и звёздочке распредвала, натянуть цепь.

Регулировать можно двумя способами, щупами или с помощью специального приспособления с микрометром. Регулировка щупами долгая и неточная операция. Не учитываются неровные поверхности между рокером и кулачком распредвала, соответственно зазор будет плюс-минус километр. Поэтому предпочтение лучше отдать планке с микрометром. Легко, точно и быстро в течение 18-22 минут можно отрегулировать все восемь клапанов. Ошибиться в порядке регулировки невозможно, т. к. на планке обозначен номер клапана и на какой угол нужно повернуть коленвал для его регулировки. С процедурой легко справиться даже новичок.

Признаки неисправности клапанов на Нива 2121
Какие должны быть зазоры между клапанами на Ниве 2121
Видео: ВАЗ 2121 НИВА Регулировка клапанов
Как отрегулировать зазоры клапанов на Нива 2121 своими руками – пошаговая инструкция
Распространенные ошибки при регулировки клапанов на Ниве 2121
Видео: Как своими руками отрегулировать клапана на Нива 2121

Как выставить на Шевроле Нива инжектор (с фото)

Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками

После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов

В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121 с карбюраторным двигателем

ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Замер и регулировку зазоров проводим на холодном двигателе.

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Снимаем крышку датчика-распределителя зажигания (см. Снятие крышки датчика-распределителя зажигания). Проворачиваем коленчатый вал за гайку крепления его шкива по часовой стрелке…

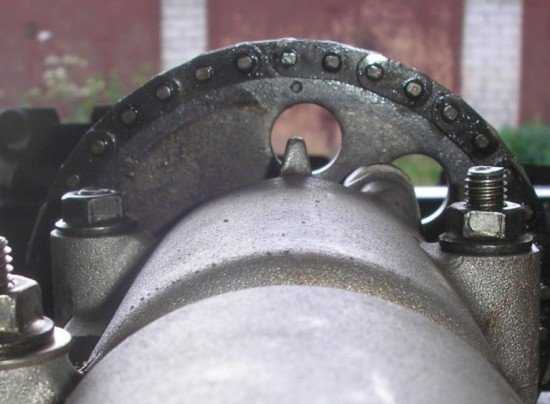

…до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала.

Угол поворота коленчатого вала, град.

№ регулируемых клапанов (кулачков)

Угол поворота коленчатого вала можно контролировать и по бегунку распределителя. При повороте коленчатого вала на 180° бегунок повернется на 90°.

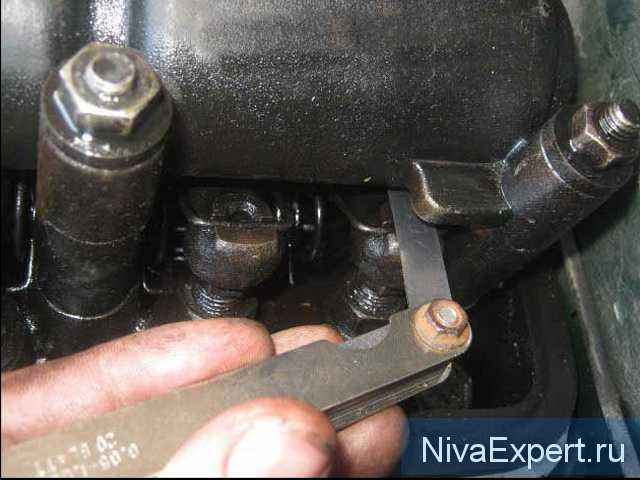

Для проверки зазора вставляем между рычагом клапана и кулачком распределительного вала широкий плоский щуп толщиной 0,15 мм – для впускного клапана или 0,20 мм – для выпускного.

При нормальном зазоре щуп должен входить с легким закусыванием.

Затягиваем контргайку, удерживая регулировочный болт от проворачивания. Опять проверяем зазор и, при необходимости, повторяем регулировку. Отрегулировать зазор в клапанном механизме можно с использованием приспособления с индикатором. Для этого…

…устанавливаем планку приспособления на корпус подшипников распределительного вала…

…и закрепляем планку на шпильках крепления корпуса.

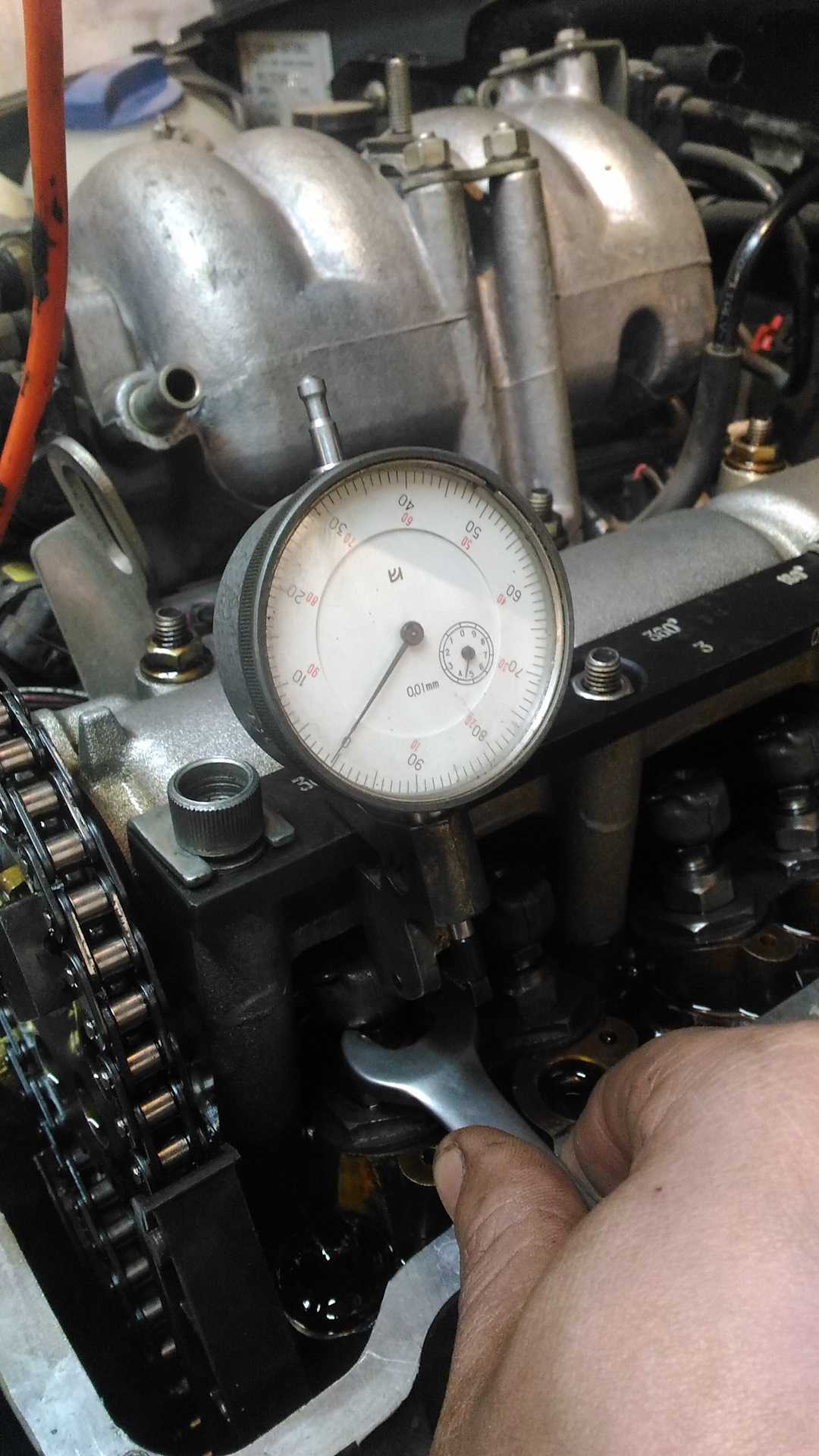

Устанавливаем стойку с индикатором на планку приспособления напротив проверяемого клапана,…

…опирая выступ коромысла стойки индикатора о затылок рычага клапана.

Закрепляем стойку индикатора на планке. Уперев ножку индикатора в другой выступ коромысла стойки,…

…закрепляем индикатор на стойке.

Приподнимая рычаг клапана вильчатой пластиной приспособления, определяем по индикатору зазор в клапанном механизме в соответствии с инструкцией к приспособлению.
