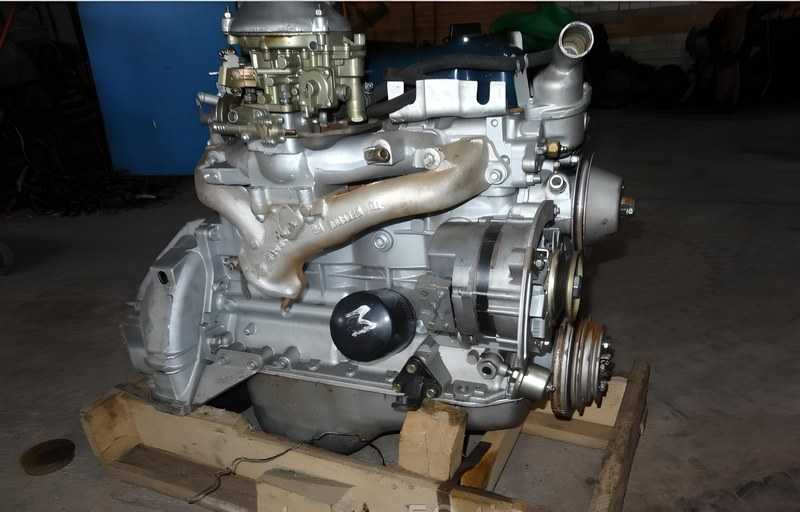

Двигатель умз-421 уаз: технические характеристики

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

Долговечность и надежность работы отремонтированного двигателя УМЗ-421 в значительной мере зависит от его регулировки после сборки, обкатки в холодном и горячем режимах и режима его работы на автомобиле в первую тысячу километров пробега после ремонта.

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установить поршень первого цилиндра в ВМТ при такте сжатия, при этом вторая метка на шкиве-демпфере коленчатого вала по ходу вращения коленчатого вала должна совместиться с меткой-штифтом на крышке распределительных шестерен.

С помощью щупа установить зазор между коромыслами и 1, 2, 4, 6 клапанами и затянуть контргайки регулировочных болтов. Провернуть коленчатый вал на один оборот и отрегулировать зазоры между коромыслами и 3, 5, 7, 8 клапанами.

Установка угла опережения зажигания двигателя УМЗ-421.

Установить поршень первого цилиндра вблизи ВМТ при такте сжатия так, чтобы первая метка на шкиве-демпфере коленчатого вала совместилась со штифтом на крышке распределительных шестерен.

Придерживая бегунок против его вращения, для устранения зазоров в приводе, повернуть корпус датчика-распределителя до совмещения метки на роторе и острия лепестка на статоре. В таком положении затянуть болт крепления пластины октан-корректора к корпусу распределителя. Установить крышку датчика-распределителя и провода к свечам зажигания и катушке зажигания.

На приработанном двигателе УМЗ-421 отрегулированный таким образом установочный угол опережения зажигания будет соответствовать 5 градусам угла поворота коленчатого вала до ВМТ.

Холодная и горячая обкатка вновь отремонтированного двигателя УМЗ-421.

После установки двигателя УМЗ-421 на автомобиль его обкатка проводиться в соответствии с руководством по эксплуатации этого автомобиля. Предварительно, на стенде рекомендуется обкатать двигатель в следующем режиме :

Давление масла в системе смазки двигателя поддерживается не ниже 2,5 кгс/см2 , а его температура на входе в двигатель не менее плюс 50 градусов. Температура воды на выходе из двигателя должна быть плюс 70-85 градусов, а на входе не менее плюс 50 градусов. Затем отрегулируйте и проверьте двигатель при частоте вращения до 3000 оборотов в минуту.

После установки двигателя УМЗ-421 на автомобиль, заправки его охлаждающей жидкостью и маслом, рекомендуется провести горячую обкатку в течение 30-40 минут.

Для этого, запустить двигатель и с помощью ручки управления дроссельной заслонкой карбюратора, расположенной на щитке приборов, установить частоту вращения 1000-1200 оборотов в минуту. Поддерживать указанный режим 10-15 минут, постоянно контролируя давление масла и температуру охлаждающей жидкости по штатным указателям на щитке проборов автомобиля. Кран масляного радиатора должен быть закрыт.

По истечении указанного времени перевести двигатель на режим 1800-2000 оборотов в минуту. Давление масла на указанном режиме после прогрева двигателя, при температуре охлаждающей жидкости плюс 70-80 градусов, должно быть не менее 3 кгс/см2. Дать поработать двигателю при указанной частоте 10-15 мин, а затем увеличить частоту вращения до 2500-3000 оборотов в минуту и поддерживать такой режим работы еще 10-15 минут.

Если в процессе обкатки не обнаружено каких либо неполадок, течей масла или охлаждающей жидкости, посторонних шумов и стуков, то надо отрегулировать минимальную частоту вращения холостого хода.

Регулировка минимальной частоты вращения холостого хода двигателя УМЗ-421.

Винтом эксплуатационной регулировки карбюратора установить частоту вращения коленчатого вала 700-750 оборотов в минуту, затем винтом ограничения токсичности установить максимально возможную частоту вращения.

После этого, завернуть винт ограничения токсичности до начала падения частоты или начала неустойчивой работы двигателя, а затем вывернуть его на четверть оборота. Винтом эксплуатационной регулировки установить частоту вращения коленчатого вала в 700-750 оборотов в минуту.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2.

Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора.

Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Система зажигания УАЗ-31512 | Автолюбители

Датчик распределителя зажигания

1 — корпус; 2 — масса центробежного регулятора; 3 — винт крепления подшипника; 4 — регулятор вакуума; 5 — пружина регулятора вакуума; 6 — диафрагма; 7 — сборка; 8 — магнитопровод ротора; 9 — постоянный магнит ротора; 10 — ротор; 11 — крышка; 12 — резистор шумоподавления; 13 — выводы; 14 — центральный контакт; 15 — бегунок; 16 — войлок; 17 — винт крепления ротора; 18 — обмотка статора; 19 — винт крепления статора; 20 — статор; 21 — магнитопровод обмотки статора; 22 — опора статора; 23 — подшипник;
24 — весовая пружина; 25 — шайбы упорные; 26 — втулка; 27 — ролик; 28 — пластина октан-корректора; 29 — стиральная машина; 30 — пружинное кольцо; 31 — штифт; 32 — ведущая муфта.
Описание конструкции

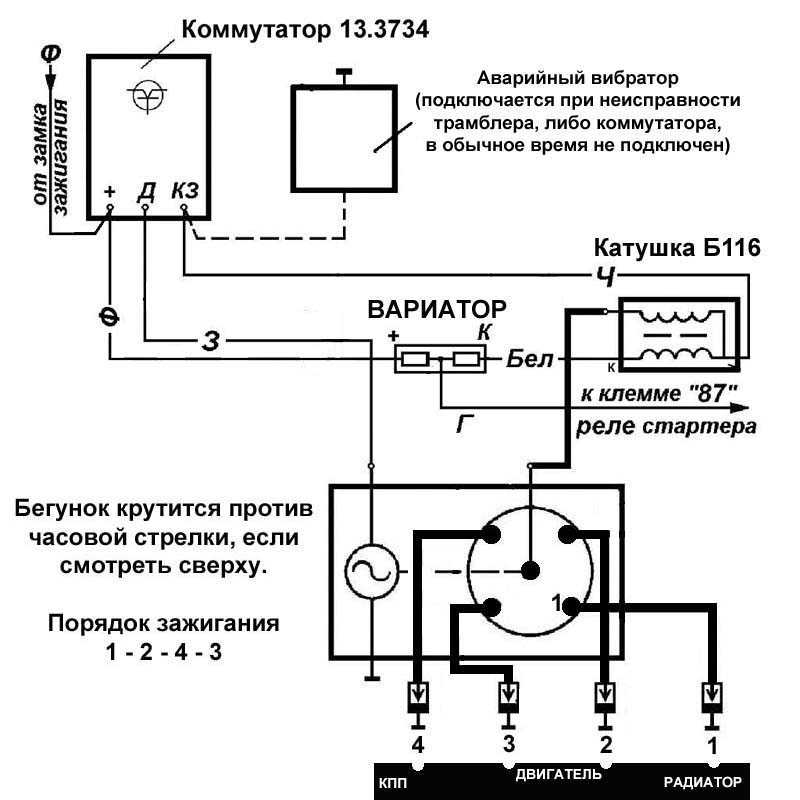

Система зажигания бесконтактная. Он состоит из датчика распределителя, переключателя, катушки зажигания, свечей зажигания, дополнительного сопротивления, аварийного вибратора, кабелей высокого и низкого напряжения.

Датчик распределителя зажигания (тип 3706) бесконтактный, со встроенным генератором управляющих импульсов и вакуумным и центробежным регуляторами опережения зажигания. Датчик распределителя выполняет две функции: он устанавливает момент искры в соответствии с частотой вращения коленчатого вала, нагрузкой на двигатель и передает импульсы высокого напряжения на свечи зажигания в соответствии с порядком работы цилиндра. Для этого на валу датчика распределителя устанавливается ползун. Курсор содержит подавляющий резистор.

Переключатель (13.3734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы от датчика в импульсы тока в катушке зажигания (B116).

Технические характеристики системы зажигания

Порядок работы цилиндров 1–2–4–3 Направление вращения ротора датчика распределителя против часовой стрелки Опережение зажигания, градусы: Центробежный регулятор 15-18 Вакуумный регулятор 8-10 Свечи А11 или А14М Расстояние между электродами свечей зажигания, мм 0,85 — 1.0 Сопротивление курсора, кОм 5–8 Сопротивление наконечника, кОм

4-7
Сопротивление среднего контакта крышки *, кОм 8-13 Сопротивление обмотки статора, кОм 0,4-0,45
* На некоторых датчиках распределителя вместо резистора установлен угольный контакт.

Катушка зажигания представляет собой трансформатор высокого напряжения. Первичная обмотка — низкое напряжение, вторичная — высокое. Обмотки заключены в герметичный металлический корпус, заполненный маслом.

Аварийный вибратор позволяет добраться до места ремонта с неисправным выключателем или поврежденной обмоткой статора распределителя зажигания.

Для включения аварийного вибратора подсоединяем конец провода, подключенного к замыкающей клемме переключателя, к контактной клемме вибратора.

Сообщества › УАЗоводы › Блог › Подводное зажигание на УМЗ 421.Обзор и установка.

Комментарии 13

а свечи нужно менять? искра то мощнее стала. Или я не прав? подскажите. если да то на какие?

Было такое . Как промежуточный вариант к совершенству 421-пойдёт. Микас рулит, так как автомат опережения зажигания всё равно не победишь при двухконтурном.

что у тебя за стартер ? так крутит )) как бешенный

подскажи пожалуйста от чего коса проводов и можно ли использовать вместо 2 катушек одну бошевскую?

к сожаление нет. но есть видосы с его участием на канале.

Да обсуждалось уже кучу раз на УАЗБУКЕ… пластина должна быть П-образная, иначе при осевом люфте пошинкует датчики. Я в свое время все собирал на одном датчике и двухканальном коммутаторе. Правда датчика у меня все равно стояло два и коммутаторы тоже были парой установлены, но это было просто дублирование систем, на случай выхода чего либо из строя…

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить

Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе

Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

Подготовка к установке

Перед началом установки зажигания на УАЗ 421 с инжекторным двигателем необходимо выполнить ряд подготовительных действий:

1. Отключите аккумулятор автомобиля, сняв клеммы с бортовой сети.

2. Отсоедините все провода и датчики, связанные с системой зажигания, от старой установки.

3. Проверьте состояние проводов и разъемов системы зажигания. В случае необходимости, замените их.

4. Очистите поверхность, на которую будет установлено новое оборудование, от грязи и масла.

5. Подготовьте необходимые инструменты и принадлежности для установки, такие как отвертки, ключи и проводной набор.

6. Ознакомьтесь с документацией по новому устройству зажигания и уточните последовательность действий.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Установка зажигания мотора

Устройство зажигания, применяемое на силовой установке, изделие, без которого невозможна работа двигателя. Правильность работы мотора, непосредственно сгорание топливного заряда напрямую связано с тем, как установить зажигание на УАЗ 421 двигатель. Так как конструктивно гидравлические компенсаторы клапанов не предусмотрены, проводится ручная настройка, предусматривающая:

• Установку вала в соответствии с углом опережения пять градусов. Совместить срединную маркировку фрикционного колеса с наплывом заглушки остова на сдавливании в камере «1»;
• Узнать такт сдавливания камеры «1», сняв заглушку. При этом бегунок расположен против внутренней поверхности касания заглушки, связанного проводником со свечкой камеры «1». Альтернативное определение по свечке камеры «1» предусматривает демонтаж изделия. Образовавшуюся пустоту закрывают заглушкой из бумаги, после проворачивают вал. На такте сдавливания заглушка выйдет из отверстия;
• Используя «десятый» ключ немного открутить регулятор октана;
• Поставить градуировку регулятора октана на «0», соответствующее средине градуировки;

• Используя «десятый» ключ немного отпустить пластины регулятора октана;
• Совместить риску ротора (красный маркер) со стрелкой статора посредством поворота остова распределяющего датчика. Фиксировать место расположения, затянув крепёж;
• Контролировать расположение бегунка (против контакта заглушки 1-й камеры), сверить корректность соединения проводников, отходящих к камерам. Отсчёт начинают с камеры «1», ведут против стрелки часов, в порядке «1-й, 2-й, 4-й, 3-й».

Работу зажигания дополнительно контролировать в процессе езды на транспортном средстве. Кратковременно выжать на полную ножной рычаг скорости, предварительно разогнав машину до скорости 60 километров в час. Детонация 1-3 секунды, говорит о правильности настройки. Дольше – превышение угла опережения, отсутствие детонации – недостаточный угол опережения. В последних двух случаях настройку повторяют.

Источник

Обслуживание соединителя

Обслужить прокладку соединителя — достаточно простая задача. При появлении потеков первым этапом стоит вымыть мотор. После того как рабочие плоскости очищены, убедитесь в том, что виновником проблемы является именно соединитель. Для ремонта мотора с индексом 421 нужно осмотреть саму деталь

Также стоит уделить внимание баку детали, и не забудьте демонтировать шкиф с верхней части мотора. Для того чтобы продиагностировать бачок, понадобятся ключи

Как и в других моторах, винты расположены по сторонам крышки

Крышку стоит демонтировать медленно и осторожно. Прокладка при этом должна находиться на своем посадочном месте. Стоит упомянуть, что при монтаже бачок стоит тоже держать

Лучше прибегнуть к помощи. Прокладка не должна быть слишком твердой и грязной. Если цвет поверхности неравномерный, стоит поменять ее на новую. После замены прокладки все собирается в обратном порядке. Болты стоит закручивать постепенно, с равномерным усилием. Во время сборки стоит следить за положением прокладки, если встала неравномерно или выпирает, процедуру придется повторить заново

Стоит упомянуть, что при монтаже бачок стоит тоже держать. Лучше прибегнуть к помощи. Прокладка не должна быть слишком твердой и грязной. Если цвет поверхности неравномерный, стоит поменять ее на новую. После замены прокладки все собирается в обратном порядке. Болты стоит закручивать постепенно, с равномерным усилием. Во время сборки стоит следить за положением прокладки, если встала неравномерно или выпирает, процедуру придется повторить заново.

Просмотры:
20

Установка зажигания умз 421 по меткам

Двигатель УМЗ–421. Руководство — часть 35

Датчик-распределитель с неисправным центробежным регулятором подлежит ремонту

Регулировка регулятора производится изменением натяжения пружин грузиков за счет

подгибания стоек, на которых они закреплены.

Малая пружина центробежного регулятора (более слабая) должна иметь в исходном

состоянии незначительный предварительный натяг, что обеспечивается положением стойки и пружины. Отсутствие натяга (на малых частотах вращения двигателя) приводит к произвольному изменению угла опережения зажигания.

6.9 РЕМОНТ ДАТЧИКА-РАСПРЕДЕЛИТЕЛЯ.

Ремонт датчика-распределителя заключается в замене изношенных или неисправных

деталей с обязательной после этого регулировкой, обеспечивающей соответствие характеристик регуляторов параметрам, указанным выше.

Разборка датчика-распределителя для ремонта необходимо выполнять в следующем

порядке: — снять крышку 11 и бегунок 15 (см.рис. 6.23); — снять вывод низкого напряжения; — отвернуть три винта 19 крепления статора 20 и снять его; — снять войлочный фильц 16 и отвернуть винт 17 крепления ротора 10 и снять его; — снять вакуумный регулятор 6; — отвернуть два винта 3 и снять опору статора с подшипником 23; — при необходимости снять пружины 24 и подвижную пластину центробежного регулятора; — при необходимости снять стопорное кольцо 30 с муфты 32 валика; — выбить штифт 31 из муфты валика и снять валик.

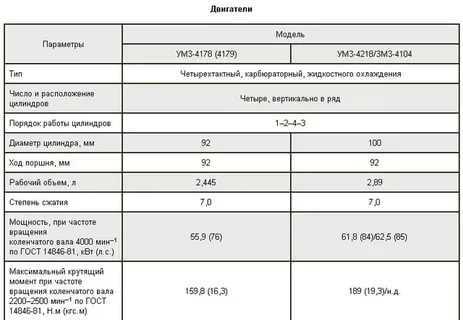

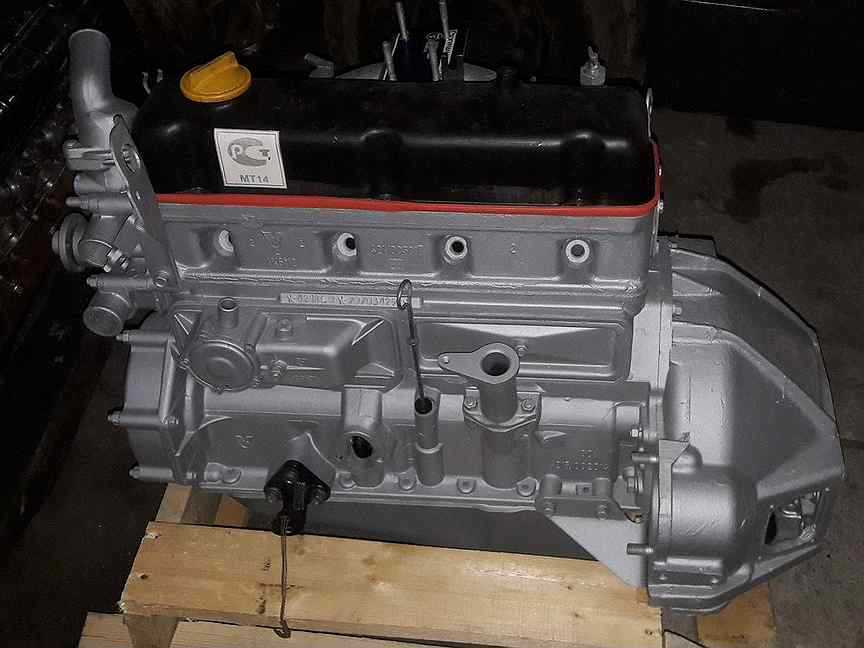

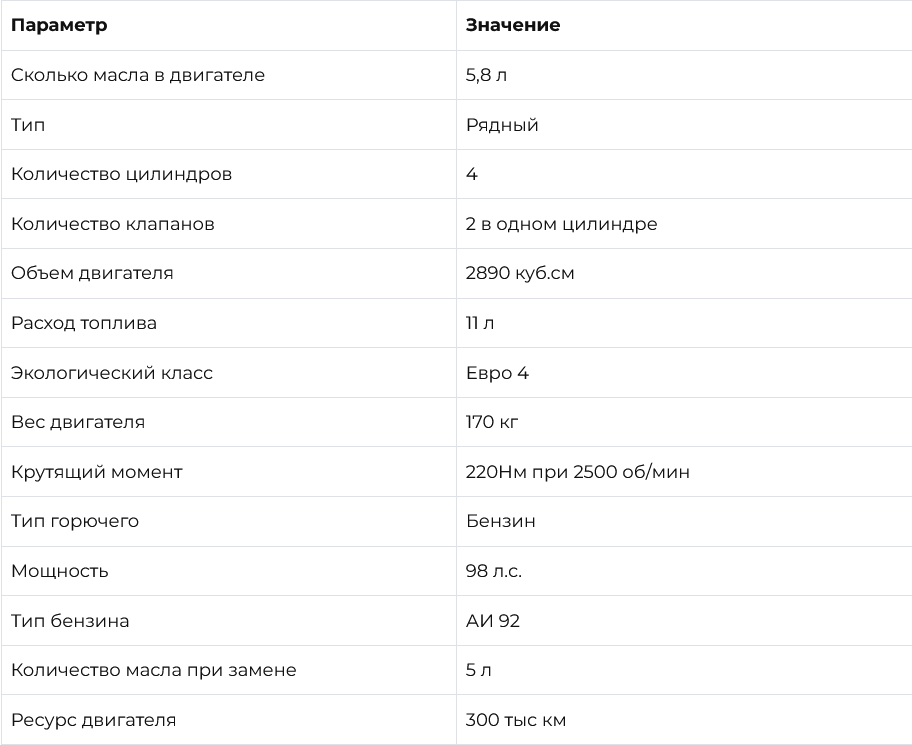

Технические характеристики двигателя УМЗ 421

Двигатель имеет 4 цилиндра, обеспечивающих мощность 98 л. с. Заявленный ресурс мотора – 250 тыс. км., по факту – 300 тыс. км.

Главная отличительная черта семейства двигателей объемом 2,89 литра – необычная конструкция блока цилиндров. Они залиты тонкостенными чугунными гильзами. Применив оригинальный блок в конструкции, получилось увеличить цилиндра в диаметре (с 92 до 100 мм), обеспечить его жесткость и уменьшить влияние продолжительной эксплуатации на гильзы. Таким образом, расход масла сократился, а технические характеристики значительно улучшились.

Чтобы уменьшить вес поршня, уменьшили расстояние от его днища до оси пальца и увеличили длину шатуна.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Похожая статья Почему горит чек на Приоре

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.
