Инструкция по проверке и замене распредвала ваз 2107

Двигатель ВАЗ

Операции, выполняемые для снятия распредели тельного вала, аналогичны описанным выше для снятия головки цилиндров. Только здесь не требуется сливать охлаждающую жидкость, вывертывать свечи зажигания и отсоединять шланги и провода от узлов, установленных на головке цилиндров. При замене распределительного вала заменяют и рычаги клапанов.

После снятия звездочки распределительного вала ослабляют гайки 4 крепления упорного фланца 1 распределительного вала 2, отворачивают гайки крепления корпуса подшипников 3 распределительного вала и снимают его вместе с распределительным валом. Затем отворачивают гайки крепления упорного фланца распределительного вала, снимают упорный фланец и вынимают распределительный вал из корпуса подшипников.

Перед установкой корпуса подшипников с распределительным валом надевают на него (предварительно) звездочку и поворачивают вал до совмещения меток на звездочке и корпусе подшипников. Ослабляют контргайку регулировочных болтов клапанов и заворачивают поглубже регулировочные болты. При этом рычаги клапанов опускаются и не мешают установке корпуса подшипников с распределительным валом на головку цилиндров.

После установки распределительного вала выполняют те же регулировочные работы, что и после установки головки цилиндров.

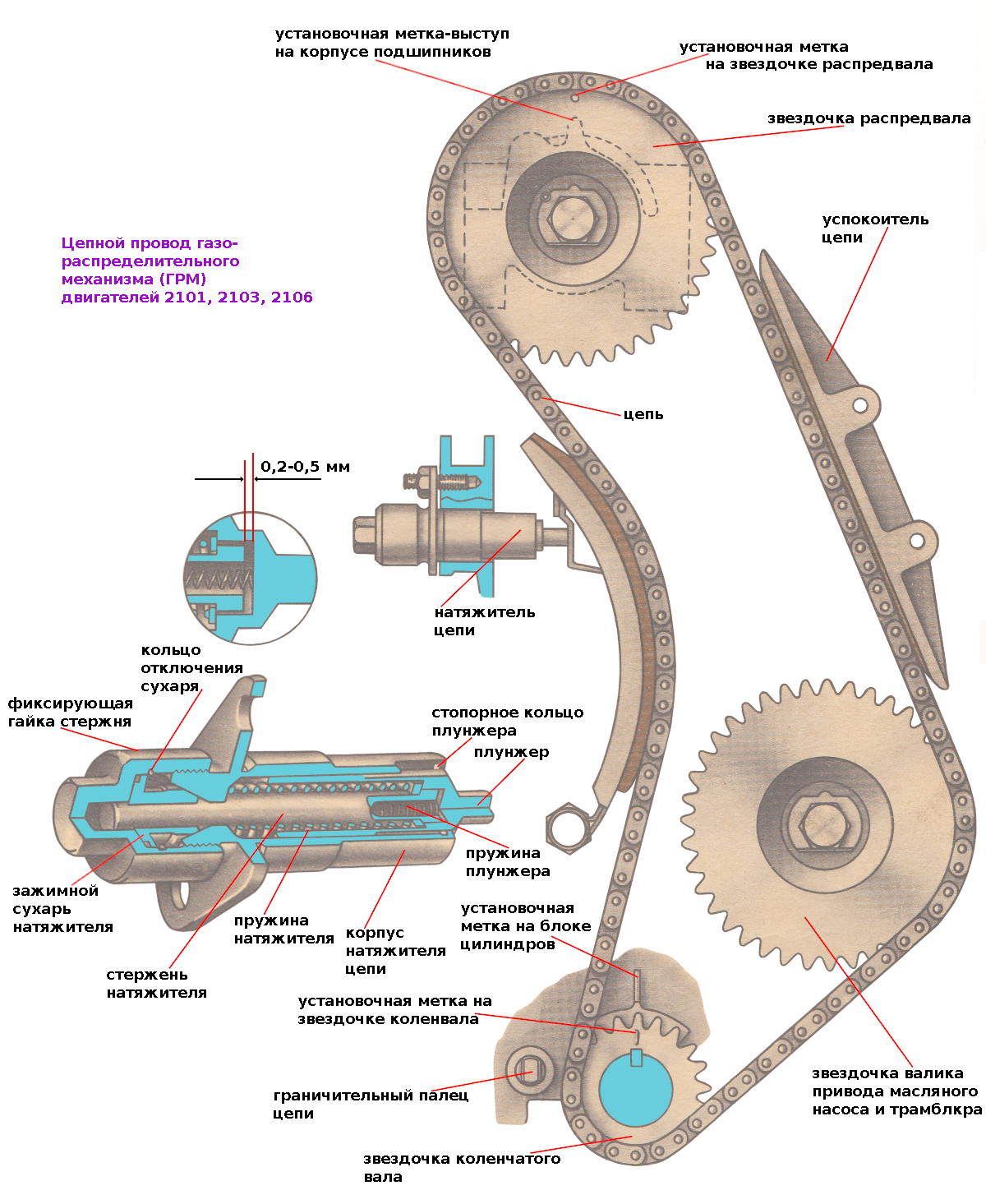

Снятие и установка цепи привода распределительного вала

При снятии цепи сливают охлаждающую жидкость из системы охлаждения двигателя, снимают воздушный фильтр и аккумуляторную батарею. Отсоединяют от карбюратора трос привода воздушной заслонки, а от рычага на крышке головки цилиндров — тяги привода дроссельных заслонок карбюратора. Снимают радиатор с кожухом и электровентилятором, со шлангами и термостатом, отсоединяя шланги от термостата и провода от радиатора и электровентилятора.

Снимают крышку головки цилиндров и поворачивают коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников, а метки на шкиве привода генератора — с длинной меткой на крышке привода распределительного вала.

Отворачивают болт крепления звездочки распределительного вала. Ослабляют колпачковую гайку натяжителя цепи, отжимают монтажной лопаткой шток натяжителя и фиксируют его колпачковой гайкой. Снимают звездочку распределительного вала.

Ослабляют крепление генератора и снимают ремень его привода. Включают IV передачу в коробке передач, отворачивают храповик и снимают с коленчатого вала шкив привода генератора. Снимают крышку привода распределительного вала с прокладкой, отвернув гайки крепления крышки к блоку цилиндров и болты крепления масляного картера к крышке. Вывертывают ограничительный палец 6 и снимают цепь привода распределительного вала.

При установке цепи сначала надевают цепь на звездочки коленчатого вала и валика привода масляного насоса и заворачивают ограничительный палец 6 цепи. Затем устанавливают звездочку распределительного вала, надев на нее цепь и совместив установочные метки, причем болт крепления звездочки окончательно не затягивают.

Ослабляют колпачковую гайку натяжителя цепи, поворачивают коленчатый вал на два оборота и затягивают гайку. Проверяют совпадение установочных меток. Если метки не совпадают, то заново устанавливают цепь, откорректировав положение звездочки распределительного вала. Если метки совпадают, то окончательно затягивают болт крепления звездочки распределительного вала и устанавливают на двигатель и автомобиль все снятые узлы и детали.

После замены цепи проверяют и регулируют момент зажигания, натяжение ремня привода генератора, а также приводы воздушной и дроссельных заслонок карбюратора.

Снятие и установка башмака натяжителя цепи

Для снятия башмака выполняют все указанные выше операции для снятия крышки привода распределительного вала, но не снимают звездочку распределительного вала. После снятия крышки привода распределительного вала отворачивают болт крепления башмака к блоку цилиндров и снимают башмак.

После установки башмака и всех деталей на место проверяют и регулируют натяжение цепи и ремня привода генератора, момент зажигания и приводы воздушной и дроссельных заслонок карбюратора.

Снятие и установка успокоителя цепи

Для снятия успокоителя снимают воздушный фильтр и отсоединяют провод от клеммы «минус» аккумуляторной батареи. Отсоединяют от карбюратора трос привода воздушной заслонки, а от рычага на крышке головки цилиндров — тяги привода дроссельных заслонок карбюратора.

Снимают крышку головки цилиндров. Ослабляют колпачковую гайку натяжителя цепи, отжимают монтажной лопаткой шток натяжителя и фиксируют его колпачковой гайкой.

В начало страницы

Регулируемая шестерня, проблема

Дополнение от марта 2014 года. С двухрядной шестерней представленной на фото выше, вопросов никогда не возникало. Она прекрасно работает и ее не проворачивает. С однорядкой возникли проблемы. Повторюсь уже в который раз: я почти не подхожу к стандартным двигателям. Когда я стал делать тюнинговые ГБЦ и движки на стенде стали выходить на режим 100 л.с. – я получил несколько раз «провернувшуюся» звезду. Надо ли в таких случаях говорить о последствиях.

Тольяттинские интернет магазины были как всегда на высоте: сам дурак, у нас ничего не проворачивается. Пришлось делать свою конструкцию.

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

• установить автомобиль на ровной площадке;
• дождаться, когда двигатель остынет;
• очистить крышку головки двигателя от загрязнений;
• снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
• топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
• отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
• при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
• снять шайбы с крышки ГБЦ;
• освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
• снять крышку головки блока цилиндров со шпилек;
• демонтировать прокладку;
• выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
• зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
• включить первую передачу, чтобы предотвратить вращение коленвала;
• ключом на 17 открутить болт крепления звездочки распредвала;
• снять болт вместе со стопорной шайбой;
• ключом на 10 открутить две гайки, крепящие натяжитель цепи;
• снять натяжитель;
• проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
• снять звездочку и цепь, отвести из вперед;
• ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);

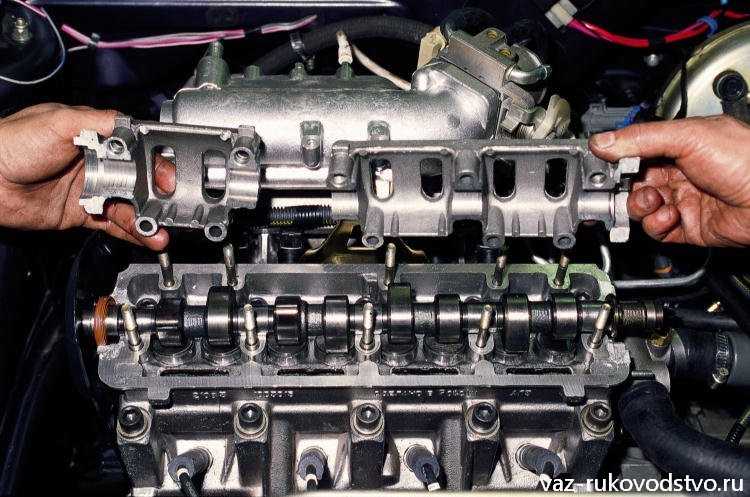

• снять со шпилек постель вместе с распредвалом;
• открутить ключом на 10 две гайки, крепящие упорный фланец;
• вынуть фланец из проточки в передней шейке распредвала;
• вытащить распредвал из постели (корпуса подшипников).

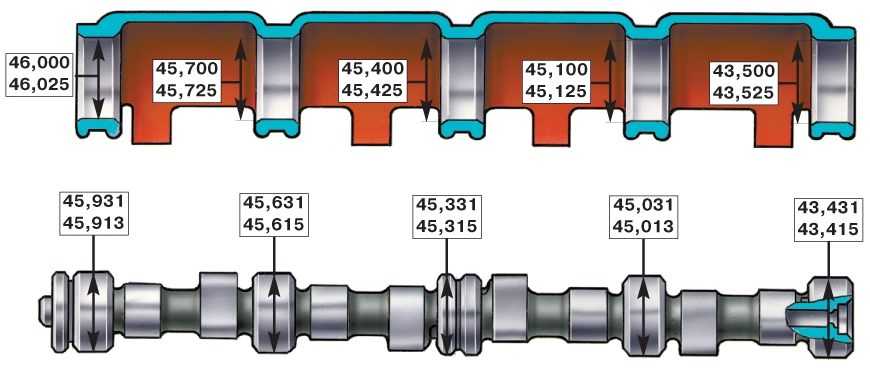

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации. Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.

Как Выставить Метки На Ваз 2107 Инжектор

Как дальше карбюраторный двигатель ВАЗ 2107, поэтому на двигателе впрыска газораспределительный механизм в сочетании с приводом остался прежним, иными словами, цепью. Если цепь чрезмерно изношена, есть ряд негативных последствий:

• Проблема с запуском двигателя.
• Значительное увеличение расхода топлива.
• Появление сажи на седлах клапанов.
• Ненормальная работа двигателя во всех режимах.
• Неисправность датчика контроля впрыска.

Своевременная профилактическая работа необходима, чтобы избежать таких негативных последствий. Подробнее о том, как установить временные метки на семействе ВАЗ 2107 Lada с инжекторной системой питания, мы узнаем больше.

Фазами газораспределения являются те моменты, когда поршень в двигателе движется вверх и вниз в течение определенного периода времени. В случае неисправности клапанов поршни перемещаются неправильно в течение определенного периода времени, и в результате двигатель на ВАЗ-2107 работает неравномерно.

Если водитель замечает, что мощность автомобиля снижается, расход топлива увеличивается, и при работающем двигателе возникают перебои, тогда необходимо прибегнуть к установке времени для маркировки клапана. Как наклеить маркировку на карбюратор и инжектор ВАЗ 2107, мы узнаем из этого материала, поскольку конструкция механизма синхронизации аналогична.

Процедура включает в себя следующие манипуляции:

1. ВАЗ 2107 должен быть установлен на твердой поверхности, колеса заблокированы, а ручной тормоз полностью сжат. Рычаг переключения передач должен быть установлен в нейтральное положение.
2. Крышка снимается с головки цилиндров, предварительно отвинтив нашего клиента, крепежные гайки остаются на «10». Лучше заменить прокладку на последнюю, даже если на старой нет признаков повреждения.
3. Используйте клавишу «24» для поворота коленчатый вал включен ВАЗ 2107. Это позволяет совмещать метки на подвижных и неподвижных частях механизма. Мы рекомендуем использовать слабое освещение или фонарик для выполнения этих действий. Коленчатый вал вращается без регулировки качества крутящего момента до тех пор, пока отметка на шкиве приводного ремня насоса и генератора не совпадет с долгосрочным риском, присущим агрегату.
4. Сочетая эти опасности, рейтинг звезд должен со временем совпадать с приливом на распредвале. Если отметка, наконец, снизу, проверните коленвал полным ходом.
5. Если это не работает для соответствия меток, перейдите к следующим шагам:
6. Коленчатый вал вращается до тех пор, пока метки не соединятся со звездой и приливами кровати.
7. С помощью клавиши «13» натяжитель необходимо ослабить. 2.4 Гайки натяжителя откручиваются, затем это устройство снимается.
8. Винт откручивается, что фиксирует звезду на распределительном валу. Для этого вам нужно будет использовать ключ на «17».
9. Звездочка снимается, затем ее следует прокручивать, не выполняя качественной регулировки момента, пока отметки на шкиве ремня ГРМ ВАЗ-2107 не совпадут с долговременным риском на блоке. Невозможно открутить болт крепления звездочки, поскольку после снятия натяжителя звездочка распределительного вала вращается.
10. Цепочка надевается на звезду, если решено ее скрутить и установить на место. Наконец, установлен натяжитель, который должен быть затянут с помощью 5 гаек до «10». Сначала вы можете установить натяжитель, но позже вам нужно будет использовать прерыватель или крепление, чтобы установить звезду на этом участке. В конце затяните гайку до «13».

СЛАБОЙ, чтобы установить время на ноль? Распредвал, силовая цепь и маркировка цепи

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Если ВАЗ-2107 оснащен газораспределительной маркировкой, необходимо выполнить следующие действия:

• Натяжение цепи ГРМ ВАЗ-2107 осуществляется.
• Регулировка клапанов, а точнее, термического зазора между кулачком распределительного вала и кулисой.
• Настройка набора программ учета зажигания.

Процесс регулировки клапанов на ВАЗ-2107 выглядит следующим образом: клапаны 6 и 8 сначала регулируются, отчет должен храниться радиатором. Когда они отрегулированы, вам нужно начать регулировать 4 и 7 клапанов, затем 1 и 3 клапана, а затем 2 и 5 клапанов в конце.

Двигатель ВАЗ

Операции, выполняемые для снятия распредели тельного вала, аналогичны описанным выше для снятия головки цилиндров. Только здесь не требуется сливать охлаждающую жидкость, вывертывать свечи зажигания и отсоединять шланги и провода от узлов, установленных на головке цилиндров. При замене распределительного вала заменяют и рычаги клапанов.

После снятия звездочки распределительного вала ослабляют гайки 4 крепления упорного фланца 1 распределительного вала 2, отворачивают гайки крепления корпуса подшипников 3 распределительного вала и снимают его вместе с распределительным валом. Затем отворачивают гайки крепления упорного фланца распределительного вала, снимают упорный фланец и вынимают распределительный вал из корпуса подшипников.

Перед установкой корпуса подшипников с распределительным валом надевают на него (предварительно) звездочку и поворачивают вал до совмещения меток на звездочке и корпусе подшипников. Ослабляют контргайку регулировочных болтов клапанов и заворачивают поглубже регулировочные болты. При этом рычаги клапанов опускаются и не мешают установке корпуса подшипников с распределительным валом на головку цилиндров.

После установки распределительного вала выполняют те же регулировочные работы, что и после установки головки цилиндров.

Снятие и установка цепи привода распределительного вала

При снятии цепи сливают охлаждающую жидкость из системы охлаждения двигателя, снимают воздушный фильтр и аккумуляторную батарею. Отсоединяют от карбюратора трос привода воздушной заслонки, а от рычага на крышке головки цилиндров — тяги привода дроссельных заслонок карбюратора. Снимают радиатор с кожухом и электровентилятором, со шлангами и термостатом, отсоединяя шланги от термостата и провода от радиатора и электровентилятора.

Снимают крышку головки цилиндров и поворачивают коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников, а метки на шкиве привода генератора — с длинной меткой на крышке привода распределительного вала.

Отворачивают болт крепления звездочки распределительного вала. Ослабляют колпачковую гайку натяжителя цепи, отжимают монтажной лопаткой шток натяжителя и фиксируют его колпачковой гайкой. Снимают звездочку распределительного вала.

Ослабляют крепление генератора и снимают ремень его привода. Включают IV передачу в коробке передач, отворачивают храповик и снимают с коленчатого вала шкив привода генератора. Снимают крышку привода распределительного вала с прокладкой, отвернув гайки крепления крышки к блоку цилиндров и болты крепления масляного картера к крышке. Вывертывают ограничительный палец 6 и снимают цепь привода распределительного вала.

При установке цепи сначала надевают цепь на звездочки коленчатого вала и валика привода масляного насоса и заворачивают ограничительный палец 6 цепи. Затем устанавливают звездочку распределительного вала, надев на нее цепь и совместив установочные метки, причем болт крепления звездочки окончательно не затягивают.

Ослабляют колпачковую гайку натяжителя цепи, поворачивают коленчатый вал на два оборота и затягивают гайку. Проверяют совпадение установочных меток. Если метки не совпадают, то заново устанавливают цепь, откорректировав положение звездочки распределительного вала. Если метки совпадают, то окончательно затягивают болт крепления звездочки распределительного вала и устанавливают на двигатель и автомобиль все снятые узлы и детали.

После замены цепи проверяют и регулируют момент зажигания, натяжение ремня привода генератора, а также приводы воздушной и дроссельных заслонок карбюратора.

Снятие и установка башмака натяжителя цепи

Для снятия башмака выполняют все указанные выше операции для снятия крышки привода распределительного вала, но не снимают звездочку распределительного вала. После снятия крышки привода распределительного вала отворачивают болт крепления башмака к блоку цилиндров и снимают башмак.

После установки башмака и всех деталей на место проверяют и регулируют натяжение цепи и ремня привода генератора, момент зажигания и приводы воздушной и дроссельных заслонок карбюратора.

Снятие и установка успокоителя цепи

Для снятия успокоителя снимают воздушный фильтр и отсоединяют провод от клеммы «минус» аккумуляторной батареи. Отсоединяют от карбюратора трос привода воздушной заслонки, а от рычага на крышке головки цилиндров — тяги привода дроссельных заслонок карбюратора.

Снимают крышку головки цилиндров. Ослабляют колпачковую гайку натяжителя цепи, отжимают монтажной лопаткой шток натяжителя и фиксируют его колпачковой гайкой.

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

Смотреть галерею

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Сборка редуктора

Сборка редуктора ВАЗ 2105

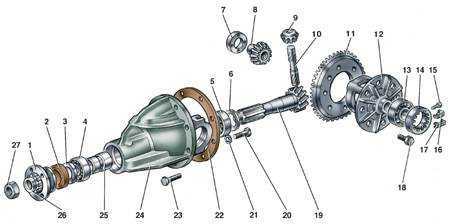

Детали редуктора заднего моста

Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке.

Сборка дифференциала

Установка и регулировка ведущей шестерни

Шестерни главной передачи

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника.

Подбирайте регулировочное кольцо с помощью оправки А.70184 и приспособления А.95690 с индикатором.

Регулировка подшипниковведущей шестерниУстановка коробки дифференциала

Проверка предварительного натяга подшипников коробки дифференциала приспособлением А.95688/R

Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением А.95688/R

Видео про «Сборка редуктора» для ВАЗ 2105

ВАЗ ( 2 части). Ремонт редуктора заднего моста — Часть 1 Как заменить редуктор заднего моста,советы по замене. Разборка сборка рулевого редуктора ВАЗ.Dismantling the steering gear assembly of VAZ.

Как Выставить Метки На Ваз 2107 Инжектор

Как дальше карбюраторный двигатель ВАЗ 2107, поэтому на двигателе впрыска газораспределительный механизм в сочетании с приводом остался прежним, иными словами, цепью. Если цепь чрезмерно изношена, есть ряд негативных последствий:

• Проблема с запуском двигателя.
• Значительное увеличение расхода топлива.
• Появление сажи на седлах клапанов.
• Ненормальная работа двигателя во всех режимах.
• Неисправность датчика контроля впрыска.

Своевременная профилактическая работа необходима, чтобы избежать таких негативных последствий. Подробнее о том, как установить временные метки на семействе ВАЗ 2107 Lada с инжекторной системой питания, мы узнаем больше.

Фазами газораспределения являются те моменты, когда поршень в двигателе движется вверх и вниз в течение определенного периода времени. В случае неисправности клапанов поршни перемещаются неправильно в течение определенного периода времени, и в результате двигатель на ВАЗ-2107 работает неравномерно.

Если водитель замечает, что мощность автомобиля снижается, расход топлива увеличивается, и при работающем двигателе возникают перебои, тогда необходимо прибегнуть к установке времени для маркировки клапана. Как наклеить маркировку на карбюратор и инжектор ВАЗ 2107, мы узнаем из этого материала, поскольку конструкция механизма синхронизации аналогична.

Процедура включает в себя следующие манипуляции:

1. ВАЗ 2107 должен быть установлен на твердой поверхности, колеса заблокированы, а ручной тормоз полностью сжат. Рычаг переключения передач должен быть установлен в нейтральное положение.
2. Крышка снимается с головки цилиндров, предварительно отвинтив нашего клиента, крепежные гайки остаются на «10». Лучше заменить прокладку на последнюю, даже если на старой нет признаков повреждения.
3. Используйте клавишу «24» для поворота коленчатый вал включен ВАЗ 2107. Это позволяет совмещать метки на подвижных и неподвижных частях механизма. Мы рекомендуем использовать слабое освещение или фонарик для выполнения этих действий. Коленчатый вал вращается без регулировки качества крутящего момента до тех пор, пока отметка на шкиве приводного ремня насоса и генератора не совпадет с долгосрочным риском, присущим агрегату.
4. Сочетая эти опасности, рейтинг звезд должен со временем совпадать с приливом на распредвале. Если отметка, наконец, снизу, проверните коленвал полным ходом.
5. Если это не работает для соответствия меток, перейдите к следующим шагам:
6. Коленчатый вал вращается до тех пор, пока метки не соединятся со звездой и приливами кровати.
7. С помощью клавиши «13» натяжитель необходимо ослабить. 2.4 Гайки натяжителя откручиваются, затем это устройство снимается.
8. Винт откручивается, что фиксирует звезду на распределительном валу. Для этого вам нужно будет использовать ключ на «17».
9. Звездочка снимается, затем ее следует прокручивать, не выполняя качественной регулировки момента, пока отметки на шкиве ремня ГРМ ВАЗ-2107 не совпадут с долговременным риском на блоке. Невозможно открутить болт крепления звездочки, поскольку после снятия натяжителя звездочка распределительного вала вращается.
10. Цепочка надевается на звезду, если решено ее скрутить и установить на место. Наконец, установлен натяжитель, который должен быть затянут с помощью 5 гаек до «10». Сначала вы можете установить натяжитель, но позже вам нужно будет использовать прерыватель или крепление, чтобы установить звезду на этом участке. В конце затяните гайку до «13».

СЛАБОЙ, чтобы установить время на ноль? Распредвал, силовая цепь и маркировка цепи

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Если ВАЗ-2107 оснащен газораспределительной маркировкой, необходимо выполнить следующие действия:

• Натяжение цепи ГРМ ВАЗ-2107 осуществляется.
• Регулировка клапанов, а точнее, термического зазора между кулачком распределительного вала и кулисой.
• Настройка набора программ учета зажигания.

Процесс регулировки клапанов на ВАЗ-2107 выглядит следующим образом: клапаны 6 и 8 сначала регулируются, отчет должен храниться радиатором. Когда они отрегулированы, вам нужно начать регулировать 4 и 7 клапанов, затем 1 и 3 клапана, а затем 2 и 5 клапанов в конце.

четверг, 25 января 2018 г.

Замена звездочек и цепи ГРМ ВАЗ-2107i. Часть 2

Для начала, заменим сальник коленчатого вала в передней крышке — за годы работы резина задубела и начало выдавливать масло.

Выбиваем его подручным инструментом, зачищаем и обезжириваем посадочное место.

Наносим тонкий слой высокотемпературного герметика на наружную поверхность сальника для лучшего уплотнения и подбиваем молоточком на место, используя старый сальник.

Очищаем от грязи и старой бумажной прокладки место крепления передней крышки.

Теперь можно перейти к установке новых деталей в обратной последовательности: 1. Ставим новый успокоитель и башмак натяжителя.

При этом болты крепления успокоителя стараемся не перетянуть, чтобы его не перекосило и не оборвало цепью при работе.

Момент затяжки болта крепления башмака 4.2-5.2 кгс*м, при этом он не должен быть зажат и ходить с небольшим усилием.

2. Поджимаем вовнутрь и фиксируем в таком положении выдвижной плунжер натяжителя, дабы он не мешал при дальнейшей установке цепи и звездочек. Для этого, монтировкой или большой отверткой через башмак заводим плунжер вовнутрь натяжителя и фиксируем гайкой .

Теперь можно устанавливать звездочки и цепь, но предварительно на новой звезде распредвала и шкиве коленвала кернером или зубилом наносим метки: на звездочке через каждые 90 ° градусов, на шкиве коленвала через 180°. В будущем э то поможет нам сэкономить время при настройке теплового зазора в клапанах.

3. Одеваем на звездочку распредвала цепь и предварительно устанавливаем ее на место по метке. Как уже писалось ранее, вращать распредвал и коленвал нельзя , на карбюраторе это касается и вала вспомогательных механизмов, чтобы не нарушить регулировку зажигания.

4. Заводим цепь за конец коленвала и ставим нижнюю малую звездочку, отливом («юбкой») вовнутрь(!) . В противном случае, после полной сборки у нас просто заблокирует коленчатый вал.

Подбиваем звездочку на место через деревянный брусок.

5. Устанавливаем на место звездочку вспомогательного вала.

Не забываем под болт крепления подложить дистанционную и стопорную шайбы (аналогично и на звезде распредвала). Слегка затягиваем и пока не контрим.

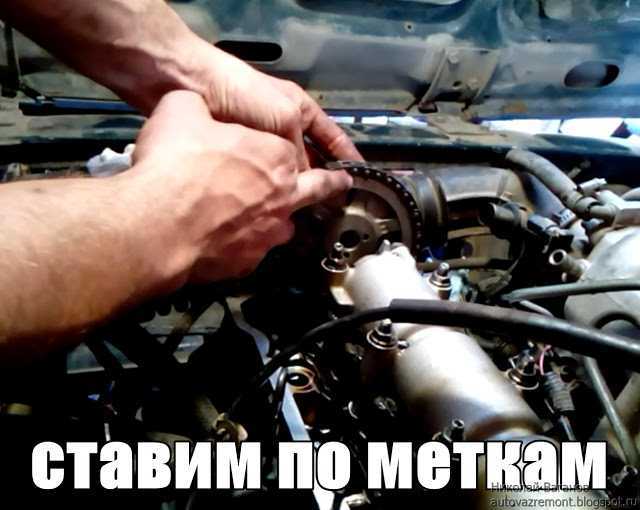

6. Сверяем метки ВМТ на распредвале и коленвале, при необходимости перекидываем цепь, снимая верхнюю звездочку, до полного совпадения. Иногда метки могут не полностью совпадать, тогда ставим так, чтобы метка на звезде распредвала имела недоход до метки на корпусе (постели) распредвала.

Прокручиваем коленчатый вал 1-2 раза и проверяем совпадение меток еще раз.

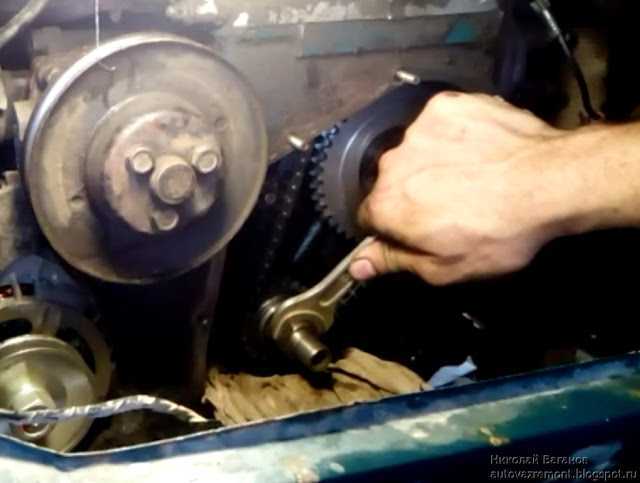

7. Если все метки совпадают, то, теперь уже окончательно, затягиваем болты крепления звездочек и контрим стопорные шайбы, подгибая лепестки.

Момент затяжки — 4.2-5.2 кгс*м.

8. Не забываем установить на место ограничитель.

9. О слабляем гайку натяжителя, убедившись в «выстреливании» плунжера и н атягиваем цепь, прокручивая коленчатый вал на 1-1,5 оборота. В месте наибольшего натяжения затягиваем гайку и еще раз проверяем натяжку цепи, прокрутив коленвал.

Все хорошенько осматриваем еще раз.

10. Устанавливаем обратно переднюю крышку с новой прокладкой и сальником. Предварительно обильно смазываем маслом в нутреннюю поверхность сальника, цепь и рабочие поверхности звезд.

Затяжку начинаем с лицевой стороны в несколько приемов крест-накрест, только затем заворачиваем оставшиеся 3 болта крепления поддона снизу, чтобы не нарушить центровку сальника на валу и не допустить течи. Бумажную прокладку можно смазать с обеих сторон тонким слоем герметика, масла или посадить только на герметик, главное, чтобы его частицы не попали в двигатель.

12. Устанавливаем на место шкив коленчатого вала по шпонке и затягиваем гайку.

Момент затяжки 10.3-12.8 кгс*м.

Все, теперь можно обратно ставить ремень генератора, радиатор, вентилятор охлаждения и приступить к настройке клапанов.

Замена распредвала ВАЗ 2107, ВАЗ 2106 — пошаговая инструкция.

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17», и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13» открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10», затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

На этом разборка заканчивается, теперь можете заменить распредвал ВАЗ 2107, ВАЗ 2106. Сборка осуществляется в обратном порядке.

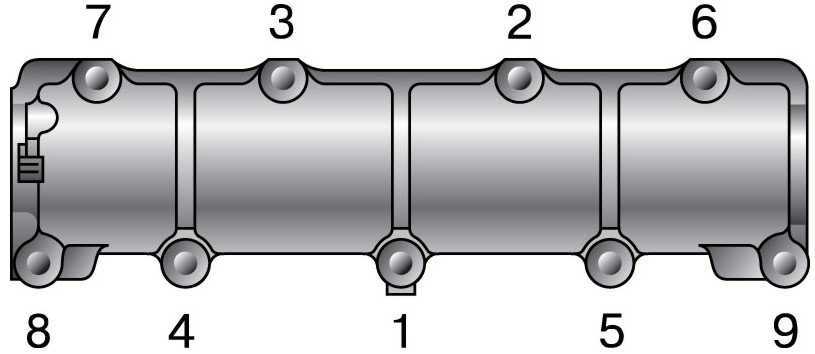

Важный момент. Производите затяжку гаек крепления «постели» распредвала в строгом соответствии с нижеприведенной схемой.

Когда нужно проверять момент затяжки распредвала на ВАЗ 2107 инжектор?

Один из важных параметров работы двигателя ВАЗ 2107 инжектор — это момент затяжки распредвала. Необходимо регулярно проверять это значение в процессе обслуживания автомобиля для корректной работы двигателя и предотвращения его поломок.

Первоначальная проверка момента затяжки распредвала должна быть выполнена после монтажа механизма газораспределительного устройства. Далее проверка должна проводиться через определенные промежутки времени, обычно каждые 10-15 тысяч километров пробега или в соответствии с рекомендациями производителя автомобиля.

Кроме того, необходима дополнительная проверка момента затяжки после ремонта или замены каких-либо компонентов газораспределительного механизма, таких как распредвал или толкатели. В этом случае следует обратиться к специалисту или использовать соответствующий инструмент для точной настройки момента затяжки.

• Итак, когда следует проверять момент затяжки распредвала на ВАЗ 2107 инжектор?
• После монтажа механизма газораспределительного устройства.
• При каждом проведении технического обслуживания автомобиля.
• После ремонта или замены компонентов газораспределительного механизма.

Как самому проверить распредвал? 2 способа с гарантией результата

У владельца любого авто интерес, как проверить распредвал, возникает не так уж часто. Проверено многими поколениями: обычно этот узел довольно вынослив и может пережить даже парочку капремонтов без замены – естественно, если по невезению не попался с заводским браком. Однако бдительность лишней не бывает. Всегда остается вероятность неприятностей. Если же распредвал неожиданно накрылся, а вы этого не поняли и продолжаете ехать, то попутно угробите целую кучу соприкасающихся с ним запчастей. Так что при малейшем подозрении нужно провести тщательное обследование.

Если же подозрения подтвердились – ловим буксир или вызываем эвакуатор и срочно на сервис. Здесь уже вашему авто вынесут окончательный вердикт, исходя из более подробной диагностики.

Может ли распредвал издавать стук

Момент затяжки гбц змз 406 двигатель газель динамометрическим ключом

Со стуком коленчатого вала сталкивались многие на своем веку. Но не все водители знают, как и когда стучит именно распределительный вал.

Все дело в звуках. Они между собой действительно очень похожи. Это проявляется одинаково на разных авто:

на ВАЗ 2106;

на Ниве 8 клапанов;

ВАЗ 2107; ВАЗ 2109; на Приоре; ВАЗ 2110; ВАЗ 2114; на Дэу Нексия; на Субару Форестер и пр.

Но как быть автовладельцу, когда он слышит звук, но не может понять, что именно при этом стучит. Это коленчатый, либо распределительный вал?!

Тут нужно просто прислушаться и понаблюдать за поведением автомобиля и конкретно двигателя. Порой это дает быстро понять, где источник постороннего звука, и к ремонту какого узла необходимо готовиться.

Ключевую роль играет тот факт, слышите вы звуки на холодную или на горячую.

Услышать звуки от распредвала удастся лишь при холодном ДВС, когда запускается мотор, и смазка успела уйти от трущихся элементов. После запуска масло будет постепенно смазывать их, из-за чего стуки исчезнут.

• Распредвал издает так называемые глухие звуки;
• Шумы проявляются именно на холодную, когда запускается мотор;
• Изначально коленвал звучит похожим образом;
• Набирая обороты, неисправный коленчатый вал обретает более звонкое звучание;
• Фактически распредвал глухой, а коленвал звонкий;
• Точно определить поможет повышение оборотов;
• Если по звуку все равно не идентифицировали, придется проводить диагностику.

Отталкиваясь от этих моментов, вам без особых проблем удастся самостоятельно диагностировать характер и источник неисправности, после чего приступить к соответствующим действия для их устранения.

Замена распредвала

1. Следующим шагом необходимо подготовить автомобиль к замене распредвала. Для этого откройте капот, приподнимите автомобиль и снимите передний бампер. 2. Отсоедините провода от аккумулятора и снимите свечи зажигания. 3. Снимите крышку головки блока цилиндров, используя необходимые инструменты. 4. Возможно, вам потребуется снять ремень привода распределительного вала и двигательные ролики. 5. Постепенно снимите головку блока цилиндров, следя за сохранностью всех компонентов. 6. Достигнув распределительного вала, снять старый вал, заменив его на новый. 7. Перед установкой нового распредвала, установите новые уплотнения на головку блока цилиндров. 8. Верните все компоненты на место и соберите автомобиль обратно, следуя инструкциям в обратном порядке. 9. После сборки убедитесь, что все детали верно установлены и закреплены.
Теперь вам остается только запустить двигатель и проверить его работу. Если все сделано правильно, автомобиль должен функционировать без проблем. Если у вас остались вопросы или у вас возникли трудности при замене распредвала, рекомендую обратиться к профессионалам, чтобы избежать возможных проблем.

Заключение

Замена распредвала на ВАЗ 2107 инжектор — сложная задача, требующая определенных навыков и инструментов

Важно следовать указаниям производителя и быть очень осторожными при работе. Надеюсь, эта статья помогла вам получить представление о процессе замены и поможет вам выполнить его успешно

Удачи в ремонте автомобиля!

Часто задаваемые вопросы

1. Как поменять распредвал на ВАЗ 2107 инжектор?

Для замены распредвала на ВАЗ 2107 инжектор необходимо выполнить следующие шаги:

1. Подготовьте все необходимые инструменты и материалы, включая новый распредвал, прокладки и масло.
2. Снимите нижние крышки двигателя и ремень ГРМ.
3. Отверните болты крепления распредвала и аккуратно извлеките его из двигателя.
4. Очистите поверхность блока цилиндров от остатков прокладки и жидкости.
5. Поставьте новый распредвал на место и затяните болты крепления согласно рекомендуемым значениям крутящего момента.
6. Установите новую прокладку и смажьте ее моторным маслом.
7. Установите ремень ГРМ и заверните его так, чтобы обеспечить правильную натяжку.
8. Установите нижние крышки двигателя.
9. Залейте в двигатель свежее моторное масло и проверьте его уровень.
10. Заведите двигатель и проверьте работу распредвала.

  Как изменить тормозной цилиндр на ВАЗ 2107: главное руководство

2. Как определить неисправности распредвала на ВАЗ 2107 инжектор?

Некоторые распространенные признаки неисправности распредвала на ВАЗ 2107 инжектор включают:

• Повышенный уровень шума в районе головки блока цилиндров.
• Потеря мощности двигателя.
• Нестабильная работа двигателя на холостом ходу.
• Вибрации и тряска двигателя.
• Повышенный расход топлива.

Если у вас возникнут подобные проблемы, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и замены распредвала при необходимости.

3. Как подобрать идеальный распредвал для ВАЗ 2107 инжектор?

Подбор идеального распредвала для ВАЗ 2107 инжектор может зависеть от различных факторов, таких как тип двигателя, требуемый уровень мощности и стиль вождения. Рекомендуется проконсультироваться с профессиональным тюнером или специалистом по двигателям, чтобы определить оптимальные параметры распредвала для вашего автомобиля.

Видео ответы
