Почему не работает панель на ВАЗ 2114
На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.
Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?
Неисправности
На современных моделях ВАЗ, устанавливается полностью электронные панели приборов. При запуске двигателя, все лампочки-индикаторы загораются, и через 2-3 секунды тухнут (при исправности всех систем). Если же, при включении зажигания одна, или несколько лампочек не работает, то Вам необходимо выяснить причину, выполнив ряд характерных действий.
В случае, когда не горит одна, или несколько ламп, первым делом необходимо заменить сами лампочки. Все индикаторы ВАЗ 2114, как и подсветка, освещаются светодиодами, и при длительной эксплуатации, имеют свойство перегорать.
Если замена ламп не помогла, то дело обстоит гораздо серьезней. Как известно, каждый индикатор, отвечает за какую-либо систему, и в том случае, когда он не работает, причиной может быть любой элемент, связанный с лампочкой-индикатором в одной цепи. Например, если не работает датчик заряда АКБ, необходимо проверить всю цепь с помощью вольтметра, начиная с самого аккумулятора, и заканчивая клеммами, высоковольтными проводами и т.д. В случае, когда в системе случается замыкание или обрыв контактов, соответствующая лампочка, также не горит.
Очень часто, случается такая ситуация, когда все индикаторы перестают работать одновременно. Причина данной поломки очевидна – выход из строя соответствующего предохранителя. При его замене, всё станет на свои места.
Если на Вашем ВАЗ 2114, перестал работать спидометр или тахометр, то тут вариантов также не много. Первый из них – сбой в самой электро-системе. Для его устранения, необходимо снять клеммы с АКБ, минут на 10 – 15, и установить обратно. Таким образом, в системе случается сбой, и происходит перезагрузка. Если после данных действий, прибор по-прежнему не работает, то причина, явно не в панели приборов.
Также, иногда встречается такая проблема – не горит подсветка панели. Для того, чтоб исправить сложившуюся ситуацию, Вам необходимо определится: сколько ламп не работает – одна, несколько, или все.
Установка диодов в комбинацию приборов
В случае, когда не горит одна, или несколько ламп, то причина в самих диодах, и их следует просто заменить. Если же, не горят все лампы, то тогда, проблема может быть в самой проводке. Для обнаружения данной неисправности, Вам необходимо проверить всю цепь, с помощью вольтметра.
Порядок замены ламп
После замены сгоревших лампочек, вставьте всю проводку на свои места, и проверьте, работает ли подсветка и индикаторы. Если всё в норме, можете установить панель на свое место.
Причины отключения приборной панели на ВАЗ 2114
не работае панель приборов ваз 2115
Автомобиль ВАЗ 2115. Перестала работать панель приборов, спидометр, тахометр, уровень температуры, уровень топлива, Подсветка панели приборов — все работает, машина заводится. Кто, что посоветует?
забыл написать. завис пробег и температура. машина вся отключенна а на панели показывает пробег машины и температуру. заводишь машину а цифры не меняются.
А ты разьемы не не пробобовал пошотать. По вынимать и повставлять?. Этож нормально. Бабы задели пучок праводов коленками фишка вышла.
Кстати смех смехом а у меня на каризме так и вышло. Там все датчики под панелью. Но чот както отошли.
всё) разобрался. просто отключил клемму от аккумулятора на минут 5 и всё. приборка работает как и раньше. походу просто был глюк у неё.
спасибо друг твоя подсказка помогла
Всем привет! Ребят я пробовал все что вы перечислили, но увы ни чего не помогает. С утра или в любое время когда машина не работает примерно пару тройку часов,панель не работает,подсветка и все остальное работает кроме показаний приборки. Также бывало что зависали стрелки и когда глушил машину они были зависшими. Суть такова,что сначала панель не включается,примерно через 1.5 -2 часа работы машины она резко включается и все параметры показывают,только стоит 2,3 часа не ездить(когда как) она опять перестает работать. И так день за днем. Ориентируюсь по расходам и т.д по борт компу (Sigma) если не ошибаюсь стоит у меня. И еще один такой странный момент, в области приборки все время слышится странный звук,даже когда машина не работает. Странный тихий при тихий писк (если это можно так назвать) похож на подобе когда конденсатор вздувается и начинает издовать слабенький постоянный писк. Подскажите свои варианты,ну все что можно было перепробовал.
Здравствуйте! помогите кто чем может! проблема вот в чем вчера сел в машину( ваз 2115 2003 г) повернул ключ зажигания, а от панели не ответа не привета т.е не работает ни спидометр ни тахометр ни указатель уровня топлива ни указатель температуры охл жидкости и не показывает пробег лампы все в исправности машина заводится и работает исправно! бортовик работает предохранитель менял толку 0 ! зараее всем спасибо за совет!
Комментарии 50
Хоть и поздно:) У меня заработало когда поменял F3 и приборка ожила.
устранил причину? тоже проблема такая, у все что перечислили это не то, снял приборку и в дом. условиях не работают приборы и циферблаты
прозвони массу на белой колодке первый контакт
я не знаю был такое ответ или нет, все читать лень, но возможно дорожка в блоке предохранителей сгорела
проверь предохранитель на 15А, нет ли кз на нем не перегорает ли сразу после того как вставишь его.У меня точно такое же было 3 предохранителя менял сгорали сразу.Лучше съездь к толковому электрику, а лучше к нескольким и послушай что скажут.Мне один мастер за 1000 все сделал
все предохранители живы здоровы ! я F 16 поменял на всякий случай!
приборка так и не работает
предохранатель на приборы посмотри или фишки пошевели из салана
а где этот предохранитель?
10 вроде у тебя у меня из за него не зоводилось и приборка не работала
Пр №2 15А проверить.
открутилась масса возле ручника, пройденный этап=)
иногда спидометр откажет, тахометр. Уровень топлива начнет левые показания давать — т.е. не нашкале а где нибудь за шкалой. Помогает тест панели. Кнопку сброса километража зажми, потом дай зажигания. Пойдет режим теста, если не сработает то копатся тебе дальше.
спасибо завтра попробую! что то про тест панели совсем забыл
у меня тахометр иногда от 5 тыщ показывает. Уровень топлива в другую сторону стрелка убегает и один раз пока чтось температура убежала )))
интересно что у меня завтра покажет))))
ищи потерянный минус. если не горит после зажигания должно гореть от подсветки. если ее нет, то копай минус. посмотри от акб на кузов заодно. может и там быть беда
так самое интересное, что подсветка горит!
минус может через другое место пройти. попробуй все же проверить провода.
кстати горит как положено или тусклее чем обычно?
так самое интересное, что подсветка горит!
Была такая штука — оказалось плохо кантачило реле зажигания, несколько раз всеё гасло на полном ходу в третьем ряду вместе с поворотниками и габаритами, заодно и вырубались дворники, да еще в снегопад . Метод дедукции не помог, советы бывалых чуть в дебри не завели, оказалось — фиговый контакт в колодке реле, разобрал колодку, вынул клеммы, поджал малость, тут главное не переусердствоать, а то реле не запихнёшь, всё собрал, заодно махнул реле на 40А — заработала!
Отличия БК от панели управления
Водители с опытом знают, что спидометр просто пересчитывает обороты двигателя в скорость, а стоит только поменять колеса на больший диаметр, как скорость увеличится, хотя индикатор будет работать «по-старинке». Чтобы не попасть впросак на очередном посту ГАИ, без БК не обойтись. Но многое остается не учтенным простыми фиксаторами, а в дальней дороге вполне будут уместными такие факторы, как фактический, так и усредненный расход топлива, информация о преодоленном уже километраже, об использованном количестве топлива и прочее. Данные параметры ВАЗа 2114-го можно и высчитать, но до этого ли водителю, который прежде всего обязан следить за дорогой, а не заниматься калькуляциями.
«Умный» автомобиль 2114 сам будет следить, чтобы авто не перегрелось в жару, а самые продвинутые из бортовых компьютеров – даже об опасности образования гололеда в морозы. Сообщит компьютер и о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, на короткие или длинные расстояния. Главное, не игнорировать предупреждающие сигналы компьютера.
Может показаться, что на борту появился индикатор, которые начал вести подсчет показателей. Но на самом деле данные работы оборудования авто и раньше были известны, просто не высвечивались перед водителем. Впрочем, зачем было превращать салон легкового автомобиля в кабину летчика? Подключение «бортовика» (бортового компьютера) ко всем существующим внутри машины датчикам, обработка полученных данных и их подача в удобном для водителя виде – это и есть главная задача, которая возлагается на БК.
Не работает приборка ваз 2114
Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.
Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.
Самая распространенная поломка
Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.Ситуация чуть посложнее
Ее признаки очень характерны:
- Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости ;
- Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
- Зажигание срабатывает режимно, машина заводиться не отказывается;
- Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.
Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.
Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.
До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.
Могут быть 2 варианта:

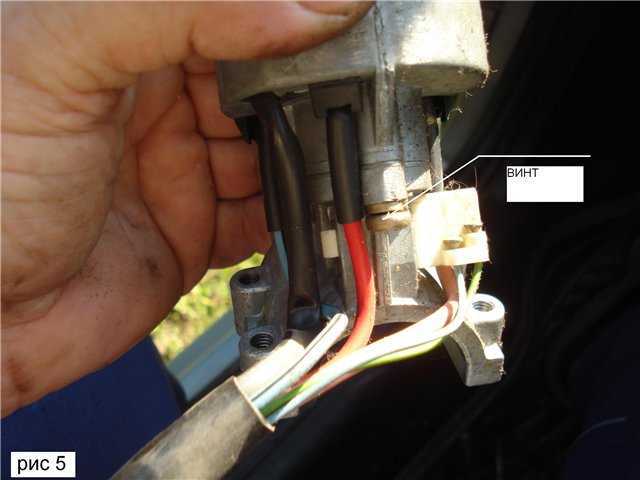

- Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
- Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.
Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.
Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

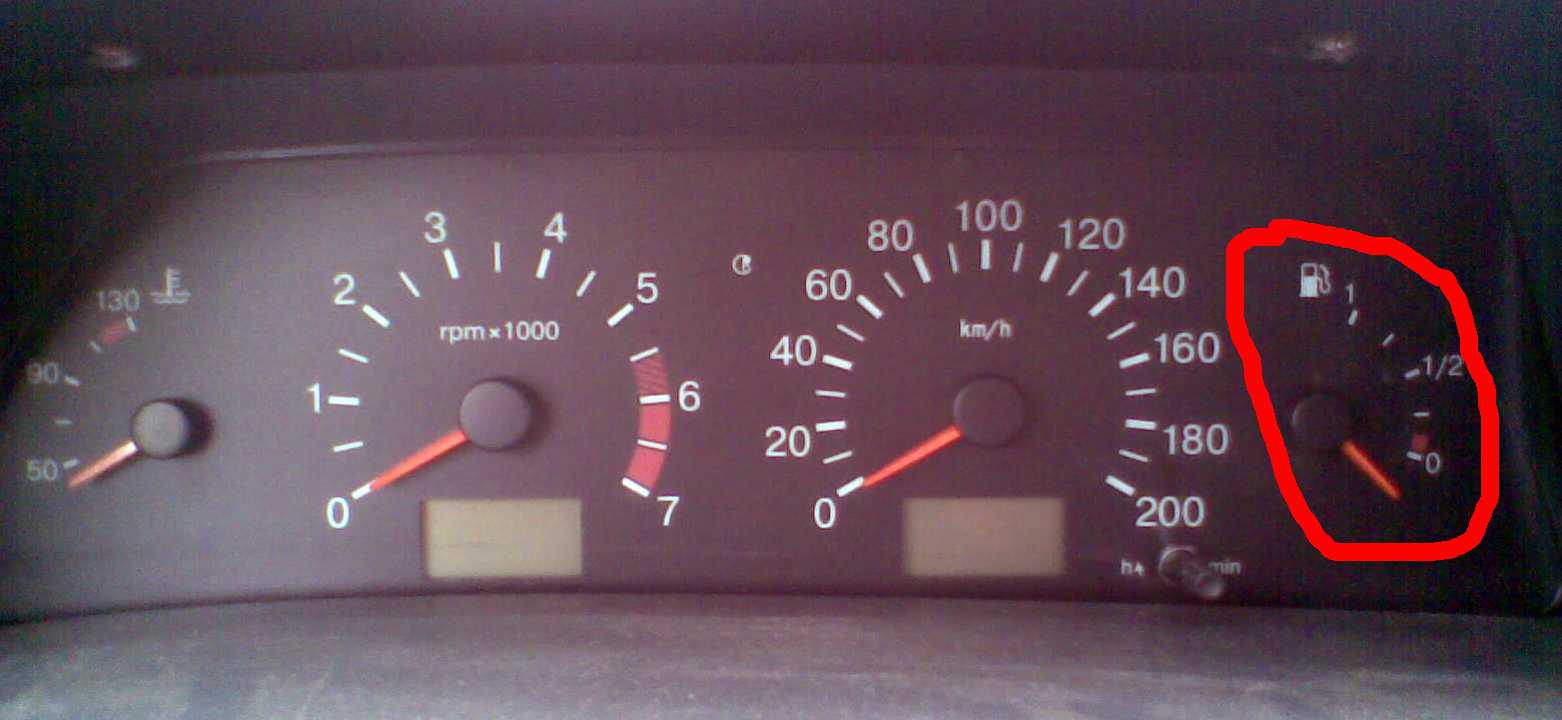

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.
Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.
-
Почему не работает вентилятор охлаждения ВАЗ 2114? Самые популярные причины
-
Где находится предохранитель бензонасоса на Приоре? Это нужно знать
-
Не работают поворотники на ВАЗ 2109? Элементарный ремонт
-
Не работает стартер ВАЗ 2109? Основные причины
Вы тут: Главная > ВАЗ > 2114 > Не работают приборы ваз 2114
Что делать, если не работает панель приборов ВАЗ-2115
Как уже было сказано выше, предстоит установить причину неполадки панели приборов. Если они существенны и не поддаются ремонту, то в таком случае необходимо произвести установку новой ПП. Для более благополучного исхода при монтаже панели нужно знать и придерживаться следующей инструкций:

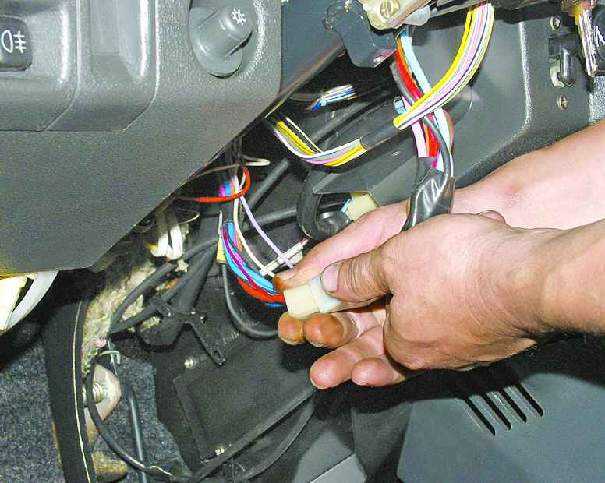

Замена панели приборов осуществляется строго в соответствии с распиновкой. Первоначально нужно отсоединить кабель, идущий к прикуривателю. Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов. Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать. После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего). Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют
На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку
После всех вышеупомянутых действий процесс демонтажа контрольного щитка можно назвать завершенным. Если есть необходимость сменить лампочки, то нужно извлечь патроны и поставить новые. При демонтаже патронов их поворачивают против часовой стрелки
Делать это следует с особой осторожностью во избежание их повреждений. Сбор нужно осуществлять в обратном направлении
Соблюдая все правила монтажа панели приборов, можно самостоятельно решить все возникшие проблемы, связанные с ее работой. Если это не удается, то придется обратиться за помощью в автосервис для исправления неполадок с ПП.
Как вам статья?
Мне нравитсяНе нравится
Третье решение: замена приборной панели
Если первые два решения не дали результатов, то, возможно, придется заменить приборную панель. Несмотря на то, что это решение может быть дорогим, оно может быть единственным выходом из ситуации.
Замена приборной панели может потребоваться, если ее электроника и микросхемы вышли из строя. Это может быть связано с перегрузкой, коротким замыканием и другими проблемами, не решаемыми мелкими настройками.
При замене приборной панели важно убедиться, что новая панель совместима с моделью вашего автомобиля. Это можно уточнить у производителя или продавца
Также помните, что замена приборной панели может потребовать дополнительных затрат на установку и настройку.
- Преимущества: замена приборной панели может решить проблему полностью и на долгий срок.
- Недостатки: высокая стоимость, возможность дополнительных затрат.
В любом случае, прежде чем принимать решение о замене приборной панели, следует обратиться к специалистам и получить квалифицированную консультацию.
Приборная панель Ваз 2114 – автотест

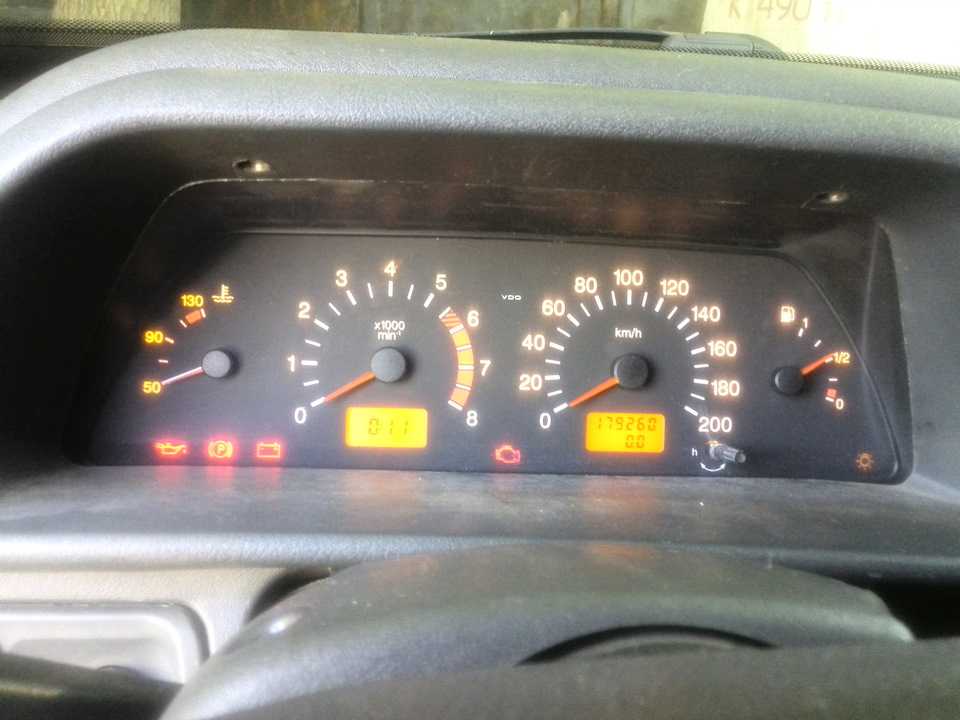

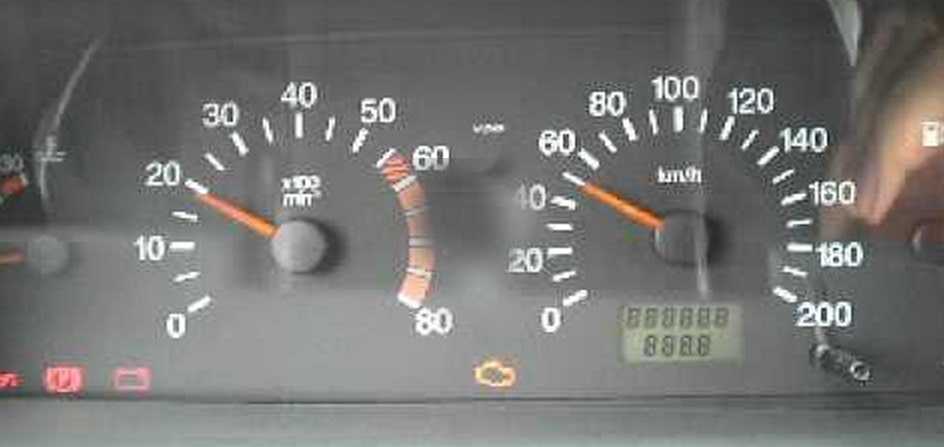

На некоторых автомобилях ВАЗ есть функция «проверка приборной панели», которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:
- Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
- Транзистор КТ 503. Можно заменить практически любым npn структуры.
- Конденсатор 100мкф, электролитический (16В).
- Резисторы на 1ком, 6.8кома, 22кома.
Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.
Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест — это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.
Лампочки
Под лампочками подразумевается светодиодная подсветка, которая часто подключена неправильно, что и является причиной затухания света на приборной доске. В таком случае проверяются все контакты в подсветке.
Если говорить о лампах накаливания, то тут даже обрыв одного элемента приводит к тому, что подсветка перестает функционировать. Проверку проводят тестером, прозвонив всю цепь.
Подводя итоги, можно сказать, что основной причиной отсутствия подсветки на приборной доске зачастую является короткое замыкание. Произвести осмотр и при необходимости ремонт самостоятельно не составит труда. Но также можно обратиться в автосервис, где такую работу проведут более профессионально.
Причины отказала панели приборов
Ошибки при сборке
После разбора приборной панели ВАЗ 2114 и последующей сборки, могут возникнуть ошибки, которые приводят к неработоспособности стрелок. Вот некоторые из возможных ошибок:
Неправильное соединение проводов.
При сборке приборной панели, следует обратить особое внимание на правильное соединение проводов. Неправильное соединение проводов может привести к неработоспособности стрелок или даже к их полному отсутствию
Рекомендуется проверить все соединения и убедиться, что они правильно установлены.
Повреждение приборов.
При сборке приборной панели, можно повредить ее компоненты, такие как стрелки или платы. Поврежденные приборы могут не работать или работать некорректно
Поэтому важно при сборке быть аккуратным и осторожным.
Неисправность паяльных соединений.
При сборке приборной панели, могут возникнуть проблемы с паяльными соединениями. Неисправные паяльные соединения могут привести к неработоспособности стрелок или вызвать их сбои
Рекомендуется тщательно проверить все паяльные соединения и исправить возможные проблемы.
Неправильная установка приборной панели.
Если приборная панель не правильно установлена, это может привести к неработоспособности стрелок. Рекомендуется убедиться, что приборная панель правильно установлена и надежно закреплена.
В случае возникновения проблем с работой стрелок на приборной панели ВАЗ 2114 после разбора, рекомендуется проверить вышеперечисленные возможные ошибки и выполнить необходимые действия для их устранения.
ВАЗ 2114 не заводится — нет искры
Ремонт приборной панели ваз 2114 (VDO)
Здравствуйте! Довольно часто мы встречаемся с такой проблемой, как отказ работы приборной панели. Без условно это не приятно, и стоит около 3500 руб. И кроме этого напрашиваются и другие проблемы как пройденный пробег, ведь трудно будет при продажи авто доказать какой был пробег до замены приборной панели. Вместе с изменением показаний одометра (подгонят пройденный километраж с старой ПП на новую) и выйдет это удовольствие около 4000. Эта сумма стоит того чтобы попытаться реанимировать. И так рассмотрим основные неисправности приборной панели. Для начала разбираемся о принципе работы.

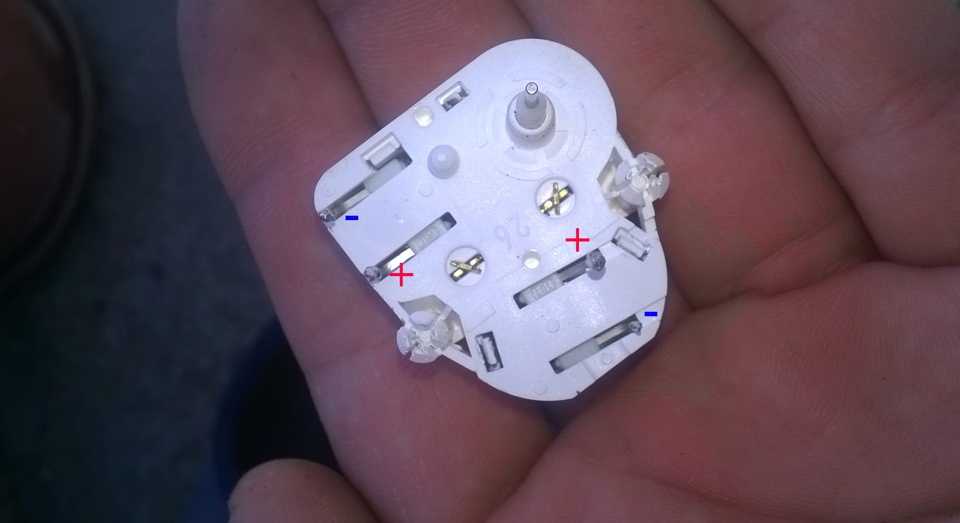

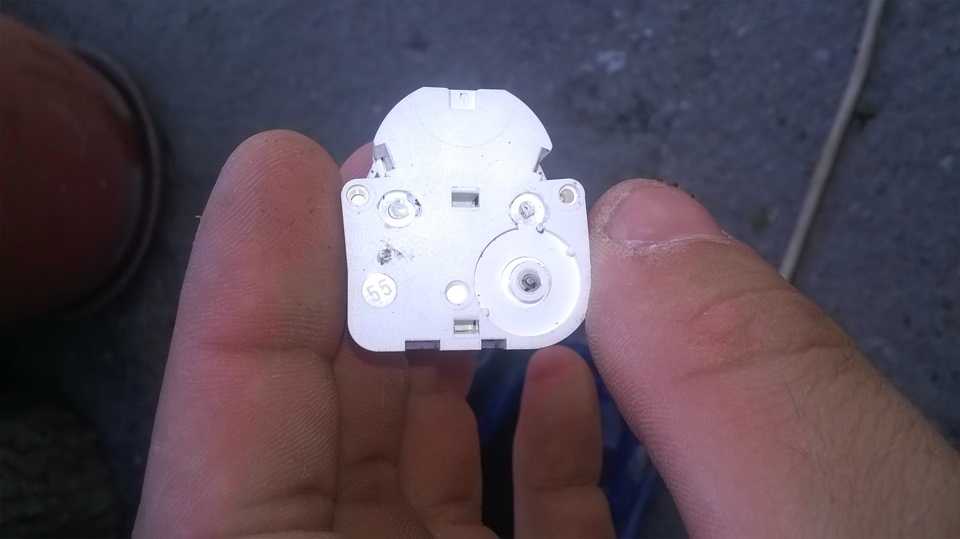

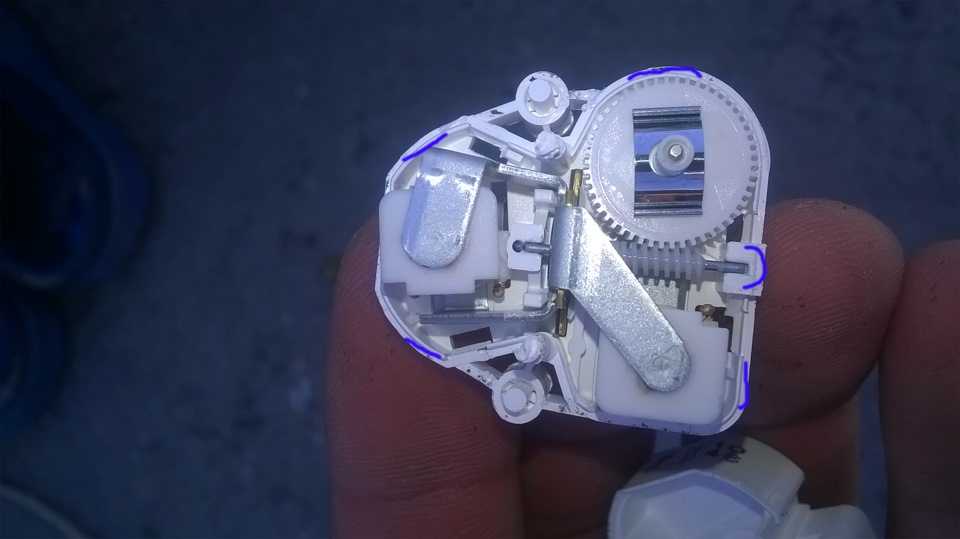

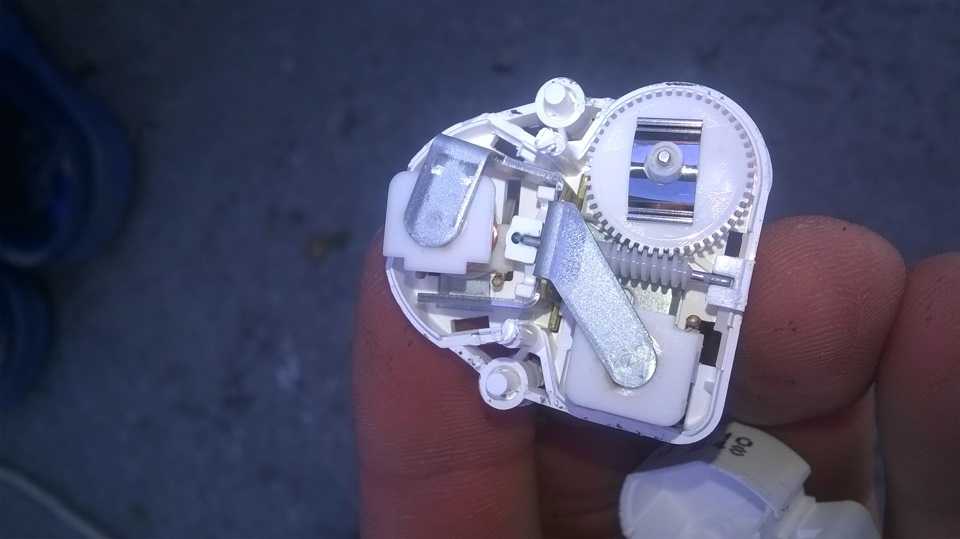

Стрелки двигают так называемые моторчики, их принцип работы схож с принципом работы прибором измерения температуры двигателя с классики или любого другого советского автопрома, за исключением то что в этой приборной панели положение стрелки больше зависит не от показания того или иного датчика, от того что скажет сделать ей процессор приборной панели. Т.е. данные с датчиков приходят на процессор, а он отдает импульс моторчику, а он и меняет положения стрелки.
Зависания стрелки, её дрожание и изменения нулевого значения

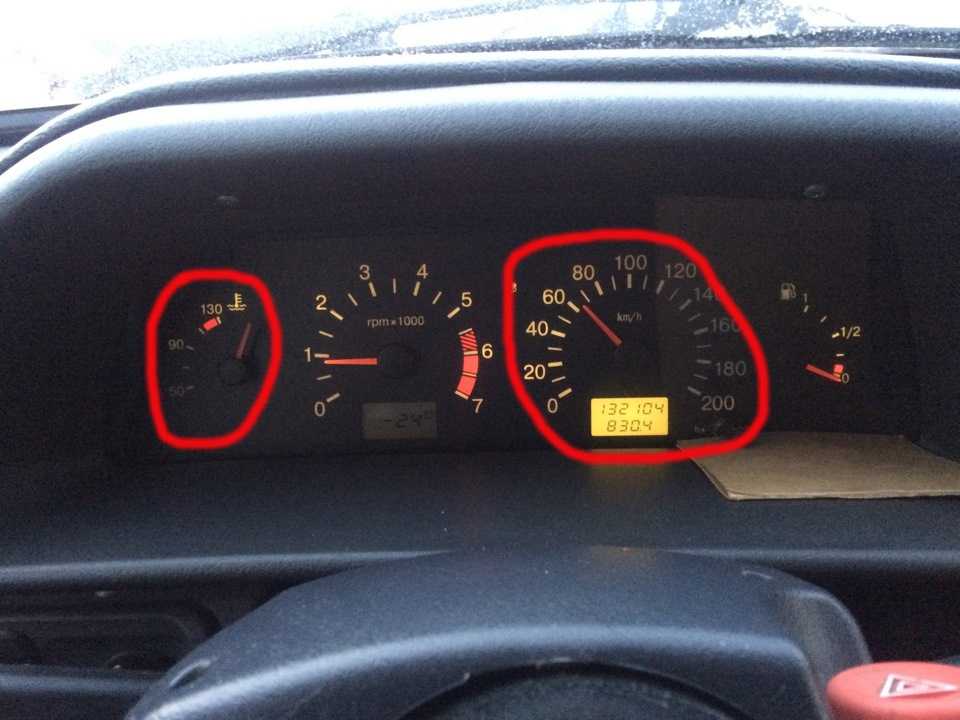

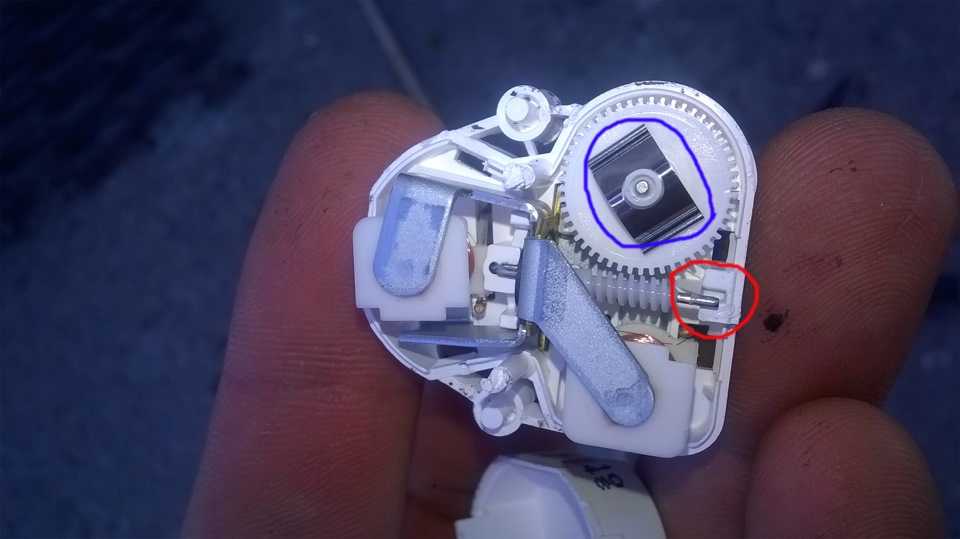

И так чаще всего встречается дефект зависанием стрелки и при этом её дрожание, т.е. стрелка замерла в каком то положении и видно как она пытается поменять положение, но что то мешает это- 1) Отклеилась декоративная наклейка с шкалами и мешает стрелки продолжать движение. 2) Неисправность моторчика (моторедуктора)
Немного предистории
Приехала ко мне Ваз 21099 2000 г.в. с салоном 2114. Меня это удивило конечно, потому что у знакомого была 2109 инжекторная 2002 г.в., а панель и салон был 2109. Суть проблемы была в следующим. Зависла стрелка тахометра и стрелка указателя уровня топлива. Эти две стрелки при включении зажигания лишь судорожна дрожали. К сожалению фото данного я не сделала но было все примерно так.
Все электрики нашего города пророчили смерть приборной панели, и в один голос кричали, покупай новую, или ищи такую же но БУ. Увидев что одометр живой и нормально фиксирует показания пройденных км., было понятно что процессор живой. Убедится в живости процессора можно и с помощью простой команды, при выключенном зажигании зажимаем кнопку сброса показаний суточника и включаем зажигание. Если стрелки на приборной панели описали дугу, значит, тестовый режим запустился, далее нажимаем еще раз на кнопку одометра и видим версию прошивки, затем нажимаем третий раз и видим кода ошибок. В режиме самодиагностики приборная панель выдает следующие коды ошибок: 2 – Избыточное напряжение 3 – Ошибка датчика уровня топлива* 4 – Ошибка датчика температуры охлаждающей жидкости* 5 – Ошибка датчика наружной температуры** 6 – Перегрев двигателя*** 7 – Аварийное давление масла*** 8 – Дефект тормоза*** 9 – Разряд батарей*** Е – Распознавание ошибки в пакете данных, заложенном EEPROM

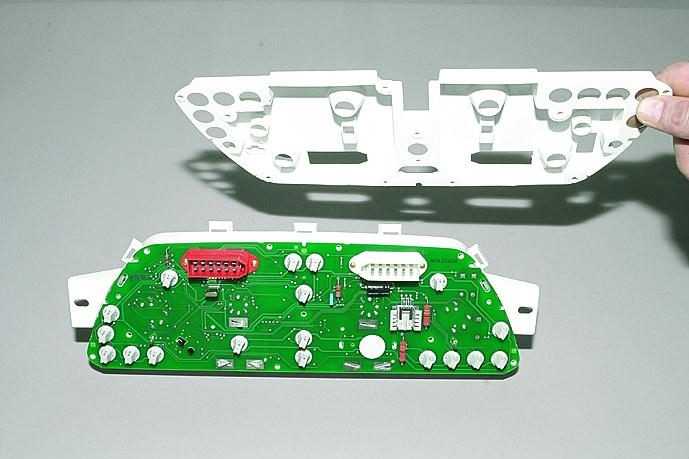

Если режим самодиагностики запустился, значит проц живой, и перейдем к разборке приборной панели.

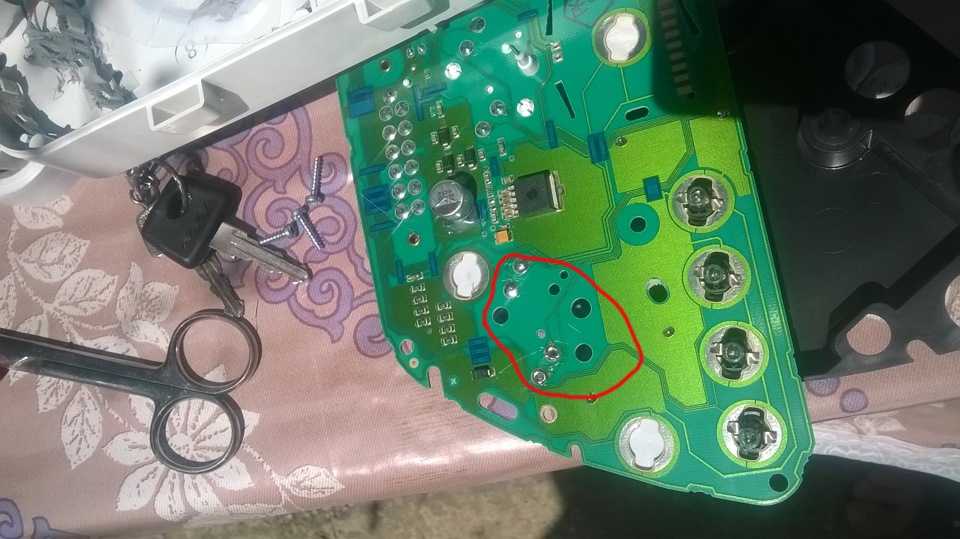

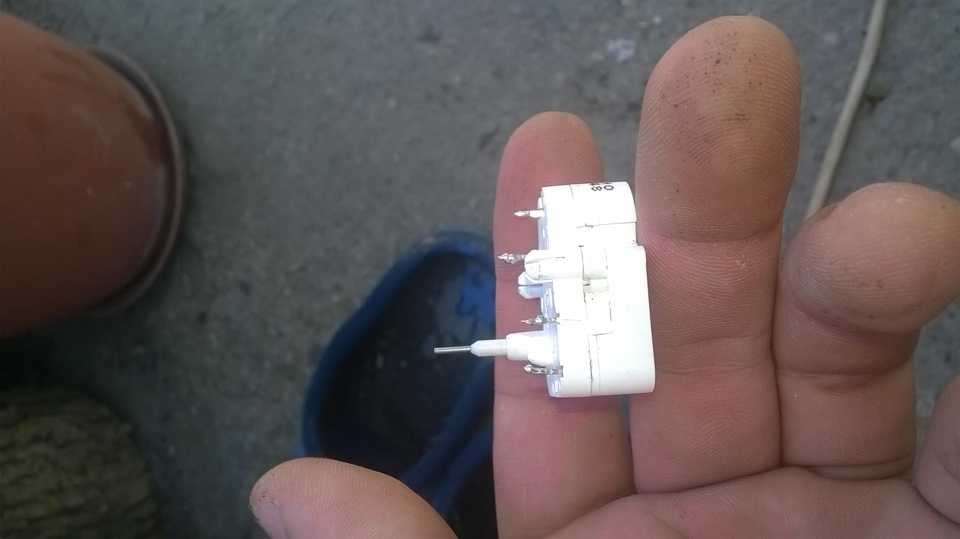

Далее вооружаемся паяльником и “олово отсосом” и выпаиваем неисправный моторчик.
Когда приборная панель собрана, и подошло время ставить стрелки, для правильной калибровки нам опять пригодится тестовый режим. Поставили стрелки, запустили тестовый режим, по окончанию тестового стрелки упадут на ноль, вам необходимо будет только снять стрелку со штока и поставить ее в положении ноль, и потом убедится в правильности запустив повторно тестовый режим, стрелка должна совершать полный ход, к примеру на спидометре стрелка в тестовом режиме должна с 0 и до 200 км/ч сделать, то же косается и других приборов.
Надеюсь моя стать поможет Вам. И за счет ваших рук сэкономит деньги.
