Нет зарядки аккумулятора на ваз 2107

Как определить, почему нет зарядки АКБ на ВАЗ-2107

Видео — Защита аккумулятора от кражи

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы :

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР – «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 – аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год – полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) – толстый синий с черной полосой, провод возбуждения (61) – тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Современный автомобиль оснащен большим количеством электро-оборудования разного назначения которое питается от бортовой сети. Когда двигатель работает в автомобиле ВАЗ 2107 напряжение выдается генератором переменного тока. Генератор выдает напряжение при работающем двигателе, в действие его приводит шкив, при помощи клинового ремня. В период эксплуатации появляется естественный износ деталей, вследствие может понадобится ремонт агрегата.

Автомобили ВАЗ 2107 выпускаются с генератором одного из двух видов: модель 9412.3701 или 372.3701. Первая более поздняя версия, отличается она от предыдущей следующими элементами:

1. Крыльчатка охлаждения устройства находится внутри, что значительно обеспечивает ей большую эффективность.
2. Блок выпрямителя находится снаружи на задней крышке и защищен пластиковым корпусом.
3. Диаметр контактных колец уменьшен, что обеспечивает уменьшенный износ щеток.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

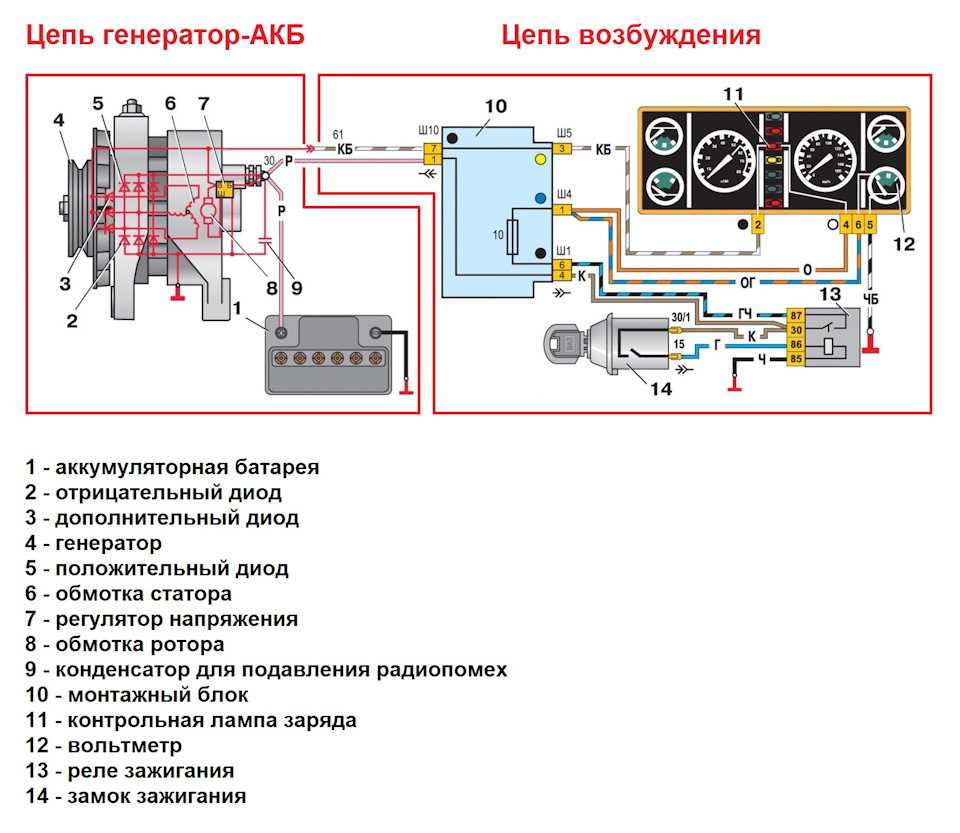

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт.

Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

• плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
• неисправно реле-регулятор;
• обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Нет зарядки: признаки и причины

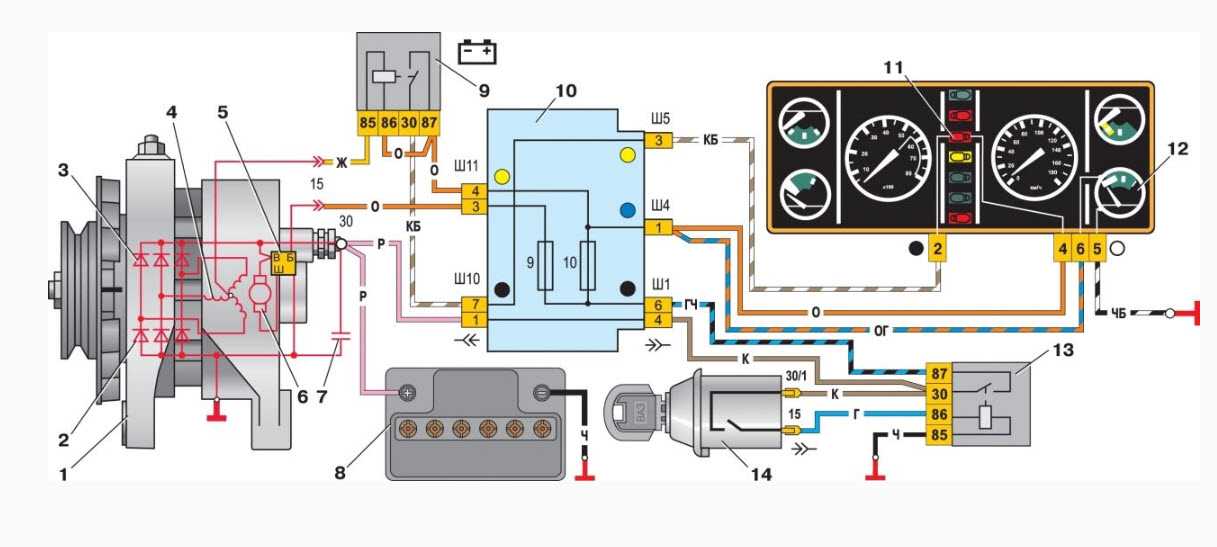

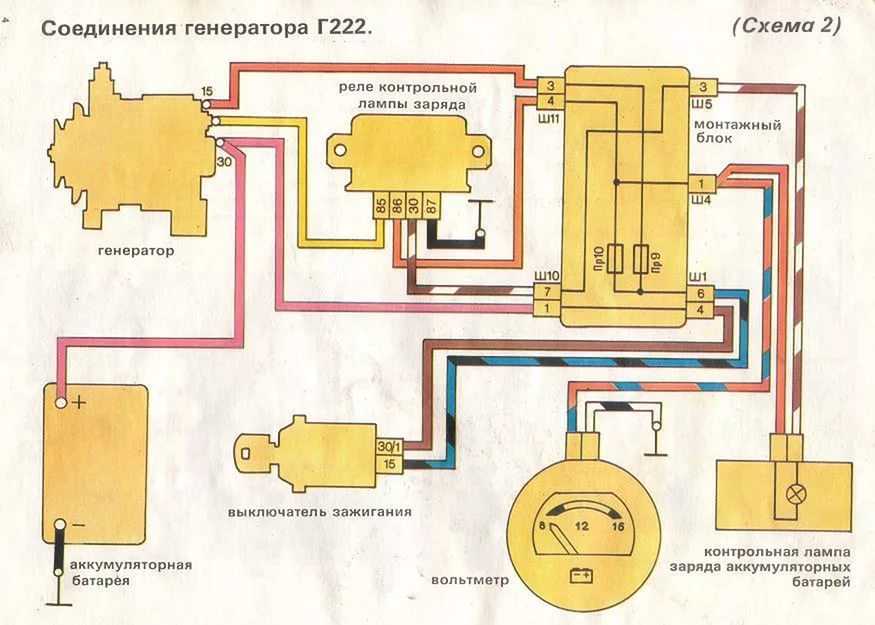

Схема зарядки аккумулятора

Эту же схему используют не только на ВАЗ 2107, аналогичная применяется и в любом другом автомобиле. Отличие лишь в составных элементах – они рассчитаны на различный ток и режимы работы. Цепь зарядки:

• отрицательный вывод аккумуляторной батареи соединен с металлическим кузовом толстой медной шиной;
• к положительному выводу подключена вся электросистема автомобиля – идет две шины: к стартеру и генератору («30» клемма);
• от положительного вывода генератора напряжение идет к блоку предохранителей и замку зажигания;
• от замка зажигания напряжение идет в монтажный блок с предохранителями;
• лишь после него подается питание (с защитой предохранителем F10) на контрольную лампу, сигнализирующую о недостаточной зарядке, а также на вольтметр – прибор, измеряющий напряжение;
• после этого питание поступает на блок предохранителей и идет к «61» клемме генераторной установки – к щеточному узлу.

Схема непростая, в ней очень много элементов, которые могут выйти из строя. Может даже разрушиться контакт, что приведет к тому, что генератор плохо заряжает аккумуляторную батарею. И все это сказывается на ваших нервах – сразу начинается паника.

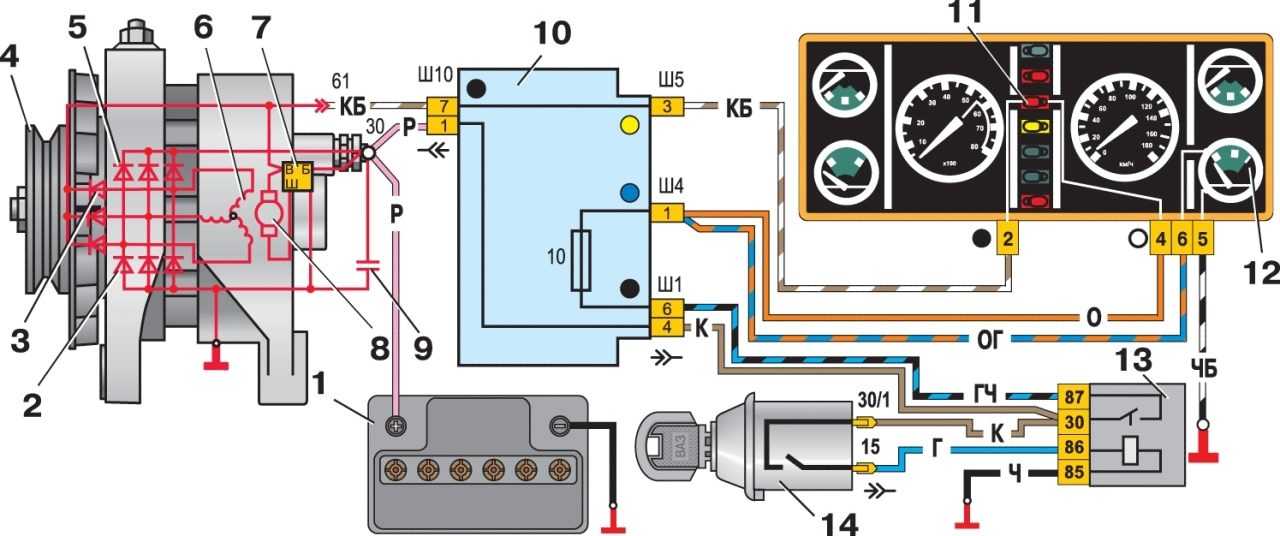

1 — АКБ; 2 — Крыльчатка генератора; 3 — Диоды защиты; 4 — Шкив привода; 5 — Выпрямительные диоды; 6 — Обмотка статора; 7 — Регулятор напряжения; 8 — Обмотка возбуждения; 9 — Фильтрующий конденсатор; 10 — Блок предохранителей; 11 — Контрольная лампа на приборной панели; 12 — Вольтметр; 13 — Реле включения зажигания; 14 — Замок зажигания.

Но не нужно паниковать, достаточно только продиагностировать состояние всех элементов системы. И даже если у вас инжектор установлен на ВАЗ 2107, машина сможет выдержать путь до ближайшей СТО или магазина автозапчастей. Если аккумулятор, конечно, в хорошем состоянии.

Алгоритм поиска неисправности

Не нужно думать, что зарядка не идет по какой-то очень серьезной причине. Сразу же проверьте состояние предохранителя F10, который отвечает за питание обмотки возбуждения генератора ВАЗ 2107. Но перед этим лучше убедиться, что приводной ремень цел и его напряжение в норме

Но также обратите внимание, что нельзя затягивать слишком сильно — перезарядки батареи не произойдет (при условии, что регулятор находится в правильном режиме), но подшипники выйдут из строя гораздо быстрее

Если зарядка плохая, например, лампа загорается при половинной нагрузке, то неисправность кроется в проводке. А именно в соединениях между аккумулятором и кузовом автомобиля. Очень часто имеется окисление, которое препятствует нормальному контакту. Открутите гайку, тщательно очистите клемму и поверхность корпуса, а затем снова наденьте кабель.

Но если в коммутации все в порядке, но зарядка все равно не идет, нужно искать причину дальше. И первый подозреваемый — регулятор напряжения. Он служит для стабилизации напряжения на выходе генератора переменного тока. Если этот компонент выходит из строя, аккумулятор перезаряжается или недозаряжается. Отремонтировать этот компонент невозможно, а цена в магазинах составит около 300 рублей. Существует несколько вариантов регуляторов:

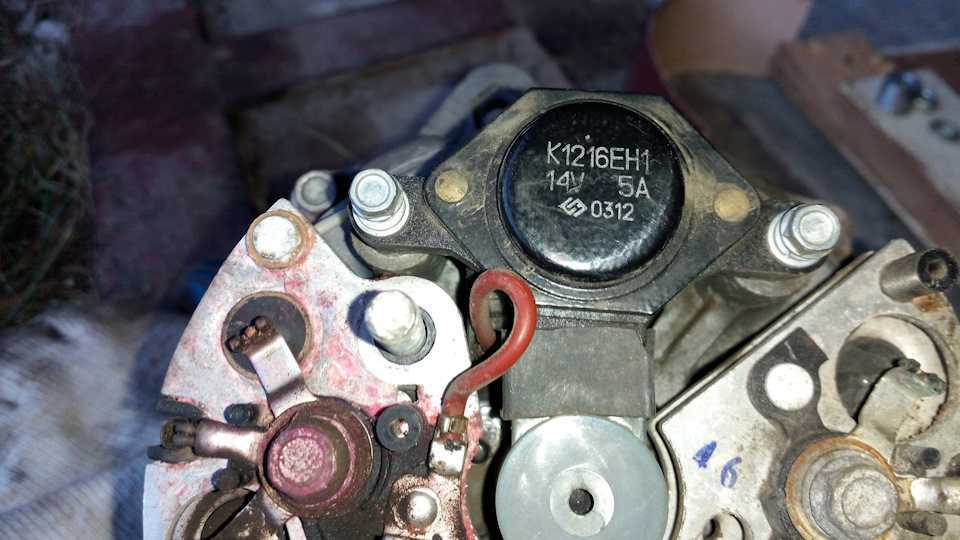

1. Отдельное устройство — устанавливается на кузов автомобиля ВАЗ 2107.
2. Подключен к щеткам — установлен непосредственно в генераторе.

О том, как проверить регулятор, будет рассказано в отдельной статье. Если он исправен, но заряд все равно не проходит, или проходит, но заряд плохо доходит до батареи, то ищите неисправности в щеточном узле. Возможно, неисправны провода, соединяющие щетки с контактами. Однако наиболее распространенным является чрезмерный износ или засорение щеток.

Немного реже встречаются повреждения диодного моста, разрушение обмотки статора или обмотки ротора. Чтобы определить эти неисправности, необходимо полностью разобрать генератор и, используя тестер и мегомметр, провести диагностику. Попутно, конечно, лучше всего также заменить подшипники в генераторе переменного тока ВАЗ 2107.

Для бесперебойной работы автомобиля убедитесь, что аккумулятор полностью заряжен. Если вы заметили, что ВАЗ 2107 не заряжает аккумулятор, необходимо как можно скорее устранить проблему. Особенно если вам часто приходится ездить ночью и зимой. В это время разрядка происходит гораздо быстрее. В противном случае вам обязательно придется вызывать эвакуатор или буксировочную компанию.

Особенности работы системы зарядки АКБ на ВАЗ-2107

На ВАЗ-2107 АКБ или аккумуляторная батарея выполняет те же функции, что и на других транспортных средствах. Аккумулятор должен поддерживать систему электроснабжения транспортного средства в момент, когда двигатель находится в заглушенном состоянии. Если автомобиль пребывает в работающем состоянии, то все его электрооборудование получает питание от автомобильного генератора. В его функции входит обеспечивать электричеством следующее оборудование:

• ЭБУ (электронный блок управления) двигателя;
• форсунки;
• насос для подачи топлива (бензонасос);
• АКБ (аккумуляторная батарея).

Дело в том, что при работающем двигателе автомобильный аккумулятор должен заряжаться от генератора, который является источником энергии для зарядки АКБ транспортного средства. Но случаются сбои, когда нет зарядки на ВАЗ-2107 (инжектор).

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

• контрольная лампа 12 В;
• мультиметр;
• нож;
• плоская отвертка;
• пассатижи;
• наждачная бумага.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Причина нарушения	Способ устранения
Разряженная АКБ	Зарядить аккумулятор
Перегоревший предохранитель	Замена элемента
Окисление клемм АКБ	Зачистка контактов мелкозернистой наждачной бумагой, обработка антикоррозийным составом
Нарушение изоляции силового кабеля	Замена провода от АКБ до генератора
Обрыв проводки на участке цепи	Восстановить обрыв, либо заменить провод на отрезке на новый
Нарушения контактов клемм катушки зажигания, крепления предохранителя в гнезде, выводах ротора, лампочки индикации	Закрепить клеммы, предварительно зачистив от окислов
Износ реле монтажного блока	Замена реле
Поломка диодного моста	Замена одного из диодов, либо всего блока
Выход из строя реле-регулятора напряжения генератора	Замена реле
Ошибка ЭБУ	Сбросить ошибку (перезагрузить систему, включив и выключив зажигание в период не менее 15 секунд)

Если при включении зажигания не горит лампа аккумулятора, то это повод для проведения полноценного тестирования своего авто. Проблема этого типа является довольно распространённой, с ней сталкивается практически каждый опытный автомобилист.

Опасность данной неисправности в том, что поломка может произойти где-нибудь вдалеке от людных мест, ночью зимой. Тогда осуществить ремонт или замену повреждённой детали окажется не так и просто.

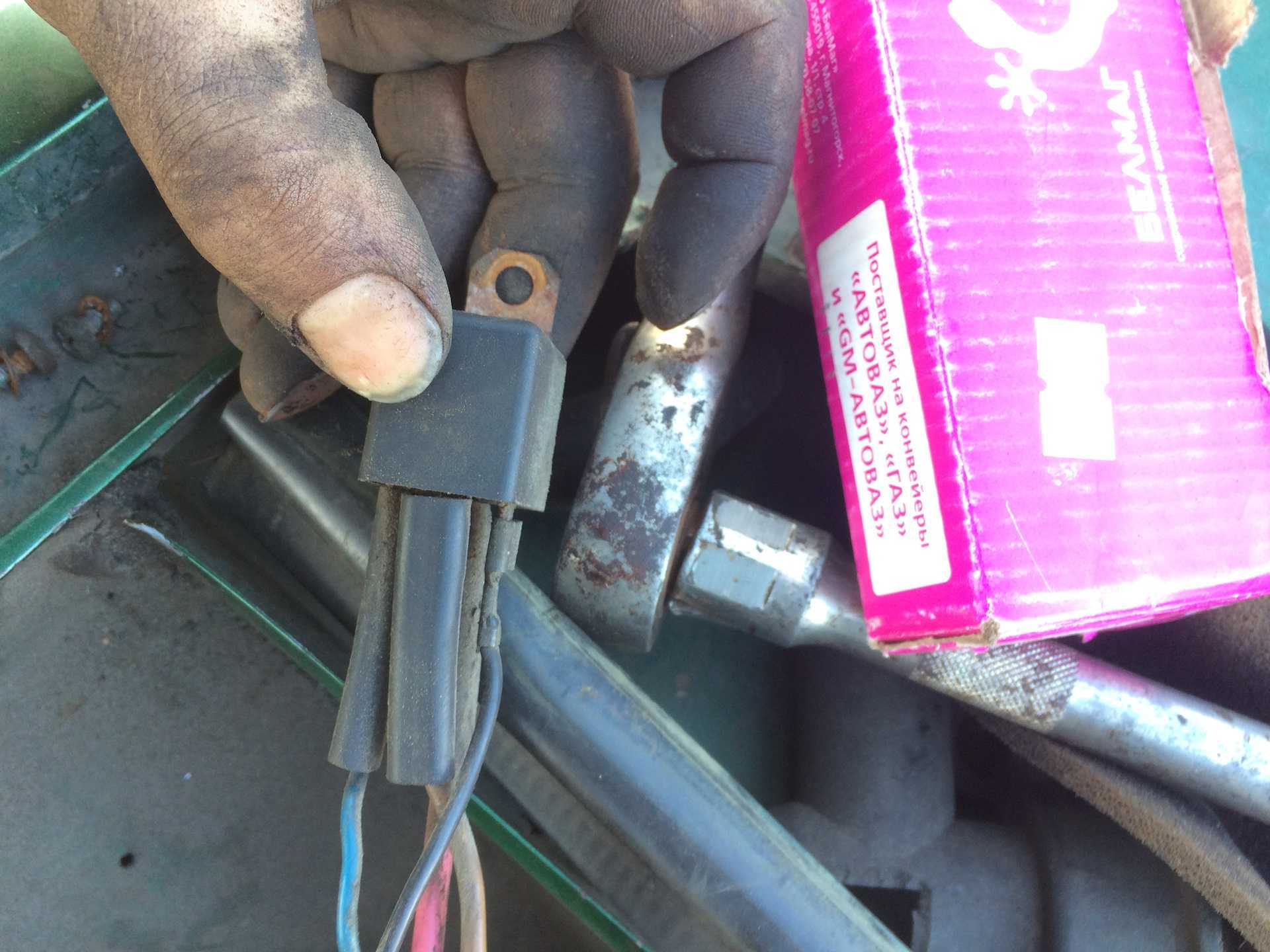

Как заменить реле зарядки?

Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;

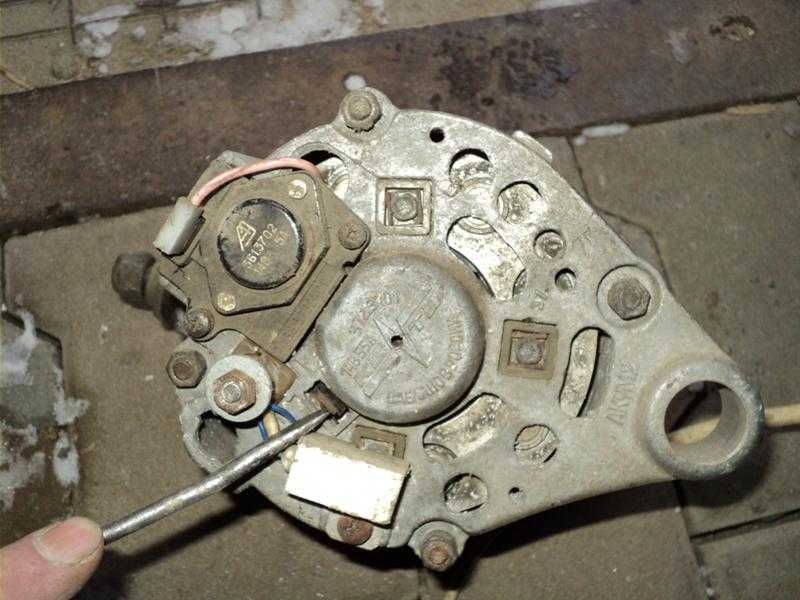

Затем вытаскиваем вместе со щётками:

Теперь нужно провести диагностику.  Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+),  на другую клемму подсоединяем (-), «массу»

Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.

когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер  нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

Список инструментов:

• Мультиметр (вольтметр);
• Наждачная шкурка или надфиль;
• Ножик;
• Пассатижи;
• 12-ти вольтная контрольная лампа (контролька).

Проблемы с предохранителем

Плавкий предохранитель осуществляет защиту оснащения и электрических цепей от перегрузок, перегорания электропроводки при замыкании. Он может перегореть по следующим причинам:

• вибрация;
• образование окислов на контактах либо плохой контакт;
• нарушение изоляции в электропроводке (замыкание, влажность);
• брак;
• низкий номинал;
• механические повреждения;
• повышенное напряжение (от генератора).

Присутствие окислов либо повреждения механического характера определяются зрительно. Номиналы предохранительных элементов указаны возле места установки либо на пластмассовой крышке блока. Предохранители различаются по материалу плавки вставок на:

В машинах с шиной BSD (интерфейс) управление сетью электропитания транспортного средства более сложное, отдельного предохранителя не имеется. Данные передаются по шине между ЭБУ мотора и:

• генератором и АКБ (датчик на минусовой клемме аккумулятора);
• электронным щупом;
• электрической помпой охлаждающей жидкости;
• блоком управления свечами накала (дизель).

В случае выхода из строя какого-то из названных выше потребителей в БУ записывается ошибка, и управление выключается.

По большей части отдельного предохранителя для значка зарядки не существует. Так, например, для ВАЗ2110 предохранитель на 10 А (он по цвету зеленый) общий для электропитания следующих компонентов:

• обмотки возбуждения в автомобильном генераторе;
• централизованной системы блокировки замков;
• контроля исправности лампочек;
• ламп правого и левого указателя поворотов;
• ламп заднего хода;
• блока БСК;
• часов (или бортового компьютера).

Если он перегорит, то на эти узлы прекратится подача тока. Это неплохая подсказка, сообщающая об исправности предохранителя. Диагностику предохранителя можно выполнить следующими способами:

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Как экономить 20% топлива?

Эта штука действительно экономит 10-30% бензина. Вы просто устанавливаете этот прибор на шланг подачи топлива и.

1 — АКБ; 2 — Крыльчатка генератора; 3 — Диоды защиты; 4 — Шкив привода; 5 — Выпрямительные диоды; 6 — Обмотка статора; 7 — Регулятор напряжения; 8 — Обмотка возбуждения; 9 — Фильтрующий конденсатор; 10 — Блок предохранителей; 11 — Контрольная лампа на приборной панели; 12 — Вольтметр; 13 — Реле включения зажигания; 14 — Замок зажигания.

Но не нужно паниковать, достаточно только продиагностировать состояние всех элементов системы. И даже если у вас инжектор установлен на ВАЗ 2107, машина сможет выдержать путь до ближайшей СТО или магазина автозапчастей. Если аккумулятор, конечно, в хорошем состоянии.

Приступаем к ремонту

Как выбрать предохранитель

Значение предохранителя для генератора ВАЗ 2107 инжектор

Для предотвращения возможной неполадки и перегрузки генератора, автомобиль ВАЗ 2107 инжектор оснащен предохранителем, который играет важную роль в защите генератора и других электрических устройств от повреждений. Предохранитель представляет собой небольшой элемент, направленный на прерывание электрической цепи в случае перегрузки или повышенного напряжения.

Значение предохранителя для генератора ВАЗ 2107 инжектор заключается в обеспечении безопасной работы этого важного устройства. Если возникает перегрузка или повышенное напряжение в электрической цепи генератора, предохранитель срабатывает и прерывает поток электричества, предотвращая повреждение генератора и других электрических устройств автомобиля

Предохранитель для генератора ВАЗ 2107 инжектор находится в предусмотренной для него отдельной панели предохранителей, которая расположена в салоне автомобиля. Для замены предохранителя необходимо обращаться к руководству по эксплуатации автомобиля и точно соблюдать инструкции. В случае замены предохранителя, следует устанавливать предохранитель того же номинала, чтобы обеспечить правильную и безопасную работу генератора ВАЗ 2107 инжектор.

Рекомендации по предупреждению поломки предохранителя

1. Используйте предохранители правильной номинальной мощности и ампеража. Убедитесь, что используемые предохранители соответствуют требованиям, указанным в руководстве по эксплуатации автомобиля. Использование предохранителя с неправильными характеристиками может привести к его поломке и повреждению других компонентов.

2. Проверяйте состояние предохранителей регулярно. Следите за состоянием предохранителей и регулярно проверяйте их на целостность. Если предохранитель перегорел, замените его только на предохранитель с аналогичными параметрами.

3. Избегайте перегрузки электрической системы. При подключении дополнительного оборудования, такого как усилитель аудиосистемы или других электронных устройств, обязательно убедитесь, что суммарный ампераж потребляемого оборудования не превышает максимально допустимую нагрузку на предохранителей. Иначе, предохранитель может перегореть.

4. Проверяйте состояние проводов и контактов. Регулярно осматривайте провода и контакты, связанные с предохранителем, на наличие повреждений, коррозии или окисления. При необходимости восстановите или замените их, чтобы предотвратить возникновение неполадок и перегорания предохранителя.

5. Обращайтесь к профессионалам при необходимости. Если у вас возникли сомнения или проблемы с предохранителем, лучше обратиться к опытным автомобильным механикам или электрикам. Они смогут правильно определить причину поломки предохранителя и выполнить качественный ремонт или замену.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

4 комментариев

У меня ВАЗ 2107 инжектор стрелка вольтметра уходит в лево на красное при этом зарядка в норме и на холостом и под нагрузкой

Сергей! Такое мне встречалось, там вообще «врали» все стрелочные приборы. Заменили приборную панель в сборе. Причина ради интереса была найдена- пробитые диоды.

Ваз 2107 инжектор, генератор выдавал 12,5В, лампа при включении зажигания лампа горит, вольтметр в белой зоне, при заведенных лампа тухнет, вольтметр остается в белой, поменял таблетку и диодный мост, выдал 13,2 В, спустя сутки вновь 12,5

К сожалению, качество запчастей сегодня- просто ужасное. Скорее всего снова вышел из строя диодный мост. Иногда, по словам знакомых из автосервиса, перебирают по несколько штук, пока не «приживется». Или можно попробовать купить б/у генератор на авторазборе.

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

• постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
• быстрая разрядка аккумулятора;
• снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Снижение производительности электрооборудования

Причины отсутствия зарядки

Причин отсутствия зарядки аккумулятора немного. К ним относятся:

• нарушение целостности (обрыв) ремня привода;
• ослабление ремня;
• обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
• сбои в работе выпрямителя;
• поломка регулятора напряжения;
• обрыв в обмотках генератора или замыкание.

Обрыв в цепи и окисление клемм

Окисление клемм АКБ, а также ненадёжное их соединение с наконечниками проводов также может существенно влиять на подачу тока. Проверить состояние клемм можно визуально, однако определить, как проходит ток, на глаз не получится. Лучше лишний раз зачистить и перетянуть все соединения проводов на АКБ и генераторе.

372.3701	9412.3701
Номинальное напряжение, В	14	14
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А	55	80
Максимальная мощность, Вт	770	1120
Вес, кг	4,5	4,9

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

• контрольная лампа 12 В;
• мультиметр;
• нож;
• плоская отвертка;
• пассатижи;
• наждачная бумага.

Основные признаки неисправностей цепи зарядки АКБ

Как все работает?

Сначала следует разобраться, как все работает. Итак, на ВАЗ-2107 бортовая сеть запитывается от двух источников – аккумулятора и генератора. Первый обеспечивает электроэнергией все потребители, пока силовая установка не запущена. Аккумулятор сам по себе является хранилищем электрического заряда, который он отдает при надобности.

Генератор же – узел, который вырабатывает электричество, но для этого необходимо, чтобы он выполнял механическое действие (его ротор вращался). Чтобы генератор работал и запитывал сеть, привод его осуществляется от коленчатого вала посредством ременной передачи.

Работает все просто: чтобы запустить двигатель, энергия аккумулятора подается на силовой электродвигатель – стартер, а также систему зажигания. После того, как силовая установка запуститься, посредством привода в действие начнет приводиться генератор, вырабатываемая энергия которого будет питать все приборы. Также она будет подаваться на аккумулятор, чтобы восстановить заряд, затраченный на запуск силовой установки.

Подзарядка АКБ от генератора должна выполняться в обязательном порядке, иначе после нескольких запусков силовой установки потери электроэнергии в батарее будут значительными (аккумулятор садится), и он уже просто не способен будет завести мотор.

Для того, чтобы следить за зарядкой, на приборной панели ВАЗ-2107 установлена контрольная лампа, а также вольтметр. Благодаря этим контрольным приборам и удается выявить, что АКБ не заряжается.

Если вся цепь, по которой производится подзарядка аккумулятора, в исправном состоянии, то после включения зажигания контрольная лампа заряда загорается, но после запуска двигателя и выход на рабочий режим, она должна гаснуть, что указывает на то, что напряжение на АКБ поступает. При этом на вольтметре стрелка должна стать в зеленую зону, указывая, что параметры напряжения соответствуют норме. Но если после запуска мотора горит лампа, «моргает», при этом стрелка может дергаться, это указывает на возникновение неисправностей.

Здесь сразу следует отметить, что нередко бывает так, что значок АКБ горит при работающем двигателе, но вольтметр показывает, что зарядка идет. Вообще поведение этой системы может быть самым разным – не идет зарядка, она есть, но контрольные приборы показывают обратное, подзарядка периодически пропадет, но затем восстанавливается. При этом возможна вероятность недозаряда или перезарядка, которые являются губительными для АКБ. Слабая зарядка батареи в конечном итоге приведет к тому, что она со временем полностью разрядится и завести автомобиль будет невозможно.
