Почему падает напряжение в бортовой сети ваз 2114

Эксплуатация

Сам по себе генератор, устанавливаемый на ВАЗ-2114, устройство неприхотливое и надежное. Оно может без труда выдержать самые экстремальные нагрузки и будет служить в наиболее суровой обстановке, но при одном условии – автовладелец должен правильно эксплуатировать его.

Следующие рекомендации нужно обязательно выполнять:

• нельзя оставлять работать генератор, если аккумулятор снят;
• работа с электросваркой требует отключения и его и АКБ;
• присоединяя провода, нужно соблюдать полярность;
• работоспособность данного узла проверяется только в согласии с инструкцией.

Несоблюдение полярности зачастую провоцирует отказ всей электросистемы машины.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики

Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

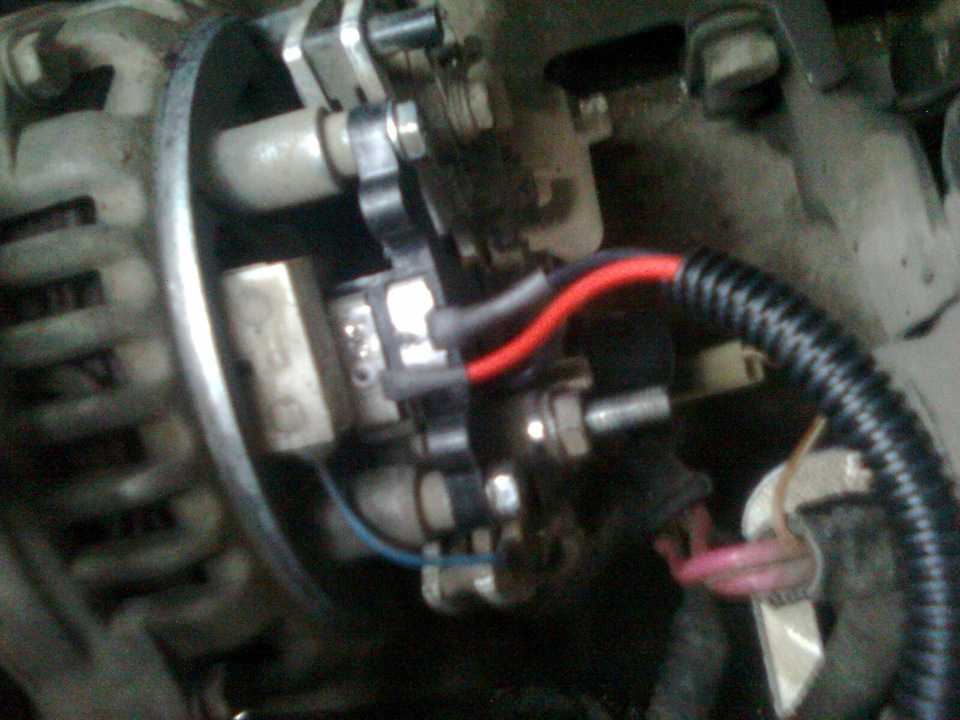

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

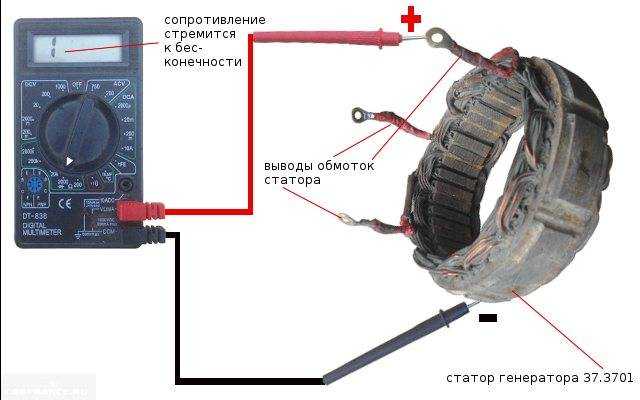

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Не горит лампа

Рассмотрим теперь причины, по которым лампочка зарядки аккумулятора ваз 2110 не горит:

• Если в вашем автомобиле присутствует контрольная лампа проверки работы генератора, то перед запуском двигателя, сразу при включении зажигания, лампочка должна гореть
• Если она не горит, а остальные приборы при этом работают, тогда возможно она просто перегорела
• Так же не исключаем обрыв в приводе возбуждения генератора, либо другая его неисправность
• Если не работают остальные приборы на панели, это означает что пора проверить предохранители ваз
• Если перегорает лампочка, тогда возбуждение генератора происходит через добавочное сопротивление, исходя из этого целостность лампочки, никак не повлияет на работу всей схемы заряда
• Чтобы проверить работоспособность электрогенератора, а так же заряд аккумуляторной батареи нам понадобится мульти тестер (как на фото вверху)
• Стрелочные тестеры требуют правильного соблюдения полярности, при их подключении, и чувствительны к падениям и ударам
• Сначала давайте определимся с неисправным местом, разберемся, неисправен ли сам генератор либо контрольная лампочка с проводом

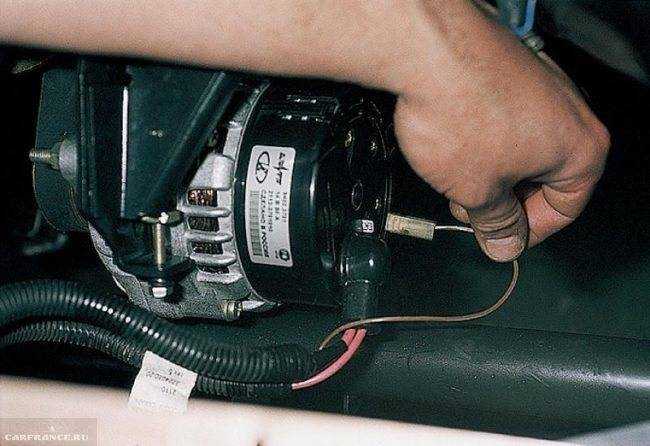

• Быстрое определение требует отсоединить тонкий проводок от электрогенератора, который выходит от контрольной лампочки, и соединить его с землей (массой) автомобиля затем включить зажигание
• Если загорелась лампа аккумулятора ваз 2110, тогда не исправен сам генератор
• Среди возможных неисправностей встречаются такие как обрыв обмотки генератора, поломка реле регулятора напряжения, износились щётки либо контактные кольца якоря и далее
• В случае, когда лампочка, контролирующая заряд не горит, необходимо проверить на исправность и лампочку и ее провода
• Чтобы выполнить такую проверку не понадобится снятие приборной панели и вытаскивание лампы наружу, для того, что бы рассмотреть внимательно целостность ее нити
• Достаточно будет соединить щуп мультиметра, включенного в режим вольтметра, с корпусом автомобиля, а второй с отключенным проводом
• К стати вместо мультиметра вы можете использовать контрольную лампочку мощностью около 1Ватт
• В исправной цепи наш прибор покажет напряжение аккумулятора, а контрольная лампочка будет светиться в пол накала
• Это означает, что перегорела лампочка контроля заряда
• Если же показания вольтметра разительно отличается от напряжения на батарее, тогда возможно произошел обрыв цепи идущей от контрольной лампочки и до генератора
• Когда лампочка контроля заряда не гаснет при работе мотора необходимо проверить исправность генератора
• То же самое надо сделать, если горения лампочки идет в пол накала
• Для проверки исправности генератора в любом случае нам необходимо будет проверить напряжение на аккумуляторных клеммах при работающем моторе
• При проверке показания напряжения аккумулятора при рабочем генераторе будет в пределах нормы -13,5 – 14,5Вольт
• Проверку следует производить при средних оборотах мотора и при включенных фарах на дальний свет
• Кроме этого горение лампы контроля заряда, при работающем моторе, в пол накала может быть обусловлено утечкой тока через какой-то один из нескольких дополнительных диодов в выпрямительном мосту
• Либо из-за неисправности диода, расположенного в щитке приборов
• Генератор при этом работает нормально и не требует ремонта
• Теперь мы разобрались, почему горит или тухнет лампочка аккумулятора ваз 2110, выявление неисправностей не составит вам труда, а правильно обнаруженная причина – залог успешного ремонта. Дополнительно предлагаю воспользоваться видео материалами по интересующей проблеме.

Как снять и проверить предохранитель

Если вы обнаружили, что зарядка на ВАЗ 2114 пропала, возможно, проблема в предохранителе. Предохранитель, как правило, отвечает за защиту электронных устройств автомобиля от перегрузки и короткого замыкания. Чтобы проверить его состояние, нужно выполнить следующие шаги:

Откройте капот автомобиля. Найдите блок предохранителей, который обычно расположен рядом с аккумуляторной батареей или в моторном отсеке.

Осмотрите предохранительный блок. Выясните, находится ли в нем предохранитель, отвечающий за зарядку автомобиля. Обычно такой предохранитель отмечен символом «ALT» или «GENERATOR».

Снимите предохранитель. Для этого воспользуйтесь пассатижами или специальным инструментом для снятия предохранителей

Осторожно вытащите предохранитель из сокета
Обратите внимание, чтобы не повредить его или контакты в сокете.

Осмотрите предохранитель. Визуально проверьте состояние предохранителя
Если он разорван или испорчен, то вероятнее всего, это причина пропадания зарядки на ВАЗ 2114.

Замените предохранитель

В случае выявления поврежденного предохранителя, замените его на новый аналогичного типа и номинала. Проверьте, что новый предохранитель правильно вставлен в сокет и надежно фиксируется.

Обратите внимание, что для безопасности работы с электроникой автомобиля рекомендуется отключить питание от аккумулятора перед проведением любых работ. После осмотра и проверки предохранительного блока, включите зажигание и проверьте, восстановилась ли зарядка на ВАЗ 2114

Если проблема с зарядкой осталась, возможно, причина не в предохранителе, и вам стоит обратиться к специалисту для диагностики и ремонта электрооборудования вашего автомобиля

После осмотра и проверки предохранительного блока, включите зажигание и проверьте, восстановилась ли зарядка на ВАЗ 2114. Если проблема с зарядкой осталась, возможно, причина не в предохранителе, и вам стоит обратиться к специалисту для диагностики и ремонта электрооборудования вашего автомобиля.

Перегенератора ВАЗ 2114

Перегенератор (генератор) – это важный элемент электрооборудования автомобиля ВАЗ 2114, отвечающий за зарядку аккумулятора во время работы двигателя. Генератор преобразует механическую энергию, получаемую от вращения коленчатого вала, в электрическую энергию и направляет ее на зарядку аккумуляторной батареи и питание электрических устройств автомобиля.

Если генератор ВАЗ 2114 не заряжает аккумулятор, это может быть вызвано несколькими причинами:

• Неисправность регулятора напряжения. Регулятор напряжения контролирует уровень напряжения, подаваемого на аккумулятор. Если регулятор неисправен, он может не допускать достаточное напряжение на аккумулятор, что приводит к его разрядке.
• Изношенные щетки генератора. Щетки – это контактные устройства, касающиеся вращающегося коллектора генератора и обеспечивающие передачу электрического тока. Если щетки изношены, они могут не обеспечивать надлежащий контакт и ток может не пройти.
• Поломка генератора. Если генератор поломан, то он не сможет генерировать электрическую энергию для зарядки аккумулятора.
• Проблемы с проводкой. Плохой контакт, обрыв или короткое замыкание в проводке могут не позволить электроэнергии достигнуть аккумулятора и зарядить его.

Для решения проблемы с генератором ВАЗ 2114 необходимо провести следующие действия:

1. Проверить уровень заряда аккумулятора. Если уровень заряда низкий, необходимо попробовать его зарядить при помощи внешнего зарядного устройства.
2. Проверить состояние и износ щеток генератора. Если щетки изношены, их необходимо заменить.
3. Проверить состояние и контакты проводов генератора. При необходимости, исправить или заменить провода.
4. Проверить работу регулятора напряжения. Если регулятор неисправен, его необходимо заменить.
5. Если после проведения всех вышеуказанных действий генератор все еще не заряжает аккумулятор, необходимо обратиться к специалистам для профессиональной диагностики и ремонта генератора.

Следует помнить, что неправильная эксплуатация или непрофессиональный ремонт генератора может привести к его повреждению или даже возгоранию, поэтому в случае проблем с генератором лучше обратиться к квалифицированному автосервису.

Диагностика и ремонт

В ситуации, когда при зажигании горит красный значок аккумулятора при запущенном двигателе в первую очередь необходимо проверить действительно ли АКБ не получает заряд либо же лампочка горит но зарядка есть.

В дорожных условиях, когда под рукой нет мультиметра, это можно сделать по следующему алгоритму… В темное время суток в случае работы машины исключительно от АКБ со временем будет видно, что свет фар, подсветка приборов на панели, а также внутренние осветительные приборы со временем начинают светить более тускло.

Другой «дедовский» метод проверки генератора выполняется по следующему алгоритму:

• Запустить двигатель и включить нагрузку на аккумулятор, например, фары или подогрев заднего стекла.
• Открыть капот и отсоединить минусовую клемму аккумулятора. Обычно она прикручена ключом на 10, поэтому желательно предварительно ее открутить. Можно просто приподнять провод над аккумуляторной батареей.
• В случае, если двигатель продолжает исправно работать, фары не потухли и никаких других изменений в работе автомобиля не наблюдается, значит, генератор рабочий.
• Если же двигатель заглох и фары потухли, значит, генератор вышел из строя, и нужно выполнять его диагностику.

Для более детальной проверки вам понадобится мультиметр (желательно цифровой), способный измерять постоянное напряжение. Итак, первичная проверка выполняется по следующему алгоритму:

• Проверить состояние и натяжку приводного ремня генератора. Усилие натяжения должно быть таким, чтобы вручную его можно было повернуть на 90° (то есть, поставить вертикально), но не более. Кроме этого, ремень должен быть сухим, на его поверхности (как внешней, так и внутренней) не должно быть влаги и технологических жидкостей.
• Проверить напряжение на аккумуляторе в статике. После остановки двигателя соответствующее значение должно быть около 12…13 Вольт. Если напряжение ниже — проверяют генератор.
• Измерить напряжение на прогревочных оборотах. Для этого нужно прогреть машину, и уже на пониженных холостых оборотах мерять напряжение. Его значение должно находиться в пределах 13,8…14,5 Вольт. Если меньше, значит, недозаряд, если выше — перезаряд.
• Повысить обороты двигателя до 2000…3000 оборотов в минуту. Убедиться, что при этом напряжение на аккумуляторе на возрастает (не превышает 14,5 Вольт). В противном случае нужно проверять регулятор напряжения.
• При работе двигателя на холостых оборотах нужно включить потребители — дальний свет фар, обогрев заднего стекла, магнитолу. При этом напряжение на аккумуляторе на должно падать ниже 13,8 Вольта.

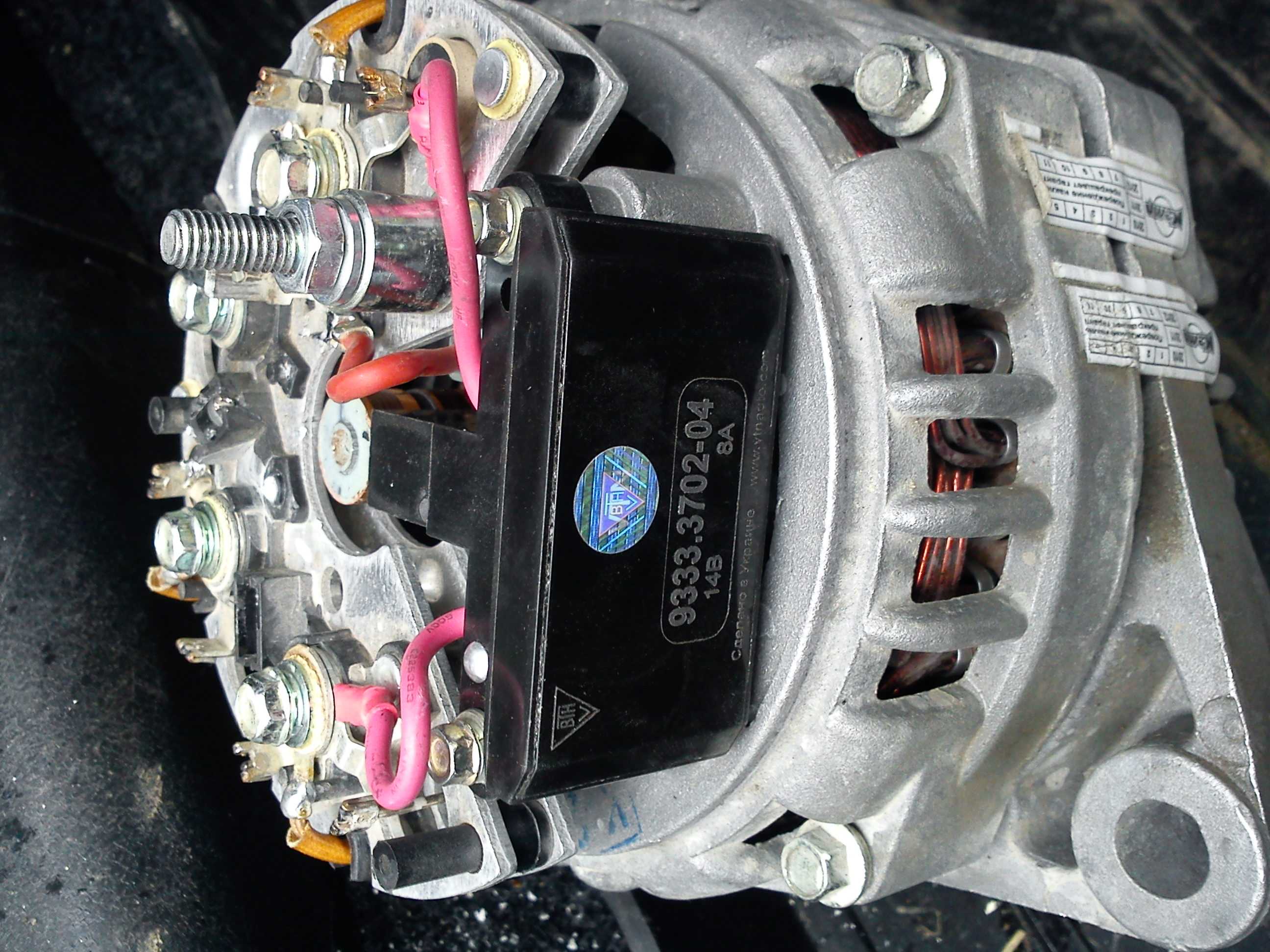

Регулятор напряжения

Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.

Причины при которых нет зарядки генератора

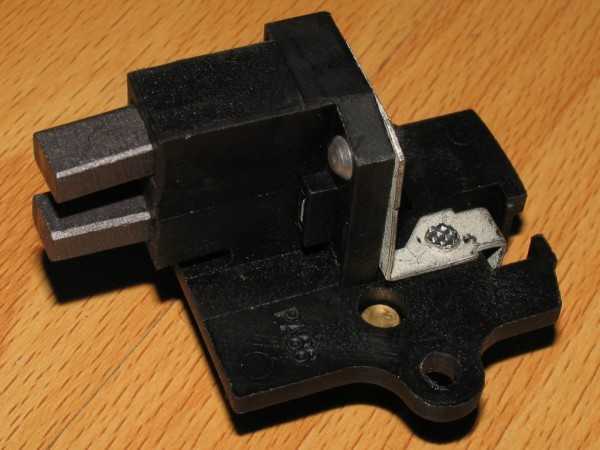

1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

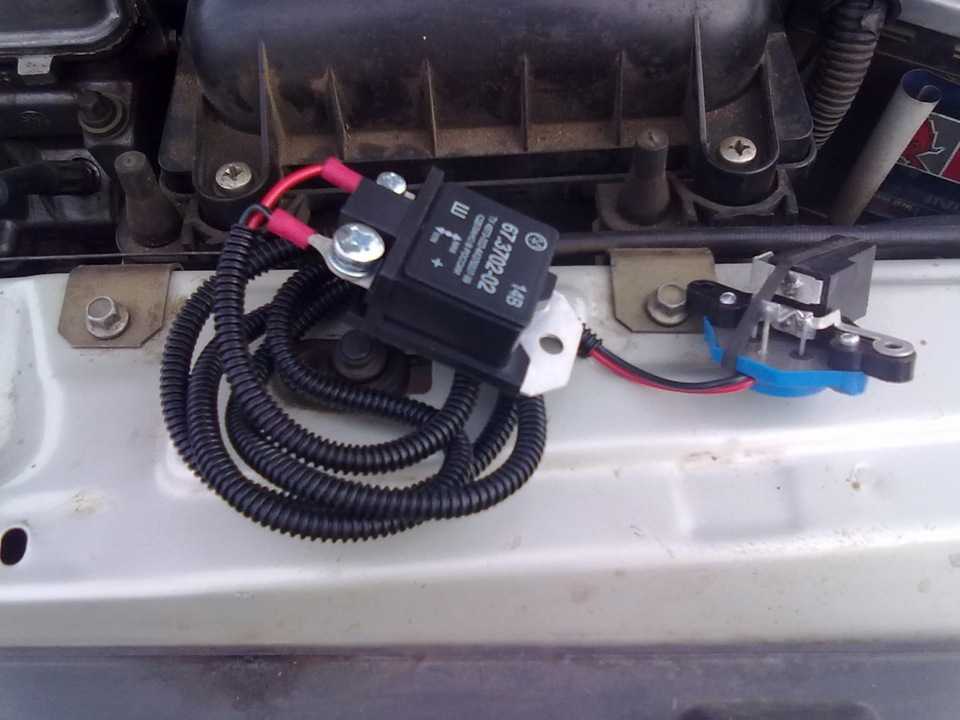

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов. По сути дела неисправность придется искать на исправном генераторе

Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Ремонт генератора для ВАЗ 2114

Генератор является важной частью системы зарядки аккумулятора в автомобиле ВАЗ 2114. Иногда возникают ситуации, когда генератор не заряжает аккумулятор, что может быть вызвано различными причинами

Рассмотрим основные проблемы, которые могут возникнуть с генератором и способы их решения.

1. Поломка регулятора напряжения

Самым распространенным повреждением генератора является поломка регулятора напряжения. Если регулятор выходит из строя, то генератор будет работать неправильно и не сможет зарядить аккумулятор. В этом случае необходимо заменить регулятор напряжения на новый.

2. Износ щеток генератора

Щетки являются расходным материалом и со временем изнашиваются. Если щетки износились, также возникают проблемы с зарядкой аккумулятора. В данной ситуации требуется замена щеток генератора.

3. Перегорание статора

Статор — это статическая часть генератора, на которой расположены обмотки. Если статор перегорает, то генератор перестает функционировать. В этом случае требуется замена статора на новый.

4. Неисправность ремня привода генератора

Если ремень привода генератора стал слишком растянутым или порвался, то генератор не будет работать. В данной ситуации необходимо заменить ремень на новый.

5. Сбой в электрической цепи

Иногда причина неправильной работы генератора может быть связана с сбоем в электрической цепи. В этом случае рекомендуется проверить все соединения и провода, а также убедиться в отсутствии короткого замыкания или обрыва.

Важно помнить, что для ремонта генератора всегда рекомендуется обращаться к специалистам, которые имеют опыт работы с данным типом автомобиля. Неправильный ремонт генератора может привести к серьезным последствиям и даже повреждению других систем автомобиля

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

• Отсутствие напряжения заряда аккумулятора;
• Генератор выдаёт низкое напряжение;
• Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
• мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
• отвертка с плоским жалом;
• фигурная отвертка с крестовидным жалом;
• пассатижи;
• нож;
• наждачная шкурка.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым  генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

• статор;
• ротор.

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

• шкив;
• диодный мостик;
• крыльчатки;
• регулятор напряжения.

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

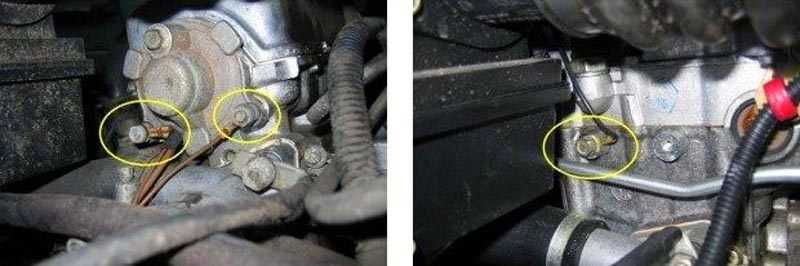

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.
