Датчик включения вентилятора ваз 21214 инжектор

Вентиляторы радиатора нива 21214, схема подключения

Последовательное подключение вентиляторов.

Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Для соединения вентиляторов последовательно нам необходимо дополнительное реле. Подойдёт универсальное пяти контактное реле типа 98.3777 которое лучше всего разместить рядом с вентиляторами. Выводы 85 и 86 этого реле это выводы катушки электромагнита. Вывод 30 подвижный контакт, а выводы 87 и 87А неподвижные контакты. Из фишки, подключенной к одному из вентиляторов, извлекаем минусовой провод, он обычно чёрного цвета. Подключаем этот провод к выводу 87А реле, а освободившееся место соединяем проводом с выводом 30. Вывод 87 соединяем с плюсовым проводом второго вентилятор. Теперь при замыкании реле вентиляторы будут подключены последовательно, а при отключённом параллельно. Из гнезда штатного реле включения вентилятора, над которым проводилось переключение, извлекаем провод, с катушки электромагнита идущий с блока управления двигателем или датчика включения и подключаем его к выводу 85 добавленного реле. Вывод 86 соединяем с массой автомобиля. Освободившийся вывод штатного реле необходимо соединить с дополнительным датчиком включения или клавишей.

На карбюраторных автомобилях можно использовать два датчика включения с различной температурой срабатывания. Например, для малых оборотов с температурой включения 78 — 82, а для полных оборотов 90 — 95. Поставить дополнительный датчик можно в верхний патрубок. Для инжекторных двигателей несколько проще, если есть место на радиаторе то поставьте датчик туда. Если места нет то можно сделать вставку в верхний патрубок и поставить там.

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

  • потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
  • «глюк» (неисправность) контролёра ЭСУД;
  • залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

Устройство и принцип работы

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Электросхема вентиляторов Нива Шевроле

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезное видео об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

  1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
  3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
  4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Принцип действия

Устройство охладительной сети автомобиля

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

  1. Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
  2. Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
  3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
  4. Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
  5. Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
  6. Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

  • на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
  • патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

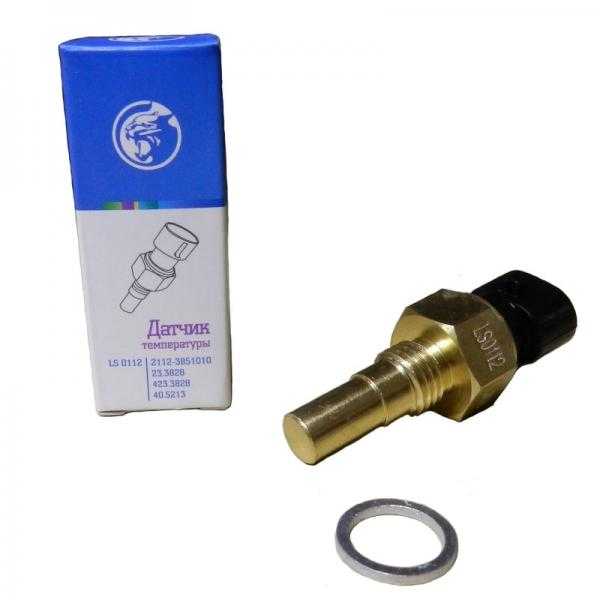

Датчик включения

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Рекомендуем посмотреть видео, в котором показано, где расположен и как проверить датчик:

Поврежденный электропровод

Если электропровод вентилятора охлаждения поврежден, он может не передавать электрический ток от блока управления двигателем к вентилятору. В результате, вентилятор не начнет работать, что может привести к перегреву двигателя и повреждению его компонентов.

Решением данной проблемы является замена поврежденного провода вентилятора охлаждения. Необходимо провести визуальный осмотр электрической системы, чтобы определить место повреждения провода. После этого, поврежденный участок провода следует отрезать и заменить новым проводом такого же диаметра и маркировки.

При замене электропровода необходимо обеспечить правильное соединение проводов, используя электроизоляционные материалы, такие как термоусаживающаяся трубка или электроизоляционный скотч.

После произведенной замены провода, рекомендуется проверить работоспособность вентилятора охлаждения, включив его при работающем двигателе и при достижении определенной температуры. Если вентилятор охлаждения начинает работать после замены провода, значит проблема была именно в поврежденном электропроводе.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.

Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.

Устройство охладительной сети автомобиля

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

  1. Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
  2. Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
  3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
  4. Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
  5. Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
  6. Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

  • на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
  • патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

Главный блок предохранителей

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1 16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1* 16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2 8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3 8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 8А Правая фара (лампа дальнего света)
5 8А Левая фара (лампа ближнего света)
6 8А Правая фара (лампа ближнего света)
7 8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9* 8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10 16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10* 8А Регулятор напряжения Обмотка возбуждения генератора
11 8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12 8А Реле дневных ходовых огней, лампы дневных ходовых огней
12* 8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13 8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14 16А Прикуриватель
15 16А Резервный Обогрев заднего стекла (силовая цепь)
16* 8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

Почему ВАЗ 21214 инжектор не работает вентилятор охлаждения: причины и методы решения

Причина Метод решения
1. Перегоревший предохранитель Проверьте предохранитель на наличие повреждений и замените его при необходимости. Убедитесь также, что проводка, подключенная к предохранителю, не повреждена.
2. Обрыв проводки Проверьте проводку, идущую от вентилятора до блока предохранителей и реле. В случае обрыва, замените поврежденный провод или восстановите его целостность.
3. Неисправность реле Проверьте реле вентилятора и замените его при необходимости. Также убедитесь, что проводка, подключенная к реле, не повреждена.
4. Неисправность датчика температуры Проверьте датчик температуры двигателя и его проводку. В случае неисправности, замените датчик и/или проводку.
5. Проблемы с печкой салона Иногда причиной неработающего вентилятора может быть неисправность печки салона. Проверьте ее работоспособность и замените неисправные элементы или исправьте систему печки.

В случае, если после выполнения вышеперечисленных методов вентилятор охлаждения на ВАЗ 21214 инжектор по-прежнему не работает, рекомендуется обратиться к специалистам для проведения более детальной диагностики и ремонта системы охлаждения.

Выбор дополнительного вентилятора.

Прежде чем начать устанавливать элемент, необходимо учесть несколько моментов:

  • Перед монтажом потребуется снять радиатор вне зависимости от схемы расположения дополнительного вентилятора, поскольку он будет мешать.
  • Для работы потребуется приобрести тройник от автомобиля ГАЗель, и на рынке можно найти несколько вариантов этого приспособления. Короткий тройник не подходит в силу малых размеров и диаметра патрубков, длинный придется укорачивать. Наиболее здравое решение – найти средний тройник.
  • При выборе температурного датчика подойдет модель ТМ-108 (его также ставят на ВАЗ-03, 07, ГАЗ-3102, 3110). Резьба датчика перед установкой смазывается герметизирующим средством: штатная шайба не обеспечивает полной защиты от протечек.

Этапы замены охлаждающей жидкости ВАЗ 2102

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2102 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор с объемом 1.2 литра.

Глобальных отличий в версиях с разным объемом двигателя при замене нет, все действия будут практически одинаковыми.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2102:

  1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).
  2. Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм.
  3. После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3).
  4. Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть.
  5. Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5).

После завершения этой операции не забываем поставить расширительный бачок на место. А также закрутить все сливные пробки, если вы минуете этап промывки.

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

  1. через расширительный бачок ВАЗ 2102 пролейте систему обычной водой. Пробки должны быть открыты;
  2. закрутите сливную пробку и болт;
  3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
  4. запустите двигатель. Прогрейте до 90 градусов;
  5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
  6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
  7. слейте промывку теми же действиями, что и старую жидкость;
  8. закрутите обе пробки;
  9. залейте дистиллированную воду для ополаскивания системы охлаждения;
  10. заведите автомобиль и прогрейте до 90 градусов;
  11. заглушите и дайте остыть до 60 градусов, слейте;
  12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Воздушные пробки могут являться причиной перегрева двигателя ВАЗ 2102 (Жигули), а также его закипания. Очень часто при этом может не работать печка на обогрев.

Итак, приступаем к правильной заливке:

  1. Для начала нужно снять резиновый шланг со штуцера над впускным коллектором (Рис.6).
  2. Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
  3. Продолжаем заливать тосол, до тех пор, пока он не польется из места, обозначенного на рисунке 6. После этого ставим шланг на место.
  4. Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
  5. Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.
