Не срабатывает вентилятор охлаждения ваз 2110 инжектор

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:

1. Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
2. Увеличился расход горючего, причем ощутимо.
3. Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
4. На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
5. Силовой агрегат стало труднее запускать.

При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»

1. ДТОЖ, подключенный к мультиметру, в екости с антифризом

2. Зависимость температуры (слева), сопротивления (справа)

Порядок действий. Пошаговая инструкция

Последствия перегрева двигателя

Люди и автомобили в чем-то схожи между собой. Самый здоровый человек, находясь под жарким солнцем и без головного убора, рискует получить ощутимый удар, который свалит его с ног. Машина, конечно, крепче человека, но и у нее существует свой предел.

Когда температурный режим двигателя превышает норму, начинается разрушительный процесс.

Прежде чем понять, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, необходимо знать о последствиях перегрева. Причем его степень зависит от стадии:

• слабая степень;
• средняя степень;
• сильная степень.

Слабый перегрев двигателя (не более 5-10 минут) не несет в себе никакой угрозы, так как любой опытный водитель быстро отреагирует на возникшую ситуацию и заглушит мотор. Самое худшее, что может произойти, – это оплавление поршней, однако у большинства современных автомобилей проблем из-за слабого перегрева не возникнет.

Средний перегрев (более 20 минут) оказывает уже существенное влияние на двигатель. Примерный список неприятностей, которые могут последовать:

• искривление ГБЦ;
• появление трещин в ГБЦ;
• прогорание прокладок ГБЦ;
• разрушение межкольцевых перегородок;
• пропускание масла через сальники.

Однако это еще не самое страшное, что может произойти.

Сильный перегрев – это реальная угроза двигателю. И речь идет не о том, что не включается вентилятор охлаждения ВАЗ-2110 с инжектором, а о гораздо более серьезных вещах. Повреждаются все детали двигателя, иногда даже возможен взрыв. Но это происходит нечасто, поскольку сам автомобиль себя бережет: у каждой детали своя скорость разрушения, и по этой причине двигатель просто глушится.

Разрушительная волна начинает свое движение из камер сгорания и постепенно затрагивает все детали двигателя:

• Начинают плавиться и прогорать поршни.
• Расплавленные куски алюминиевых поршней касаются стенок цилиндров, из-за чего сильно затрудняется ход поршней, что ведет к их дальнейшему разрушению.
• Если двигатель продолжает свою работу, то уже масло начинает терять свои смазывающие свойства.
• Из-за перегретого масла все трущиеся детали начинают разрушаться.
• Начинается плавление шатунных и коренных вкладышей.
• Под воздействием поршней коленчатый вал переламывается на две части.

В конце концов, все заканчивается тем, что поршень пробивает какую-нибудь стенку блока, что означает полное разрушение двигателя. На фоне этого проблема, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором на 16 клапанах, просто пустяк.

Основные неисправности вентилятора радиатора

Водителю самому под силу убедиться, исправен вентилятор охлаждения радиатора или нет. Для этого нужно запустить двигатель и некоторое время дать ему поработать на холостом ходу.

Когда температура охлаждающей жидкости будет подходить к критической норме (это будет видно на приборной панели), датчик передаст информацию и вентилятор заработает. В это же время дополнительным сигналом водителю будет служить шум из-под капота, а если его открыть, будет видно, как крутится крыльчатка вентилятора.

В случаях, когда охлаждающая жидкость подошла к критической норме, но вентилятор не включился, значит возникла какая-то неполадка.

К основным причинам неисправностей вентилятора можно отнести следующие:

• Поломка привода вентилятора (обрыв ремня, разрушение муфты) из-за которой вентилятор может не включаться.
• Неисправность термостата или блока управления двигателем вентилятора приводит к постоянной работе вентилятора на последней максимальной скорости.

• Обратное направление нагнетания воздуха. Такая проблема возникает, когда полюса электродвигателя подключены неправильно.
• Крыльчатка разрушается из-за износа и повышенных нагрузок.
• «Залипли» контакты реле.
• Возникли проблемы с электродвигателем. Если он вышел из строя, то крыльчатка вращаться не будет.
• Отсутствие напряжения в цепи питания вентилятора. Такая проблема возникает, если обрываются провода или из строя выходит предохранитель.

Чтобы вентилятор служил долго, и ни одна из его частей не ломалась, советуем придерживаться нескольких простых правил.

• При диагностики автомобиля проверяйте температуру охлаждающей жидкости и отслеживайте, как срабатывает вентилятор при приближении к критической отметке.
• Не забывайте проверять уровень охлаждающей жидкости в бачке и при необходимости ее восполнять.
• Контролируйте охлаждающую систему, чтобы не возникало течи.
• На моторах, где вентилятор работает принудительно, не забывайте проверять натяжение приводного ремня.
• Если во время движения, охлаждающая жидкость достигла критической температуры, остановите машину и попытайтесь найти и устранить причину.
• Не забывайте очищать вентилятор охлаждения радиатора от загрязнений не реже раза в год. Тем более, что очистку вентилятора можно провести без демонтажа детали.
• Также советуем проводить каждые 1-2 года мойку пакета радиатора, так как в процессе эксплуатации автомобиля, там скапливаются пух, остатки насекомых, дорожная грязь. Это приводит к снижению эффективности работы радиатора, что в свою очередь повышает частоту срабатывания вентилятора охлаждения ДВС и снижает его ресурс.

Если вы столкнетесь с проблемой поломки вентилятора радиатора в автомобиле Вольво, советуем все же обратиться в специализированный сервисный центр. Специалисты Vollux смогут правильно установить причину поломки, подобрать необходимые детали и выполнить качественный ремонт или замену вентилятора.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

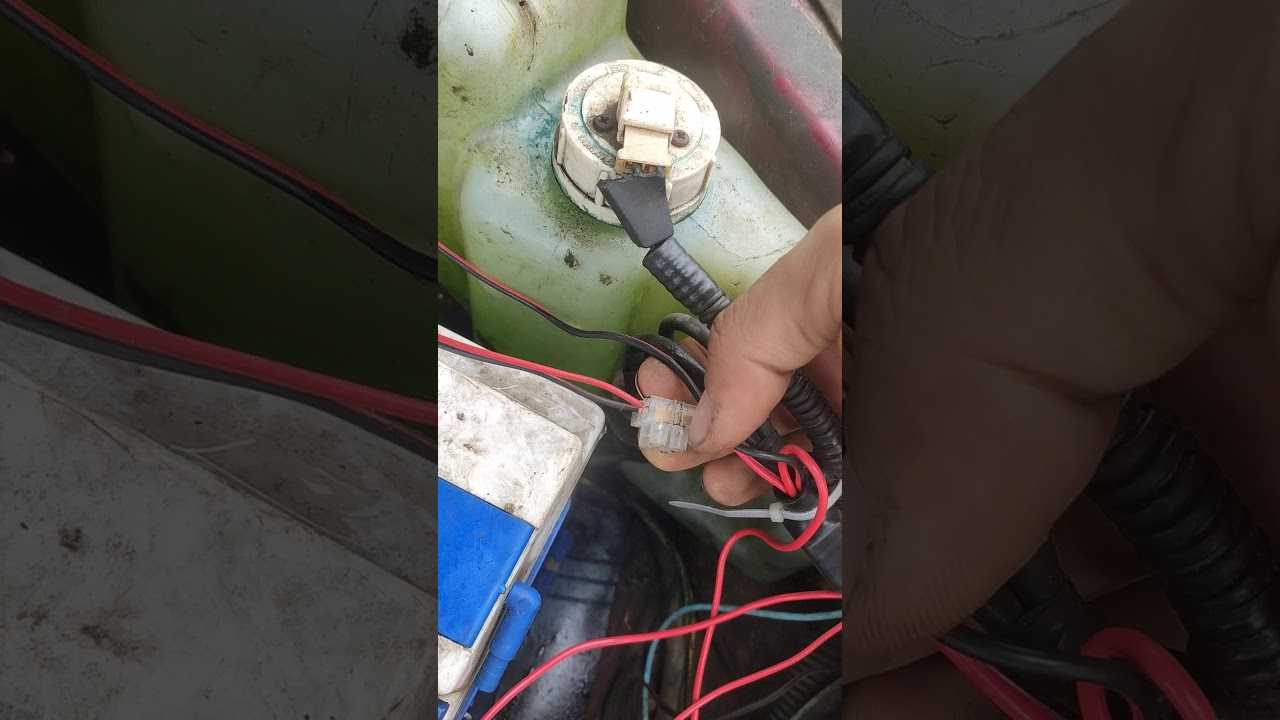

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

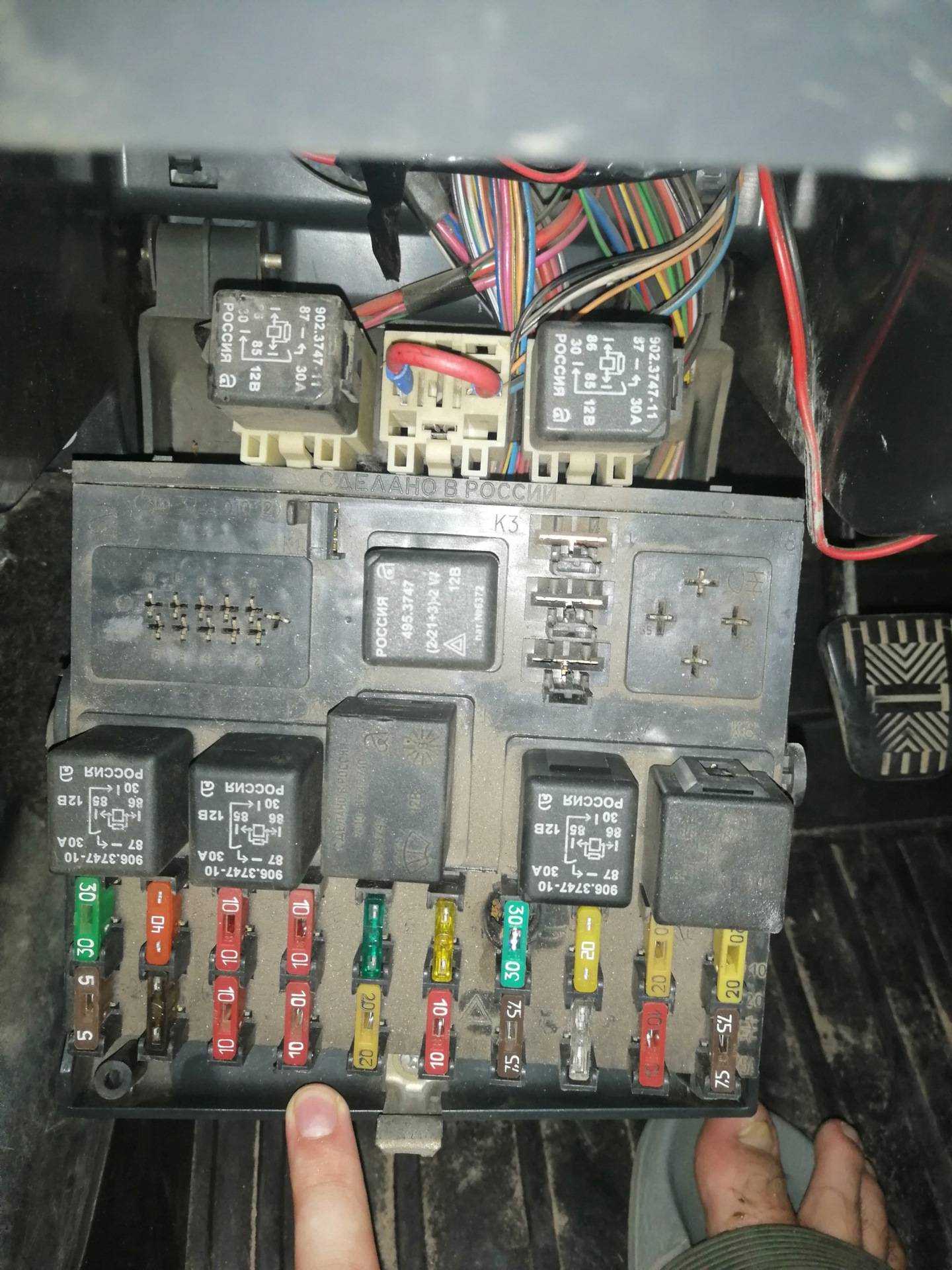

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

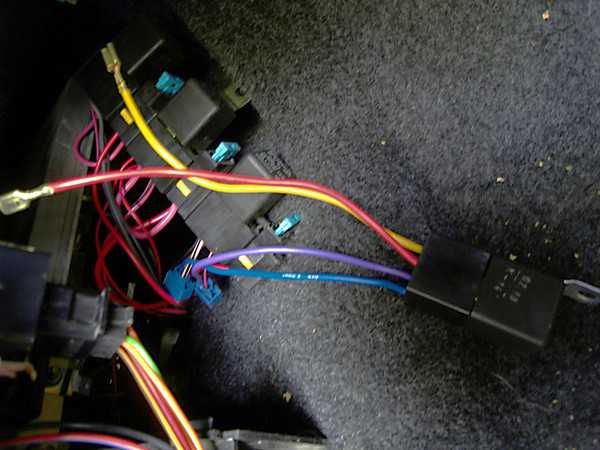

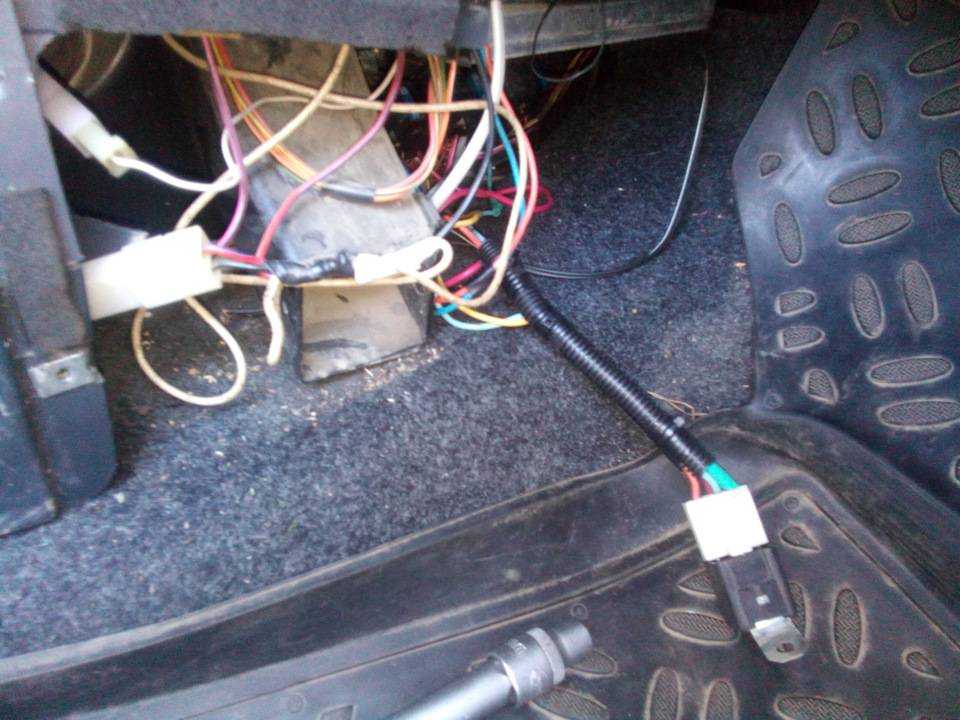

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Как проверить датчик включения вентилятора?

Чтобы произвести проверку на работоспособность, следуйте такой инструкции:

1. Приготовьте ёмкость с глубиной, достаточной для погружения, термометр на 100 градусов, мультиметр, провода.
2. Подсоедините концы двух проводов к измерителю и к термоэлементу.
3. Наполните сосуд.
4. Закрепите элемент сверху (для этого можно использовать нитки или что-либо еще) таким образом, что его металлическая часть была погружена. Проследите, чтобы прибор не прикасался к ёмкости, тепло должно передаваться только из окружающей среды.
5. Осуществляйте нагрев постепенно, отслеживая температурные значения.
6. Смыкание произойдет после достижения определенного уровня нагрева. Это будет означать, что дальнейшая эксплуатация тестируемого образца допустима.

Нужно добиваться соответствия параметров установленным на заводе. Если контакты замкнутся при другом параметре или не среагируют вообще, значит есть повреждения и требуется замена.

Проверка для ВАЗ 2110.

Проверяя собственное транспортное средство, помните, что необходимо учитывать температурные пределы, соответствующие установленным для вашего транспорта.

Вот номинальные данные для некоторых выпусков автомобилей “Волжского автомобильного завода”:

1. Термоэлементы ВАЗ 2110 включаются при 92 °C, а выключаются при 87°C. Производители предлагают конструкции с другими номиналами, но для 2110 это вариант является более приемлемым. В процессе тестировании для этой модели транспорта следует проводить нагрев до 92°C, исправный образец — срабатывает.
2. Защита от перегрева в ВАЗ 2109 действует по иной схеме. Уже при 88°C приоткрывается термостат и ОЖ начинает двигаться по кругу. Если t ° продолжает повышаться и достигает 90°C, запускается вентилятор. Он начинает работать на охлаждение. Контакты замыкаются при 90°C и размыкаются в среде более холодной, чем 90°C.
3. Для ВАЗ 2114 включение инициируется при 102- 105°C, а выключение 85- 87°C. Приобретая новый измеритель, выбирайте аналог вышедшему из строя или ориентируйтесь на эти значения.

Заявленные параметры срабатывания обычно проставляют на самом элементе.

Проверка по соотношению сопротивления и температуры.

Проверить исправность можно, используя для нагрева электрочайник, а также мультиметр, включенный в режиме измерения сопротивления.

1. Во время нагрева электрочайника рабочая часть датчика погружается в холодную воду.
2. К прибору подключается мультиметр. Погружается термометр, способный измерять высокие температуры, после чего чайник включается.
3. В процессе повышения t ° показания сопротивления на приборе будут уменьшаться.
4. Нужно осуществить нагрев до номинального параметра активации термодатчика, теперь значение Ом на мультиметре должно соответствовать номинальному

Проверка без использования термометра.

Еще один способ позволяет произвести измерения без использования термометра.

1. Нагревайте воду до закипания. При этом температура достигнет 95- 97 °C.
2. Отметьте показатели Ом на мультиметре. Они должны соответствовать номинальным для температуры закипания. Отличие слишком большое — датчик подлежит замене.

Сообщений 7

1 Тема от Dmitriy.Kudryashov 2015-06-08 20:43:23

• Dmitriy.Kudryashov
• Новый участник
• Неактивен

• Регистрация: 2015-03-04
• Сообщений: 39Спасибо: 2

Тема: позднее включение вентилятора охлаждения двигателя

здравствуйте. такая проблема: ваз 1.5 16v, бк ШТАТ. по бк задано 95 градусов вкл вертушки, но на деле при 101-110 град только включается. еще бывает не вЫключается, даже при 80 град, пока зажигание не вырубишь. в чем проблема может быть?

2 Ответ от mastepanov2011 2015-06-08 21:25:27

• mastepanov2011
• Участник
• Неактивен

• Регистрация: 2015-04-14
• Сообщений: 137Спасибо: 16
• Авто: Ваз 2111 1.5 v8

Re: позднее включение вентилятора охлаждения двигателя

у меня тоже около 107 или 110 срабатывает,а вот что при 80 не вкл хз

3 Ответ от Dmitriy.Kudryashov 2015-06-08 21:43:01

• Dmitriy.Kudryashov
• Новый участник
• Неактивен

• Регистрация: 2015-03-04
• Сообщений: 39Спасибо: 2

Re: позднее включение вентилятора охлаждения двигателя

раньше как в бортовике задано (95 град) так и срабатывал, при 90 вырубался. теперь вот так. тосол с крышки бачка брызжет когда темпер поднимается уже!

4 Ответ от Sten 2015-06-09 01:28:14

• Sten
• Участник
• Неактивен

• Регистрация: 2015-02-26
• Сообщений: 185Спасибо: 42
• Авто: 2110

Re: позднее включение вентилятора охлаждения двигателя

Поменяй крышку, походу давление не держит.

5 Ответ от 7491cm3x 2015-06-09 05:17:32

• 7491cm3x
• Знаток
• Неактивен

• Откуда: Норильск
• Регистрация: 2015-01-29
• Сообщений: 467Спасибо: 119
• Авто: Ваз 2112 1,5л 16v

Re: позднее включение вентилятора охлаждения двигателя

Глючит ДТОЖ скорее всего. Попробуй поменять.

6 Ответ от sektor_0986 2015-06-13 00:05:35

• sektor_0986
• Бывалый
• Неактивен

• Откуда: г.Астана
• Регистрация: 2014-02-08
• Сообщений: 326Спасибо: 77
• Авто: ваз-2112

Re: позднее включение вентилятора охлаждения двигателя

Глючит ДТОЖ скорее всего. Попробуй поменять.

Полностью согласен, тот что в термостат вкручен. У меня было так, поменял датчик, сначала срабатывал на 95 как положено, но со временем вентилятор стал включаться намного позднее, такое ощущение что на грани закипания, около 110 градусов.

Как часто у вас включается вентилятор?

Как часто у вас включается вентилятор? У меня как мне кажется он включается очень часто Подъезжаю к гаражу вентилятор заработал ,пока ворота открываю поработает и выключается в гараж заезжаю снова включается Вообще как он должен включаться?

В этой теме 11 ответов

После поездки двигатель горячий, у меня тоже у гаража раза 2 успевают пожужжать пока заезжаю. Я этим озадачился, но всё что сделал, это залил родной жижи до максимума, кстати проверьте её уровень. А если совсем беспокоитесь, то вперёд диагностировать на СТО: нормально ли жижа циркулирует в контурах, как работает помпа её качающая. Я например думаю заменить толстые патрубки на прозрачные, тогда будет видно поток жижи и можно будет понаблюдать за работой контуров в разных условиях.

Хорошая мысль. Тогда уж все поменять надо, для наглядности.

У меня между включениями вентилятора от 2 до 5 минут проходит. И у очень многих машин так же слышу такой промежуток. Но перегрев не загорался никогда. Думаю это норм.

реально — на спаське когда медленно по городу едешь — вентилятор часто включается, и перед гаражем тоже. Подключим прибор. например мультитроникс и будем смотреть на температуру двигателя. например на х-трейле. (просто на нем стоит

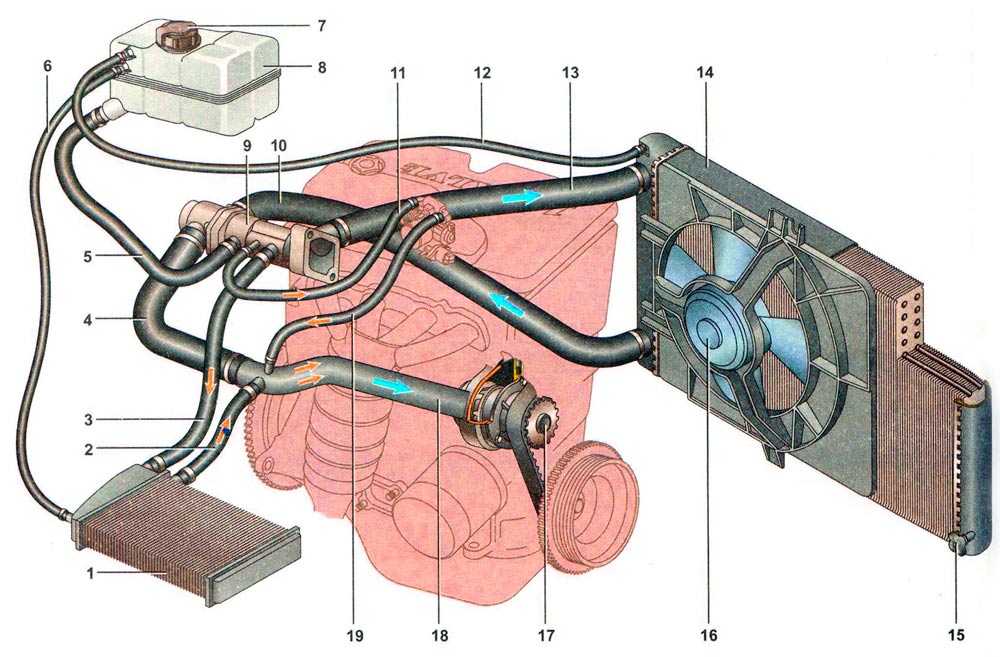

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов

Конструкция представляет собой замкнутый контур, внутрь которого перекачивается теплоноситель центробежным насосом. Температура, создаваемая двигателем, выбрасывается из радиатора в атмосферу. Датчик, установленный на патрубке термостата, определяет порог теплоносителя 105 — 107 градусов Цельсия, выдает информацию на контроллер, контроллер подает сигнал реле, запускающего электродвигатель вентилятора. Прорвало соты радиатора.

Принцип работы системы охлаждения ВАЗ 2110 с 16-ти клапанной форсункой: 1 — радиатор отопителя; 2 — шланг для слива охлаждающей жидкости с радиатора отопителя; 3 — шланг подачи охлаждающей жидкости к радиатору отопителя; 4 — шланг от насоса охлаждающей жидкости; 5 — патрубок расширительного бачка; 6 — патрубок отвода пара радиаторного отопителя; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9 — термостат; 10 — шланг для снятия охлаждающей жидкости с радиатора двигателя; 11 — патрубок для подачи жидкости к дроссельному узлу; 12 — патрубок отвода пара радиатора двигателя; 13 — шланг для подачи жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подающий патрубок насоса охлаждающей жидкости; 19 — патрубок для отвода охлаждающей жидкости из дроссельного узла.

Правила техники безопасности

• После того, как двигатель остынет, откройте крышку расширительного бачка.
• При работе под капотом остерегайтесь вращающихся лопастей, горячего двигателя.
• Используйте вспомогательные и исправные провода сечением 2 мм.
• Используйте стандартные предохранители требуемого номинала.
• Он работает как полезный инструмент.
• Изолируйте «оголенные» контакты, избегая коротких замыканий в проводке.

Состав системы охлаждения ВАЗ 2110

Выделить какой-то элемент, наиболее важный, очень сложно, так как главную роль в системе охлаждения играют все узлы. Начнем с первого, что бросается в глаза. Это расширительный бачок с пробкой, в которой имеется два клапана (впускной и выпускной). Во время работы двигателя происходит нагрев охлаждающей жидкости, она расширяется. Бачок необходим для выброса излишков жидкости из системы.

Радиатор, вентилятор и датчик температуры – это детали, расположенные в передней части автомобиля. Радиатор необходим для эффективного охлаждения жидкости в системе. Вентилятор срабатывает от датчика, обдувает сильным потоком воздуха радиатор. За счет обдува происходит значительный отбор тепла от радиатора. Датчик – это простой выключатель, контакты которого замыкаются при определенной температуре.

Помпа, установленная в блоке двигателя, приводимая в движение ремнем ГРМ, необходима для обеспечения циркуляции охлаждающей жидкости в системе. А термостат просто переключает круги охлаждения. Радиатор имеется и в системе отопления, он установлен в печке (улитке). К нему идет один патрубок от блока (горячая жидкость) через краник, установленный на кузове. И один патрубок выходит от печки и направляется к термостату.

Патрубки и хомуты – это уже второстепенные детали, но они влияют на работу всей системы, так как именно по ним двигается охлаждающая жидкость. Малейшая трещина в патрубке может стать причиной быстрого понижения уровня охлаждающей жидкости, повышения ее температуры. В блоке двигателя имеется один-два датчика температуры, необходимы они для работы указателя температуры и ЭБУ.

Какого еще обслуживания требует система охлаждения?

Помимо промывки системы «внутри» (с заменой антифриза), необходимо следить за состоянием радиатора . Его забивает летящая с дороги грязь, которая со временем превращается в этакую «шубу», не позволяющую воздуху продувать радиатор и эффективно охлаждать мотор. Чтобы этого избежать, желательно раз в те же пару-тройку лет промывать радиатор снаружи : обычно для этого требуется снять его и помыть мойкой под низким давлением, чтобы не повредить.

9. В каких случаях должен включаться вентилятор системы охлаждения?

Вентилятор включается даже на непрогретой машине, если работает кондиционер : в этом случае он вращается на первой, пониженной скорости. Это штатный режим.

Кроме того, он включится на второй, высокой скорости, если температура двигателя приблизилась к максимальной : он охладит жидкость, температура мотора упадет на 10-20 градусов, и вентилятор выключит вторую скорость. Потом, когда мотор снова прогреется до верхней рабочей отметки — вентилятор опять включится. И так далее — это нормальный рабочий режим.

Вентилятор включится на вторую скорость на непрогретой машине или будет постоянно молотить на непрогретом автомобиле, если в системе охлаждения есть неисправности , зафиксированные блоком управления (попросту — «мозгами») двигателя. Например, если вышел из строя датчик температуры — вентилятор превентивно включается на максимальный обдув, чтобы гарантированно не перегреть двигатель.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
5. Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
6. После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
7. Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
8. Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

1. Демонтируйте воздушный фильтр.

2. Открутите болты крепления, отмеченные стрелками.

Рекомендуем: Замена замка зажигания lada 21043 (ваз 21043)

Рабочая температура двигателя на ВАЗ-2110 — есть ли разница?

Рабочая температура двигателя на панели приборов.

Завод прогнозирует нормальную рабочую температуру двигателя в пределах от 87 до 103 градусов. На поддержание температуры в этих рамках могут сильно влиять некоторые моменты, связанные с производительностью и качеством элементов системы охлаждения. Давайте кратко рассмотрим каждый из них.

Радиатор охлаждения

Радиатор охлаждения двигателя забит сотами.

Регулярная чистка радиатора обеспечит правильную работу двигателя и поможет предотвратить закипание антифриза

При проверке состояния радиатора особое внимание уделяем наличию протечек и целостности сот, отсутствию трещин в бачках и состоянию труб

Помпа

Утечка антифриза из-под помпы.

Поддержание нормальной рабочей температуры антифриза также зависит от КПД насоса. Основные неисправности насоса включают выход из строя подшипников, утечки и разрушение рабочего колеса насоса.

Это может произойти как из-за физического повреждения рабочего колеса, так и из-за процессов кавитации. Кавитация часто возникает из-за использования некачественного антифриза или его преждевременной замены.

Термостат

Расположение термостата под капотом.

Например, двигатель может не прогреться до допустимых 87-90 градусов из-за заедания клапана. Однако очень часто сбои в работе термостата возникают из-за качества термоэлемента. Хотя каждый термостат имеет маркировку на корпусе, где указана температура срабатывания клапана, указанная температура не всегда соответствует действительности.

Так, при указанной температуре срабатывания 85 градусов термостат может пропускать жидкость по широкому кругу даже при ее нагреве до 75-80 градусов. В результате температура не будет соответствовать норме, двигатель не сможет прогреться до оптимального значения. Единственное средство — проверить термостат перед установкой. Для этого корпус термостата помещают в емкость с водой и нагревают до заданной температуры, периодически проверяя состояние клапана. Несоответствие температуры срабатывания термостата даже на 3-5 градусов не позволит получить оптимальную рабочую температуру во время движения.

Датчики, прошивка ЭБУ и вентилятор

Датчик температуры расположен рядом с корпусом термостата.

Датчик посылает электрический импульс на электронный блок управления, который, в свою очередь, дает команду на запуск охлаждающего вентилятора. Нормальная температура, при которой должен запускаться вентилятор, составляет 105 градусов. Если показания датчика неверны, вентилятор запустится раньше (в этом случае антифриз не нагреется нормально) или позже. Тогда возможен перегрев двигателя и закипание антифриза, особенно некачественного.

Как заменить

Самый быстрый и простой способ узнать причину отсутствия включения или постойной работы вентилятора – замена ДВВ на заведомо исправное изделие. Чтобы еще больше не запутаться, не рекомендуется использовать б/у изделия, а также датчики, приобретенные в не проверенных торговых точках.

Для выполнения работ по замене ДВВ необходимо подготовить новую деталь, набор гаечных ключей, ветошь и емкость для сбора охлаждающей жидкости. Процесс снятия старой детали и установки нового датчика выглядит следующим образом:

1. Установить автомобиль на ровную площадку.
2. Отключить минусовую клемму аккумулятора.
3. Открутить крышку расширительного бачка.
4. Отсоединить провода от ДВВ.
5. Подставить под двигатель широкую емкость для сбора охлаждающей жидкости.
6. С помощью гаечного ключа на «30» выкрутить неисправную деталь.
7. Установить новый ДВВ.
8. Подключить к датчику провода.
9. Залить охлаждающую жидкость в расширительный бачок.
10. Закрыть крышку.
11. Подключить аккумулятор.

После запуска двигателя ему необходимо дать поработать в течение 15–20 минут. За это время температура охлаждающей жидкости достигнет уровня, при котором происходит смыкание контактов термореле и вентилятор начнет вращаться.

Температуры, при которых включается вентилятор

Обычно вентилятор начинает работать при температуре охлаждающей жидкости около 92-94°C. В этот момент термостат открывается, и охлаждающая жидкость начинает проходить через радиатор и охлаждаться.

Важно отметить, что эти значения являются примерными и могут незначительно отличаться в зависимости от условий эксплуатации и настроек автомобиля. Регулировка работы вентилятора может проводиться специалистами при необходимости, с учетом конкретных условий эксплуатации и рекомендаций производителя

При прогреве двигателя температура охлаждающей жидкости может несколько повыситься, прежде чем термостат откроется и вентилятор включится. Это нормально и помогает быстрее достичь оптимальной температуры работы двигателя.

Если температура охлаждающей жидкости продолжает повышаться и достигает более 100°C, возможно, следует проверить систему охлаждения на наличие проблем. Неправильная работа вентилятора или другие неисправности могут привести к перегреву двигателя и его повреждению.

Важно следить за работой вентилятора и температурой охлаждающей жидкости, особенно в условиях повышенной нагрузки или при длительной езде по городу в жаркую погоду. Регулярное обслуживание системы охлаждения и своевременное устранение неисправностей помогут предотвратить перегрев двигателя и повысить надежность работы автомобиля

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

1. Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
2. Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
3. Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
4. Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

• снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
• найти нужное нам реле (1 из 3);
• заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

• если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
• в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
• если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
• если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.
