Неисправности датчика коленвала ваз 2110 8 клапанов их устранение

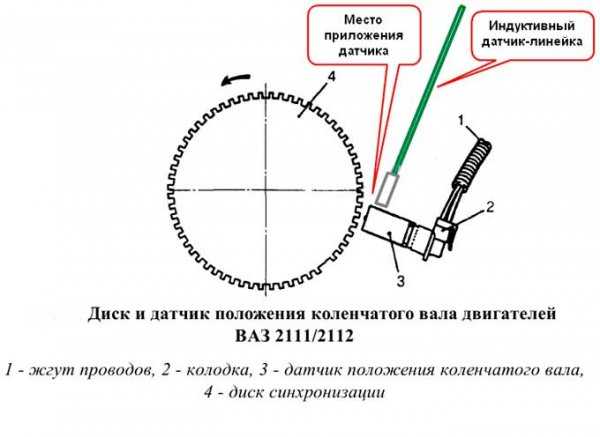

Индуктивный (магнитный) ДПКВ

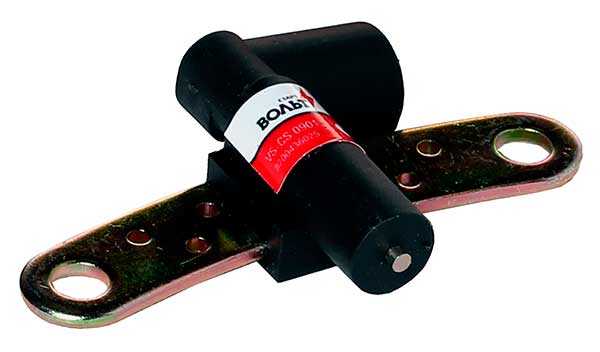

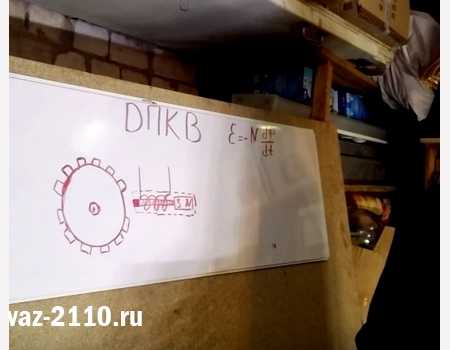

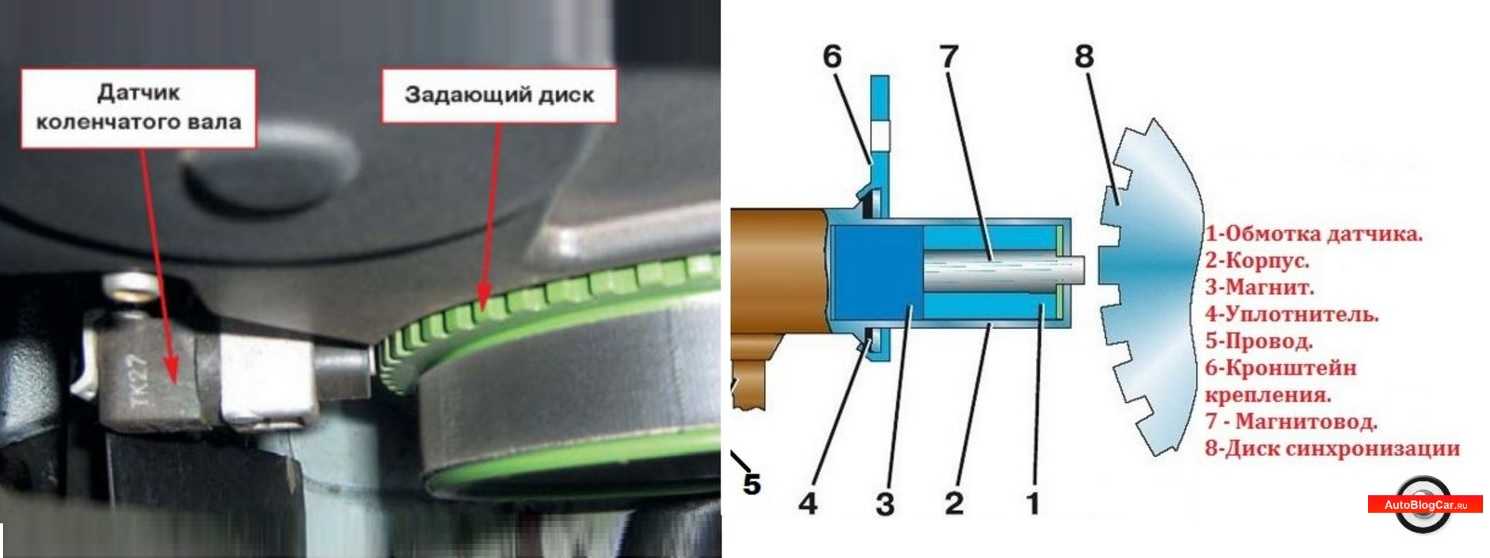

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке.

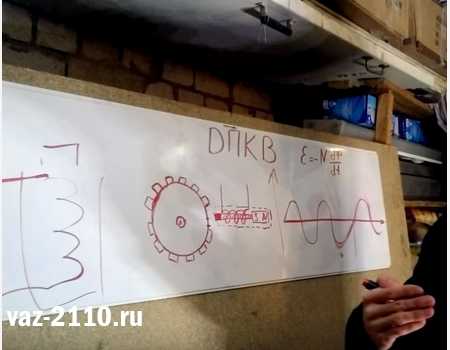

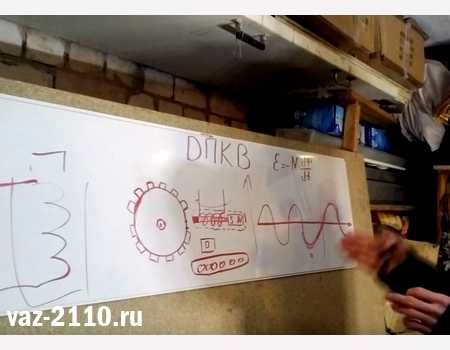

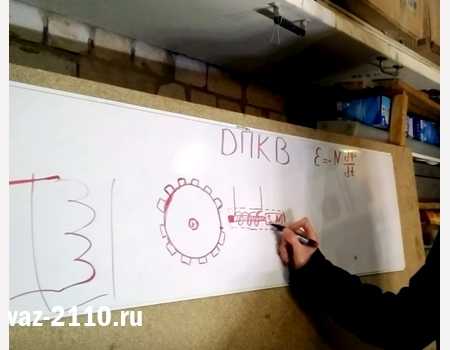

При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

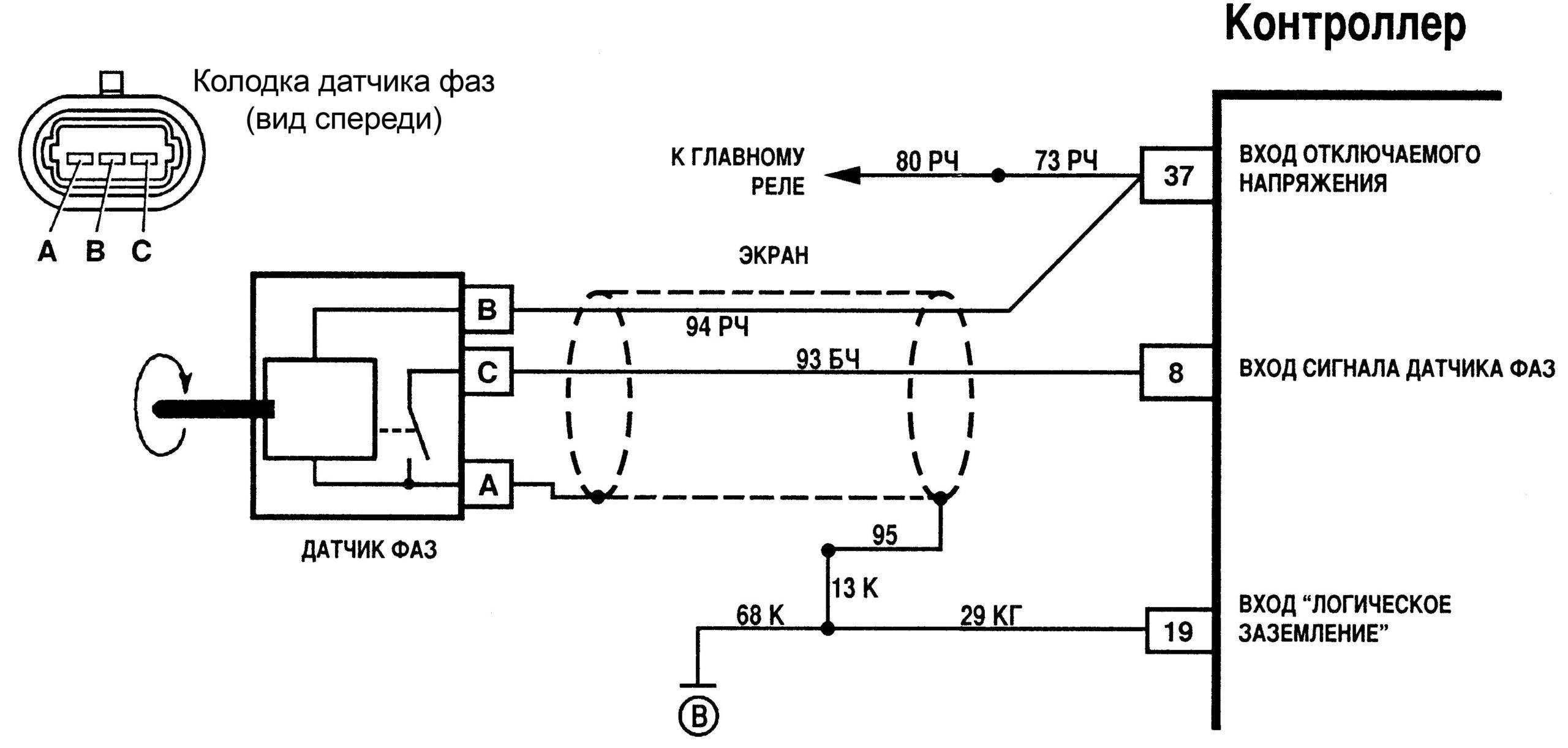

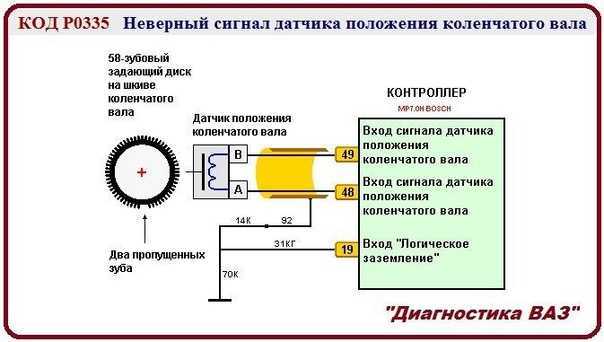

Как система топлива получает сигнал от датчика?

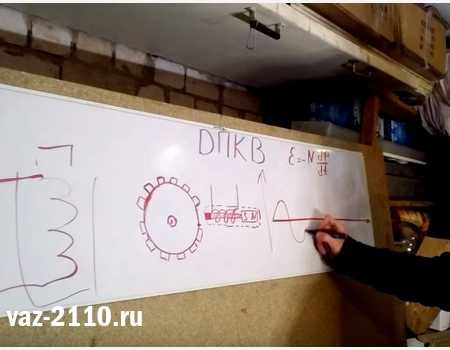

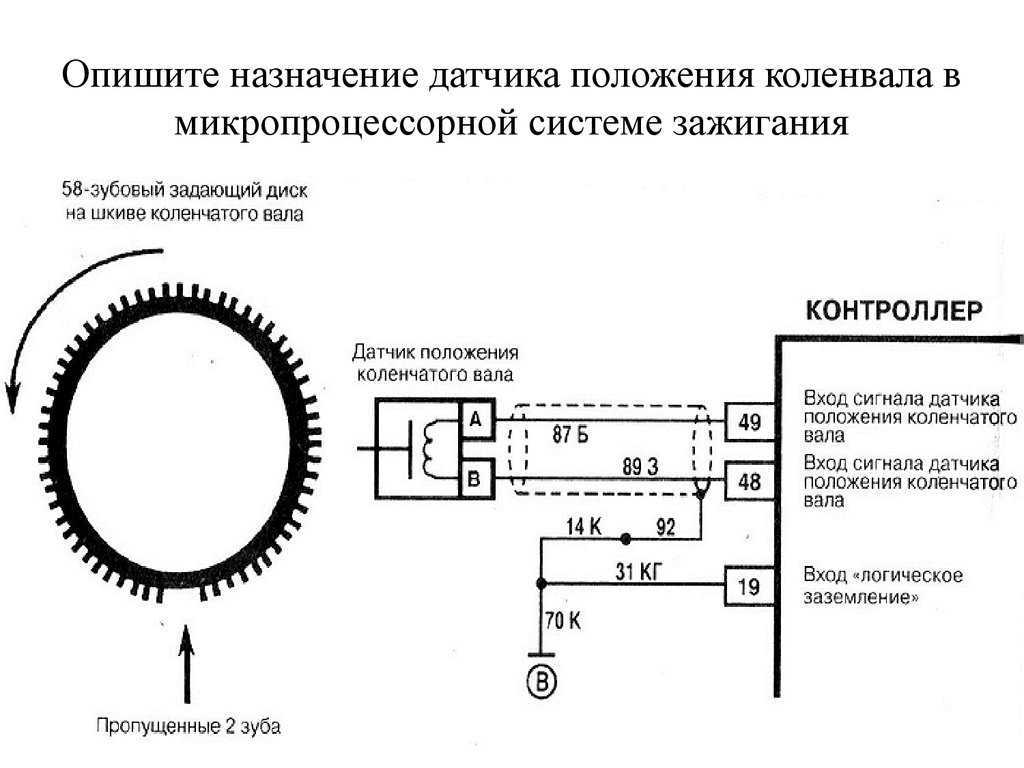

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

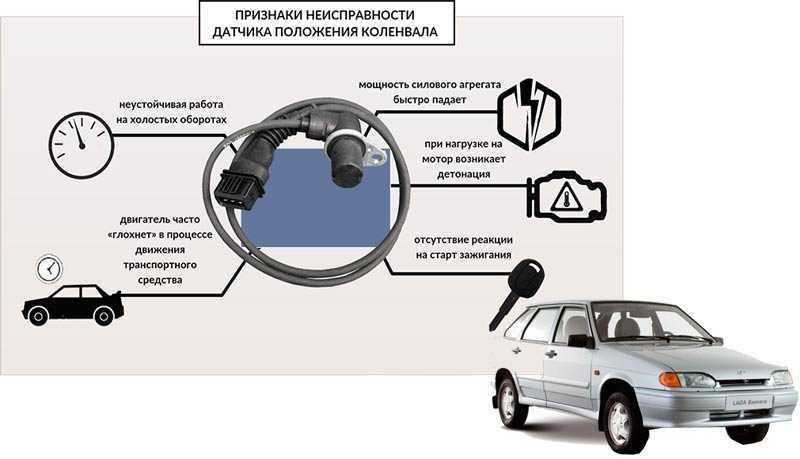

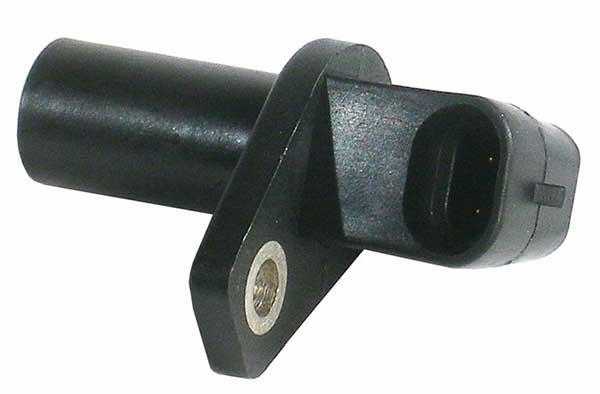

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться данная деталь? Обычно на «ВАЗ-2110» датчик коленвала редко выходит из строя. Однако при его неисправностях (или неправильной работ на загорается красная лампа «Чек Энджин» (CHECK ENGINE), что дословно переводится как «проверьте двигатель». При этом в памяти ошибок контроллера появляется код 19 либо 35.

Конечно, самый тяжелый случай при выходе из строя датчика коленчатого вала — это невозможность нормального запуска двигателя. В таком случае можно сказать, что ДПКВ не работает вовсе. Решением данной проблемы может послужить лишь полная его замена.

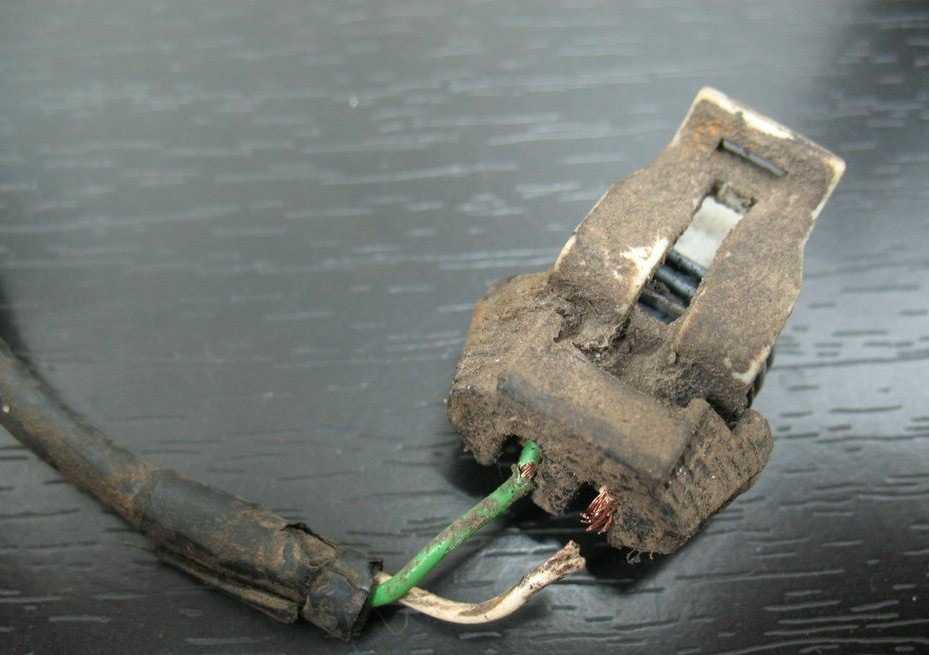

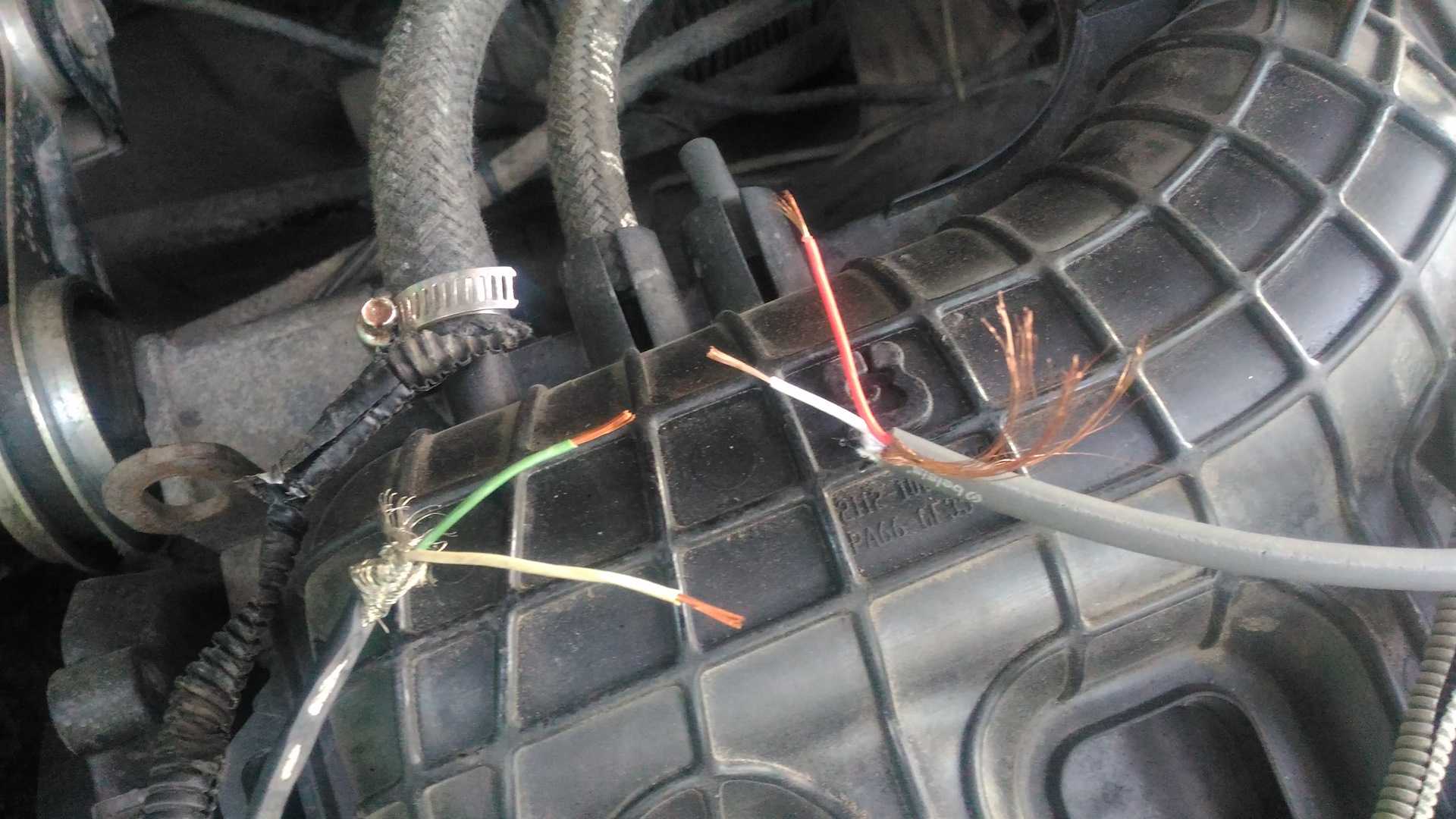

Очень часто датчик положения коленвала выходит из строя постепенно. При этом водитель ощущает существенное падение мощности двигателя, начинаются «провалы» и даже детонация при высоких оборотах. Также симптомом неисправностей такого устройства могут стать плавающие (нестабильные) обороты мотора на На датчик коленвала иногда становится причиной повышенного расхода топлива. Хотя возможно, проблема скрывается в слабом контакте или в обрыве проводов, но в любом случае эту деталь необходимо проверить.

Замена ДПКВ ВАЗ 2112 своими руками

Точно определив поломку этой детали можно приступить к замене датчика своими руками. Для выполнения этой операции понадобятся следующие инструменты и материалы:

• Набор гаечных ключей и торцовых головок.
• Новый ДПКВ.
• Шлицевая отвертка.
• Ветошь.

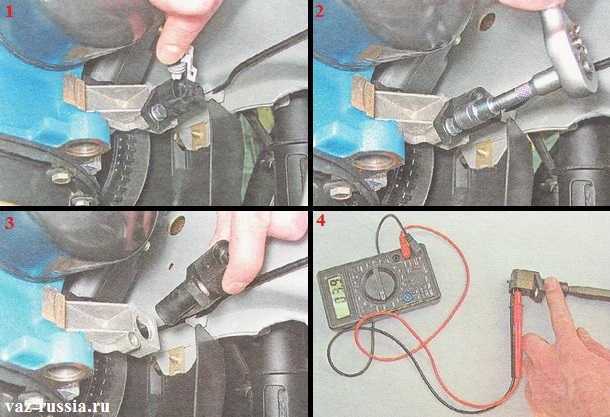

Работу по замене ДПКВ рекомендуется осуществлять в такой последовательности:

1. Установить автомобиль на ровную поверхность.
2. Зафиксировать машину противооткатными башмаками и активировать стояночный тормоз.
3. Отключить минусовую клемму аккумулятора.

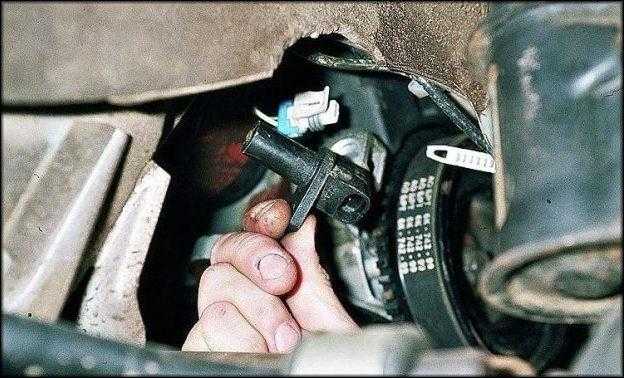

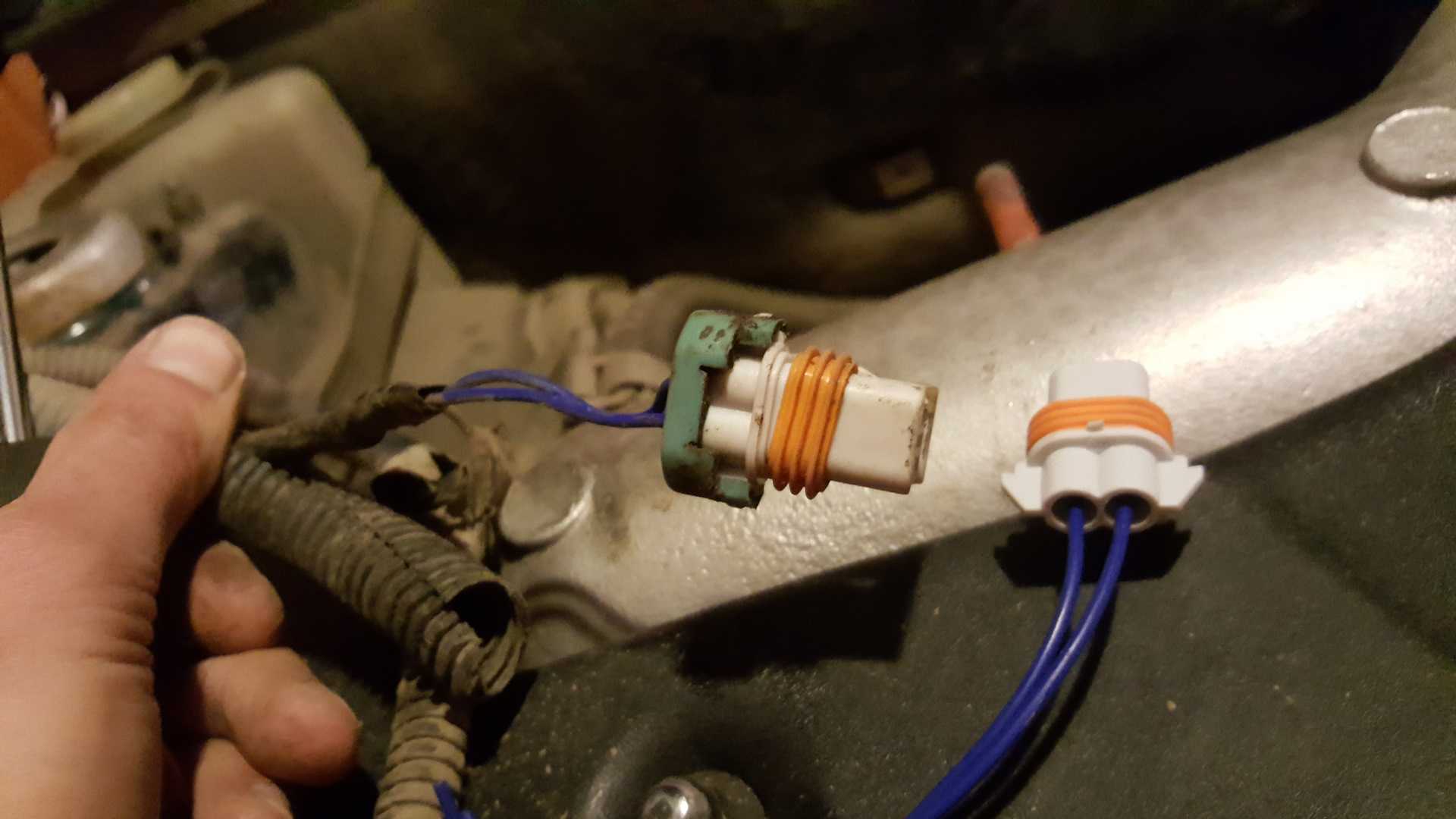

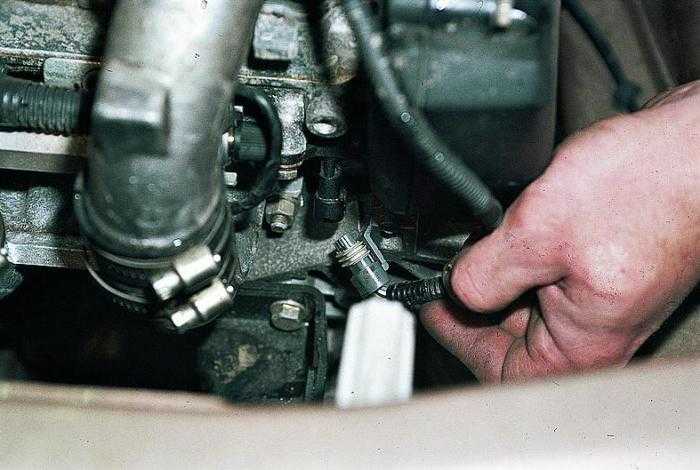

4. С помощью отвертки поддеть колодку с проводами и отключить ее от ДПКВ.

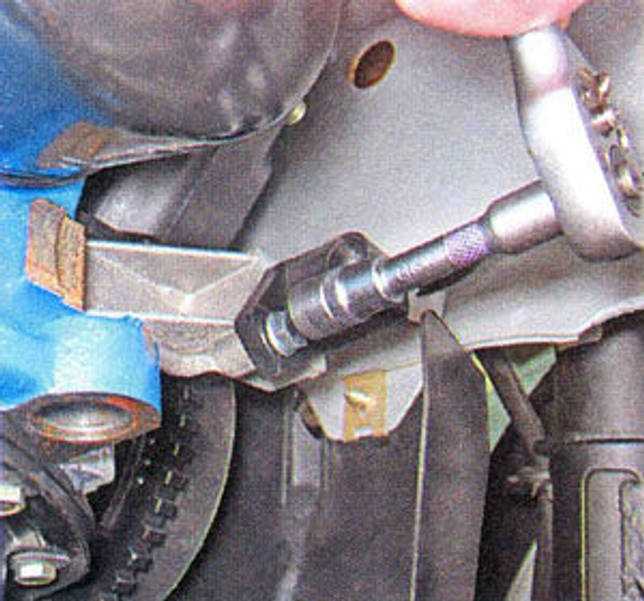

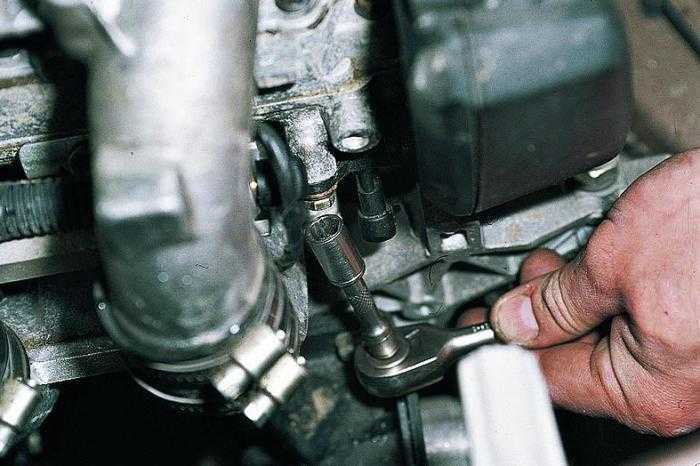

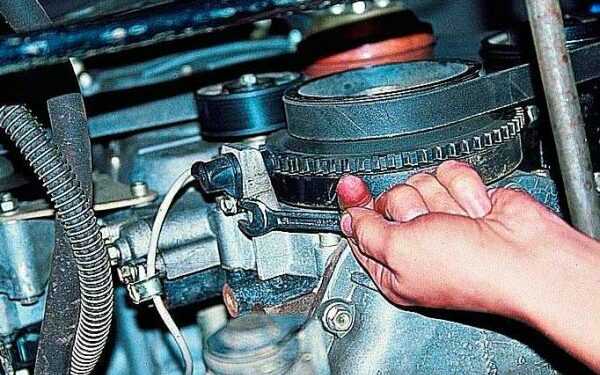

5. Торцовым ключом на «10» выкрутить болт, удерживающий датчик.

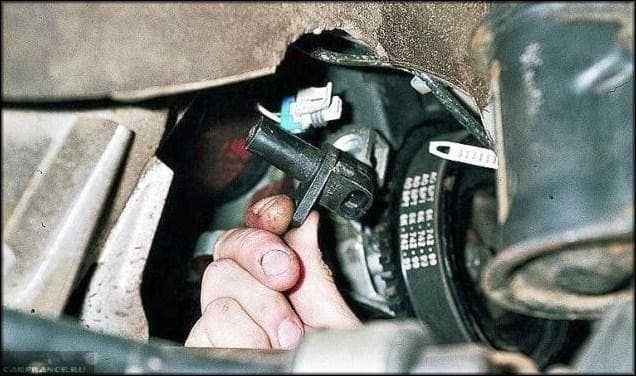

6. Извлечь ДПКВ.

После дефектовки посадочного места, устанавливается новая деталь в обратном снятию порядке. После завершения монтажных работ следует проверить работоспособность ДПКВ.

Для этой цели необходимо завести двигатель, прогреть его и проехать на автомобиле несколько километров при различных нагрузках на ДВС. Если каких-либо отклонений от нормы не будет обнаружено, то замена датчика коленвала может быть признана успешной.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

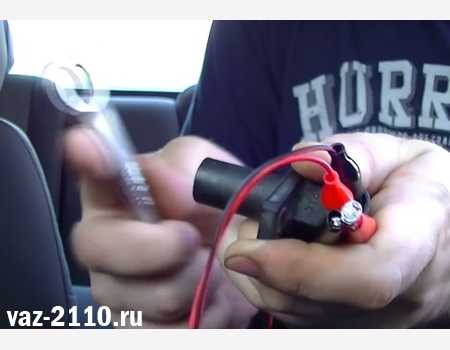

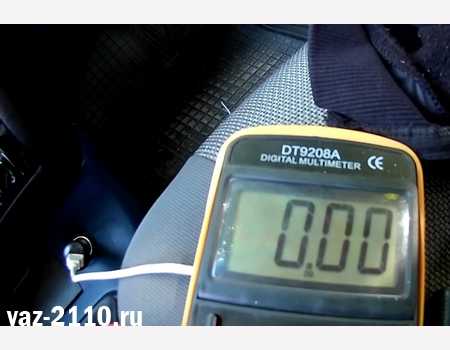

Мультиметр используется следующим образом:

1. Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2. Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1. Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2. Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3. Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

https://youtube.com/watch?v=WvzsDQkwZZo

Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1. К выводам датчика положения коленвала нужно подсоединить щупы;
2. Запустить программное обеспечение;
3. Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Сегодня мы поговорим про датчик положения коленвала двигателя, где он находится, признаки его неисправностей, способы его проверки на различных авто с использованием приборов.

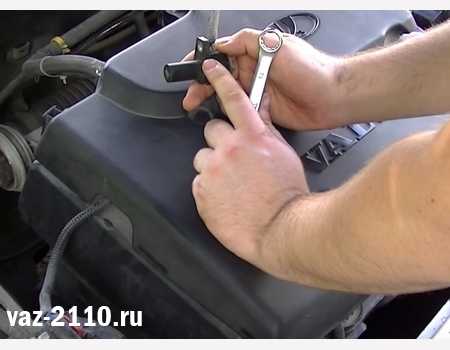

Проверка Датчик коленвала ВАЗ 2110 на исправность

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины; проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки датчик коленвала ВАЗ 2110

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

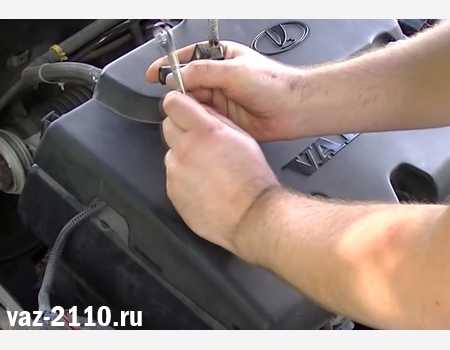

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

https://youtube.com/watch?v=-x5KaseCegk

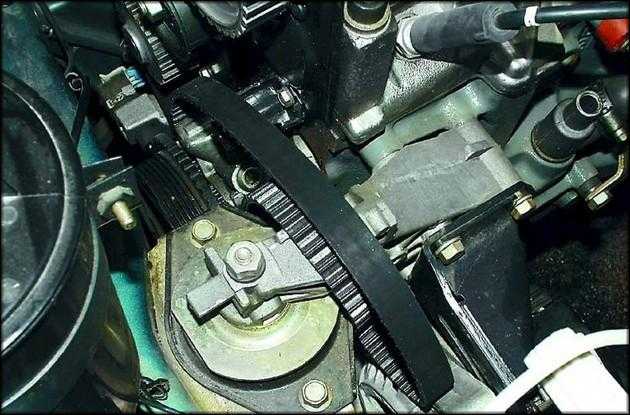

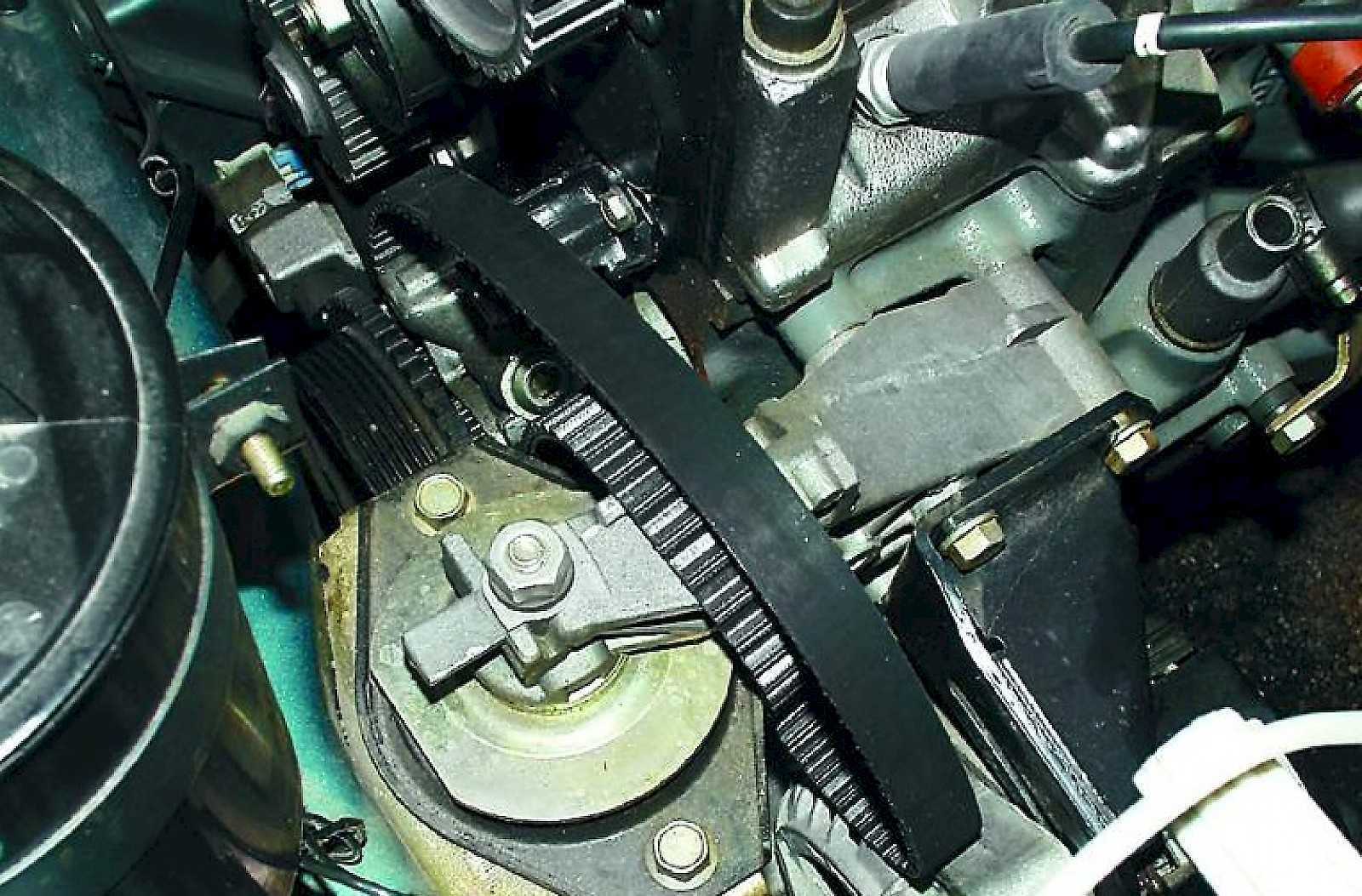

Где устанавливается на «ВАЗ-2110» датчик коленвала?

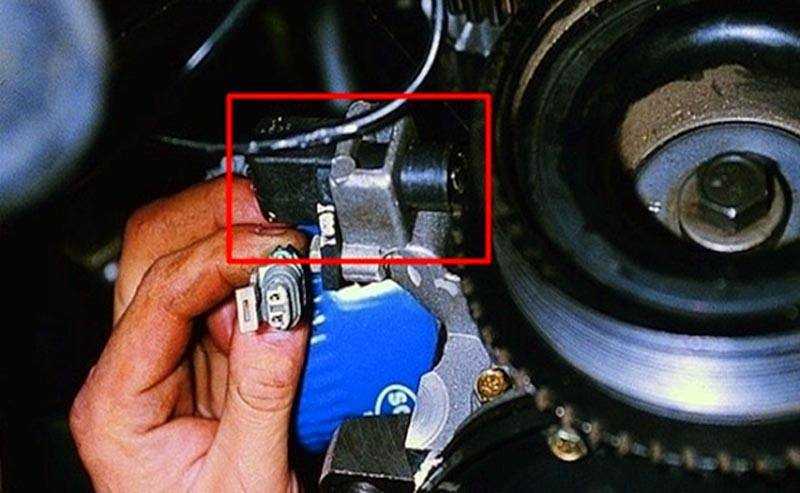

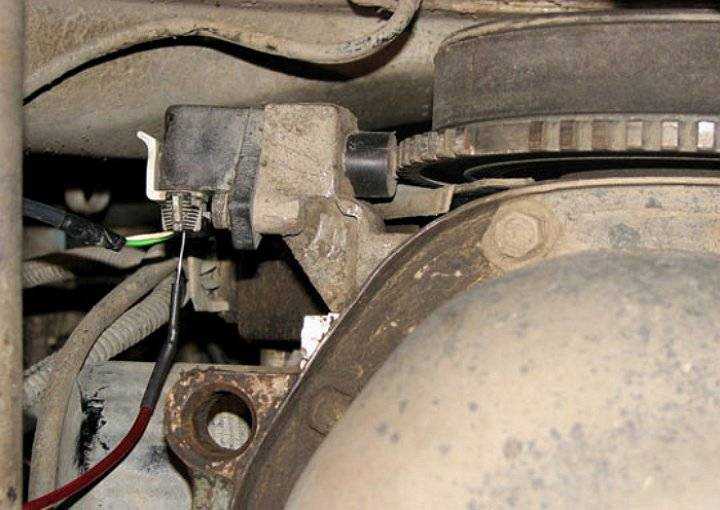

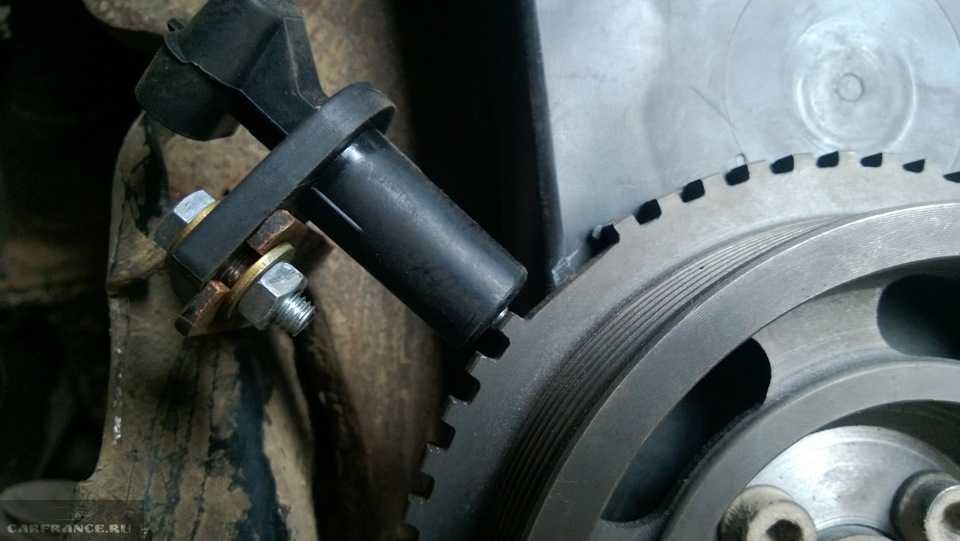

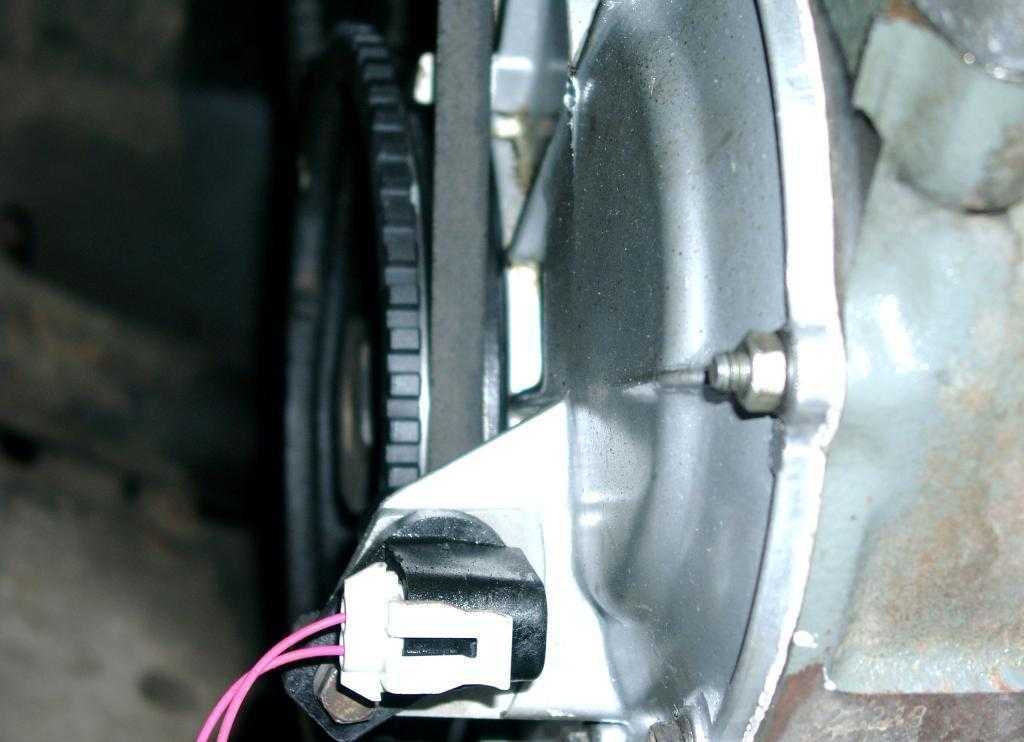

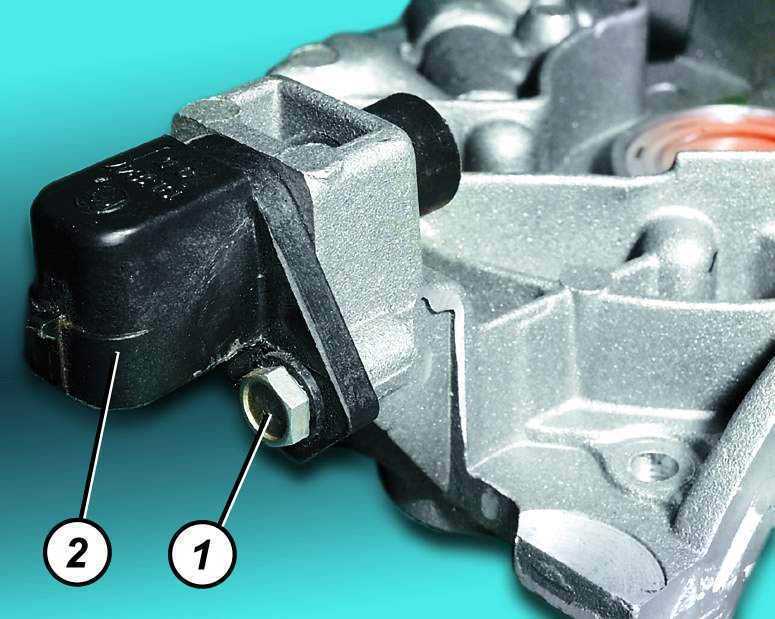

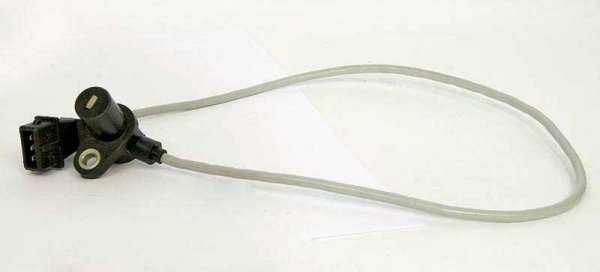

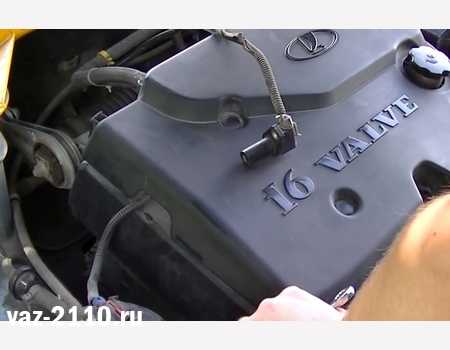

А расположен ДПКВ на кронштейне возле шкива привода генератора. Данное местонахождение устройства является очень неудобным для замены, поэтому к нему дополнительно подключен длинный провод с разъемом. Обычно его длина составляет до 70-80 сантиметров. Как выглядит данная деталь вы можете увидеть на фото справа.

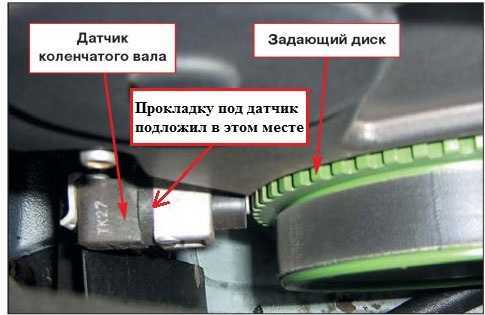

При замене ДПКВ выставляется зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником составляет не более полутора миллиметров. Данное значение может варьироваться в зависимости от расположения прокладок между ДПКВ и посадочным гнездом.

Замена

Если DPCV имеет признаки повреждения, он будет заменен без ремонта. Контроллер расположен в неудобном месте и крепится болтом к крышке масляного насоса. Как удалить элементы шаг за шагом.

• Выключите зажигание и отсоедините отрицательную клемму аккумулятора.
• Найдите датчик масляного насоса и отсоедините разъем. Провод от контроллера ведет к планке разъема, и вы можете найти его по проводу.

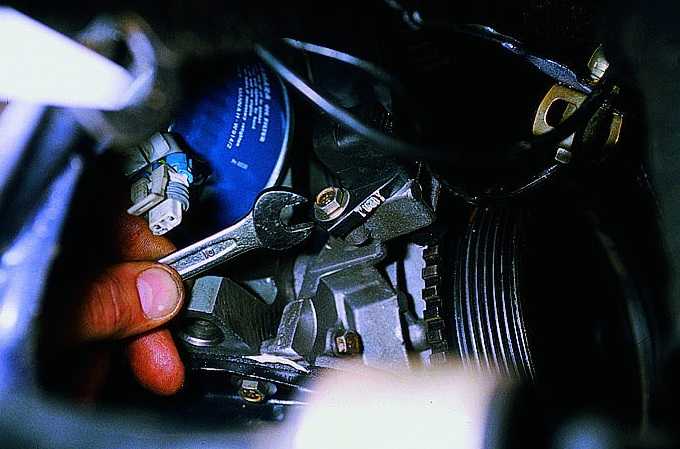

• Открутите отдельные винты гаечным ключом на 10 мм.
• Устройство снимается.

Перед установкой нового компонента тщательно очистите держатель датчика и штекер разъема и проверьте целостность проводки. Это позволит избежать быстрого разрушения нового компонента.

Если проблема с двигателем вызвана недостаточным сигналом от разъема датчика к ЭБУ, проверьте целостность проводки. Диагностика электроники, если сигнал есть, но электроника не реагирует, должна проводиться в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронного блока.

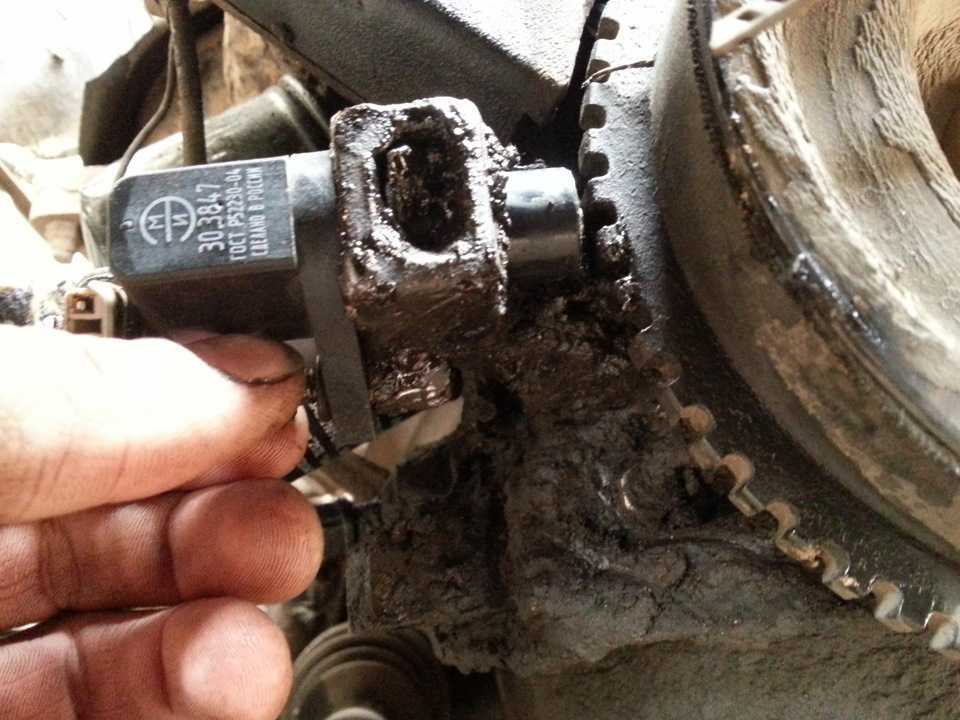

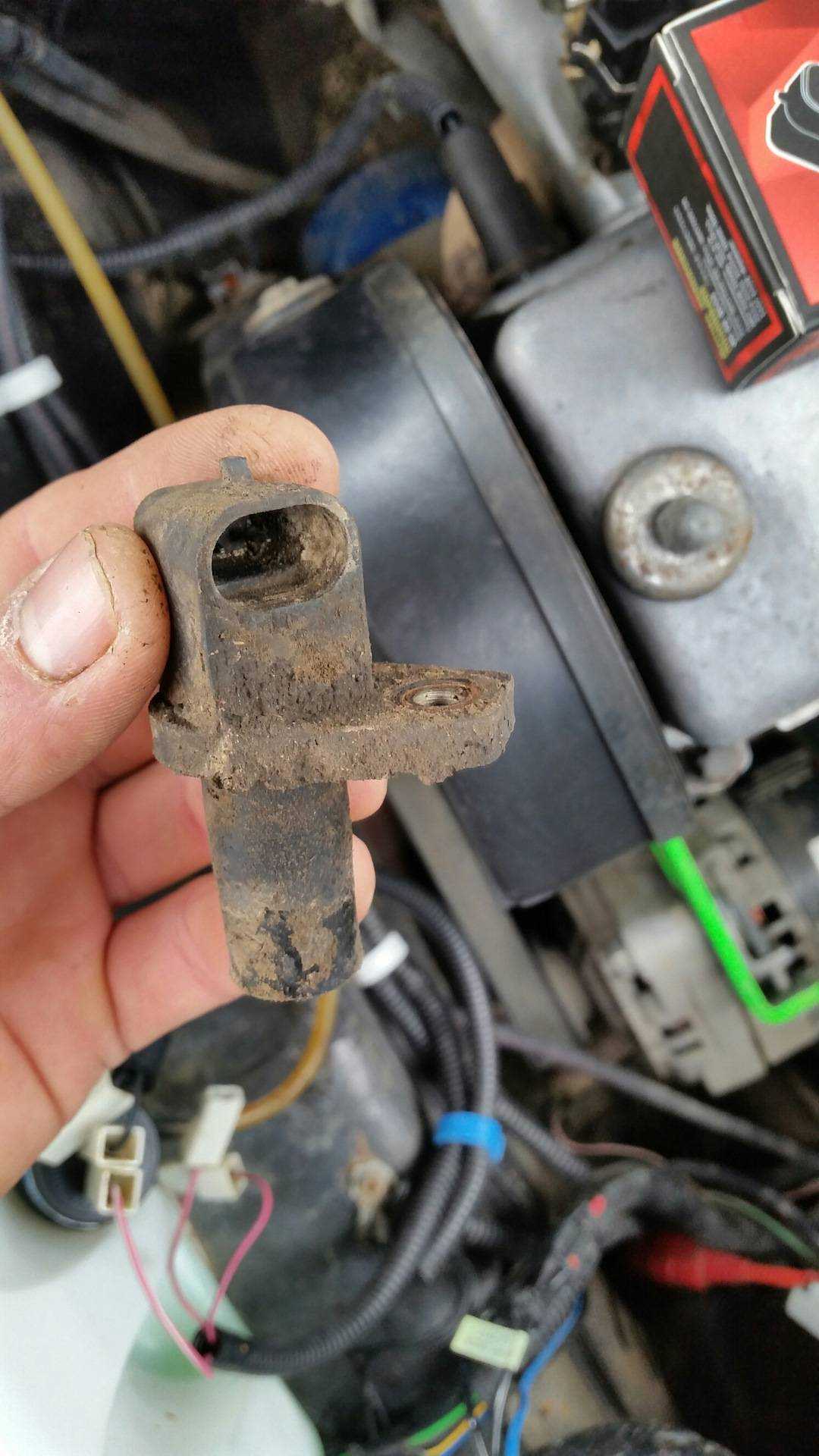

В половине случаев датчики выходят из строя из-за банального загрязнения. Контроллер расположен рядом с масляным насосом и может выбрасывать капли. Когда масло попадает на считывающий элемент датчика, оно засоряет его поверхность, вызывая окисление и препятствуя правильной передаче данных.

Проверка ДПКВ на исправность

Чтобы убедиться в подозрениях о поломке именно датчика коленвала, рассматриваются два самых вероятных случая возникновения его неисправности. В обоих из этих случаев понадобится демонтаж прибора посредством ключа на резьбу под десять. Перед операцией на картере и самом датчике рисуются метки, которые позже помогут докрутить устройство до начального угла поворота.

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины; проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.
