Датчики и механизмы системы управления двигателем змз-51432

Технические характеристики

Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость.

Рассмотрим, основные технические характеристики мотора:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Тюнинг двигателя Патриот Буханка Хантер ЗМЗ-409

Форсирование ЗМЗ 409. Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои

170 л.с. с существенным увеличением крутящего момента внизу. Как строить быстрые верховые моторы, было описано в статье по 406-му двигателю ТУТ.

Обслуживание мотора

Данный мотор нельзя назвать прихотливым в обслуживании. Для поддержания нормальной работы достаточно использовать качественное топливо и не экономить на технических жидкостях. Их также нужно своевременно заменять, иначе определенные элементы двигателя будут изнашиваться. Не стоит забывать про охлаждающие жидкости, смазки, уровень масла. Именно поэтому специалисты рекомендуют в первую очередь проверять:

1. Какой уровень моторного масла в двигателе. В случае, если он низкий, то заменить. При этом часто доливать масло, если его уровень выше среднего, тоже может навредить системе.
2. Охлаждающая жидкость обязана быть. Без нее нагрев двигателя будет слишком большой, что может привести к поломке или износу.
3. Просматривать ремни и цепи, чтобы уровень их натяжения оставался оптимальным.
4. Проверка форсунок. Периодически их нужно также чистить.

Исходя из отзывов владельцев ЗМЗ 409, то слабым местом мотора считают помпу. Она может прийти в неисправность очень быстро, если за нею не следить. Также по мнению владельцев свечи зажигания – второе слабое место двигателя и часто ломается.

Рекомендации по проведению проверок систем двигателя

Проведение проверок систем – обязательно. Без этого вряд ли двигатель, да и само транспортное средство проживет долго. Общие рекомендации, когда проводить проверки, выглядят так:

1. Каждые 6 месяцев или каждые 10 тыс. км проводить замену моторного масла. Также рекомендуется сразу менять и фильтры.
2. Минимум 1 раз в год проверять системы вентиляции, свечей, аккумулятора, цепей ГРМ и ремней. В идеале проверка должна происходить каждые 20 тыс. км.
3. Раз в 1,5 года менять фильтры – топливные и воздушные. Можно осмотреть выпускной коллектор.
4. Каждые 40 тыс. км проводить осмотр и замену шлангов системы охлаждения. Также при необходимости заменить или обновить жидкость в систему.
5. Каждые 90 тыс. км. – цепь и ролики ГРМ необходимо менять. Также замене подлежат натяжители.

Среди положительных сторон данной модели указывают на качество выполнения крутящего момента, высокая надежность и доступность. Даже при возникновении поломок всегда можно заменить деталь, не делая каких-то сложных заказов.

Также пользователи двигателя отмечают, что новые модели ЗМЗ 409 требуют внимательного отношения к качеству масла и бензина. Некачественные жидкости в системе могут принести немало неприятных сюрпризов. Учитывая, что сама модель имеет высокий уровень потребления топлива, то для некоторых владельцев такая прихотливость мотора может оказаться негативным моментом.

Как проверить датчик коленвала на уаз

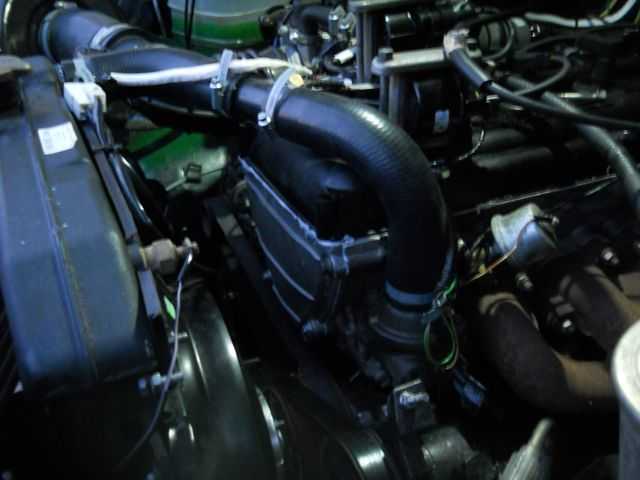

Датчик синхронизации — индуктивного типа (2612.1.113 Bosch или 406.3847113) установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя.

Датчик представляет собой стержневой магнит с намотанной поверх него обмоткой и заключенный в корпус из высокопрочной пластмассы.

При прохождении зубьев диска синхронизации, мимо торца сердечника на выводах датчика возникает сигнал, несущий информацию о частоте вращения коленчатого вала, а отсутствующие на диске синхронизации два зубца вызывают импульс сигнала, по которому блок управления определяет верхнюю мертвую точку (ВМТ) первого цилиндра.

При выходе из строя датчика синхронизации и его цепей работа двигателя невозможна.

Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.

Общая характеристика двигателей

Основными поставщиками моторов для УАЗов стали Ульяновский моторный завод и Заволжский моторный завод. УМЗ прославился тем, что является практически единственными в России производителем двигателей для автомобилей повышенной проходимости. Все современные движки, выпускаемые с конвейера завода, отвечают стандартам “Евро-4”.

ЗМЗ выпускает больше 80 различных модификаций моторов объемом от 2,2 до 4,6 л. Агрегаты этого завода устанавливаются как на небольшие внедорожники, так и на автобусы отечественных и иностранных компаний.

Существуют и другие типы двигателей, которые ставятся на автомобили УАЗ 31514:

• УМЗ 4218.10 объемом 2,8 л (бензиновый);
• ЗМЗ 410.10 объемом 2,9 л (бензиновый);
• УМЗ 420 объемом 2,4 л (бензиновый);
• ЗМЗ 514 объемом 2,2 л (дизельный);
• Andoria 4CT90 объемом 2,4 л (дизельный).

Мотор “Андория”, устанавливаемый на автомобилях УАЗ 31514, “Ивеко” и УАЗ Патриот, выпускают не в России, а в Польше. Данные двигатели востребованы не только на Ульяновском автозаводе. Их устанавливают и на другие машины российского производства.

Базовый мотор УМЗ 421.10 для УАЗа

Базовый двигатель УМЗ 421.10 с карбюраторной системой, имеющий объем в 2,9 литра, работает на бензине. Имеет систему выпуска газов. Может работать при температурах от -50 до +50 градусов по Цельсию. Модификацией такого мотора стал агрегат 4218.10.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр

Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

А так же микропроцессорная система управления двигателем ЗМЗ-40906, назначение, общее устройство, возможные неисправности.

Микропроцессорная система управления двигателем ЗМЗ-40906 служит для обеспечения оптимальной работы двигателя на всех режимах с учетом топливной экономичности, токсичности отработавших газов, пусковых и ездовых качеств автомобиля. А также автоматизированного контроля технического состояния двигателя и элементов системы управления, ответственных за выполнение норм по токсичности, а также проведения внешней диагностики в соответствии с требованиями EOBD (European On-board Diagnostics – европейская бортовая диагностика).

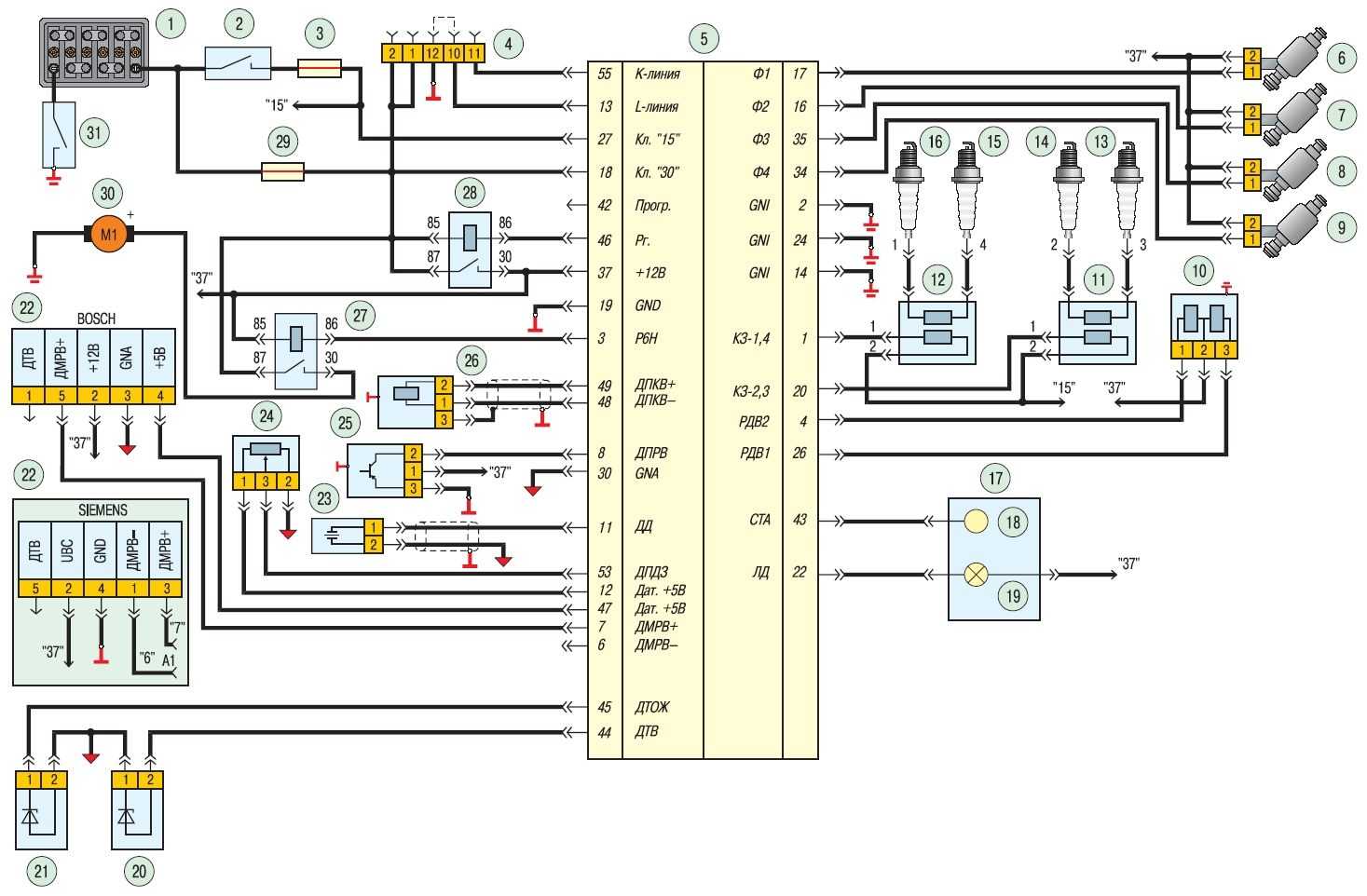

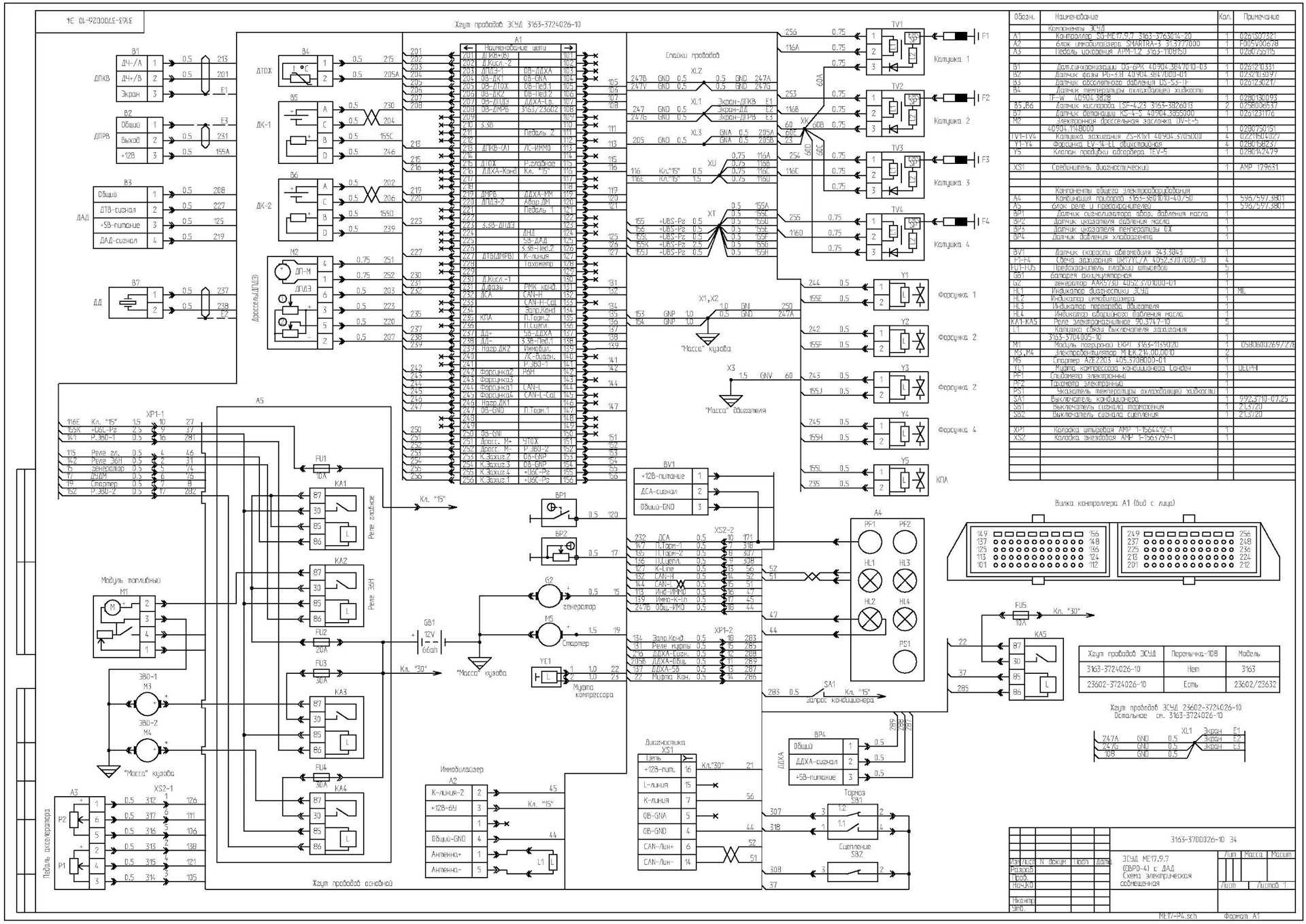

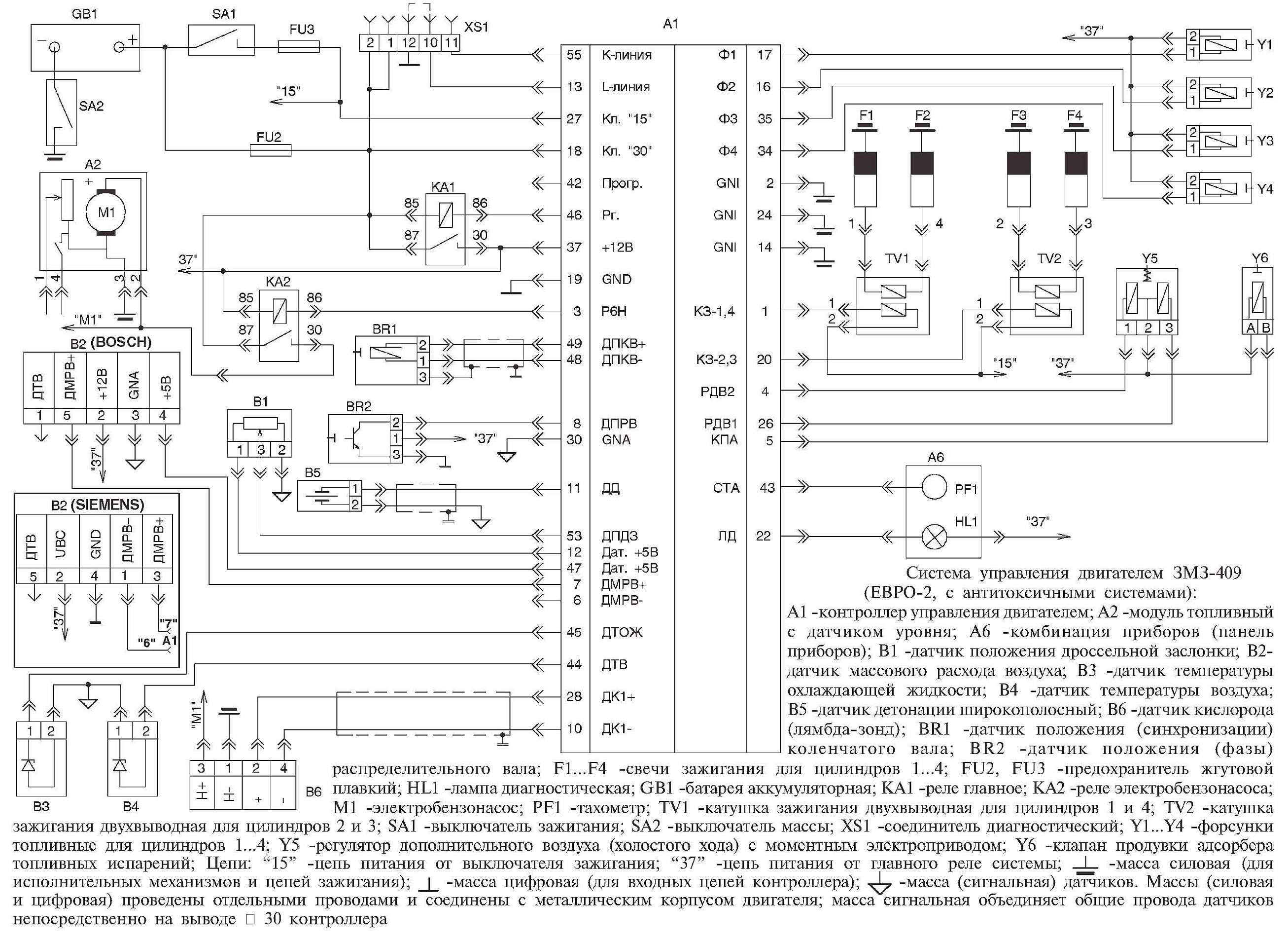

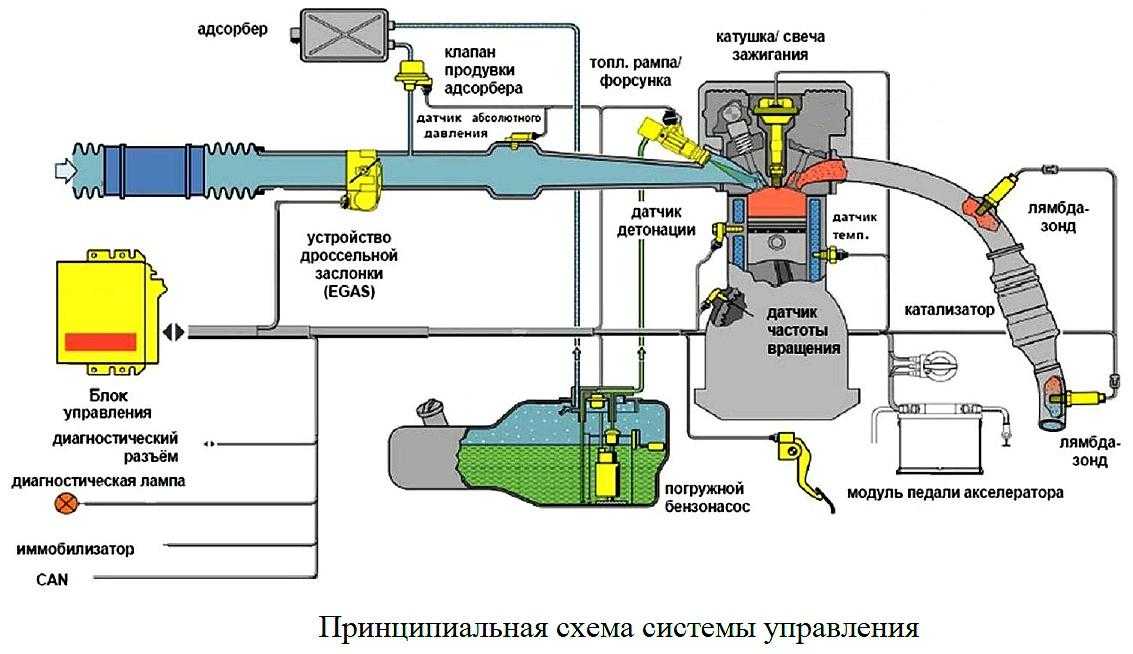

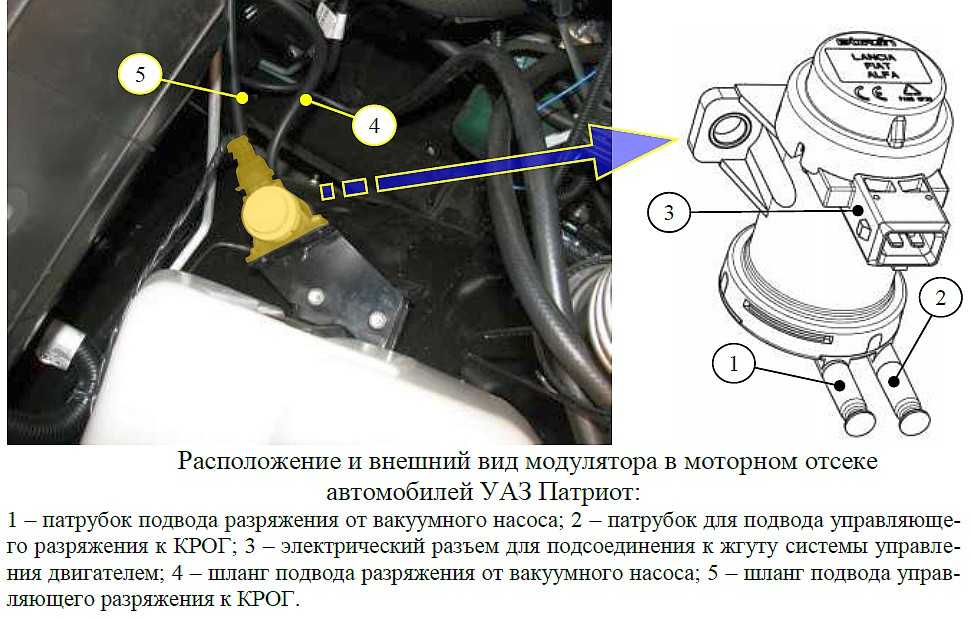

Принципиальная схема микропроцессорной системы управления двигателем ЗМЗ-40906.

С целью снижения топливных испарений ветка слива топлива из топливной рампы двигателя в топливный бак отсутствует. Поддержание постоянного давления топлива в магистрали для обеспечения гарантированной топливоподачи форсунками на всех режимах работы двигателя обеспечивается регулятором давления, который поддерживает давление топлива 38010 кПа.

Регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного бензонасоса, размещенного в топливном баке. В связи с отсутствием датчика фазы, определение такта сжатия в первом цилиндре происходит блоком управления по специальному заложенному в него алгоритму.

Обслуживание системы подачи топлива двигателем ЗМЗ-40906.

Запрещается отсоединение подающего топливопровода на работающем двигателе. Перед отсоединением топливопровода на неработающем двигателе необходимо устранить давление топлива в топливопроводе выработкой топлива из магистрали работой двигателя при отключенном электро бензонасосе до момента прекращения работы двигателя.

Обязательным условием надежной работы системы питания топливом двигателя ЗМЗ-40906. является чистота ее приборов и узлов. Более подробно узлы и детали системы питания топливом на автомобиле УАЗ Патриот с двигателем ЗМЗ-40906 рассмотрены в отдельном материале.

Топливная магистраль на работающем двигателе находится под давлением 3,8 кгс/см2. Следует тщательно проверять герметичность соединений топливопровода. Эта проверка должна производиться при хорошем освещении и работающем на холостом ходу двигателе. Подтекание топлива создает опасность пожара. Неплотности резьбовых соединений устраняются подтяжкой болтов, гаек и штуцеров ключом с умеренным усилием, обеспечивающим герметичность.

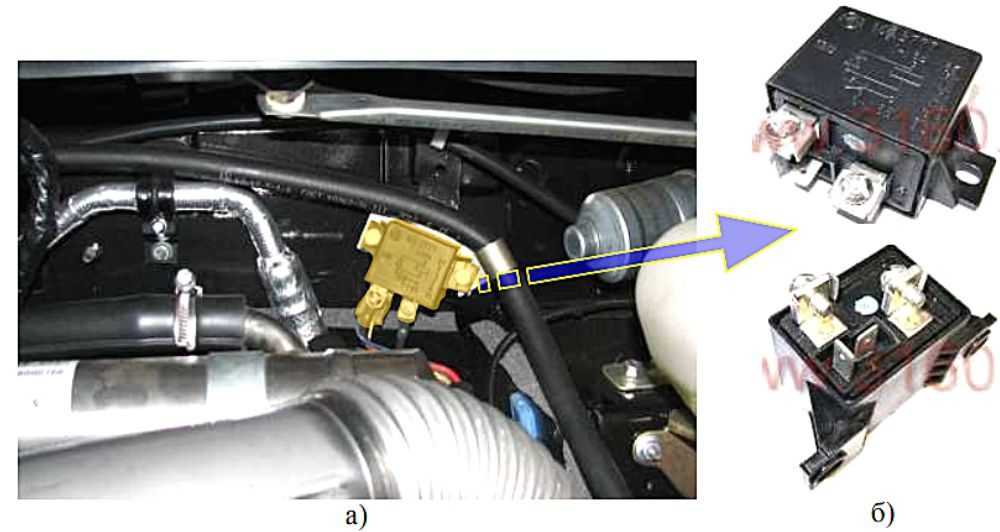

Обслуживание комплексной микропроцессорной системы управления двигателем ЗМЗ-40906.

В процессе эксплуатации рекомендуется следить за чистотой компонентов системы управления двигателем ЗМЗ-40906, периодически проверять надежность контактных соединений датчиков и исполнительных устройств системы управления. При проведении периодического технического обслуживания необходимо производить диагностику системы управления двигателем и заменять свечи зажигания.

Для предотвращения разрыва силиконового наконечника катушки зажигания при ее снятии вследствие прикипания к изолятору свечи зажигания нанести перед установкой катушки зажигания кисточкой на внутреннюю поверхность наконечника силиконовую смазку типа «Пента-221» ТУ 2257-156-40245042-2006.

Характерные неисправности и пути их устранения

ЗМЗ 409 создан в результате многочисленных модернизаций и усовершенствования предыдущих моделей, но двигатель по прежнему подвержен определённым неисправностям:

Двигатель не запускается, здесь может быть несколько причин:

1. В системе питания и топливной рампе может отсутствовать давление бензина.

Система питания ЗМЗ 409 сложный механизм, управляемый электроникой, поэтому сбои во всей системе питания прежде всего возникают по причине проблем с электроникой. Часто выходит из строя регулятор, контролирующий давление топлива, если это так, то нужно установить новый и проблема может исчезнуть.

Давление бензина может отсутствовать по причине забитого топливного фильтра. Для устранения неисправности нужно поставить новый фильтр для очистки горючего.

Если и здесь всё в порядке, то нужно проверить работу насоса, подающего топливо. В случае неисправности последний подлежит замене. Если и здесь всё в норме, то остаётся проверить проходимость трубопроводов, они могут быть забиты, в этом случае их нужно продуть сжатым воздухом;

2. Мотор может не заводится по причине проблем с зажиганием. Чтобы устранить неполадку, нужно проверить исправность броне проводов, катушек зажигания, свечей. Нужно убедиться, что опережение зажигания установлено верно. Если и здесь нет проблем для беспокойства, то виной всему сбои в электронном управлении зажигания.

Потеря мощности

Следующей характерной неисправностью может быть уменьшение мощности силового агрегата. Здесь поводов для беспокойства, тоже может быть несколько:

• дроссельная заслонка может не полностью открываться по причине неправильной регулировки привода;
• датчик, указывающий положение заслонки может передавать неточные данные, в этом случае нужно установить новый датчик;
• мощность мотора может уменьшиться по причине уменьшения давления в системе, эта проблема описана выше;
• загрязнённый фильтр очистки воздуха может привести к уменьшению мощности ДВС, для устранения проблемы, он подлежит замене;
• возможные проблемы с зажиганием тоже могут привести к потере мощности;
• выход из строя гидравлических толкателей, прогар поршней или клапанов, залегание или износ поршневых колец, низкая компрессия в камерах сгорания, всё это может привести к потере мощности. Замена неисправных деталей решит проблему.

Мотор глохнет во время движения и больше не заводится

Причина резкой остановки движка, скорее всего являются проблемы с электроникой. Чаще всего ломается датчик, указывающий положение коленвала. Опытные водители возят с собой запасной датчик.

Давление масла

Слабое давление моторной смазки в масляной системе может быть по таким причинам:

• не соответствующий сорт используемого масла;
• попадание охлаждающей жидкости в картер двигателя, по причине прогара прокладки ГБЦ. Данную неисправность можно определить по внезапно увеличившемся уровне масла в движке. Необходимо принять срочные меры, к устранению проблемы. В обратном случае данная неполадками может ускорить капитальный ремонт мотора;
• выход из строя масляного насоса, последний подлежит замене;
• деформация поддона картера может привести к уменьшению расстояния между масло приёмным фильтром грубой очистки и дном картера. Данная неисправность будет мешать поступлению необходимого количества масла в масляную систему. Поддон картера нужно немедленно выровнять или заменить;
• износ деталей ШПГ, исправить неполадку поможет замена изношенных деталей.

Стук в двигателе

Стук в моторе частот бывает по причине неисправных гидрокомпенсаторов. Однако могут стучать подшипники скольжения коленчатого вала. Проблему нужно определять и решать немедленно, иначе могут развиться более серьёзные неисправности ДВС.

В заключение можно сказать, что 409 двигатель и его модификации стали мощнее, современнее и надёжнее. Вышеперечисленные неисправности возникают далеко за рубежом пробега 200 тыс., км., это при том что заявленный ресурс ДВС составляет 150 тыс., км. Учитывая простоту конструкции мотора, большинство неисправностей можно устранить своими силами, а доступность и невысокая стоимость запчастей, только способствуют быстрому и успешному ремонту.

Фото кузова ГАЗ 69

На Горьковском автозаводе выпускали только версию с брезентовым верхом, о металлической крыше никто даже не мечтал. Было налажено производство двух модификаций – ГАЗ-69А с 4-мя дверьми, а также обычного 2-дверного варианта ГАЗ-69. Сперди у последнего стояли обычные сиденья, а сзади были расположены две лавки.

Для обеспечения качественной защиты кузова производилась антикоррозийная обработка машины с помощью битумной мастики. Верхняя часть кузова покрывалась слоем грунтовки, а также краской. Как правило, коррозия прежде всего проявляется в зоне крыльев, передней части днища, а также лонжеронов ГАЗ 69. Однако в продаже встречаются и реально сохранившиеся аппараты, так как большинство таких внедорожников никогда не видели городских улиц, которые в зимнее время обильно посыпают различными реагентами.

Хотя новых запчастей к ГАЗ 69 в магазинах найти вы не сможете, много деталей продаются через Интернет. Как правило, ими обмениваются или торгуют те, кому нравятся отечественные внедорожники. Стоит отметить, что рама также нередко сильно ржавеет, поэтому данному элементу автомобиля необходимо уделить достаточно внимания в ходе осмотра внедорожника перед покупкой. Во многих ГАЗ 69, фото которых опубликованы в нашей статье, используется рама от другого российского внедорожника – УАЗ-469.

Обзор нового внедорожника УАЗ Патриот 2014 размещен здесь.

Снятие датчика синхронизации

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя

Вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз

Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

На двигателе ЗМЗ-409 датчик положения коленчатого вала (ДПКВ), он же датчик синхронизации, установлен в приливе передней крышки цепи распределительного вала. Датчик предназначен для синхронизации электронного управления электромеханизмами двигателя с работой его механизма газораспределения, и обеспечивает формирование импульсных сигналов для циклового, тактного и углового управления впрыском топлива и зажиганием двигателя.

Общее устройство, принцип работы и аналоги датчика положения коленчатого вала 23.3847.

Датчик 23.3847 индуктивного типа, он состоит из : цилиндрического корпуса с чувствительным элементом, который конструктивно представляет собой намагниченный сердечник с установленной на нем обмоткой из медного провода на изолированной катушке, основания с фланцем и отверстием крепления, кабеля в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле.

Датчик имеет полярность по схеме включения, то есть его обратное включение будет равносильно его неисправности. Работая в паре с диском синхронизации, датчик определяет частоту вращения и угловое положения коленчатого вала двигателя и синхронизирует работу электронного блока управления ЗМЗ-409 с рабочим процессом двигателя.

При прохождении зубьев диска синхронизации мимо торца магнита на выводах обмотки датчика возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Одновременно датчик обеспечивает выдачу угловых импульсов синхронизации от зубьев диска, то есть размечает оборот коленчатого вала на угловые отметки. Угловая длительность одного зуба, включая интервал до следующего, составляет 6 градусов положения коленвала.

Диск синхронизации имеет вырез размером в два полных зуба. Начало двадцатого, после выреза, зуба диска совпадает с верхней мертвой точкой первого цилиндра. При его прохождении датчик формирует импульс, по которому блок управления и определяет, что поршень первого цилиндра находится в верхней мертвой точке.

Аналоги датчика положения коленчатого вала 23.3847 : датчик синхронизации ДС-1 406.3847060-01 и датчик синхронизации Bosch DG-6 0 261 210 113. Датчики несколько отличаются по внешнему виду, у датчиков 23.3847 и ДС-1 выход кабеля повернут на 90 градусов по отношению к оси крепежного отверстия датчика, а у Bosch DG-6 выход кабеля направлен в противоположную от крепежного отверстия сторону.

Особенности эксплуатационных характеристик

УАЗ-3151, как и его предшественник, имеет рамную конструкцию с цельнометаллическим кузовом (кроме верхней части) и пятью дверьми.

Параметры автомобиля

Габариты	Размеры
длина	4 м 25 см
ширина	1 м 85 см
высота	2 м 5 см
колесная база	2 м 38 см
дорожный просвет	22 см (для версии с военными мостами – 30 см)

Масса УАЗ 3151 без нагрузки составляет 1,6 тонны, а при полной загрузке повышается до 2280 кг. Грузоподъёмность в 680 кг подразумевала, что в машине могут находиться до 7 человек. Топливных баков два, каждый по 39 литров.

Гражданская версия не оснащалась предпусковым подогревателем охлаждающей жидкости, в качестве последней применяется тосол, объем составляет не менее 13 литров. В системе смазки объемом 5,8 литра используется минеральное или полусинтетическое моторное масло. Картер коробки передач вмещает 1 литр минерального масла марки ТСп-10, картер каждого моста – по 0,85-1,0 литру.

Задний отсек оснащается отопительной системой. Здесь же размещается полноразмерное запасное колесо. Отопление в автомобиле слабое и с зимними холодами не справляется, поэтому устанавливают оборудование для дополнительного обогрева. Учитывая особенности кузова (много открытого металла, зазоров и щелей), пользы от этого маловато.

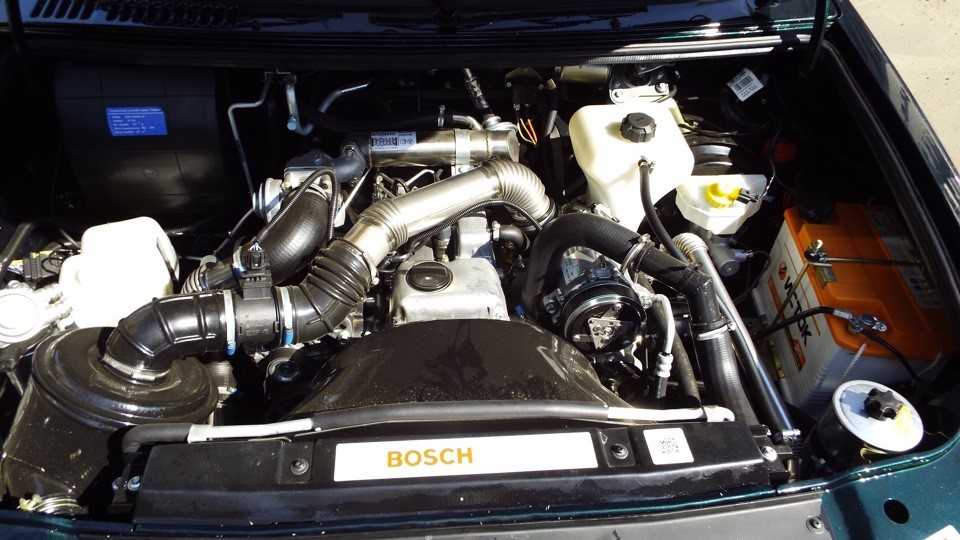

Что такое ЭБУ на УАЗ Патриот

Электронный блок управления, или ЭБУ, расположенный в моторном отсеке, обеспечивает корректировку состава смеси для поддержания стехиометрического соотношения (объем окислителя соответствует норме для сгорания топлива).

Внутри установлены микропроцессор и модуль памяти для хранения прошивки (картографии работы силового агрегата в зависимости от внешних погодных факторов, качества топлива и состояния двигателя).

Интересный материал тут: подключение генератора уаз

Функциональность блока управления

Контроллер обеспечивает:

• корректировку момента опережения зажигания;
• изменение состава топливовоздушной смеси в зависимости от температуры двигателя и сигналов от датчика кислорода на УАЗ Патриот;
• поддержку режима холостого хода;
• отключение подачи топлива при достижении предельно допустимой частоты вращения;
• фиксацию ошибок с включением контрольного индикатора Check Engine.

Это Вас заинтересует: датчик холостого хода уаз 409 двигатель инжектор

Какие датчики контролирует

Контроллер получает информацию от датчиков:

• температуры антифриза;
• концентрации кислорода до и после нейтрализатора;
• массового расхода воздуха;
• положения дроссельной заслонки и педали акселератора;
• скорости движения;
• частоты вращения и положения коленчатого вала;
• температуры воздуха на впуске;
• напряжения в бортовой сети;
• детонационного сгорания.

Интересный материал тут: дроссельная заслонка уаз патриот

Контроллер получает информацию от различных датчиков.

Сигналы обрабатываются микропроцессором, который корректирует работу форсунок подачи топлива и динамически регулирует угол опережения зажигания. По мере прогрева рубашки охлаждения блок подает команду на включение вентилятора на радиаторе.

С какого года уаз стал инжекторным двигателем

раз такие вопросы задаешь

где ваша логика?

Конечно карбюраторный надежнее.

Сейчас на УАЗах все Бошевское, очень надежное. Не надо бояться инжектора. Посмотрите на боевые машины для трофи-рейдов. Думаете карбюраторные?

Foresters, когда это Бош, стал гарантом надежности?

А чем плохи электронные компоненты Бош?

За 4 года и 53 т.км. ни один датчик из строя не вышел. Двигатель не будет работать если умрет блок управления двигателем или датчик положения коленвала. А, еще бензонасос. Без других датчиков мотор будет работать, пусть и не совсем хорошо.

Foresters, плюсую! Карбюратор прошлый век- электроника уже давно надежна. Инжектор и мощнее и экономичнее и проще в обслуживании, т.к. не требует регулеровок.

Foresters, это конечно все хорошо, но эти датчики на коленке не ремонтируются, в условиях тайги, чем проще тем лучше, да и неисправность без диагностики сразу и не определишь, если не согласен, можешь первый бросить в меня камень)Пример: тлк охотник, дизель, все механическое, там да же нет диагностического разъёма.

Паштет, что он часто так выходит из строя? Из за этого датчика боятся и в лес не стоит ехать?

Foresters, умз 100 карбюратор или впрыск без разницы змз 409 это легковой движок слишком оборотистый а это зло на бездорожье

Семен, ести понижайка для этого

и чем ты там поможешь то?

эх. грязь болота и снег

плюс карбюратора, это то что у него нет компьютера и подсоединенных к нему датчиков, к тому же при грамотной настройке он экономичнее инжектора, т.е. на охоту можно брать меньше топлива.плюс инжектора в его мощности и тяге, минус, при сдохшем датчике авто не заведется, так-что основные датчики надо возить с собой, неосновные тоже желательно с собой возить, т.к. при дохлых неосновных, он начинает жрать топлива в два раза активнеедеды с собой из электрики возили трамблер, нам же надо возить кучу датчиков и компьютер.

вот и всё что они ввозили

Да роется в грязи инжектор ,мощи дохера .я за кабюр .

Езжу на инжекторе уже 2год.но все равно за карбюраторный движок.инжектор со своими датчиками и компом и цепью грм ожидать можно все что угодно.

Вопрос жёстко дискусионный. Дело не в том, что надёжнее – карбюратор или инжектор а в том, где у тебя больше шансов выбраться из тех ебеней в которые тебя загнала собственная дурость и охотничий азарт. Что мы делаем, когда карбюраторный движок вдруг перестал подавать признаки жизни: проверяем искру осмотром всего двух приборов – катушка и трамблёр. Непонятки с трамблёром? Подключаем аварийный вибратор и худо- бедно начинаем движение. Ну а без запасной катушки в тайгу… Только любители суицида. С топливной системой тоже всё просто: сам карбюратор, как правило не ломается — он либо зас..рается(жиклёры хреновы), либо раскручивается. Всё это легко устранимо в полевых условиях. Остаётся топливный насос, заметим механический. Он редко ломается так, что ремонт не возможен. Если только диафрагма в лохмотья, тогда да! Но и здесь есть выход – бензин из бака в бутыль(желательно 5 литровую), тонкий шланг и самотёком в «хайло» карбюратора и, о чудо! Оно таки едет! Правда при такой каскадёрии надо быть предельно осторожным — выхлопной коллектор рядом можно и сгореть. И всё это, при желании увидеть родных и близких, может произвести в полевых условиях любой водитель УАЗа, не избалованный сервисными центрами. А каковы будут наши действия, если подобное случится с инжекторным движком? Правильно – последним патроном… Ну а если серьёзно, пусть кто ни будь предложит подобный по простоте, алгоритм реанимации инжекторного движка в таких же условиях. Может я от жизни отстал.

Источник статьи: http://forum.ykt.ru/viewtopic.jsp?id=3964934

Технические характеристики

Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость.

Рассмотрим, основные технические характеристики мотора:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

История автомобильной марки УАЗ

Ульяновский автомобильный завод — часть холдинга Sollers (ранее — ОАО «Северсталь-авто»), который позиционирует себя производителем полноприводных транспортных средств.

Завод-изготовитель

Родина автомобилей марки УАЗ — город Ульяновск. Предприятие начало работать с 1941 года по решению Государственного Комитета обороны СССР.

Самый известный автомобиль «УАЗ 3151»

Первой продукцией завода стали авиационные снаряды. Над разработкой первого легкового авто коллектив предприятия начал трудиться в 1942 году. Результатом этой работы стало налаженное производство автотранспортных средств ЗИС-5.

Со временем объемы производства увеличились, расширился и модельный ряд. Значок УАЗ стал встречаться на самых разных по внешнему виду и назначению авто.

История бренда УАЗ получила продолжение в виде выпущенного в 1943 году грузовика на дизельном топливе УльЗИС-253, который ничуть не уступал аналогам зарубежного производства.

• Полуторатонный грузовик ГАЗ-АА был выпущен в 1947 году.
• В 1954 году на заводе был создан отдел главного конструктора.
• В 1956 году история бренда УАЗ пополнилась новым событием – началом экспорта автомобилей.
• В 1966 году УАЗ-452Д была присвоена золотая медаль на выставке сельхозтехники.
• В 1994 году за производство высококачественных машин, а также за вклад в развитие экономики страны заводу был вручен приз международного масштаба – «Золотой глобус».
• В 1998 году на предприятии начали производить машины с дизельными двигателями.
• В 2003 году во Вьетнаме стартовала сборка автомобилей, на которых имелся знак УАЗ.
• В 2005 году в производство запустили внедорожник UAZ Patriot. В 2010 году была выпущена первая машина, для которой в качестве горючего можно было использовать и газ, и бензин.

UAZ Patriot

Сейчас на заводе регулярно обучают сотрудников и модернизируют оборудование. Это позволяет:

• увеличивать мощность производства;
• создавать новые модификации;
• выпускать автомобили с отличными характеристиками.

Такая стратегия позволила предприятию завоевать позиции на разных рынках. Автомобили завода эксплуатируются в 41 стране.

Расшифровка названия и логотипа

За время существования завода логотип менялся 8 раз. Расшифровка УАЗ не вызывает затруднений. В основе всех знаков заложена буква «У», значение которой – напоминание об Ульяновске. Эмблема УАЗ выполнена с учетом истории предприятия и свойственных ему традиций. Сейчас на авто размещают логотип, представленный общественности в 2016 году.

Логотип УАЗ

Лого УАЗ – отражение строгости, конструкторских решений, стабильности. Это видно по четким и прямым линиям. Базовый цвет по-прежнему остался зеленым, изменился его оттенок. Новый логотип, который получила марка УАЗ, за счет шрифта стал более динамичным, современным. Это говорит о готовности предприятия развиваться.

Значок УАЗ «Патриот», уже ставший привычным, был создан как раз на основе обновленного брендирования в 2016 году.

Особенности топливной системы

Система распределенного впрыска пришла на замену старым карбюраторам. Особенность такой системы заключается в том, что перемещение смеси осуществляется непосредственно в каждый цилиндр автомобиля. Такой впрыск происходит посредством применения специальных форсунок. Благодаря применению такой системы увеличивается возможность снижения токсичности отработавших газов. Тем самым улучшаются ходовые качества автомобиля.

На новом автомобиле не приходится задумываться о каких-либо неисправностях системы подачи топливной смеси. Но после определенного пробега могут возникать проблемы и поломки данного механизма. Причины для выхода из строя системы впрыска топлива самые разнообразные: от применения некачественного горючего до засорения магистрали.

Нарушение работы цепи питания

Самыми распространенными причинами неисправности топливной системы на внедорожнике Ульяновского производства:

1. Засорение фильтрующего элемента.
2. Отказ работы насоса или снижение его производительности.
3. Негерметичность системы.
4. Наличие примесей воды в баке.
5. Засорение магистрали.

Среди всех вышеперечисленных причин неисправности рассматриваемой цепи важно выделить негерметичность. Почему негерметичность является важной причиной неисправности? Если топливная система была разгерметизирована, то возникает высокая вероятность пожарной опасности

Причины нарушения герметичности самые распространенные:

• механические повреждения;
• использование некачественных видов бензина или солярки;
• ослабление соединений;
• несвоевременное прохождение ТО.

Определить нарушение функционирования устройства подачи горючего можно по внешним признакам, таким как:

• невозможность запуска двигателя;
• неустойчивость холостого хода;
• понижение мощности во время передвижения.

Признаков, свидетельствующих о нарушении работы подачи горючего, достаточно много, поэтому важно определить причину и своевременно устранить поломку. Разгерметизация цепи питания на УАЗ Патриот определяется по наличию запаха бензина в салоне или наличие потеков горючего под автомобилем. Если цепь имеет следы разгерметизации, то эксплуатировать автомобиль не рекомендуется до момента устранения неисправности

Если цепь имеет следы разгерметизации, то эксплуатировать автомобиль не рекомендуется до момента устранения неисправности.

Рассмотрим более подробно основные виды нарушения функционирования и черты, по которым можно выявить эти поломки устройства подачи горючего на Патриоте:

1. Проблемы с функционированием насоса характеризуются следующими основными признаками:
   1. трудности с запуском мотора (двигатель не запускается или запускается с большим трудом);
   2. проблемы с развитием полной мощности автомобиля. Решить проблему можно путем снятия насоса и определения причины сниженной функциональности. Возможно, потребуется осуществить замену насоса.
2. Засорился фильтр топливной цепи УАЗ Патриот:
   1. обнаруживаются различные перебои функционирования мотора во всех режимах работы;
   2. отказ мотора развивать максимальную мощность. Фильтр после засорения подлежит замене. Через сколько нужно осуществлять замену фильтра на внедорожнике, зависит от качества заправляемого горючего.
3. Засорился или повредился топливопровод. Определить такую поломку можно по таким признакам:
   1. увеличивается потребление горючего;
   2. проблемы с запуском мотора;
   3. нарушение холостого режима работы двигателя. Определить причины поломки самостоятельно проблематично, поэтому лучше воспользоваться помощью мастера.
4. Разгерметизация цепи подачи топлива. Признаки данной неисправности следующие:
   1. наличие паров бензина в салоне авто;
   2. наличие подтеков вблизи топливных элементов;
   3. нарушение холостого хода.

В случае, когда вам посчастливилось заправить в бак топливо с примесями воды, то признаки такого явления проявятся появлением рывков во время набора скорости на низких оборотах. Исправить ситуацию можно путем сливания топлива, промывки бака и заправки качественного материала.

Топливный фильтр — возможная причина плохой работы двигателя

Причин для выхода из строя устройства подачи топлива на Патриоте более чем достаточно, поэтому важно следить за функционированием данного агрегата. Чтобы он не подвел в самый неподходящий момент, следует заливать в бак исключительно качественное топливо, на проверенных и фирменных заправках

ГАЗ-69 Р-125 “Алфавит”

ГАЗ-69 Алфавит

Еще один раритет 60-х годов – командно-штабная машина Р-125 «Алфавит». Служила для обеспечения связью командиров сухопутных частей. Имела на борту одну коротковолновую радиостанцию и две УКВ диапазона. Все это электронно-ламповое хозяйство с трудом помещалось в кузове «Козлика».

Отдельный разговор про УАЗики с жестким верхом. Ставили его не для удобства пассажиров, а чтобы они не сбежали. Таким спецтранспортом комплектовали отделения милиции и военные гауптвахты. Водительская кабина отделялась от кузова стенкой с глазком. Чтобы задержанные не дали деру на светофоре, задняя зарешетчатая дверь запиралась снаружи.

Была попытка переформатировать вездеход в обычный заднеприводный автомобиль. Вариант, под названием, ГАЗ-19 так и не вышел из стадии испытаний. При поточном выпуске «Козликов» сложно было что-нибудь менять в их конструкции.

Уазы экспортировались в 56 стран мира. Большая часть по линии министерства обороны. Кроме того сборка вездеходов была налажена в Румынии и КНДР.
