Моменты затяжки

Ремонт шатунно-поршневой группы на автомобиле ВАЗ-21213, ВАЗ-21214

Как заменить поршня и кольца на автомобиле Нива ВАЗ-21213, ВАЗ-21214

При необходимости демонтаж ШПГ двигателя можно выполнить на автомобиле, не снимая двигатель. Работу проводим на смотровой канаве или подъемнике.

Молотком с пластмассовым бойком (или молотком с бойком из мягкого металла) наносим легкие удары по боковым поверхностям крышки, чтобы ослабить ее посадку на шатунных болтах.

Снимаем крышку шатуна

Сдвигаем шатун вверх

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем шатун вверх до выхода поршня из цилиндра и вынимаем поршень с шатуном в сборе.

Аналогично демонтируем поршни с шатунами других цилиндров

Зажимаем шатун в тиски с накладками губок из мягкого металла.

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца и снимаем верхнее компрессионное кольцо. Таким же образом снимаем нижнее компрессионное кольцо

Таким же образом снимаем нижнее компрессионное кольцо

Извлекаем два диска масляного кольца.

Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца.

Сдвинув поршневой палец, извлекаем его из отверстия в поршне.

Снимаем поршень с верхней головки шатуна.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы.

Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр

Плоскость блока и пробитая прокладка

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

3.33. Разборка и сборка двигателя

. и снимаем кронштейн.

. и снимаем кронштейн в сборе с подушкой. После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. Замена ведомого и ведущего дисков сцепления). Снимаем маховик и крышку картера сцепления (см. Замена заднего сальника коленчатого вала).

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора.

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров.

На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров впрыскового двигателя). На карбюраторном двигателе головку блока цилиндров снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров карбюраторного двигателя). Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).

. и снимаем держатель в сборе с сальником.

Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы). Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.

Вынимаем верхний вкладыш подшипника из головки шатуна. Аналогичным образом извлекаем поршни с шатунами из других цилиндров. Зажимаем шатун в тиски с накладками губок из мягкого металла.

Таким же образом снимаем.

Для снятия поршня с шатуна.

Таким же образом вынимаем второе стопopное кольцо пальца. Сдвинув поршневой палец.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр.

Таким же образом снимаем еще четыре крышки коренных подшипников.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния. Для определения износа цилиндров.

Для определения износа юбки поршня.

Микрометром измеряем диаметры.

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски. После шлифования шеек коленчатого вала.

. тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом. Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО. Собираем двигатель в обратной последовательности. Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек). В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками.

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Поршни к цилиндрам подбираются по классам.

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала. При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца. Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня.

Смазываем моторным маслом канавки на поршнях. Устанавливаем на поршни кольца.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх. Кольца должны проворачиваться в канавках свободно без заеданий. Располагаем кольца следующим образом: замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца; замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца; замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку). Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

. и, стягивая оправку, сжимаем поршневые кольца. Устанавливаем поршень с шатуном в цилиндр.

Суть вопроса

Что из себя представляет вкладыш? По сути дела, это калиброванная по толщине лента, свернутая полукольцом. Размер подбирается таким образом, чтобы создать определенный зазор между шейкой коленвала, бугелями блока или нижней части шатунов. И никаких особых фокусов. В начале 2000 годов в Питер со своим семинаром приехали инженеры австрийской фирмы Miba. Это производитель хай-класса в области грузовых вкладышей. Тогда я впервые услышал слово «SPUTTER». Потом фирма Glyco начала делать линейки вкладышей с полимерным покрытием. На некоторые двигатели я увидел вкладыши с напылением. Прогресс в этой области идет полным ходом. Для отечественного автопрома об этих технологиях можно было только мечтать. Но я все-таки нашел вариант, который чуть лучше, чем стандарт. Наш производитель, Завод «Дайдо Металл Русь», город Заволжье в Нижегородской области, делает две линейки вкладышей. Первая – это стандарт, вторая – премиум (о которой и пойдет речь).

Как разобрать ГБЦ Шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

наборы накидных и торцевых ключей, а также динамометрический;
комплект отверток;
герметик;
канистра ОЖ;
тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
отсоедините минусовый провод от батареи;
слейте ОЖ из радиатора и остальной системы;
отключите от клапанов приводные рычаги и уберите гидроопоры;
снимите с держателей трос, приводящий в движение дроссельную заслонку;
демонтируйте распределительный вал вместе с подшипниками;
отключите шланги, подающие к гидроопорам Шевроле смазку;
разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
обесточьте свечи и дополнительно – температурный датчик;
отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
лишь после этого отключите подачу горючего.

Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие. Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают. Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Причины выхода из строя прокладки ГБЦ

Трещина или прогар прокладки достаточно распространенное явление на Нива Шевроле. Автомобиль эксплуатируется в экстремальных условиях, двигатель на бездорожье работает на повышенных оборотах или с плохим охлаждением. Температура в камерах сгорания достигает 1000°C, поэтому появление малейшей трещины приводит к скорому прогару прокладки в этом месте.

Поврежденный узел легко вычислить по следующим симптомам:

белый пар из выхлопной трубы машины (тосол попадает в цилиндры);
падение уровня ОЖ в расширительном бачке;
бурление тосола в расширительном бачке;
появление эмульсии на масляном щупе и узлах ГРМ под клапанной крышкой;
повышение уровня масла из-за попадания тосола в картер;
подтеки масла из-под прокладки снаружи двигателя;
двигатель начинает троить и работать с перебоями;
низкая компрессия в цилиндрах.

Внимание! Главная причина прогара прокладки ГБЦ – это сильный перегрев двигателя, который приводит к искривлению легкосплавной головки блока и образованию щелей между блоком цилиндров. Завод изготовитель не регламентирует замену прокладки на Шевроле Нива

Она рассчитана на весь срок службы мотора – 125 тыс

км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец

Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец

Завод изготовитель не регламентирует замену прокладки на Шевроле Нива. Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец.

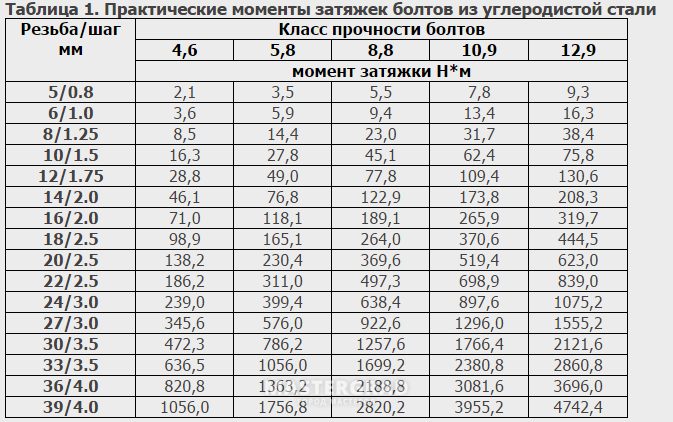

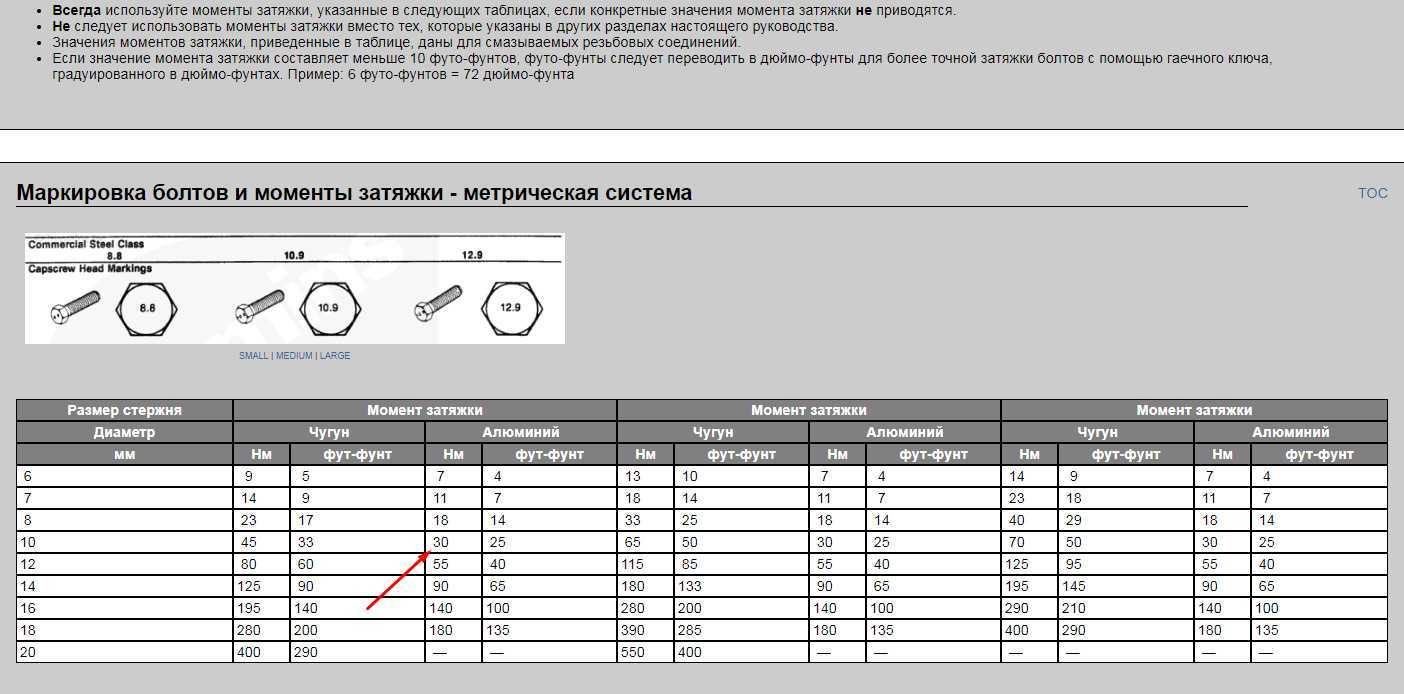

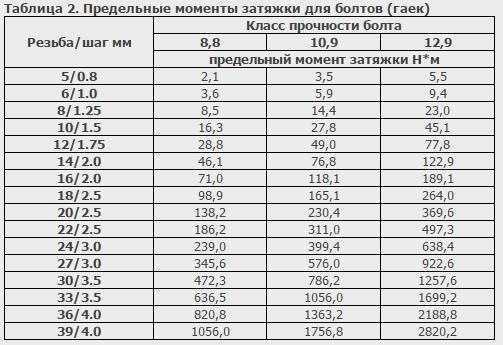

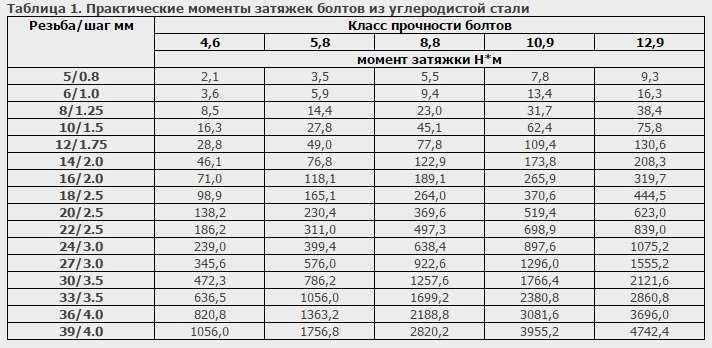

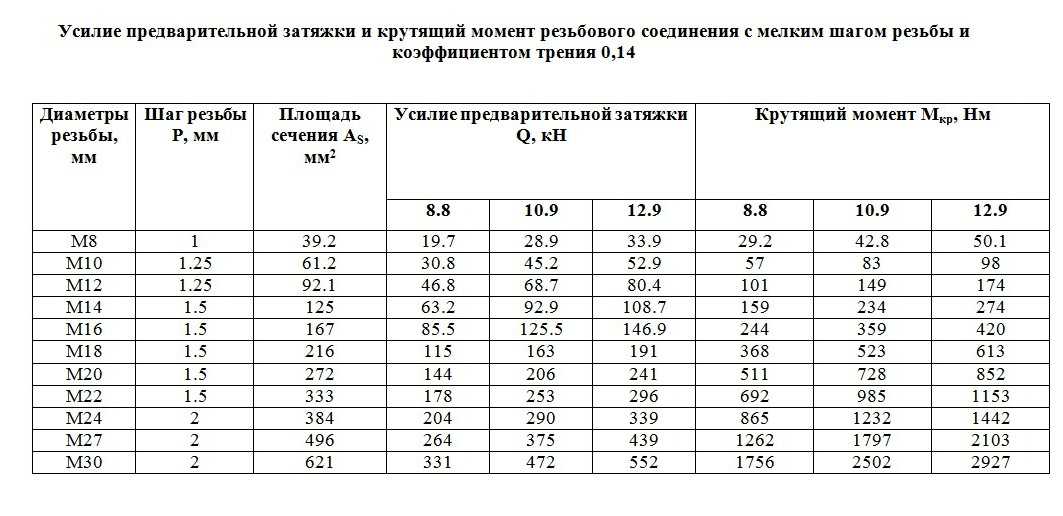

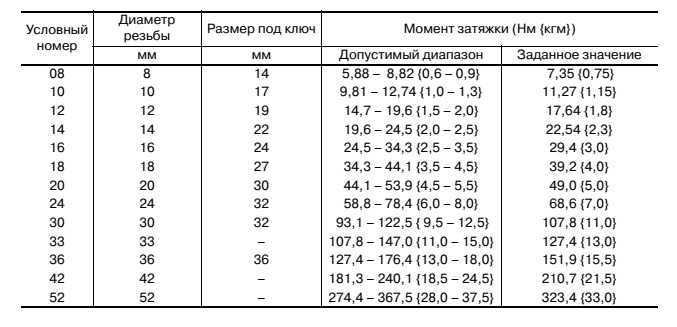

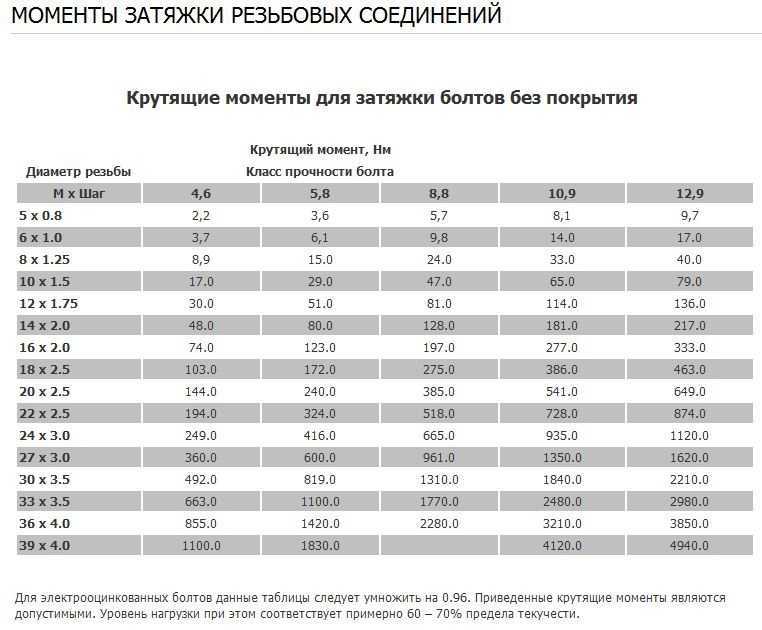

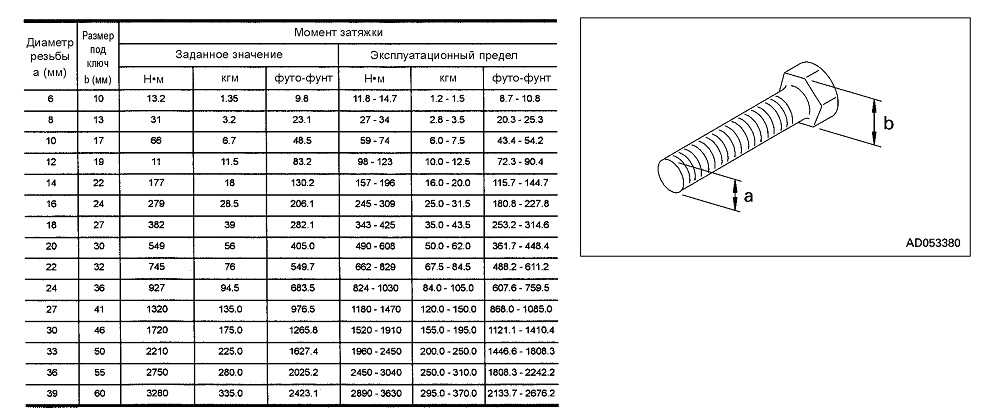

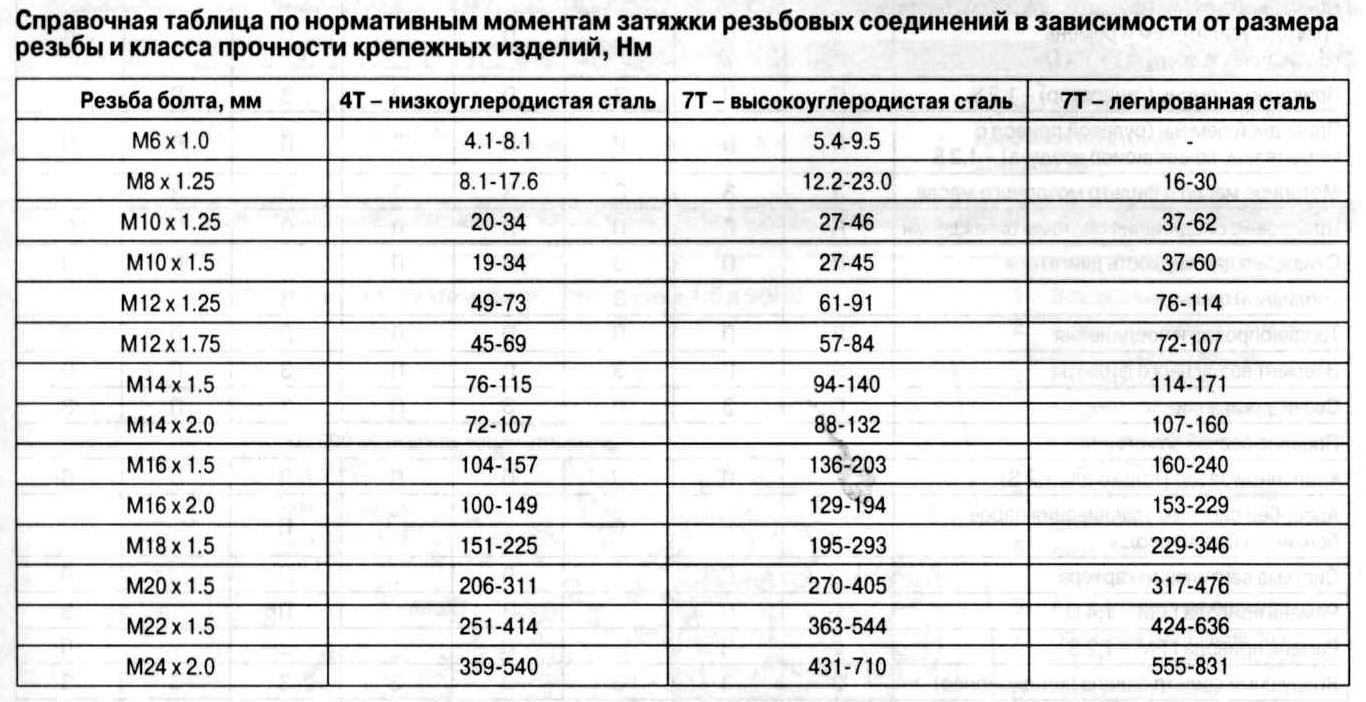

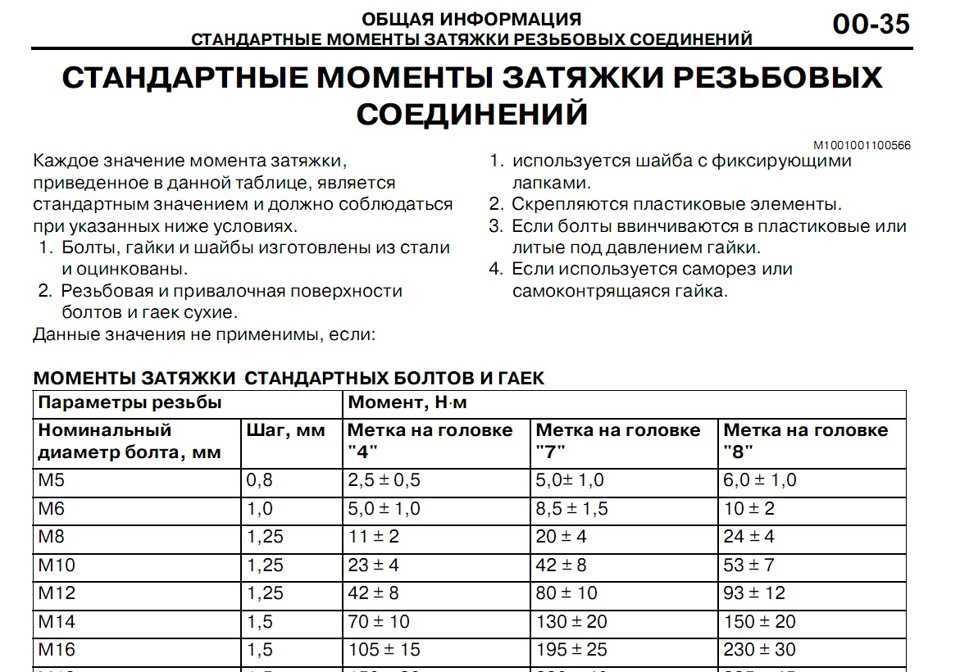

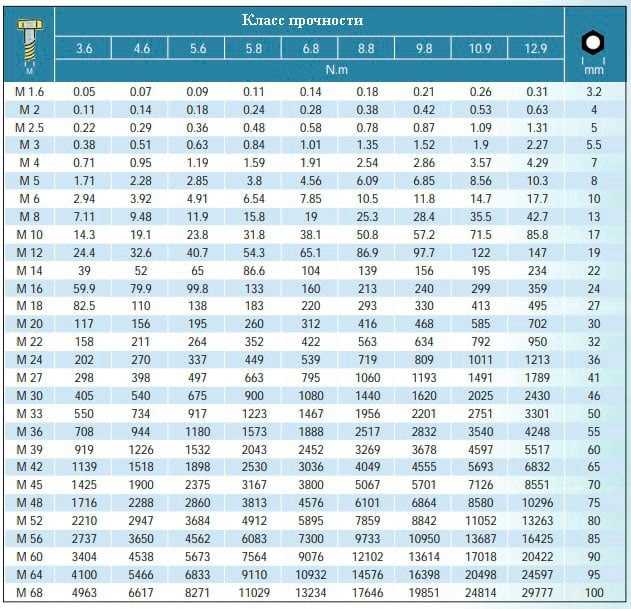

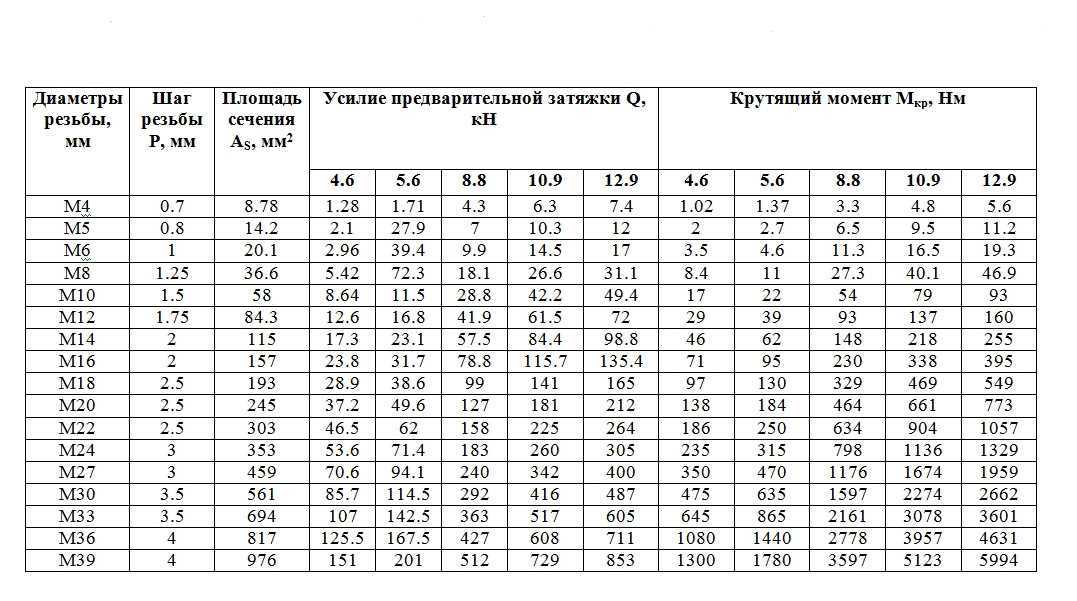

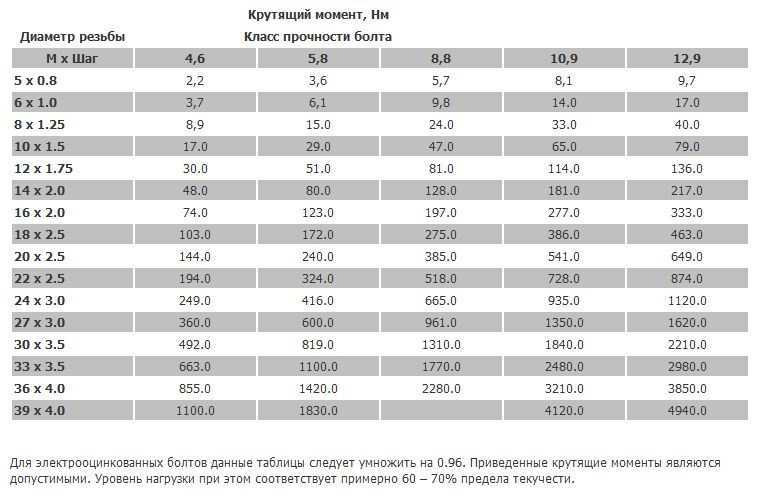

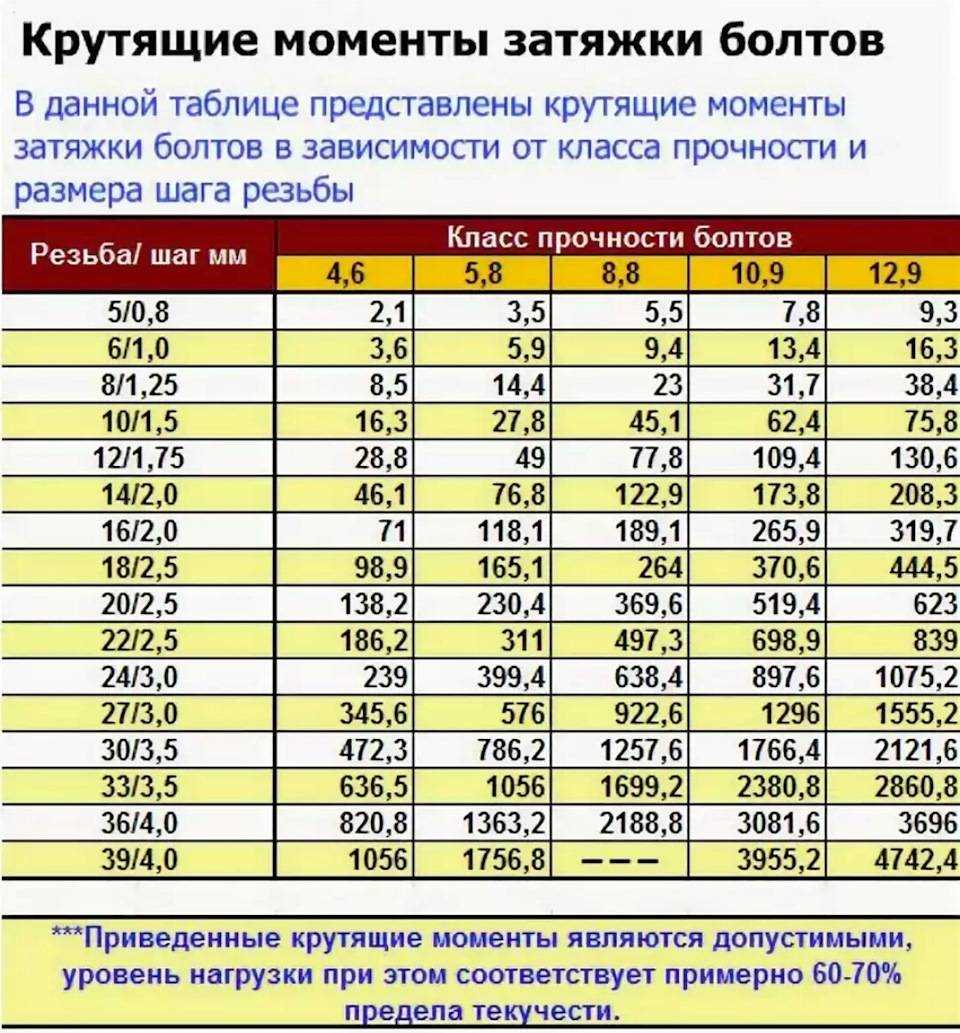

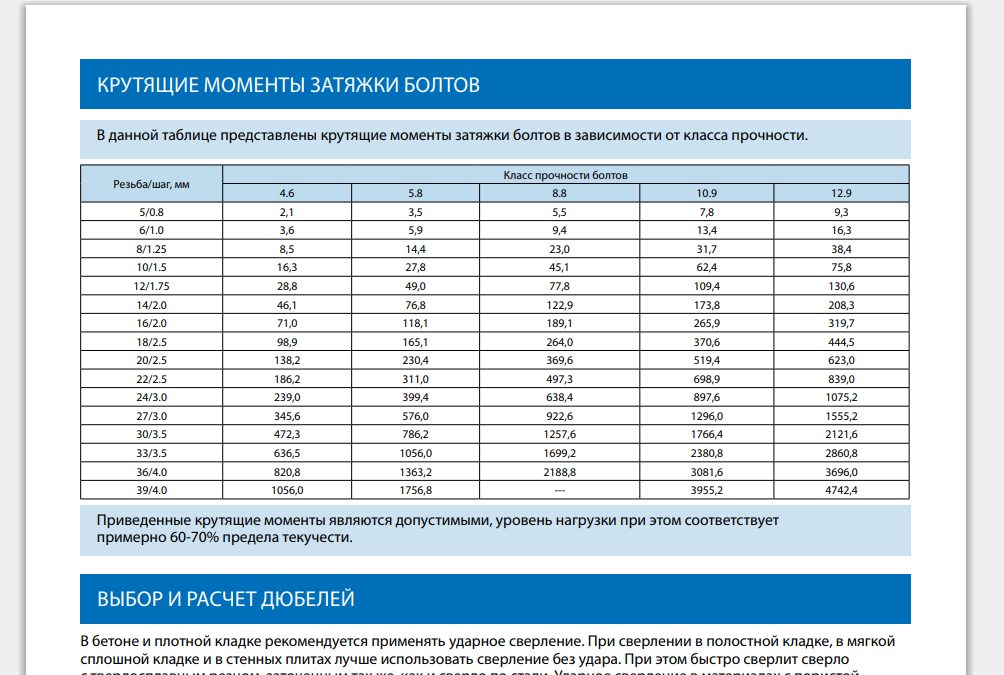

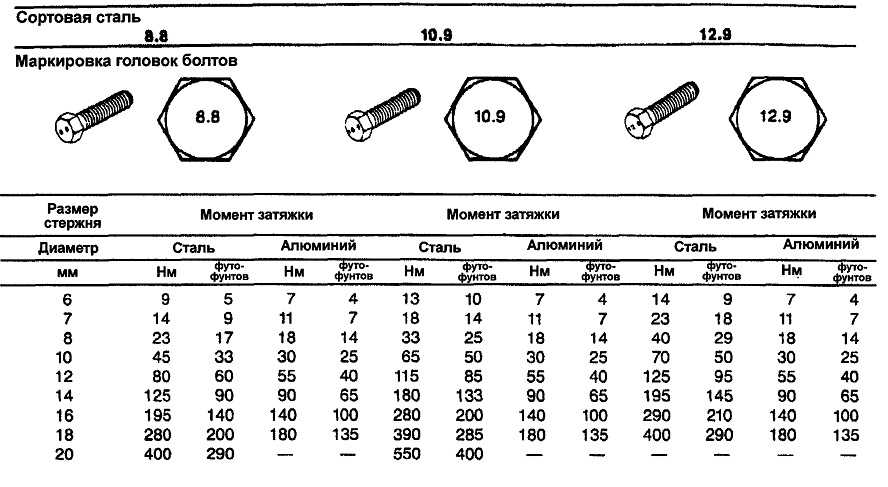

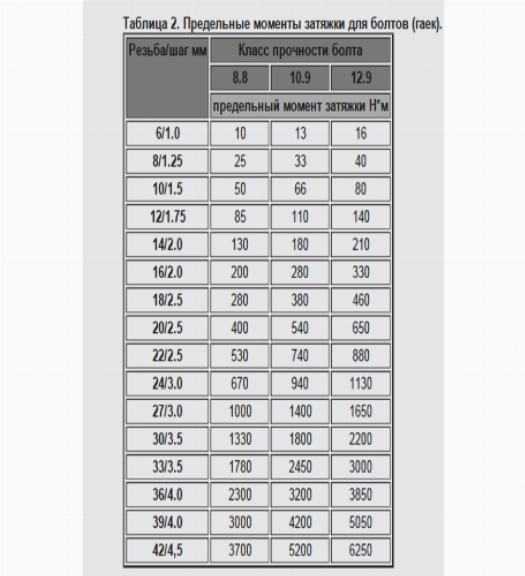

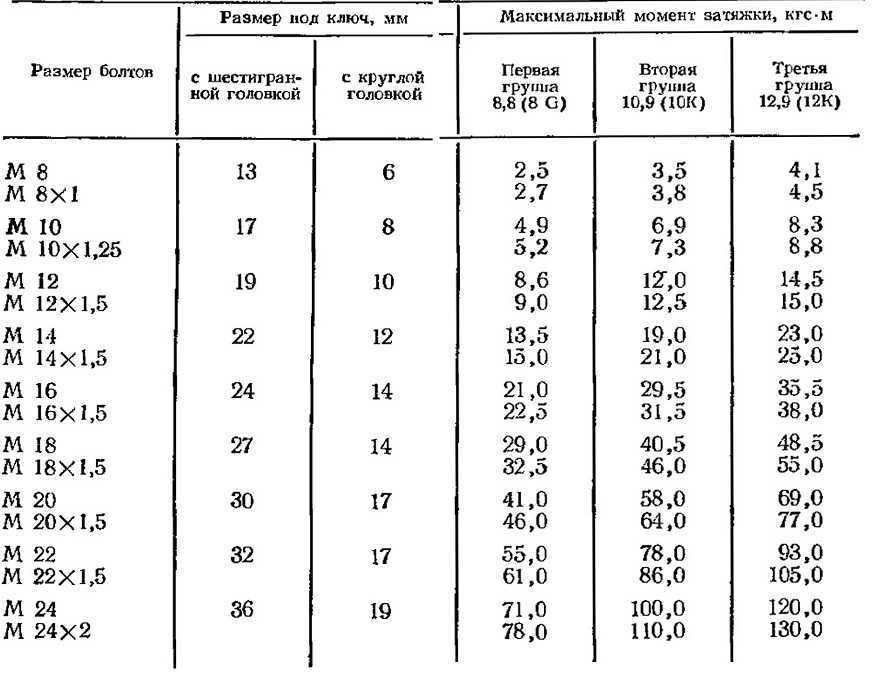

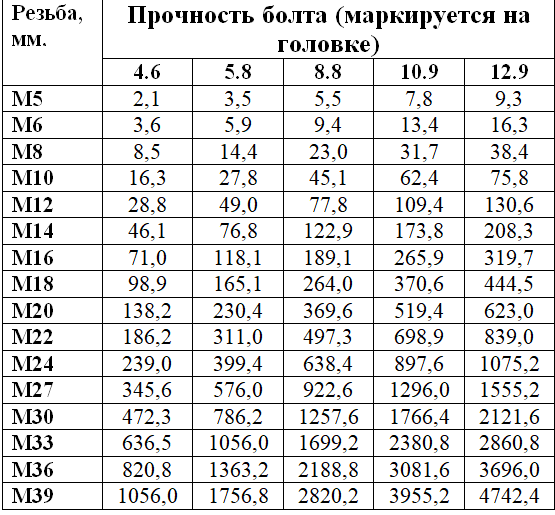

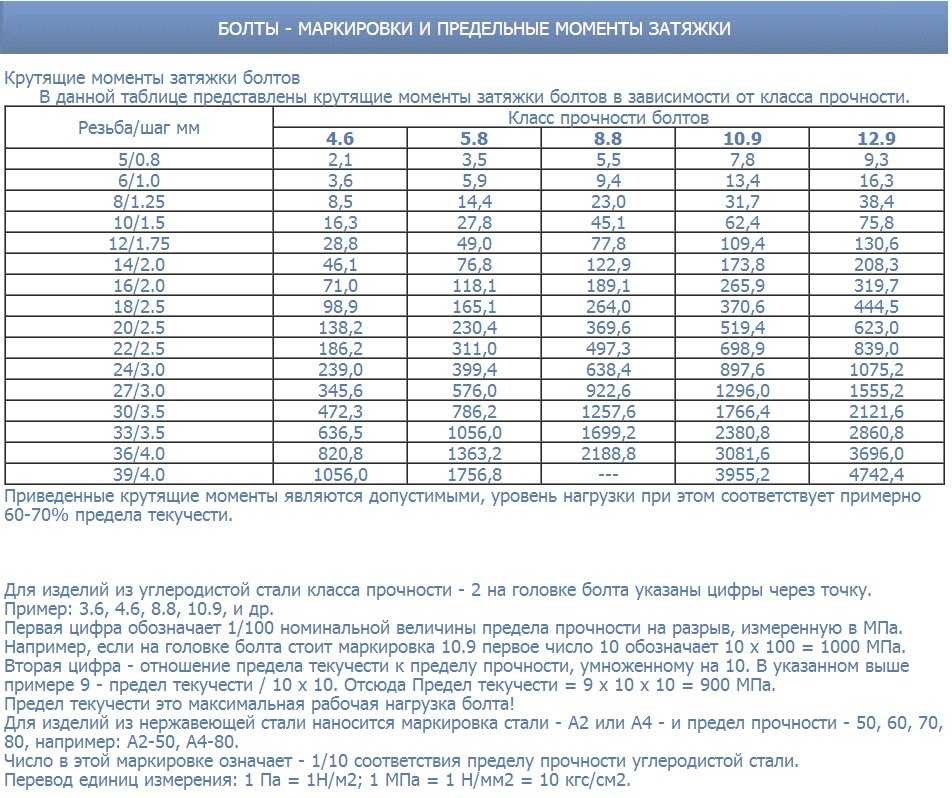

Моменты затяжки резьбовых соединений ваз 21214

* При практическом применении допускается округление значений моментов затяжки до десятых значений Н·м (кгс·м) в пределах допуска ** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку гайки (на угол меньше 60°) для обеспечения шплинтовки

Затяжка болтов крепления головки Nm? ВАЗ 2121(4×4), 1.7

ВАЗ (Lada) 2121 (4х4). Затяжка болтов крепления головки

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);
2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).
Болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).

Еще больше полезных советов в удобном формате

Тема статьи – болты гбц нива и нива шевроле нового образца. В первой части статьи, я рассказал о калёных болтах. Во второй речь пойдет о деформируемых. Обычно согласно русской поговорке, «от добра, добра не ищут». Если запчасть работает, то и пусть работает, лучше не надо. Но это тот случай, когда автоТАЗ не дает повода расслабиться. И причина вовсе не в болтах, а в качестве работы завода. Почему в них возникла необходимость и почему не помогают каленые болты.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

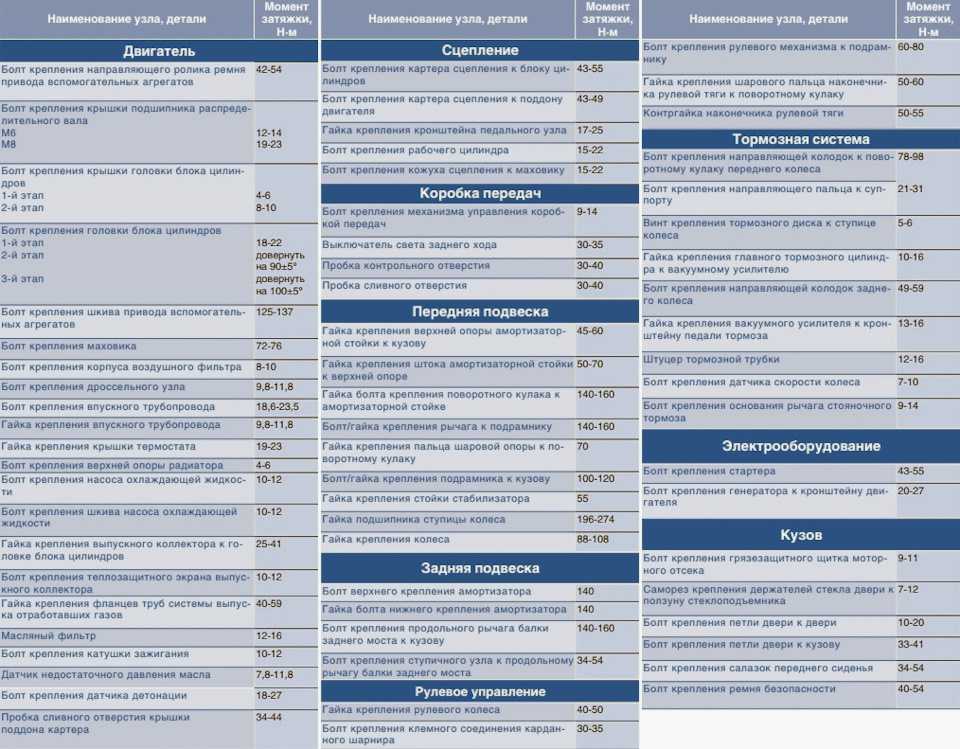

Момент затяжки деталей двигателя

Деталь	Резьба	Момент затяжки, Hм (кгсм)
Болты крепления головки блока цилиндров	M12х1,25	см. раздел «Двигатель»
Гайка крепления впускной трубы	М8	20,83-25,73 (2,13-2,63)
Гайка крепления натяжного ролика	М10х1,25	33,32-41,16 (3,4-4,2)
Гайка крепления корпуса подшипников распределительного вала	М8	18,33-22,64 (1,87-2,3)
Болт крепления шкива распределительного вала	М10х1,25	45,82-56,6 (4,68-5,78)
Болт крепления корпуса привода вспомогательных агрегатов	М6	6,66-8,23 (0,68-0,83)
Гайка крепления выпускного патрубка рубашки охлаждения	М8	9,8-22,5 (1,0-2,3)
Болт крепления крышек коренных подшипников	М10х1,25	68,31-84,38 (6,97-8,61)
Болт крепления масляного картера	М6	5,1-8,23 (0,52-0,84)
Болт крепления шестерни уравновешивающего вала	М10х1,25	45,82-56,6 (4,68-5,78)
Гайка крепления крышки шатуна	М9х1	43,32-53,51 (4,42-5,46)
Болт крепления маховика	М10х1,25	70,81-87,47 (7,22-8,92)
Болт крепления водяного насоса	М6	5,10-8,23 (0,52-0,84)
Болт крепления шкива коленчатого вала	М12х1,25	87,47-108,05 (8,93-11,03)
Болт крепления подводящей трубы водяного насоса	М6	4,2-5,1 (0,43-0,52)
Гайка крепления приемной трубы глушителя	М8х1,25	19,6-24,5 (2,0-2,5)
Болты крепления кронштейнов передней и задних подвесок силового агрегата	М10х1,25	31,85-51,45 (3,25-5,25)
Гайки болтов крепления опор подвески силового агрегата	M10х1,25	28,08-45,3 (2,86-4,62)
Гайки крепления кронштейна левой подвески силового агрегата	M8	14,0-22,54 (1,43-2,3)
Болт крепления маслоприемника к крышке коренного подшипника	M6	6,37-10,29 (0,65-1,05)
Болт крепления маслоприемника к насосу	M6	6,37-10,29 (0,65-1,05)
Болт крепления масляного насоса	M6	8,33-10,29 (0,85-1,05)
Болт крепления корпуса масляного насоса	M6	6,97-8,61 (0,71-0,88)
Пробка редукционного клапана масляного насоса	M16х1,5	45,5-73,5 (4,6-7,5)
Штуцер масляного фильтра	M20х1,5	37,49-87,47 (3,82-8,92)
Гайки крепления карбюратора	M8	6,6-15,4 (0,7-1,6)

Вид на двигатель спереди Шевроле Нива:

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров.

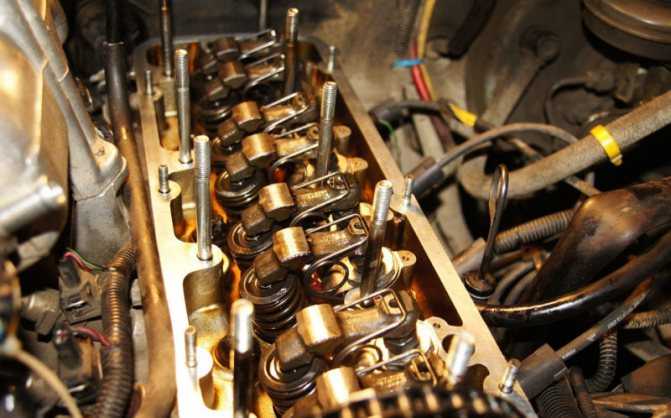

Ремонт головки блока цилиндров

Даже при щадящем режиме эксплуатации, ГБЦ двигателя рано или поздно требует ремонта. Для внедорожников отечественного производства, этот вопрос особенно актуален. 1. «Нива» покупается не для поездок в Большой театр по городским дорогам. 2. Отечественное бездорожье – это не полигон с тарированными препятствиями, нагрузки на автомобиль и двигатель нешуточные. 3. Качество топлива и смазочных материалов, к сожалению, не способствуют продлению ресурса головки блока цилиндров.

Вы можете посмотреть на видео признаки неисправности:

ВАЖНО! Для подобного обслуживания нет необходимости демонтировать силовую установку. Пространства под капотом достаточно для проведения работ прямо на автомобиле

Устройство двигателя 21213 достаточно простое

Капитальный ремонт или замена прокладки ГБЦ производится в гаражных условиях, одним владельцем, имеющим элементарный опыт обслуживания своего автомобиля

Устройство двигателя 21213 достаточно простое. Капитальный ремонт или замена прокладки ГБЦ производится в гаражных условиях, одним владельцем, имеющим элементарный опыт обслуживания своего автомобиля.

Подготовим инструмент:

Трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем. Рожковые и накидные ключи с подобными размерами. Динамометрический ключ, работающий в диапазоне от 10 до 110 н/м. Свечной ключ. Плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ. Съемники стопорных колец. Рассухариватель, деревянный брусок для поддержки сухарей клапанов. Корщетка в виде короны, дрель. Молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов). Шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей) Огнетушитель, ветошь, емкости разных размеров. Магнит на медной проволоке, для извлечения упавшего крепежа.

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

Отсоедините аккумулятор, и сбросьте давление в топливной рампе. Открутите крышку расширительного бачка радиатора и слейте антифриз. Аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

Демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты. Размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие. Отсоединяем разъемы от температурных датчиков на ГБЦ. Сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции. Отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива. Отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

Демонтируем термозащитные экраны. Ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки. Выкручиваем болты крепления, демонтируем распредвал.

Снимаем рычаги, толкающие клапана. Отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично. Аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке.

16. Укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

Установку блока производят в несколько приемов, соблюдая последовательность:

Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м. Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м. Болт 11 закручиваем за один проход, с моментом 32-39 Н/м Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

При наличии инструмента, работы выполняются самостоятельно. • Производим расточку впускных и выпускных фланцев до диаметра 34 мм. рис 8

Приступаем к разборке (порядок действий)

Первым делом снимается воздушный фильтр. Откручивается четыре шурупа по краям крышки. Отцепляются патрубки.
Размыкается трос и привод газовой заслонки.
Крышку клапанов необходимо почистить от грязи, это выполняется для того, чтобы избежать засорения двигателя от скопившейся под крышкой пыли и мусора.
Далее необходимо ослабить крепления распредвала

Важно зафиксировать двигатель от случайного проворота, фиксацию можно выполнить с помощью любого прочного металлического предмета, зажатого между цепью и звездочкой ( например отвёрткой ).

После выполнения всех этих действий можно приступать к замене.

Моменты затяжки резьбовых соединений Нива Шевроле

Затяжка головки блока цилиндров. Сделай Сам!

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Детали и расходники:

Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ хотя многие обходятся без него.

Chevrolet Niva — Снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

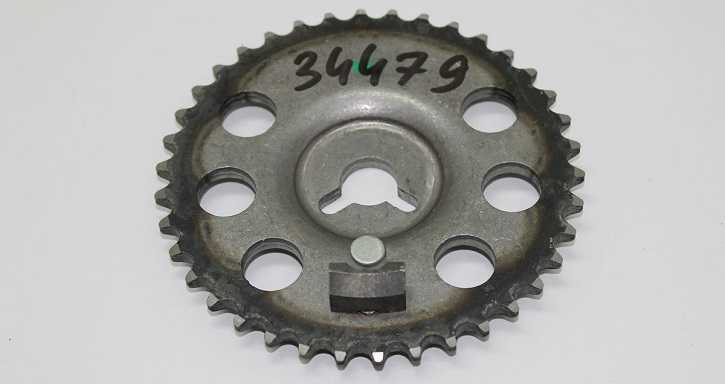

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

Теперь отворачиваем гайки крепления масляной рампы и снимаем её

После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле.

Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.

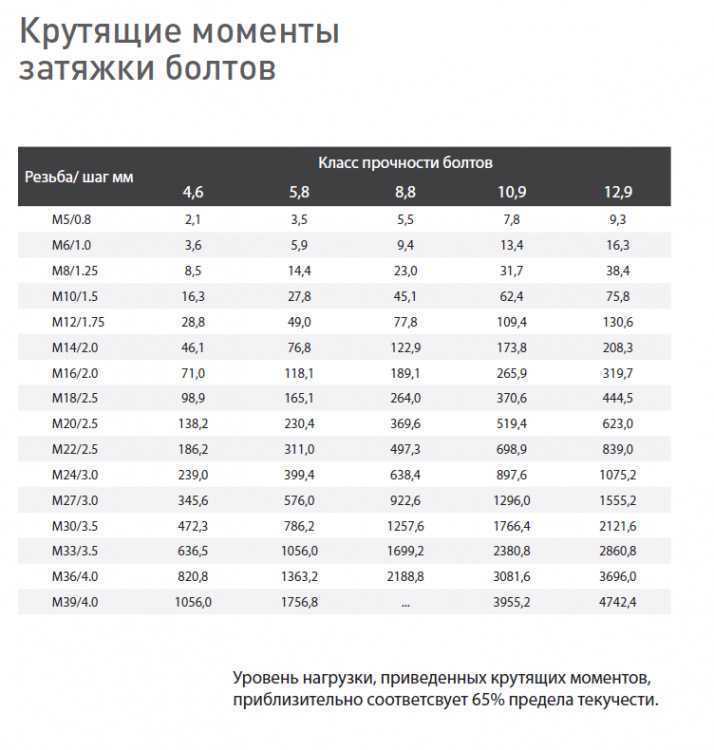

По сути дела не нужна затяжка с точностью динамометрического ключа.

Конечные величины берутся угловые. В случае использования безусадочной прокладки можно использовать каленые болты. Отсоедините провода от свечей зажигания. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости. Отсоедините приемную трубу от выпускного коллектора. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.

Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.

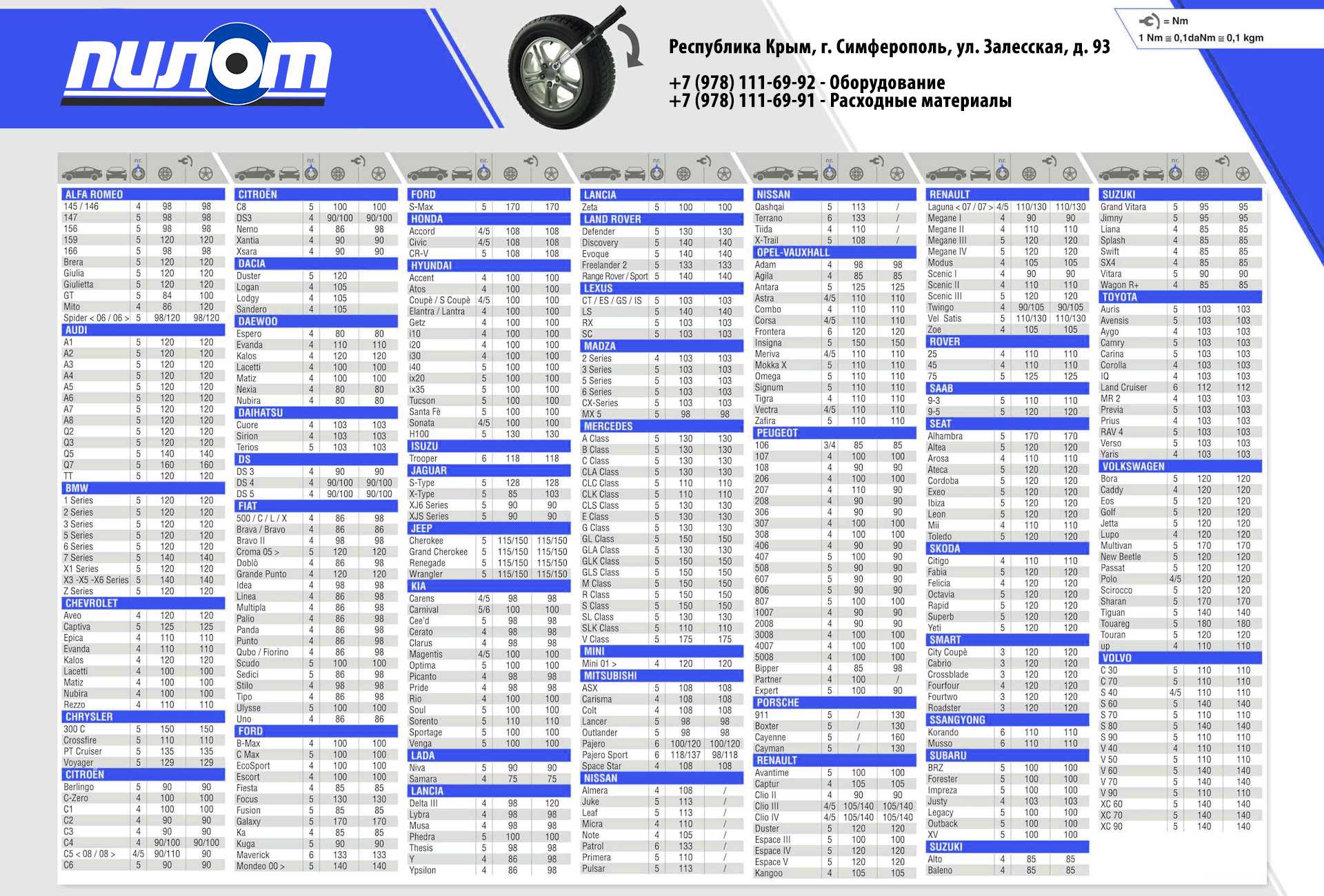

Размерность штатных дисков

Особенность отечественных моделей автомашин, в том числе и Нива Шевроле, является отсутствие индивидуальных дисков для определенного года выпуска автомашины.

Общепринятые размеры диска на Niva Chevrolet:

ширина диска 8 дюймов;
диаметр обода 15 дюймов;
вылет ЕТ40 – расстояние между плоскостью крепежа и симметрии.

Несоблюдение данных параметров может привести к:

быстрому износу механических деталей и узлов ходовой части автомобиля;
чрезмерная нагрузка на колесные арки авто и их поломка, например, применение дисков с размерностью, более чем R16 и высоким профилем резины, негативно скажется на состоянии подкрылок. Его поверхность сотрется. В интернет можно увидеть большое количество фото, посвященных этой теме.

Еще одним важным параметром является разболтовка или сверловка диска. Обозначается она латинскими буквами PCD. Для Нива Шевроле она установлена заводом-изготовителем размерностью 5х139,7. Цифра 5 означает, что диск к ступице фиксируется пятью болтами, которые расположены на окружности, а расстояние между соседними крепежными болтами соответствует 139,7мм.

Центральное отверстие (DIA) колесного диска равняется 98,5мм

Поэтому при выборе колеса необходимо обратить особое внимание на этот параметр, поскольку расхождение от стандартного даже в 1мм обязательно скажется на качестве крепления диска на ступице. Через некоторое время из-за неплотной посадки ступица попросту сточится

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40

В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40. В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35.
