Как регулировать клапана на ваз 2109 инжектор 8: пошаговая инструкция

Плюсы и минусы толкателей с гидрокомпенсацией

Гидрокомпенсаторы обладают целым рядом неоспоримых достоинств (по сравнению со стандартными механическими толкателями):

• После запуска двигателя тепловой зазор между распредвалом и поверхностью толкателя «выбирается» автоматически. То есть, полностью отпадает необходимость его регулировки ручным способом.
• Максимальный прижим «шляпки» гидрокомпенсатора к поверхности распредвала осуществляется независимо от температуры двигателя. Это позволяет достичь стабильной «жизнедеятельности» мотора во всем рабочем диапазоне оборотов.
• Более четкая работа клапанов приводит к ощутимой экономии топлива.
• Сам двигатель работает значительно тише, по сравнению с аналогами, оборудованными механическими толкателями.
• Долговечность. Как правило, гидрокомпенсаторы от проверенных временем производителей (при правильной эксплуатации транспортного средства) рассчитаны на весь «жизненный срок» самого двигателя.
• Меньший износ всех деталей ГРМ.

Почему же не все автопроизводители спешат перейти к таким удобным в эксплуатации автоматическим приспособлениям регулировки зазора? Да потому, что как любые технические приспособления, они обладают рядом недостатков:

• Сложность конструкции, как самого толкателя, так и головки блока цилиндров, в которой необходимо обустраивать специальные каналы и отверстия для подачи масла в корпус гидрокомпенсатора.
• Это в свою очередь приводит к значительному удорожанию изделия (в разы по сравнению с механическим «оппонентом») и двигателя, и, как следствие, всего автомобиля в целом.
• Возрастание эксплуатационных расходов. Для бесперебойной и долгосрочной эксплуатации необходимо применять только высококачественные сорта полусинтетических или синтетических масел. К тому же его замену лучше производить не реже чем каждые 10000 км. А при эксплуатации в мегаполисах (с постоянными простоями в пробках и «на светофорах») лучше сократить периодичность до 7000÷8000 км. Это предотвратит забивание каналов и отверстий подачи масла, как в головке блока, так и в корпусе самого гидрокомпенсатора.

• Повышенные требования к производительности масляного насоса. Дополнительная мощность этого узла необходима для создания нужного давления для «закачки» масла внутрь корпуса гидрокомпенсаторов.
• Не ремонтопригодность. При выходе из строя изделие подлежит замене на новое. Гидрокомпесаторы от некоторых производителей служат «верой и правдой» не более 100000÷150000 км пробега. Это вполне соизмеримо с частотой регулировки зазора механических толкателей. Однако заменить «гидрики» значительно дороже, чем выставить необходимые зазоры (особенно, если для этого можно применять регулировочные шайбы).

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

• Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
• «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;

• Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

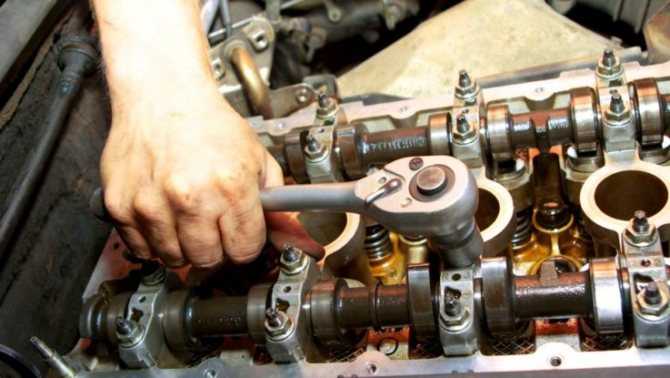

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

• набор гаечных ключей;
• отвёртки;
• специальный измерительный щуп;
• пинцет;
• микрометр;
• набор регулировочных шайб;
• прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
3. Снимается кожух ремня ГРМ.
4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

• после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
• маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
• при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
• в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
• при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Лада 21099 Громkuй Seданчик › Бортжурнал › [А как?] Регулировка клапанов на карбюраторном двигателе

Давайте по шагам рассмотрим, что необходимо делать, чтобы правильно отрегулировать клапаны на вашем ВАЗе.

1. Самое первое — нужно снять защитную крышку ремня ГРМ. Расположена крышка слева от двигателя, нужно будет открутить три винта на 10.

2. С клапанной крышки необходимо снять все патрубки. Кроме того, открутить кронштейн, который держит тросы газа и подсоса.

3. Открутить две гайки на 10 и снять клапанную крышку. Может быть, вам придется снять и саму «кастрюлю» карбюратора, если по-другому крышку снять не получается.

4. Все свечи выкручиваем. Небольшой совет — вначале выверните их до половины и удалите вокруг всю грязь, чтобы она не могла попасть в цилиндры.

5. Возьмите обыкновенный медицинский шприц и удалите масло из верхней части блока головки цилиндров так, чтобы показались шайбы при утапливании толкателей.

6. На шкиве распредвала необходимо совместить метку с установочной меткой, которая находится на задней крышке ремня ГРМ.

7. Проверяем, совместилась ли метка на маховике с треугольным вырезом, который находится на блоке двигателя. Проверить это можно через смотровое окошко на картере КПП.

8. Берем обыкновенный лист бумаги, из него вырезаем квадрат 8х8 см. В середине квадрата делаем отверстие так, чтобы бумагу можно было одеть на болт, которым крепится шкив распредвала. Один из углов бумажного квадрата должен смотреть на метку шкива распредвала. Берем маркер и им отмечаем риски на шкиве распредвала — они должны располагаться напротив тех трех углов квадрата, которые остались. У нас должно в конечном итоге получиться четыре метки. Они будут равны 0,90,180,270 градусам поворота распредвала, что, в свою очередь, будет соответствовать повороту коленвала на 0,180,360,540 градуса.

9. Необходимо на 2-3 зуба повернуть распредвал по часовой стрелке. Этот поворот будет соответствовать повороту коленвала на 40-50 градусов. Еще один небольшой совет — можно повернуть ключом на 17, ухватившись за болт распредвала, но многие рекомендуют переднее колесо немного поддомкратить и прокручивать его на 4-ой передаче.

10. Теперь нам необходимо замерить зазор первого и третьего клапанов — т.е. расстояние между регулировочной шайбой и кулачком распредвала. Зазоры должны иметь такие цифры (погрешность должна составлять 0,05мм):

11. Переходим к другой группе клапанов, если зазоры — в норме. Поворачиваем по часовой стрелке распредвал до следующей маркерной метки, доворачиваем на два-три зуба.

12. В случае если зазоры отличны друг от друга, выполняем следующее:

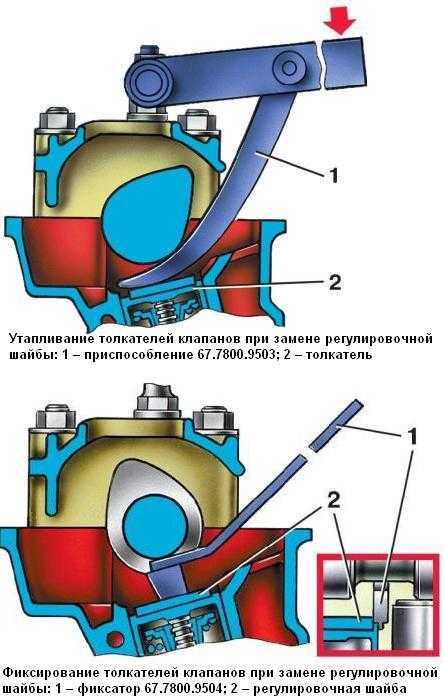

Устанавливаем на шпильки крепления клапанной крышки приспособление, с помощью которого утапливаем толкатели клапанов, затягиваем приспособление гайками.

Поворачиваем толкатель так, чтобы на вас смотрела прорезь в толкателе. Это необходимо выполнить, чтобы легче вытаскивалась регулировочная шайба.

На листке бумаги записываем зазор, который замерили, и номер клапана.

Используя приспособление, клапан утапливаем вниз, затем зафиксируем его с помощью фиксатора, который входит в комплект для регулировки клапанов.

Регулировочную шайбу через прорезь в толкателе необходимо поддеть отверткой и затем вытащить.

На другой стороне шайбы — ее размер, записываем толщину шайбы на бумагу (если будете замерять с помощью микрометра, может оказаться, что реальный размер на несколько единиц отличается от маркированного).

На место ставим шайбу (цифрами вниз). Вдавив в толкатель, смотрим, правильно ли она утоплена — шайба должна свободно вращаться в «седле».

Снова клапан утапливаем, снимаем фиксатор.

После чего можно переходить к замеру другой группы клапанов. Т.е. на 90 градусов поворачиваем распредвал до следующей метки, которая сделана маркером. Плюс — доворачиваем на два-три зуба.

13. Выполнив проверку всех зазоров, можно и толщину новой шайбы вычислить. Это сделать несложно, используя простую формулу. Толщина новой шайбы будет равна толщине старой шайбы, плюс — замеренный зазор, из которого вычитаем зазор минимальный.

Давайте рассмотрим на примере. Предположим, в первом клапане зазор — 0,29. Замеренная нами шайба — 3,40. По формуле выйдет следующее — 3,40+(0,29-0,35) = 3,40 — 0,06 = 3,34. Таким образом, новая шайба должна иметь толщину 3,34 мм.

14. После того, как сделали все вычисления, необходимо проверить, могут ли вам подойти шайбы из других клапанов, где тоже требуется замена шайб. Берем список и идем в магазин за шайбами. Не забудьте купить новую прокладку для клапанной крышки. Возможно, еще понадобится герметик — на случай, если из-под крышки после сборки гонится масло.

15. Снова смотрим на пункт 12, заменяя шайбы на те, которые нам нужны, и снова делаем замеры.

16. В случае, когда все в норме, ставим новую прокладку и надеваем клапанную крышку.

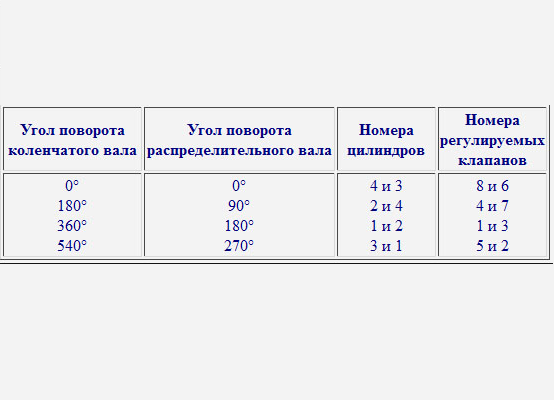

Порядок регулировки

ВАЗ 2108 | Регулировка зазоров в приводе клапанов

11.2. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

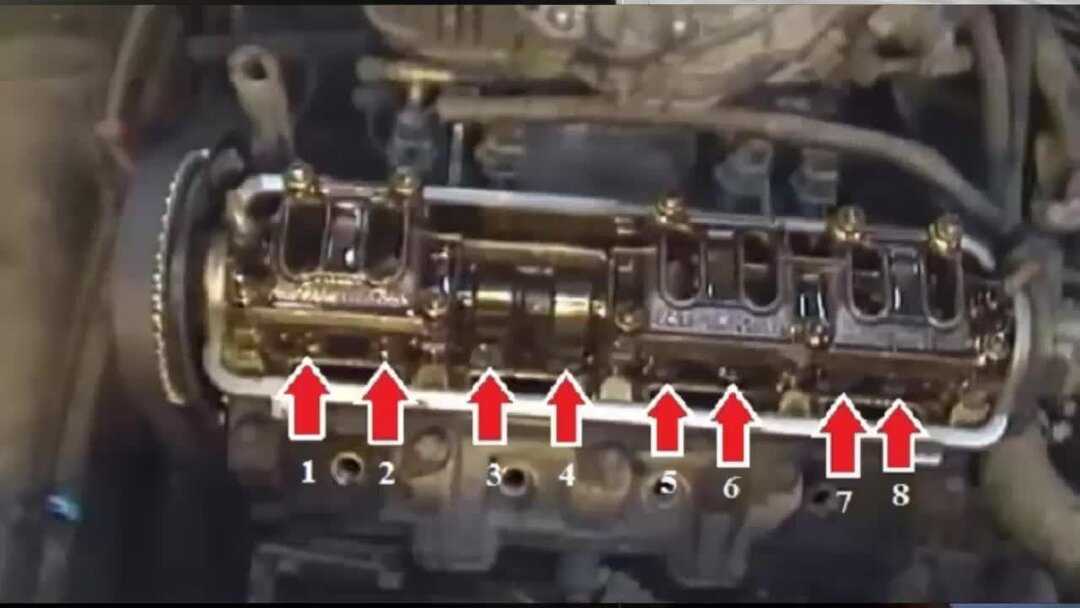

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра. 4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки. 7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки. 10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала. 13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления. 16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром. 19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. 22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Установка нового седла

Седло клапана правильно устанавливать с азотом, все другие методы не такие надёжные. В нормальном состоянии при комнатной температуре дивметр седла больше диаметра отверстия в головке, поэтому после установки получается некоторый натяг. Чтобы засунуть седло, его надо уменьшить в размере, для этого и нужен азот.

Азот в жидком состоянии сохраняет очень низкую температуру. Охлаждаясь в азоте, клапан сжимается в диаметре, и охладившись может свободно залезть в посадочное отверстие головки. В то же время, чтобы увеличить посадочное отверстие в головке, головку можно нагреть, тогда отверстие расширится и зазор увеличится. Если нагреть головку, то тогда не надо так сильно охлаждать седло, достаточно будет просто положить в морозилку и разницы температур будет достаточно.

Устанавливать седло без предварительной термической обработки нельзя, не будет достигнут необходимый натяг и седло выпадет в процессе эксплуатации.

При установке нужно забить седло, чтобы оно стало на место, сильно бить не надо, достаточно лёгких ударов.

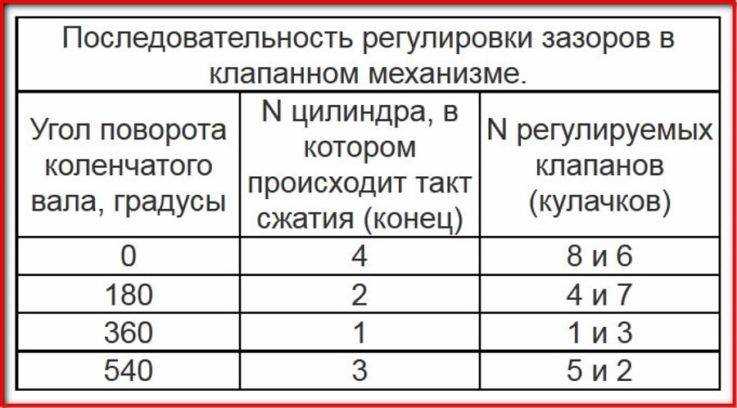

Порядок регулировки

Порядок регулировки клапанов во всех модификациях 8-клапанного ваза одинаковый. Единственные отличия заключаются в автомобилях Granta Fuel Injection, в калине 2 с двигателем Granta. Они имеют более легкую поршневую группу и керамические / металлические седла. Соответственно зазоры отличаются вверх на 0,05 мм. Зная последовательность и схему регулирования, можно вручную регулировать клапаны. Минус в отсутствии комплекта регулировочных шайб и набора. Идти к ним каждый раз на рынок — дорогое удовольствие, да еще и покупать весь ассортимент.

Вот подробная схема регулировки клапанов ваз 2108, 2109, 2114, 2115.

• Сначала необходимо охладить двигатель. Можно использовать дополнительный вентилятор охлаждения от каждого автомобиля ВАЗ. Поместите его сверху, чтобы воздух дул в сторону мотора, и включите питание 12 В;
• При настройке8-клапанные двигатели (11186, 11113, 1118, 1111) с механическим дроссельным узлом откручивают трос дроссельной заслонки от гнезда во впускном коллекторе;
• Снимаем клапанную крышку, боковую крышку ремня ГРМ. Отсоедините большой и малый выпускной трубопровод от сопла дроссельной заслонки;
• С помощью шприца или баллончика откачайте масло возле тарелок клапана. Лучше всего использовать стандартный медицинский шприц с белой силиконовой трубкой на кончике;
• Установите регулирующее устройство — рейку для прижатия клапана, также называемую линейкой;
• Установите его в первое положение для регулировки. Поверните распределительный вал по часовой стрелке до отметки и поверните на 2–3 зубца. На автомобилях с легкой поршневой группой (гранта, калина 2, приора) коленчатый вал наглухо проворачивается на коленвале. При проворачивании распредвала ремень ГРМ может проскальзывать, и если этого не заметить и запустить двигатель, клапаны могут погнуться;
• Отрегулируйте в следующем порядке: 1 выпускной клапан и 3 впускных клапана;
• Поверните распределительный вал на 90 градусов. Отрегулируйте 5 выпускных и 2 впускных фиксатора;
• Поверните на 90 градусов. Отрегулируйте 8 выпускных и 6 впускных зажимов;
• Сделайте последний поворот на 90 градусов и отрегулируйте 4 выпускных и 7 впускных зажимов;
• Соберите в обратном порядке. Установите новую прокладку под крышку клапана, чтобы избежать утечки масла.
• На карбюраторных двигателях все действия необходимо выполнять в одном и том же порядке. Сначала откручиваем корпус фильтра и всасывающий шланг. Частота такая же, как на форсунке 30 000 км.

На 16-клапанных двигателях регулировка не требуется, так как тепловые зазоры автоматически выбираются компенсационными шестернями.

Зазоры также следует проверить после ремонта клапанов ГБЦ. Особенно после замены направляющих. При замене втулок седла зенковываются специальным инструментом и вдавливаются в головку блока цилиндров. Поэтому необходимо придерживаться последовательности, выставить оптимальные зазоры и повторить через 1000 км пробега.

Регулировка двигателя 8кл на газ обеспечивает увеличенное время работы между последовательными регулировками. Если двигатель не рассчитан на работу на сжиженном газе, то седла клапанов и клапаны быстро выгорят и чтобы хоть как-то продлить срок службы двигателя, зазоры следует делать чуть больше стандартных. Обычно они составляют +0,05 мм. Если зазор не выставлен, т.е. не разблокируется, значит, розетка разрушилась на приличном расстоянии от головы. В этом случае замерьте, насколько следует увеличить воздушный зазор, разберите головку блока цилиндров и подпилите поверхности клапанов. Второй вариант — замена седла или головки цилиндра.

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Порядок регулировки

Порядок регулировки клапанов во всех модификациях 8-клапанного ваза одинаковый. Единственные отличия заключаются в автомобилях Granta Fuel Injection, в калине 2 с двигателем Granta. Они имеют более легкую поршневую группу и керамические / металлические седла. Соответственно зазоры отличаются вверх на 0,05 мм. Зная последовательность и схему регулирования, можно вручную регулировать клапаны. Минус в отсутствии комплекта регулировочных шайб и набора. Идти к ним каждый раз на рынок — дорогое удовольствие, да еще и покупать весь ассортимент.

Вот подробная схема регулировки клапанов ваз 2108, 2109, 2114, 2115.

• Сначала необходимо охладить двигатель. Можно использовать дополнительный вентилятор охлаждения от каждого автомобиля ВАЗ. Поместите его сверху, чтобы воздух дул в сторону мотора, и включите питание 12 В;
• При настройке8-клапанные двигатели (11186, 11113, 1118, 1111) с механическим дроссельным узлом откручивают трос дроссельной заслонки от гнезда во впускном коллекторе;
• Снимаем клапанную крышку, боковую крышку ремня ГРМ. Отсоедините большой и малый выпускной трубопровод от сопла дроссельной заслонки;
• С помощью шприца или баллончика откачайте масло возле тарелок клапана. Лучше всего использовать стандартный медицинский шприц с белой силиконовой трубкой на кончике;
• Установите регулирующее устройство — рейку для прижатия клапана, также называемую линейкой;
• Установите его в первое положение для регулировки. Поверните распределительный вал по часовой стрелке до отметки и поверните на 2–3 зубца. На автомобилях с легкой поршневой группой (гранта, калина 2, приора) коленчатый вал наглухо проворачивается на коленвале. При проворачивании распредвала ремень ГРМ может проскальзывать, и если этого не заметить и запустить двигатель, клапаны могут погнуться;
• Отрегулируйте в следующем порядке: 1 выпускной клапан и 3 впускных клапана;
• Поверните распределительный вал на 90 градусов. Отрегулируйте 5 выпускных и 2 впускных фиксатора;
• Поверните на 90 градусов. Отрегулируйте 8 выпускных и 6 впускных зажимов;
• Сделайте последний поворот на 90 градусов и отрегулируйте 4 выпускных и 7 впускных зажимов;
• Соберите в обратном порядке. Установите новую прокладку под крышку клапана, чтобы избежать утечки масла.
• На карбюраторных двигателях все действия необходимо выполнять в одном и том же порядке. Сначала откручиваем корпус фильтра и всасывающий шланг. Частота такая же, как на форсунке 30 000 км.

На 16-клапанных двигателях регулировка не требуется, так как тепловые зазоры автоматически выбираются компенсационными шестернями.

Зазоры также следует проверить после ремонта клапанов ГБЦ. Особенно после замены направляющих. При замене втулок седла зенковываются специальным инструментом и вдавливаются в головку блока цилиндров. Поэтому необходимо придерживаться последовательности, выставить оптимальные зазоры и повторить через 1000 км пробега.

Регулировка двигателя 8кл на газ обеспечивает увеличенное время работы между последовательными регулировками. Если двигатель не рассчитан на работу на сжиженном газе, то седла клапанов и клапаны быстро выгорят и чтобы хоть как-то продлить срок службы двигателя, зазоры следует делать чуть больше стандартных. Обычно они составляют +0,05 мм. Если зазор не выставлен, т.е. не разблокируется, значит, розетка разрушилась на приличном расстоянии от головы. В этом случае замерьте, насколько следует увеличить воздушный зазор, разберите головку блока цилиндров и подпилите поверхности клапанов. Второй вариант — замена седла или головки цилиндра.

Причины замены

Как говорилось выше, причиной замены клапанов может стать обрыв ремня ГРМ,но не всегда причина заключается только в этом. Часто клапана нуждаются в замене из-за перескакивания моторной цепи.Когда это происходит, то клапана просто выворачивает и понятно, что дальнейшая их эксплуатация становится невозможной.После этого клапана выглядят следующим образом:

Замена направляющих клапанов ваз 2110

Кроме того, клапаны могут сами износиться. Вернее, износу подвергается именно ножка клапана, которая имеет определенный размер.Ножку специально замеряют микрометром, чтобы проверить соответствие нормам. Так, если ножка клапана имеет размер, который меньше 7,97 мм, то это уже износ и такой клапан следует отправлять в мусорный бак.Наконец, прогар или трещина самой тарелки может стать причиной того, что следует менять клапаны.

Замена направляющих клапанов на ваз 2110

Регулировка клапанов: порядок действий

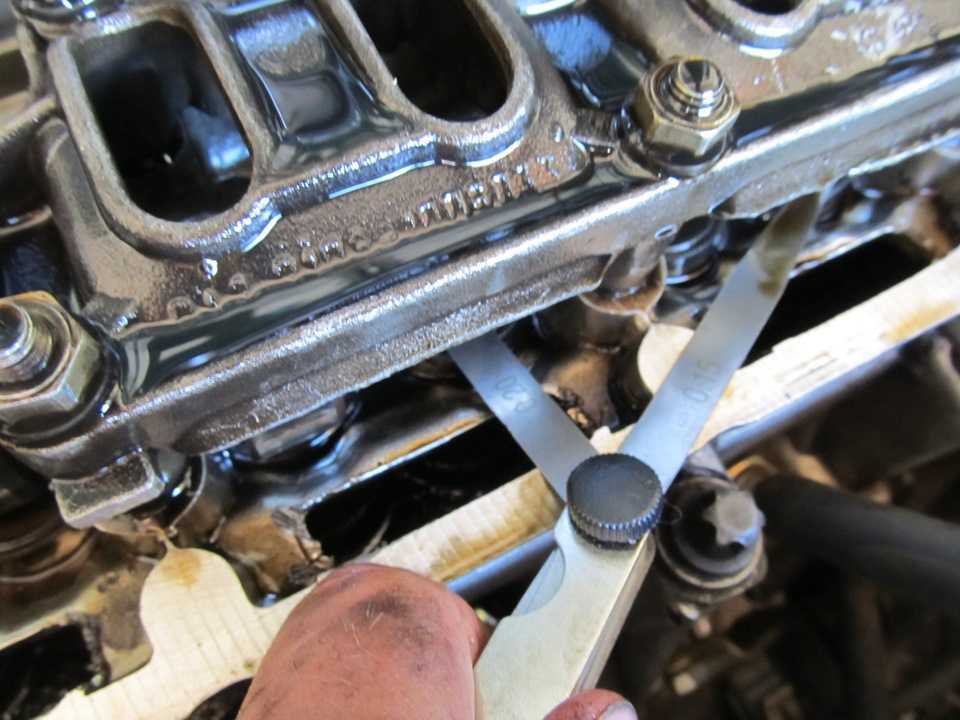

Регулировка клапанов с помощью щупа

Двигатель автомобиля устроен таким образом, что имеет 2 клапана на 1 цилиндр. Это необходимо для того, чтобы 1 клапан запускал горючую жидкость, а 2 избавлялся от нее. Весь этот процесс регулируется газораспределительным механизмом. Особую роль в этом процессе играют клапанные зазоры. При пуске двигателя и достижения им рабочей температуры, его движущие элементы расширяются.

Увеличенные зазоры клапанов снижают мощность двигателя. Об этом можно судить, услышав металлический звук при холостых оборотах мотора. Таким образом, неправильная регулировка клапанов приведет к тому, что увеличится расход топлива и потребуется дорогостоящий ремонт отдельных элементов двигательной системы.

Зазоры регулируются на холодном двигателе. Проверить его рабочую температуру можно, воспользовавшись плоским щупом нужной толщины. Порядок действий:

Регулировку нужно начинать с поворота коромысел двигателя в нужную сторону. Затем следует поднять поршень цилиндра до «мертвой» точки. В этом положении клапаны двигателя находятся в закрытом состоянии. Для проверки правильности выполненных действий нужно слегка покачать клапаны. Они должны находиться в свободном состоянии, т.е. ни во что не упираться (то же касается авто с кондиционером).
Затем следует опустить гайку на регулировочном винте. С использованием щупа можно настроить нужное расстояние между клапанами, т.е. отрегулировать зазор.
Следующий этап — затягивание контргайки

Важно иметь в виду, что при сильном затягивании зазор может уменьшиться. После каждого поворота гайки следует проверять размер зазора щупом. Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.
