Момент затяжки деталей коробки передач

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Болт крепления шарнира на штоке выбора передач	М8х1	16,3–20,1 (1,66–2,05)
Болт крепления механизма выбора передач	М6	5,1–8,2 (0,5–0,83)
Гайка крепления хомута тяги привода переключения передач	М8	15,7–25,5 (1,6–2,6)
Гайка заднего конца первичного и вторичного валов	М20х1,5	120,8–149,2 (12,3–15,2)
Выключатель света заднего хода	М14х1,5	28,4–45,3 (2,9–4,6)
Болт крепления вилки включения передач к штоку	М8х1	11,7–18,6 (1,2–1,9)
Гайка крепления реактивной тяги к силовому агрегату	М10х1,25	51–82,4 (5,2–8,4)
Гайка крепления привода спидометра	М6	4,5–7,2 (0,45–0,73)
Гайка крепления обоймы шаровой опоры	М8х1,25	15,9–25,8 (1,6–2,6)
Болт крепления оси рычага выбора передач	М6	7,8–12,3 (0,8–1,26)
Гайка крепления задней крышки картера	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка фиксатора	М16х1,5	28,4–45,3 (2,9–4,6)
Крепление рычага выбора передач на штоке	М8х1	28,4–35,0 (2,9–3,6)
Гайка крепления коробки передач к картеру сцепления	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка сливного отверстия	М22х1,5	28,7–46,3 (2,9–4,7)
Опора вилки выключения сцепления	М8	15,7–25,5 (1,6–2,6)
Болт крепления направляющей втулки подшипника выключения сцепления	М6	3,8–6,2 (0,39–0,63)

Коробка передач Шевроле Нива:

1 — первичный вал; 2 — сальник первичного вала; 3 — картер сцепления; 4 — пружинная шайба; 5 — сапун; 6 — игольчатый подшипник вторичного вала; 7 — зубчатый венец синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — скользящая муфта синхронизатора III и IV передач; 10 — ступица муфты синхронизатора III и IV передач; 11 — шестерня и зубчатый венец синхронизатора III передачи; 12 — шестерня и зубчатый венец синхронизатора II передачи; 13 — вилка переключения I и II передач; 14 — муфта синхронизатора I и II передач; 15 — шестерня и зубчатый венец синхронизатора I передачи; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня передачи заднего хода; 18 — пружинная шайба; 19 — стопорное кольцо; 20 — муфта синхронизатора V передачи; 21 — тяга привода управления коробкой передач; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — ведомая шестерня V передачи; 25 — маслоотражательная шайба; 26 — распорная втулка; 27 — фланец эластичной муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — подшипник блока шестерен; 32 — блок шестерен V передачи и заднего хода; 33 — болт крепления блока шестерен; 34 — упорная шайба; 35 — ступица муфты синхронизатора V передачи; 36 — промежуточная шестерня заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка заливного отверстия; 41 — промежуточный вал; 42 — передний подшипник промежуточного вала; 43 — картер коробки передач; 44 — задний подшипник первичного вала; 45 — направляющая втулка подшипника выключения сцепления.

Виды поломок и их причины

Детали изготавливаются из высокопрочной легированной стали, поэтому практически не подвержены деформации.

Реактивная тяга может погнуться лишь в результате ударов о крупные камни или пни на бездорожье.

Чаще автовладельцам приходится сталкиваться с другими проблемами:

• Трещины сварных швов между основой тяги и проушинами. Если вовремя не обнаружить поломку, деталь может на ходу развалиться на части.
• Коррозия тяг. Проржавевшее основание теряет прочность и легко деформируется или ломается.
• Износ и повреждение резиновых втулок сайлентблоков. Со временем резина рассыхается и растрескивается. Этот процесс усиливается под воздействием физических нагрузок. В результате появляется люфт в соединении тяги с мостом и кузовом. Это ухудшает курсовую устойчивость авто и может привести к отрыву проушин.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Конструкция и детали задней подвески Шевроле Нива

Задняя подвеска Шевроле Нива — зависимая, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами. Две нижние продольные штанги препятствуют продольному перемещению балки, две верхние — вращению балки вокруг оси под действием тяговых и тормозных сил на задних колесах.

Поперечная штанга задней подвески Шевроле Нива ограничивает смещение балки в поперечном направлении.

В проушины на концах штанг запрессованы резинометаллические шарниры. Они могут заменяться отдельно при условии, что не изношены сами проушины.

Амортизатор крепится нижней частью к кронштейну на балке заднего моста, верхней частью — к проушине в арке заднего колеса через резиновые и стальные дистанционные втулки.

• Пружина задней подвески Шеви Нива опирается на нижнюю и верхнюю чашки.
• Пластиковая прокладка установлена в нижней опорной чашке, приваренной к балке заднего моста.

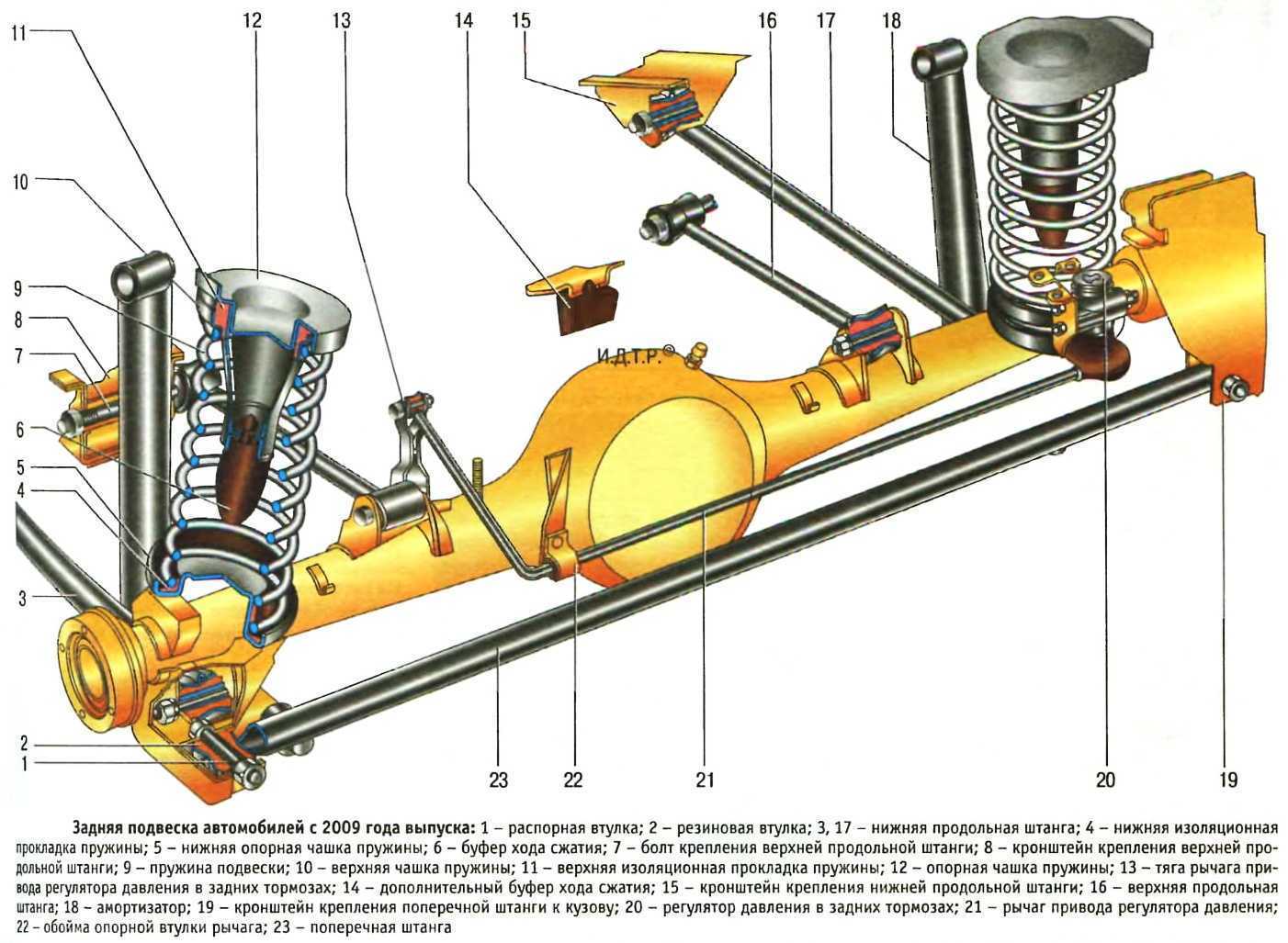

Рис.38. Задняя подвеска Шевроле Нива

1 — резиновая втулка; 2 — распорная втулка; 3 — нижняя изолирующая прокладка пружины; 4 — нижняя опорная чашка пружины; 5 — буфер хода сжатия; 6 — пружина подвески; 7 — амортизатор; 8 — болт крепления верхней продольной штанги; 9 — кронштейн крепления нижней продольной штанги; 10 — нижняя продольная штанга; 11 — поперечина пола кузова; 12 — кронштейн поперечной штанги задней подвески Шеви Нива; 13 — балка заднего моста; 14 — верхняя продольная штанга; 15 — дополнительный буфер хода сжатия; 16 — поперечная штанга; 17 — верхняя изолирующая прокладка пружины; 18 — резиновая втулка проушины амортизатора Верхний конец пружины задней подвески Шевроле Нива опирается через резиновую прокладку на верхнюю опорную чашку, приваренную к кузову. К верхней чашке также приварен кронштейн буфера сжатия.

1. При полном ходе подвески буфер упирается в нижнюю опорную чашку пружины.
2. При замене пружин убедитесь, что они одного класса с пружинами передней подвески.
3. Снятие амортизатора задней подвески Шевроле Нива
4. Снятие нижней продольной штанги задней подвески Шевроле Нива
5. Снятие поперечной штанги задней подвески Шевроле Нива
6. Снятие балки заднего моста Шевроле Нива
7. Снятие верхней продольной штанги задней подвески Шевроле Нива
8. Снятие пружины задней подвески Шевроле Нива
9. — Дальнейшую установку проводим в обратной последовательности.
10. _____________________________________________________________________________
11. _____________________________________________________________________________
12. _____________________________________________________________________________
13. _____________________________________________________________________________
14. Chevrolet Aveo
15. _____________________________________________________________________________
16. _____________________________________________________________________________
17. Chevrolet Captiva
18. Chevrolet Cruze
19. Chevrolet Lacetti
20. Chevrolet Lanos
21. Chevrolet Niva

• Богатая смесь ваз 2109 инжектор причины



• Стучит рулевая рейка калина



• Минусы хабов на уаз патриот



• Не работает бензонасос нива шевроле



• Какие подкрылки лучше поставить на ниву шевроле

Когда требуется замена и как ее осуществить

Бывают случаи, когда наладить неисправное функционирование задней подвески можно только путем ее замены. Данное устройство не является очень дорогим, поэтому приобрести его по надобности способен любой владелец Нивы Шевроле. Замена сайлентблоков нужна, если устройство сильно износилось, и никакой ремонт не помогает восстановить полноценную работу. Зачастую владельцам данного авто необходимо снять и заменить пружины подвески. Схема действий здесь следующая:

1. Для начала от заднего моста требуется отсоединить нижний шарнир амортизатора. Его желательно убрать в сторону, дабы он никак не мешал проводить остальные демонтажные работы.
2. После авто необходимо приподнять для того, чтобы разгрузить подвеску.
3. Затем снимаем пружину.
4. Далее производится снятие нижней прокладки пружины с опоры.
5. Далее при помощи отвертки снимается верхняя прокладка.
6. После этого надо снять ограничитель хода сжатия.

На этом снятие оканчивается. Установка нового устройства осуществляется в обратной последовательности. Дабы было легче фиксировать верхнюю прокладку, можно использовать нитку, при помощи которой необходимо будет закрепить прокладку на пружине. Также для этой цели подойдет изоляционная лента

Очень важно, чтобы витки четко совпадали с пазами на прокладках

Подводя итог, нужно еще раз отметить, что задняя подвеска служит для того, чтобы сцепление колес было упругим с несущей конструкцией кузова. Эта конструкция не должна иметь устаревшую резину, механические повреждения или одностороннее выпучивание. Поскольку задняя подвеска состоит из множества деталей, в любое время можно заменить ту или иную запчасть, дабы механизм исправно выполнял свою работу. Задняя независимая подвеска принимает участие во всех процессах, которые связаны с дорожным покрытием и машиной. Именно поэтому какие-либо повреждения могут значительно ухудшить процесс езды.

Таким образом, важно следить, чтобы эта конструкция слаженно функционировала и при надобности ремонтировать либо заменять ее изношенные детали. Если вы не знаете, как самостоятельно обнаружить и устранить неисправности, то лучше обращайтесь в сервисный центр

Там мастера выполнят любые ремонтные работы, в том числе лифт задней подвески и прочие процедуры.

Как вам статья?

Мне нравитсяНе нравится

Замена балки заднего моста

• перед началом работы необходимо надежно установить автомобиль на смотровой яме. Так же можно проводить работу на специализированном подъёмнике, чтобы обеспечить доступ ко всем необходимым местам.
• задняя часть должна свободно висеть, чтобы колеса опускались под собственным весом. необходимо снять колеса с задней части автомобиля.
• после этого отключается и демонтируется карданный вал, подходящий к фланцу ведущей шестерни.
• демонтируются элементы, которые крепят держатель оболочек троса стояночного тормоза к тормозному щитку. Необходимо вывести наконечники троса из посадочных мест.
• отсоединяются тормозные шланги. Для этого они отключаются от штуцеров трубок.
• отсоединяются наконечники с регулятора давления от тяги моста
• полностью демонтируются верхние продольная и поперечная тяга.
• чтобы зафиксировать балку необходимо подставить специальный упор под нее
• от кронштейнов, расположенных на балке отсоединяются амортизаторы
• затем необходимо опускать балку и отсоединять амортизаторы, снять пружины
• теперь можно полностью снять балку и произвести замену
• сборка производиться в обратной последовательности.

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

• тягу стабилизатора;
• комплект резиновых втулок;
• 4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

1. Снять с «родной» тяги крайние втулки и почистить концы.
2. Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
3. На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
4. Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
5. Поставить усиленный стабилизатор на автомобиль.

Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.

Назначение и принцип функционирования изделия

Специальный рычаг в конструкции подвески автомобиля УАЗ Патриот имеет название тяга Панара, которое он получил благодаря своему основателю Рене Панару в начале XX века. Она представляет собой жесткую стальную балку с шарнирными наконечниками. Благодаря шарнирным соединениям обеспечивается вращение тяги вверх и вниз. Данное изделие на внедорожнике УАЗ Патриот служит для того, чтобы иметь возможность препятствовать смещению автомобильной подвески вбок.

С одной стороны тяга с помощью шарнирного соединения крепится к раме внедорожника, а с другой — к мосту, а точнее, к его балке. Шарниры представлены в виде сайлентблоков, которые и ограничивают подвижность этого рычага вправо или влево. Сайлентблоки позволяют перемешаться мосту в вертикальном направлении, предотвращая горизонтальные смещения.

На внедорожнике УАЗ Патриот имеется два моста, поэтому передняя и задняя подвески этого автомобиля должны оснащаются тягами Панара. Но так как задняя подвеска внедорожника представлена в виде рессорной конструкции, то необходимость в установке тяги Панара отсутствует. Но это не означает, что автовладелец не может самостоятельно дополнить свой автомобиль таким важным элементом, обезопасив свою жизнь и жизнь пассажиров.

Регулируемая тяга на своем месте

Поперечная тяга Панара выпускается на производстве в виде двух конструкций:

1. Сплошная, цельная или нерегулируемая. Такой деталью оснащаются автомобили с завода. Недостатком такого вида является то, что нет возможности осуществить регулировку.
2. Разрезная или регулируемая. Кроме основных функциональных особенностей изделия, возможность регулирования позволяет варьировать параметрами высоты моста. Регулируемая поперечная тяга Панара является наиболее функциональной и поэтому именно ей отдают предпочтение все автомобилисты владельцы внедорожников УАЗ Патриот, да и других автомобилей.

Регулируемая тяга для внедорожника УАЗ Патриот может быть отдельно приобретена и установлена самостоятельно или на СТО. Но имеется вариант переработки сплошного изделия на регулируемое. Как это сделать, рассмотрим немного позже, а пока выясним, каковыми же недостатками и достоинствами обладает тяга Панара.

Достоинства и недостатки

Главным и основным достоинством регулируемого изделия является его надежность, простота конструкции и диагностики, что собственно сказывается на ее стоимости. Такую тягу может позволить себе каждый владелец внедорожника УАЗ Патриот, так как ее стоимость составляет около 3000 рублей.

Но имеются и недостатки у такого изделия, которые основаны на неидеальной работе устройства при совершении маневров. При поворотах наблюдается отвод моста в левую или правую стороны относительно его кузова. В результате возникают проблемы с управляемость внедорожника УАЗ Патриот. Чтобы хоть как-то уменьшить данный недостаток, было принято использовать изделие совместно с направляющими рычагами. Эти рычаги позволяют дополнительно контролировать продольные и боковые смещения моста и тем самым компенсировать основной недостаток устройства.

На фото ниже представлена поперечная нерегулируемая тяга Панара для внедорожника УАЗ Патриот, в конструкции, которой отсутствует возможность ее регулировки.

Регулируемая поперечная тяга Панара имеет аналогичный вид, только в конструкции имеется специальное крепление для выполнения регулировочных работ.

Это отличие, на первый взгляд, хоть и незначительное, но очень важное, так как со временем наблюдаются такие факторы, как проседание пружин или установка проставок в конструкцию подвески. Многие стремятся осуществить лифт подвески, а другие ставят колеса большего диаметра. Из-за этого расстояние между мостом и рамой изменяется, и необходимо так же менять длину тяги

Все эти факторы приводят к тому, что без регулируемой поперечной тяги Панара не обойтись

Из-за этого расстояние между мостом и рамой изменяется, и необходимо так же менять длину тяги. Все эти факторы приводят к тому, что без регулируемой поперечной тяги Панара не обойтись.

Сайлентблоки тяги Панара

Уязвимым местом изделия являются фиксирующие элементы или сайлентблоки. Со временем эксплуатации устройства на сайлентблоки воздействует множество негативных факторов, такие как:

• механические воздействия;
• вода;
• грязь;
• песок;
• высокая температура;
• низкая температура.

Как определить неисправности задней подвески

Все автолюбители знают, что рано или поздно любая деталь на машине способна дать сбой. Неполадки могут быть самыми разнообразными. Главное вовремя их заметить и устранить. Что касается задней подвески, то с этим устройством чаще всего бывают такие неисправности:

• деформация рычагов подвески;
• ослабление или выход из строя пружины;
• повреждение опоры;
• износ втулок.

Главная причина всех этих неисправностей заключается в качестве дорожного покрытия. Если комплектующие подобраны некачественные и недолговечные, то это также негативно сказывается на работе задней подвески и на ее состоянии в целом. Узнать наличие неисправностей можно по таким признакам:

• автомобиль едет по неправильной траектории;
• колебания «четырехколесного друга» в разные стороны при торможении;
• ощутимый стук по разбитой дороге или обычной;
• неравномерный износ колес.

Меняем шарикоподшипник ступичного узла

Тюнинг для бездорожья начинается с замены колёс. Традиционно считается, что чем колёса на автомобиле больше, тем лучше его проходимость. Это действительно так, но порой замена колёс на большие подразумевает увеличение арок.Для того чтобы не «калечить» арки, нужно знать подходящие размеры внедорожных колёс, которые можно использовать безболезненно для автомобиля, например, 215/75/R15 марок Forward, Safari, Goodrich и 205/80/R16: Kumho, Gordiant.

Установив колёса такого размера, вы сразу заметите разницу между обычным вариантом автомобиля и внедорожным.

Если вы считаете, что этих изменений вам будет мало и хочется колёса ещё больше, то резка арок вам обеспечена. Но следует знать, что в некоторых случаях можно арки просто выгнуть наружу. Такой способ смотрится лучше в эстетическом плане.

Сменить шарикоподшипник ступичного узла Chevrolet Niva у колеса спереди достаточно кропотливое занятие. Но соблюдая алгоритм выполнения работ вполне доступно каждому автолюбителю. Это необходимо выполнить при появлении шума в периоды движения автомобиля или если в результате регулировки зазора нет возможности выставить зазор в соответствии с рекомендациями.

Выполняем разбор кулака поворота, вынимаем ступичный узел, сальник, кольца шарикоподшипников. Демонтированные узлы вымойте тщательно керосином. Пересмотрите бороздки колец, качество плоскости роликов.

Истирание роликов, колец, сепараторов, механические изъяны — потенциально опасно. Выявленные повреждения, во время проверки, необходимо срочно сменить шарикоподшипники.

Постучите по поверхности кольца снаружи молотком и бородком. Теперь приступайте к выпрессовке кольца из кулака поворота. Выполняя четкие, исправные толчки молотком о выколотку запрессуйте до упора кольцо нового шарикоподшипника. Плоскость внутри обильно наполните смазочным материалом. Смажьте наружные кольца шарикоподшипников.

Выполняем сборку узлов кулака поворота. Монтирование кулака осуществите в последовательности возвратной данной. Теперь регулируйте люфт шарикоподшипников ступичного узла.

Когда требуется замена и как ее осуществить

Бывают случаи, когда наладить неисправное функционирование задней подвески можно только путем ее замены. Данное устройство не является очень дорогим, поэтому приобрести его по надобности способен любой владелец Нивы Шевроле. Замена сайлентблоков нужна, если устройство сильно износилось, и никакой ремонт не помогает восстановить полноценную работу. Зачастую владельцам данного авто необходимо снять и заменить пружины подвески. Схема действий здесь следующая:

1. Для начала от заднего моста требуется отсоединить нижний шарнир амортизатора. Его желательно убрать в сторону, дабы он никак не мешал проводить остальные демонтажные работы.
2. После авто необходимо приподнять для того, чтобы разгрузить подвеску.
3. Затем снимаем пружину.
4. Далее производится снятие нижней прокладки пружины с опоры.
5. Далее при помощи отвертки снимается верхняя прокладка.
6. После этого надо снять ограничитель хода сжатия.

На этом снятие оканчивается. Установка нового устройства осуществляется в обратной последовательности. Дабы было легче фиксировать верхнюю прокладку, можно использовать нитку, при помощи которой необходимо будет закрепить прокладку на пружине. Также д
ля этой цели подойдет изоляционная лента

Очень важно, чтобы витки четко совпадали с пазами на прокладках

Подводя итог, нужно еще раз отметить, что задняя подвеска служит для того, чтобы сцепление колес было упругим с несущей конструкцией кузова. Эта конструкция не должна иметь устаревшую резину, механические повреждения или одностороннее выпучивание. Поскольку задняя подвеска состоит из множества деталей, в любое время можно заменить ту или иную запчасть, дабы механизм исправно выполнял свою работу. Задняя независимая подвеска принимает участие во всех процессах, которые связаны с дорожным покрытием и машиной. Именно поэтому какие-либо повреждения могут значительно ухудшить процесс езды.

Таким образом, важно следить, чтобы эта конструкция слаженно функционировала и при надобности ремонтировать либо заменять ее изношенные детали. Если вы не знаете, как самостоятельно обнаружить и устранить неисправности, то лучше обращайтесь в сервисный центр

Там мастера выполнят любые ремонтные работы, в том числе лифт задней подвески и прочие процедуры.

Lada 4×4 3D › Logbook › Регулируемые тяги задней подвески

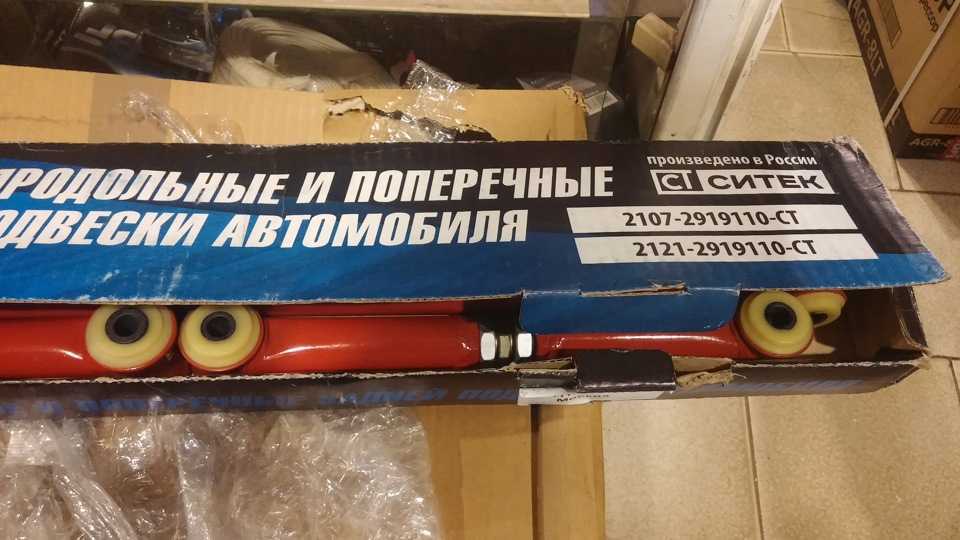

Еще в тот день, когда я преобрел распорку передних рычагов, я также обзавелся комплектом регулируемых тяг на желтом полеуретане. К моему великому сожалению, данный продукт выполнен из жигулевских тяг.

Нивовских в тот момент в магазине не было, да и эти вроде бы удволетворяют требованиям. Реактивная поперечная тяга Панара немного коротка, но длинны механизма регулировки в избытке хватает на лифт 3-5см.

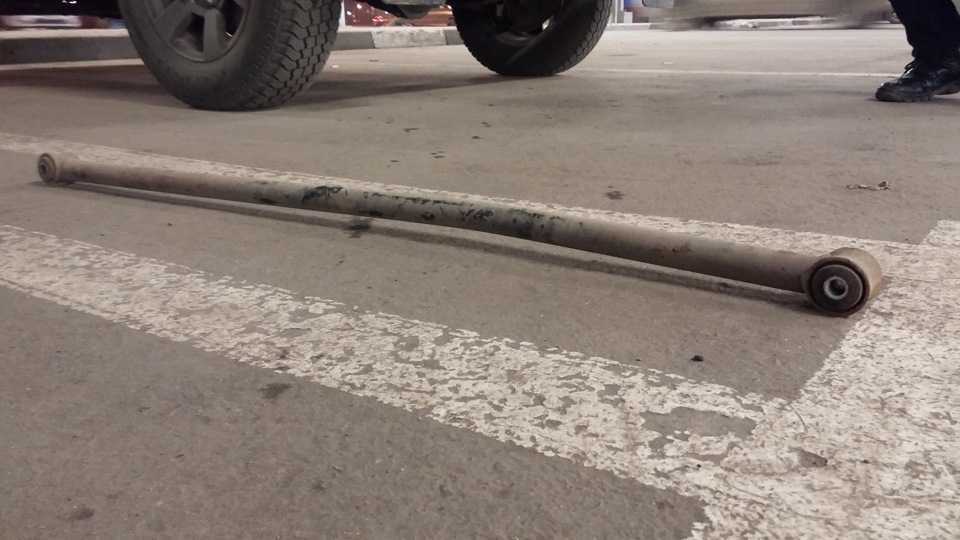

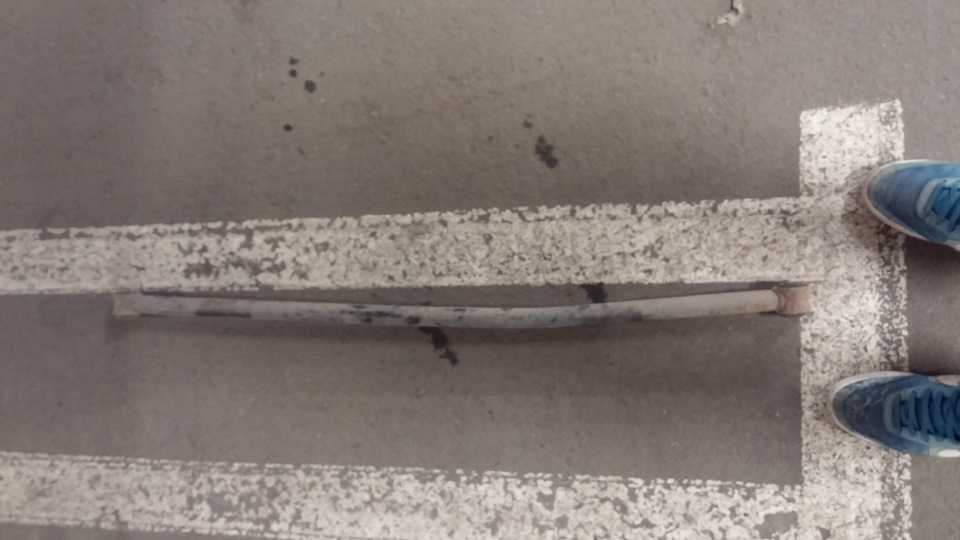

Поперечную тягу я заменил в тот же день. Замена была крайне необходима и важна. Не только потому что, новой тягой можно было вывести мост в необходимое положение, но и потому, что старая тяга была уже в не самом лучшем состояние.

На следающий день после работы, заехав в офис. На пандусе снял остальные тяги.

Длинные продольные тяги снялись легко и не пренужденно, да и я их обрабатывал ВДешкой день назад.

А вот с короткими тягами пришлось повозиться. Данные тяги крепятся к кузову посредством длинного болта м12, болт проходит через сайлентблок и закладную в лонжероне и фиксируется гайкой на 19 с нейлоновым кольцом.

Открутить гайку, вынуть болт из лонжерона оказалось просто. Но не все было так гладко. Болты были изогнутый в нескольких направлениях. И потому не выходили из втулки сайлентблока.

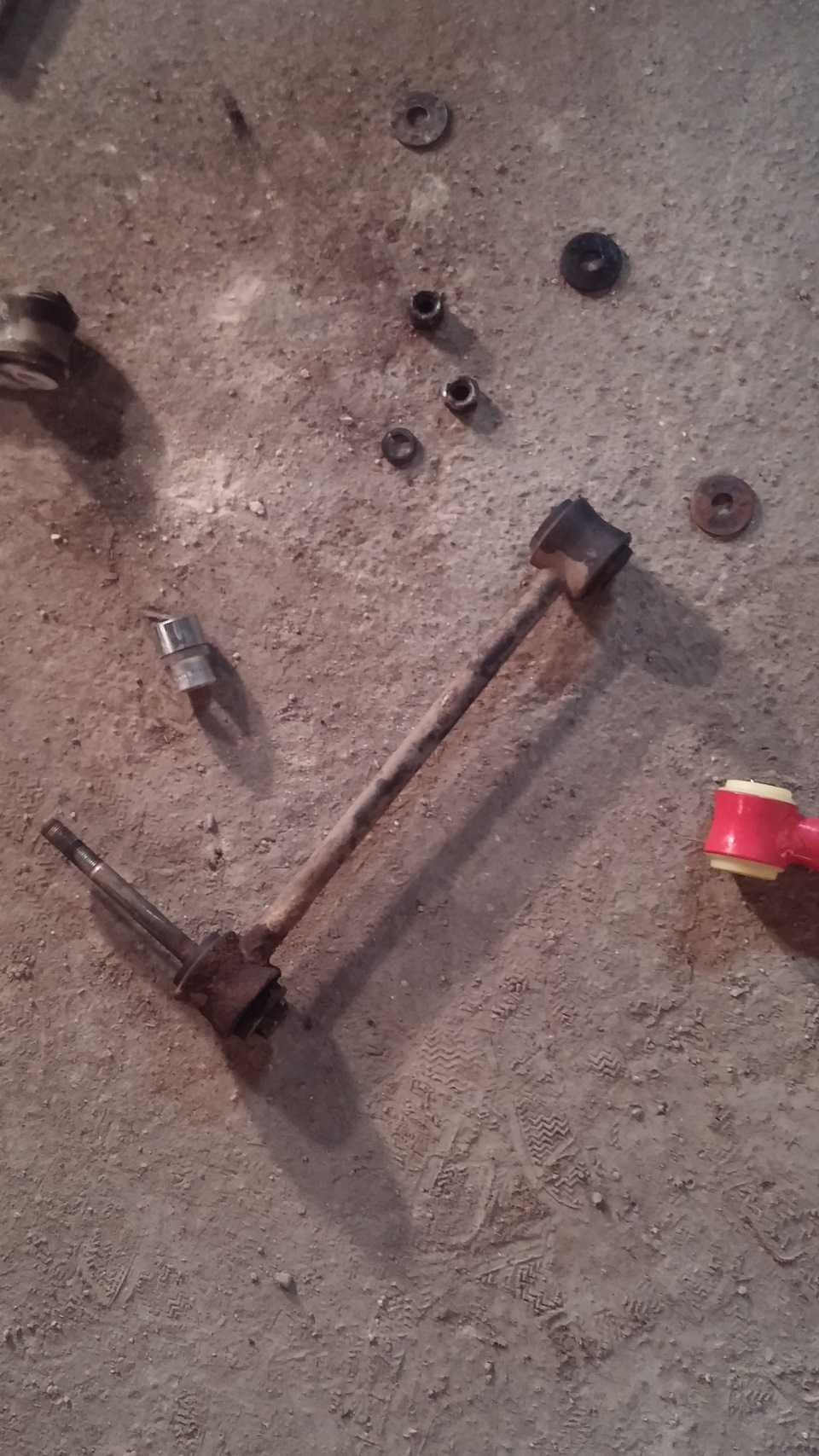

Выбить болт из резинки удалось и было это несложно, а вот снять с болта закисшую втулку было в разы сложнее.

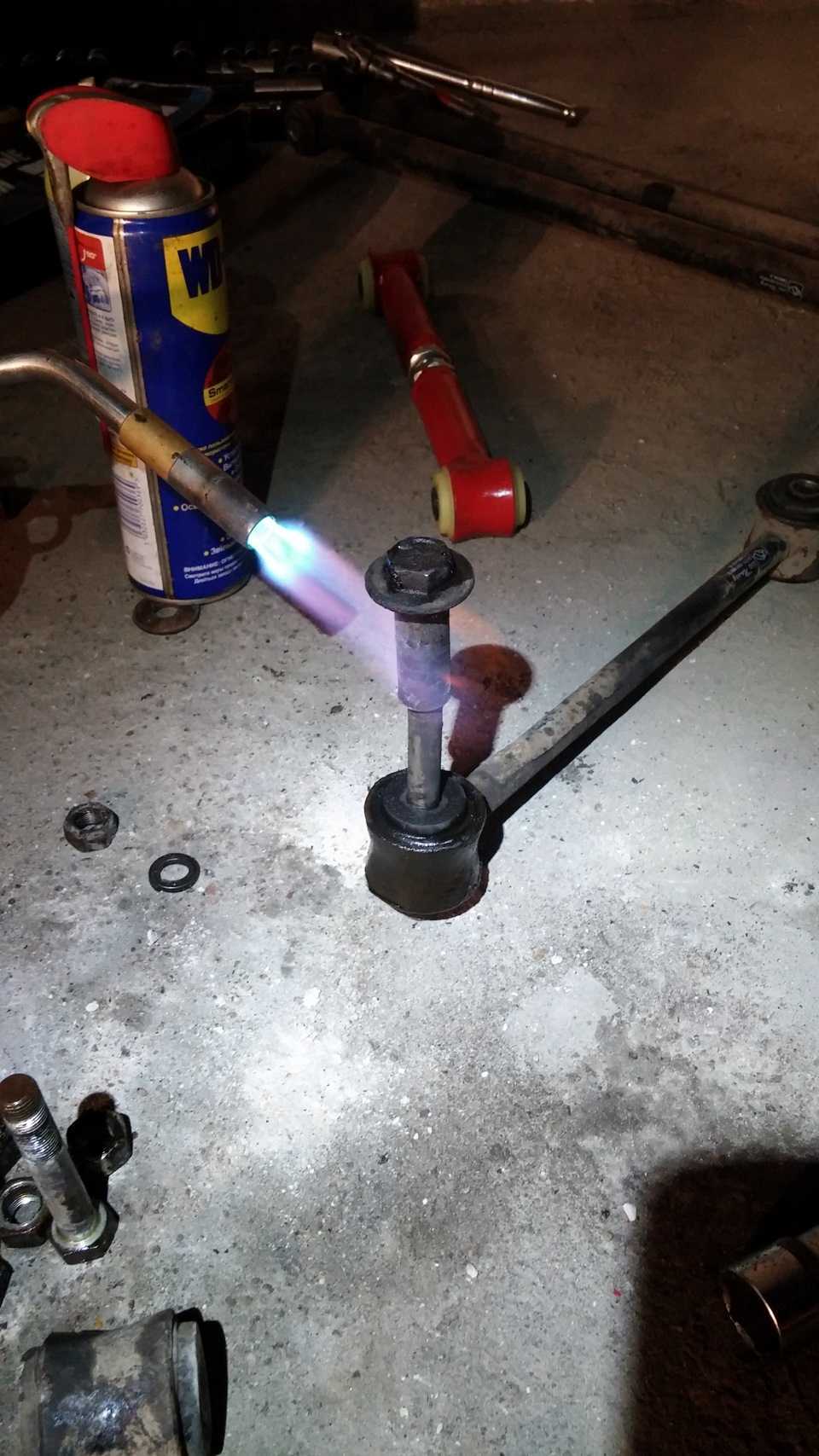

Благо я был не один. Взяв горелку, мой коллега стал нагревать втулку. Затем мы накинули на болт длинную головку на 19, она уперлась в шайбу и удароми молотка мы сдвинули втулку немного вниз. Ввиду того что болт нагрелся весьма не шутачно, держать его было сложно, но старая тяга нас сильно выручила.

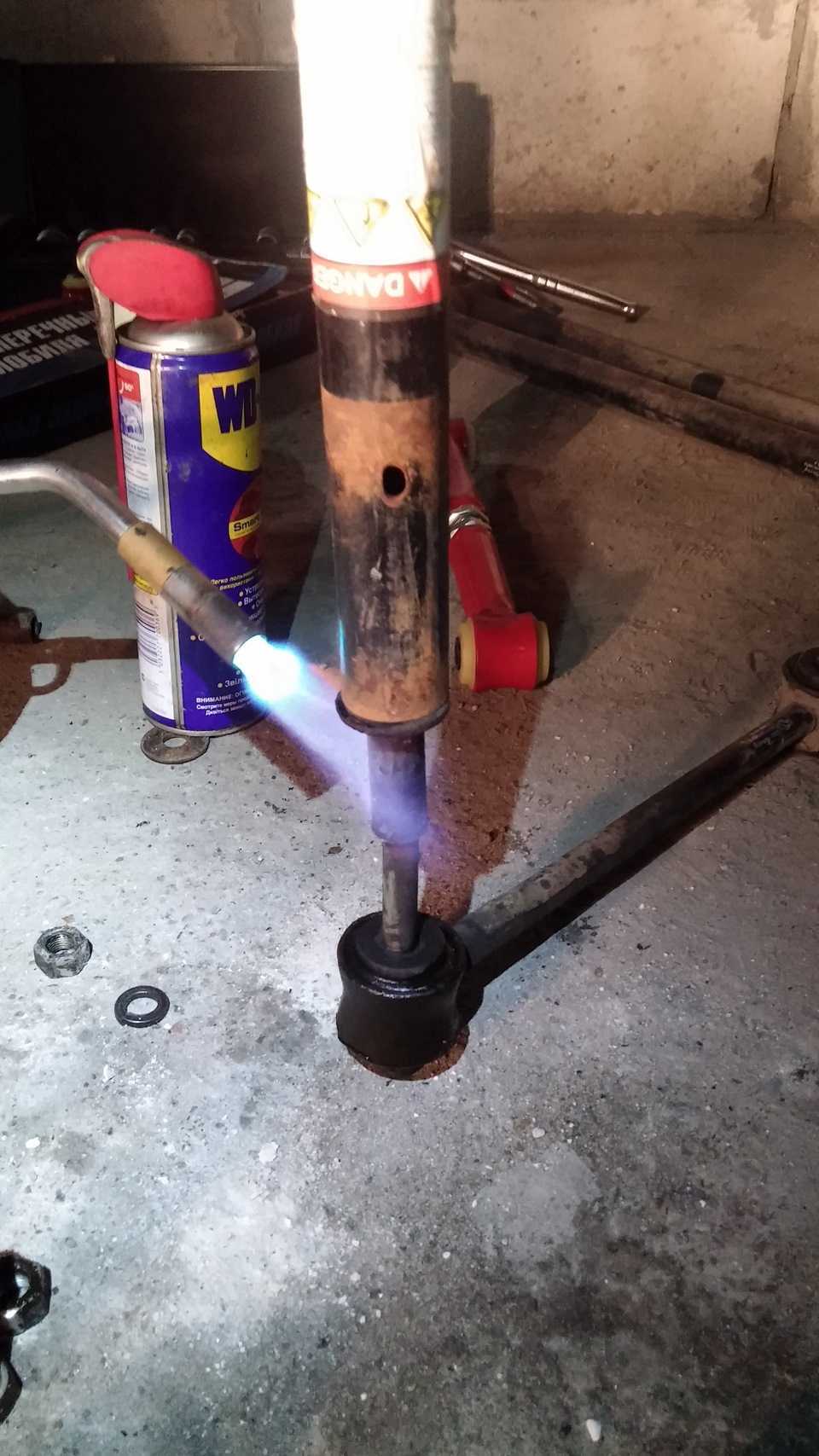

После того как мы немного сбили втулку, возник вопрос — как сбить втулку полностью, длины головки не хватает.И тут в дело вступила уже всем нам знакомая Ручка от Хай Джека. Как никто она справилась с поставленой задачей и слегкостью освободила болт от втулки.

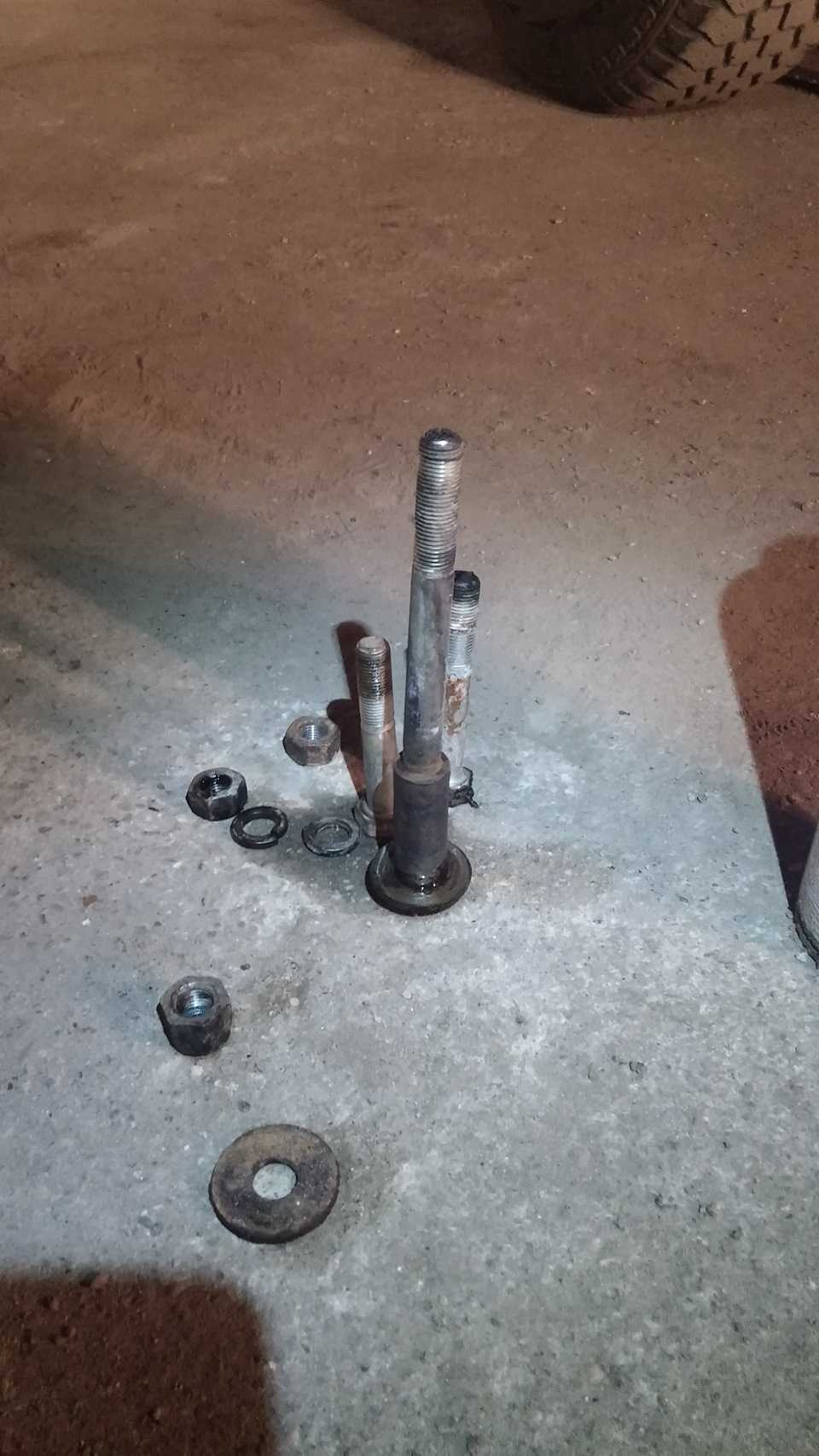

Освободив оба болта от оков, у нас возник новый вопрос. А зачем это все?

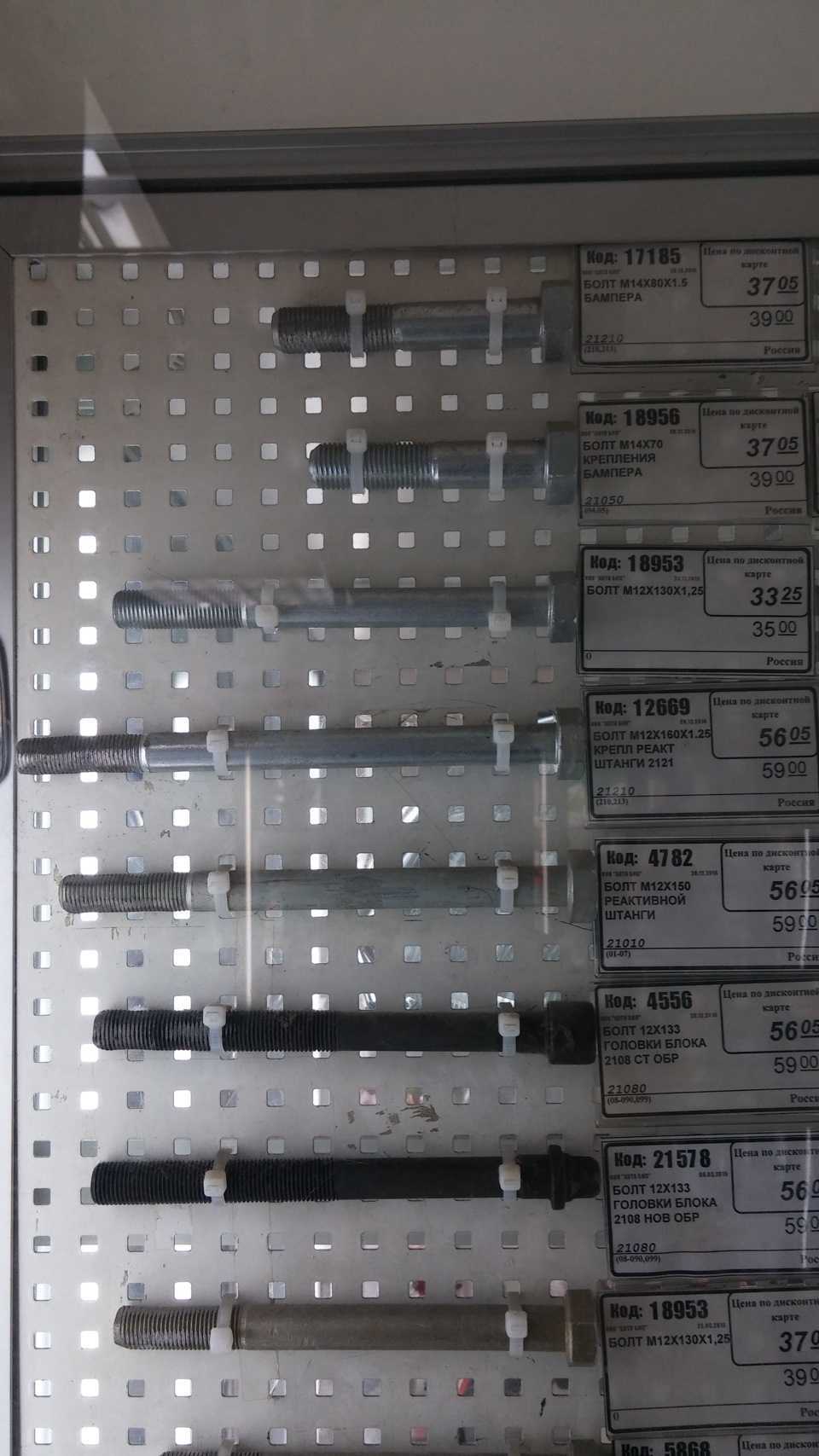

Утановить болты в новые тяги не представлялось возможным. И мы отправили гонца в Русь. К сожалению в магазине не было нивовских болтов, а были только жигулевские. Для тех кто уверен что в задней подвески нивы и жигуля нету различий, это не самая важная инфа.Размеры штатного нивского болта крепления тяги м12х160х1.25. Жигулевский болт имеет размер м12х150х1.25.Вроде бы какой то сантиметр, но он играет важную роль. Установив короткие болты, я смог накрутить на него гайку лишь на половину. Ездить так было не очень спакойно и следающим днем я преобрел в 49 нужные болты.

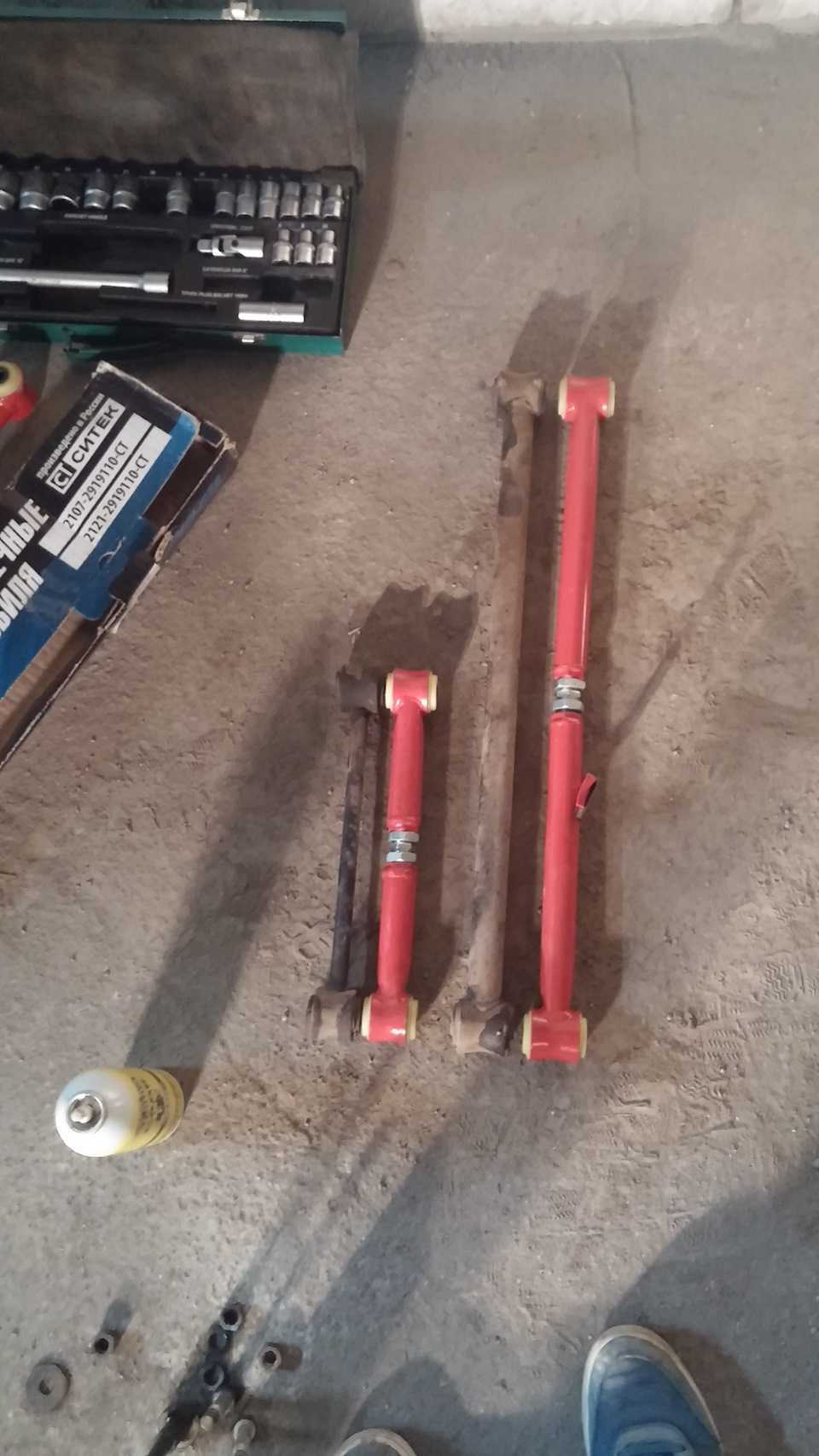

Перед установкой тяг я сравнил их с штатными и задал им размер.

Установить тяги не сложно, но установку коротких тяг стоит начинать с крепления длинного болта. Ответная часть тяги крепиться к мосту, отрегулировать положение моста и соотнести отверстия возможно простой крестовой отверткой.

Вот как ето все смотриться после установки.

Источник

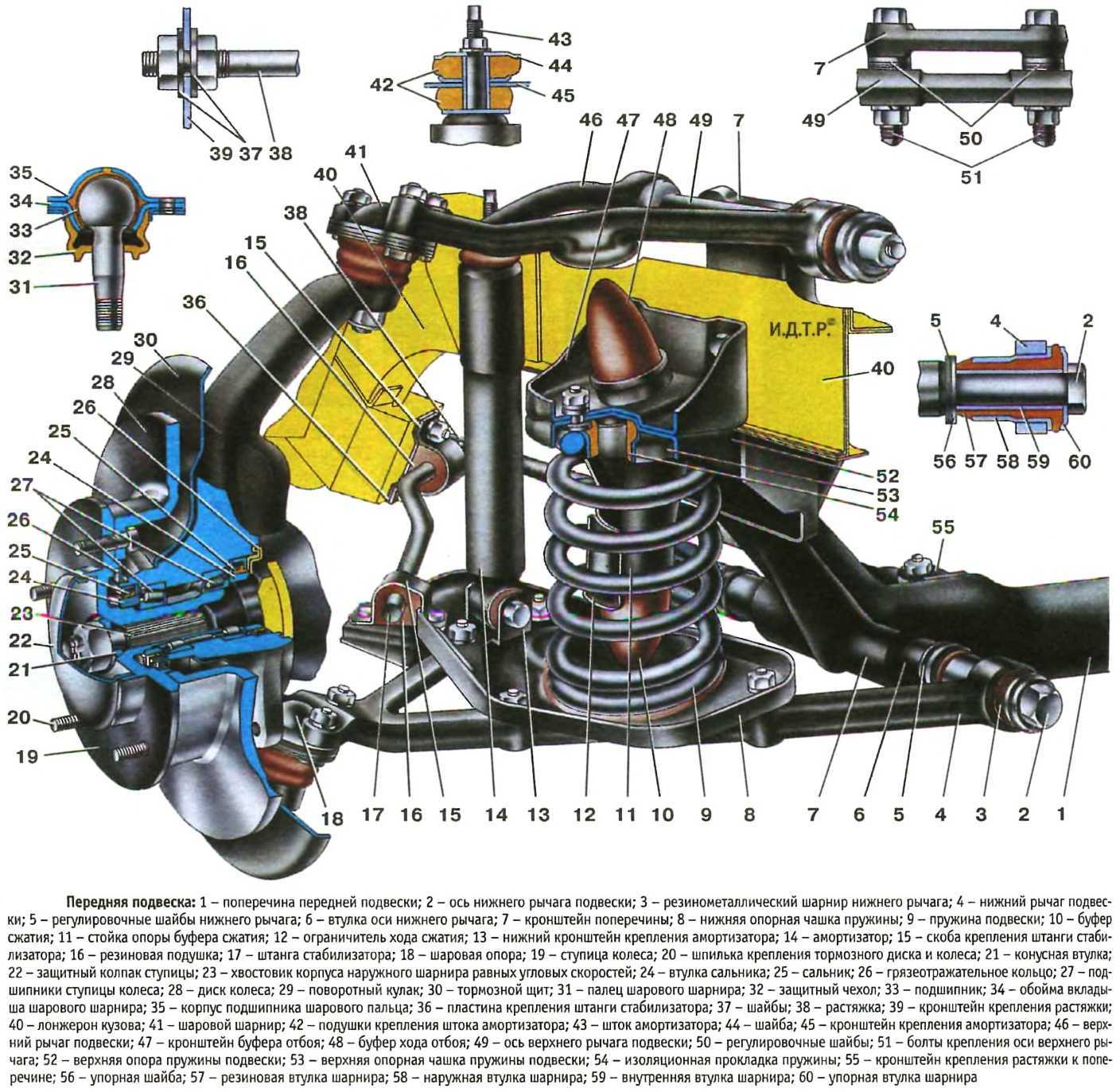

Передняя подвеска
