Описание устройства
Муравей намного легче обычных мотоциклов, поэтому каждый мечтал приобрести его. Примерный вес составлял всего 240 кг, а это мало, если учитывать, что он мог перевозить грузы в несколько раз тяжелее себя самого. Собственно, именно из-за этого он и получил название Муравей.
Еще одним преимуществом мотороллера было и есть то, что купить его можно за небольшую сумму денег. Так, купить мотороллер Муравей можно всего за 30000-50000 рублей.

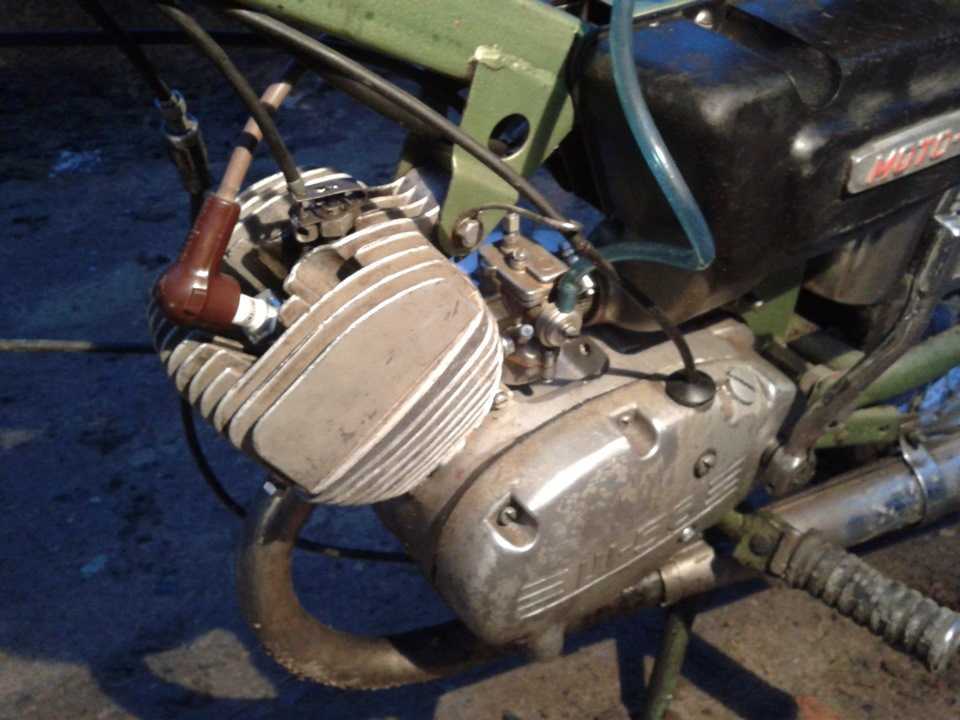

Двигатель Муравей имеет одноцилиндровый. При этом он является достаточно прожорливым, поэтому назвать мотороллер экономичной техникой язык не поворачивается. Ведь даже новый двигатель Муравей затрачивает на сотню около 8 литров 80-го бензина, а что уже говорить о подержанной технике? Ведь если поршневая или редуктор немного износились, то затраты увеличиваются до 10 литров на сотню. В таком случае можно заменить поврежденные запчасти, но ведь купить их не просто, так как они редко встречаются в продаже.

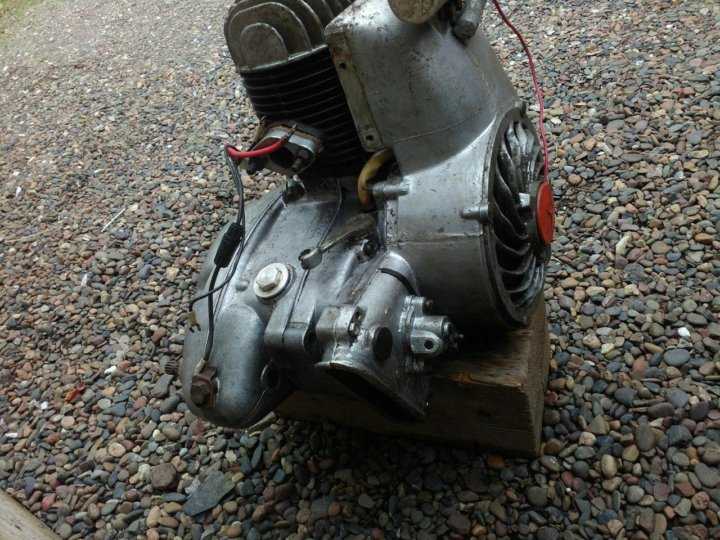

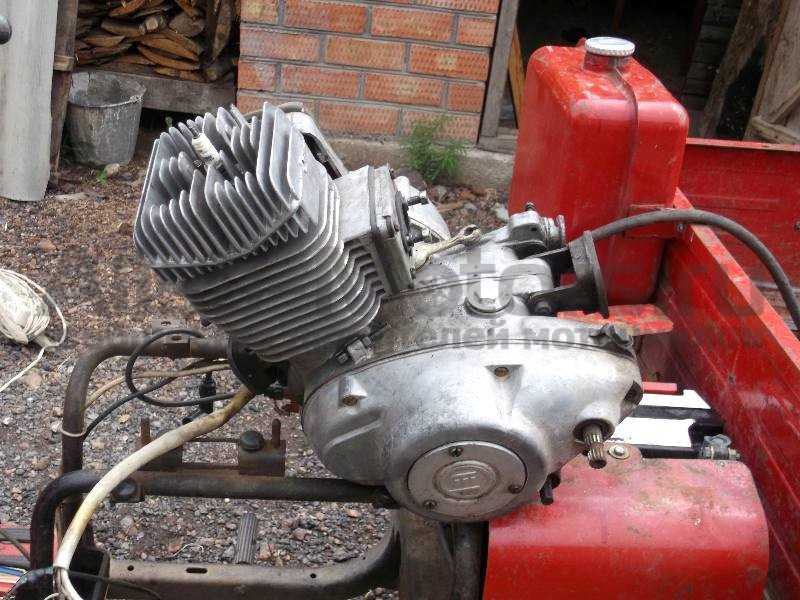

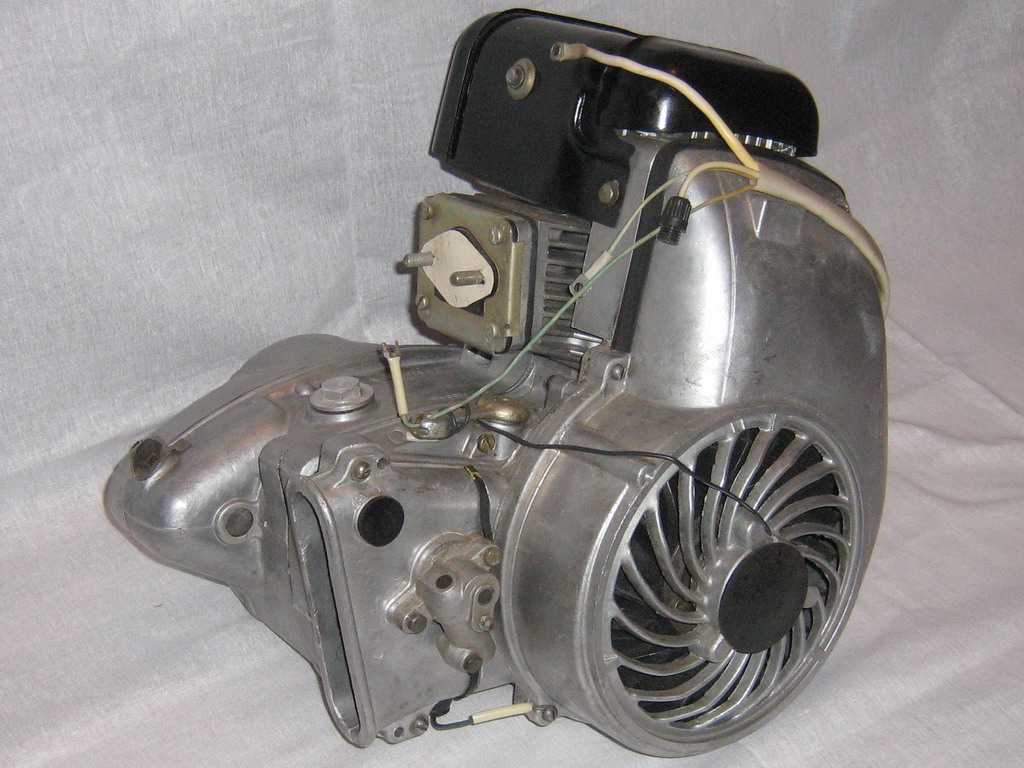

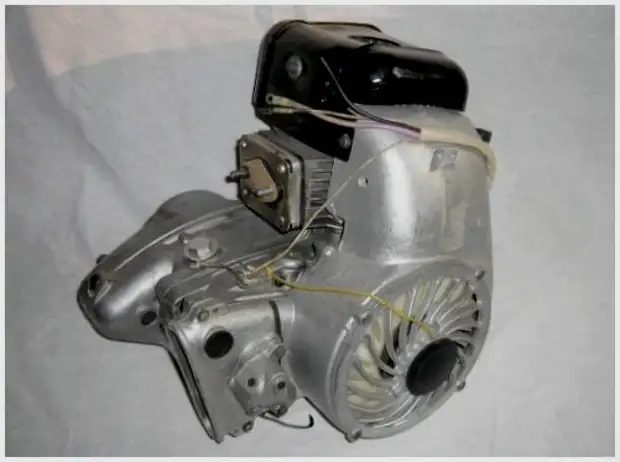

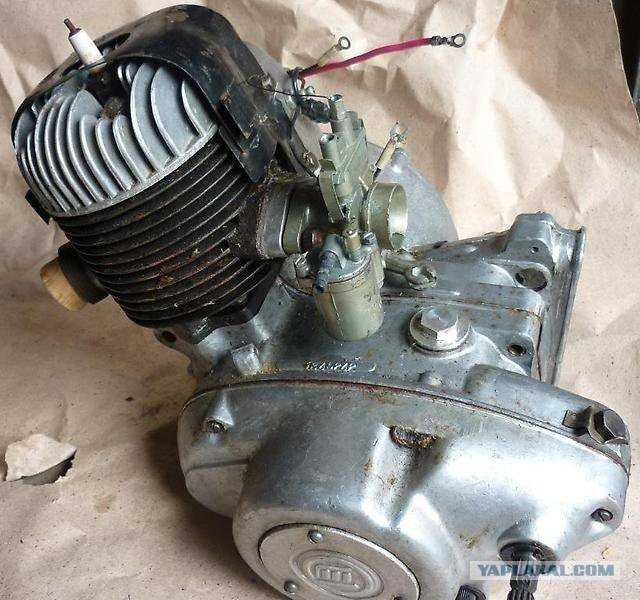

Двигатель мотороллера Муравей
Можно купить уже собранный двигатель Муравья, вот только стоит такая роскошь дороговато.
Вообще, мотороллер Муравей — очень прочная техника. Особенно хорошо выполнена передняя рычажная подвеска. Она может прослужить не один десяток лет. Многие пользователи мотороллера даже утверждают, что она выполнена лучше, нежели современные варианты телескопических вилок.
Сейчас большинство любителей мотороллера Муравей вместо передних амортизаторов устанавливают задние от скутера, ведь первые в настоящее время — дефицит.
Задняя подвеска является независимой. Редуктор приводит в движение заднее колесо. Этому способствует роликовая цепь, проходящая через него. При этом сам редуктор выполнен совсем неплохо. Располагается в самом центре заднего моста, благодаря чему он легко извлекается, если это нужно.
Простота ремонта
Благодаря небольшому весу хозяин этой техники может без проблем перевернуть мотороллер Муравей, что позволит без труда выполнить ремонтные работы. Чтобы поменять камеру, покрышку или даже редуктор, совершенно необязательно снимать колесо.
Мотороллер имеет крупные размеры, благодаря чему техника отлично подходит для работ в селе.
Мотороллер может развивать максимальную скорость в 50-60 км/ч.
Внешний вид
Дизайн у мотороллера Муравей можно описать как простой и неказистый. Тут искать причины в таком подходе к разработке внешнего вида долго не приходится. Это было обусловлено временами, когда его разрабатывали, а также функциональным назначением.
В СССР всё ещё переживали тяжёлые послевоенные времена. Поэтому думать про оригинальный дизайн и какие-то уникальные решения нет было необходимости и желания. Да и вообще в конце 50-х годов прошлого века даже такое понятие как «дизайн» отечественные производители и разработчики не использовали.
То есть совершенно несправедливо упрекать Муравья в том, что он выглядит просто и неказисто. Это обусловлено ситуацией в те времена. К тому же, тут речь идёт о сельскохозяйственной технике. А к ней априори предъявлять требования по привлекательному дизайну нельзя.
Зато сейчас взгляд на Муравья серьёзно поменялся. На фоне изысканной техники и мотоциклов советский мотороллер выглядит необычно, самобытно и оригинально.
Модельный ряд
Муравей — это скорее общее название для целого ряда трёхколёсных грузовых мотороллеров. Хотя многие модификации имели собственные названия.
Если кратко, то модельный ряд состоял из следующих мотороллеров:
- ТГ200 (назывался Тула, в то время имя Муравей ещё не использовали);
- ТГА-200;
- ТГА-200-01 (он же Турист);
- ТГА-200 01П;
- Муравей-2 01 (Тулица);
- Муравей-2 02 (Тулица-2);
- Муравей-2 03 (была последней моделью по состоянию на 1991 год);
- ГТС-1.
Но большинство людей привыкло именно к понятию Муравей. Легко запоминается, а также оригинально звучит.

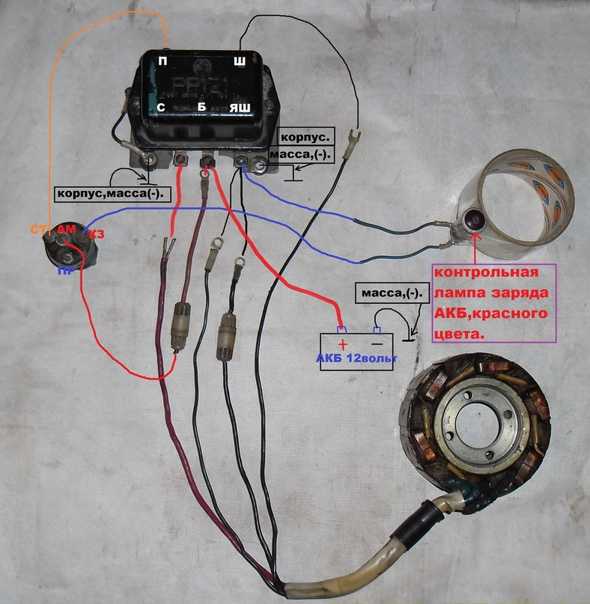

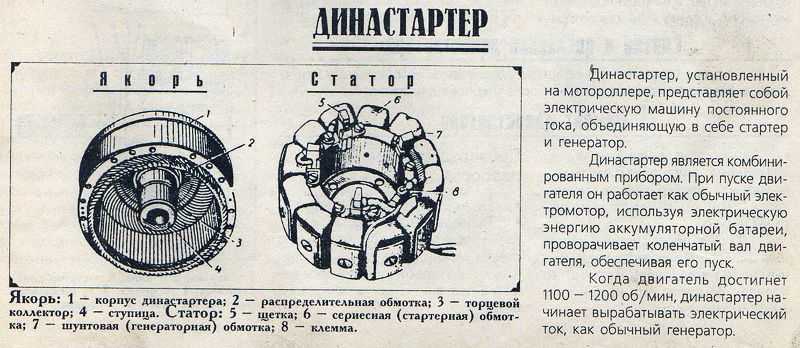

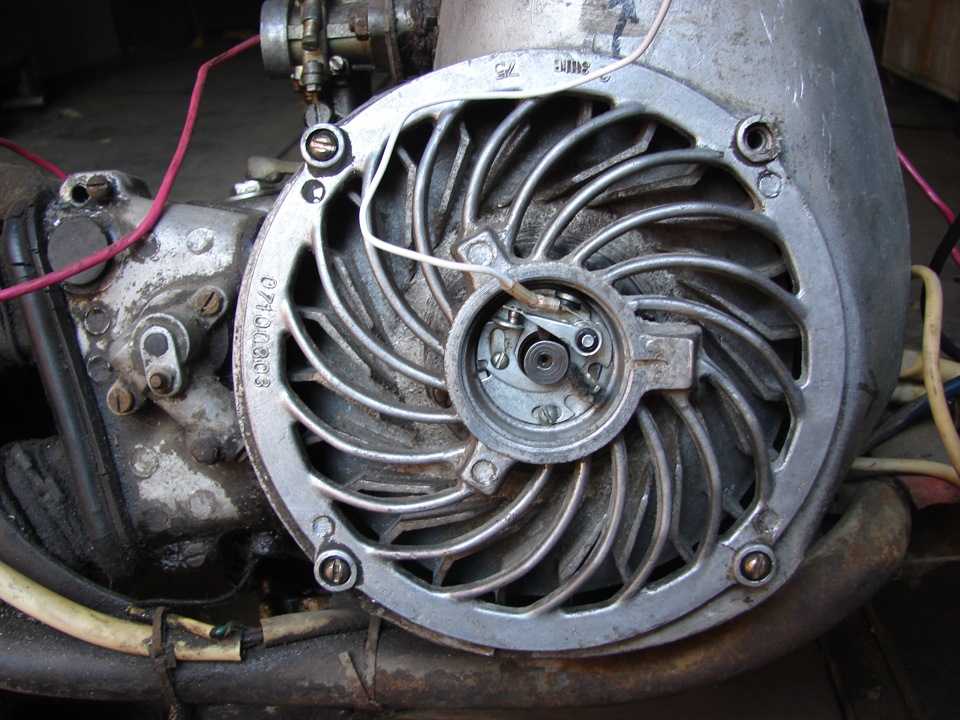

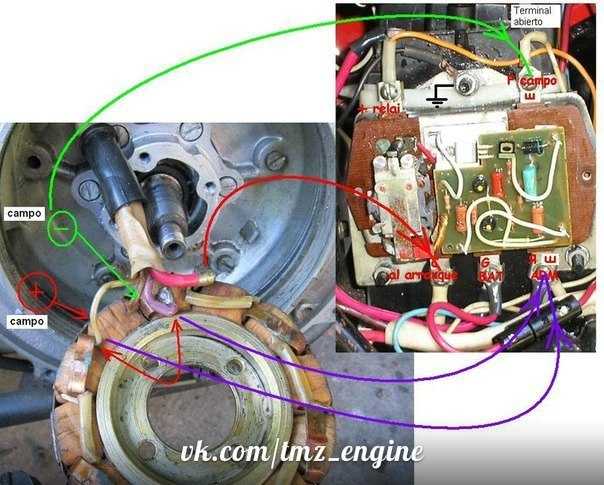

Династартер
Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера
. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.
Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:
- затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
- зависание, либо износ щеток;
- нарушение целостности электрооборудования.
Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

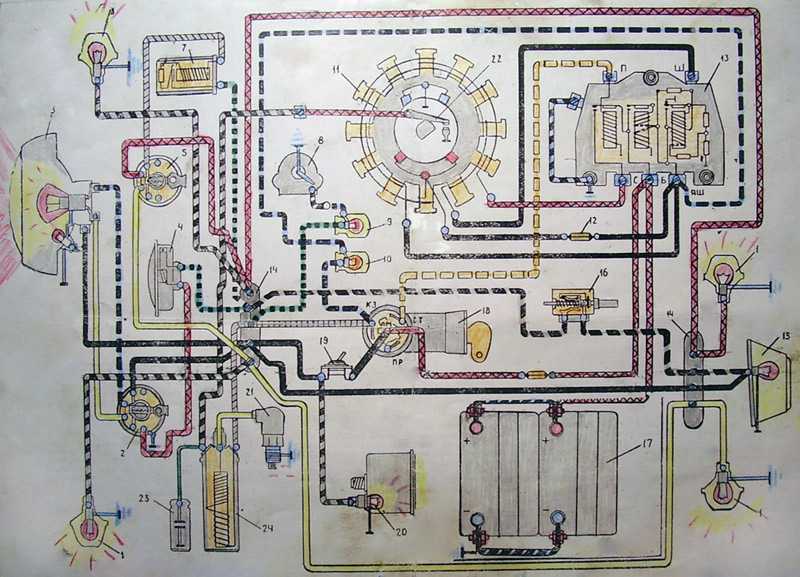

Электрическая схема мотороллера Муравей
Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.
В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.

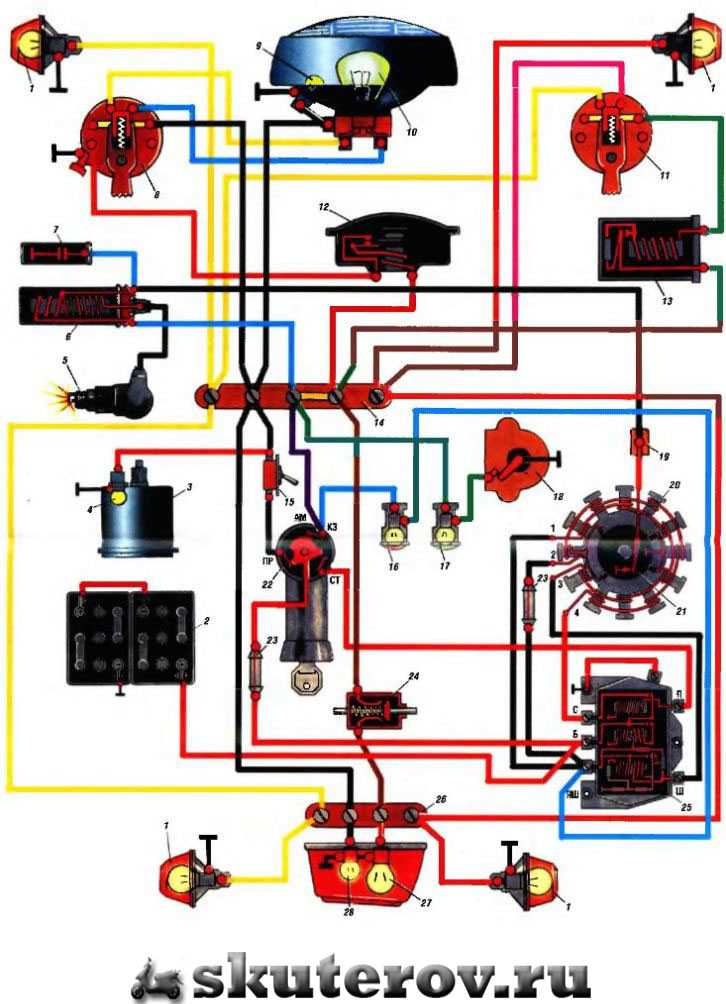

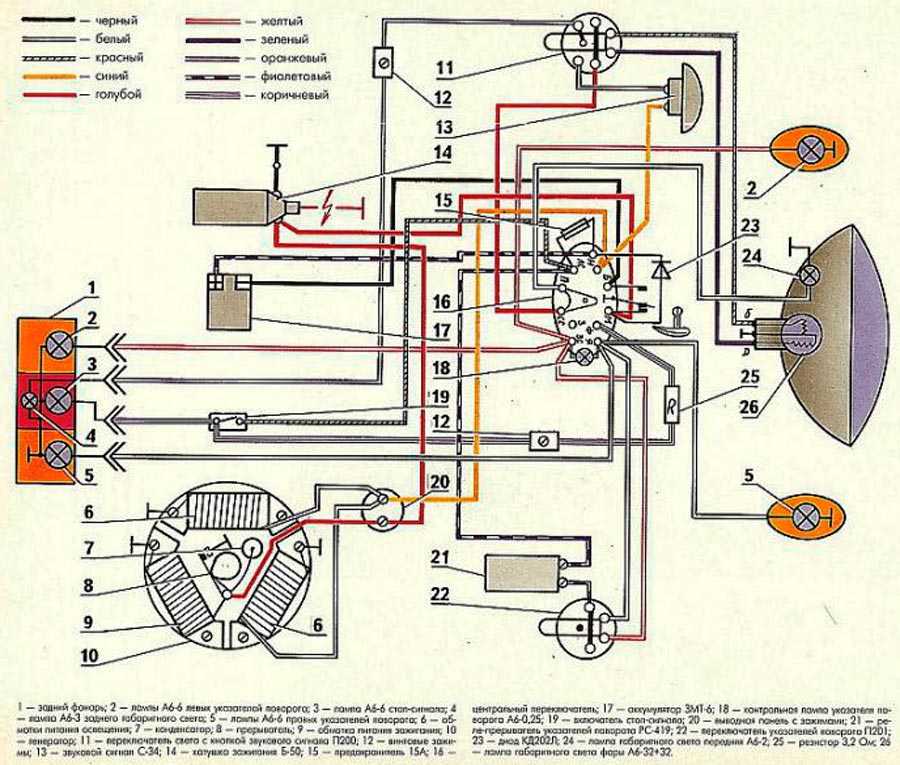

Электросхема мотороллера Муравей ТГ 200
Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.
Скачать эл схему мотороллера Муравей ТГ 200:
- Указатели поворотов
- Аккумулятор скутера
- Спидометр
- Подсветка спидометра
- Свеча зажигания
- Катушка зажигания
- Конденсатор
- Кнопки дальнего света и звукового сигнала
- Переднее габаритное освещение
- Фара ближнего и дальнего света
- Переключатель указателей поворотов
- Звуковой сигнал
- Реле указателя поворотов
- Коммутатор
- Включатель габаритного освещения
- Индикатор зарядки аккумулятора
- Индикатор нейтральной передачи
- Датчик нейтральной передачи
- Муфта сцепления
- Стартер двигателя мотороллера
- Прерыватель
- Замок зажигания
- Предохранитель
- Включатель стоп-сигнала
- Реле-регулятор
- Колодка коммутатора
- Лампа стоп-сигнала
- Лампа заднего габаритного освещения

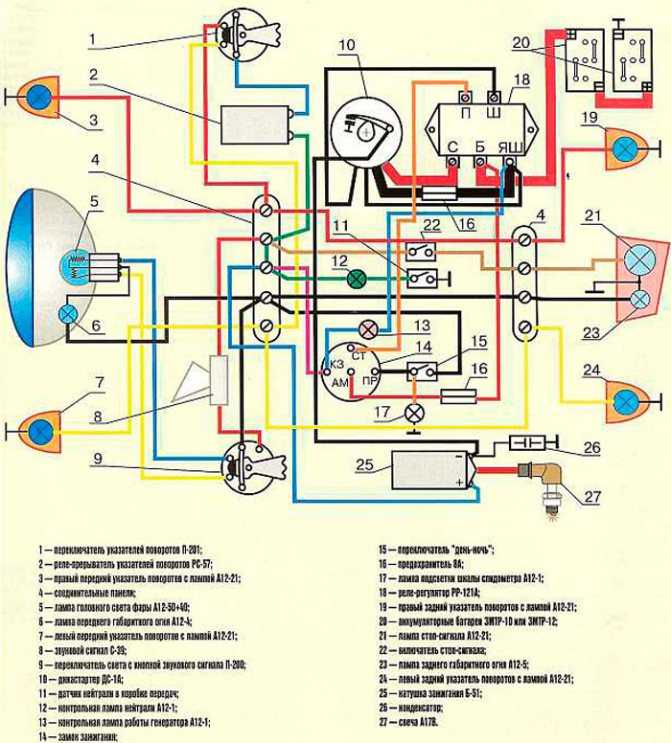

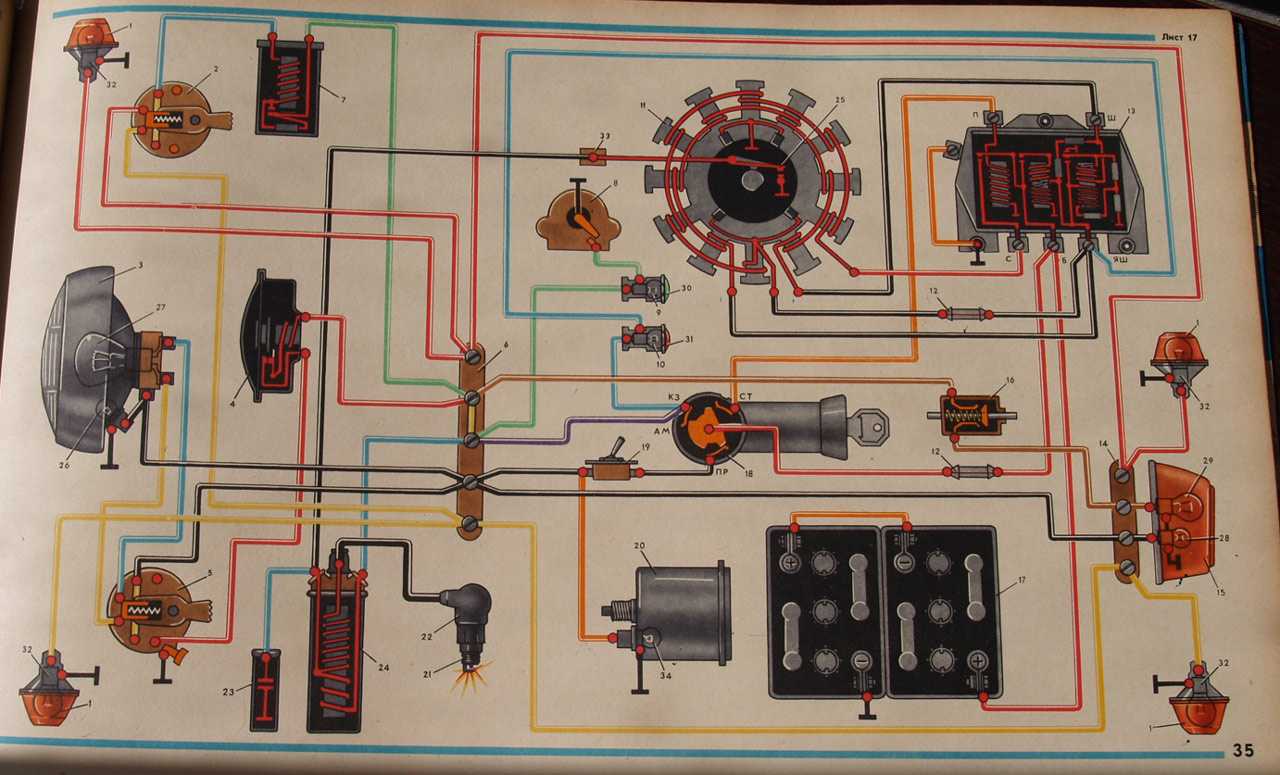

Электросхема мотороллера Муравей 2М
Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.
Скачать электросхему мотороллера Муравей 2М:
- Указатели поворотов
- Фара
- Контрольная лампочка (красная) работы династартера в генераторном режиме
- Контрольная лампа (зеленая) включения нейтрали
- Контрольная лампа (оранжевая) работы указателей поворотов
- Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
- Звуковой сигнал
- Реле-прерыватель света
- Выключатель габаритных огней
- Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
- Переключатель дальнего/ближнего света и указателей поворотов
- Реле-регулятор
- Династартер
- Переключатель день/ночь с аварийным выключением двигателя
- Прерыватель
- Предохранители
- Конденсатор
- Катушка зажигания
- Свеча зажигания
- Включатель контрольной лампы включения нейтрали
- Аккумуляторные батареи ЗМТР-10
- Выключатель стоп-сигнала ножного тормоза
- Задний фонарь со стоп сигналом
Неисправности
Из-за того, что во время запуска двигателя усилие от кикстартера напрямую передается шестерне первой передачи — втулка, которой шестерня опирается на первичный вал изнашивается и причем изнашивается так, что шестерня начинает попросту болтаться на валу
Правильное положение ролика
Все остальные неисправности которыми страдает данная КПП являются типичными для КПП мотоциклов советского производства и заключаются в износе рабочих кромок кулачковых муфт, зубьев шестерен и вилок переключения передач
Сколько не перебирал двигатели ТМЗ и ни разу мне не попались шестерни с изношенными кулачковыми муфтами, а перебрал я их пару вагонов, если не больше… Смею предположить, что износ кулачковых муфт не является типичной проблемой двигателей ТМЗ в отличии от двигателей Иж, Зид и прочих
Кулачковые муфты шестерен должны быть в примерно в таком состоянии. К сожалению шестерни с изношенными муфтами даже в куче хлама мне найти так и не удалось. Поэтому показать нечего
Износом рабочих поверхностей вилок страдают все без исключения КПП в том числе и эта. Если износ не более о,5мм, то это вполне допустимо
Купил б/у мотороллер, был отключен спидометр. Хочу его вернуть к жизни, помогите найти место крепления конца тросика.
Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.
04:24
03:31
05:41
05:02
02:29
03:36
04:43
Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.
По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.
Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.
В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.
Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. МУРАВЕЙ ПОДПИСЧИКА→Ч2: Тормоза и электрика (финал)

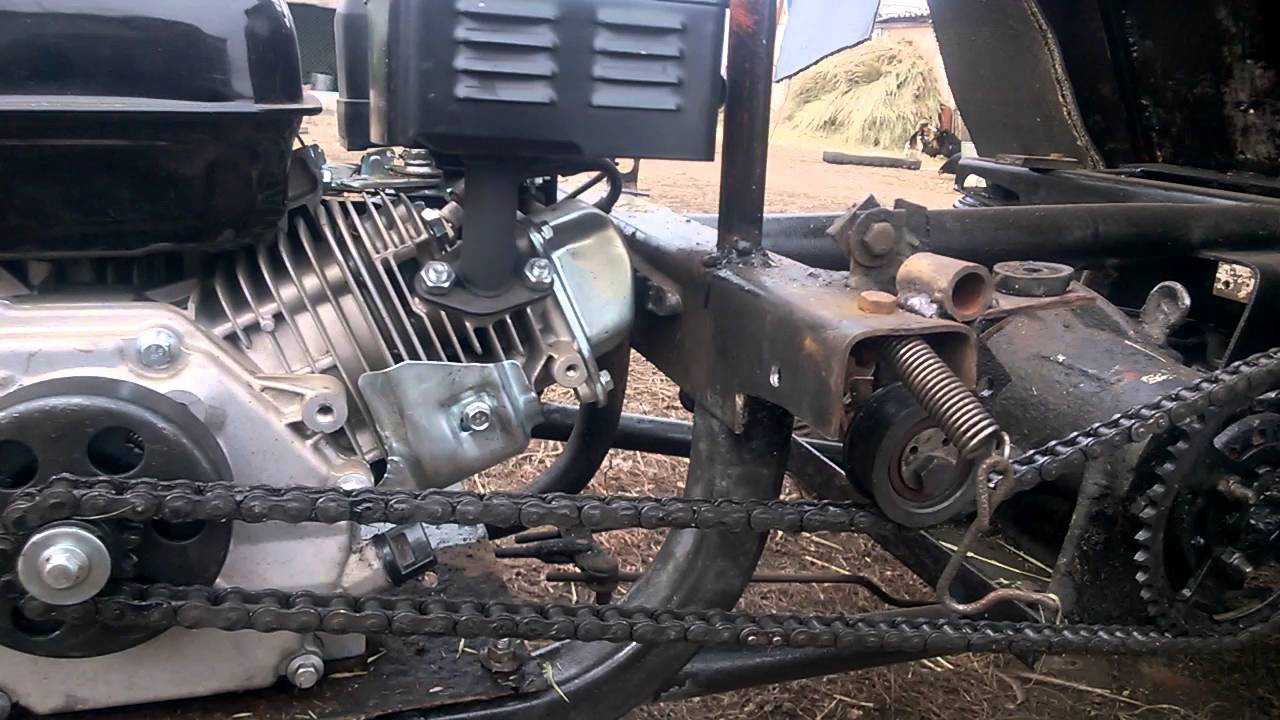

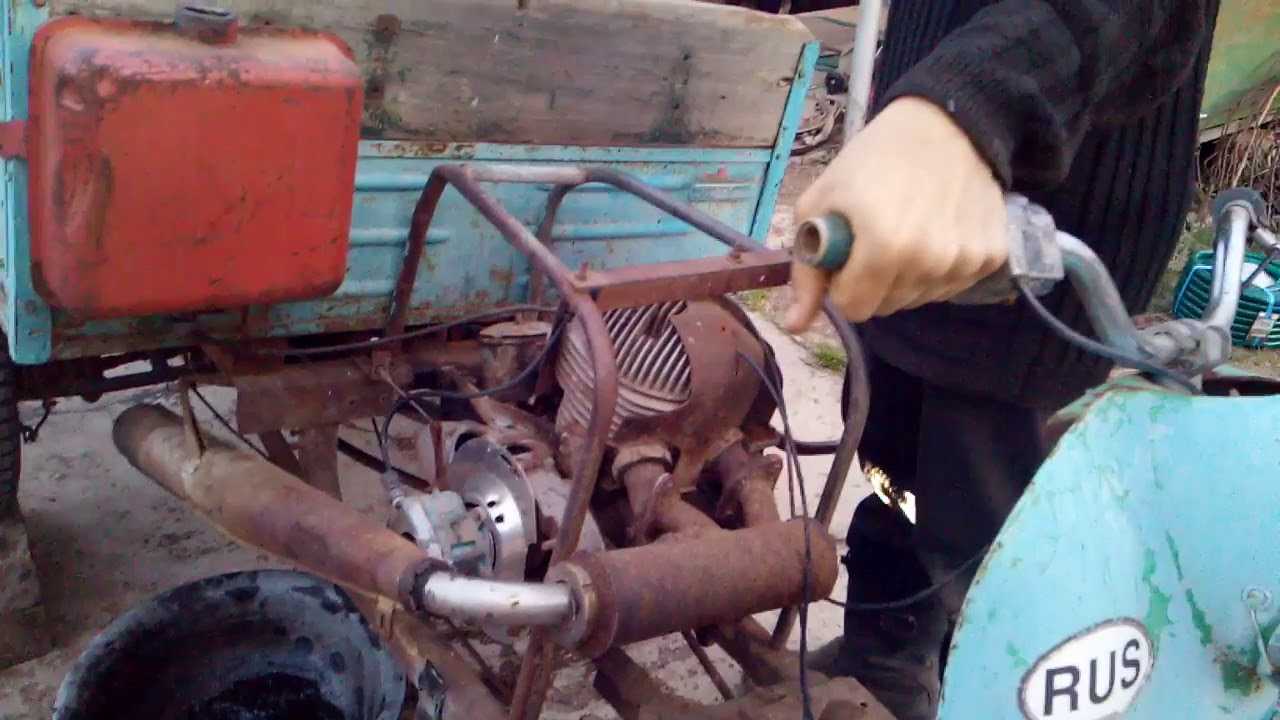

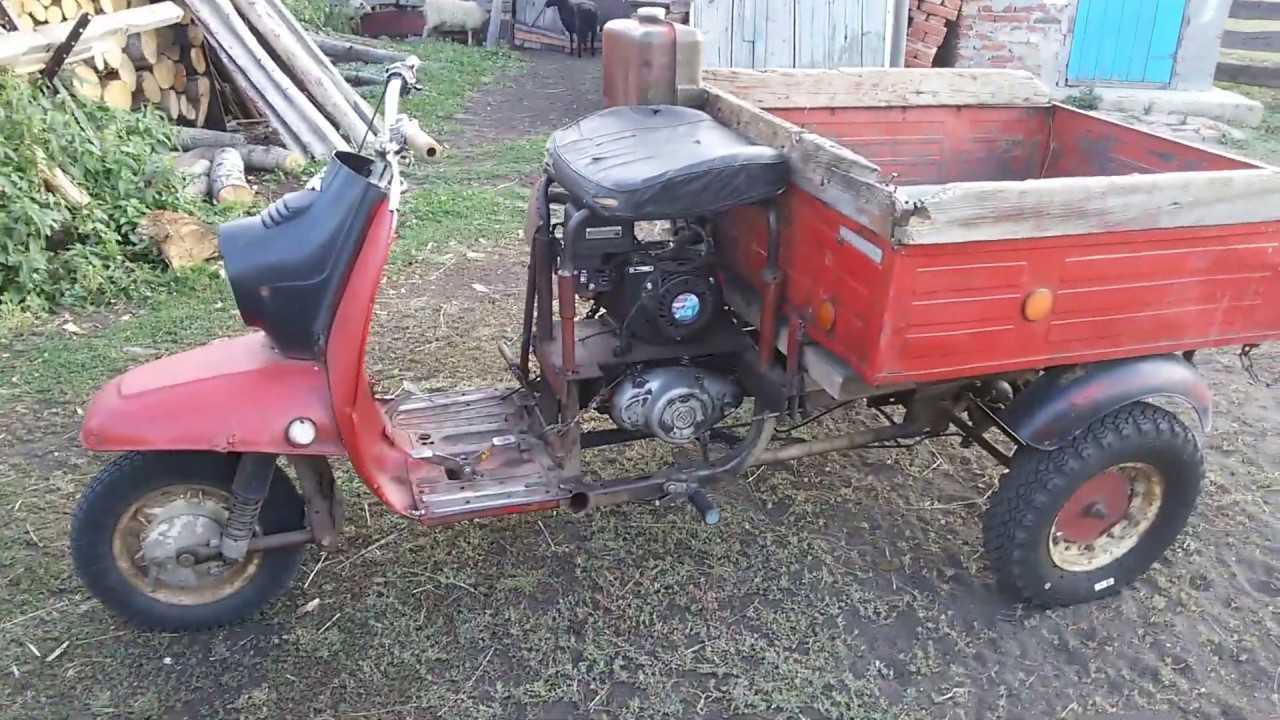

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

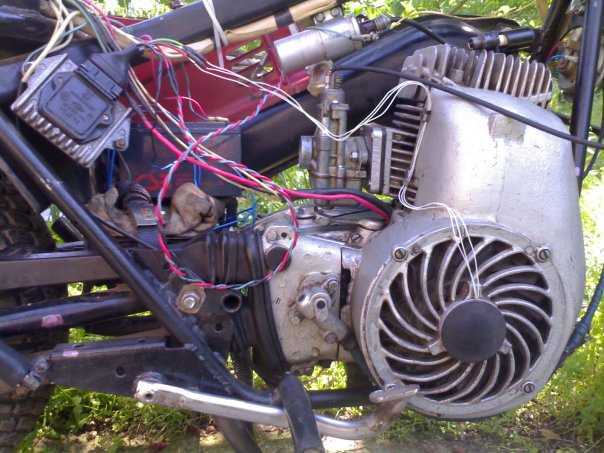

Контакты Модернизация электрооборудования грузового мотороллера Муравей-2 Сегодня актуальна экономия топлива, а также использование в сельском и дачном хозяйстве малых транспортных средств. Итак, как выставить зажигание на мотороллере Муравей: Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку далее ВМТ.
Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

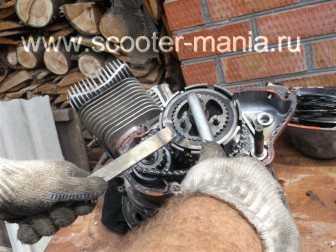

Фотоотчет: Разборка двигателя мотороллера «Муравей»
Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

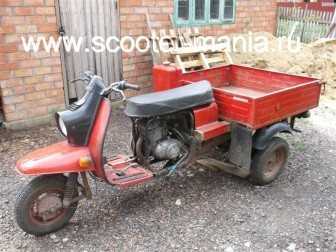

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

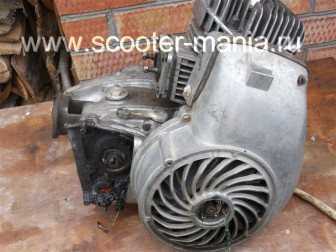

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

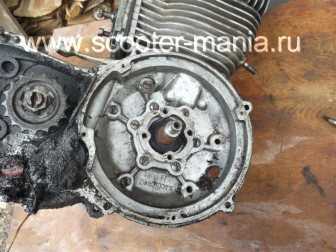

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

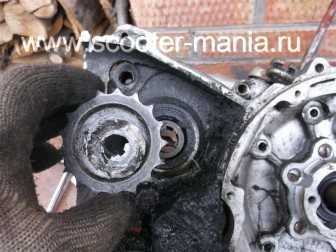

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

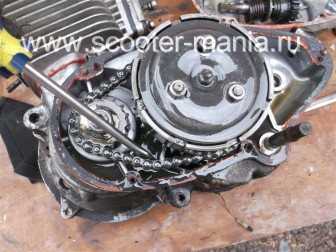

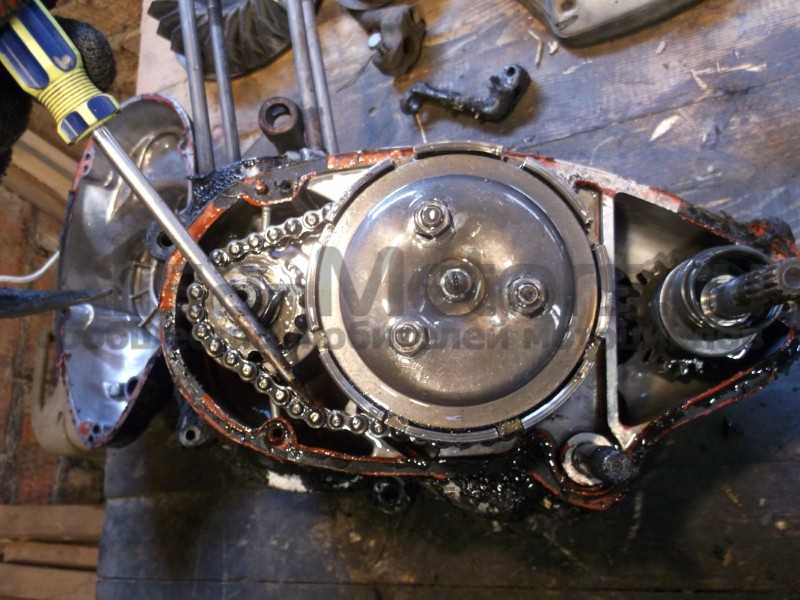

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

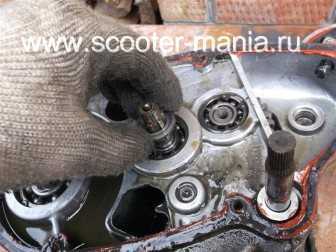

Вынимаем из картера вал механизма кикстартера.
Моторная цепь оказалась сильно растянутой и подлежит замене.

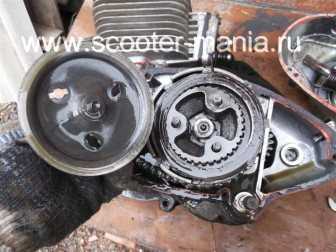

Откручиваем фасонные гайки на нажимном диске сцепления.
Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

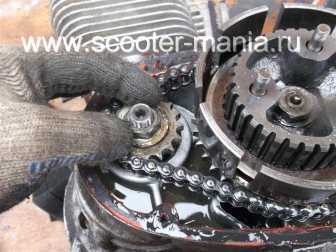

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.
Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

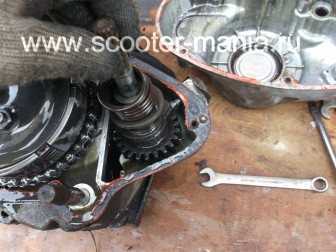

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

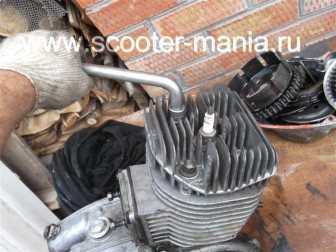

Откручиваем четыре гайки и снимаем головку блока цилиндров.

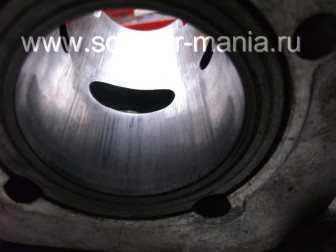

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак

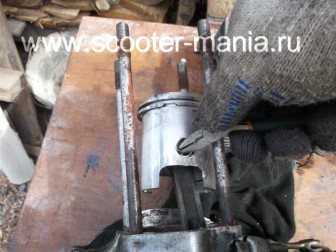

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

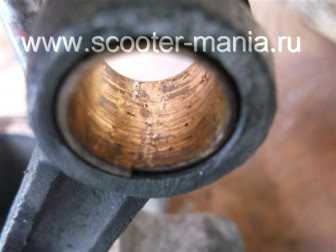

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

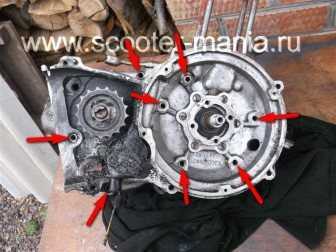

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.
Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.
Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.
А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

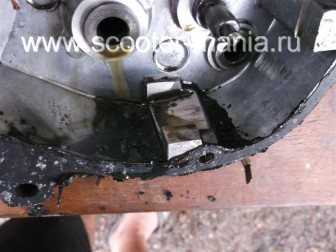

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.
Пример, где канал был перекрыт прокладкой:
Пример, где канал был перекрыт герметиком:
А теперь результаты:
Разрушенные ролики коренного подшипника.
Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»
Часть 3. За рулем и Мото — отдельные узлы мотороллеров.
Октябрь 1957 — Небольшая информация по диностартеру — устройство, выполняющее роль генератора и стартера на мотороллере. (За рулем, 1 страница). Декабрь 1957 — Описание ходовой части легкового мотороллера Тула Т-200. (За рулем, 1 страница).
Декабрь 1961 — О карбюраторе К-36, который применялся на мотороллерах Турист и ТГА-200 (Муравей). (За рулем, 2 страницы).
Август 1965 — О том, почему убрали автомат опережения зажигания. (За рулем, 1 страница).
Июль 1974 — Небольшая статья про амортизаторы и их устройство. Помимо всего, в ней можно найти интересные рабочие диаграммы работы амортизатора и общие данные по моделям. (За рулем, 3 страницы).
Перевернутая версия таблицы.
Январь 1976 — Подробная информация по советским шинам. С мотороллерами мало связано, но типы шин которые на них использовались есть в таблице. (За рулем, 3 страницы).
Март 1976 — Общая информация по свечам зажигания и некоторые виды их неисправностей. С мотороллерами конкретная связь только при перечислении моделей свечей и машин на которых они применялись. (За рулем, 4 страницы).
Сентябрь 1977 — О новом карбюраторе К-62 который пришел на смену модели К-36 и стал устанавливаться на мотороллеры Тулица и почти все последующие мотороллеры и мотоциклы Тульского машиностроительного завода. (За рулем, 2 страницы).
Январь 1979 — Про аккумуляторные батареи которые устанавливались на мотороллеры. (За рулем, 1 страница).
Февраль 1991 — Карбюратор К-65 который пришел на смену К-62. (Мото, 2 страницы).
Февраль 1991 — Еще немного информации о шинах. (Мото, 2 страницы).
Февраль 1992 — Устройство передней вилки, которую стали ставить на мотоцикл повышенной проходимости Тула 5.951. (Мото, 3 страницы).
Март 1992 — Еще про АКБ. (Мото, 1 страница).
Апрель 1993 — Бензобак мотоцикла Тула 5.951. (Мото, 2 страницы).
Июль 1993 — Информация про старые карбюраторы, из перечисленных на мотороллеры устанавливались К-28 и К-36. (Мото, 2 страницы).

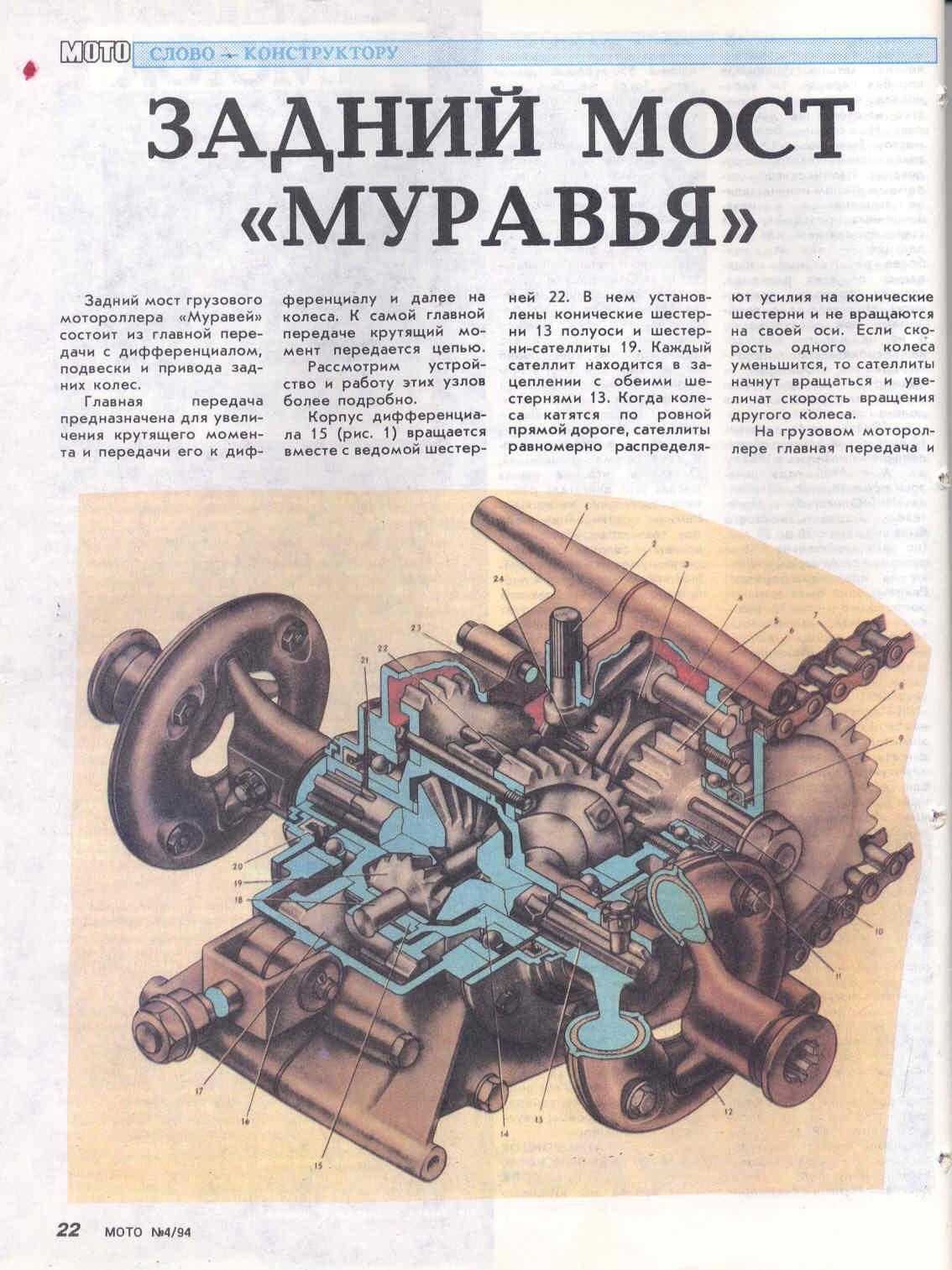

Апрель 1994 — Устройство редуктора Муравья и подвески с приводом, т.е. заднего моста в целом. (Мото, 4 страницы).
Октябрь 1994 — Информация по лампам, в таблице в конце есть типы ламп устанавливавшиеся на тульские мотороллеры. (Мото, 4 страницы).
Все тот же бонус — все статьи в одном файле: часть 3.pdf

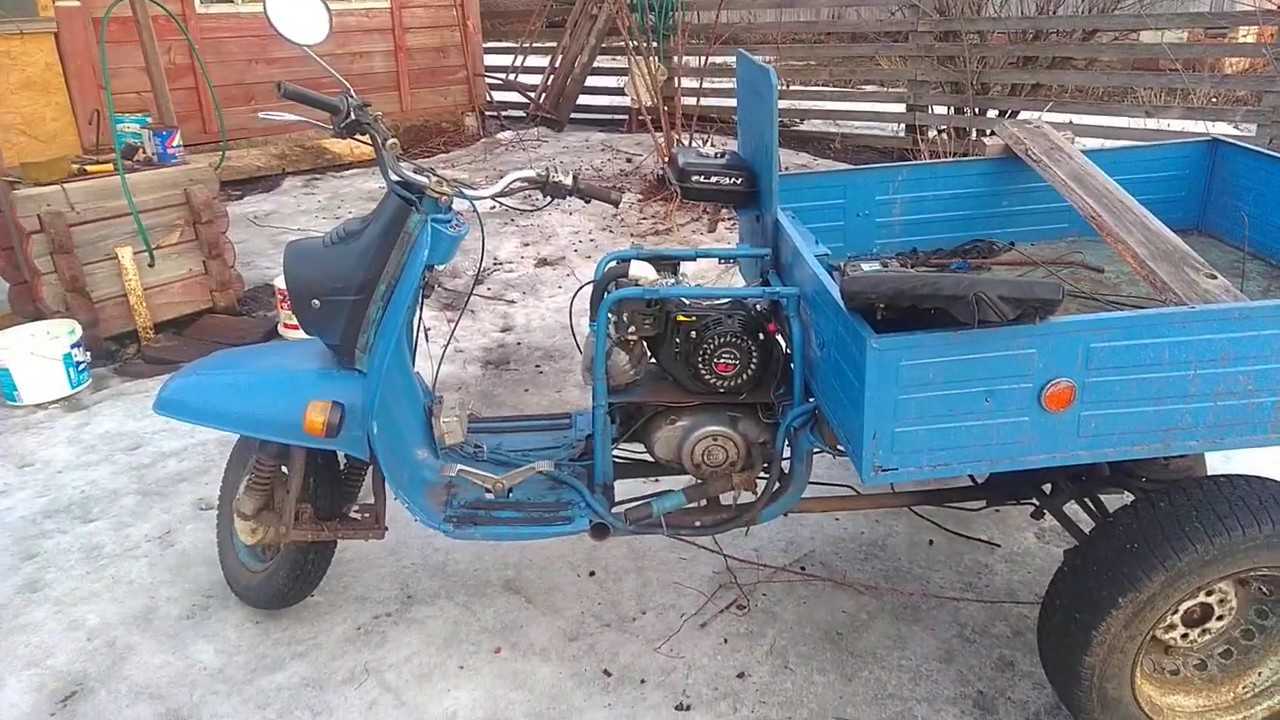

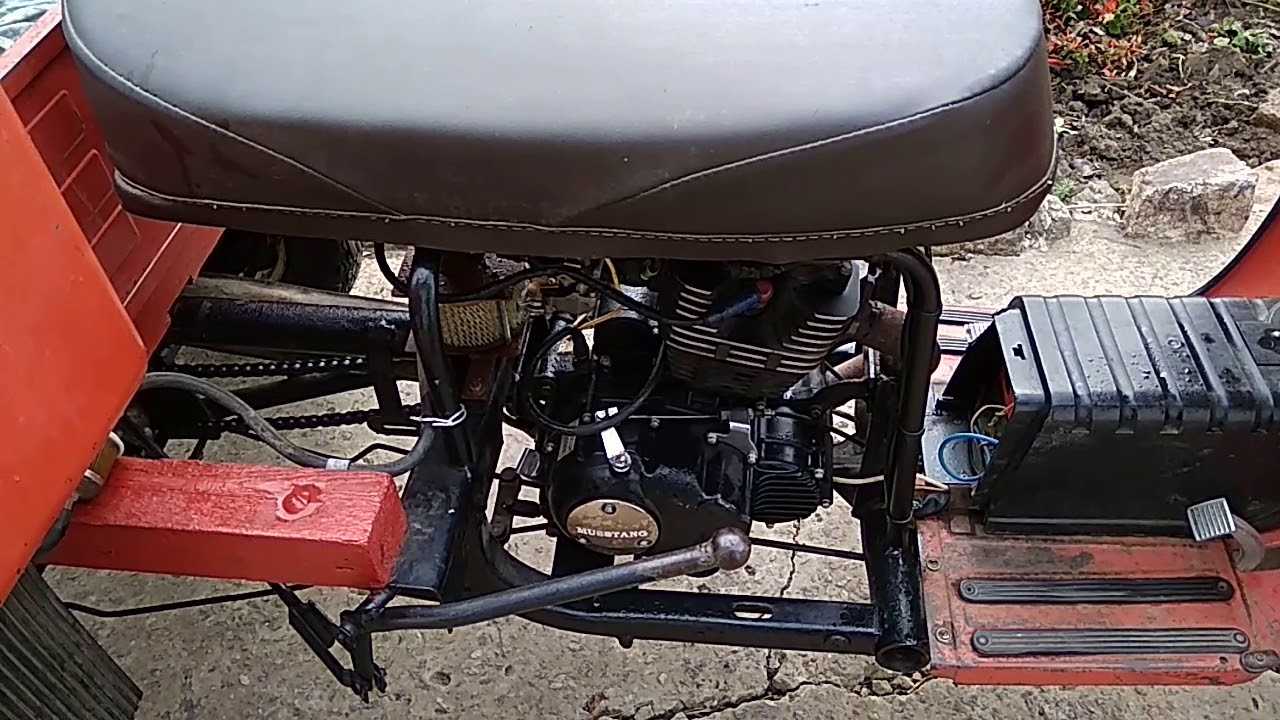

Основные недостатки мотороллера и его модернизация
Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.
По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:
- неудачная схема
электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду; -
непроработанное устройство
КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта; -
небольшая разница
в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.
Наиболее распространенными эксплуатационными недостатками считаются:
-
неустойчивое зажигание
на Муравей требующее частых регулировок; - малый срок
эксплуатации тормозных колодок; -
потеря гидравлической
жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов; -
нарушение работоспособности
электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента; - возникновение
трещин в раме; - течь масла
в КПП.
Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:
- Сколько это будет стоить?
- Как будет выглядеть измененный Муравей?
- Как найти и собрать необходимые материалы для модернизации?
- Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
- Сколько уйдет времени на переделку?
После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:
-
Установка самосвального
кузова для перевозки сыпучих грузов. -
Изменение дизайна
внешнего вида. - Монтаж сцепного
устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.
Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый и легкий дорожный мотоцикл для села .
Почти перед самым отъездом на ПМЖ в другой колхоз, обратился ко мне один старый знакомый, которого я уже не видел лет 15 и попросил откапиталить двигатель его «Муравья». Честно говоря связываться с этой советской тарахтелкой у меня не возникало большого желания, если не сказать больше… Но поразмыслив и проиграв в голове ситуацию, что мне придется на новом месте кое-какое время сидеть без любимой работы — согласился и тут же приступил к ремонту.
Особо, в суть разборки в рамках этой статьи я вникать не буду — обозначу лишь основные моменты и исходя из своего опыта постараюсь описать наиболее часто встречающиеся неисправности и ошибки при ремонте.
Двигатель до поступления на ремонт имел следующие симптомы:
- Плохой запуск
- Течь масла
- Слабая тяга
- Повышенный шум во время работы
- Не возвращался на место заводной рычаг
Предварительный диагноз:
- Разгерметизация кривошипной камеры, а равно — износ сальников
- Некачественная сборка
- Сдохла поршневая
- Износ подшипников
- Лопнула возвратная пружина кикстартера
Все остальное в том числе КПП и сцепление никаких нареканий в процессе эксплуатации не вызывало. Впрочем, обо всем по порядку.
Моторная цепь на поверку оказалось растянутой, но не критично.

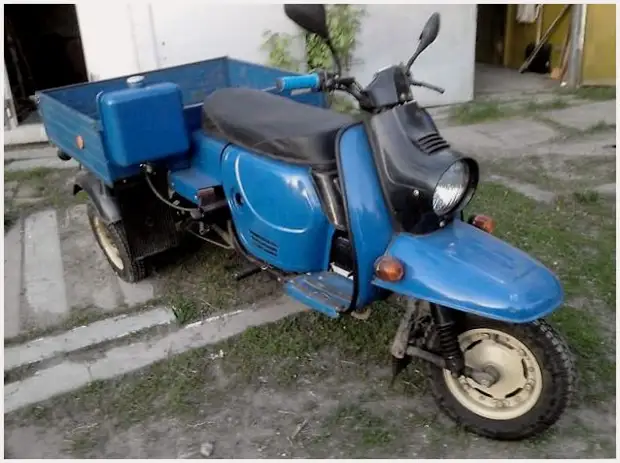

Устройство мотороллера муравей
В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.
Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем
Задний борт открывается как на обычном грузовике
В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров
Управление
Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно.

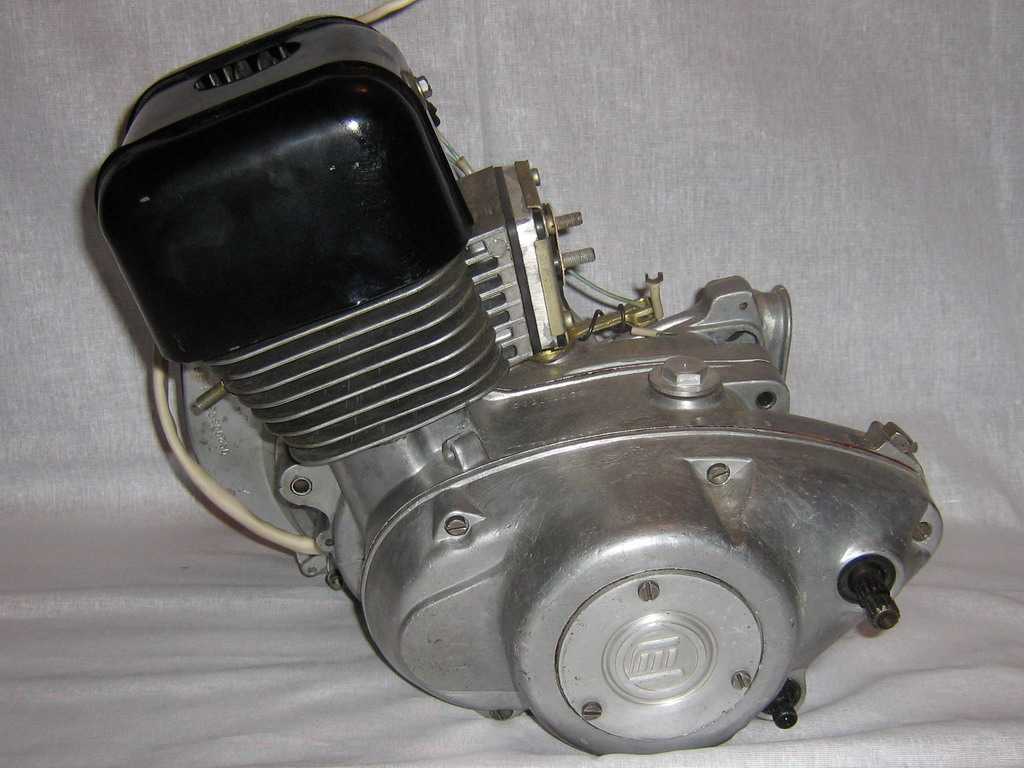

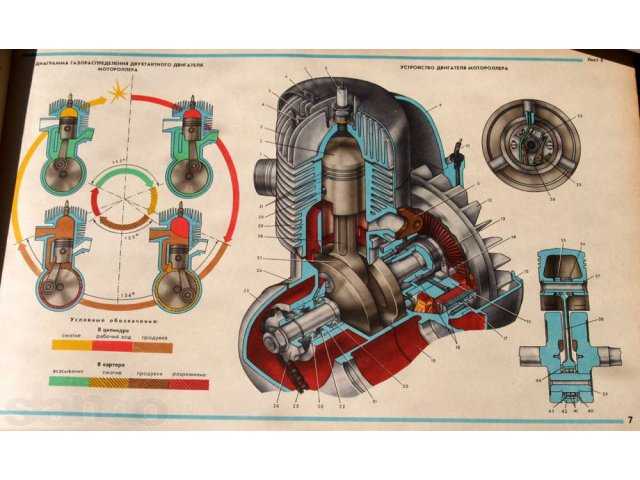

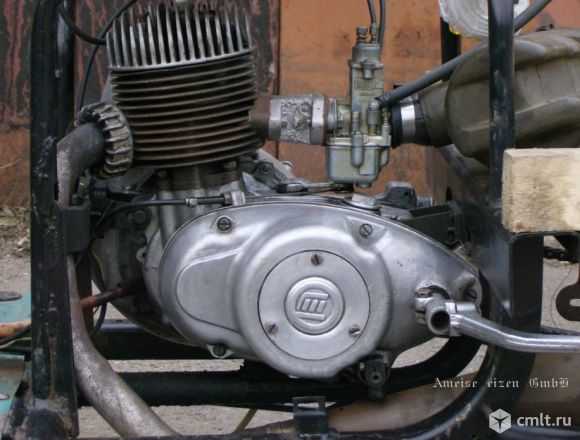

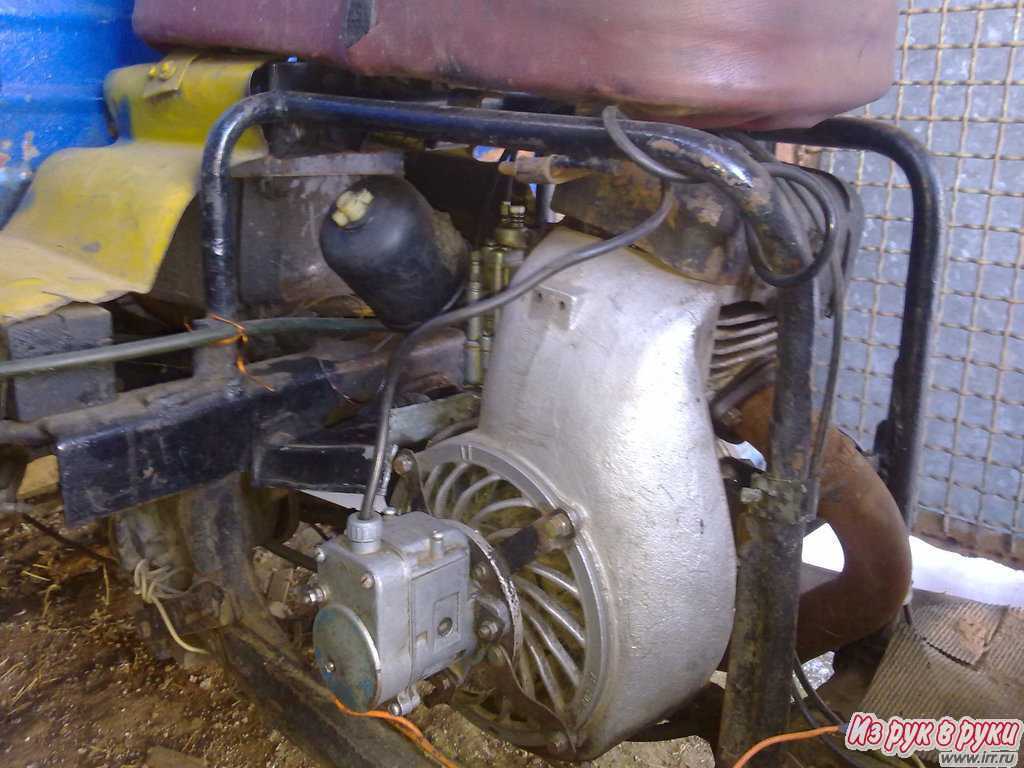

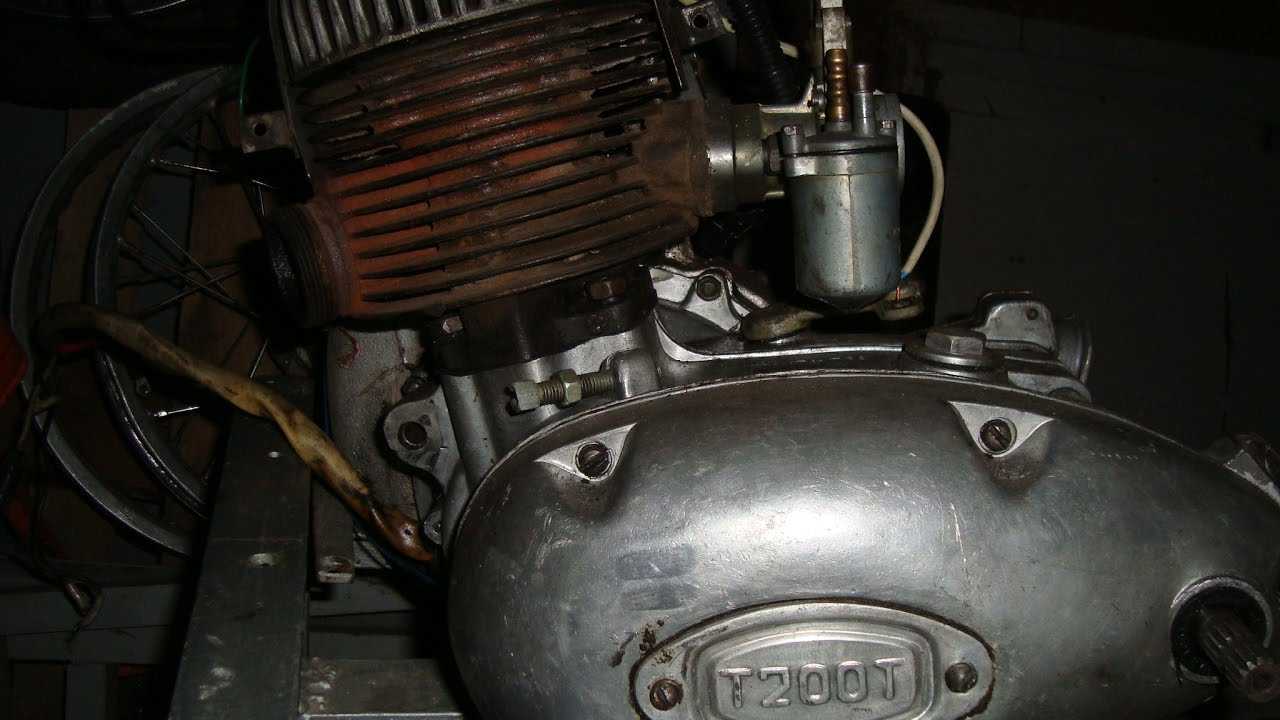

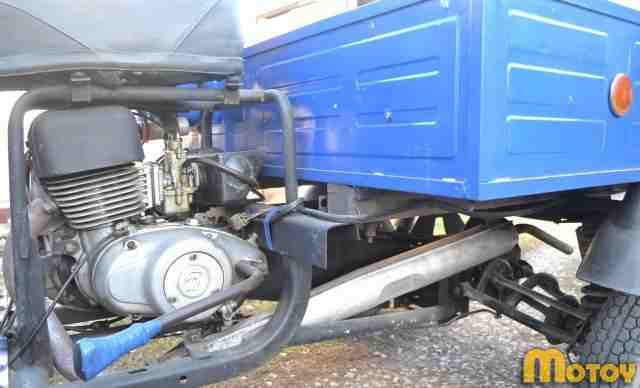

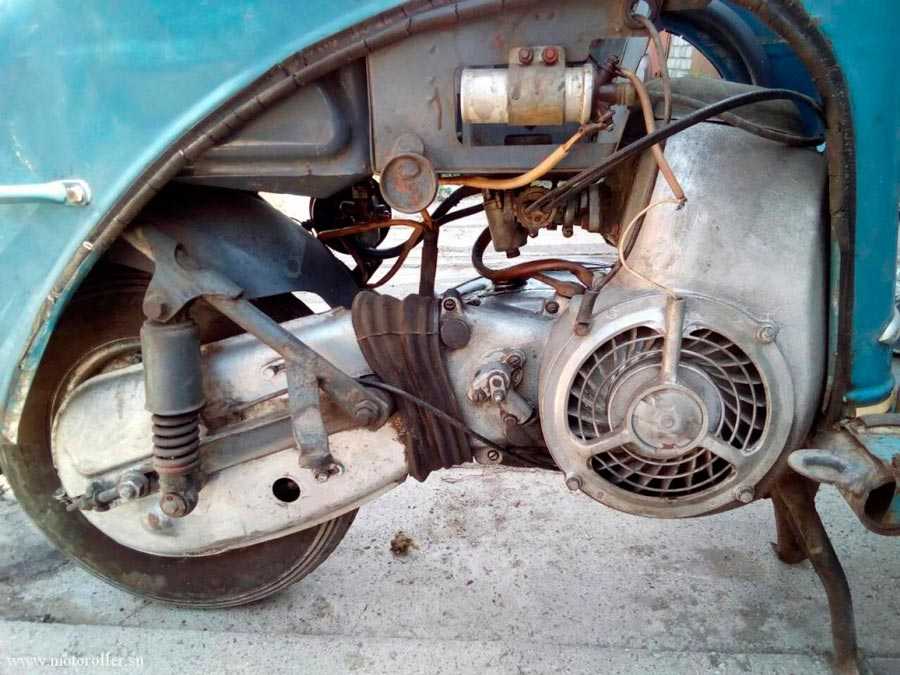

Двигатель
Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.
Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается
Второе отличие заключается в принудительном охлаждении двигателя
Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно
Сцепление механическое с тросовым приводом от рычага на руле
Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано
КПП двухвальная с постоянным зацеплением шестерен
Двигатель прост как веник
Трансмиссия
Привод задних колес осуществляется цепью
Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса
Рычаг включения реверса находится с правой стороны
Электрика
Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон
На старых моделях реле-регулятор был механического типа
На последних, более совершенный — электронного типа
Зажигание контактное. Контакты расположены в кожухе охлаждения
Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно
Топливная система
Система питания состоит из топливного бака, карбюратора и воздушного фильтра
Подача топлива самотеком, управление подачей — механическим топливным краном
На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз
Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры
