Почему не работает бензонасос ВАЗ 21099 инжектор
Бензонасос является одной из ключевых составляющих системы питания инжекторного двигателя ВАЗ 21099. От него зависит подача топлива к форсункам, что обеспечивает нормальную работу двигателя. Если бензонасос не работает, это может привести к проблемам с запуском и работой двигателя, а также к потере мощности автомобиля.
Существует несколько причин, по которым может не работать бензонасос ВАЗ 21099 инжектор:
- Повреждение или износ электрической проводки. Проверьте состояние проводов и контактов, при необходимости замените.
- Неисправность реле или предохранителя бензонасоса. Проверьте состояние реле и предохранителей, при необходимости замените.
- Засорение или поломка фильтра топлива. Проверьте состояние фильтра, при необходимости промойте или замените.
- Неправильная работа регулятора давления топлива. Проверьте наличие давления топлива, при необходимости отрегулируйте.
- Неисправность бензонасоса. Проверьте его работу, при необходимости замените.
Для устранения проблемы с неисправным бензонасосом ВАЗ 21099 инжектор можно применить следующие рекомендации:
- Проверьте электрическую цепь бензонасоса на наличие повреждений или перегоревших предохранителей. В случае необходимости, замените предохранители и отремонтируйте повреждения.
- Проверьте состояние и работу реле бензонасоса. При необходимости, замените его.
- Проверьте состояние фильтра топлива и, при необходимости, промойте или замените его.
- Используйте манометр для проверки наличия давления топлива в системе. Если давление низкое или отсутствует, проверьте работу регулятора давления и при необходимости отрегулируйте его.
- Проверьте работу самого бензонасоса. При необходимости замените его на новый.
При возникновении проблем с бензонасосом ВАЗ 21099 инжектор рекомендуется обратиться к специалисту для диагностики и ремонта. Неисправность бензонасоса может быть связана с другими проблемами системы питания, которые требуют профессионального вмешательства.
Проверка наличие искры
Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:
- Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
- Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.
Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.

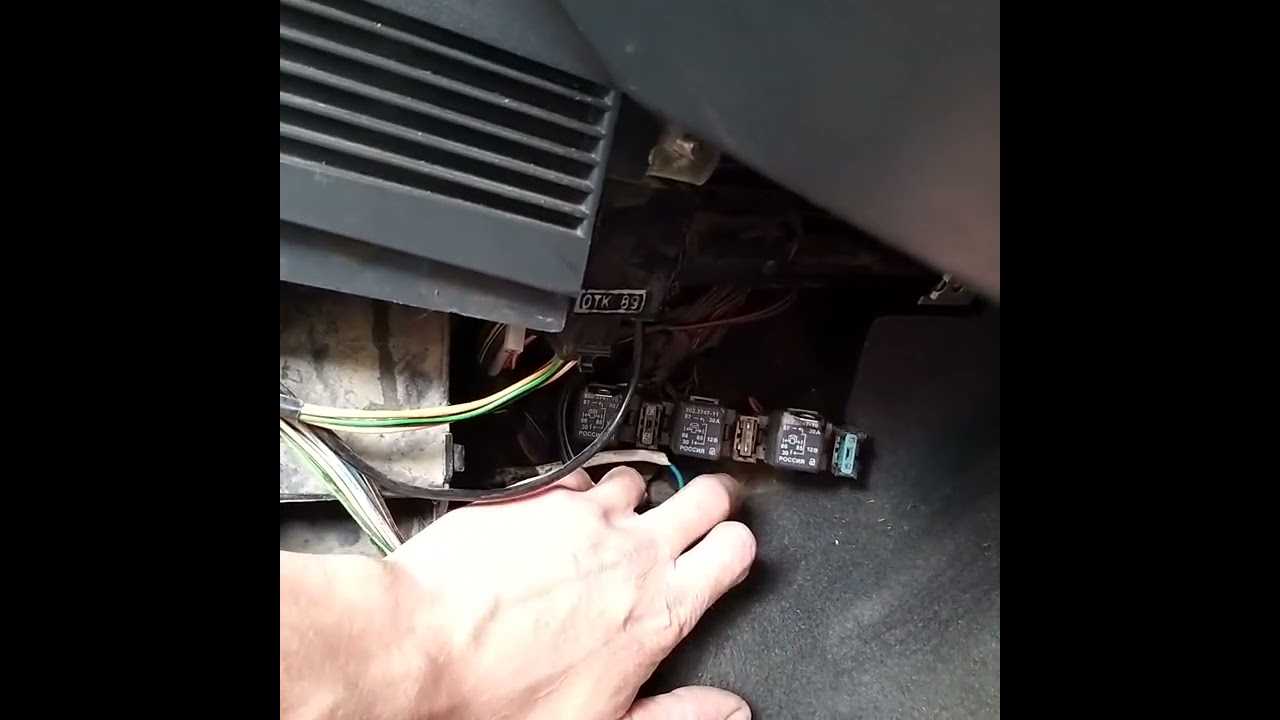

Где находится реле вентилятора ВАЗ-21099 инжектор
С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

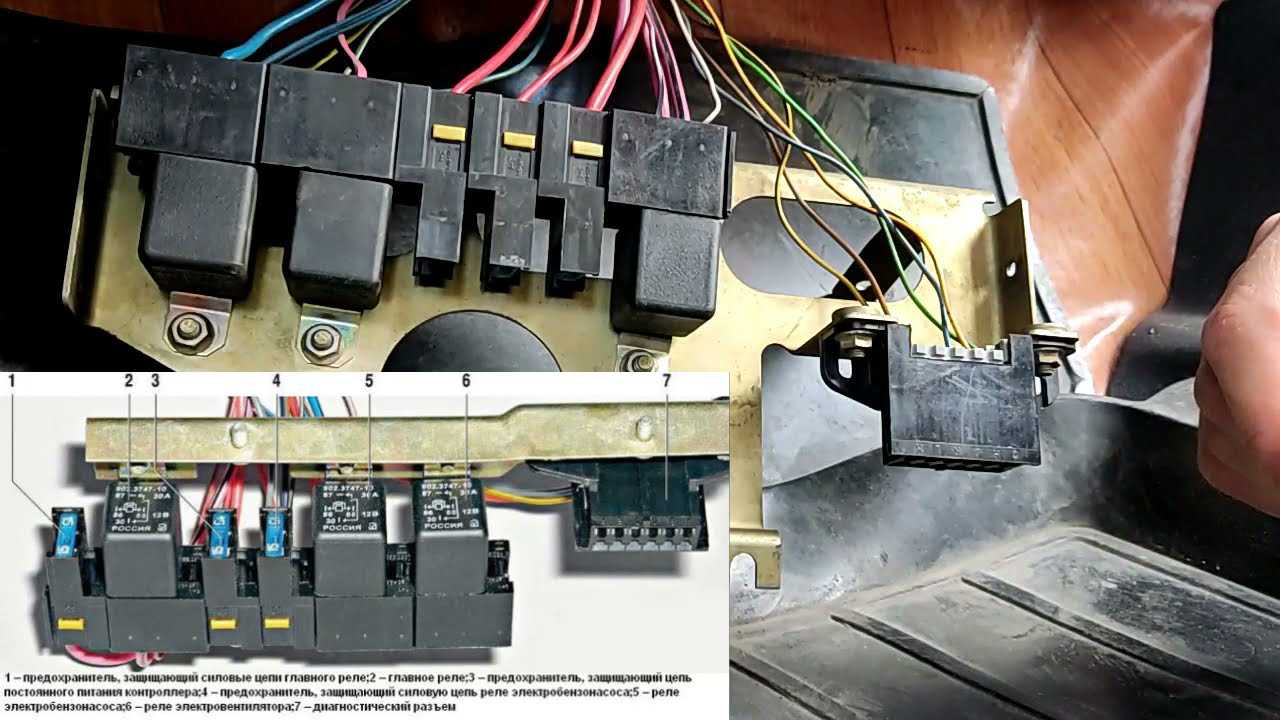

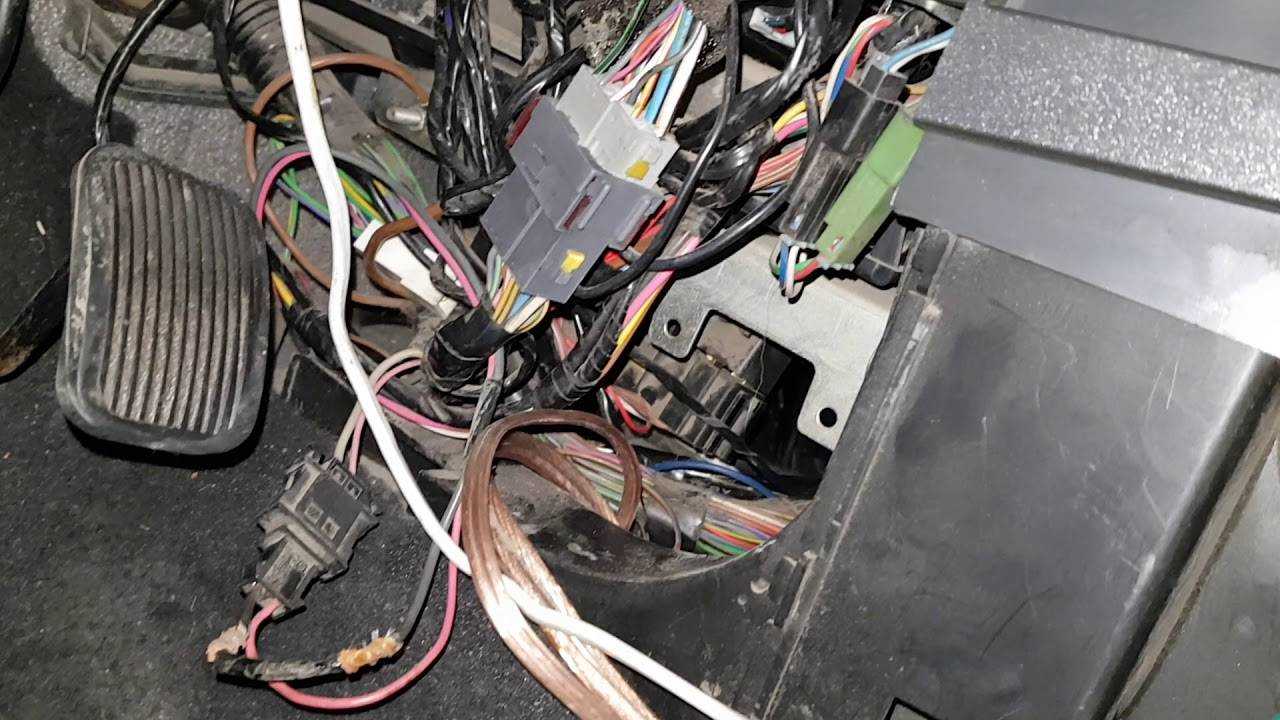

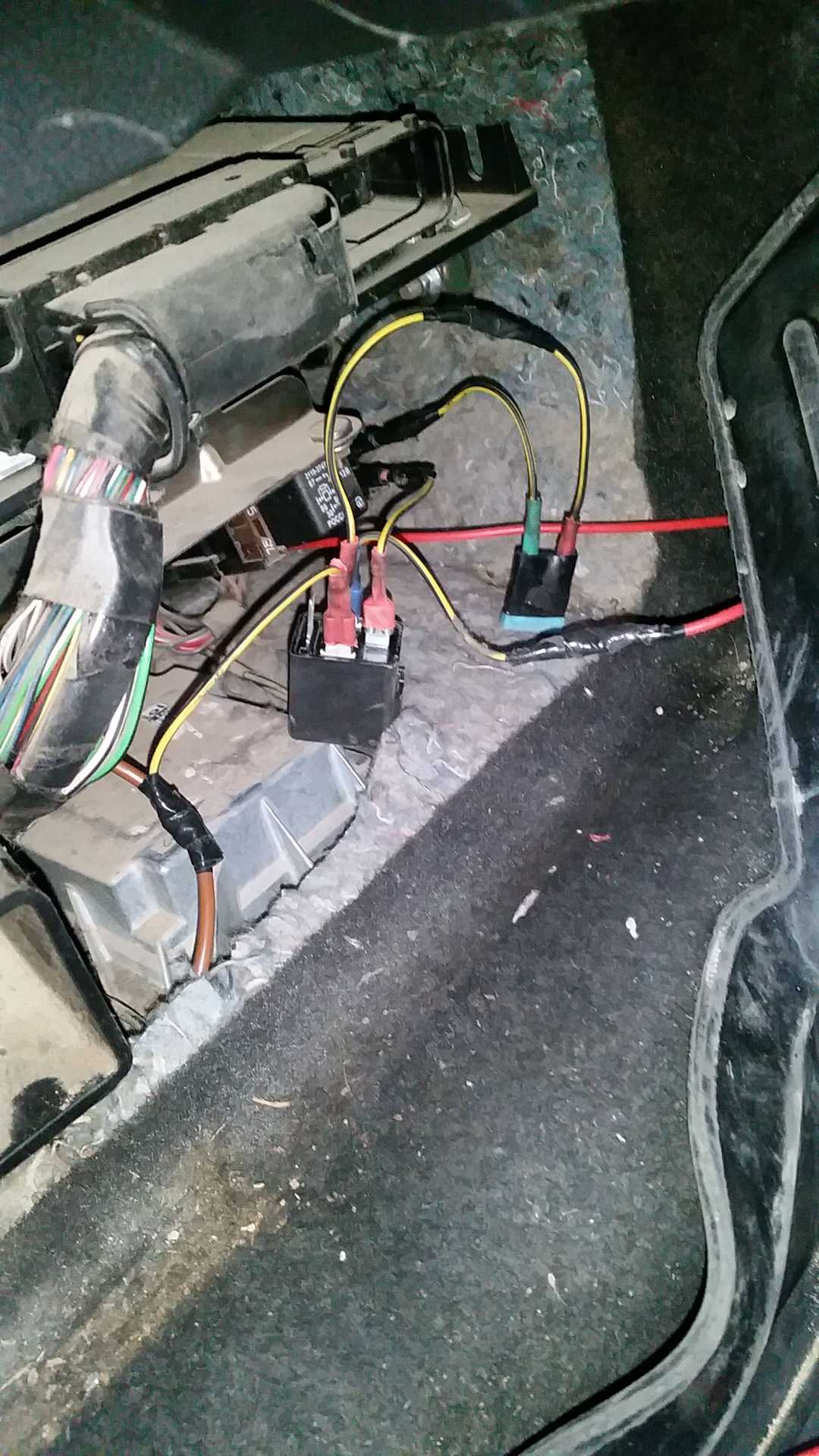

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира

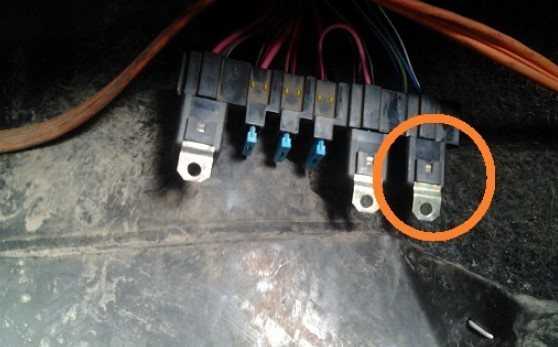

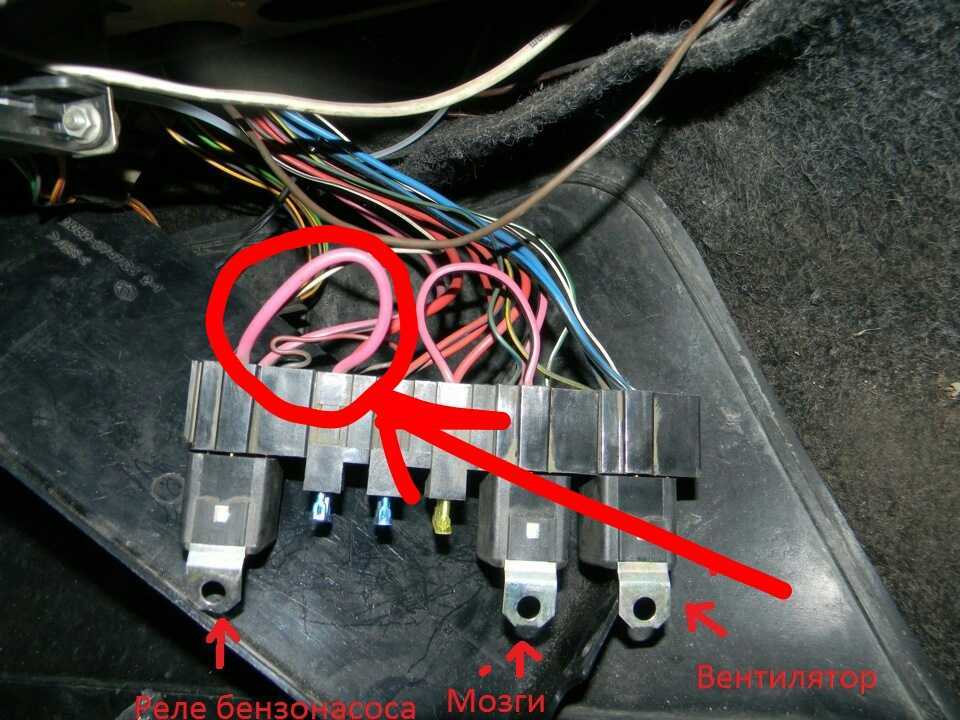

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

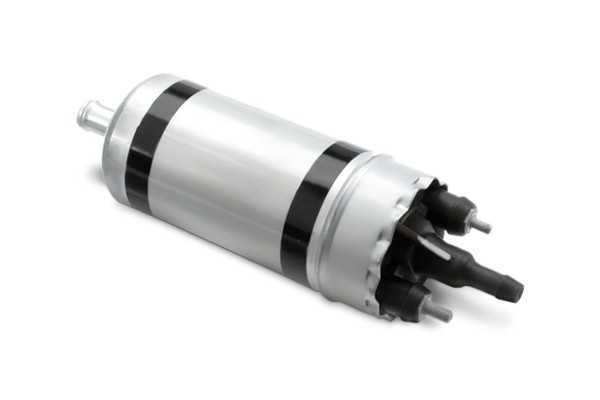

Принцип работы насоса
Конструкцию довольно простую имеет бензонасос ВАЗ 2109, инжектор функционирует только лишь благодаря ему. В основе лежит два элемента – электрический двигатель и помпа с фильтрующим элементом
Обратите внимание на то, что «памперс» (так в народе кличут фильтр за сходство) нужно менять вовремя – старайтесь не допускать, чтобы он работал больше 20 тыс. км
В противном случае он насыщается металлической стружкой, грязью и прочим хламом, который попадает в магистраль и забивает форсунки.
В топливной рампе содержится смесь из бензина и воздуха (кстати, тоже очищенного). Пропорция всегда на одном уровне – 14 долей воздуха и одна бензина. Это идеальная смесь, при которой происходит горение
Но нужно обратить внимание на то, что в работе участвует реле бензонасоса ВАЗ 2109, которое управляется электронным блоком. С его помощью производится подача питания на двигатель насоса
Производительность у помпы высокая, поэтому двигатель работает не постоянно, а с перерывами (и в зависимости от режима функционирования двигателя паузы между включениями могут быть разными).
Для контроля имеется регулятор давления, установленный на рампе. Для отвода излишков бензина – обратный клапан. С его помощью весь лишний бензин поступает обратно в бак. Снятие бензонасоса ВАЗ 2109 (инжектор) осуществляется в том случае, если проводится его ремонт или замена. Пригодятся такие инструменты:
- Плоскогубцы.
- Ключи на «6», «8».
- Отвертки крестовые и плоские.
Поднимите нижнюю часть сиденья, открыв задние двери полностью.
Выкрутите саморезы, крепящие пластиковую крышку.
Отключите колодку для подачи питания и соединения с датчиком уровня.
Ослабьте хомуты и снимите шланги
Обратите внимание – давление в системе нужно заранее уменьшить.
Ключом на «8» выкрутите все гайки, которыми прикручен насос к корпусу бака.
Аккуратно вынимайте насос из отверстия.. Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива
И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой
Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива. И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой.

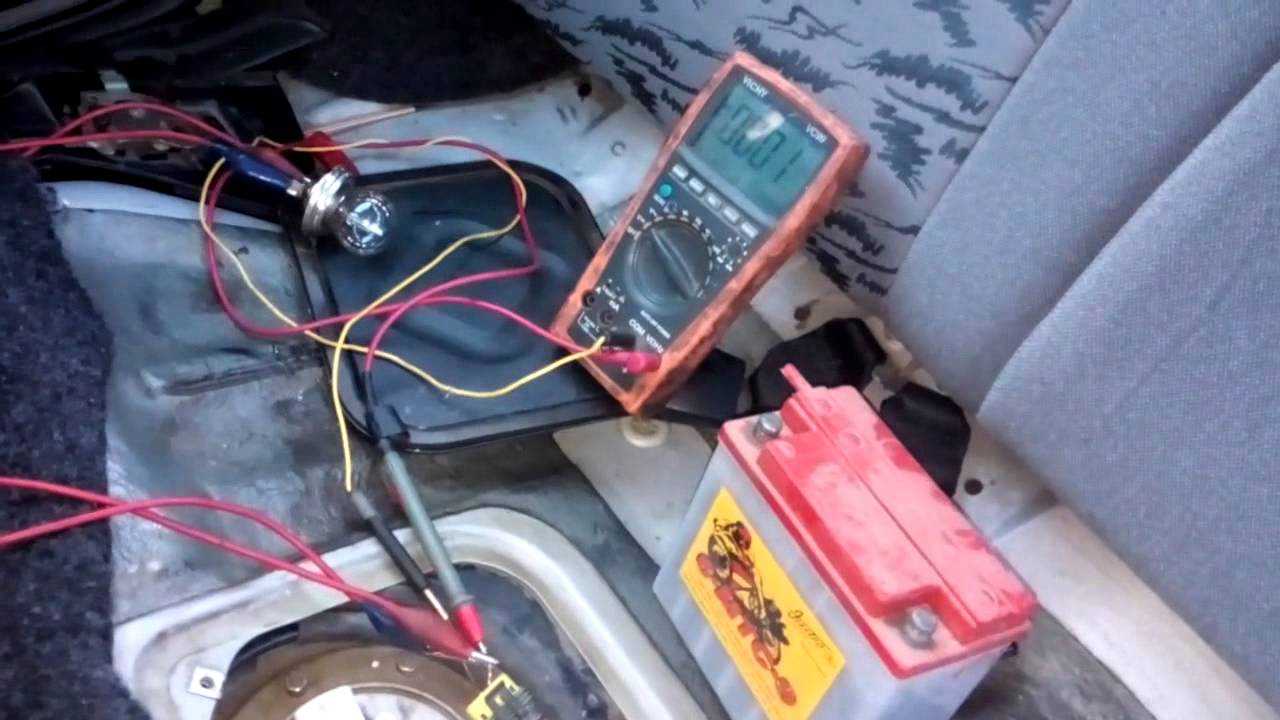

Чтобы убедиться в исправности (или же неисправности) бензонасоса инжекторной ВАЗ 2109, достаточно снять его и подключить к аккумулятору напрямую. Если работать он будет нормально, без посторонних звуков (а также из выходного отверстия будет ощущаться напор воздуха), то проблем с ним нет. Но если же он не включается даже так, стоит подумать о его замене. Цена нового составит около 2000 рублей. Стоит ли ремонтировать электродвигатель? Вряд ли это способно надолго улучшить ситуацию, но в качестве временного решения вполне нормально. Но делать такую процедуру можно лишь в случае, если вы уверены в своих силах и имеете представление о работе электрических моторов.
Почему бензонасос не работает на ВАЗ 2109 инжектор: причины и решения
1. Повреждение или износ электрической цепи
Одной из первых причин неисправности бензонасоса на ВАЗ 2109 инжектор является повреждение или износ электрической цепи. Это может произойти из-за коррозии контактов, обрыва проводов или выхода из строя предохранителя. В таком случае, бензонасос не получает необходимое питание и перестает работать.
Решение: необходимо проверить электрическую цепь, осмотреть контакты, заменить поврежденные провода или предохранитель. При необходимости, проведите профессиональную диагностику электросистемы автомобиля.
2. Засорение или загрязнение грубым фильтром бензонасоса
Еще одной частой причиной неисправности бензонасоса является засорение или загрязнение грубым фильтром. Это может произойти из-за наличия грязи, песка или других посторонних веществ в топливном баке.
Решение: необходимо проверить грубый фильтр бензонасоса на наличие загрязнений и засоров. При обнаружении засорений, необходимо очистить или заменить грубый фильтр.
3. Перегрев или выход из строя электромотора бензонасоса
Возможная причина неисправности бензонасоса на ВАЗ 2109 инжектор – перегрев или выход из строя электромотора. Это может произойти из-за неправильной работы или длительного использования бензонасоса без перерыва.
Решение: проверьте температуру электромотора бензонасоса, если он сильно нагревается, обратитесь к специалисту для замены электромотора. Также, регулярно обслуживайте и чистите бензонасос для предотвращения его перегрева.
4. Неправильное давление топлива
Неправильное давление топлива также может стать причиной неисправности бензонасоса на ВАЗ 2109 инжектор. Если давление слишком низкое или слишком высокое, это может привести к неправильной работе бензонасоса или его полному выходу из строя.
Решение: проверьте давление топлива с помощью специального манометра и сравните его со значениями, указанными в технической документации. Если давление топлива неправильное, обратитесь к специалисту для регулировки или замены бензонасоса.
С помощью манометра
Если в случае неисправности с электрическим питанием бензонасоса всё однозначно — либо работает, либо нет, то механический износ узнать сложнее. Для этого есть несколько приёмов.
Бензонасос может быть неисправен по двум причинам — механической и электрической
Можно оценить давление топлива, если, открутив заглушку топливной рампы, с золотника спустить бензин. Должна быть мощная струя. Далее выворачиваем сам золотник и подключаем манометр, желательно топливный, но можно и тот, которым измеряется давление воздуха в шинах. Включаем зажигание и смотрим — сколько накачал насос. Должно быть не менее 280 кПа, на некоторых моделях 380 — 400 кПа. Для того, чтобы было понятнее — это 3,8 — 4 кгс/см2.
Электрическая схема ВАЗ 2110 особенности
Каждый автомобиль ВАЗ-2110 комплектуется электрическим оборудованием, которое предназначено для обеспечения его работы и создания комфортных условий для водителя и пассажиров. Все электрические приборы объединены в единую сеть. Для понимания её состава и порядка функционирования создана схема электрическая принципиальная ВАЗ-2110. Бортовая сеть постоянного тока имеет напряжение двенадцать вольт и включает в себя источники и потребители энергии, защитные и распределительные устройства, провода и коммутационные элементы.
Ток
Автомобиль имеет два источника электроэнергии – аккумулятор и генератор. Первый обеспечивает функционирование систем до запуска, во время старта и на некоторых режимах работы двигателя. Второй является основным и служит как для питания всех потребителей, так и для зарядки аккумуляторной батареи. Электрическая схема ВАЗ-2110 разработана таким образом, чтобы источники питания обеспечивали энергетический баланс в системе.
Мотор

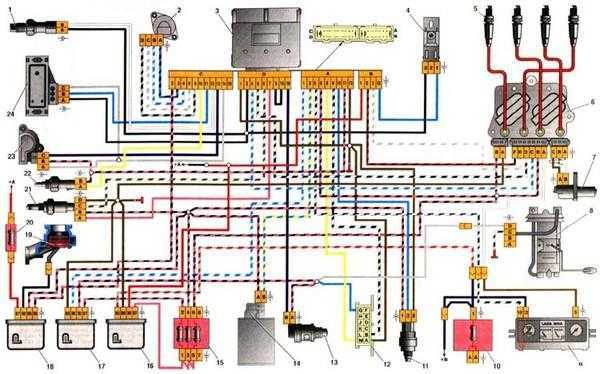

Для работы силовой установки автомобиля необходима своевременная подача топливной смеси и её воспламенение в цилиндрах двигателя. На современном автомобиле эту функцию обеспечивает система впрыска. Электрическая схема ВАЗ-2110 (инжектор) позволяет правильно подключить два её основных компонента: распределитель топлива и систему управления зажиганием. Управляет впрыском специальный электронный блок. Бесперебойная подача бензина обеспечивается электрическим насосом. Он установлен непосредственно в топливном баке. Электрическая схема бензонасоса ВАЗ-2110 разработана с учетом обеспечения требований пожарной безопасности
Важное примечание: на некоторых марках машин могут быть установлены два бензонасоса. На предыдущих моделях автомобиля ВАЗ использовалась карбюраторная система подачи топлива. Она является несколько устаревшей, менее экономичной и надежной
Электрическая схема ВАЗ-2110 позволяет без переделок подключить вместо прежней системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Для работы двигателя следует поддерживать его температуру в рабочем диапазоне. Для этого служит система охлаждения. Она включает в себя вентилятор и ряд датчиков, которые работают от сети постоянного тока
Она является несколько устаревшей, менее экономичной и надежной. Электрическая схема ВАЗ-2110 позволяет без переделок подключить вместо прежней системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Для работы двигателя следует поддерживать его температуру в рабочем диапазоне. Для этого служит система охлаждения. Она включает в себя вентилятор и ряд датчиков, которые работают от сети постоянного тока.
Эксплуатация
Автомашина — это не только один бесперебойно работающий двигатель. Для эксплуатации данного вида транспортного средства жизненно необходимы системы освещения, сигнализации, безопасности (активной и пассивной), звуковой сигнал, стеклоочистители. Этот перечень можно продолжить. Все названные приборы являются потребителями электрической энергии. В современном автомобиле Волжского завода их сотни. И любой из них может выйти из строя по различным причинам. Электрическая схема ВАЗ-2110 позволяет диагностировать и устранить любую возникшую неисправность, произвести замену элементов электрической проводки. Современные правила дорожного движения запрещают эксплуатацию транспортных средств, если вышеперечисленные электрические приборы не работают.
Комфорт
Электрическая схема ВАЗ-2110 включает ряд приборов, которые несут сервисную функцию. То есть обеспечивают минимальный комфорт для водителя и пассажиров автомобиля. Это системы кондиционирования, освещения салона, также прикуриватель, гидроусилитель руля, магнитола. Автомобили Волжского завода не славятся повышенным комфортом. Однако электрическая схема ВАЗ-2110 позволяет проводить некоторые доработки, то есть тюнинг. Для производства этих работ необходима помощь специалиста. Проводка автомобиля надежно защищена блоком плавких предохранителей (вставок). Именно они при замыкании не позволяют сгореть всей проводке. Используйте только оригинальные изделия указанной мощности. Имейте с собой несколько запасных предохранителей. При отказе любого из электрических приборов первым делом проверьте исправность плавких вставок. В большинстве случаев замена предохранителя позволяет устранить возникшие проблемы. Вот и вся информация, которой мы хотели поделиться
Благодарим за внимание каждого читателя
Бензонасос ваз 2109 инжектор как работает. Замена и проверка
Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

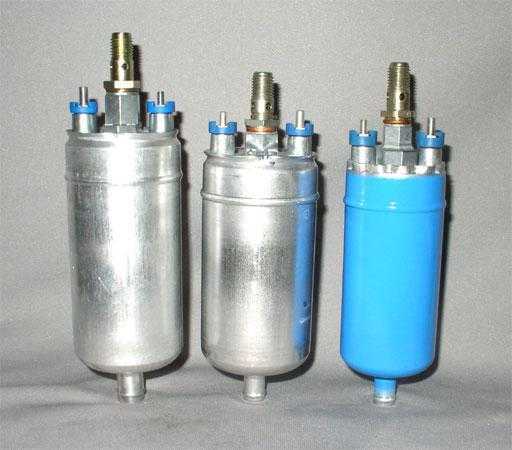

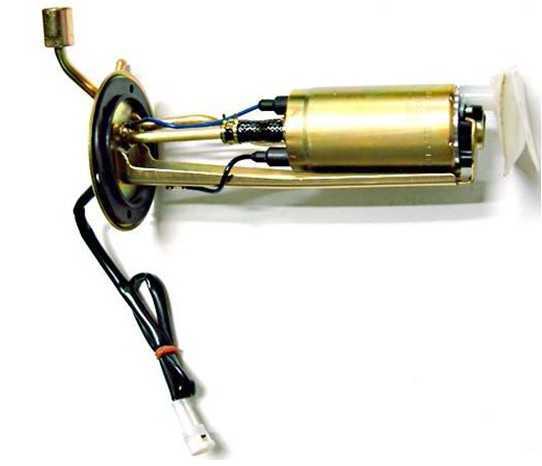

Как работает топливный насос
Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.
Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.
Как снять бензонасос
Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

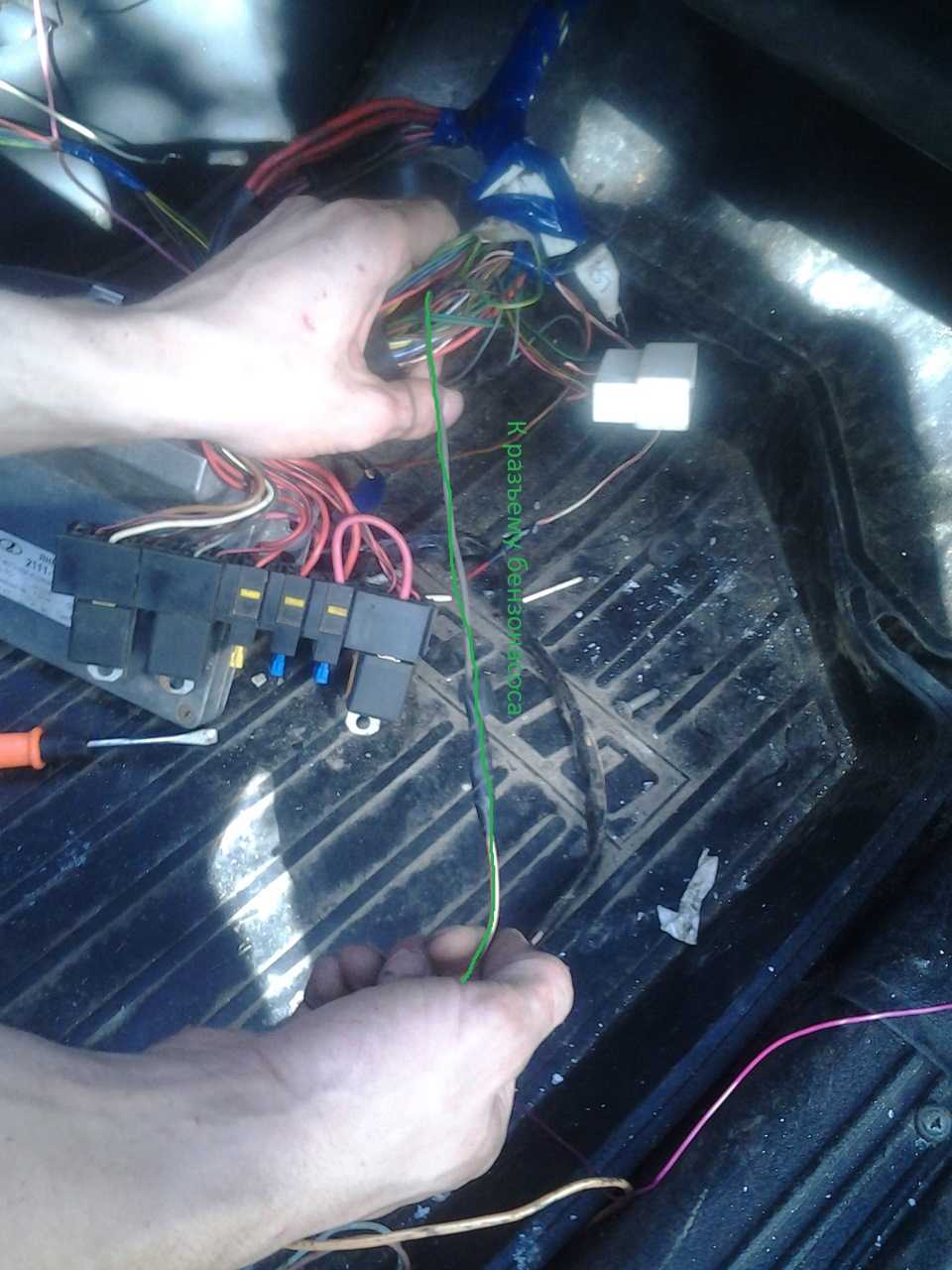

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака
Обратите внимание на то, что там имеются шайбы. Не потеряйте их. Вот и все, теперь насос может быть спокойно снят для замены или ремонта
Вот и все, теперь насос может быть спокойно снят для замены или ремонта.
Проверка работоспособности насоса

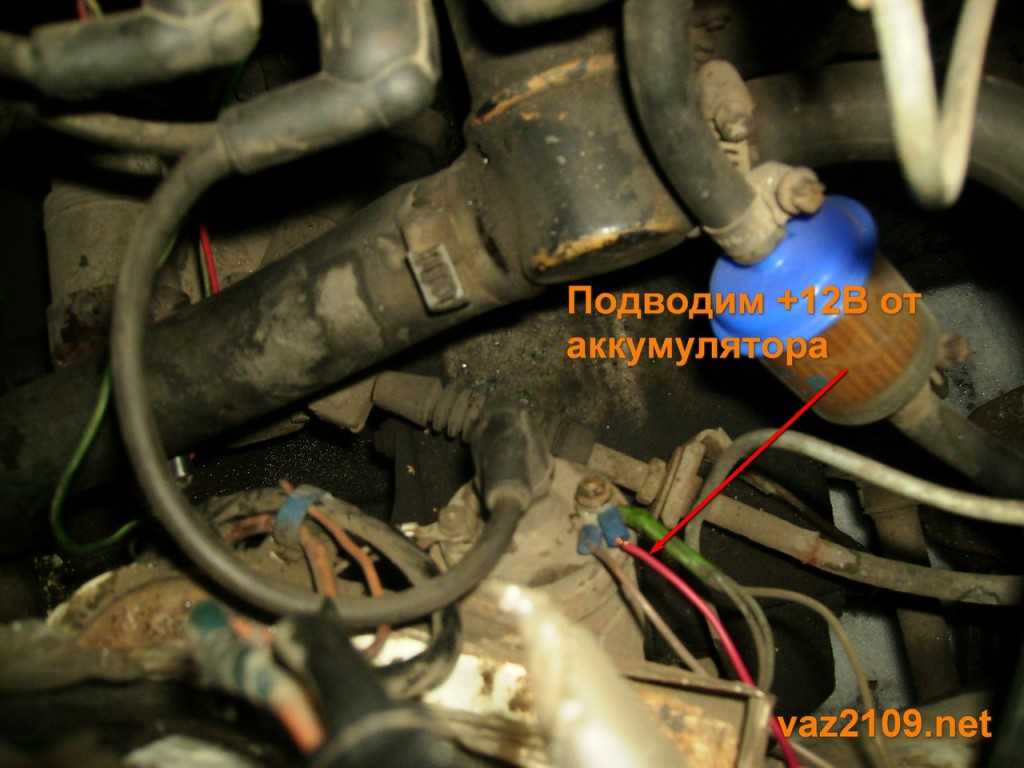

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя
Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его. В противном случае помпа не сможет создать нужное давление
В противном случае помпа не сможет создать нужное давление.
Установка насоса
Обратите внимание на состояние проводов, когда проводится замена бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции не должно быть. Установка топливного насоса проводится в последовательности, обратной снятию
Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами
Установка топливного насоса проводится в последовательности, обратной снятию. Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами.

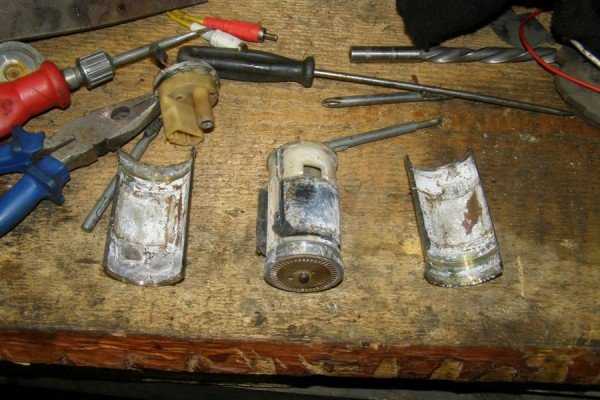

Ваз 2109 инжектор не заводится нет искры
товарищи прошу о помощи, кто уже отошел от нг. Машина ваз 2109 инжектор нет искры вообще, 30 приехал домой, поставил в гараж, все нормально, 31 хотел за покупками поехать, а фиг, не заводится. реле зажигания срабатывает, все вроде бы работает, но искры нет !

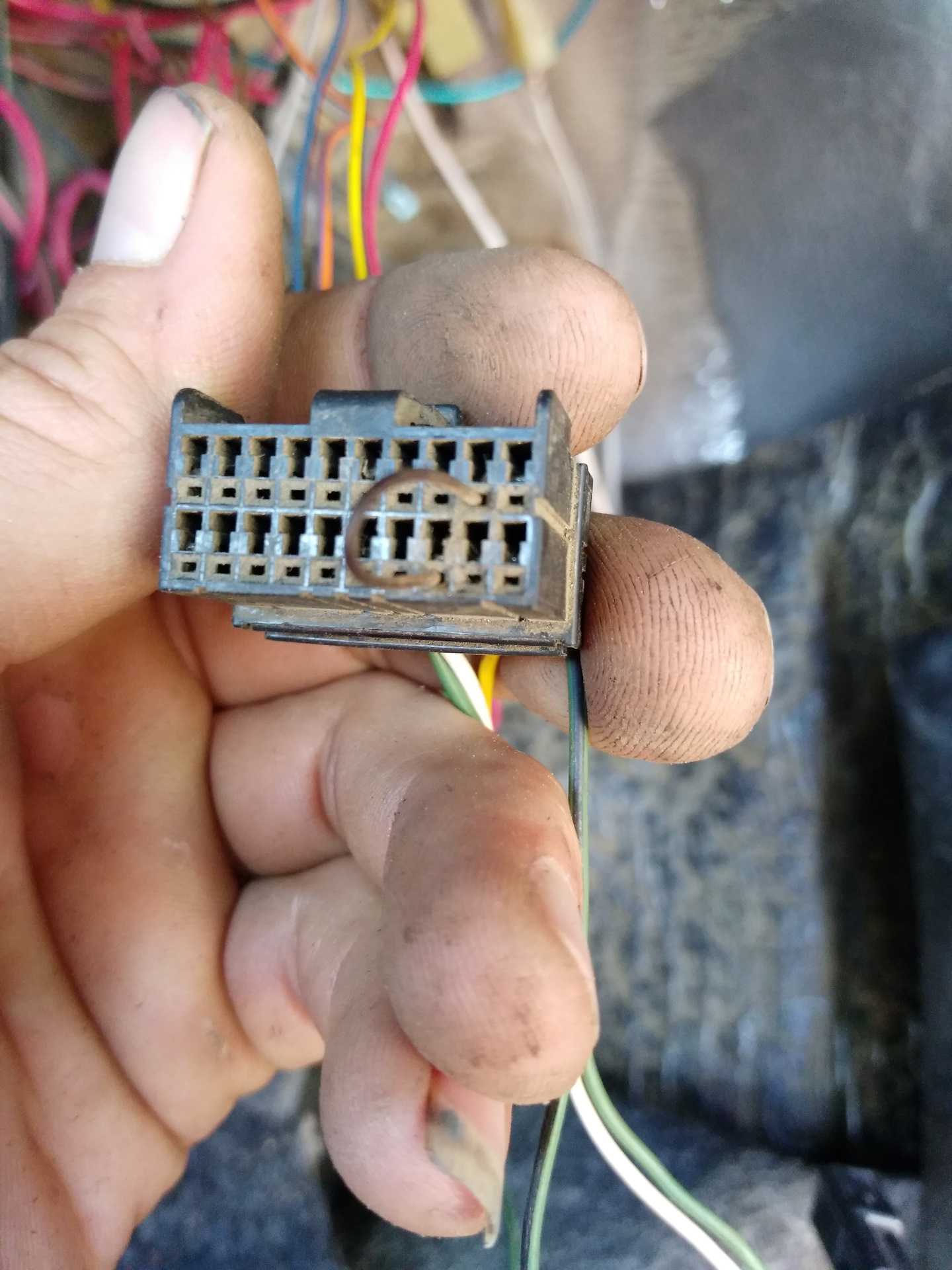

смотри сначала все контакты, от коммутатора до катушки и т.д.
Для начала, внеси ясность, что у тебя, инжектор или карбюратор? В карбюраторной версии, для начала надо проверить все разъемы, к трамблеру, к коммутатору, обязательно обрати внимание на ремень ГРМ. А в инжекторной все на порядок сложнее
Насос то хоть качать начинает?
А в инжекторной все на порядок сложнее. Насос то хоть качать начинает?
написано же, что инжектор, насос качает =)
Тогда, скажи, какая система управления стоит и какой мотор? ваз2111, 21114, 11193, 2112, 21124? Может банально на датчик положения провод. На коллектор попал и сгорел и на блок не поступает информация о положении коленвала.
эбу январь 5.1 двигатель 2111
Итак, для начала, необходимо убедится, что каленвал крутится вместе со шкивом! Бывает откручиваетсяотламывается болт крепящий шкив. Далее проверить целостность провода идущего на ДПКВ (Датчик Положения Коленчатого Вала) находится на маслонасосе. Провод спускается от головки вниз рядом в колекторами. Не пострадал ли провод от температуры? Иногда так внезапно выходит из строя сам датчик, попробуй подставь вместо него заведомо исправный(новый, не значит — рабочий!). Есть вероятность, что вышел из строя МЗ (Модуль Зажигания). Самый худший вариант — обрыв связи с иммобилайзером, если он был хотя бы раз активирован. Бывает в ЕЕПРОМ блока самопроизвольно записывается всякая билиберда, и тогда блок это воспринимает, как запрещение запуска от иммобилайзера. Я полагаю, что у тебя что то с с ДПКВ, проверь его и его провод.

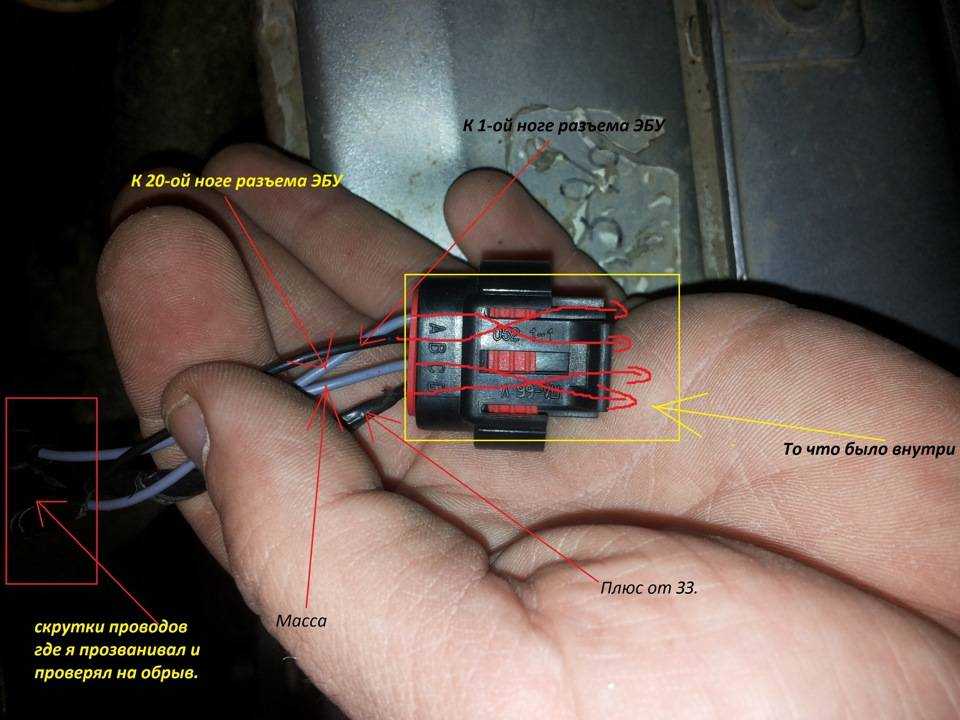

После холодов не могу завести машину. Путь умирания: Сначала машина заводилась, но глохла. Прогрев с нажатой педалью акселератора не решал проблемы.
Симптомы: Нет искры.

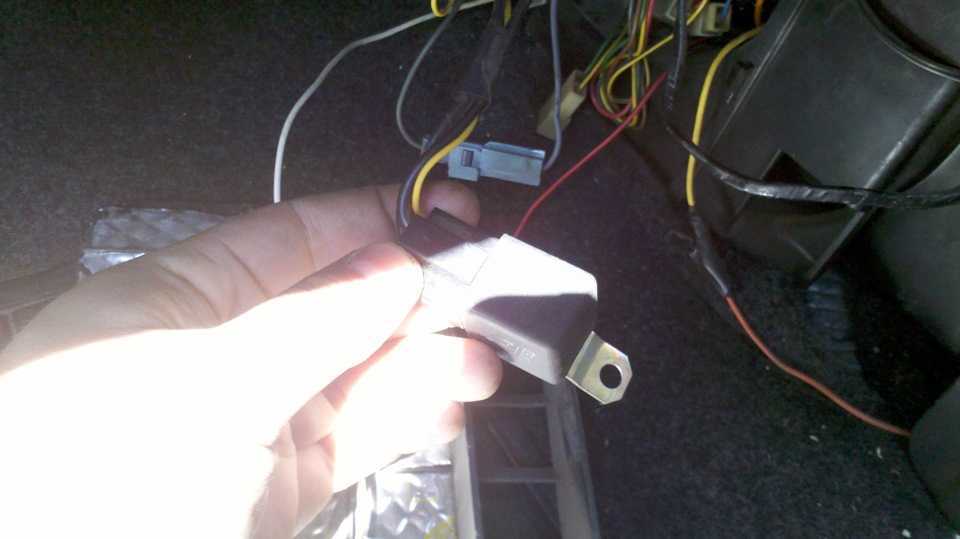

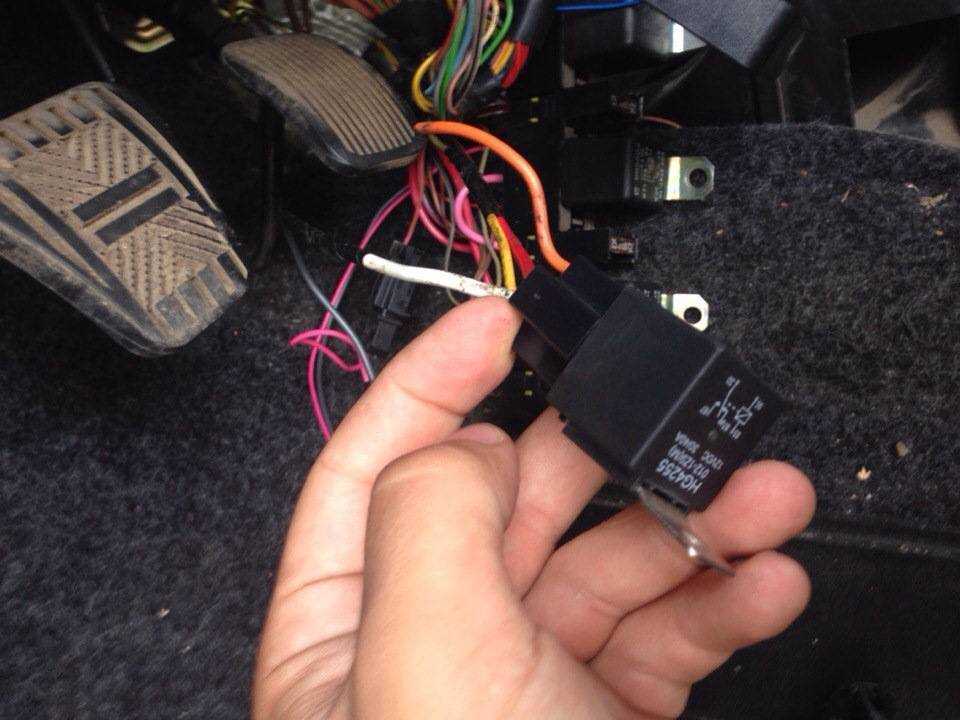

Проверка реле включения топливного насоса

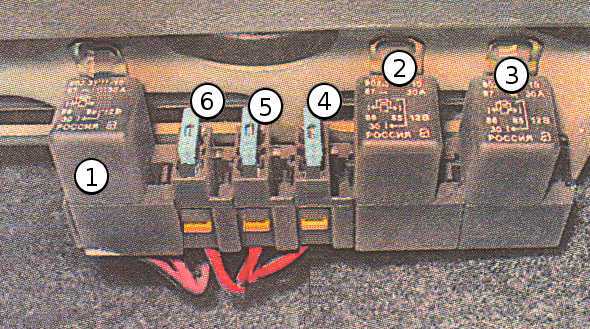

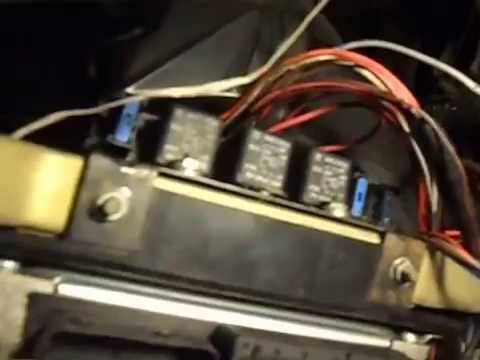

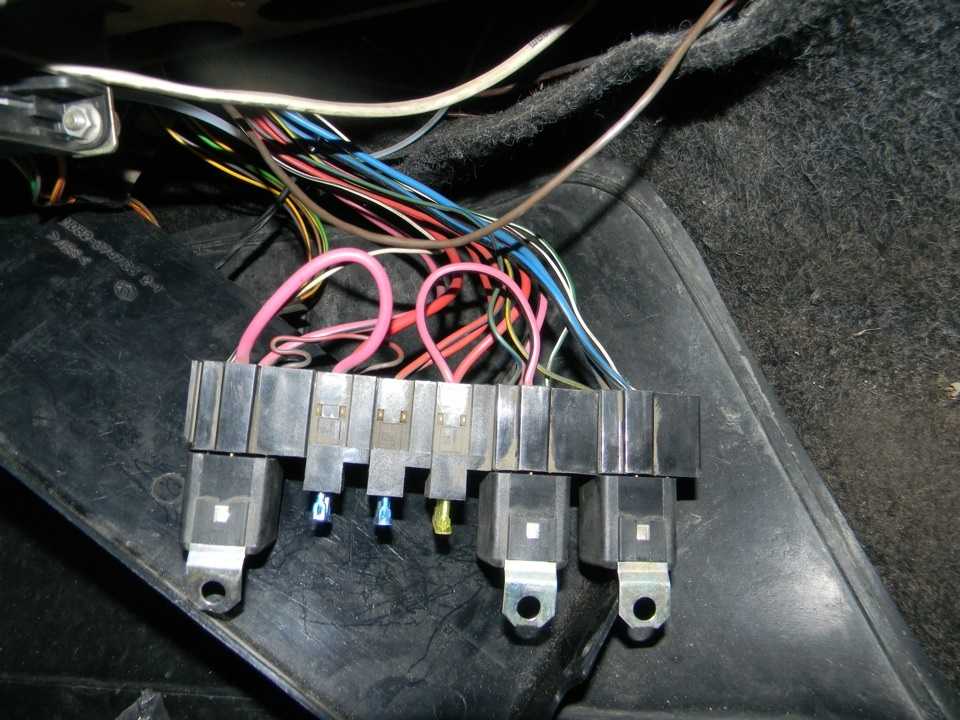

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании. Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.
Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23. • Проверьте предохранитель N 23
• Проверьте предохранитель N 23.
• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.
• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.
• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.
• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).
• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.
• Если провод в порядке, замените топливный насос.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

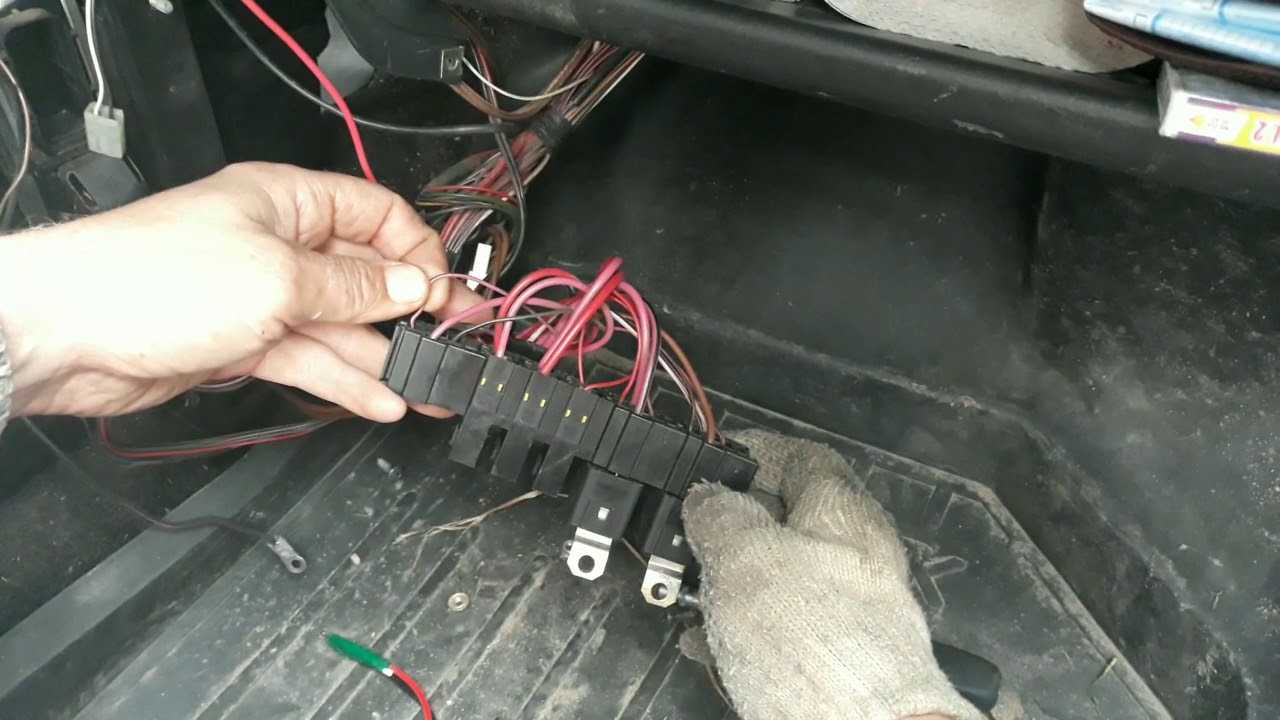

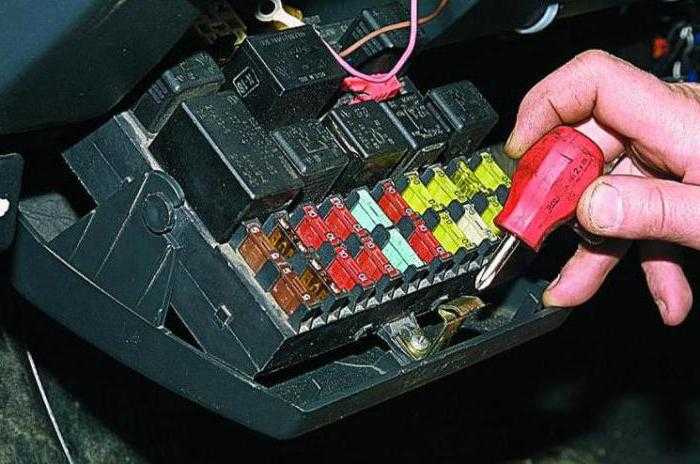

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя ветрового окна |
| К4 | Реле контроля исправности ламп |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
Монтажный блок предохранителей 2114-3722010-60
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
| F1-F20 | Запасные предохранители |
Монтажный блок предохранителей 17.3722
| № реле/ предохранителя | Расшифровка |
| 1 (К6) | Реле включения очистителей фар |
| 2 (К1) | Реле времени омывателя заднего стекла |
| 3 (К2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 4 (К3) | Реле стеклоочистителя |
| 5 | Контактные перемычки на месте реле контроля исправности ламп |
| 6 (К10) | Реле включения обогрева заднего стекла |
| 7 | Запасной предохранитель |
| 8 (К5) | Реле включения дальнего света фар |
| 9 (К11) | Реле включения ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
| 12 (К8) | Реле включения звукового сигнала |
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| N предохранителя | Расшифровка |
| 1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A), F1 (10 A) | Очистители фар (в момент включения). |
