Геометрические построения

Для того, чтобы построить чертеж детали, провести плоскостную
разметку для изготовления или обработки детали, необходимо выполнить
ряд геометрических построений.

Геометрическими построениями называют графические способы решения
любой практической задачи, при которых все действия производятся
чертежными или разметочными инструментами.

Проведение перпендикуляра

Построение перпендикуляра к прямой из точки, лежащей вне прямой

Порядок построения следующий (рис.2.1):

1. Из заданной точки С, как из центра, провести дугу окружности
произвольного радиуса R, пересекающую прямую а в точках 1 и 2.

2. Из точек 1 и 2 провести дуги окружностей произвольного радиуса
R1 до взаимного пересечения в точке D.

3. Через точки С и D провести прямую линию.

Линия CD перпендикулярна к заданной прямой а.

Рис.2.1 Рис.2.2

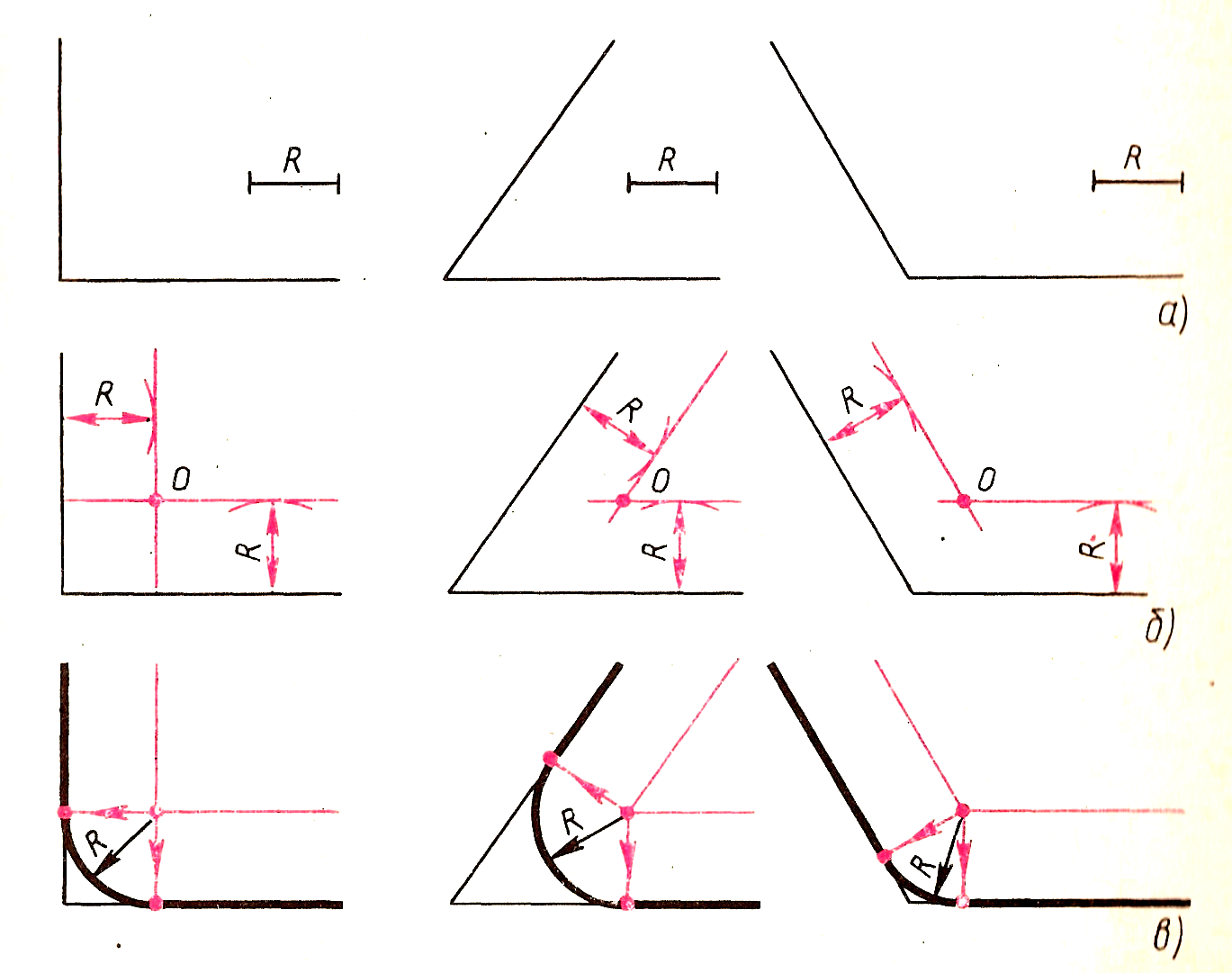

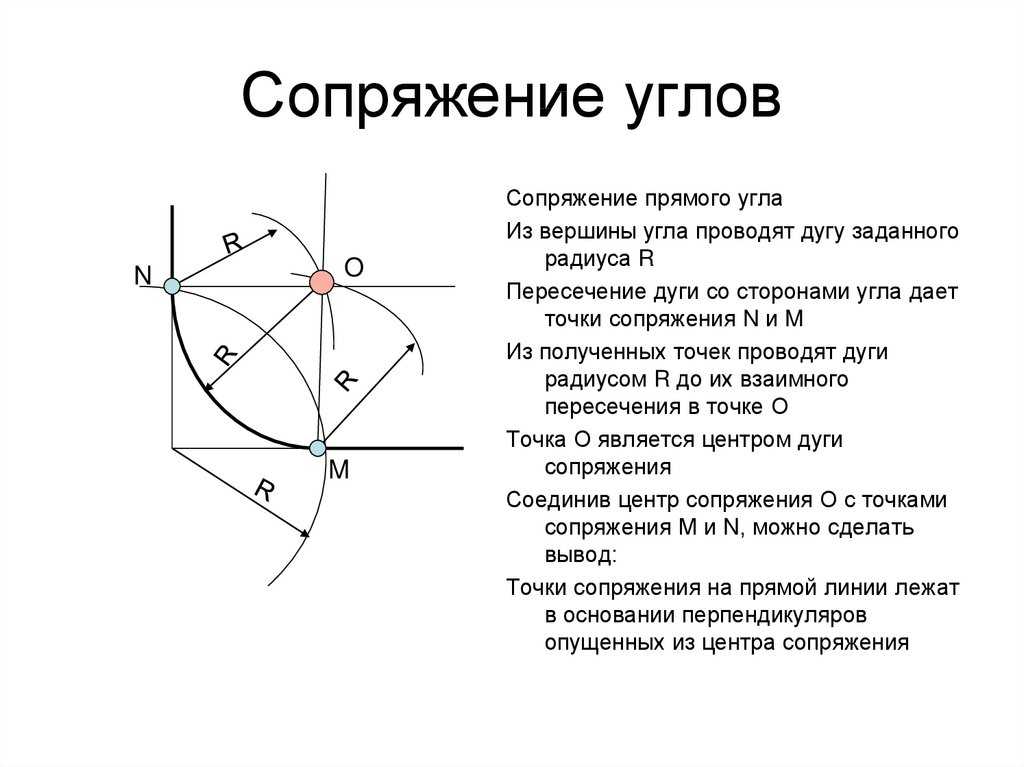

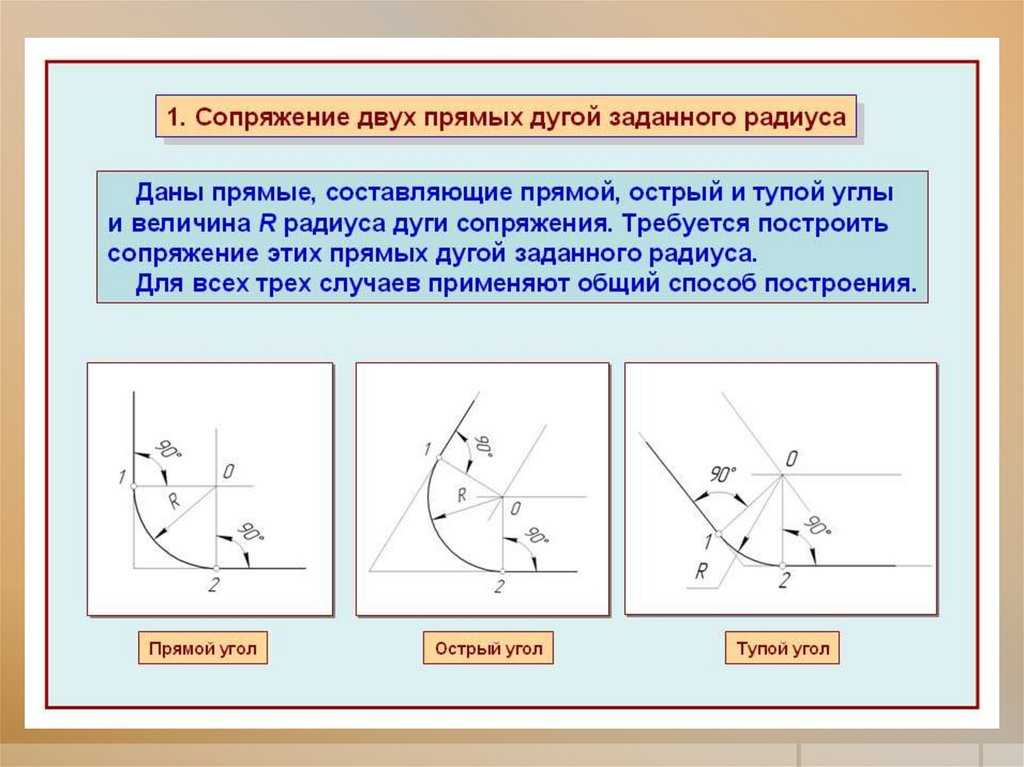

Пример1. Сопряжение двух взаимно перпендикулярных прямых а и
b дугой заданного радиуса R.

Даны две взаимно перпендикулярные прямые а и b. Задан радиус
сопряжения R. (рис.2.7а)

Алгоритм построения

1. Находим центр сопряжения.

Проводим две прямые, параллельные а и b, на расстоянии, равном
радиусу R. Эти прямые являются геометрическим местом центров окружностей
радиуса R, касательных к данным прямым (рис.2.7б);

Точка О пересечения вспомогательных прямых – центр дуги сопряжения
(рис.2.7 в).

2. Находим точки сопряжения.

Проводим перпендикуляры из центра дуги сопряжения к заданным
прямым, получаем точки сопряжения А и В (рис.2.7 в).

3. Строим дугу сопряжения.

Радиусом R проводим дугу сопряжения между точками А и В (рис.2.7г).

На рисунках 2.7д и 2.7е показаны законченные построения сопряжения.

Рис.2.7

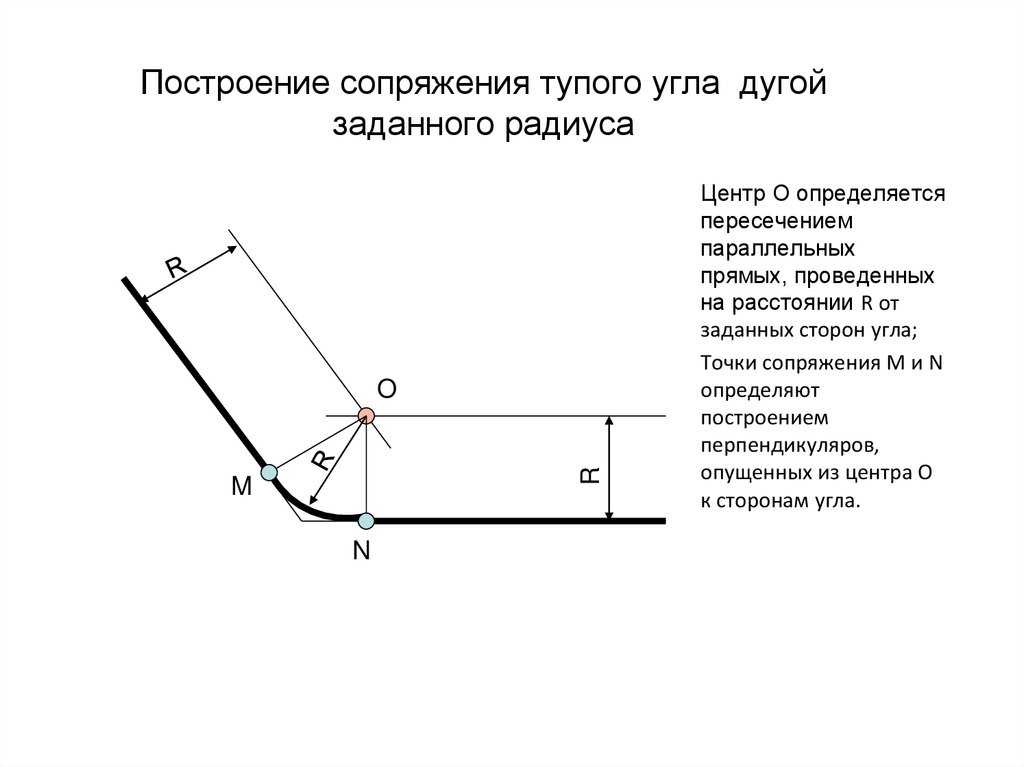

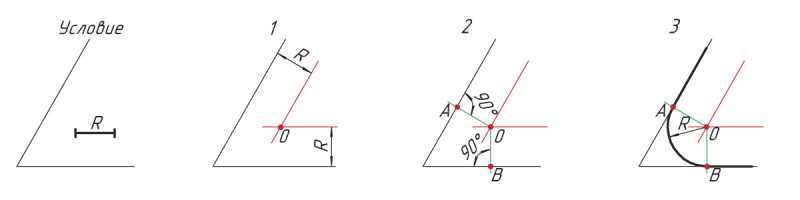

Пример2 (рис.2.8). Пример 3 (рис.2.9)

Рис.2.8 Рис.2.9

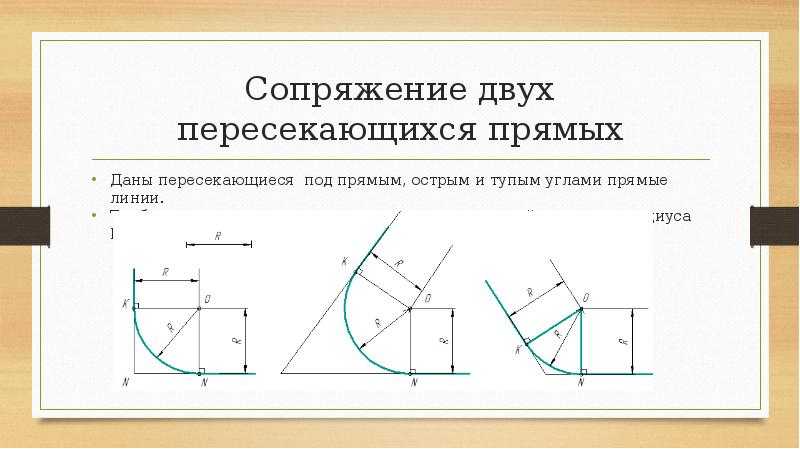

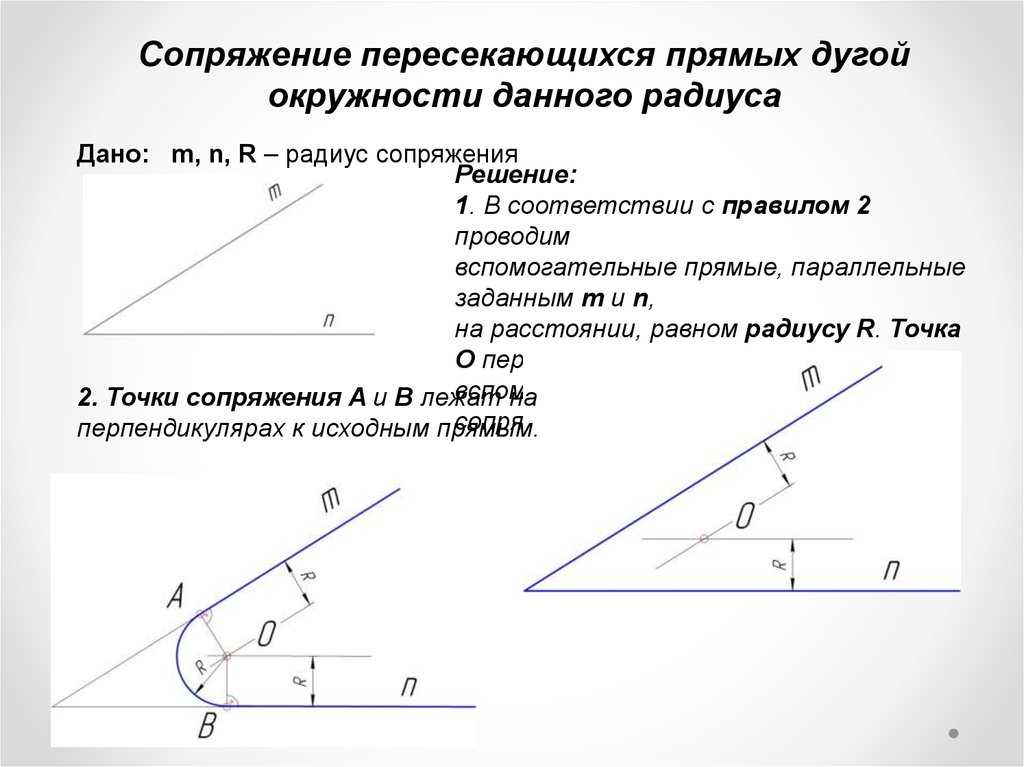

На данных примерах показано сопряжение двух прямых линий, расположенных
под углом друг к другу. Последовательность построения этих примеров
такая же, как в примере 1.

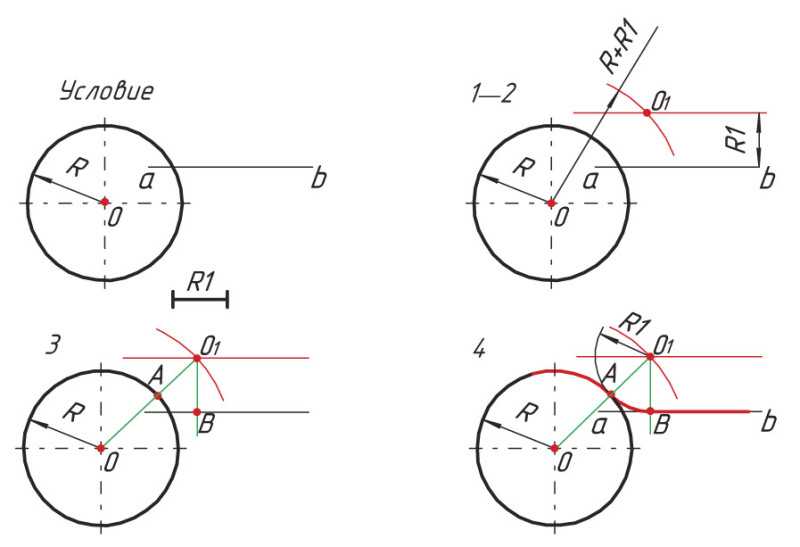

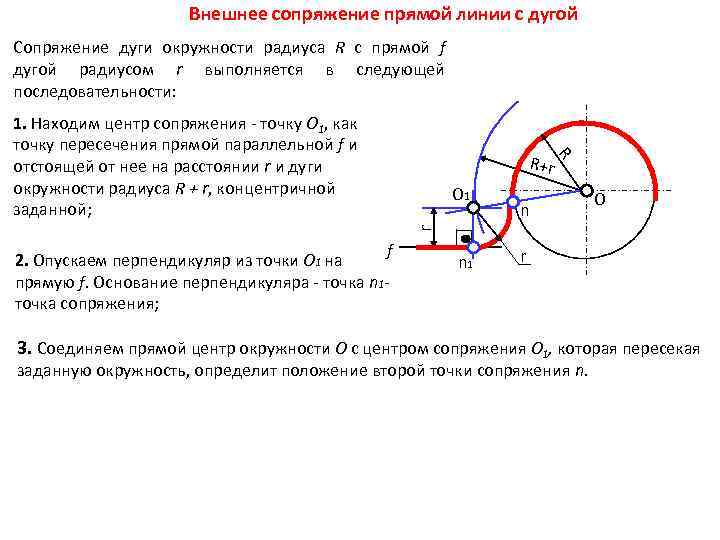

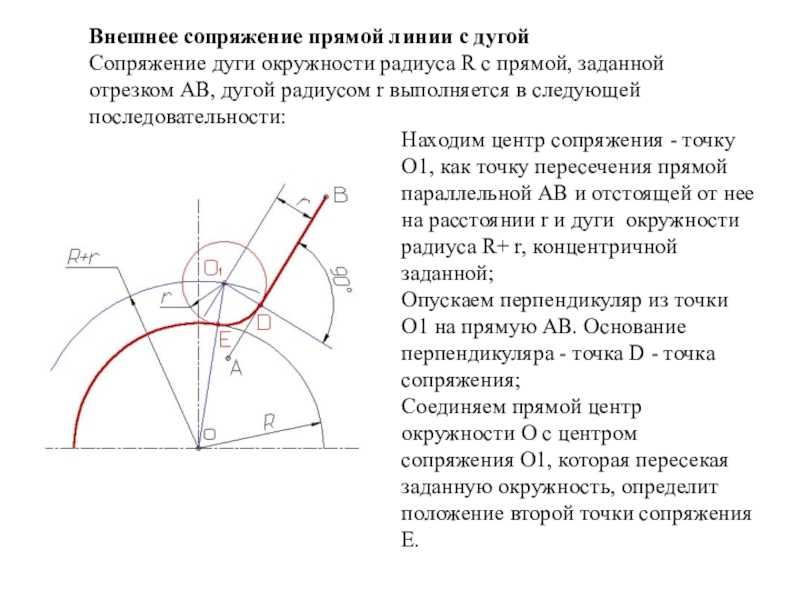

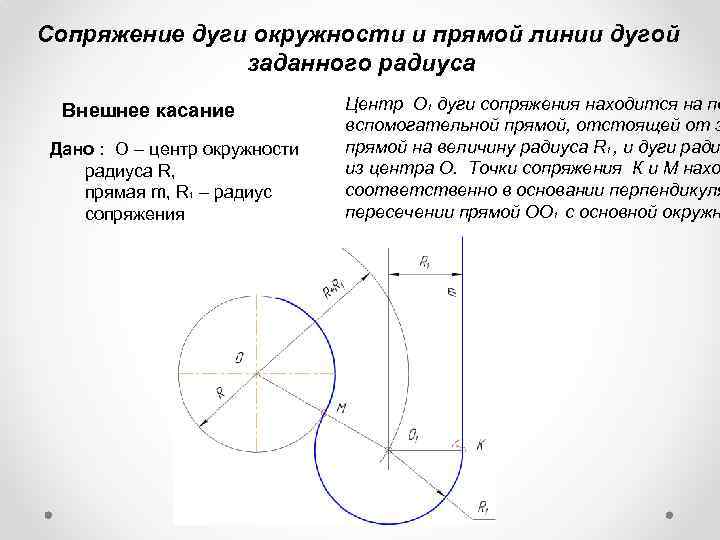

Построение сопряжения дуги и прямой линии.

Радиус сопряжения задан

Построим сопряжение для случая, когда заданная окружность находится
с внешней стороны сопрягающей дуги (внешнее сопряжение).

Алгоритм построения:

Находим центр сопряжения. На расстоянии, равном радиусу сопряжения,
проводим геометрические места точек, равноудаленных от заданных
прямой и окружности (рис2.10 б). Центр сопряжения – точка О.

Находим точки сопряжения А и В: опускаем перпендикуляр из точки
О на заданную прямую и соединяем точку О с центром заданной окружности
(рис2.10 в);

Строим дугу сопряжения: между точками сопряжения проводим сопрягающую
дугу заданного радиуса R (рис.2.10е).

Законченные построения показаны на рис. 2.10д.

Рис.2.10

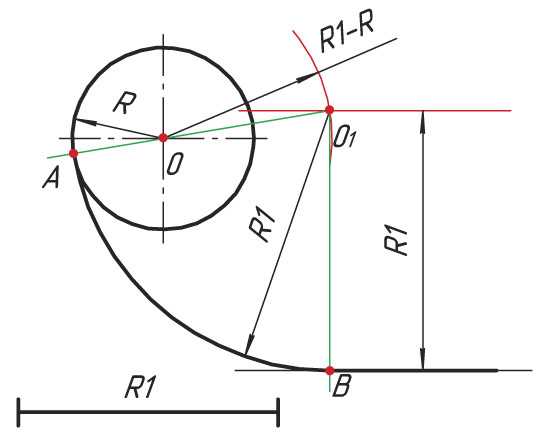

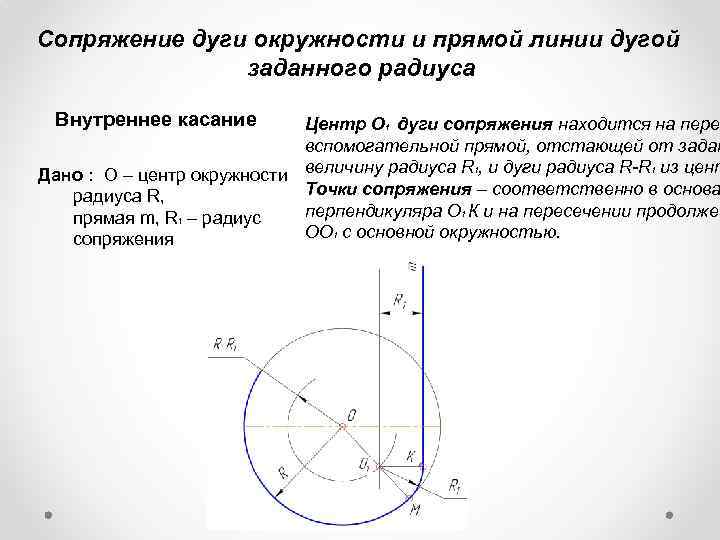

На рисунке 2.11 показано построение сопряжения между дугой
окружности и прямой линии в случае, когда заданная окружность
находится внутри сопрягающей дуги (внутреннее сопряжение).

Рис.2.11

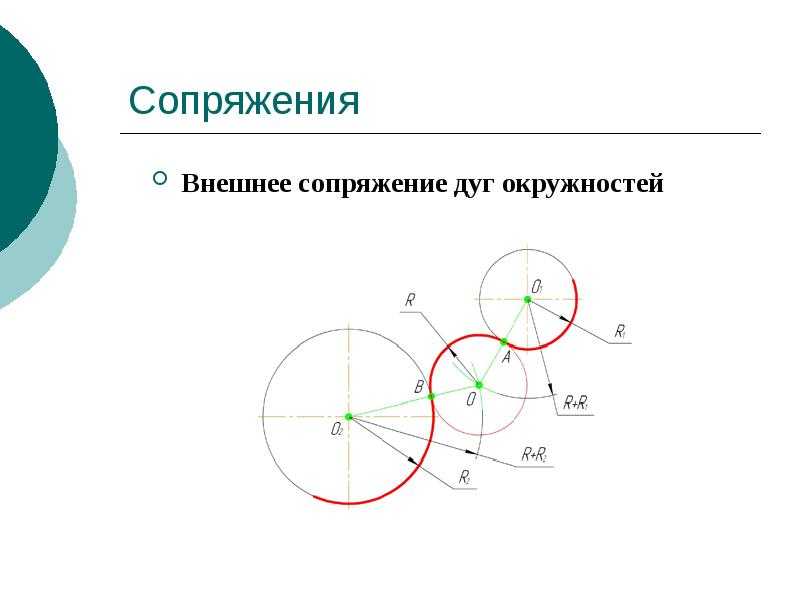

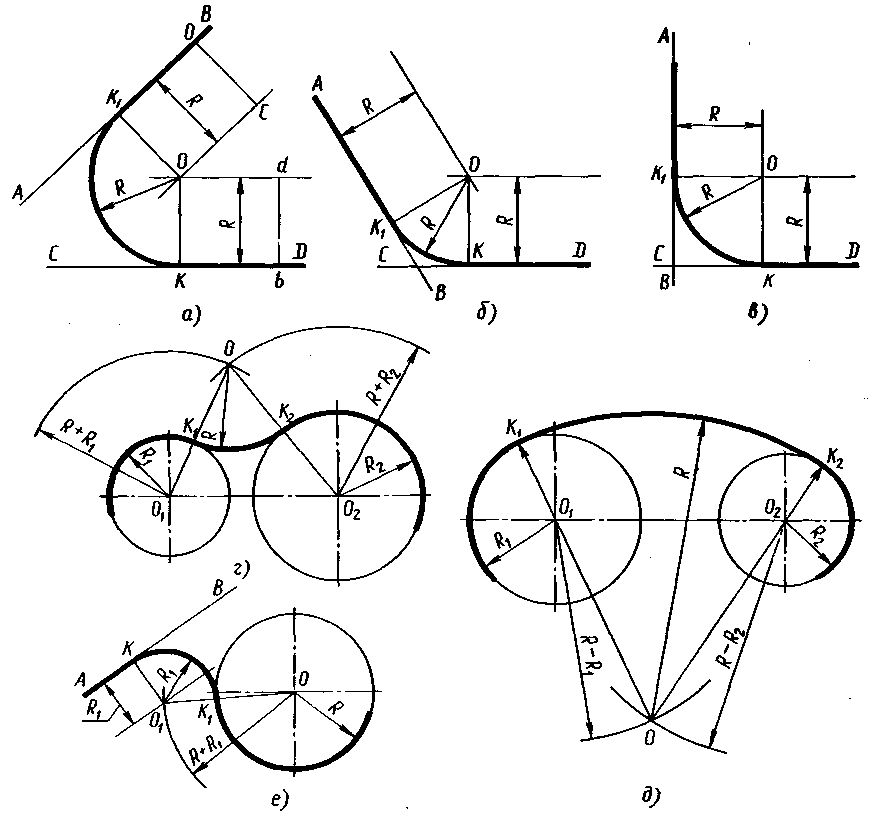

2.4.3. Построение сопряжения двух дуг.

а) внешнее сопряжение б) внутреннее сопряжение

в) смешанное сопряжение

Рис.2.12

Параметры сопряжения:

О1, О2 – центры сопрягаемых дуг;

Rс – радиус сопряжения (как правило, задан)

О – центр сопряжения;

ОО1, ОО2 – прямые, соединяющие центр солряжения с центрами сопрягаемых
дуг;

Точки А и В – точки сопряжения.

Способы построения сопряжений

Рассмотрим построение сопряжений различных типов.Построение сопряжения угла или двух прямых дугой заданного радиуса

Последовательность построения

1. Проводят вспомогательные прямые параллельно заданным, удаленные на расстоянии, равном заданному радиусу R. На пересечении вспомогательных прямых отмечают центр сопряжения О.2. Из центра сопряжения О опускают перпендикуляры к прямым. Получают точки сопряжения А и В.3. Из точки О проводят дугу сопряжения заданным радиусом R, соединяя точки сопряжения А и В.

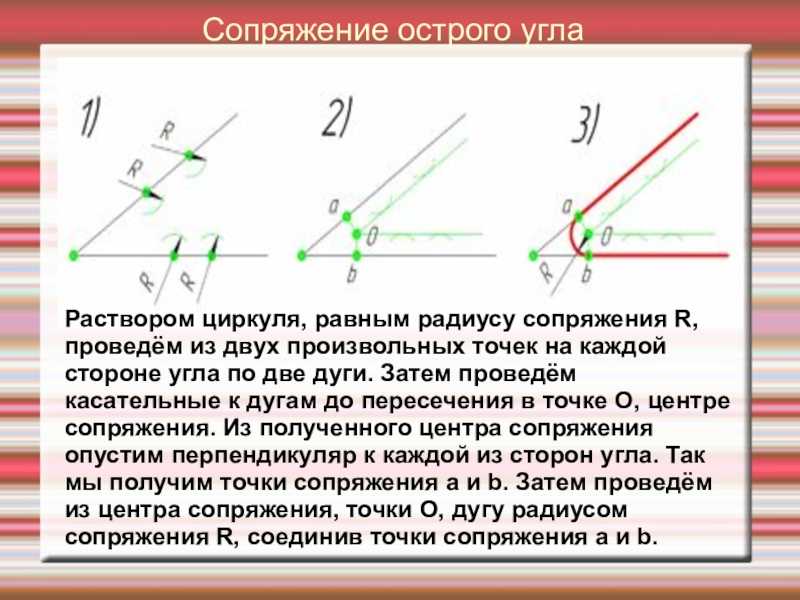

Как вы считаете, есть ли различия в построении сопряжений острого и тупого угла? Ответ обоснуйте.

Построение сопряжения двух параллельных прямых Последовательность построения1. На прямой В берут произвольную точку С.2. В точке С восстанавливают перпендикуляр до пересечения его с прямой А в точке D. 3. Разделив отрезок DC пополам, находят центр сопряжения О.4. Из центра сопряжения О радиусом сопряжения R = OD = OC проводят дугу, соединяя точки сопряжения D и С.

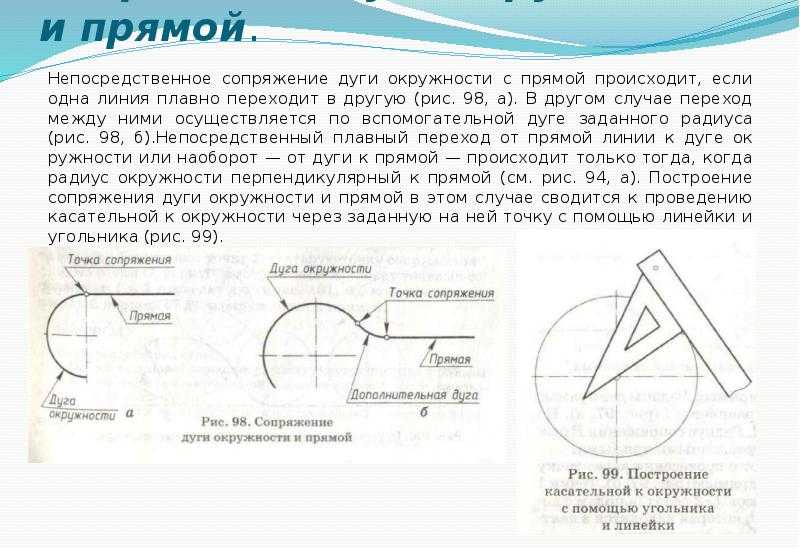

Построение сопряжения прямой и окружности

Последовательность построения1. Проводят вспомогательную прямую, параллельную прямой а и удаленную от нее на расстоянии R₁.2. Из центра окружности О проводят вспомогательную дугу радиусом, равным сумме радиусов окружности R и дуги сопряжения R₁, до пересечения в точке О₁.3. Из точки О₁ опускают перпендикуляр до пересечения его с прямой аb в точке В. Соединяют точки О и О₁. Находят точку сопряжения А.4. Из центра сопряжения О₁ радиусом сопряжения R₁ проводят дугу сопряжения, соединив точки сопряжения А и В.

Помните! Сначала сплошной толстой основной линией обводят дугу сопряжения, затем — дугу окружности и прямую.

Используя рисунок, расскажите, как выполнить сопряжение окружности и прямой линии.

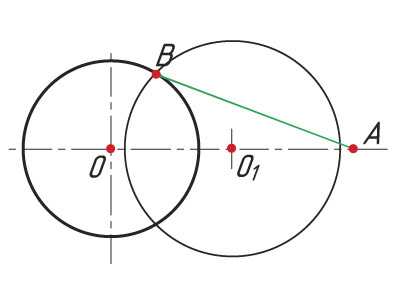

Построение касательной к окружности из заданной точки.1. Соединяют точку А с центром окружности О. Полученный отрезок ОА делят пополам и получают точку О₁.2. Из точки О₁ радиусом R равным О₁А строят вспомогательную окружность. Точка пересечения вспомогательной окружности и заданной окружности В является точкой сопряжения.3. Соединив точки В и А, получим касательную к окружности.

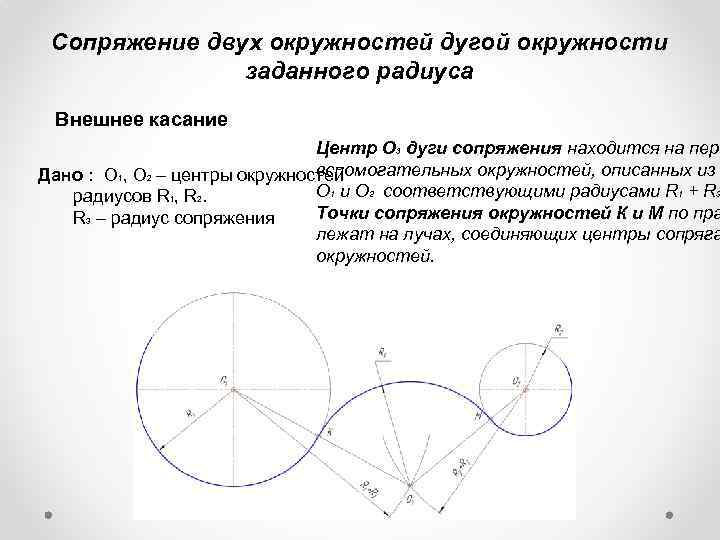

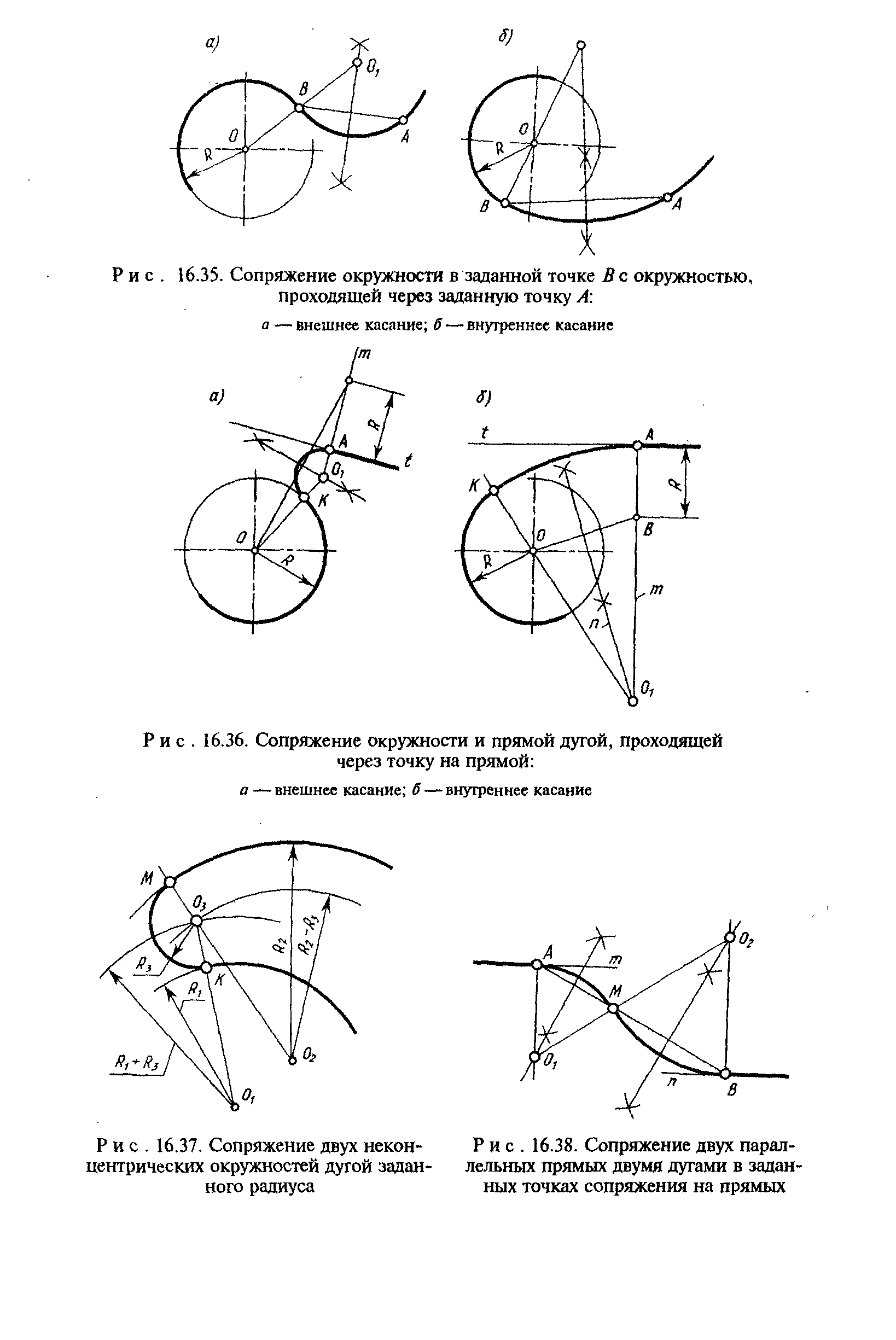

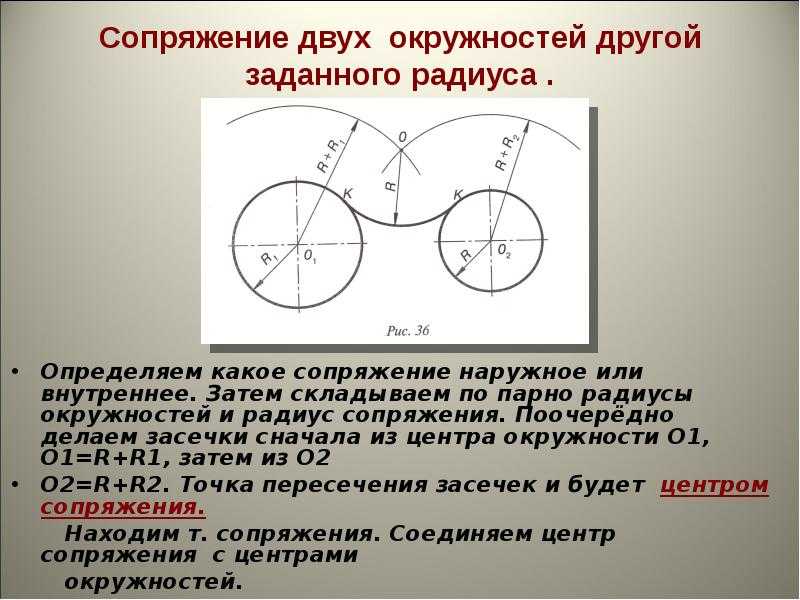

Построение сопряжения двух окружностей Сопряжение двух окружностей осуществляется по внутреннему и внешнему контурам или может быть смешанным (см. Памятку 5)

Памятка 5. Построение сопряжений
Построение касательной к окружности без использования дуг с помощью угольника и линейки

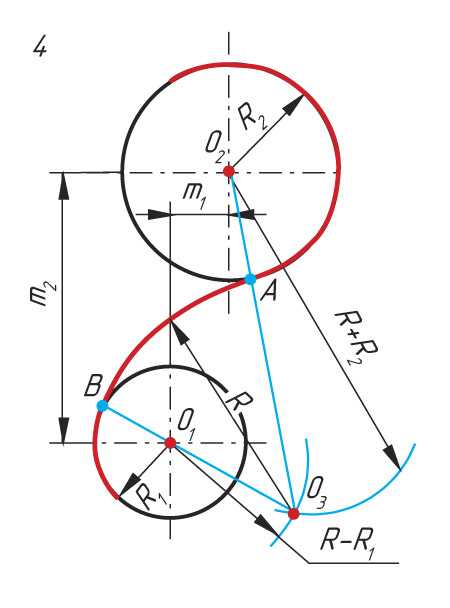

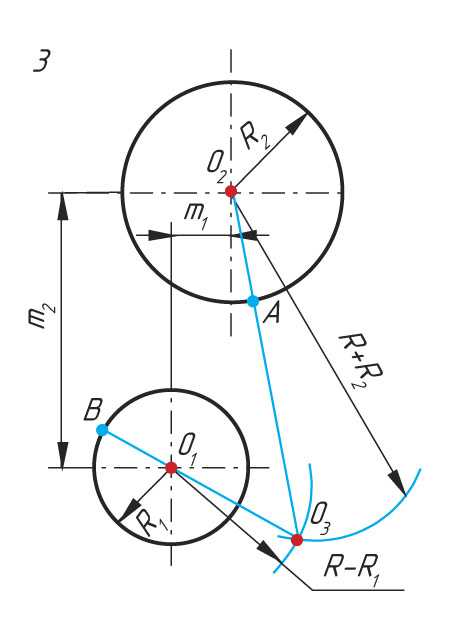

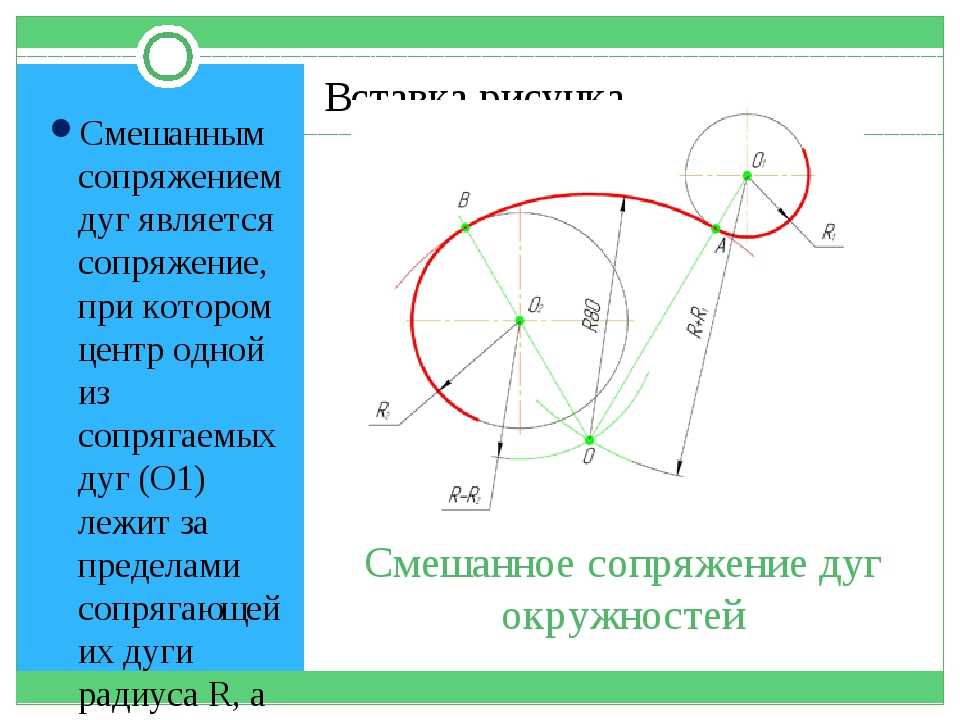

Построение смешанного сопряжения

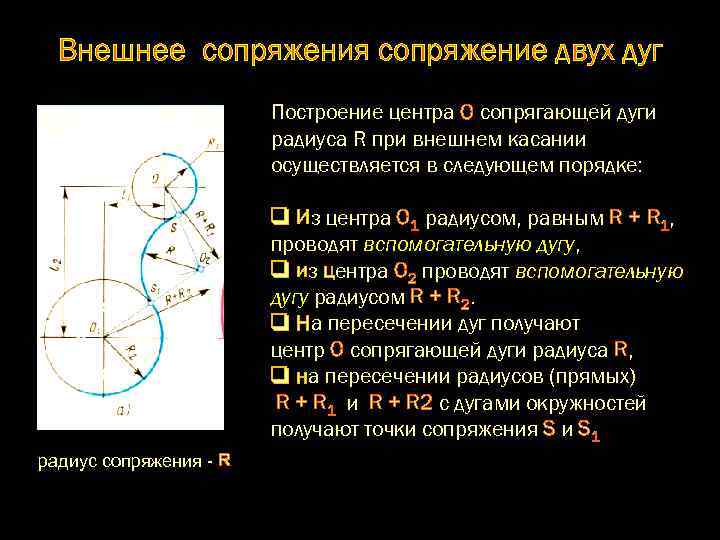

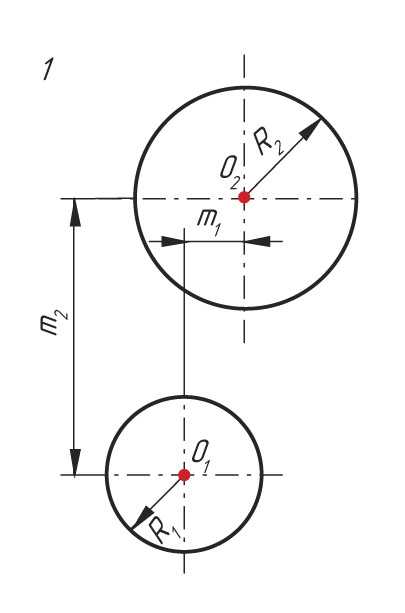

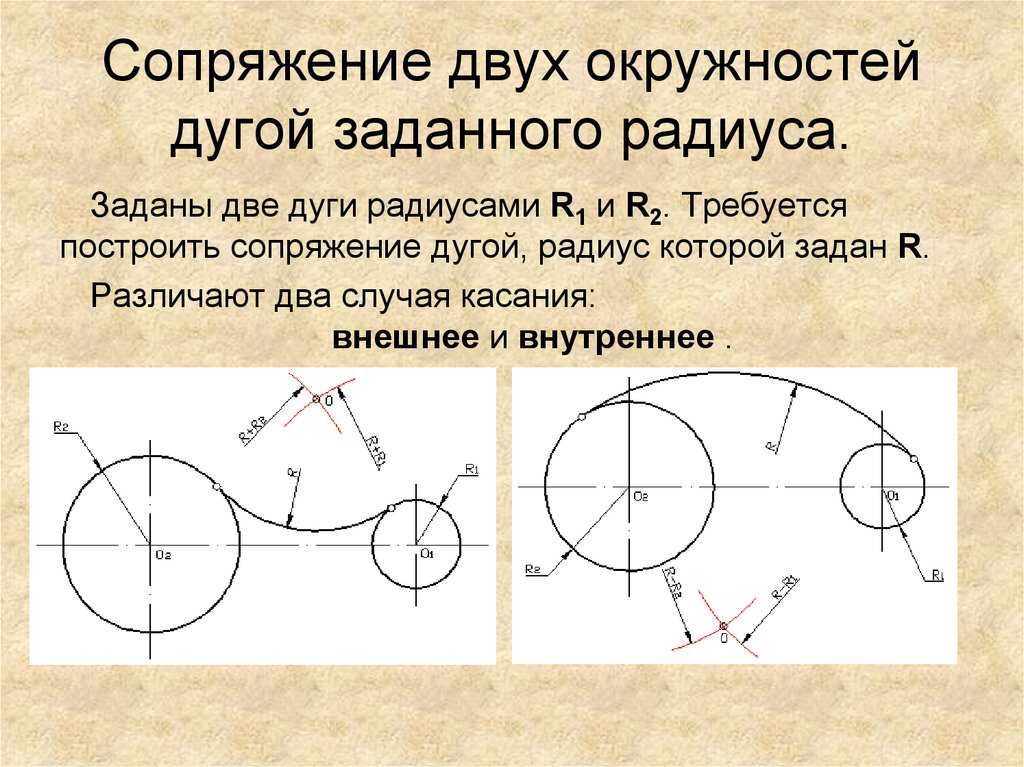

Рассмотрим примеры сопряжения двух окружностей с радиусами R1 и R2 дугой радиусом R.

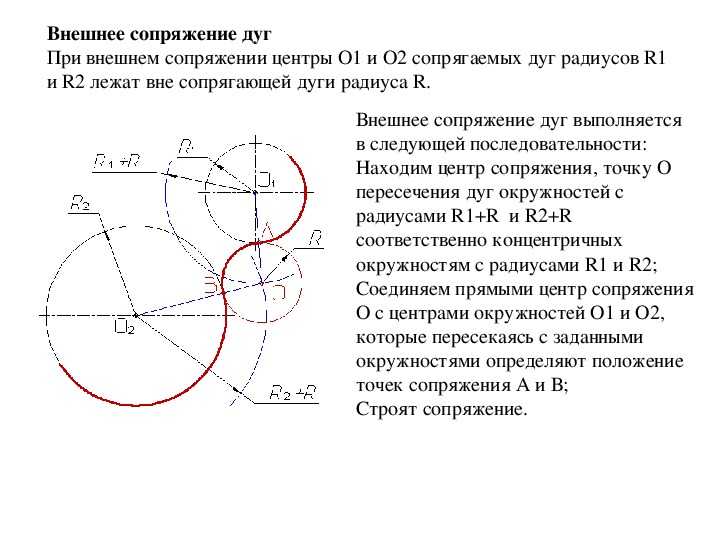

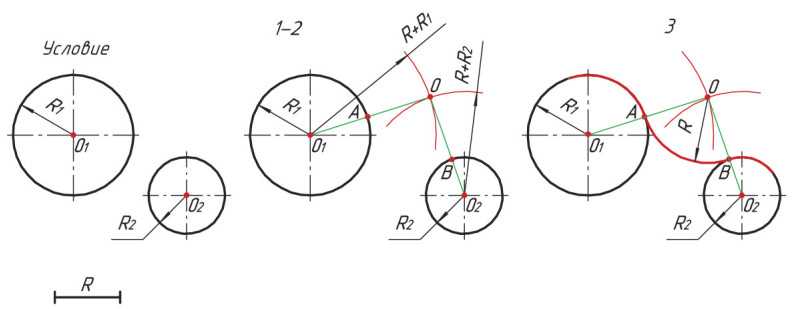

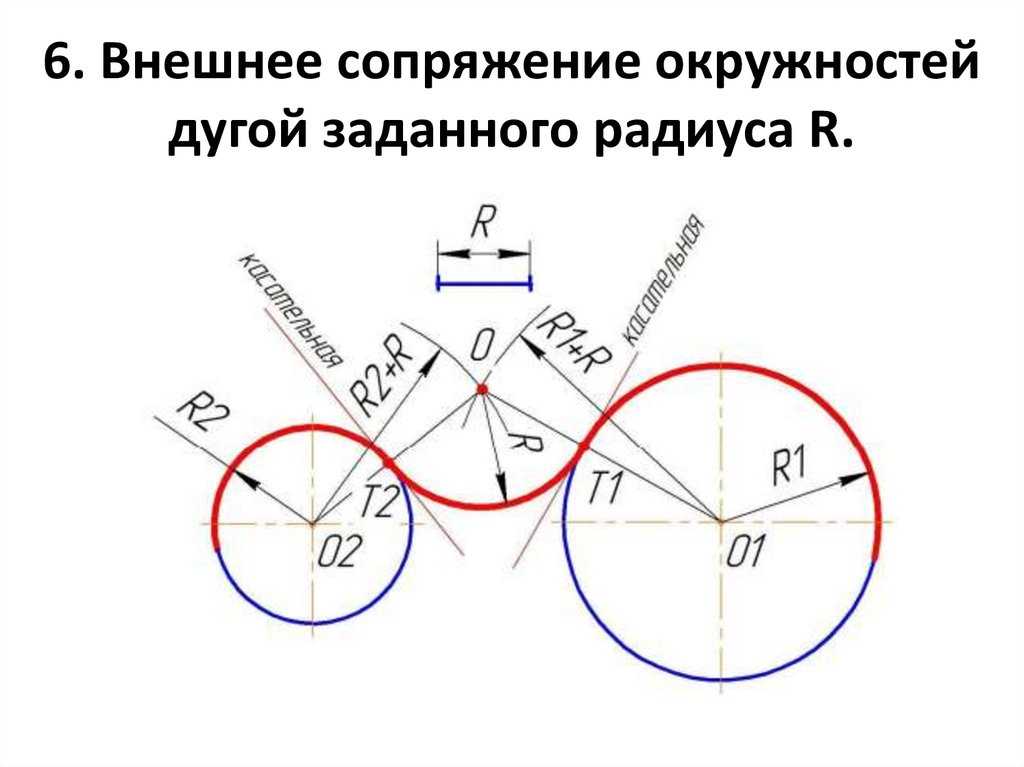

Последовательность построения сопряжения по внешнему контуру

1. Из центра окружностей О₁ и О2 проводят вспомогательные дуги радиусом, равным сумме радиусов окружностей R + R₁ и R + R₂. 2. Точку пересечения вспомогательных дуг О соединяют с центром окружностей О₁ и О₂. Находят точки сопряжения А и В.3. От центра сопряжения О радиусом сопряжения R проводят дугу сопряжения, соединив точки А и В.

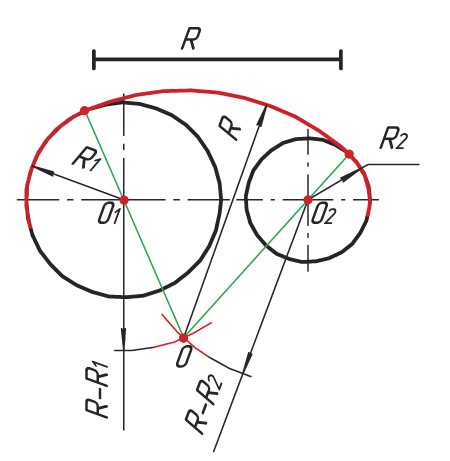

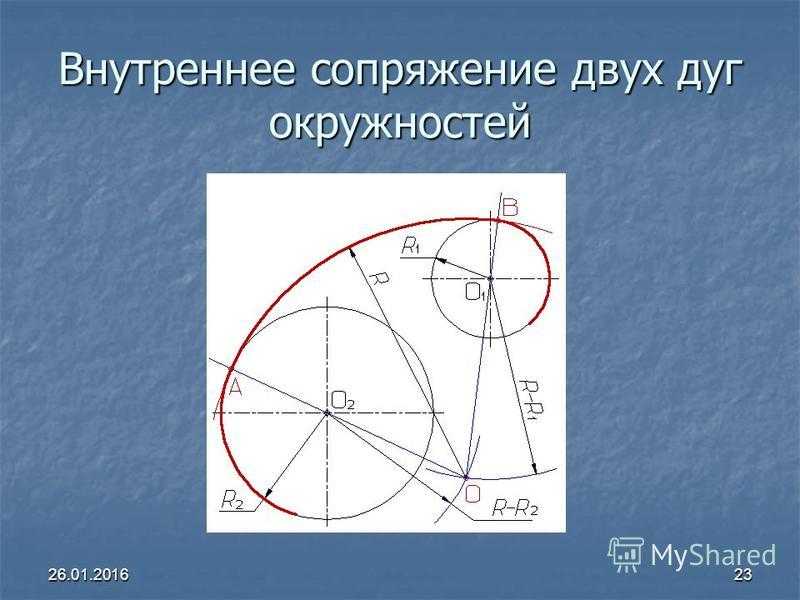

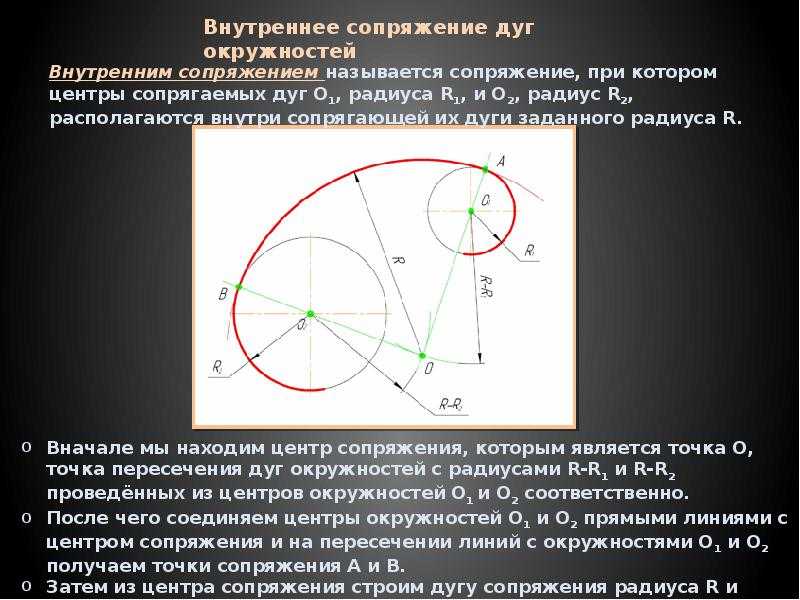

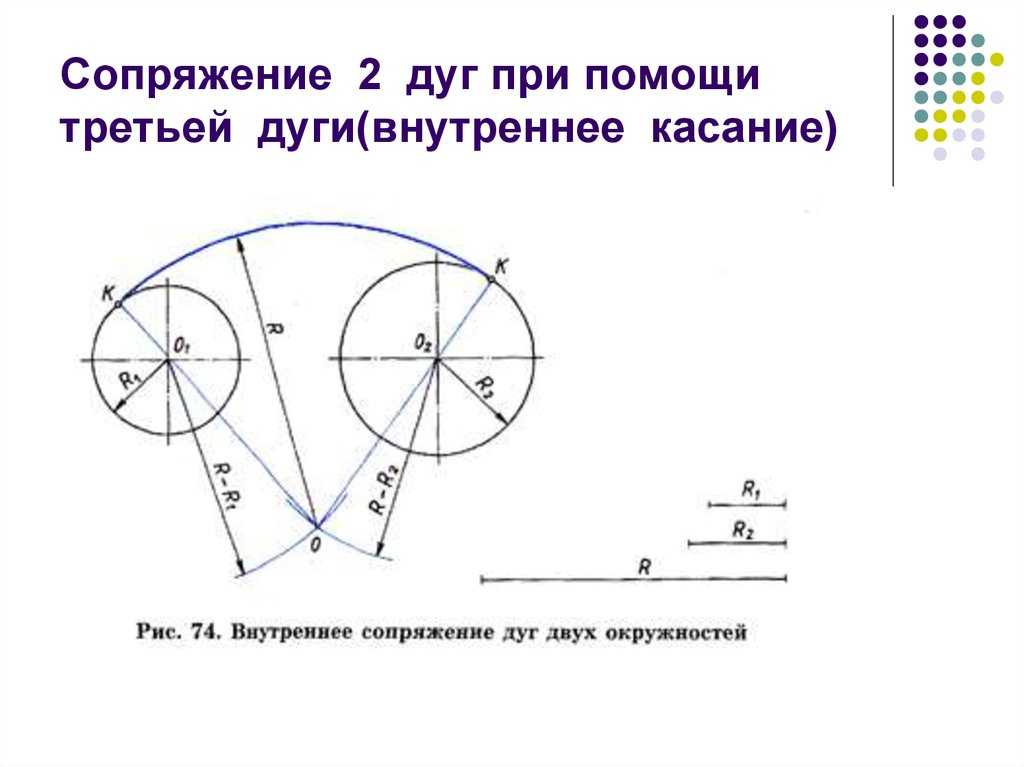

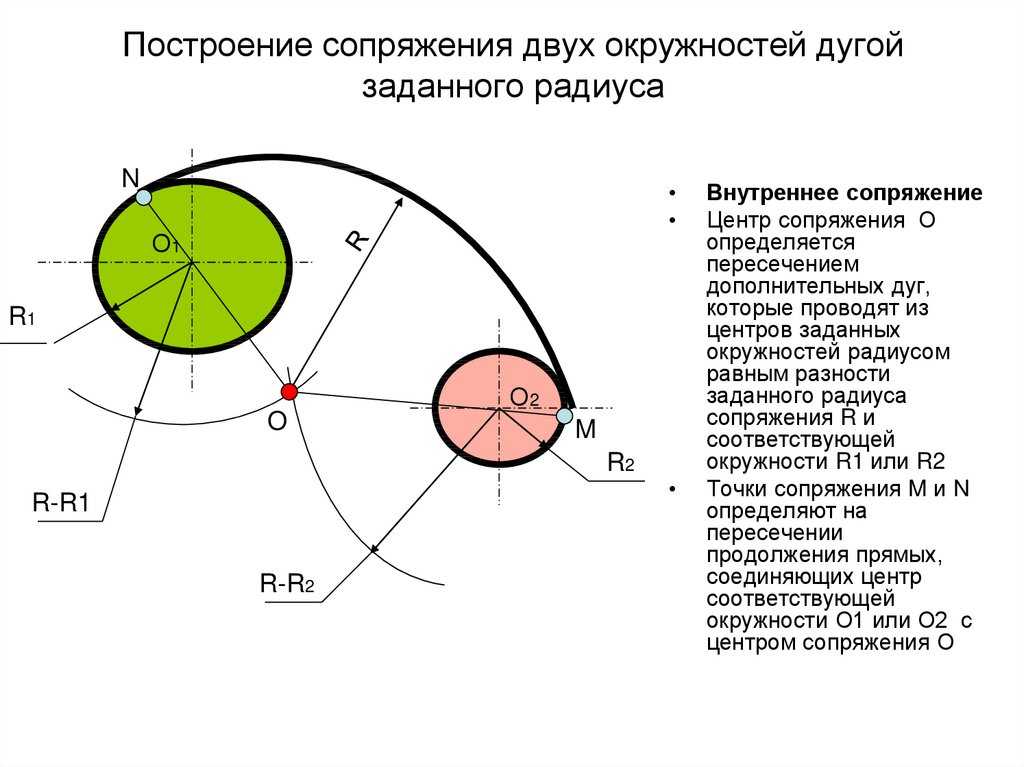

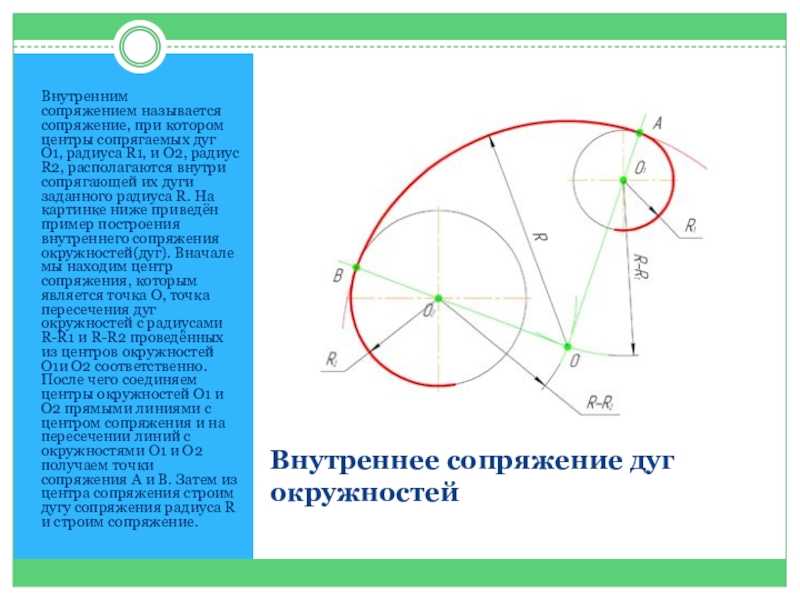

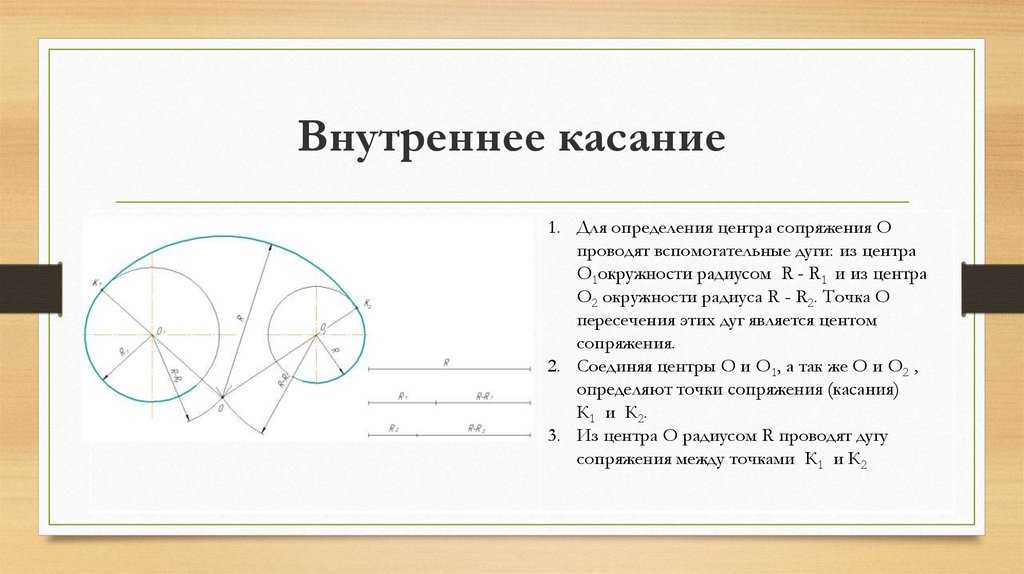

Последовательность построения сопряжения по внутреннему контуру

Построение сопряжения двух окружностей по внутреннему контуру схоже с построением сопряжения по внешнему контуру. Разница состоит лишь в том, что из центров окружностей О₁ и О₂ проводят вспомогательные дуги радиусом, равным разности радиусов окружностей R − R₁ и R − R₂.

Используя данный рисунок, составьте алгоритм построения сопряжения двух окружностей по внутреннему контуру.

Обозначение резьбы

Резьбы подразделяются на общие и специальные. При этом для первых выделяют крепежные и ходовые разновидности

Важно отметить, что метрическая резьба выполняется с крупным шагом и мелким, который может быть представлен в нескольких вариациях.

Так, для диаметра 20 миллиметров крупный шаг всегда 2 с половиной миллиметра, а мелкий варьируется от 0,5 до 2 миллиметров. Потому крупный не указывают, а мелкий обязательно обозначается. Здесь всегда участвует наружный диаметр, который наносится любым указанным в стандартах способом, который подходит по условиям работы с чертежами.

Соединения частей, принадлежащих машинам и конструкциям, исполняют при помощи стандартных крепежных болтов по типу гаек, винтов или шпилек. Такие детали изображены на чертеже полностью или упрощенно. В первом случае, размеры подбираются согласно стандартам, а во втором по условным соотношениям, исходя из диаметра. Правила изображения крепежных элементов находятся в соответствующих стандартах.

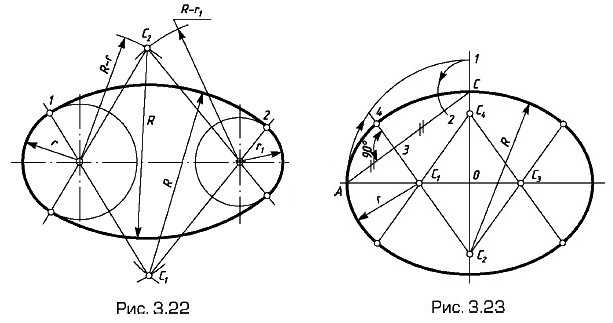

Построение овалов

Овал — это фигура, состоящая из двух опорных окружностей, внутренне сопряженных дугами. Построение овала с опорными окружностями разных диаметров (рис. 3.22) сводится к построению выпуклого сопряжения двух дуг (см. рис. 3.23) двумя дугами одинакового радиуса из центров С1 и С2. Такой овал имеет одну ось симметрии. Если опорные окружности одинакового диаметра, то овал имеет две оси симметрии.

Построение овала по двум заданным осям (рис. 3.23). Широко применяется, например, следующее построение. На продолжении малой оси отмечают точку 1( = ) и на отрезке АС дугой радиуса С — 1 отмечают точку 2. Через середину 3 отрезка А — 2 проводят перпендикуляр и находят центры С₁ опорной окружности радиуса r и С₂ сопрягающей дуги R. Точка сопряжения (4) = (circ1 r) (C₁C₂). Центры С₃ и С₄ находят как симметричные. Заметим, что по двум осям может быть построено бесконечно большое число овалов.

1 circ — условная запись слов «окружность» или «дуга окружности».

Литература

Боголюбов С.К. Инженерная графика: Учебник для средних специальных учебных заведений. – 3-е изд., испр. И доп. — М.: Машиностроение, 2006. – с.392: ил.
Куприков М.Ю. Инженерная графика: учебник для ССУЗов – М.: Дрофа, 2010 – 495 с.: ил.
Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению Л.: Машиностроение. 1976. 336 с.

Поддержка (495) 589-87-71

Сервис «Комментарии» — это возможность для всех наших читателей дополнить опубликованный на сайте материал фактами или выразить свое мнение по затрагиваемой материалом теме.

Редакция Информио.ру оставляет за собой право удалить комментарий пользователя без предупреждения и объяснения причин. Однако этого, скорее всего, не произойдет, если Вы будете придерживаться следующих правил:

Не стоит размещать бессодержательные сообщения, не несущие смысловой нагрузки.
Не разрешается публикация комментариев, написанных полностью или частично в режиме Caps Lock (Заглавными буквами). Запрещается использование нецензурных выражений и ругательств, способных оскорбить честь и достоинство, а также национальные и религиозные чувства людей (на любом языке, в любой кодировке, в любой части сообщения — заголовке, тексте, подписи и пр.)
Запрещается пропаганда употребления наркотиков и спиртных напитков. Например, обсуждать преимущества употребления того или иного вида наркотиков; утверждать, что они якобы безвредны для здоровья.
Запрещается обсуждать способы изготовления, а также места и способы распространения наркотиков, оружия и взрывчатых веществ.
Запрещается размещение сообщений, направленных на разжигание социальной, национальной, половой и религиозной ненависти и нетерпимости в любых формах.
Запрещается размещение сообщений, прямо либо косвенно призывающих к нарушению законодательства РФ. Например: не платить налоги, не служить в армии, саботировать работу городских служб и т.д.
Запрещается использование в качестве аватара фотографии эротического характера, изображения с зарегистрированным товарным знаком и фотоснимки с узнаваемым изображением известных людей. Редакция оставляет за собой право удалять аватары без предупреждения и объяснения причин.
Запрещается публикация комментариев, содержащих личные оскорбления собеседника по форуму, комментатора, чье мнение приводится в статье, а также журналиста.

Претензии к качеству материалов, заголовкам, работе журналистов и СМИ в целом присылайте на адрес

Информация доступна только для зарегистрированных пользователей.

Уважаемые коллеги. Убедительная просьба быть внимательнее при оформлении заявки. На основании заполненной формы оформляется электронное свидетельство. В случае неверно указанных данных организация ответственности не несёт.

Виды сопряжения в инженерной графике

Сопряжение в инженерной графике является важным элементом при создании различных конструкций. Оно позволяет обеспечить надежность и функциональность изделия путем соединения различных деталей или элементов. Существует несколько видов сопряжения, каждый из которых имеет свои особенности и применение.

Шарнирное сопряжение — это тип сопряжения, при котором две детали соединяются таким образом, что одна из деталей может свободно вращаться вокруг другой. Этот вид сопряжения широко используется при создании различных механизмов, например, различных типов дверей или крышек.
Шлицевое сопряжение — это сопряжение через шлицы, которые находятся на поверхности деталей. Шлицы позволяют передавать крутящий момент или движение от одной детали к другой. Шлицевое сопряжение широко используется в механических системах, особенно при создании передач или коробок передач автомобилей.
Параллельное сопряжение — это сопряжение, при котором оси двух деталей расположены параллельно друг другу. Данный вид сопряжения позволяет передавать горизонтальные и вертикальные нагрузки между деталями, а также обеспечивает точное позиционирование деталей относительно друг друга. Примером параллельного сопряжения является соединение двух параллельных фланцев или осей.
Угловое сопряжение — это сопряжение, при котором оси двух деталей образуют определенный угол друг с другом. Угловое сопряжение позволяет передавать нагрузки, перпендикулярные этому углу, а также обеспечивает точное позиционирование деталей по углу. Примером углового сопряжения может служить соединение двух деталей в виде буквы «L».

Выбор типа сопряжения в инженерной графике зависит от требований конкретной конструкции и функциональности изделия. Кроме того, необходимо учитывать факторы, такие как нагрузки, условия работы и срок службы изделия, при выборе оптимального вида сопряжения.

Нанесение размеров

Термин размер означает числовое значение угловой или линейной величины в заданных единицах. Числовые значения являются стандартными и подбираются из ряда предпочтительных чисел. Размеры чертежа модели должны указываться соответствующими числами и размерными линиями согласно ГОСТ 2 .307−68.

Чтобы указать размеры прямолинейного отрезка, линию следует проводить параллельно ему. Указание длины дуги окружности требует нанесения концентрично окружности, а указание размера угла сопровождается нанесением дуги с центром при вершине заданного угла.

Ограничивающие размерные линии стрелки должны упираться острием в соответствующие линии фигуры. Иногда наносятся точки, где обязательно перед размерным числом радиуса следует ставить букву R.

В случае наличия нескольких параллельных линий необходимо избегать их пересечения между собой. Размерные линии не могут являться продолжением контура или оси. Допустимо проводить такие линии с обрывом вне зависимости от того, полностью изображена окружность или нет.

Для элементов деталей

Наносимые на чертеж размеры делятся на линейные и угловые. Первые составляют большую часть числовых характеристик деталей. По назначению практические размеры деталей могут быть:

Сопряженные определяют форму сопрягаемой поверхности одной детали относительно другой.
Свободные характеризуют положение свободных, не сопрягаемых между собой поверхностей.
Конструктивные обуславливаются расчетом и условиям работы каждого элемента в определенной конструкции.
Технологические могут обеспечиваться при применении типовых технологических методов обработки каждой отдельной детали.

Выбор размеров обосновывается геометрией форм, составляющих деталь. Анализ структуры детали определяет порядок построения проекций, простановки размеров формы элементов и их вероятного расположения.

Размещение на чертеже

Быстрое и правильное чтение чертежа сопровождается правильным выполнением размещением на поле чертежа. Каждое изображение должно иметь те элементы деталей, для выявления каких они были сделаны. Размеры одного элемента должны группироваться на том участке, где такой элемент показан наиболее понятно.

Рабочие чертежи рекомендуют использовать группу конструкторских баз, куда относят основную и вспомогательную. Первая отвечает за задание положения самой детали, а вторая определяет задачу положения соединяемых деталей.

Именно от них при обработке и контроле ведется замер детали.

В определенных случаях не все элементы могут потребовать отсчета от одной готовой базы, поскольку их размеры удобно отсчитывать от вспомогательных баз в связке с основными. Использование таковых помогает замерять размеры элементов и непосредственно без таблиц и промежуточных вычислений для упрощения контроля.

Использование сопряжения в промышленности

Одним из основных применений сопряжения в промышленности является создание и проектирование сложных механических систем, таких как автомобили, самолеты, турбины и многие другие. С помощью сопряжения инженеры могут учесть все необходимые параметры и точно спроектировать взаимодействие каждого элемента системы.

Сопряжение также активно используется в процессе производства, особенно в автоматизации. Оно позволяет прецизионно настраивать и калибровать оборудование, чтобы обеспечить максимальную эффективность и качество производственного процесса. Кроме того, сопряжение позволяет минимизировать время и затраты на монтаж и сборку изделий.

Еще одним важным применением сопряжения в промышленности является обеспечение безопасности и надежности работы механизмов. Взаимосвязь и точное соответствие между элементами системы обеспечивает минимальные возможности для возникновения поломок, сбоев и аварий. При использовании сопряжения в проектировании и производстве механизмов значительно снижается риск возникновения технических проблем в будущем.

Благодаря сопряжению в промышленности достигаются следующие преимущества:
Увеличение точности и надежности взаимодействия механизмов;
Упрощение процесса сборки и монтажа;
Улучшение прецизионной настройки и калибровки оборудования;
Минимизация риска возникновения поломок и аварий;
Сокращение времени и затрат на производство.

Сопряжение примитивов при создании чертежей

Сопряжение примитивов является одним из важных аспектов инженерной графики. Оно позволяет создавать точные и наглядные чертежи, обеспечивая корректное соединение различных элементов.

В процессе создания чертежа могут использоваться различные примитивы: линии, окружности, дуги, эллипсы и другие. Сопряжение примитивов позволяет создать гладкие и правильные переходы между ними.

Одним из основных видов сопряжения является соединение прямых линий. В данном случае можно использовать различные методы сопряжения: прямое соединение, соединение по радиусу, соединение по касательной и другие. Это позволяет создавать переходы с различной геометрией и качеством.

Примеры видов сопряжения:

Сопряжение прямых линий методом прямого соединения. При этом переход между прямыми линиями осуществляется по прямой. Этот метод прост и позволяет быстро соединить две линии, но может создавать сильные перегибы и углы, что нежелательно для некоторых типов конструкций.
Сопряжение прямых линий методом соединения по радиусу. При этом переход между прямыми линиями осуществляется плавным и радиусным соединением. Данный метод создает более эстетичные и функциональные переходы между прямыми линиями, что позволяет избежать острых углов и создает более приятное визуальное впечатление.
Сопряжение прямых линий методом соединения по касательной. При этом переход между прямыми линиями осуществляется с помощью касательной линии, которая гармонично соединяет углы и создает плавный переход. Данный метод наиболее подходит для создания сложных геометрических конструкций, так как позволяет более гибко и точно создавать нужные углы и формы.

Важно отметить, что выбор метода сопряжения зависит от требований конкретного проекта. Каждый метод имеет свои достоинства и недостатки, и его выбор должен быть обоснован исходя из конкретных задач и требований

Применение сопряжения в авиапромышленности

Применение сопряжения позволяет добиться точной совместимости и соответствия между различными частями самолета, что необходимо для обеспечения безопасности и эффективности полетов. Сопряжение используется при проектировании крыльев, фюзеляжа, двигателей и других систем самолета.

Одной из основных задач сопряжения в авиапромышленности является выравнивание и согласование стыков между смежными частями самолета. Это позволяет создать прочную и герметичную конструкцию, не допускающую проникновения воздуха, топлива или воды.

Сопряжение также применяется для обеспечения надежного соединения между различными компонентами самолета. Соединения должны быть достаточно прочными, чтобы выдерживать огромные нагрузки, возникающие при полете, и обеспечивать безопасность пассажиров и экипажа.

Кроме того, сопряжение используется для улучшения аэродинамических характеристик самолета. Оно позволяет снизить сопротивление воздуха и повысить эффективность полета. Например, сопряжение может быть использовано для выравнивания крыльев и уменьшения образования вихрей.

В целом, применение сопряжения в авиапромышленности является неотъемлемой частью процесса проектирования и изготовления самолетов. Оно позволяет достичь высокой точности и надежности в конструкции, обеспечивая безопасность и эффективность полетов.

Требования к чертежам деталей

К рабочим чертежам деталей предъявляются требования, которые устанавливаются согласно ГОСТ 2 .109−73. Согласно ему, каждый элемент требуется чертить на отдельном листе бумаги с соблюдением формата. При этом технический чертеж инженерной графики, согласно современным методичкам, должен содержать в рамке и целом:

Достаточное число изображений (виды, сечения, перспективы, разрезы), которые смогут раскрыть форму деталей.
Необходимые размеры как главные, так и вспомогательные.
Сведения о материале изготавливаемой детали.
Требования технического характера.

Для деталей, обрабатываемых на токарном станке, в учебниках рекомендуется горизонтальное расположение. Это значит, что основная надпись чертежа по шрифту должна располагаться параллельно геометрической оси. В правую сторону нужно направить тот профильный конец, который будет наиболее удобным для последующей обработки.

При наличии внутренних расточек, которые делают в том числе при хонинговании, на продольном разрезе изображать ее в примере следует для того, чтобы наибольший диаметр располагался фронтальным и справа. Отверстия для соединения деталей наносятся на сборочные чертежи, где деталь является составной частью изделия.

Условности и упрощения

Выполнение чертежей сложных деталей представляет достаточно объемную и трудоемкую работу

Поэтому на чертежах допускается ряд упрощений без потери важной информации:

Вычерчивание половины вида допускается в том случае, если деталь полностью симметрична. Половина вида рисуется сверху, а другая слева.
Соединение между собой половин вида и разреза. Симметричные разрезы допускают соединение половины вида и половины разреза с разграничительной линией в виде оси симметрии.
Вычерчивание больше половины вида необходимо производить в тех случаях, когда одно из ребер детали совпадает с осью симметрии. Также это актуально, когда на половине изображения трудно задать размеры в перспективе.
Введение в плоскость разреза отверстий и выступов, которые не попадают в секущую плоскость. Если на торцах цилиндрических и конических деталей имеется секущая плоскость и она не проходит через ось ни одного из имеющихся отверстий. Тогда одно отверстие условно вводят в плоскость разреза.
Определение рифления на чертеже можно указывать с упрощениями. Оно сопровождается надписями с указанием вида рифления и номер стандарта, который определяет его размеры.

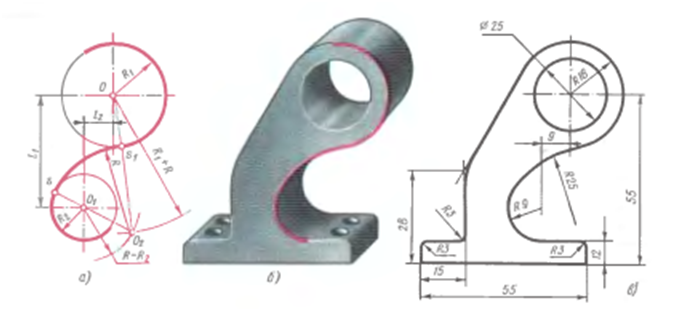

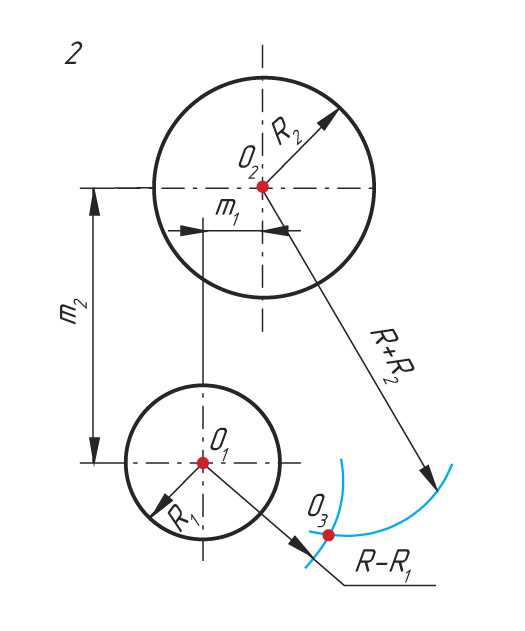

Построение смешанного сопряжения

Пример смешанного сопряжения приведен на рис. 65, а—в.

Задано:

а) радиусы R₁ и R₂ сопрягаемых дут окружностей;

б) расстояния и l₁ и l₂ между центрами этих дуг;

в) радиус R сопрягающей дуги.

Требуется:

а) определить положение центра О₂ сопрягающей дуги;

б) найти точки сопряжения s и s₁;

в) провести дугу сопряжения.

По заданным расстояниям между центрами l₁ и l₂ на чертеже намечают центры О и О₁, из которых описывают сопрягаемые дуги радиусов R₁ и R₂. Из центра О проводят вспомогательную дугу окружности радиусом, равным сумме радиусов сопрягаемой дуги R₁и сопрягающей R, а из центра О₁ — радиусом, равным разности радиусов R и R₂. Вспомогательные дуги пересекутся в точке О₂, которая будет искомым центром сопрягающей дуги.

Соединив точки О и О₂ прямой, получают точку сопряжения s₁, соединив точки О₁ и О₂ находят точку сопряжения s. Из центра О₂ проводят дугу сопряжения от s до s₁.

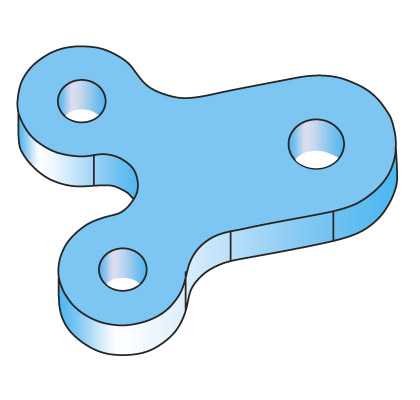

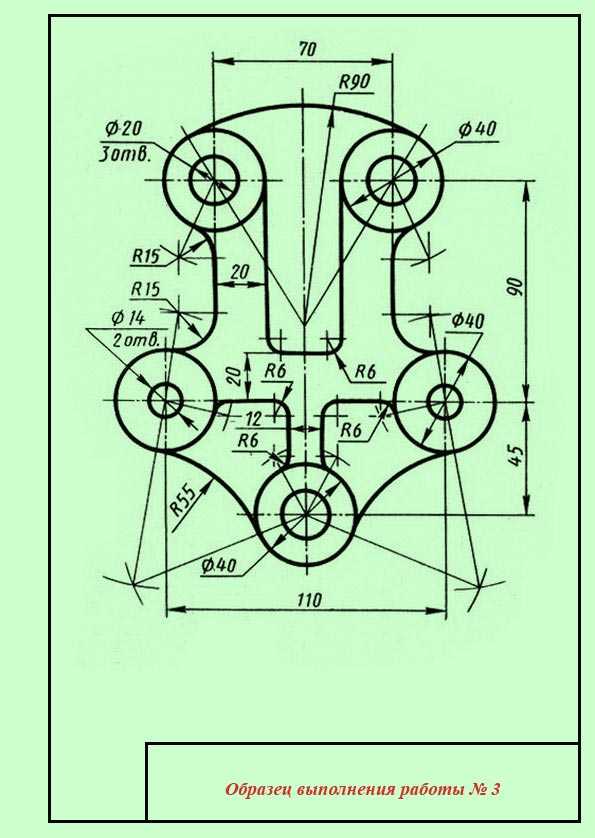

При вычерчивании контуров сложных деталей важно уметь распознавать в плавных переходах те или иные виды сопряжений и уметь их вычерчивать. Для приобретения навыков в построении сопряжений выполняют упражнения по вычерчиванию контуров сложных деталей

Для этого необходимо определить порядок построения сопряжений и только после этого приступать к их выполнению

Для приобретения навыков в построении сопряжений выполняют упражнения по вычерчиванию контуров сложных деталей. Для этого необходимо определить порядок построения сопряжений и только после этого приступать к их выполнению.

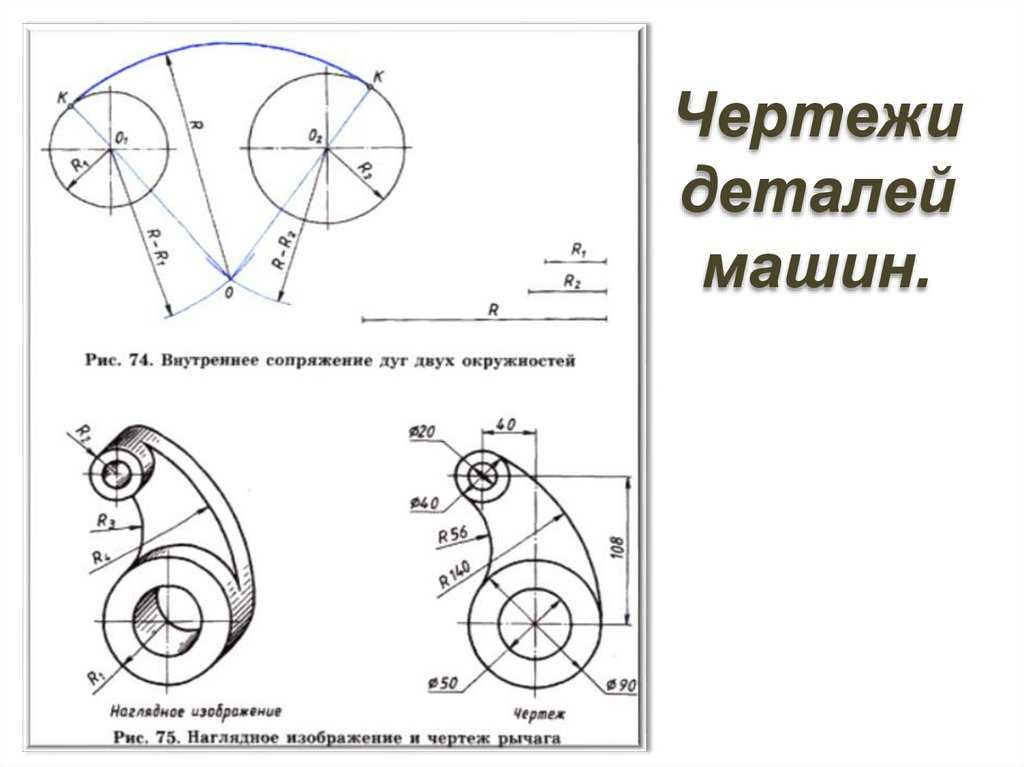

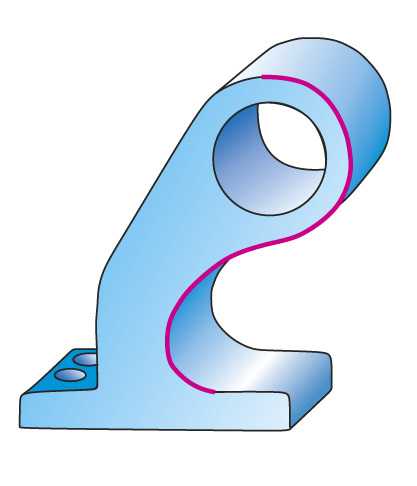

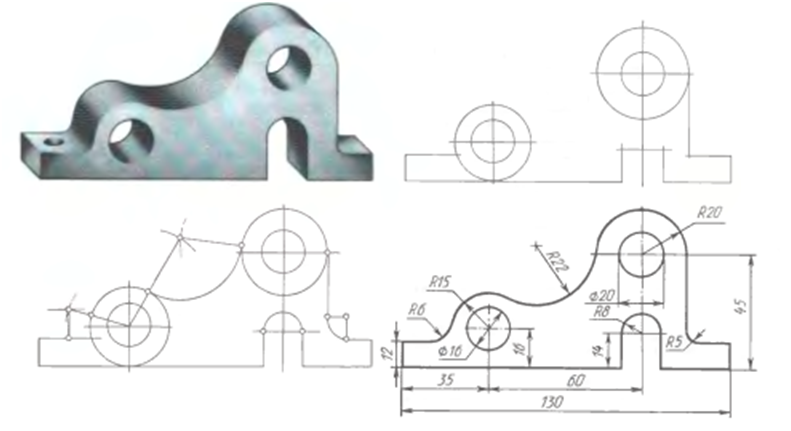

На рис. 66 изображена деталь (кронштейн) и последовательность выполнения контурного очертания этой детали с построением различных видов сопряжений.

Рис. 65

Рис. 66

Примеры и образцы решения задач:

Решение задач по инженерной графике
Решение задач по начертательной геометрии

Услуги по выполнению чертежей:

Заказать чертежи
Помощь с чертежами
Заказать чертеж в компасе
Заказать чертеж в автокаде
Заказать чертежи по инженерной графике
Заказать чертежи по начертательной геометрии
Заказать черчение

Учебные лекции:

Инженерная графика
Начертательная геометрия
Оформление чертежей
Чертеж общего вида и сборочный чертеж
Техническое рисование
Машиностроительные чертежи
Геометрические построения
Деление окружности на равные части
Коробовые кривые линии
Построение уклона и конусности
Лекальные кривые
Параллельность и перпендикулярность
Методы преобразования ортогональных проекций
Поверхности
Способы проецирования
Метрические задачи
Способы преобразования чертежа
Кривые линии
Кривые поверхности
Трёхгранник Френе
Проецирование многогранников
Проецирование тел вращения
Развёртывание поверхностей
Проекционное черчение
Проецирование
Проецирование точки
Проецирование отрезка прямой линии
Проецирование плоских фигур
Способы преобразования проекций
Аксонометрическое проецирование
Проекции геометрических тел
Сечение геометрических тел плоскостями и развертки их поверхностей
Взаимное пересечение поверхностей тел
Сечение полых моделей
Разрезы
Требования к чертежам деталей
Допуски и посадки
Шероховатость поверхностей и обозначение покрытий
Разъемные и неразъемные соединения деталей
Передачи и их элементы

Построение сопряжений

Графическая работа № 3

Графическая работа № 3, рекомендуемая для выполнения студентам, обучающимся инженерной графике, имеет целью освоение навыков построения сопряжений между прямыми линиями и дугами окружностей при вычерчивании контуров деталей.

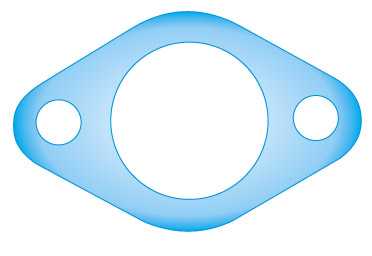

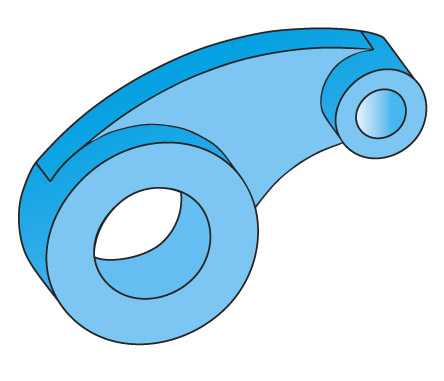

В процессе выполнения работы обучающийся должен выполнить рамку чертежа, основную надпись (на усмотрение преподавателя), а также основное задание Графической работы №3 — построить линии сопряжений между линиями (прямыми или дугами), образующими контур технической детали.
Образец выполнения Графической работы №3 представлен на рисунке ниже.

Для использования образца выполнения Графической работы №3 в качестве раздаточного материала на уроке, его можно скачать здесь.

Работа выполняется на чертежной бумаге формата А4 (297×210 мм). Размещение листа может быть альбомным или книжным (по усмотрению студента, выполняющего работу).
