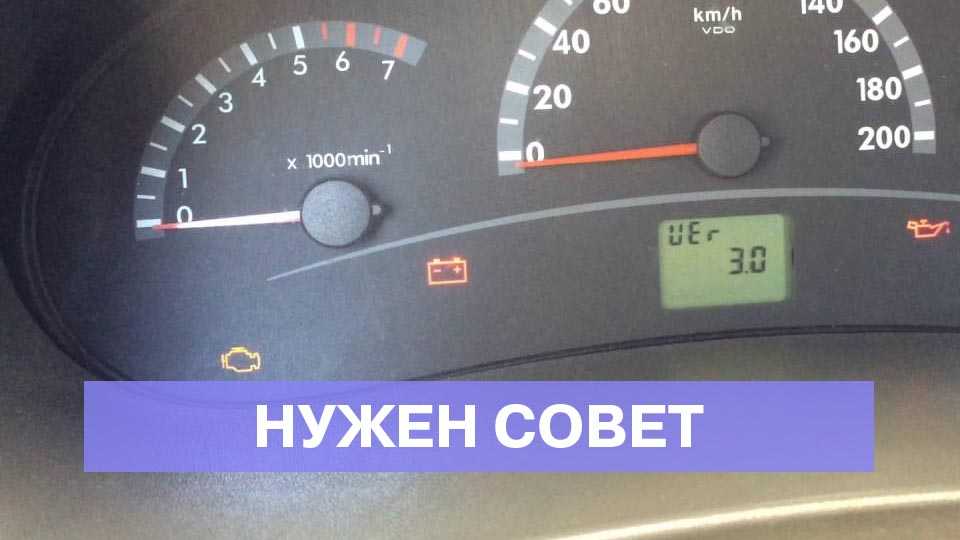

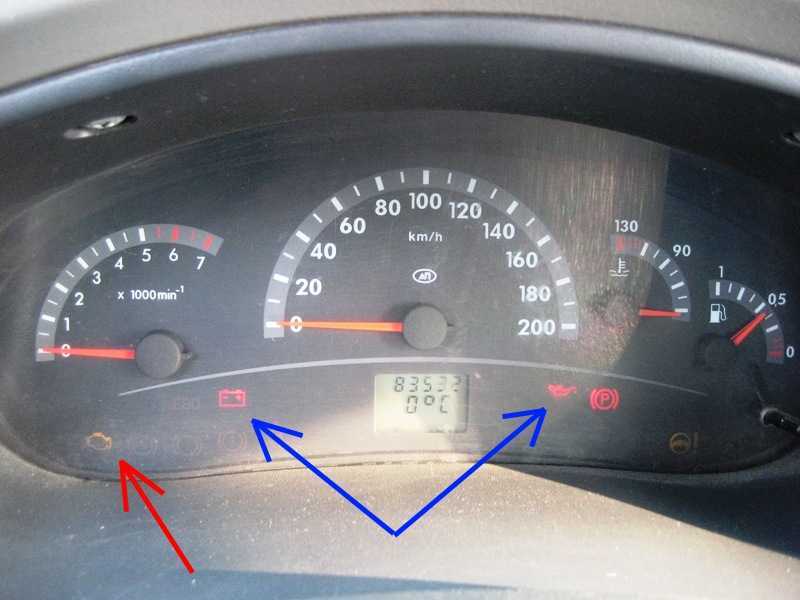

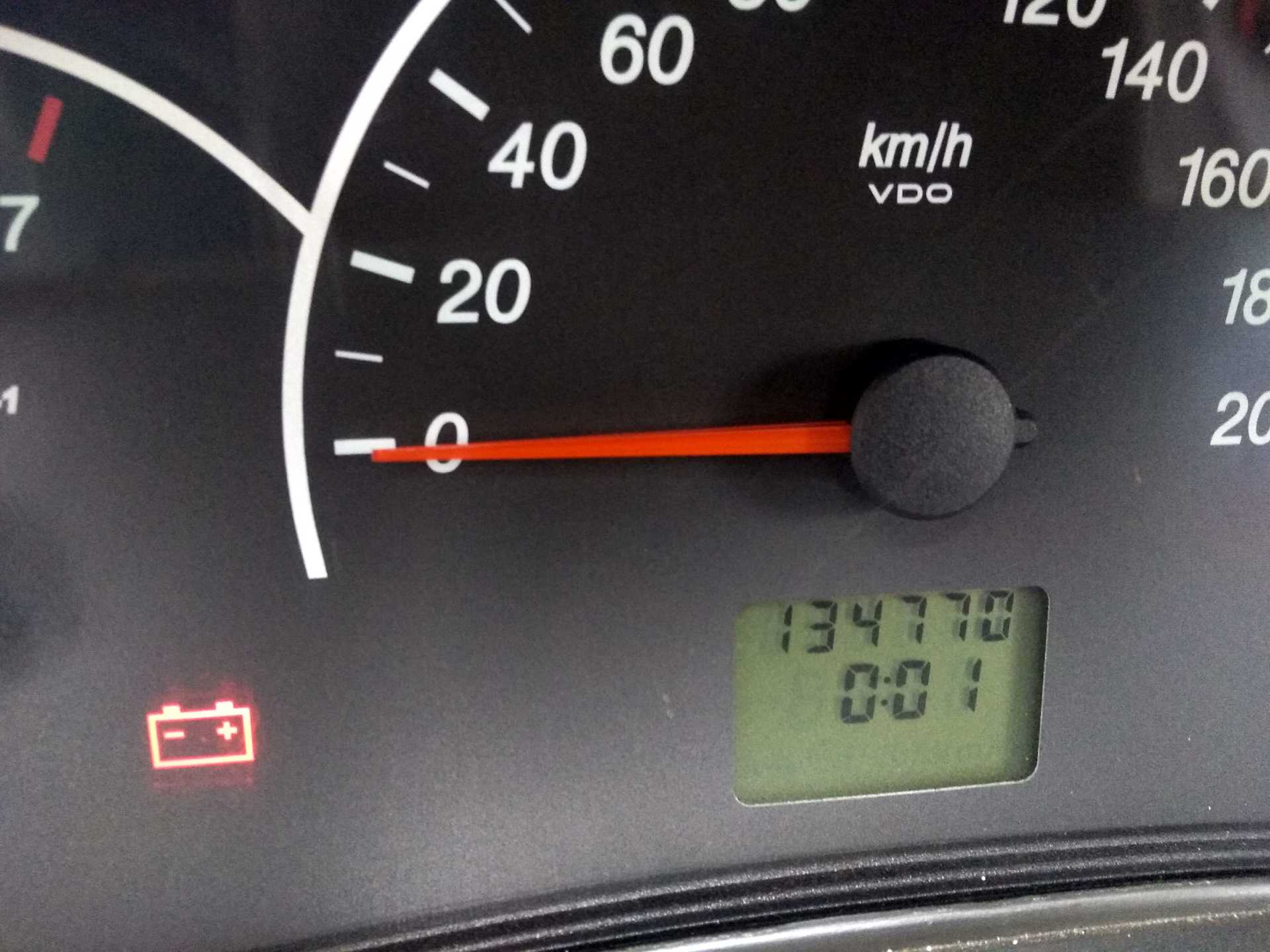

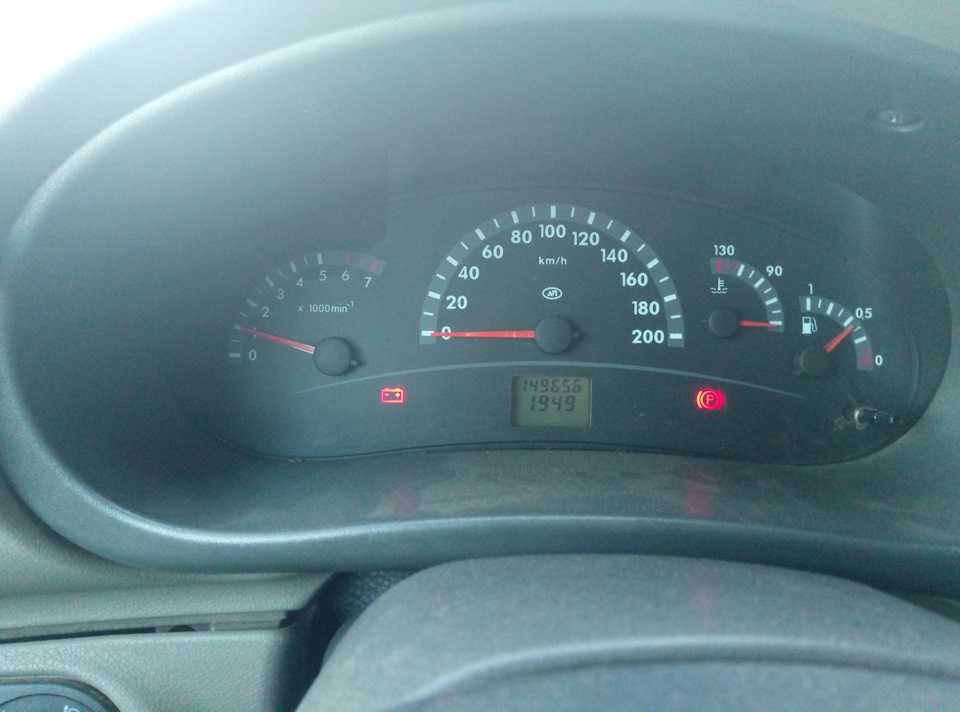

Лада калина горит лампа зарядки аккумулятора • вариант первый

Идентификация неисправностей — аккумулятор

Часто неисправности, приводящие к недостаточному заряду, возникают при неисправности аккумулятора или проблемах с генератором.

Чтобы обнаружить отклонение в работоспособности АКБ, достаточно сравнить показатели установленного в автомобиле и нового источника питания. В случае, если при замене этой детали лампочка погаснет, можно с уверенностью сделать вывод, что причиной неисправности стал плохой аккумулятор. Это может произойти из-за сульфитации пластин или их закрытия. И если в первом случае можно реанимировать устройство ремонтом, то во втором его придется заменить.

Также стоит помнить, что проблемы с аккумулятором не всегда указывают на неисправность. Чаще всего просто разряжается блок питания. Проверить это довольно легко. Если отметка уровня заряда аккумулятора ниже нормальной скорости, источник питания необходимо зарядить и установить в автомобиле. Если после того, как вам удалось завести машину и индикатор погас, проблема устранена и вы можете без опасений продолжать использовать этот аккумулятор. Но если необходимый уровень заряда не удалось восстановить даже после подзарядки, необходимо будет приобрести новый аккумулятор.

     Как определить сбои в работе генератора

Если после замены аккумулятора на новый индикатор заряда не гаснет, причина неисправности – неисправность генератора. Чтобы определить отсутствие напряжения питания, необходимо будет провести манипуляции в следующем порядке. Обязательно используйте средства индивидуальной защиты: каждую манипуляцию необходимо проводить в резиновых перчатках, чтобы избежать поражения электрическим током. Итак, для выявления неисправности необходимо:

Заглушите двигатель и отсоедините кабели от аккумуляторной батареи.

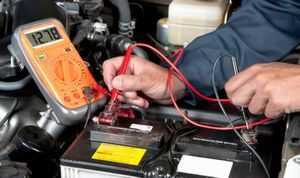

Измерьте напряжение на выводах с помощью мультиметра. Оптимальный показатель должен быть в пределах от 12,5 до 12,7 В.
Подключите провода, включите зажигание и повторите процедуру измерения напряжения еще раз. Датчик не должен превышать 13,5-14 В и расти с увеличением скорости.
Если напряжение падает с увеличением скорости, это часто указывает на износ «щеток» генератора или неисправность диодов в диодном мосту. Также причиной прерывания подачи питания заряда могло быть ослабление или обрыв ремня. В этом можно убедиться, выполнив визуальный осмотр. Надавите пальцами на ремень, и если он прогибается ниже 1,5 сантиметра, это прямо указывает на ослабление натяжения.

Визуально водитель может самостоятельно определить окисление выводов

Для этого нужно обратить внимание на провода генератора. Если они окислились, об этом будет свидетельствовать не только внешний вид, но и характерный запах гари

Но также нередко возникают глобальные проблемы, с которыми даже опытный автолюбитель не может решить без квалифицированной помощи специалиста. Следует отметить, что такие дефекты, как «щетки» или изношенные диоды, полностью устранимы, а более серьезные проблемы (обрыв цепи или износ деталей ротора) можно решить только заменой генератора.

     Устранение неполадок

Если вы определили причину срабатывания этого индикатора, пора приступить к его удалению. Ниже приведены основные проблемы и способы их решения:

• можно устранить ослабление ремня или его обрыв, регулируя степень натяжения или прибегнув к его замене;
• для очистки окисленных клемм достаточно их зачистить мелкозернистой наждачной бумагой;
• в случае, если аккумулятор разряжен из-за продолжительной работы электрооборудования при выключенном двигателе, достаточно его подзарядить;
• при наличии различных внутренних повреждений необходимо обратиться к специалисту.

Такие неисправности, как неисправные «щетки» и кабели генератора, а также обрыв обмотки или выход из строя реле ремонтом не устраняются. В этом случае рекомендуется заменить запчасть.

     Выводы

Внимательно следя за показаниями приборной панели, вы сможете самостоятельно сначала выявить проблемы в эксплуатации вашего автомобиля и избежать серьезных последствий

Также обращаем ваше внимание на то, что в нашей компании вы всегда можете заказать нужные вам запчасти. Мы предлагаем конкурентоспособные цены и помогаем сэкономить не только деньги, но и время, ведь вам не нужно искать нужную запчасть в магазинах

Гарантируем высокое качество и отличную производительность. Для оформления заказа позвоните по контактному телефону.

Мы уже не раз жаловались, что сегодня водителям становится все труднее диагностировать свои автомобили, особенно в движении. Набор инструментов постоянно сокращается. Например, вольтметры вымерли из приборных панелей как мамонты, а все проблемы с зарядкой водитель узнает постфактум из сообщения лаконичного шпиона.

Нет зарядки на ВАЗ 2107: причины, устранение неисправностей

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   • первая шина идет к стартеру;
3. вторая шина – к генератору.
4. «Плюсовый» вывод генератора передает напряжение:
   • на блок для предохранителей;
5. на замок зажигания.
6. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
7. С предохранителей напряжение подается:
   • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
8. на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
9. Следующий этап в цепи зарядки АКБ – передача тока на:
   • блок с предохранителями;
10. клемму генератора 61 (щеточный узел).

Причины почему пропала зарядка на ВАЗ 2107 карбюратор Александр, при включении зажигания горит ярко, с габаритами начинает гореть слабо, но напряжение в норме, а при просадке со светом на минимуме нормализуется до скорости, может щетки быть измотанным?

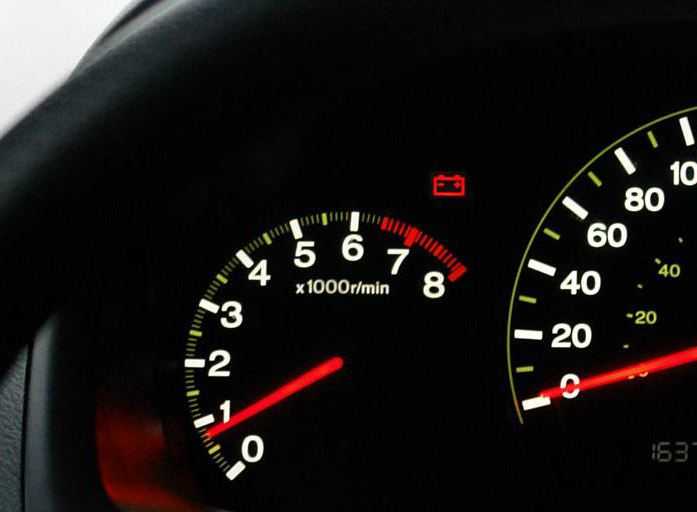

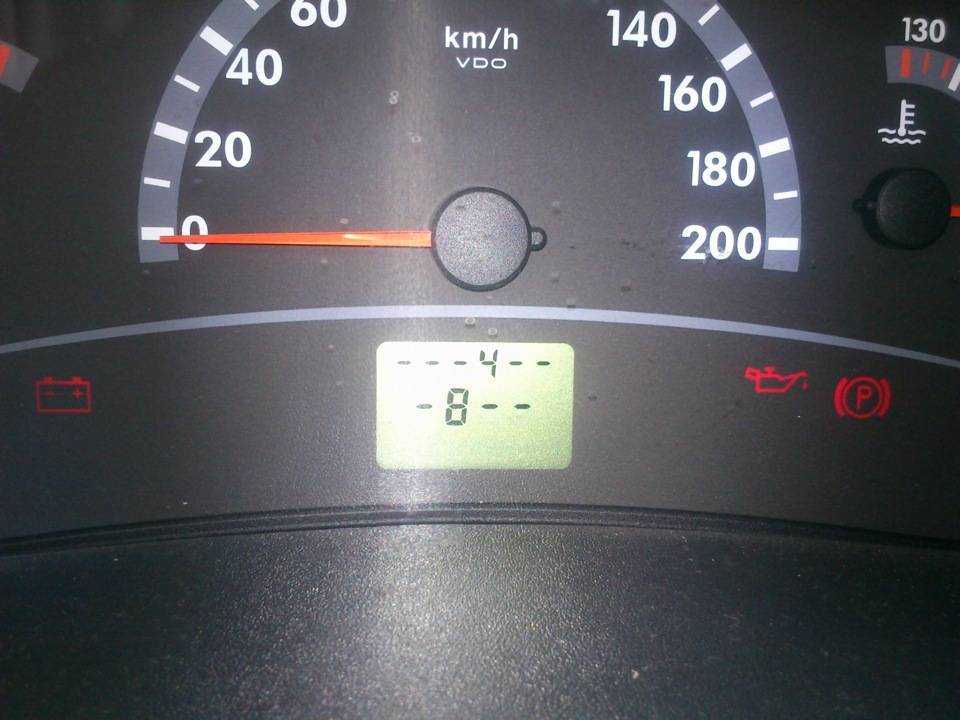

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

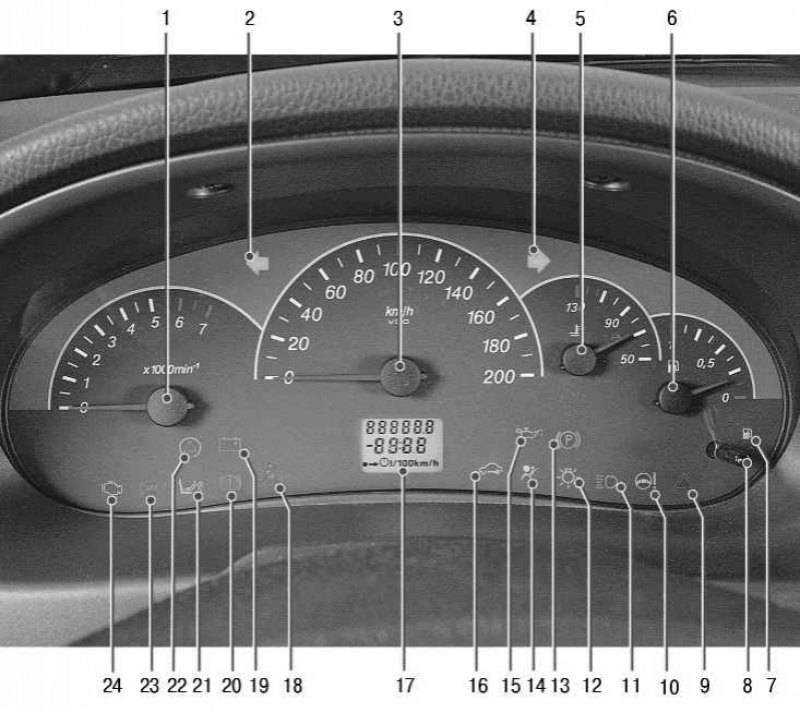

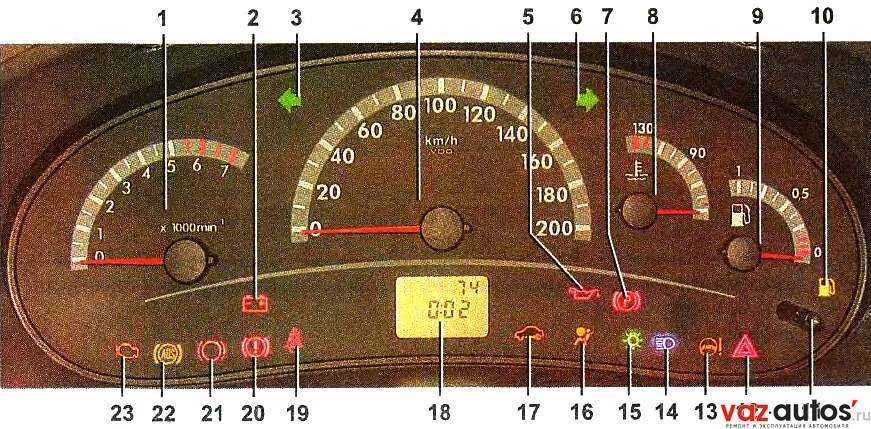

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

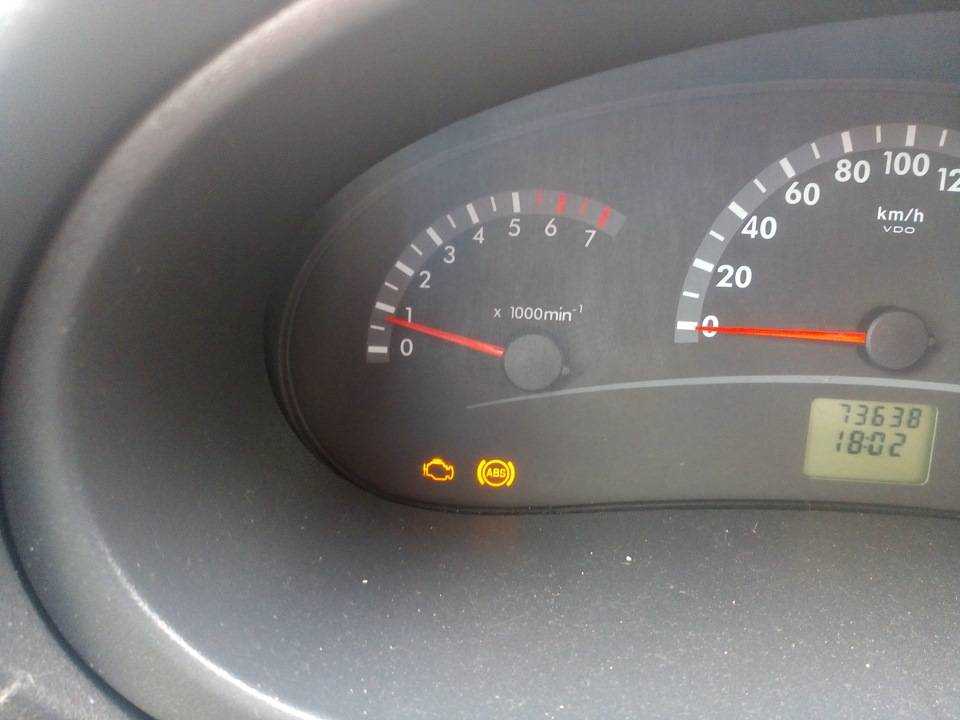

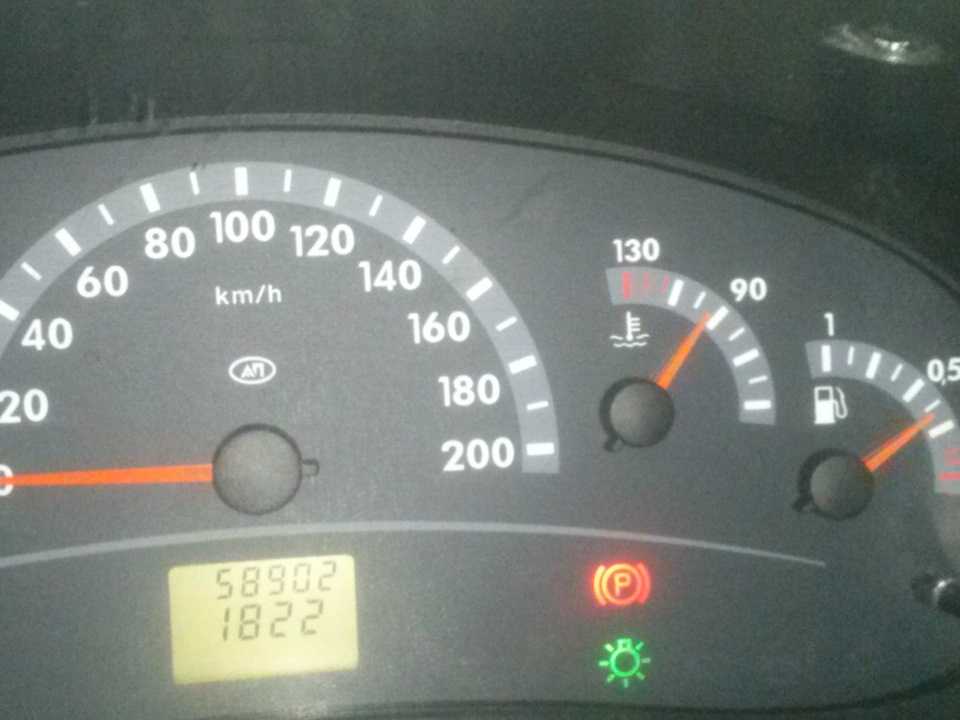

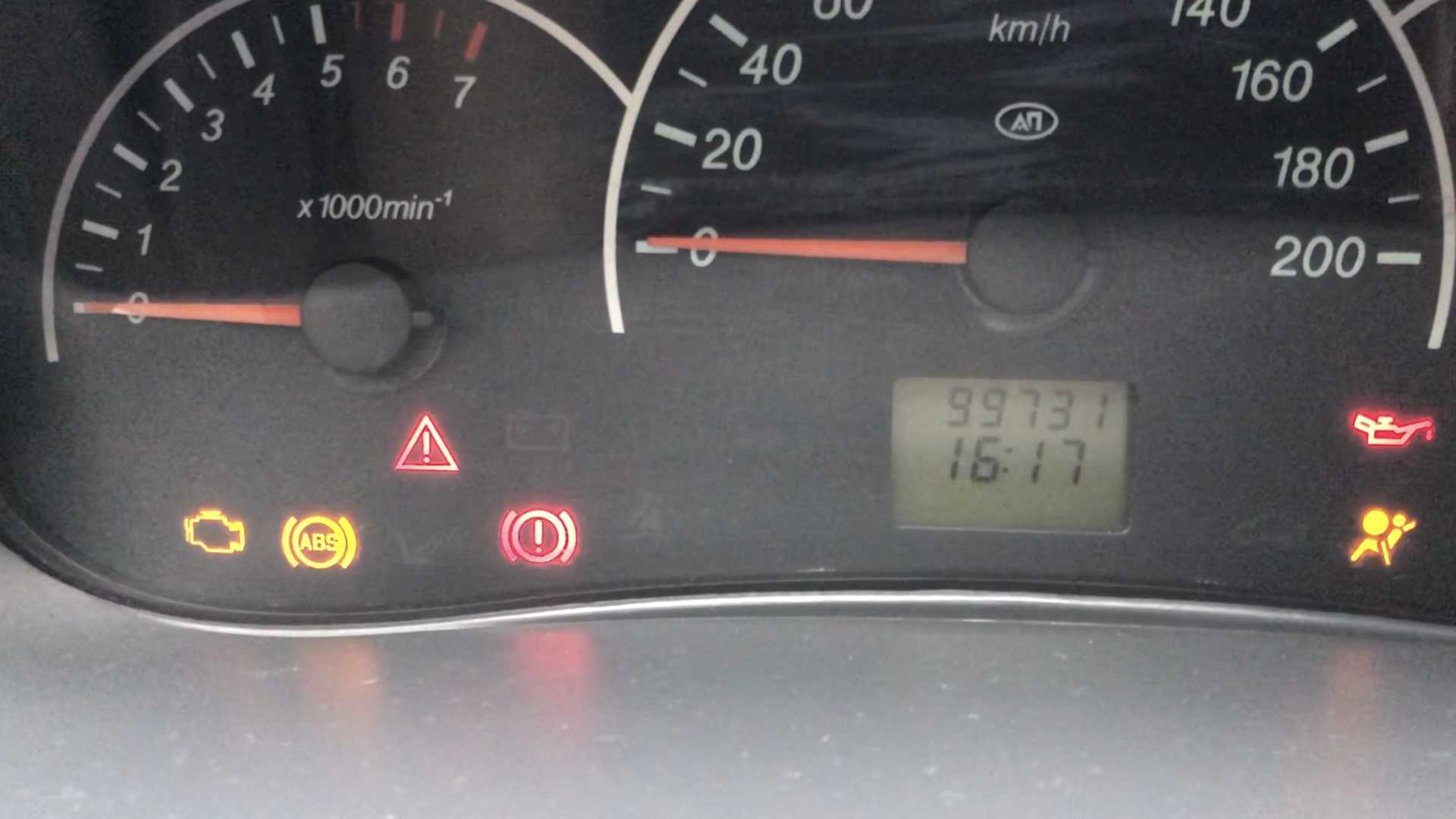

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

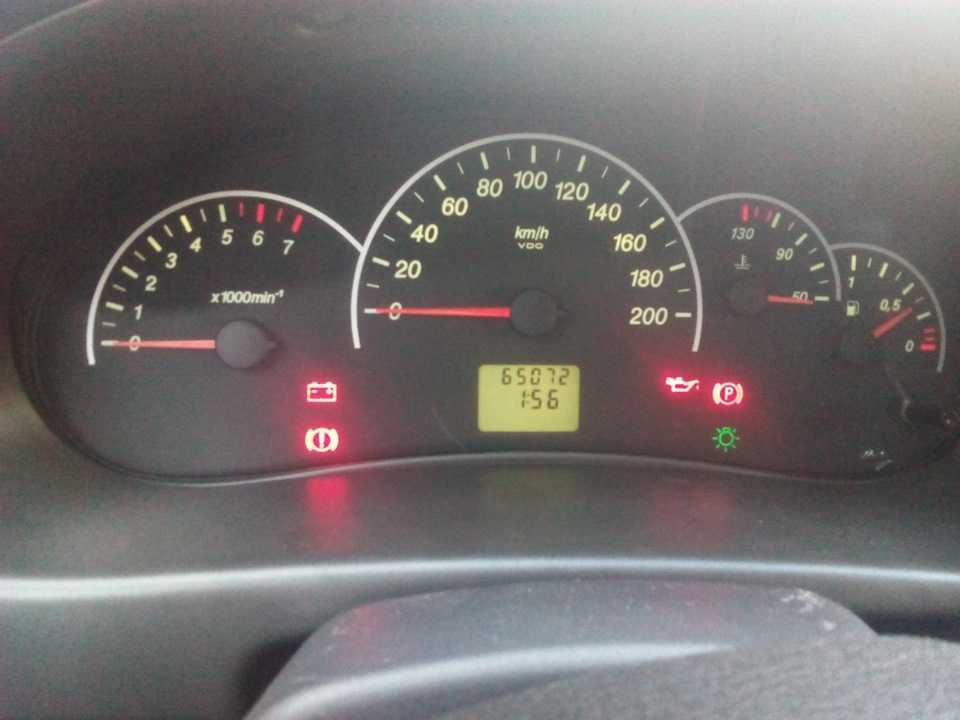

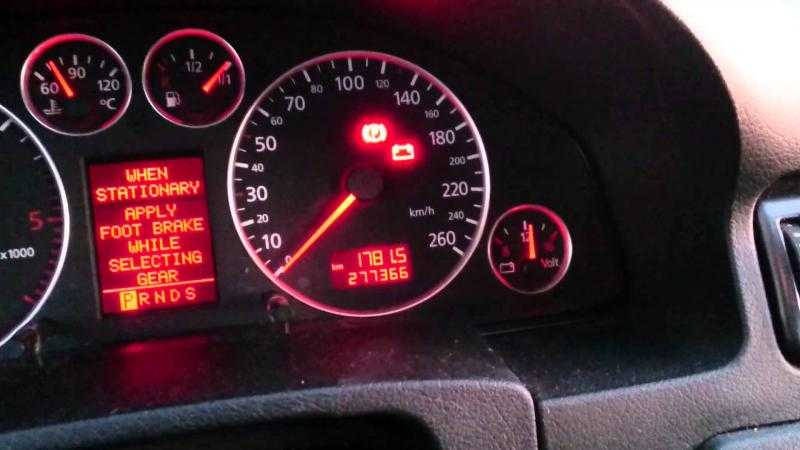

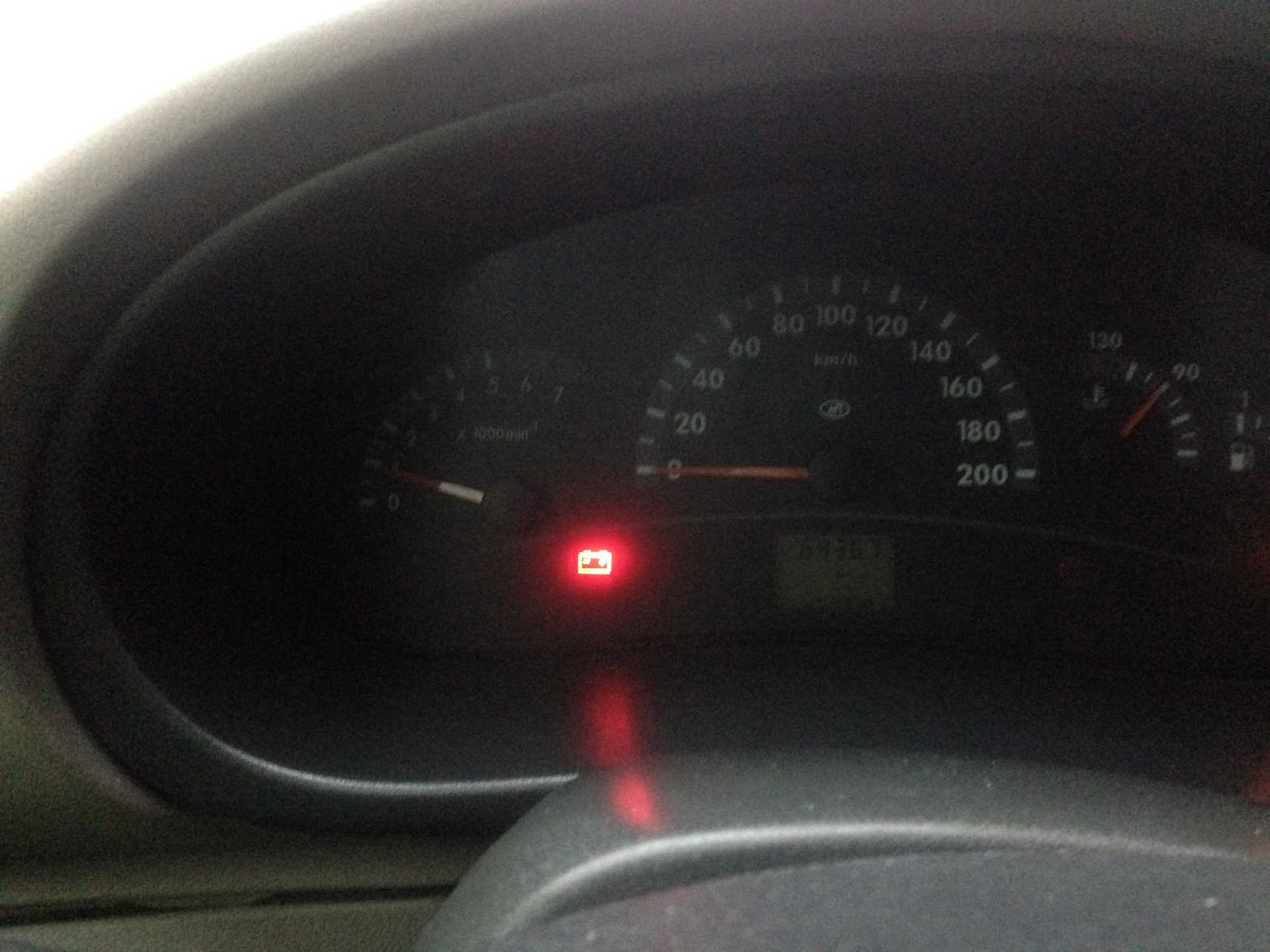

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

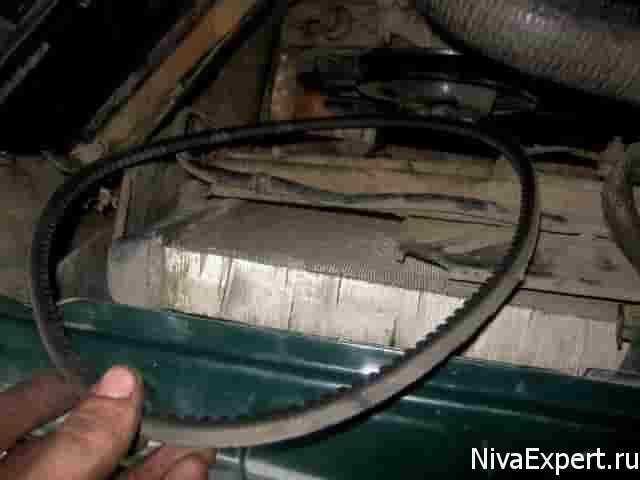

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка

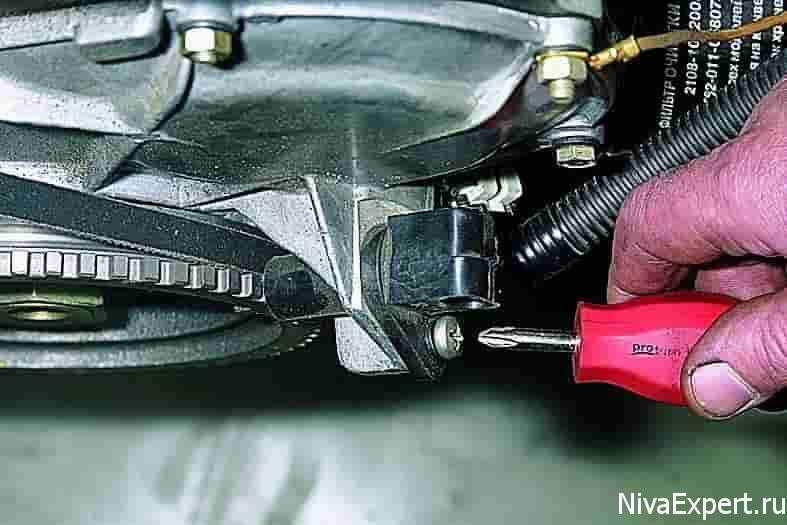

Отсоедините датчик положения КВ (например, на 21213,21214)

Отсоедините датчик положения КВ (например, на 21213,21214).

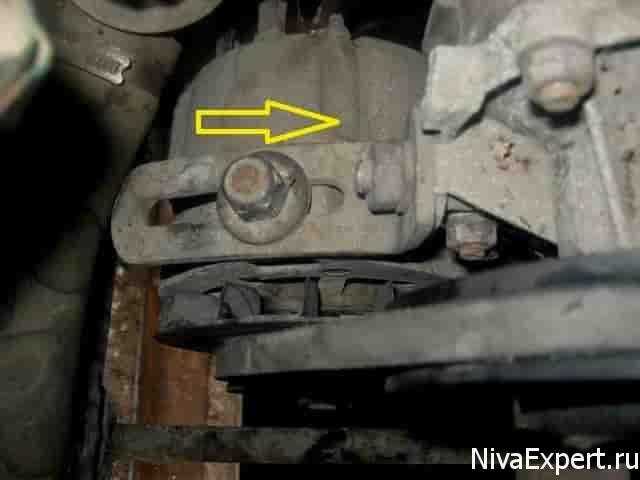

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

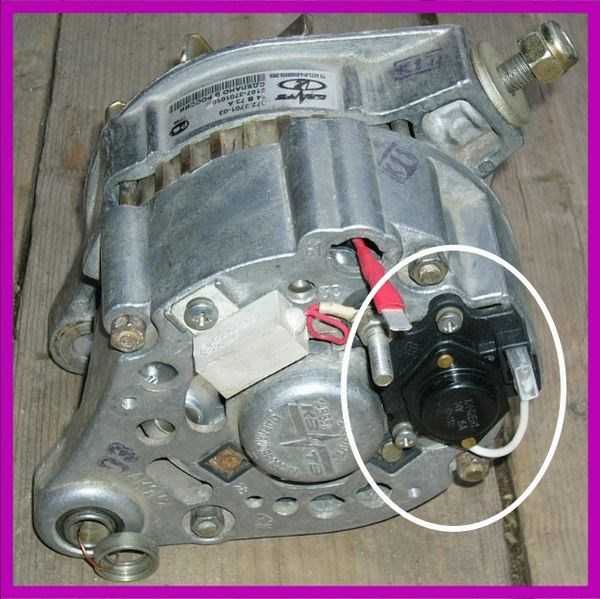

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.
Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.

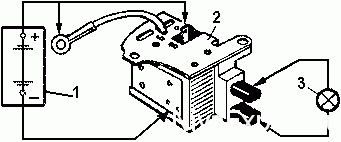

Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, а при пробое внутри регулятора – светится даже при увеличении напряжения выше 14 В.
Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.

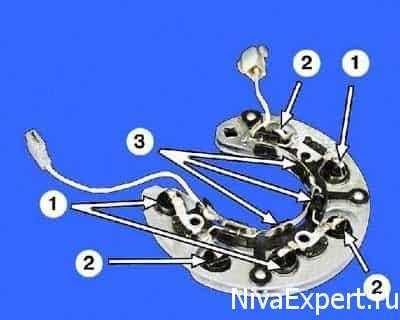

На схеме цифрами обозначены диоды:
1. Положительные

2. Отрицательные

3. Дополнительные.

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.
Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Особенности работы системы зарядки АКБ на ВАЗ-2107

Аккумуляторная батарея необходима в первую очередь для того, чтобы могли функционировать электроприборы без работы двигателя. А при активации двигателя контроль и управление за электрооборудованием берет на себя генератор. Данный агрегат дает питание:

• автомобильным форсункам;
• бензонасосу;
• электронной системе управления и многим другим элементам.

Но больше всего генератор обеспечивает подпиткой именно аккумуляторную батарею, срок эксплуатации которой напрямую зависит от того, качественно ли будет дающий агрегат производить зарядку. Иногда даже новый генератор не в состоянии справиться со своим основным предназначением. Почему агрегат дает слабую подпитку аккумуляторной батареи, и что следует понимать, если контрольная лампа не горит, проанализируем далее.

Напряжение аккумуляторной батареи начинает расти. После этой паузы выпрямитель снова включается, пока напряжение и плотность снова не будут удерживаться на одном уровне. Как только напряжение падает до допустимого минимума, батарея отсоединяется от устройства и выливается результирующий редкий электролит. Ячейки заполняются дистиллированной водой, и через час батарея включается для зарядки. Цикл, описанный выше, может быть выполнен еще несколько раз, особенно в случае более глубокого сульфатирования пластин.

После последнего цикла батарея заполняется оригинальным или новым электролитом и затем заряжается в течение часа. По завершении зарядки, не менее 3 часов, аккумулятор не должен устанавливаться в автомобиле. Весьма логично, что разложение крупных кристаллов сульфата свинца из сознательно слабого зарядного тока становится слишком медленным

Важно то, что благодаря этой десульфатизации поверхность и поры активной массы уже «истощены»

• ЭБУ (электронный блок управления) двигателя;
• форсунки;
• насос для подачи топлива (бензонасос);
• АКБ (аккумуляторная батарея).

Дело в том, что при работающем двигателе автомобильный аккумулятор должен заряжаться от генератора, который является источником энергии для зарядки АКБ транспортного средства. Но случаются сбои, когда нет зарядки на ВАЗ-2107 (инжектор).

Если нет другого повреждения, такого как скошенные и наклонные пластины, батарея, вероятно, будет служить вам в течение длительного времени. Владельцы автомобилей часто спрашивают, как лучше хранить свою батарею, и что делать с недавно приобретенной сухой батареей, когда, например, это лето, и старый двигатель все еще вращается, когда он выпущен.

С недавно приобретенной сухой батареей проблем нет. Хранить в сухом прохладном месте. Крышка плотно прижата. Если у батареи есть отдельные разъемы для каждой ячейки, они полностью намотаны. Ни при каких обстоятельствах их выступы не обрезаются, чтобы «обнаружить» вентиляционные отверстия образцов

Все это делается с одной целью – предотвратить доступ атмосферного кислорода к активной массе сухих пластин, это более длительный срок службы батареи? С самого начала, когда вы обратили внимание на последствия падения уровня электролита, мы объяснили, почему это вредно

После этого проводится контроль на заведенном моторе. Нормальные данные должны находиться в интервале 13,5-14 В . При меньших показателях поднимаем обороты и выявляем динамику изменений напряжения. Уменьшение значения говорит о проблемах с диодами в реле регулятора или щетками. Последние стоит проверить на предмет стирания либо разрыва цепи.

Выявленную неработоспособность реле регулятора устранить можно полной его заменой или самостоятельной перепайкой диодов в мосте. Для такой работы потребуется мощный паяльник и высокотемпературный припой. Стоит подбирать максимально близкие по техническим параметрам диоды, чтобы они не перегревались во время работы, так как в этом случае пойдет ток выше номинального.

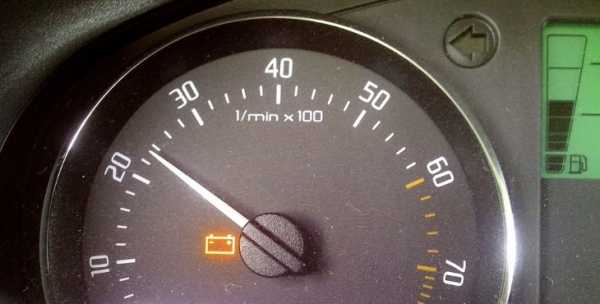

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора ;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

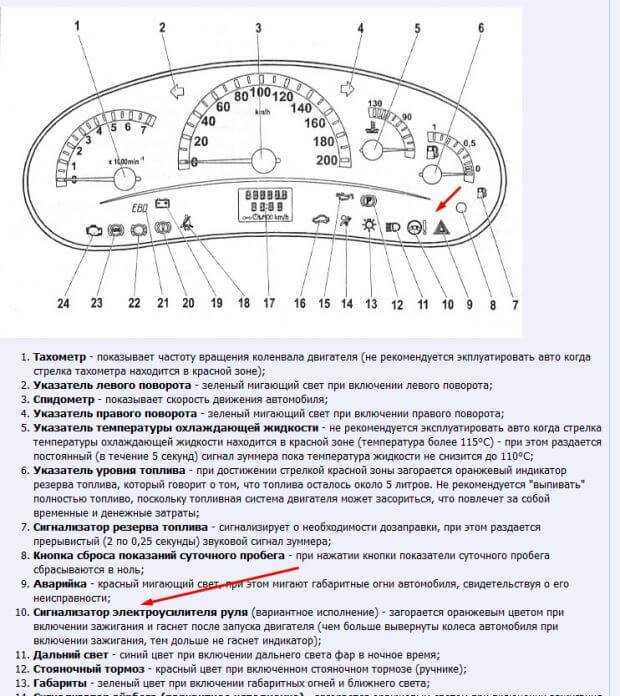

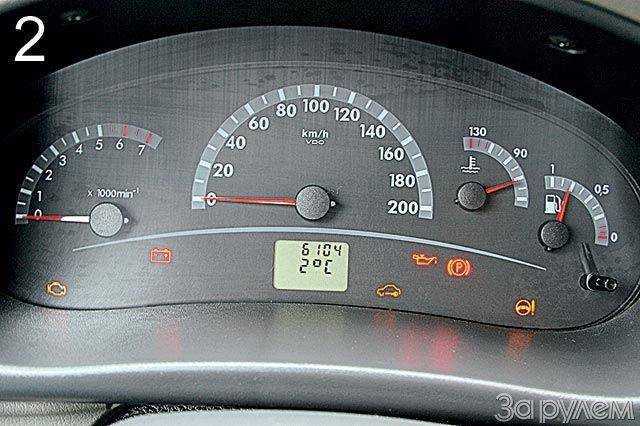

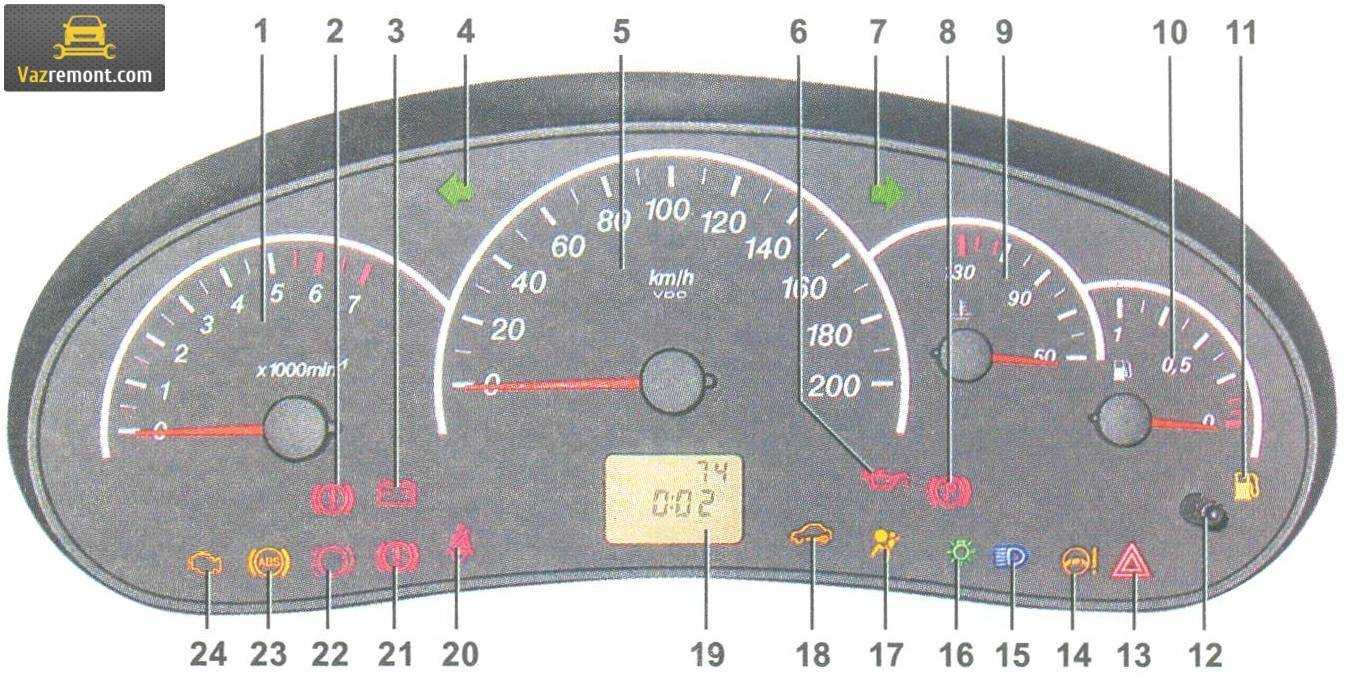

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью. На них нет ничего лишнего, кроме показателей работы основных систем двигателя, но и их вполне достаточно, чтобы водитель вовремя был проинформирован о возможных неисправностях машины. Однако, случается так, что какой-то прибор выходит из строя, и тогда уже определить поломку на ее начальной стадии становится невозможно.

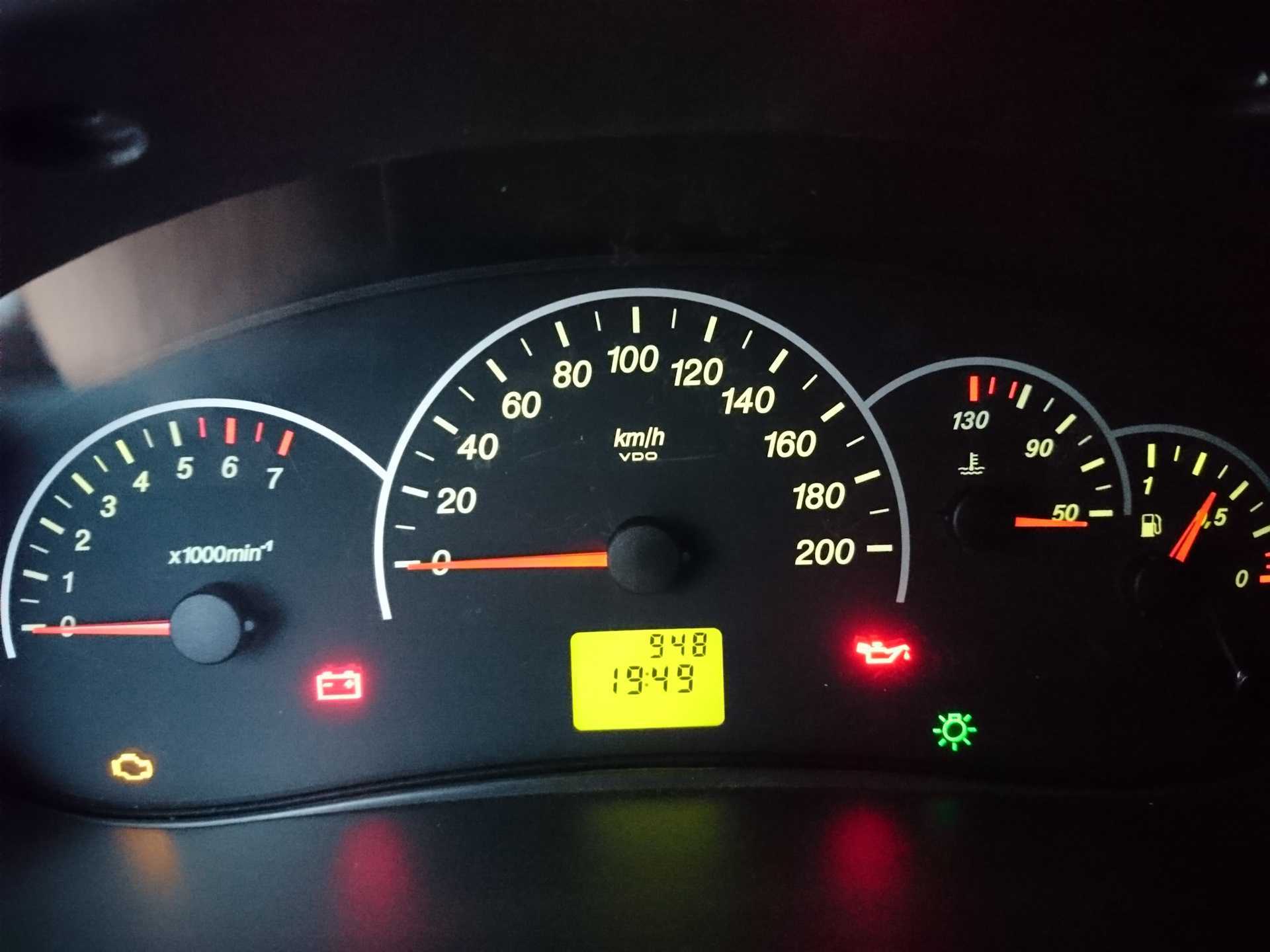

В этой статье мы поговорим о том случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попытаемся диагностировать и устранить возможные неисправности.

Аккумулятору не хватает заряда

Распространенной причиной, почему не успевает заряжаться аккумулятор, является большое количество бортового оборудования. Мощность, выдаваемая генератором, должна несколько превышать суммарное потребление электроникой автомобиля. Аккумулятор заряжается за счет этой разницы. Если Вы установили новую акустику, навигатор, регистратор и прочее, и Ваш аккумулятор сразу после этого начал разряжаться, вероятнее всего, генератор просто не справляется.

Зарядив АКБ, отсоедините часть потребителей из электрической сети авто, если лампочка больше не загорается, причина была в перегрузке. Наиболее разумным будет отказаться от части бортовой электроники. При невозможности снять ее совсем, попробуйте отключать от сети, подключать только при необходимости воспользоваться.

Установка более мощного генератора не желательна, но при крайней необходимости этим должен заниматься электрик. Далеко не все генераторы взаимозаменяемы. При установке не совместимого риск серьезных поломок авто высокий

Важно учитывать разницу, например, между ВАЗ 2107 и 2114. Электроника ВАЗ 2114 предъявляет более высокие требования к выбору генератора
