Сигнал инжектора у уаз буханка не работает

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Салонный блок

Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.

До 2007 года

Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.

Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.

До 2011 года

Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.

После 2011 года

Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.

В результате модификации машина стала экономнее и немного мощнее.

Неполадки в проводке

Возможной причиной неработающего спидометра на УАЗ Буханка с инжекторным двигателем 409 может быть неполадка в проводке. В проводной системе автомобиля могут возникнуть различные проблемы, которые приводят к отказу спидометра.

Одной из причин может быть обрыв или короткое замыкание в проводах, идущих от спидометра к датчику скорости. При повреждении проводов сигнал от датчика может быть искажен или не достигать спидометра, что приводит к его неработоспособности.

Также в проводной системе могут возникнуть проблемы с разъемами. Из-за неплотного контакта или окисления разъемов сигнал может быть прерван, что приведет к отказу спидометра. В этом случае следует осмотреть разъемы и, при необходимости, провести их очистку.

Другой причиной неработающего спидометра может быть неисправность самого спидометра. Если провода и разъемы в порядке, но спидометр все равно не работает, возможно, требуется замена или ремонт приборной панели.

Для устранения неполадок в проводке необходимо провести детальную диагностику электрической системы автомобиля. Рекомендуется обратиться к специалисту или сервису для выявления и устранения проблемы.

Это пора прекратить

На самом деле выражать свое неудовольствие с помощью звукового сигнала абсолютно неуместно. Водитель такси будет продолжать вести себя на дороге точно так же, независимо от вашего сигнала. В городах запрещено использовать звуковой сигнал в жилой зоне, если только не возникла ситуация на дороге, в которой это действительно необходимо сделать, – иначе вам грозит штраф. Вообще звуковые сигналы предназначены не для того, чтобы дать вашему сыну-подростку возможность посигналить своей подружке, что уже заждался ее на свидание

Короткий гудок поможет привлечь внимание пешехода, который выходит на проезжую часть, не глядя по сторонам, или какой-нибудь мамаше, которая везет детей на секцию, болтая по телефону и глядя в зеркало заднего вида на хныкающих отпрысков

Звуковой сигнал требуется по закону – вам необходимо починить его, или вы не пройдете техосмотр. Рьяный инспектор может даже написать вам замечание, если ваш звуковой сигнал работает ненадлежащим образом.

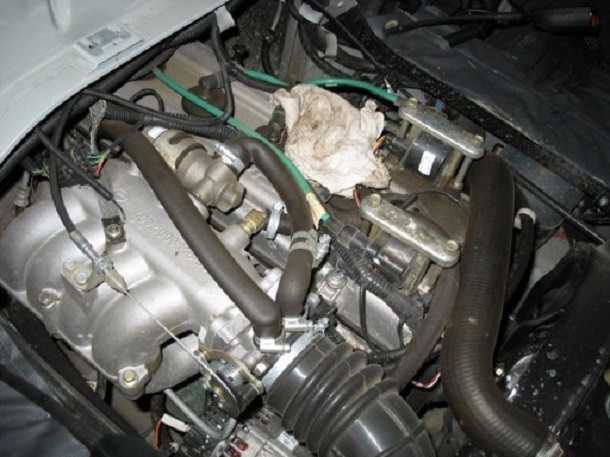

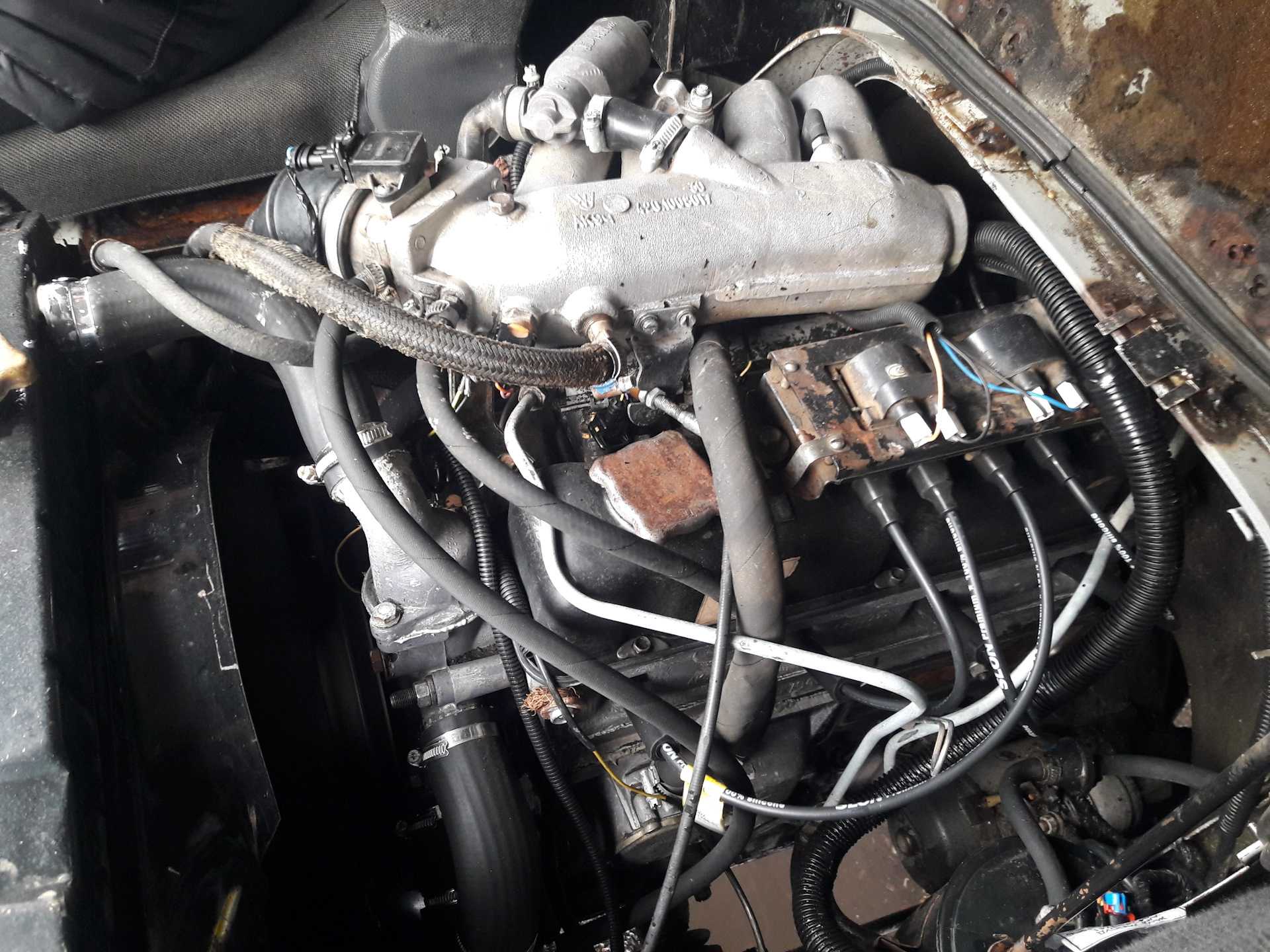

Технические характеристики и конструктивные особенности двигателя ЗМЗ 409

Бензиновый двигатель ЗМЗ 409, оснащенный системой непосредственного впрыска с микропроцессорным управлением, создан на основе чугунного блока цилиндров агрегата модели ЗМЗ 406. Силовая установка создана специально для оснащения автомобилей УАЗ, а также «Волга» (опытные и мелкосерийные версии). От базового двигателя отличается увеличенным ходом поршня и модернизированными поршнями, позволившими сохранить прежние шатуны. В зависимости от версии программного обеспечения моторы удовлетворяют требованиям Евро-2/3 или 4. Последние модификации мотора выполняют нормативы Евро-5 и имеют измененные кривые мощности и крутящего момента.

Серийный номер силового агрегата, представляющий собой VIN-номер автомобиля, нанесен на левой стороне блока двигателя над креплением передней опоры.

Технические характеристики силового агрегата:

• конструкция блока — 4-цилиндровый рядный;
• число клапанов на цилиндр — 4 (2 для впуска, 2 для выпуска);
• диаметр цилиндра — 95,5 мм;
• ход поршня — 94 мм;
• рабочий объем — 2693 куб. см;
• степень сжатия — 9;
• порядок подачи вспышек в цилиндрах — 1:3:4:2;
• максимальная мощность (версия для УАЗ «Буханка») — 112 л. с. при 4250-4400 об/мин;
• крутящий момент — не менее 198 Н/м при 2500 об/мин;
• тип топлива — неэтилированный бензин с октановым числом 92 и более;
• направление вращения коленчатого вала (со стороны шкива) — правое;
• тип системы охлаждения — жидкостная, принудительного типа;
• система вентиляции картера — принудительная, закрытого типа, функционирует от вакуума внутри впускного коллектора;
• масса двигателя (с навесным оборудованием) — 190 кг.

Основные особенности конструкции двигателя:

• рабочие зеркала цилиндров выполнены непосредственно в материале чугунного блока, без использования гильз;
• крышки коренных подшипников не взаимозаменяемы, поскольку детали обработаны совместно с блоком;
• передняя крышка опор распределительных валов является единой для впускного и выпускного;
• крышки подшипников распределительного механизма обработаны вместе с головкой, поэтому не могут меняться местами;
• в приводе клапанов установлены гидравлические компенсаторы зазоров;
• часть двигателей имеет распределительные валы впуска и выпуска с идентичным профилем кулачков;
• поршни имеют на днище выемки, предотвращающие контакт с клапанами при нарушении фаз газораспределения;
• клапаны и пружины крепления идентичны применяемым на моторах автомобиля ВАЗ-2108.

Для комплектации автомобилей УАЗ «Буханка» поставлялось несколько модификаций двигателя, отличающихся навесным оборудованием.

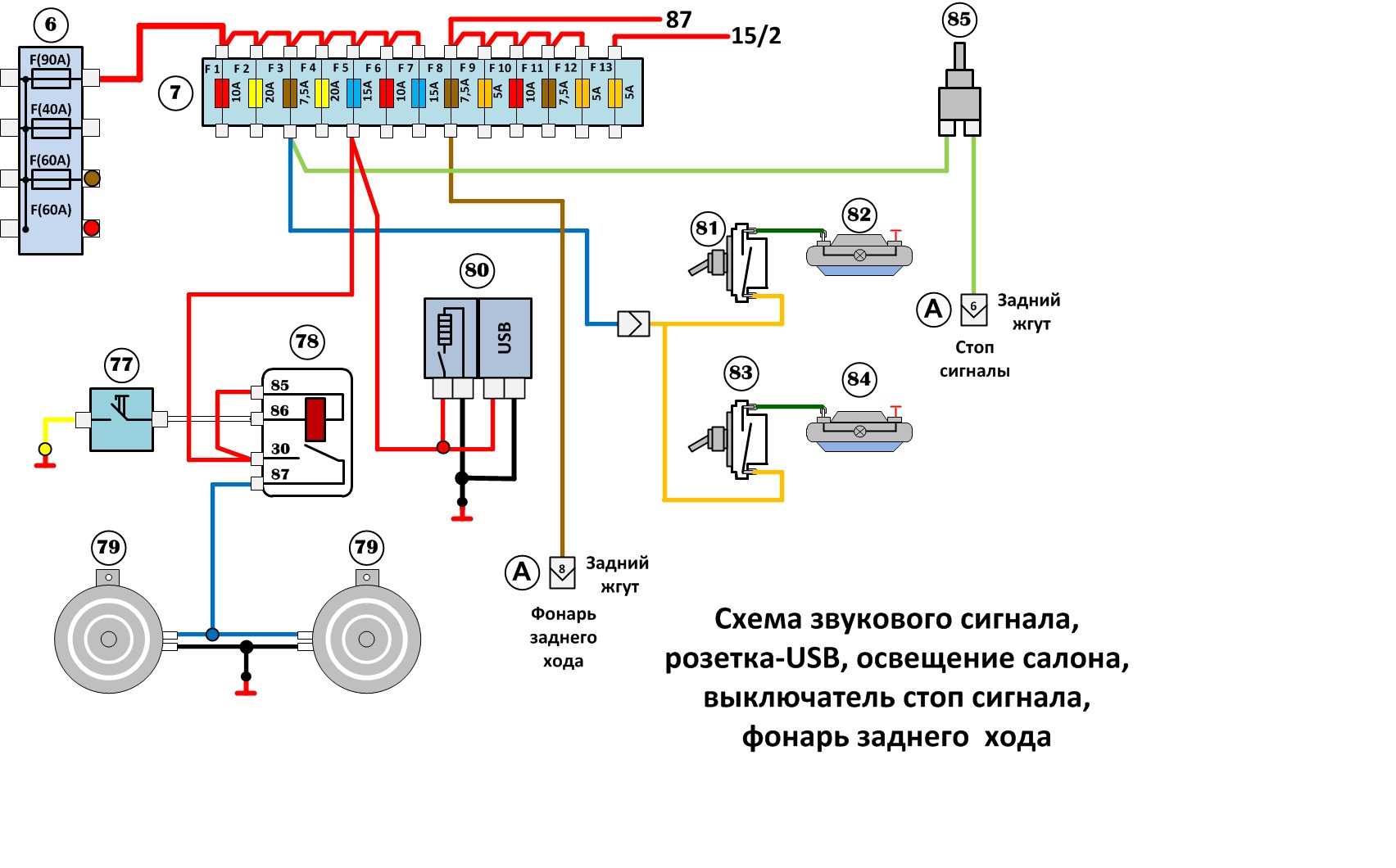

Приложение B. Схемы основной электрической системы (электрика УАЗ от Кувалды).

Как это работает

Прежде чем искать причины и находить способы выхода из сложившейся ситуации, не лишним будет понять принцип работы и устройства сигнала.

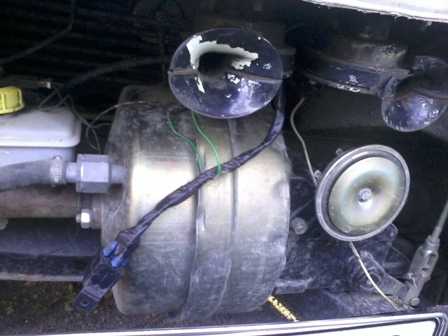

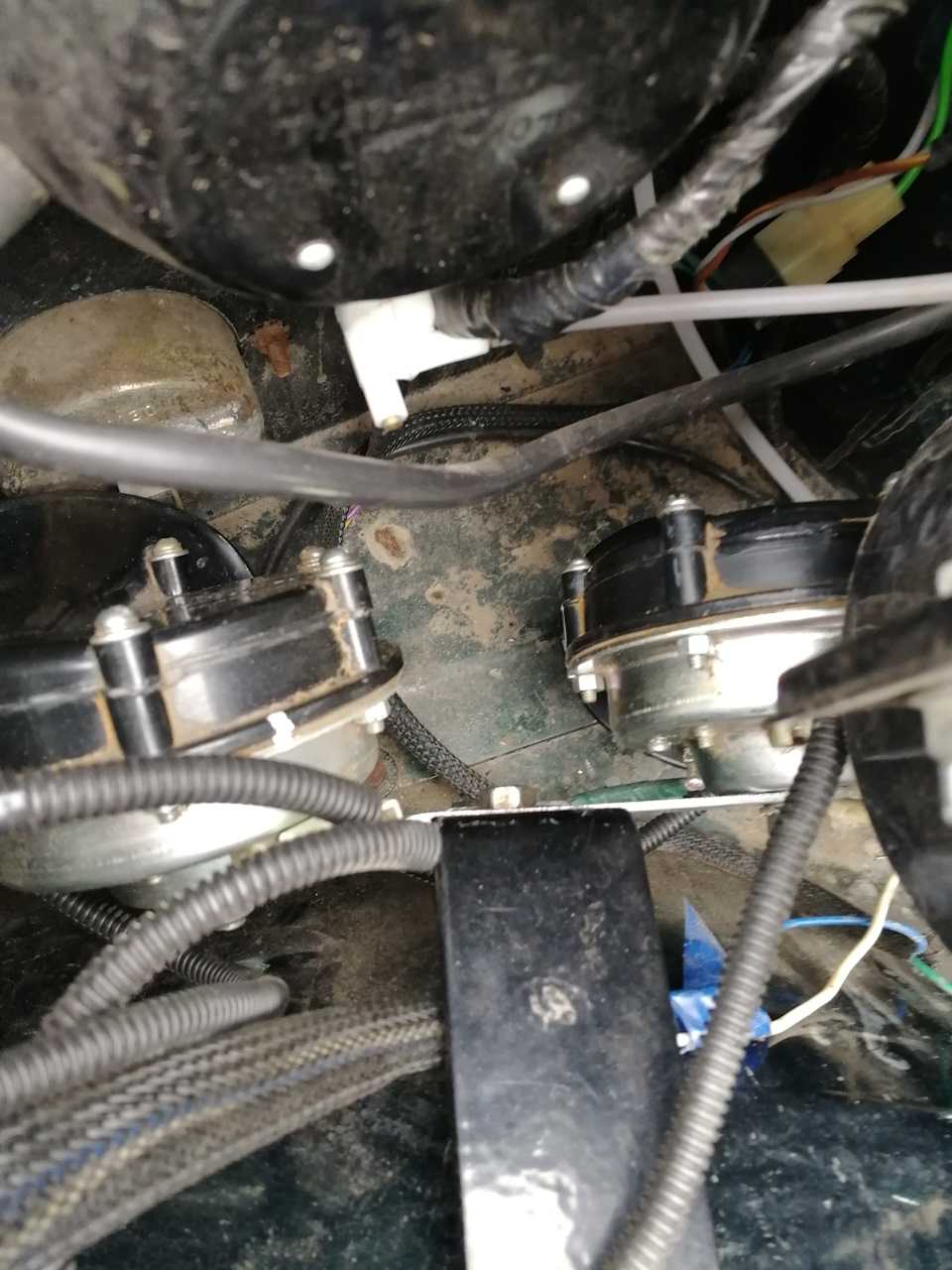

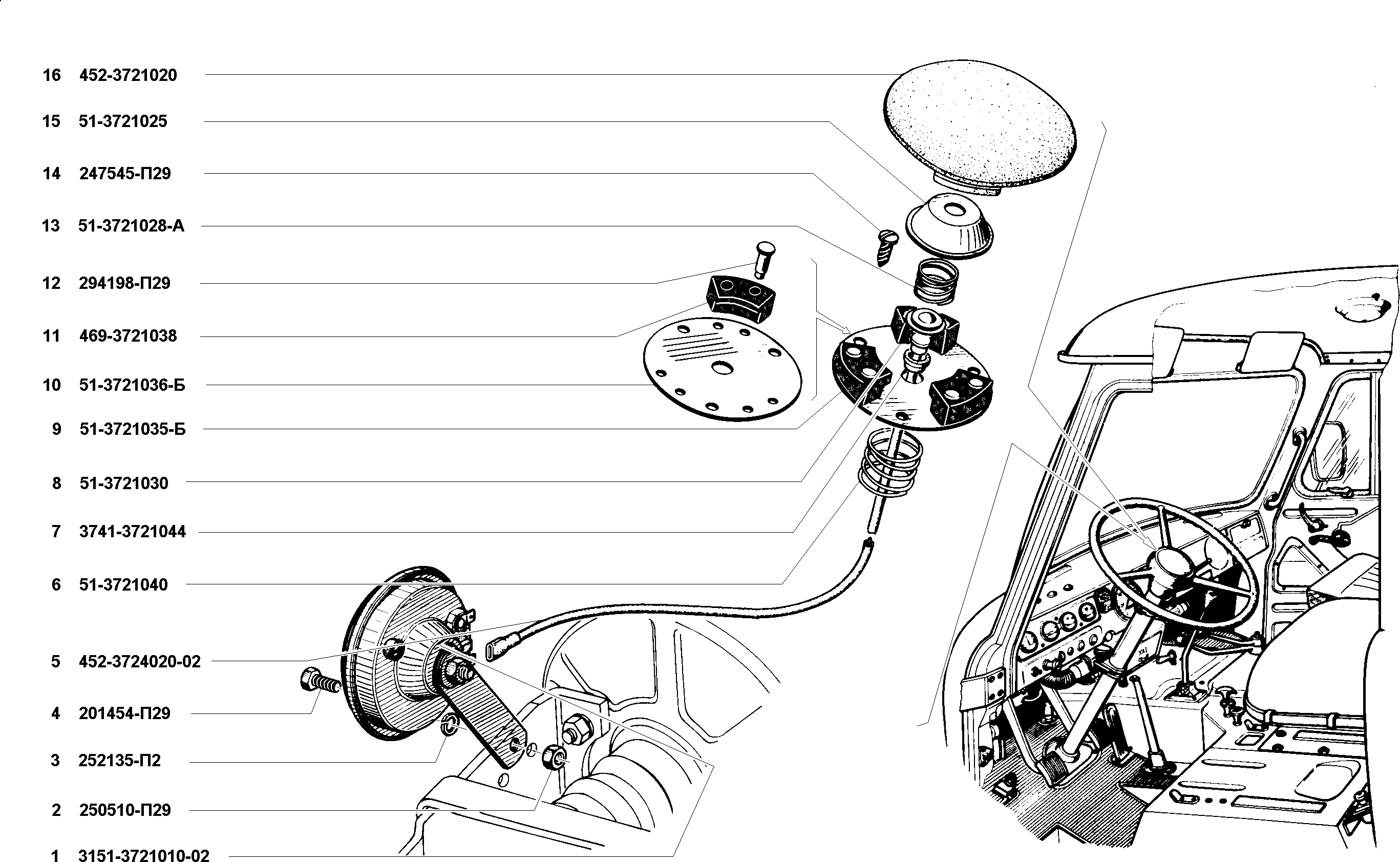

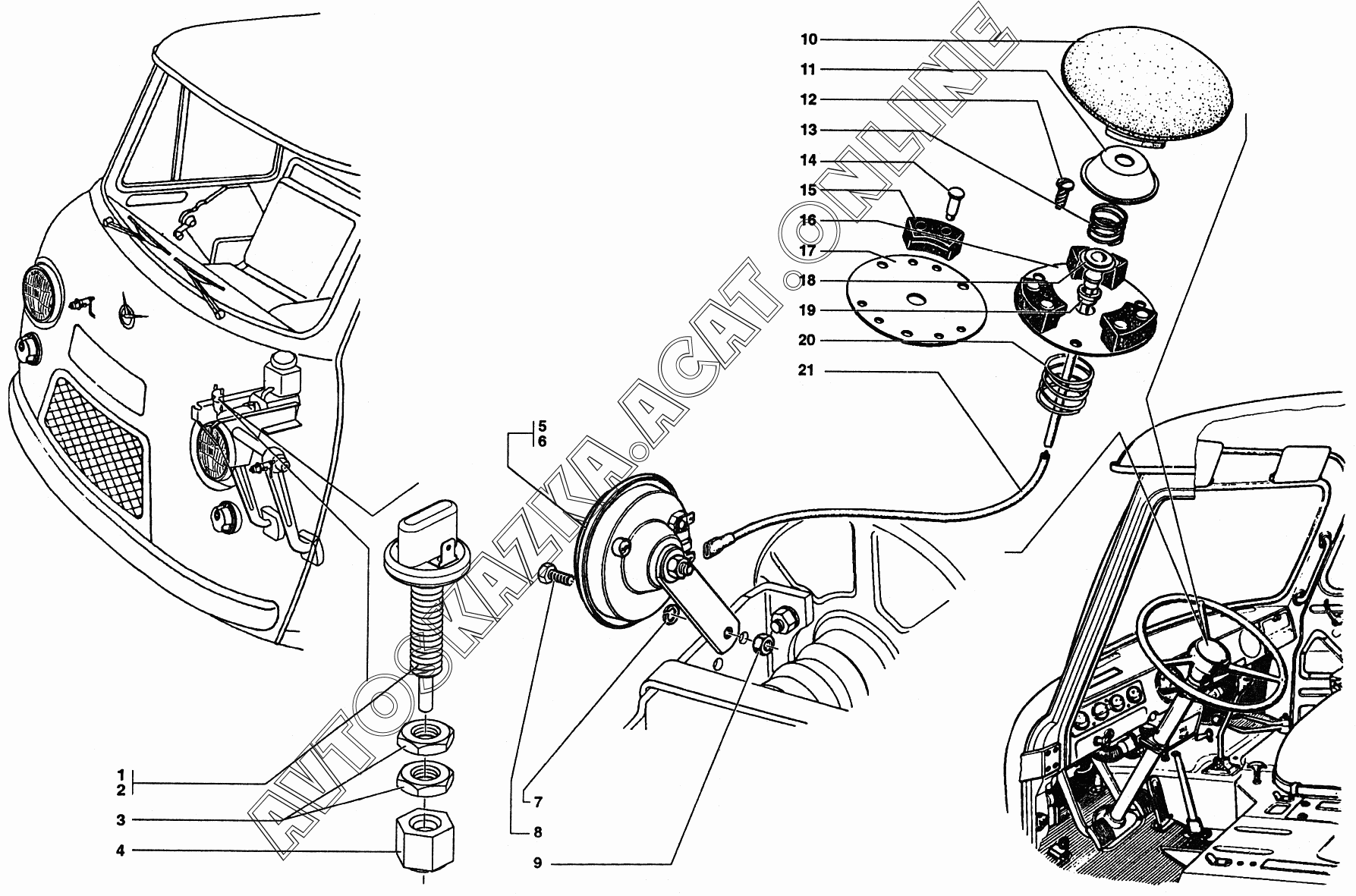

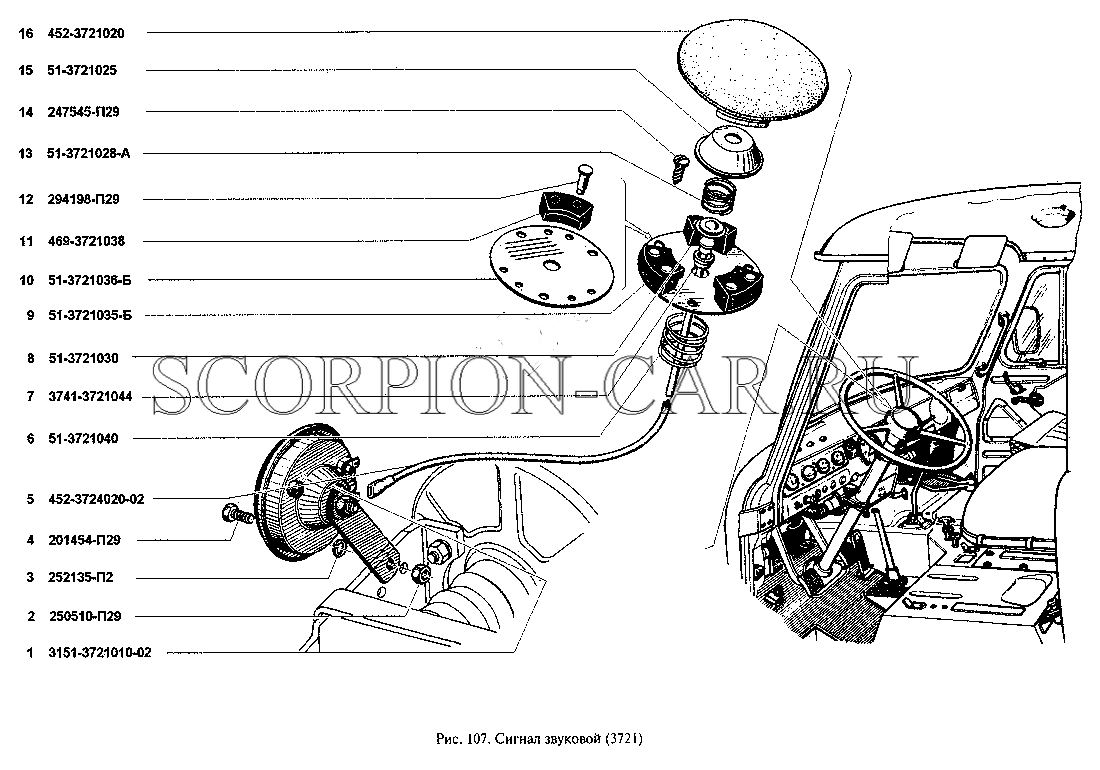

Конструктивно клаксон включает в себя достаточно обширный перечень элементов, среди которых можно выделить:

• якорь;
• стержень;
• сердечник;
• вольфрамовые контакты;
• корпус;
• конденсатор;
• реле;
• кнопка активации;
• резонансный диск;
• мембрана;
• контактные реле и пр.

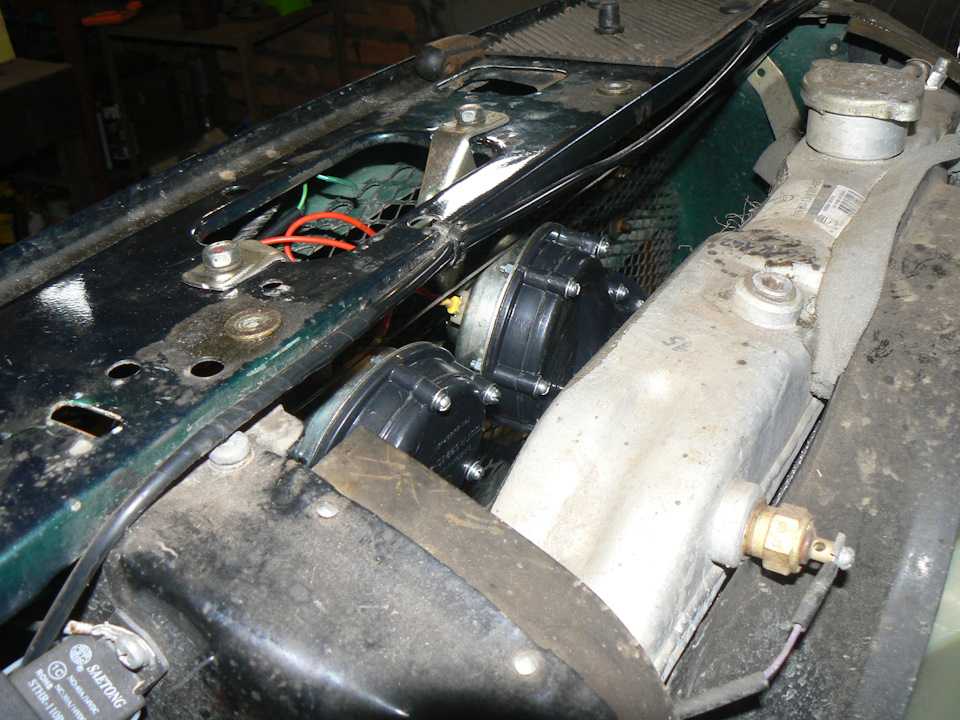

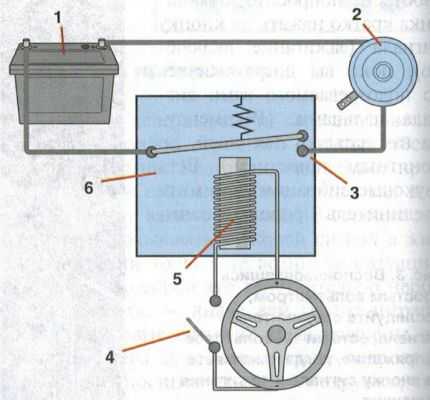

Когда водитель нажимает на специальную кнопку, ток идет через обмотку, тем самым намагничивается сердечник и подтягивается якорь. Вместе с якорем смещается стержень, прогибающий мембрану.

За счет специальной гайки размыкается контактная группа и происходит разрыв электроцепи. Далее ряд элементов клаксона возвращаются в свое исходное положение. Параллельно вновь замыкает контакты, и ток поступает на обмотку. Размыкание происходит в тот момент, когда водитель жмет на кнопку.

Для самого водителя все происходит куда проще. Он лишь нажимает на кнопку, и машина издает громкий характерный сигнал.

Подобные системы, имеющие разные сигналы, но идентичный принцип работы, используется:

• на Ниве;
• на Газели;
• автомобилях ВАЗ 2110;
• ВАЗ 2107;
• ВАЗ 2114;
• Рено Логан;
• Рено Сандеро;
• Лада Приора;
• Дэу Ланос;
• Лада Калина;
• Шевроле Лачетти;
• Шкода Фабия и пр.

Если звуковой сигнал неожиданно перестал работать, либо показывает явные признаки неисправностей, следует незамедлительно принимать меры.

Автомобилисту следует знать, какие бывают признаки неполадок и основные причины отказа клаксона издавать предупредительные звуковые сигналы.

Неисправен выключатель сигнала

Если сигнал не срабатывает при нажатии на рулевой выключатель, возможно выключатель вышел из строя. Для проверки выключателя необходимо произвести следующие действия:

1. Выключите зажигание и снимите крышку с рулевого столба, где расположен выключатель сигнала.
2. Проверьте состояние проводки, подключенной к выключателю. Убедитесь, что провода не оборваны и не повреждены.
3. Протестируйте сам выключатель, нажимая на него и слушая звуковой сигнал. Если сигнал не срабатывает, скорее всего, выключатель неисправен и требует замены.

Для замены выключателя сигнала можно приобрести новую деталь в автомобильных магазинах или обратиться в сервисный центр. Для производства замены рекомендуется обратиться к специалистам, так как это требует определенных навыков и инструментов.

Помните, что правильная работа сигнала на автомобиле является важным аспектом безопасности дорожного движения. Поэтому необходимо оперативно устранять неисправности сигнала, чтобы обеспечить безопасность и комфорт во время вождения УАЗ Буханка.

Что лучше — ГУР или ЭУР: в чем разница, какие преимущества

Есть 3 основные причины, почему лягушка или концевик может не работать:

• окислились контакты;
• появился нагар;
• образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

• Щелкает реле бензонасоса гранта



• Замена прокладки клапанной крышки камминз 2.8



• Обогрев лобового стекла рено логан 2



• Пежо 207 блютуз



• Нива шевроле тормоза в самом низу причины

Предохранитель в порядке

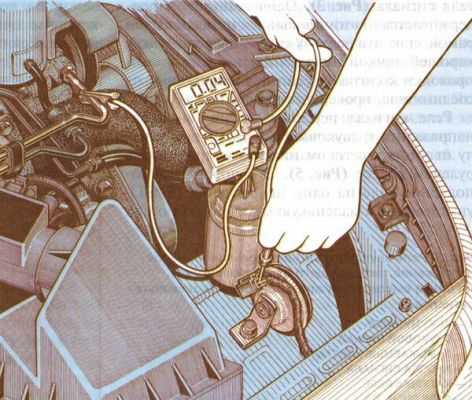

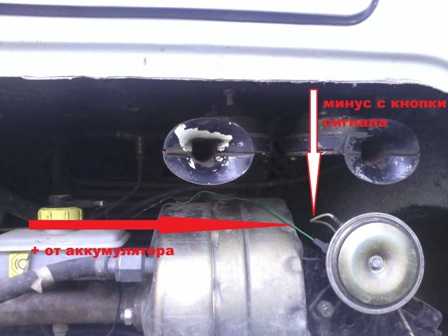

Теперь вам нужна 12-вольтовая диагностическая лампа или вольтметр. Вы также должны найти руководство по эксплуатации или, по крайней мере, графическое изображение электрической цепи сигнала.

Начните с проверки на 12 вольт соединителя сигнала.

_{Воспользовавшись простым вольтметром, исследуйте соединитель сигнала, есть ли 12-вольтовое напряжение, когда нажимаете на кнопку сигнала и зажигание включено.}

Одна ветвь цепи поддерживается автомобильной металлической рамой, так что вам нужно проверить между хорошей точкой заземления и соединителем проводки к сигналу. Если нет напряжения на соединителе, проверьте реле сигнала.

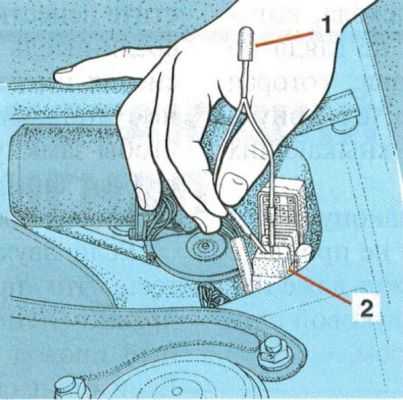

_{Проверьте12-вольтовое напряжение на реле сигнала, когда зажигание включено. 1 – диагностическая лампа. 2 – разъем реле сигнала.}

Реле сигнала переключает ток высокого напряжения к звуковым сигналам по сигналу от кнопки с током низкого напряжения в рулевом колесе. Это простое, однополярное реле на одно направление (SPST), упакованное в маленькую металлическую или пластмассовую коробочку с пятью соединителями с лепестковыми зажимами. Если вам не повезло, на вашем двигателе установлено реле, которое встроено в коробку предохранителей большего размера, которые также контролируют несколько других функций на вашем автомобиле, такие как фары или сигналы поворота. Эта деталь намного более дорогая. Проконсультируйтесь с инструкцией по эксплуатации, где находится реле, так как оно, как и блок предохранителей, может находиться почти везде под капотом или под приборным щитком – и не обязательно рядом с блоком предохранителей.

_{Реле звукового сигнала повышает низкое напряжение тока, идущего от кнопки сигнала, до более высокого, нужного для работы звуковых сигналов. 1– аккумулятор. 2 – звуковой сигнал. 3 –замыкаемые контакты. 4 – кнопка сигнала. 5 – катушка реле. 6 – реле.}

Простое SPST-реле должно иметь постоянное питание током в 12 вольт к нему, подводящий провод, который идет через жгут проводов к звуковому сигналу, другой подводящий провод, который идет к переключателю сигнала в рулевом колесе, и заземление. Проверьте, чтобы напряжение подходило к двум выводам реле и выходило из него через другие два вывода, когда нажимаете на переключатель. Если нет, попробуйте заземлить подводящий провод, который идет к кнопке сигнала, чтобы заставить реле втянуться. Если сигнал гудит, реле в порядке, но кнопка сигнала или его проводка неисправны. Вы сможете просто заменить реле, если проблема в нем. В противном случае вам придется проделать серьезную диагностическую работу, чтобы отыскать разомкнутую цепь.

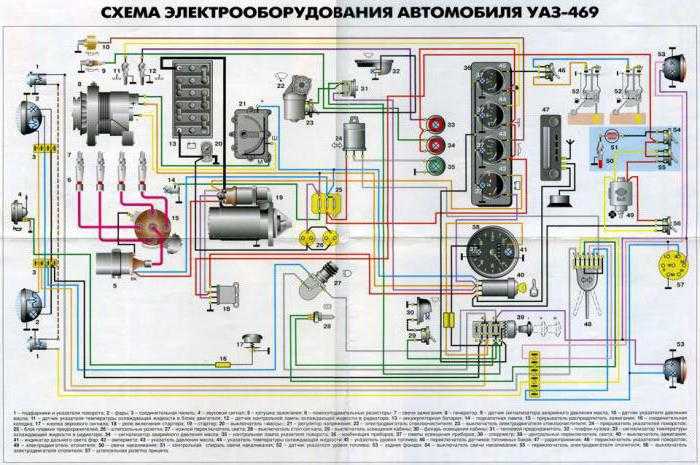

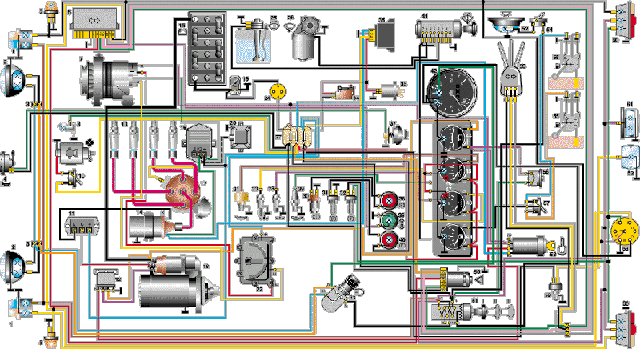

Схема проводки УАЗ буханка

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Схема электропроводки для буханки с карбюраторным двигателем

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Предохранители и реле

Общая схема расположения

Обозначение

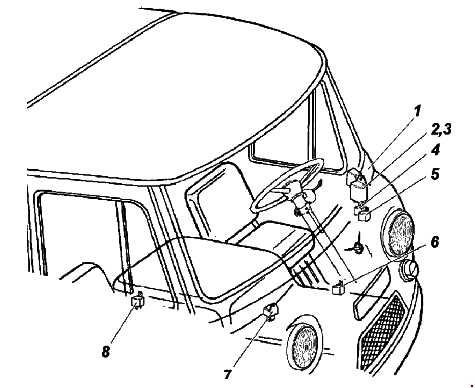

1. блок предохранителей;
2. прерыватель указателей поворота;
3. реле управления лампами АБС;
4. реле дальнего света;
5. реле ближнего света;
6. прерыватель стеклоочистителя;
7. реле заднего противотуманного фонаря;
8. реле стартера.

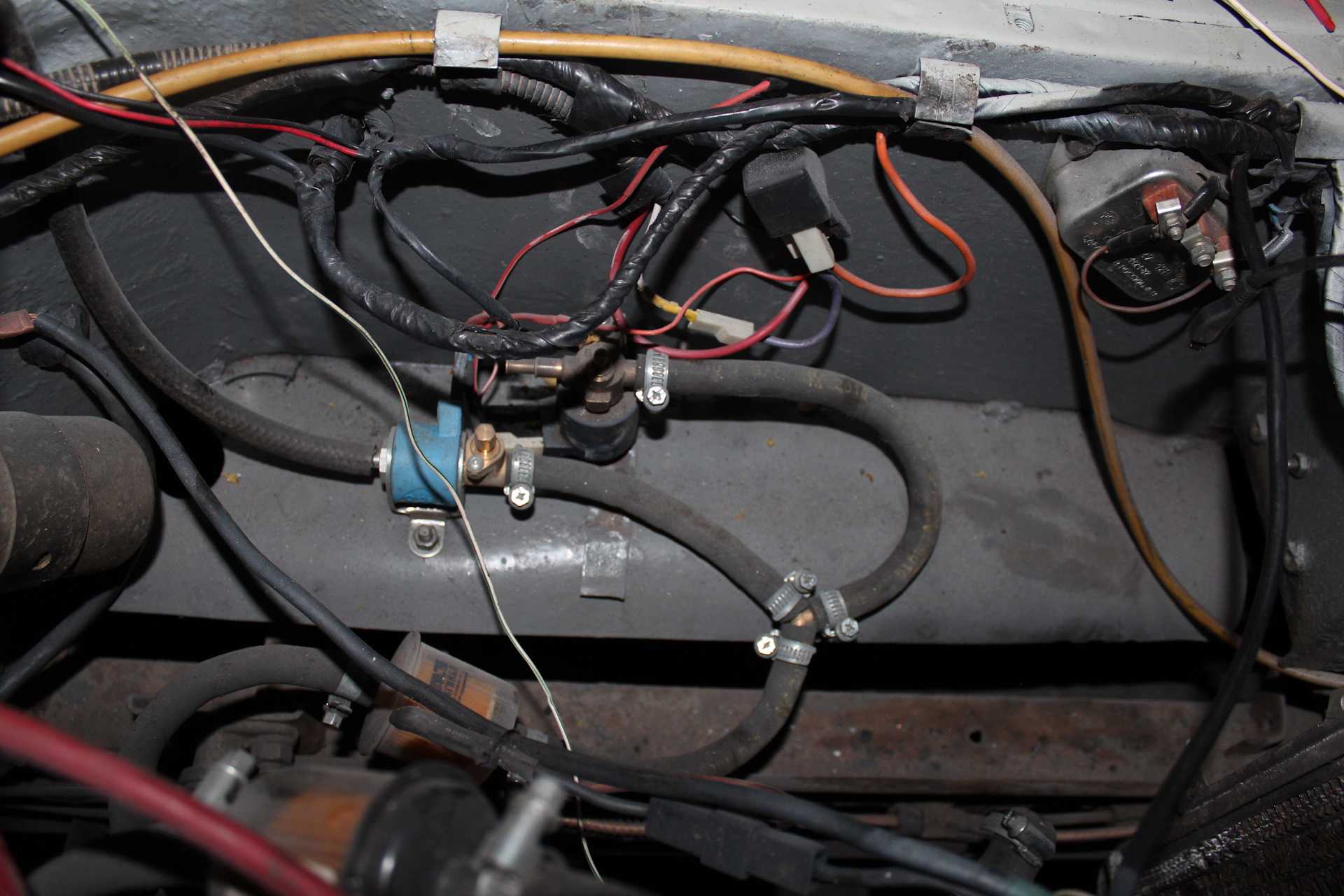

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

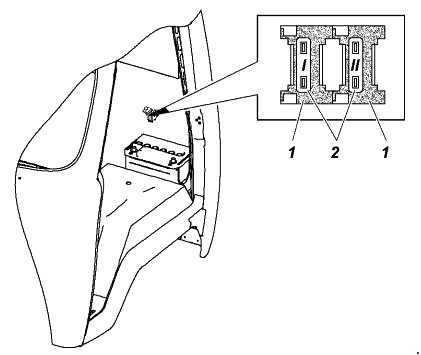

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

Схема

Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Для машин с двигателем ЗМЗ-40911 Евро-4.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

На этом статья закончена. А если хотите помочь дополнить материал, пишите всё в комментарии.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

Предохранительные устройства

Все предохранительные устройства собрали в одном месте на едином блоке, который располагается в салоне машины под приборной панелью слева от водительского сиденья.

При необходимости проверки предохранителей блока в темное время суток в нижней части панельной доски предусмотрена лампа. Не допускается эксплуатировать защитные устройства, не предусмотренные конструкцией автомобиля, а также выполнять проверку на наличие искры (замыкать проводку на массу).

Какие предохранители установлены в монтажном блоке

В электронную схему автомобиля входят следующие конструктивные узлы и детали:

• источник питания (аккумуляторная батарея);
• топливный насос;
• фильтр очистки горючего;
• форсунки;
• блок управления двигателем;
• катушка и свечи зажигания;
• датчики холостого хода, коленвала, и дроссельной заслонки;
• тахометр;
• вентилятор для охлаждения радиатора;
• реле управления мотором вентилятора;
• контрольный индикатор работоспособности силового агрегата автомобиля;
• разъем для диагностики.

Монтажный блок предохранителей «Буханки» представлен в виде линейки с защитными устройствами, которая закреплена на раме автомобиля простой гайкой. Если стали появляться сбои в работе электрического узла автомобиля, первым делом проверяют функциональность предохранителя, отвечающего за конкретное электронное устройство. В случае, если элементы защиты монтажного блока работают исправно, значит, нужно проверить работоспособность самого электрооборудования. Если и оно в порядке, то остается вариант обследовать на целостность электрическую часть оборудования при помощи прибора – тестера.

Схема для ЗМЗ-409

1 — аккумуляторная батарея

2 — выключатель (замок) зажигания

3 — плавкий предохранитель

4 — диагностическая колодка

5 — электронный блок управления двигателем

6 — топливная форсунка

7 — топливная форсунка

8 — топливная форсунка

9 — топливная форсунка

10 — регулятор холостого хода

11 — катушка зажигания

12 — катушка зажигания

13 — свеча зажигания

14 — свеча зажигания

15 — свеча зажигания

16 — свеча зажигания

17 — комбинация приборов

19 — сигнальная лампа ПРОВЕРЬТЕ ДВИГАТЕЛЬ

20 — датчик температуры воздуха во впускной трубе

21 — датчик температуры охлаждающей жидкости

22 — датчик массового расхода воздуха

23 — датчик детонации

24 — датчик положения дроссельной заслонки

25 — датчик положения распределительного вала

26 — датчик положения коленчатого вала

27 — реле топливного насоса

28 — главное реле системы управления двигателем

29 — плавкий предохранитель

30 — топливный насос

31 — выключатель массы

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

1. Проверяют аккумуляторную батарею на наличие зарядки.
2. Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
3. Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.

Но не стоит забывать о самих предохранителях в монтажном блоке автомобиля. Возможно дело в них. Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание), электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым. Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.

Порядок расположения защитных устройств в монтажном блоке.

№ п/п	За что отвечает	Примечание
1	Резервный разъем
2	Габаритное освещение	Левая сторона
3	Ближний свет	Левая сторона
4	Дальнее освещение	Левая сторона
5	Противотуманки	Левая сторона
6	Лампа для подсветки места установки монтажного блока	Левая сторона
7	Стоп-сигналы задних фонарей	Левая сторона
8	Аварийная сигнализация	Левая сторона
9	Клаксон (звуковой сигнал )	Левая сторона
10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления	Левая сторона
11	Отвечает за прикуриватель	Левая сторона
12	Задняя противотуманка (при наличии)	Левая сторона
13	Резервный разъем
14	Резервный разъем
15	Габаритное освещение	Правая сторона
16	Ближний свет	Правая сторона
17	Дальнее освещение	Правая сторона
18	Противотуманки	Правая сторона
19	Задний ход (белый свет)	Правая сторона
20	Указатели поворотов (справа и слева)	Правая сторона
21	Работа отопительного прибора	Правая сторона
22	Мотор дворников и омыватели лобового стекла	Правая сторона
23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства	Правая сторона
24	Резервный разъем	Правая сторона
25	Работа приборов и сигнализаторов (датчиков)	Правая сторона
26	Резервный разъем	Правая сторона

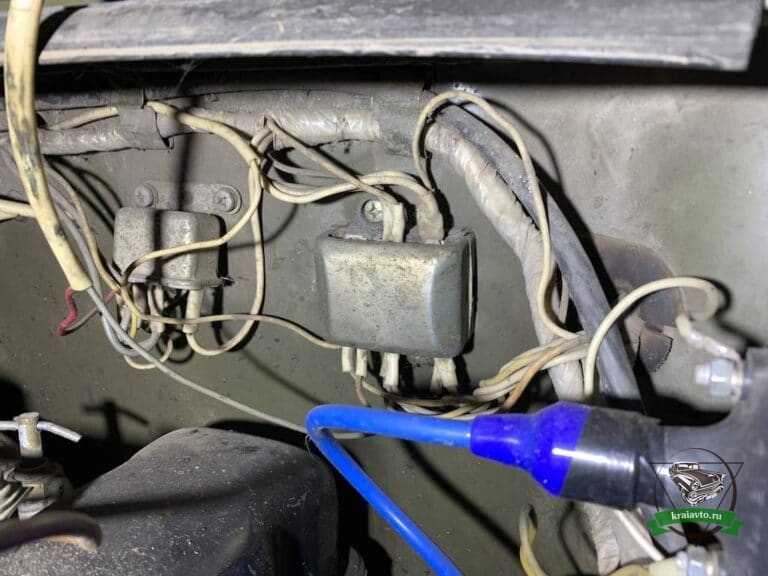

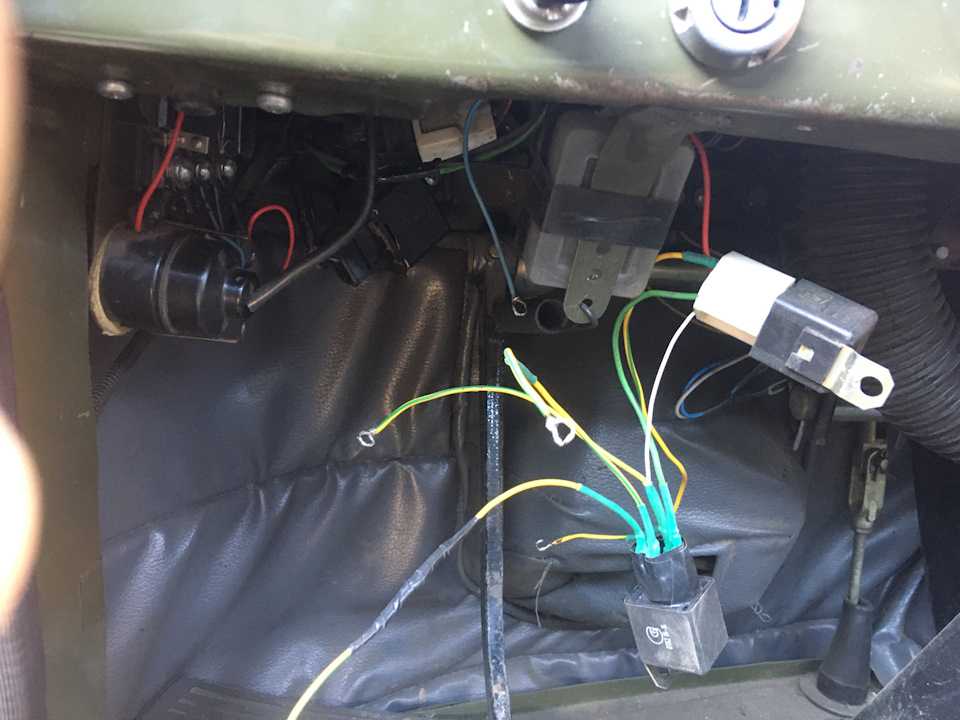

За правильную работу того или иного электрического узла несет ответственность не только предохранитель, нужно еще учитывать дополнительно установленные реле, например, бензонасоса, зарядки, стартера и поворотов. Где находятся реле?

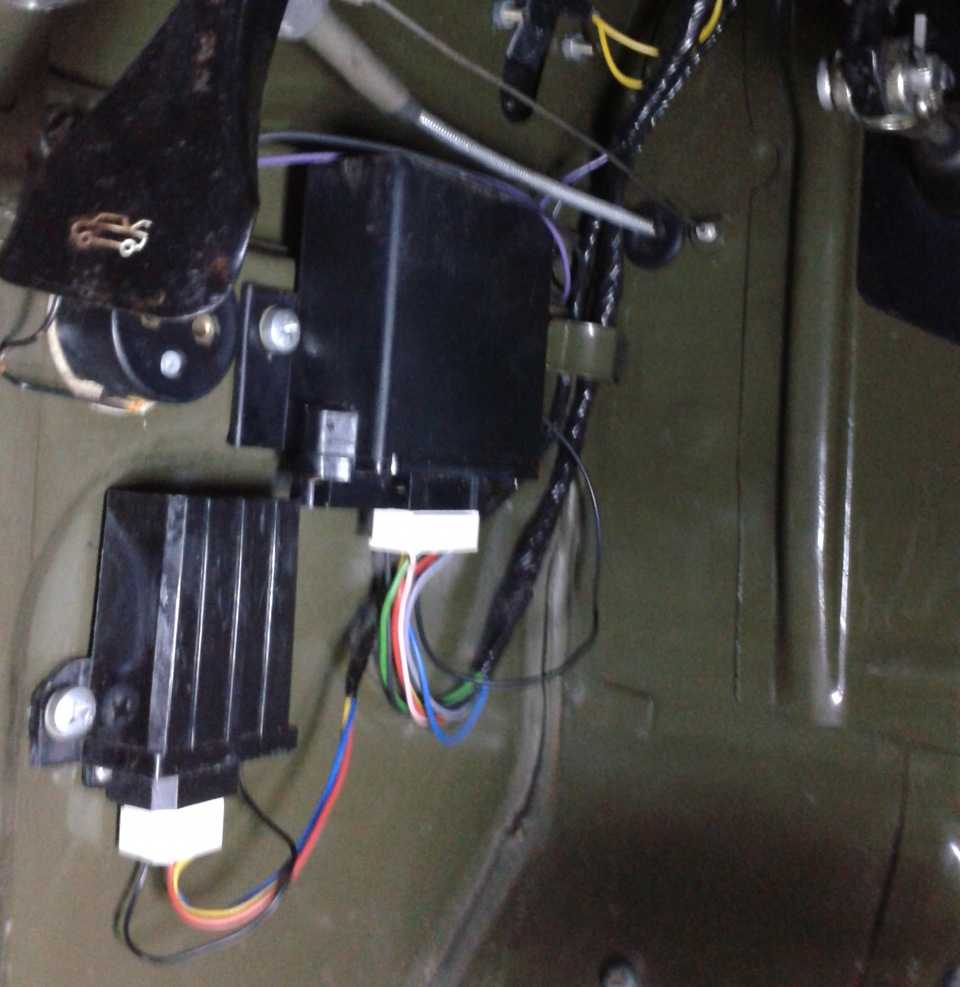

Управляет процессом подачи топлива и его отключением. В большинстве случаев монтируется под капотом возле АКБ, но некоторые устанавливают в салоне авто рядом с монтажным блоком.

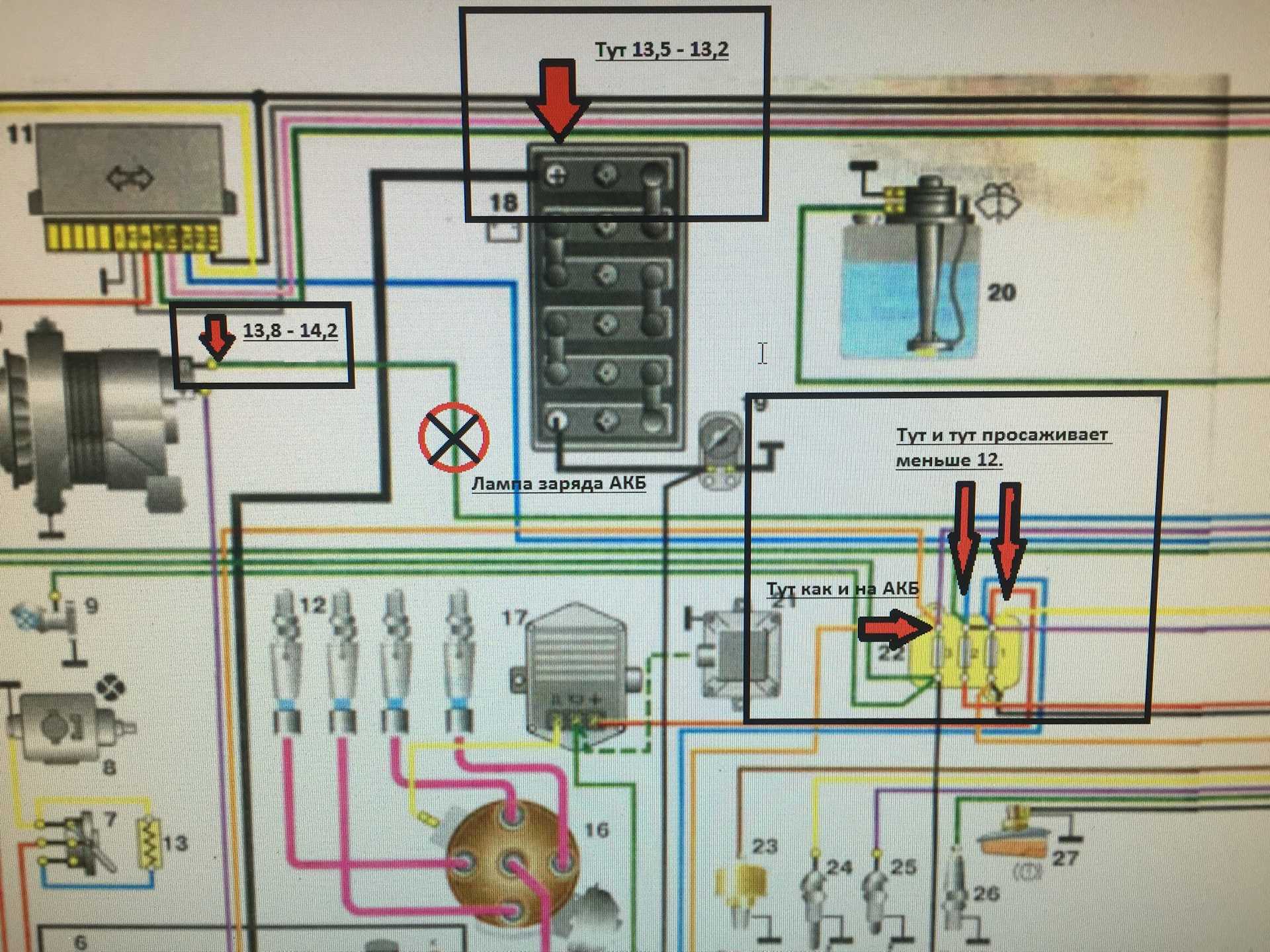

В его состав входят три элемента: реле обратного тока, регулятор, ограничитель. Их задача состоит в том, чтобы предостеречь генератор авто от перегрузок, а также контролирует силу тока в пределах от 13,8 до 14,8 В. Находится в передней части машины под капотом возле регулятора.

Расположен в левой части возле двигателя. Предназначен для ограничения работы стартера в случае подключенного источника тока. Проводка от реле стартера подходит к катушке. Это усиливает искру при запуске мотора.

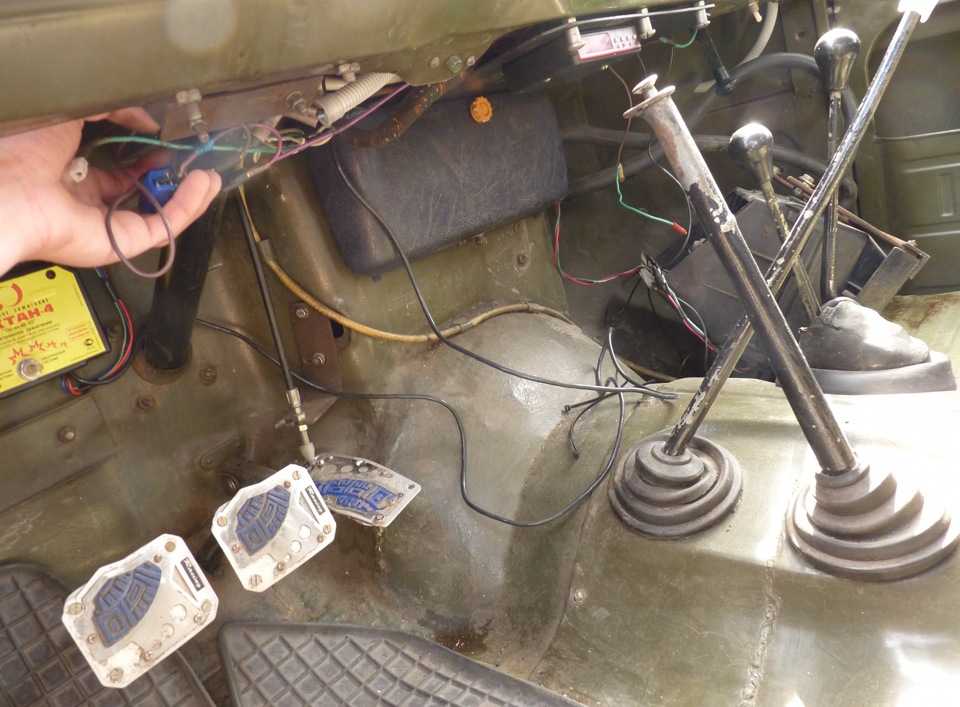

Под панелью приборов…

…снимаем наконечники проводов с выводов выключателя.

Нажав на педаль тормоза, отворачиваем и снимаем пластмассовый буфер выключателя.

Устанавливаем выключатель в обратной последовательности. Регулировочной гайкой выставляем выключатель в такое положение, чтобы при отпущенной педали тормоза его кнопка была утоплена до буфера. Провода подсоединяем в произвольном порядке.

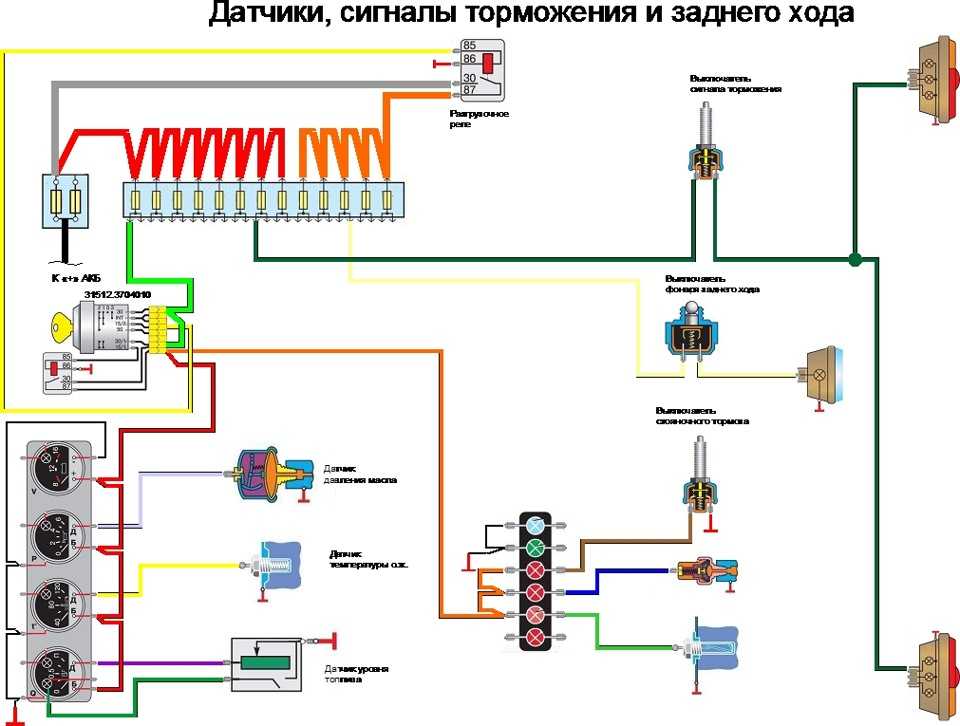

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Способы устранения неполадок

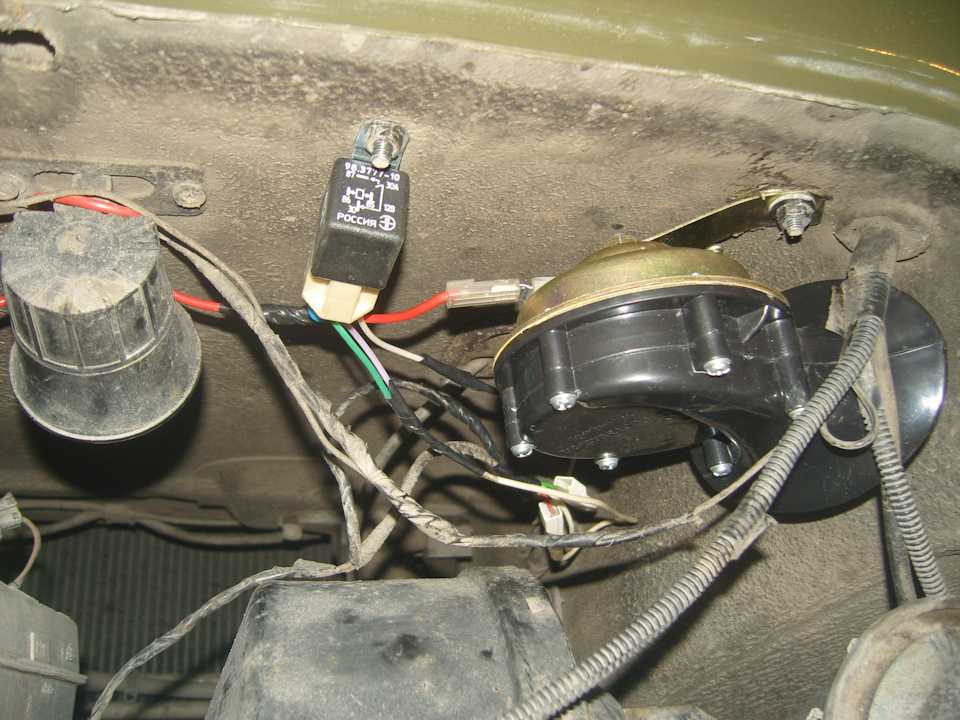

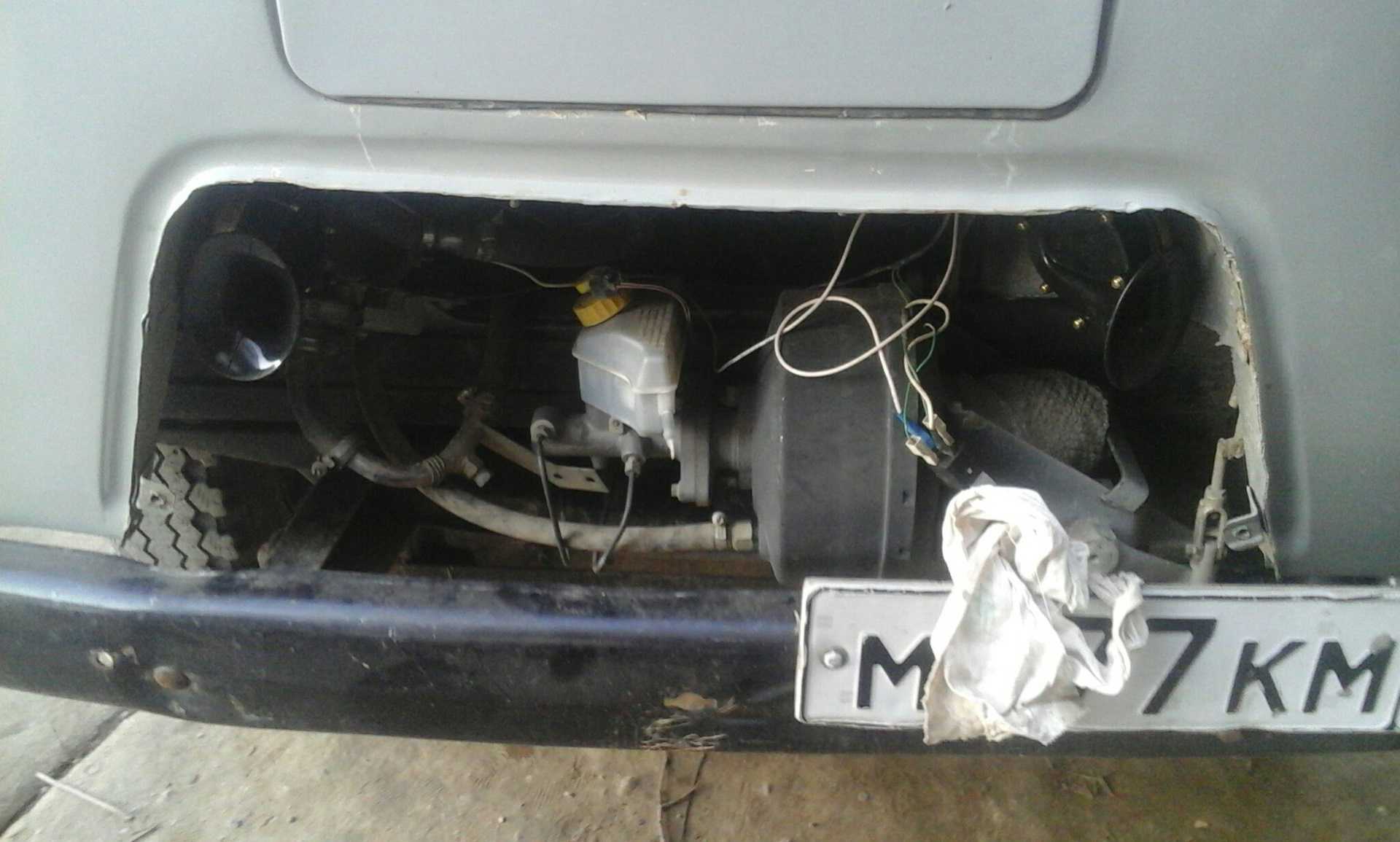

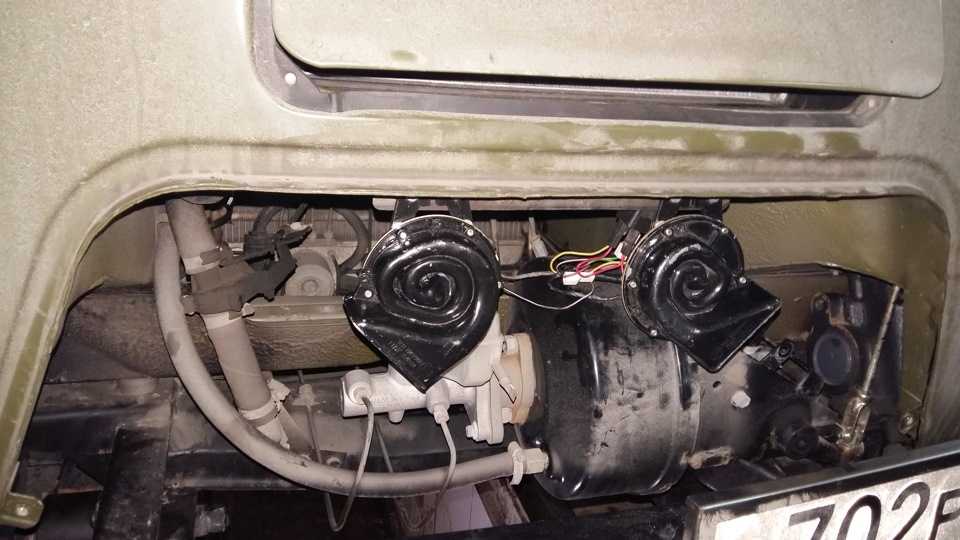

Если звуковой сигнал на УАЗ 469 перестал работать, причиной этой проблемы могут быть различные неполадки. В данном разделе мы рассмотрим несколько способов устранения этих неполадок.

1. Проверьте предохранители. Возможно, проблема с звуковым сигналом связана с перегоревшим предохранителем. Проверьте состояние предохранителя, и если он испорчен, замените его новым.
2. Проверьте проводку. Проверьте состояние проводов, соединяющих звуковой сигнал с бортовой сетью автомобиля. Убедитесь, что провода не повреждены или обрываются. Если найдены повреждения, замените провода или восстановите их целостность.
3. Проверьте кнопку звукового сигнала. Убедитесь, что кнопка звукового сигнала работает должным образом. Проверьте, что она нажимается и отпускается легко, без заеданий. Если кнопка повреждена или заедает, замените ее новой.
4. Проверьте сам звуковой сигнал. Возможно, сам сигнал поврежден или неисправен. Попробуйте подключить другой рабочий сигнал для проверки. Если новый сигнал работает, замените старый сигнал новым.
5. Обратитесь к специалистам. Если вы не можете самостоятельно выявить и устранить неполадку, рекомендуется обратиться к сервисному центру или квалифицированным специалистам, которые помогут вам с диагностикой и ремонтом звукового сигнала УАЗ 469.

Следуя этим способам, вы сможете выявить и устранить неполадки с звуковым сигналом на УАЗ 469, возвращая автомобилю его функциональность и безопасность на дороге.

Где Находится Блок Предохранителей Уаз Буханка
