Расположение меток грм ваз 2110 8 клапанов

Как определить ВМТ без использования меток

#1 mih24061986

• Наши пользователи
• Cообщений: 458
• Пол: Мужчина
• Авто: Opel Record 1.8S
• Реальное имя: Михаил
• Место жительства: Вятка

Когда то давно у меня самопроизвольно открутилась шестеренка коленвала(бывает и такое). Шпонка которая стопорит шестеренку на валу потерялась, заменили выточеной(то есть самопальной). Оказалось так делать не надо, вообщем под нагрузкой она деформировалась и раскатала желоб на валу, и получается что шестеренка на валу немного люфтит, то есть шестеренку можно руками немного туда-сюда покрутить.

P.S. Сильно заметна разница на один зуб в плане динамики.

Наши пользователи
Cообщений: 1 460

Наши пользователи
Cообщений: 458

#4 k_s

Наши пользователи
Cообщений: 1 405

• Пол: Мужчина
• Авто: REKORD E1
• Реальное имя: Александр
• Место жительства: Петербург, Киев, Винница

Дело в том, что когда поршень в ВМТ, то при этом поворот колена влево- вправо на несколько градусов на глаз не приводит к видимому перемещению поршня!Потому, чтоб всетаки уловить эту точку и желателен часовой индикатор.

Как?. Достаточно установить поршень на одну и туже высоту при левом повороте колена, а потом при правом. (Например на 3см ниже ВМТ)При этом сделать две метки на маховике, сотв. левому и правому положениям. Потом тупо на наховике находим середину между этими метками.Ты получил истинную метку ВМТ.

#5 дядя Вова

Наши пользователи
Cообщений: 1 460

смастерить подобие индикатора стрелочного типа -как два пальца об асфальт.в пацанском возрасте наблюдал как отец из жести и болтика с гаечкой соорудил точный прибор для установки зажигания на мотоцикле(потому как приспособа шедшая в комплекте ключей для этой техники была безвозвратно утеряна мною ж)вырезается и градуируется сектор,делается стрелка-оськой служит болтик.

очень много двигателей кстати имеют разметку на маховике для установки ВМТ и градуировку для установки момента зажигания или впрыска.

#6 zub733

Наши пользователи
Cообщений: 1 998

• Пол: Мужчина
• Авто: Opel Rekord 19N 35 Jahre, Zwei Türen {amp}amp; Ксюхо»Кыз-бола»
• Реальное имя: Серхио
• Место жительства: Ростов-на-Дону Россия

#7 дядя Вова

Наши пользователи
Cообщений: 1 460

не помню шариков на махайле движка 1.8.но сам маховик, со стороны поддона, можно сняв защитку размечать как угодно,если неправ -поправьте. давненько уже невидел 1.8-мог позапамятовать,или путать.

Сообщение отредактировал дядя Вова: 23 Сентябрь 2011 — 18:52

#8 k_s

Наши пользователи
Cообщений: 1 405

Когда-то игрался с разными распредвалами, так стояла задача точного снятия фаз газораспределения.Тогда и был рассчитан, расчерчен контрастной краской и залакирован термолаком мой маховик.Теперь снятие фаз-детская забава, а освещение стробоскопом дает возможности считывать непосредственно цифры углов.

Наши пользователи
Cообщений: 1 998

Наши пользователи
Cообщений: 458

Неисправности ремня

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

• бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
• бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Угол опережения выставляется при включенном двигателе без движения автомобиля с вращением коленвала 820-900 оборотов. Величина угла – от 0 +/- 1 до верхней отметки. Если угол установлен неправильно, двигатель будет испытывать перегрев, снизится мощность, увеличится расход топлива, проявится детонирование.

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

1. Освободить привод газораспределительного механизма от футляра.
2. Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
3. Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
4. Метка на масляном насосе должна совместиться с приливом блока цилиндра.
5. Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
6. При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
7. Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

При работе с током необходимо соблюдать технику безопасности: наденьте резиновые перчатки и выбирайте инструменты с прорезиненными ручками.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

• проконтролировать контакты (только при выключенном зажигании);
• внутри модуля необходимо узнать напряжение на клемме С и В;
• чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
• при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Узел зажигания ВАЗ 2110 не подлежит ремонту, возможна только полная замена на новое устройство!

https://youtube.com/watch?v=aIOMGBmM3SM

Настройка зажигания ВАЗ 2101-07 самостоятельно. Секреты регулировки

На автомашине ВАЗ 2101-07 установлен трамблер, регулирующий угол опережения зажигание, как правило, для его остановки используют стробоскоп и ключ на 38 мм, в статье рассказывается, как можно обойтись без этого, используя подручные инструменты.Трамблер (в просторечье бегунок) устанавливается на старых карбюраторных моделях автомобиля, где нет электронного регулятора зажигания. Сейчас в автосервисах не осталось специалистов по его регулировке, но это можно сделать самостоятельно.

Принцип работы

Трамблер распределяет импульсы, поступающие от катушки зажигания по свечам автомобиля. Внутри его находится контактный прерыватель (бегунок). Он приводится в действие от шестерни привода автомобиля, куда вставлен хвостовик трамблера. На крышке распределителя зажигания крепятся высоковольтные провода, идущие к свечам блока цилиндра.

Важно правильно отрегулировать зажигание:

• Раннее зажигание замедляет поднимание поршня вверх.
• Позднее зажигание после прохождения поршнем мертвой точки, приводит потери энергии возгорания.
• Оптимальный режим начало опускания поршня, после прохождения мертвой точки.

При неправильной регулировке:

• Расход бензина увеличивается.
• Мощность двигателя падает.
• Уменьшается ресурс эксплуатации двигателя.

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

На коленчатом вале расположены три метки:

• Короткая черта опережение зажигания 100.
• Средняя – 50.
• Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Определение ВМТ без ключа

Можно использовать простой метод установки ВМТ, без ключа. Для этого из цилиндра 1 или 3 вывинчиваем свечу, а на ее место вставляем пробку (из резины, бумаги, дерева), затем рывками прокручиваем коленчатый вал с помощью стартера, пробка вылетает из отверстия цилиндра. Значит, он находится в ВМТ.

Условно проводим линию от наружного контакта бегунка в сторону крышки трамблера с номером 1 или 3. Закрываем крышку, фиксируя пружинными защелками.

Для проведения точной регулировки опережения зажигания прогреваем двигатель, не выключая его, чуть ослабляем гайку (ключ 13 мм), затем затягиваем гайку крепления трамблера к блоку цилиндров.

Чтобы уменьшить угол опережения зажигания надо повернуть корпус вправо, для увеличения – влево. Затем затягиваем гайку крепления на корпусе двигателя.

Контрольной лампой, которую можно сделать самостоятельно, можно также провести регулировку. Проверяем сначала зазор в контакте прерывателя (0,35-0,45 мм).

Затем один из проводов подключаем к низковольтному проводу катушки зажигания, второй – к «массе» автомобиля. Включаем зажигание (двигатель не заводим), медленно поворачиваем корпус распределителя, лампа должна загореться, контакты сомкнуты, тухнуть, контакты разомкнуты.

Окончательную регулировку зажигания делаем на ровной дороге. На скорости 50 км/час включаем 4-ю передачу и давим на педаль «газа». Детонация двигателя не должна превысить 3 сек, если она больше – уменьшаем угол, при отсутствии детонации – увеличиваем угол.

Угол регулировки зажигания зависит от марки и качества бензина, состояния автомобиля. Настройка позволяет выбрать оптимальный вариант, увеличивающий мощность двигателя, сокращающий потребления топлива.

Пожалуйста, оцените этот материал!

Замена ремня привода ГРМ двигателя на автомобилях ВАЗ 2108, 2109, 21099.

ГРМ (газо-распределительный механизм) устанавливается на 8 клапанные ДВС автомобилей Ваз 2108, 2109 и 21099. Ремень ГРМ отвечает за передачу вращательного момента от коленва на распределительный вал, который управляет работой клапанов. И через ремень ГРМ передается вращение насоса помпы охлаждения двигателя. При эксплуатации автомобиля ремень подвержен износу и требует периодической замены. Интервалы замены в технической литературе разнятся от 75тысячь км до 100 тысяч километров. Лучше менять через каждые 50 тысяч километров. И через каждые 15тысячь проводить осмотр и дефектовку.

Замена ремня ГРМ на ВАЗ 2109 является  простой операцией, ремонт грм требует соблюдения определенных шагов и точного выставления меток (ГРМ) ваз 21099. Для начала необходимо обеспечить доступ к шкиву привода газораспределительного механизма. После этого можно приступать к замене ремня.

Заменяемый ремень должен иметь такие же размеры и характеристики, как и оригинальный. Рекомендуется приобретать ремни от проверенных производителей, чтобы гарантировать качество и надёжность.

Подготовительные работы перед установкой нового ремня ГРМ ВАЗ 2109

Перед установкой нового ремня ГРМ необходимо подготовить инструменты, Ключ на 10 рожковый, накидной, головку с трещоткой. Головку 19 для откручивания шкива от ремня генератора и 17 для ролика натяжителя ремня ГРМ. Ключ для регулировки натяжения ремня ГРМ ВАЗ 2108-10 Автом-2 112271 или аналог.

Ключ для затяжки ремня ГРМ Ваз

Можно изготовить самому из  стальной проволоки. Или два болта под отверстие на натяжной ролике. Ключ на 13 чтобы ослабить гайку от генератора. 10 чтобы ослабить ремень генератора полностью.

Поставьте автомобиль на ровную поверхность, установите упоры под колёса, поставьте на ручной тормоз. Нужно ослабить ремень генератора.

1.Открутите защитный пластмассовый  кожух 3 болта ключ на 10

Важно посмотреть не сползает ли ремень с зубчатого шкива распредвала, если есть значительный износ с боков  по ширине ремня. Это означает что помпа установлена неправильно или ремень ГРМ не параллельно шкиву коленвала или распредвала

2. Открутите колесо чтобы был доступ к шкиву коленвала.

Если вы хотите выставить метку по первому поршню. Вам нужно первый цилиндр подвести к верхней мертвой точке в такт сжатия. Это возможно только если установлен ремень грм. Без ремня такт сжатия поймать не возможно.Соответственно следующие поршни будут 2 такт расширения, выпуска и такт впуска. Можно выкрутить все свечи зажигания. На первую вместо свечи плотно воткнуть мокрую тряпку. Или пробку.  Ври вращении коленвала пробка или мокрая тряпка должна от давления вылететь. Это и будет такт сжатия в верхней мертвой точке первого цилиндра. Отвёрткой через свечное отверстие проверяете поршень вращая коленвал. Смотрите на маховике есть риски ВМТ.

Чтобы зафиксировать коленвал для откручивания болта шкива от генератора, можно вставить в технологическое отверстие на кожухе сцепления маленькую монтировку или крепкую отвертку. Можно включить передачу (КПП) и нажать на тормоз. Есть ещё один способ но он экстремальный, опытные мастера пользуются этим способом. Установить баллонный ключ на болт шкива коленвала, отойти подальше и прокрутить стартер. Ключ ударится об тягу подвески и спокойно открутится.

4. Открутите болт на 19 против часовой стрелки от шкива коленвала, снимите шкив генератора.

5. Ослабьте гайку на 17 ролика натяжителя ремня. Нужно оценить состояние ремня (ГРМ). Запомните в какую сторону крутился ремень и если вы устанавливаете старый ремень. Можно нарисовать маркером стрелку. Запрещено загибать ремень изнутри чтобы разглядеть трещины.

При сильном загибании ремня ГРМ с внутренней стороны рвутся нити и появляются микротрещины.

Осмотрите ролик натяжения ремня

Прокрутите его рукой, послушайте есть ли шум. Подшипник ролика может быть без достаточной смазки. Со временем смазка подшипника высыхает. Посмотрите есть ли люфт подшипника. Если подшипник ролика  не изношен то можно аккуратно снять пыльники от подшипника тонким и острым предметом не повреждая пыльник. Очистить старую смазку. можно продуть бензином или воздухом. Смазать качественной смазкой и собрать пыльники.

Нужно осмотреть сальник распредвала и сальник коленвала. Если там есть утечка масла то нужно заменить их. Так как попадание жидкости в ремень ГРМ может испортить его.

Проверка меток ГРМ на одном видео

4 года назад

Добро пожаловать!

Ремень ГРМ – это важная часть механизма Газо-Распределения, вить благодаря ремню по сути двигатель то и работает, на данный момент качество у ремней разное и цена от этого вообще никак не зависит, хватает ремни ГРМ у многих по разному, но всё же осмотр ремня периодически проводить нужно и искать, нет ли на нём никаких трещин, следов того что он размахрился, если Вы будете уделять ремню ГРМ небольшое внимание, то всегда будете уверенны в своём автомобиле. Примечание!

Поменять ремень ГРМ не легко, особенно это касается 16 клапанных автомобилей, но всё выполнимо и всё возможно, особенно когда у Вас под рукой есть нужный инструмент, а для замены ремня понадобится: Отвёртка, набор ключей, шестигранник «на 5» и помощник!

Примечание!

Поменять ремень ГРМ не легко, особенно это касается 16 клапанных автомобилей, но всё выполнимо и всё возможно, особенно когда у Вас под рукой есть нужный инструмент, а для замены ремня понадобится: Отвёртка, набор ключей, шестигранник «на 5» и помощник!

Где находится ремень ГРМ?

Чтобы в ремень, а так же в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает систему ГРМ от этой самой грязи, данная крышка как правило крепиться на болтах или ещё бывает на винтах, но с головкой под гаечный ключ, ярким примером выступают автомобили семейства Самара и десятого семейства, с 2111 движком (Это 8 клапанный, 1.5 инжекторный двигатель), там то и присутствуют данные винты, кстати сразу хотим Вас предупредить, в данной статье ничего не будет про 8 клапанные движки не будет, поэтому если Вам нужно изучить принцип замены ремня на них, перейдите по статье: «Замена ремня ГРМ на 2111 двигателе », в которой всё и расписано.

Примечание!

Если Вы будете менять ремень, сразу крышку снимите, она на пяти болтах крепится но у них шестигранные головки, поэтому взяв в руки спец. ключ для этого (Шестигранный «на 5») выверните болты и выньте их (Местонахождение болтов указано стрелками на маленьком фото выше) и после чего снимите верхнюю крышку и чуть ниже будет ещё одна (Нижняя), она уже на двух болтах только закреплена, тоже их выкрутите и снимите полностью её с автомобиля, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?

60.000 тыс. км. будет достаточно, если есть возможность, если есть желание, можете делать это чуть-чуть по чаще, хуже от этого не будет, только если Вам подпольный ремень не попадётся, вообще не рекомендуем брать ремни на рынках, на базарах, в подвалах и тому подобного местах, берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он Вам прослужит не малую жизнь и от малейших перегрузок не порвётся.

Ремень ещё нужно менять если есть на нём видимые износы, а именно: Надрывы на ремне, трещины, разорванности, всё это может привести к тому, что ремень в ближайшее время порвётся, такой ремень нужно менять и как можно скорее, если пока нет возможности (Времени), то машину эксплуатировать с такими повреждениями ремня не рекомендуем, потому что оборвёт ремень где ни будь и встанете и будете ждать не известно сколько помощь (Если это загородом произошло, если в городе то ситуация гораздо лучше), ну если Вы хотите всё же ездить дальше, несмотря на повреждения ремня, то пару советов дадим:

1. Старайтесь как можно меньше выкручивать движок, потому что от этого, на ремень идут большие перегрузки и он порваться может в конечном итоге.

2. А так же старайтесь переключать скорости, чтобы двигатель попадал в скорость движения авто, чтобы не было такого, Вы едите на 4000 тыс. оборотах и включаете резко пониженную передачу и тут движок ревет, происходит торможение двигателем и опять же, на ремень ГРМ сильная нагрузка идёт которая тоже может его легко порвать и дальше Вы никуда не поеде, поэтому попадайте в скорость.

ВАЗ 2101 | Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия

3.1.4. Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При описании процедуры
предполагается, что распределитель зажигания установлен правильно. Если необходимо
выставить распределитель, то определите такт сжатия по компрессии в цилиндре,
и совместите метки момента зажигания. 1-й цилиндр расположен около радиатора

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычаг КПП в нейтральное положение. Отсоедините высоковольтный провод катушки зажигания от центрального вывода крышки распределителя и соедините с массой на блоке цилиндров. 2. Снимите крышку распределителя и найдите на крышке положение высоковольтного провода свечи 1-го цилиндра. Если этот вывод не пронумерован, то определите его по проводу от свечи зажигания. 3. Нанесите метку напротив вывода провода 1-го цилиндра. 4. Снимите крышку распределителя зажигания. 5. Проверните коленвал ключом (за головку болта шкива) или стартером так, чтобы отметка на шкиве совместилась с меткой на пластине в передней части двигателя. На двигателе М40 проверните коленвал так, чтобы положение бегунка распределителя соответствовало ВМТ такта сжатия в 1-м цилиндре, затем доверните до совпадения выемки на маховике с меткой на блоке цилиндров, наблюдая через окно в блоке. 6. Если бегунок указывает на метку, нанесенную на корпусе распределителя, то поршень 1-го цилиндра находится в ВМТ такта сжатия. В противном случае доверните коленвал на один полный оборот по часовой стрелке (360°) и установите поршень 1-го цилиндра в ВМТ такта сжатия. Если невозможно совместить одновременно метки на шкиве и на указателе бегунка, то это указывает на потерю зубьев шестерни или ремня, или на неправильную установку цепи или ремня. 7. Теперь можно выставить в ВМТ такта сжатия и остальные поршни, нанеся метки напротив остальных выводов на корпусе распределителя в соответствии с порядком работы цилиндров и проворачивая коленвал.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

Фото меток ГРМ ВАЗ 2108

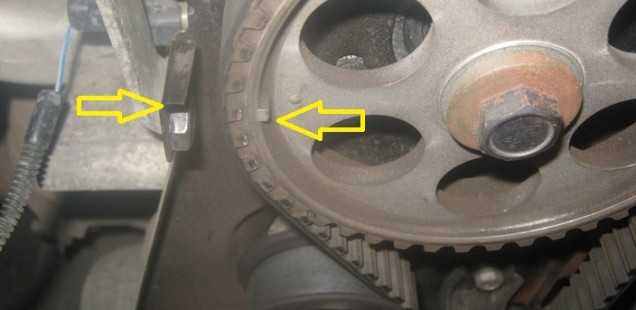

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Проблемы с ремнём

При замене ГРМ, стоит обращать внимание на тип повреждений, которые вывели ремень из строя. По этим симптомам можно легко определить признаки неисправности

Рассмотрим причины и последствия несвоевременной замены, перечислив основное:

• Излохмачен, надорван или повреждён – почти всегда всему виной перетяжка.
• Отсутствие одного из зубцов – слабое натяжение.
• Высокая степень изношенности зубца говорит о некорректности натяжки, как и наличие износа между несколькими или появление ненормальных шумов.
• Трещины – перепад температур за рассчитанные пределы.
• Замасленность поверхности, внезапно, говорит о протеканиях масла. Стоит в короткие сроки заменить ремень ГРМ и найти течь.
• Торцовый износ указывает на перекос, угловой или параллельный.

Гнёт ли клапана на ВАЗ 2110

Эта проблема считается распространённой среди некоторых отдельных моделей ВАЗ 2110.

Проточка для клапанов

Чтобы понять гнет ли клапана на Ваз 2110 необходимо определить какой именно двигатель установлен. На определенных двигателях (двигатель Ваз 2111, 21114, 21124) имеются специальные проточки на поршнях и когда при обрыве клапаны врезаются в поршни загибания не происходит.

На других же моторах Ваз 2110 таких проточек не предусмотрено. (Ваз 2112) Некоторые автолюбители вытачивают такие проточки самостоятельно на автомобилях Ваз, но следует делать это аккуратно и в проверенных местах т. к. может быть нарушена компрессия двигателя.

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

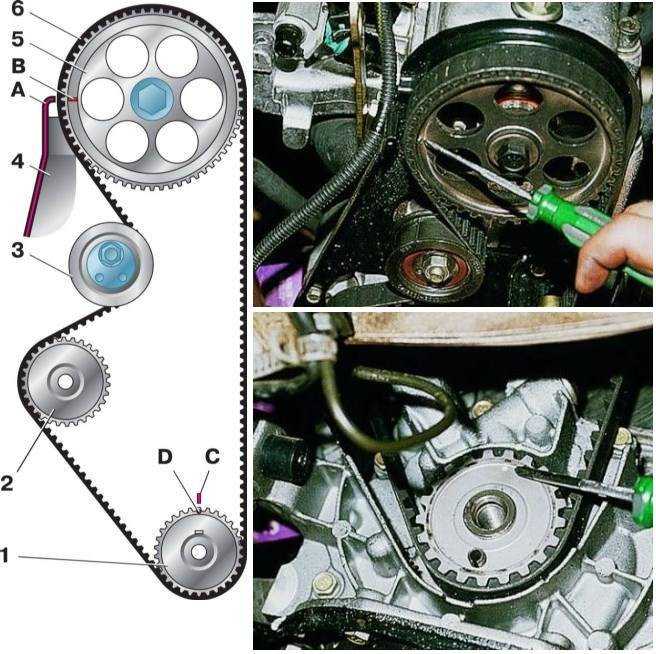

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

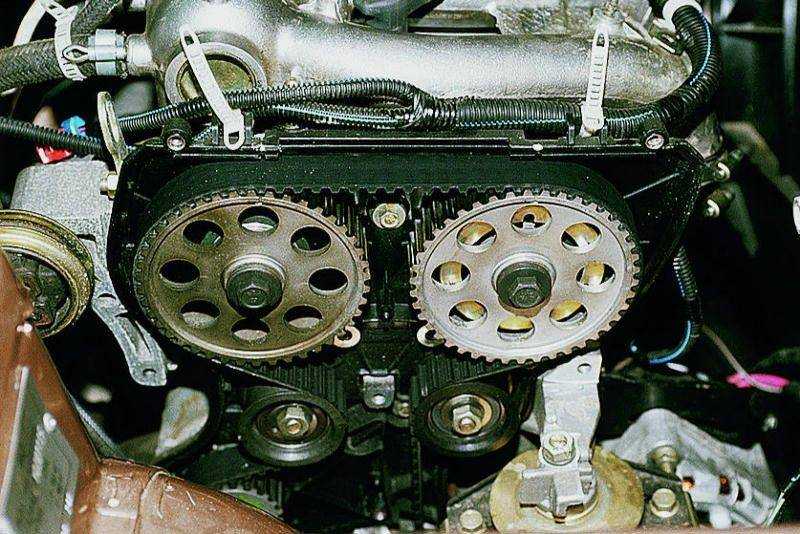

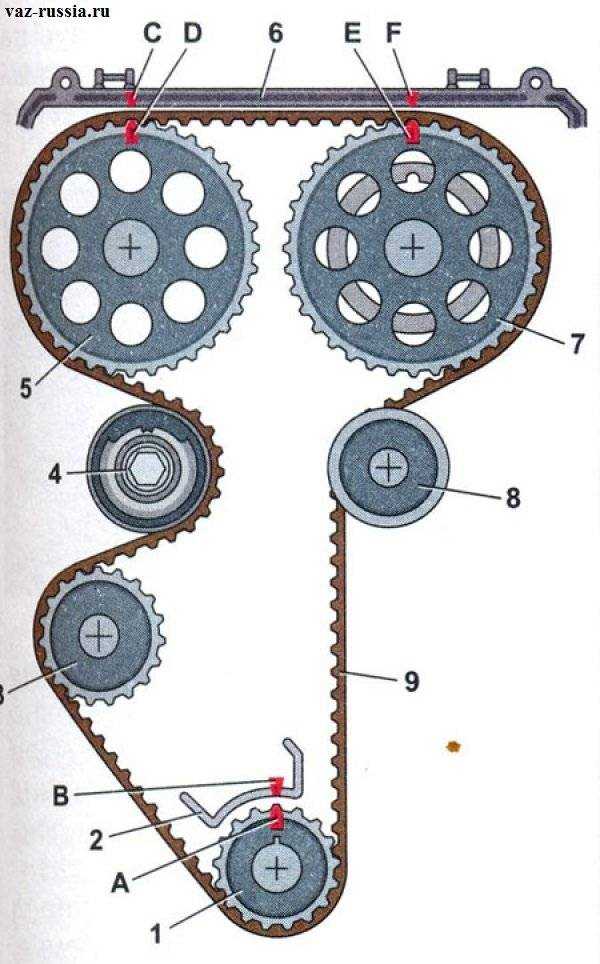

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

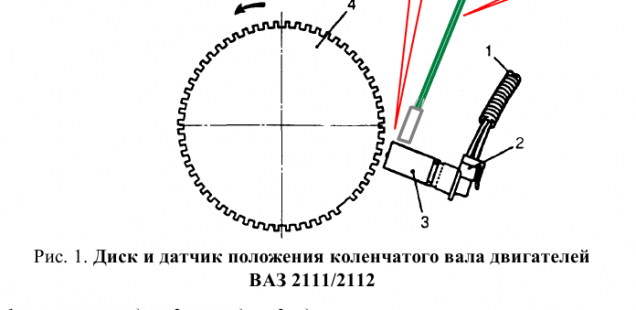

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.
