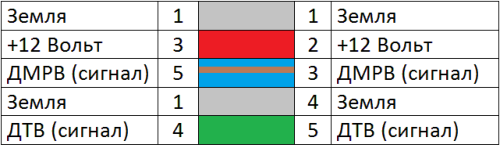

Распиновка дмрв газ 3110

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Объявления

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh)

Несколько позже импортные датчики и контролеры заменили отечественные изделия

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Читать дальше: Замена задних пружин на логане видео

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

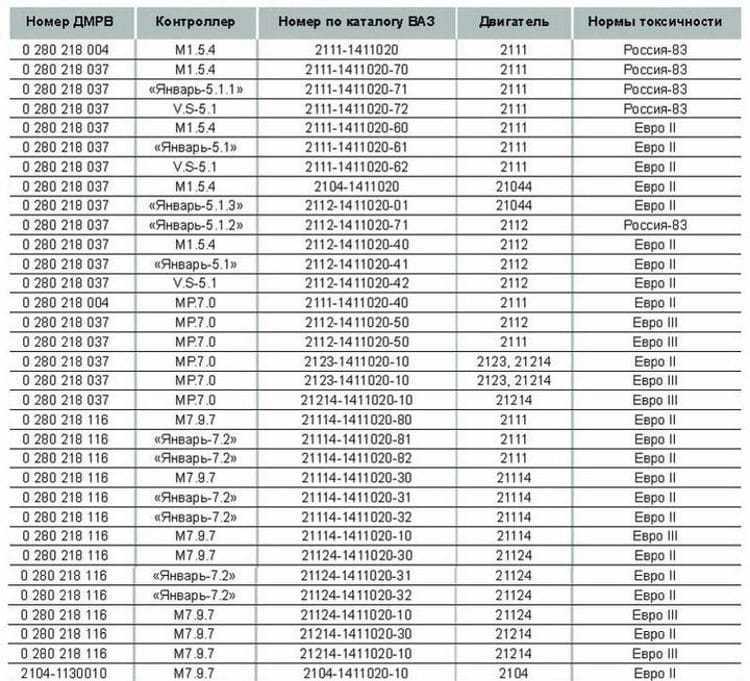

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Что нужно проверить

• Визуально осмотрите все провода и разъёмы ДМРВ. Проверьте, что они не повреждены, не изношены, не сломаны, не проложены слишком близко к проводам / катушкам зажигания, реле, двигателю и т. д.
• Визуально осмотрите на наличие любых явных утечек в системе забора воздуха.
• Тщательно проверьте измерительный элемент датчика. Нет ли на нём грязи, пыли, масла и т. д.
• Если воздушный фильтр загрязнен, замените его новым оригинальным.
• Тщательно очистите ДМРВ с помощью специального очистителя.
• Если на системе впуска воздуха есть сетка, убедитесь, что она также чистая (в основном VW).
• Код P0102 может вызывать разгерметизация на датчике абсолютного давления.
• Низкий минимальный расход воздуха через датчик может привести к установке P0102 на холостом ходу или во время замедления. Проверьте наличие любых подсосов воздуха после ДМРВ.
• Используйте диагностический сканер или адаптер ELM327 с программой Torque для контроля в режиме реального времени данных от ДМРВ, датчиков кислорода и т. д. Сравните полученные измерения с эталонными данными или показаниями от заведомо исправного датчика.
• Проверьте бюллетени технического обслуживания (TSB) для вашей конкретной марки / модели в случае известных проблем на вашем автомобиле.
• Высокое сопротивление в цепи заземления ДАД может привести к установке этого кода неисправности.

Источник

Признаки неисправности расходомера воздуха (ДМРВ)

Датчик массового расхода воздуха не только важен для мощности вашего автомобиля, но и еще необходим для регулирования минимального уровня загрязняющих веществ в самой выхлопной системе машины. Если расходомер воздуха неисправен или загрязнен, то он естественно не будет выдавать правильные показания блоку управления двигателем. Итог очевиден,- оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате этого может случиться так, что система впрыска топлива будет подавать в камеру сгорания или во впускной канал двигателя либо слишком мало топлива, либо слишком много.

Обычно при неисправности ДМРВ симптомы и показатели варьируются, как от потери мощности, потери плавности хода и нестабильности оборотов двигателя на холостом ходу, так и до самих осечек в системе зажигания и неправильного выхлопа. Иногда из-за поломки этого датчика из выхлопной трубы может идти черный дым.

Однако, обращаем ваше внимание друзья на следующее, что подобные признаки могут появиться и при других неисправностях автомобиля. Например, похожие симптомы поломки могут быть и при неисправности турбокомпрессора или из-за неисправности системы зажигания

Поэтому надо помнить, что такие признаки неисправности не могут являться индикаторами 100% выхода из строя именно датчика расхода воздуха.

При определенных обстоятельствах, если датчик массового расхода воздуха начинает работать неправильно, двигатель автомобиля начинает обычно переходить в аварийный режим (аварийную программу). При этом, как правило, на приборной панели автомобиля появляется значок «Чек двигателя«.

Эта программа необходима для того, чтобы защитить мотор от повреждений и сохранить более-менее чистый выхлоп газов насколько это возможно. Естественно, что при этом происходит уменьшение мощности самого двигателя. Чтобы владелец машины знал, что мотор перешел в аварийную программу и был придуман значок загорающийся на приборке- «Чек двигателя«.

Также с появлением на приборной панели значка «Чек двигателя» в электронной системе автомобиля, в его памяти, записывается код такой ошибки, с помощью которой при диагностике можно будет узнать причину включения аварийной программы работы силового агрегата.

ГАЗ 31 einfach Wolga. › Бортжурнал › ДАД на змз 406 инжектор (микас 5.4)

Вот уже почти пол года гоняю с ДАД, настало время написать об этом в БЖ. Никогда я даже не задумывался чтоб поставить датчик абсолютного давления на свой 406, но как то раз наткнулся на CHIPTUNER.RU на прошивку М54дад.bin под эбу микас 5.4 и дад 45.3829, ЗМЗ 406. Но требуется доработка эбу. Это я люблю, заинтересовался. Апгрейдим комп (МИКАС 5.4) дальше )). Стало очень интересно узнать действительно ли лучше с ДАД чем с ДМРВ. Я узнал у человека который разместил эту прошивку на счёт неё и доработок, он сказал что прошивка рабочая, и что надо допаять блок по образу и подобию карбюраторного газелевского. (А может, наверно можно и карбовый МИКАС без ДМРВ под форсунки допаять, для этой прошивки, незнаю точно…). Ещё раз спасибо Reverberator , он подсказал что канал ДАД близнец канала ДПДЗ. Собственно надо было допаять всего то несколько сопротивлений и кондёров, что и было сделано.

Теперь конкретно о работе.

Микас 5.4 штатно имеет канал для ДАД который используется в карбюраторной версии (47, 50 и 30 пины колодки)

но канал не запаян, поэтому сначала его надо допаять. Зная что этот канал близнец канала ДПДЗ допаять его ЛЕГКО.

Вот собственно все доработки

на конденсаторах номиналов нет, все кондёры я припаял 0.1мкф

Далее надо протянуть проводку, три проводка под капот к датчику, закрепить сам датчик чтоб не болтался и соединить его трубочкой с ресивером. Благо в ресивере есть свободная заглушка, видимо для этого и нужна ))

Штекер для ДАД подходит от ВАЗ-2108-2110 датчика скорости, датчика Холла. Лучше с нажимной скобой.

Теперь надо лишь залить прошивку и машина готова к испытаниям !

Первые испытания показали что датчик температуры воздуха стоит в слишком горячем месте, плюс к этому сама прошивка настроена по температуре воздуха как то неправильно. Т.е. с ростом температуры цикловое наполнение начинает занижаться. Это проявляется в нарушении ХХ, сильно троит, начинается детонация на высоких оборотах, и запах выхлопных газов становится чем то похож на растворитель или ацетон, как мне показалось.

На высоких оборотах детонацию хорошо слышно.

Я думаю что прошивку можно настроить и под ДТВ установленный в коллекторе, он тоже честно показывает температуру перед клапанами.

Но всё таки я решил поступить как все и поставил ДТВ после воздушного фильтра, в проставку взамен ДМРВ.

Первое время я ездил с ДАД и ДМРВ одновременно, просто менял прошивки и сравнивал. Разницы колоссальной всё таки нет, но с ДАДом вроде бы и правда реагирует получше на дросселирование, да и в целом набор скорости происходит увереннее.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Ремонт и расходы

https://youtube.com/watch?v=5Ed82G9UoI8

Если в вашей машине вышел из строя датчик массового расхода воздуха, то мы рекомендуем производить ремонт в автомастерской. К счастью автомобилистов, стоимость работы по замене датчика небольшая, поскольку в большинстве автомашин ДМРВ легко доступен. В большинстве случае для замены расходомера воздуха необходимо примерно время от 15 минут до 1 часа, в зависимости от марки и модели автомобиля.

К сожалению, для тех же автомобилистов, во многих уже современных автомобилях для замены этого ДМРВ необходим специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха, возможно придется заново «прописывать» данный расходомер в блоке управления двигателем, тем самым информируя электронику о новом датчике. Поэтому получается, что не все владельцы автомобилей знакомые с авторемонтом могут самостоятельно поменять ДМРВ в своей машине.

Стоит ли покупать для своей машины не оригинальный датчик массового расхода воздуха? Как Вы сами понимаете и к сожалению, стоимость ДМРВ не маленькая. Поэтому многих водителей частенько интересует такой вопрос,- » А можно ли вместо оригинального расходомера приобрести его аналог?»

Однозначно на этот вопрос ответить нельзя. Все в первую очередь зависит от марки и модели вашего автомобиля и конечно же от производителя датчиков. Например, на рынке есть такие автомобили, для которых Вы не оригинальных датчиков просто не найдете.

Мы не рекомендуем Вам покупать не оригинальные датчики, поскольку, в таком случае, вы просто рискуете выбросить свои деньги на ветер, так как по проверенной статистике эти не оригинальные датчики служат недолго.

Если вы все-же решились приобрести неоригинальный ДМРВ, то выбирайте только надежных поставщиков среди известных вам производителей.

К нашему сожалению, стоимость датчиков массового расхода воздуха не маленькая (особенно в современных новых автомобилях). Так что советуем на этом не экономить, поскольку, потратив немаленькие деньги на неоригинал Вы можете столкнуться с небольшим сроком службы данного датчика, и в конечном итоге рано или поздно по новому приобретете на свою машину оригинальный расходомер.

Согласитесь, это неразумно.

Помните всегда о том, что иногда экономия может выйти вам боком. Особенно тогда, когда речь идет конкретно об электронных компонентах в автомобиль.

Также хотим отметить следующее, что в некоторых моделях автомобилей датчик массового расхода воздуха встроен прямо в блок управления двигателем. В этом случае стоимость ремонта датчика может обойтись вам в очень кругленькую сумму.

В этом случае у вас есть единственный путь к экономии средств, это искать ту компанию, которая занимается ремонтом подобных агрегатов. Обычно такие компании ремонтируют подобные блоки заменяя сам датчик массового расхода воздуха, который встроен в блок управления двигателем.

Да, естественно, что ремонт в этом случае будет не дешёв, но все-же, он будет не сопоставим с той стоимостью нового блока управления двигателем.

Источник

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Двигатели внутреннего сгорания на автомобилях функционируют за счет поступления в камеру сгорания не только одного бензина, а горючей топливной смеси. Под понятием топливной смеси понимают определенное количество бензина и воздуха. Если на предшественниках внедорожников УАЗ Патриот регулировка подачи воздуха возлагалась на водителя, то теперь за это отвечает специальный датчик известный как ДМРВ. Датчик массового расхода воздуха определяет необходимое количество воздуха, которое требуется для подачи в цилиндры вместе с топливом. Таким образом, неисправность данного устройства приводит к неправильной работе двигателя, поэтому необходимо знать, как осуществляется поиск неисправности изделия, а также устранение поломки и замена изделия на внедорожнике УАЗ Патриот.

Датчик массового расхода воздуха на внедорожнике УАЗ Патриот представляет собой пластиковый патрубок, функционирование которого осуществляется посредством изменения величины внутреннего сопротивления. К датчику посредством проводов подается питание. Располагается изделие под капотом автомобиля после фильтра воздухозаборника на впускном коллекторе между воздушным фильтром и выпускной трубой. На фото ниже представлено расположение изделия.

Внедорожники УАЗ Патриот комплектуются двумя видами датчиков массового расхода воздуха типа HFM5-4.7 c номером 0280218037 от фирмы Bosch или ДМРВ фирмы Siemens типа 20.3855. Основным предназначением датчика является определение объема воздуха, который проходит через него. Но, кроме этого, ДМРВ позволяет определять и температуру поступающего воздуха, в результате чего контроллер вычисляет точный объем воздуха, требуемый для создания воздушно-топливной смеси. Контроль температуры поступающего воздуха осуществляется посредством установленного в датчике

термистра. В случае выхода из строя изделия, принимающий сигналы контроллер принимает фиксированное значение температуры воздуха равное 33 градусам. Стоимость изделия составляет около 3000-5000 рублей, что зависит от фирмы производителя изделия. Рассмотрим основные виды неисправностей датчика массового расхода на внедорожнике УАЗ Патриот.

Виды неисправностей

Неисправный датчик массового расхода воздуха приводит к неутешительным последствиям, поэтому очень важно соблюдать его работоспособность. Неисправности данных устройств могут проявляться по следующим признакам:

Из чего состоит датчик

Из чего состоит датчик

1. Первый фактор, свидетельствующий о неисправности какого-либо элемента на автомобиле, является подсветка индикации Check Engine.
2. При этом наблюдается увеличение расхода топлива.
3. Автомобиль УАЗ Патриот невозможно завести после прогрева мотора.
4. Во время движения автомобиля водитель может ощутить, как УАЗ Патриот «тупит».

При обнаружении вышеперечисленных признаков следует незамедлительно перейти к исправлению поломки. Для этого первым делом необходимо извлечь датчик массового расхода воздуха и осмотреть его. Рассмотрим, что представляет собой процесс снятия датчика массового расхода воздуха на внедорожнике УАЗ Патриот Евро-3.

Снятие и замена

Процесс снятия изделия не представляет собой ничего сложного и не занимает более 10-15 минут. Все что потребуется для снятия датчика — это гаечный ключ на 10 и крестовая отвертка. Первым делом необходимо обесточить автомобиль путем снятия клеммы «минус» с аккумулятора. После этого переходим к непосредственному процессу извлечения датчика с внедорожника УАЗ Патриот:

Отсоединяем шланги от датчика

1. Снизу устройства необходимо отжать пластиковый фиксатор клеммной колодки и извлечь ее из датчика.
2. Далее, осуществляется ослабления затяжки хомутов с помощью крестообразной отверткой.
3. Теперь можно извлечь резиновые патрубки с изделия и удалить освобожденный элемент.

Это собственно и есть датчик массового расхода воздуха внедорожника УАЗ Патриот Евро- 3 и Евро-4. После извлечения можно осуществить проверку его исправности. Как осуществляется проверка ДМРВ, рассмотрим ниже. В случае если данное устройство пришло в негодность, его необходимо заменить новой деталью. Процесс монтажа ДМРВ на внедорожник УАЗ Патриот выполняется в порядке обратном снятию.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

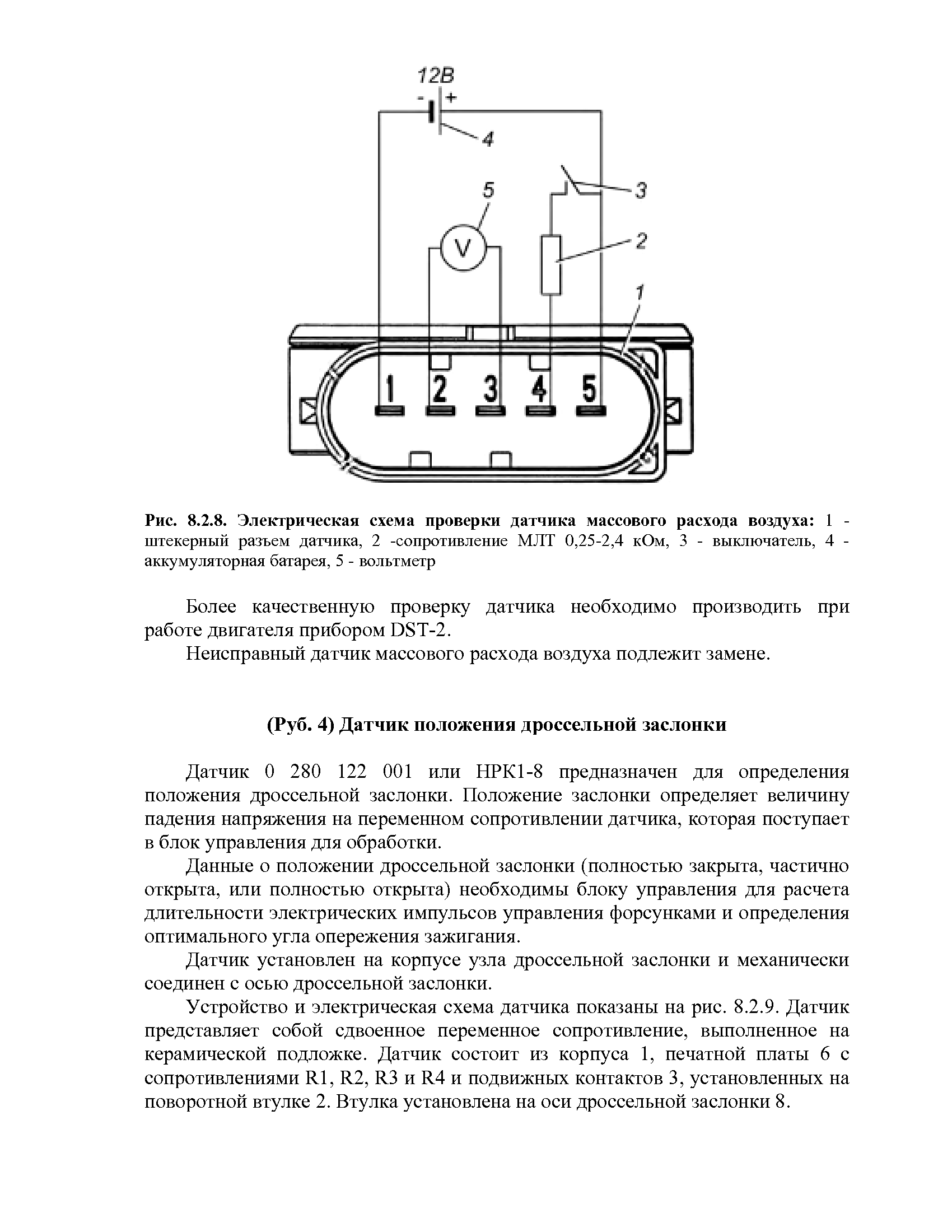

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.
