Ремонт и замена датчика скорости на лада 2123 своими руками (фото и видео)

Замена датчика положения коленвала lada 2123 (ваз 2123)

Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ). Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их количество очень велико, то и делают на них запчасти очень большое количество фирм и фирмочек, а уж про братьев-китайцев вообще говорить не приходится. Некоторое время я даже копил в коробочке неисправные ДПДЗ разных производителей, после 7 сбился и все выкинул )) В то время как поставщиком завода являются всего два производителя.

Еще один пример, это датчик скорости. Когда он паленый, бывает что при проезде через лужу загорается «чек энжин» или просто движок начинает глохнуть при движении накатом и ничего не загорается. А когда вы дотягиваете до сервиса, как истрибитель времен войны, вдруг дефект пропадает. Это значит что внутрь корпуса попала водичка, а потом также вытекла. Так что все хорошо……до следующей лужи. Одним из самых основных датчиков, является датчик массового расхода воздуха (ДМРВ), поэтому ему посвящена отдельная подробная статья.

Датчик положения коленчатоко вала — ДПКВ

Задача этого датчика считывать обороты коленчатого вала двигателя и крутится ли он вообще. Пожалуй единственный из датчиков, который я рекомендую держать в аптечке машины (чтоб не потерялся) на запасе. Это единственный датчик без которого инжектор не заведется в принципе. Без остальных, движок будет чихать как больной, икать, пукать, мигать чек энжином…но тарахтеть. А значит плохо, но ехать. Без ДК не будет даже признаков жизни. Поэтому будем считать его, говоря медецинским языком — задающим сердечный ритм. Открою маленькую тайну, если вы куда нибудь уезжаете или оставляете машину в нехорошем месте, откройте капот и слегка отсоедените разъем ДК. Более эффективной противоугонки трудно придумать. Главное не забудьте об этом сами ))

Датчик положения дроссельной заслонки — ДПДЗ.

Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает. На просторах России существует около 10 фирм, производящих этот датчик

Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком»

Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен

На фото именно он и представлен

Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен. На фото именно он и представлен.

Датчик скорости — ДС.

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок — братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

Основные неисправности

Ниже представлен список неисправностей, которые характерны выходу из строя ДСА.

• Нет показаний на приборной панели о скорости автомобиля;
• Не работает электро усилитель руля;
• Нет повышенных оборотов при движении накатом;
• Повышенный расход топлива;
• Зажжение лампы «CheckEngine»;

Почему ДСА выходит из строя

Причин выхода из строя данного электроприбора может быть множество, но существует несколько однотипных, которые встречаются довольно часто.

• Окисление контактов на разъеме датчика;
• Обрыв проводов питания датчика;
• Механические повреждения (внешние и внутренние);
• Короткое замыкание между контактами на разъеме;

Если на вашем автомобиле появились похожие признаки неисправности или при осмотре автомобиля вы заметили причины сопутствующие выходу из строя ДСА его необходимо заменить.

Замена датчика скорости

Чтобы установки не потребуется глубоких познаний механики или специализированного, дорогого инструмента. Чтобы поменять сенсор достаточно выполнить простую последовательность действий.

Загнать машину на эстакаду или смотровую яму. При отсутствии подобного оборудования можно воспользоваться домкратом. Отключить проводку от аккумуляторной батареи и надежно зафиксировать машину. При этом, рекомендуется поставить КПП в нейтральное положение. Забраться под машину и найти на переднем фланце раздатки ДС – это пластиковая деталь, подсоединенная непосредственно к корпусу устройства. При помощи ветоши или щетки удалить с прилегающих поверхностей грязь, пыль и возможный мусор, способный навредить работе нового сенсора. При помощи отвертки ослабить фиксатор штекера проводки и стянуть его

При этом, следует соблюдать повышенную осторожность – деталь достаточно хрупкая. Ключом №22 открутить датчик. Установить на посадочное место новую деталь в обратном порядке

Установить на посадочное место новую деталь в обратном порядке.

Более подробно процесс замены можно увидеть на видео.

Стандартный ДС Chevrolet Niva поставляется на рынок по стоимости от 250 до 350 рублей. Артикул модуля — 51.3843 может отличаться. Точное значение зависит от производителя детали и ее совместимости с другими автомобилями.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Характеристика и особенности замены регуляторов

На такой продукции отечественной автомобильной промышленности, как УАЗ и Нива, разнообразные датчики нужны для передачи информации на приборную панель. Также некоторые из них выполняют дополнительные функции. И каждый имеет свои особенности демонтажа и установки.

Детонации

Явление детонации представляет собой взрывное сгорание топлива в двигателе из-за калильного зажигания. Внедорожники вроде Нивы страдают от такой проблемы достаточно часто.

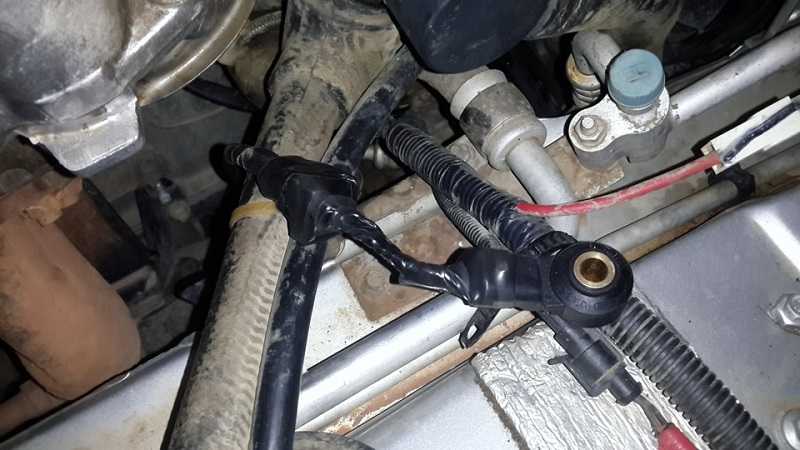

В области блока цилиндров установлен пьезокерамический элемент – это и есть детонационный датчик. Его функция – передать сигнал контроллеру, который автоматически сделает поправку угла опережения зажигания. Благодаря этому явление будет устранено. Также контроллер благодаря датчику дает световое обозначение нештатной ситуации на панели приборов.

Распредвала

Эта деталь требуется для определения углового положения механизма газораспределения в соответствии с коленвалом. Информация с него поступает в систему управления двигателем. Она используется для регулирования впрыска топлива и зажигания.

Специалисты рекомендуют менять эту деталь каждые 100 т. км или 5 лет. Все из-за того, что она находится в постоянных температурных перепадах, что негативно сказывается на работе датчика. К сожалению, самостоятельно определить его неисправность достаточно сложно, для этого требуется осциллограф и другое оборудование.

Скорости

В Ниве 21214 установлен электронный, он же безтросовый датчик скорости. Его основная функция – передача информации о скорости движения автомобиля на спидометр. Вы найдете этот определитель параметров на коробке переключения скоростей, на задней крышке раздаточной коробки.

Для его замены вам потребуется подобраться к автомобилю снизу, при помощи ямы или другого способа.

Холостого хода

Датчик холостого хода, он же регулятор (РХХ), находится на дроссельной заслонке.

1. К нему подведена колодка с проводами, которая снимается с отжимом фиксатора. Затем нужно открутить два болта при помощи крестовой отвертки.
2. Потом можно просто вытянуть датчик.
3. При установке совершайте те же действия в обратном порядке.

Уровня топлива

Этот датчик требуется для отображения информации о том, сколько у вас осталось бензина. В некоторых случаях, он приходит в негодность и нужна замена.

Вначале, вам потребуется снять коврики и заднее сиденье, чтобы получить доступ к люку, под которым спрятан бензобак. Люк представляет собой лист, закрепленный 12 саморезами. Открутите их и снимите люк полностью, приподняв и выдвинув вперед.

Теперь вы видите бензобак и бензонасос. Снимите с последнего разъем, подложив тряпку, ветошь под стекающий бензин. Осуществлять демонтаж лучше, слив с бака 5-7 литров, если он полный.

Датчик установлен в углублении в верхней части бензобака. Отсоедините колодку проводов, отжав штекер, а потом снимите сам датчик. Установка в обратном порядке.

Этот датчик служит для определения температуры охлаждающей жидкости. Также именно его показания используются автоматикой для включения вентилятора. Таким образом, ДТОЖ и датчик включения вентилятора представляют собой одно и то же на автомобилях Нива. Но на других машинах это могут быть две разные детали.

В этом видео рассказывается о замене определителя фазы (автор ролика — Иван Васильевич).

Датчик скорости в автомобиле Нива предназначен не только для указания скорости движения автомобиля, но и для других действий о которых Вы скорее всего и не догадывались.

ДСА участвует в формировании топливной смеси необходимой для поддержания более высоких оборотов при движении на автомобиле с включенной нейтральной передачей. Если двигаться на автомобиле накатом, то можно заменить что обороты ХХ немного выше, чем когда авто стоит на месте.

Еще одной функцией является предоставление показаний о скорости автомобиля для электро усилителя руля. С повышением скорости на автомобиле усилие вращения рулевого колеса усиливается, это необходимо для более четкого и верного маневрирования автомобиля.

В более старых версиях автомобилей ДСА заменялся тросиком, с приходом новой Нивы 21213 этот процесс стал электронным. Ниже в статье подробно описаны признаки неисправности датчика, его цена, способы проверки и замена.

Замена датчика скорости lada 2123 (ваз 2123)

Мультиметр должен быть переведен в режим измерения минимальной мощности. На вал датчика одевается трубка, вращая которую должно наблюдаться увеличение напряжения. Если такое не наблюдается, то датчик считается неисправным.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика.

Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

При покупке устройства обратите внимание нива шевроле датчик скорости замена производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля

На фото изображен отечественный датчик с залитыми лаком контактами

Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия. Рассмотренная деталь на автомобиле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма

На фото изображен отечественный датчик с залитыми лаком контактами. Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия. Рассмотренная деталь на автомобиле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма.

https://youtube.com/watch?v=4NNpECy0pIk

Первым признаком выхода из строя изделия является недвижимость стрелки спидометра или ее колебательные движения. Это свидетельство того, что вскоре потребуется замена датчика скорости.

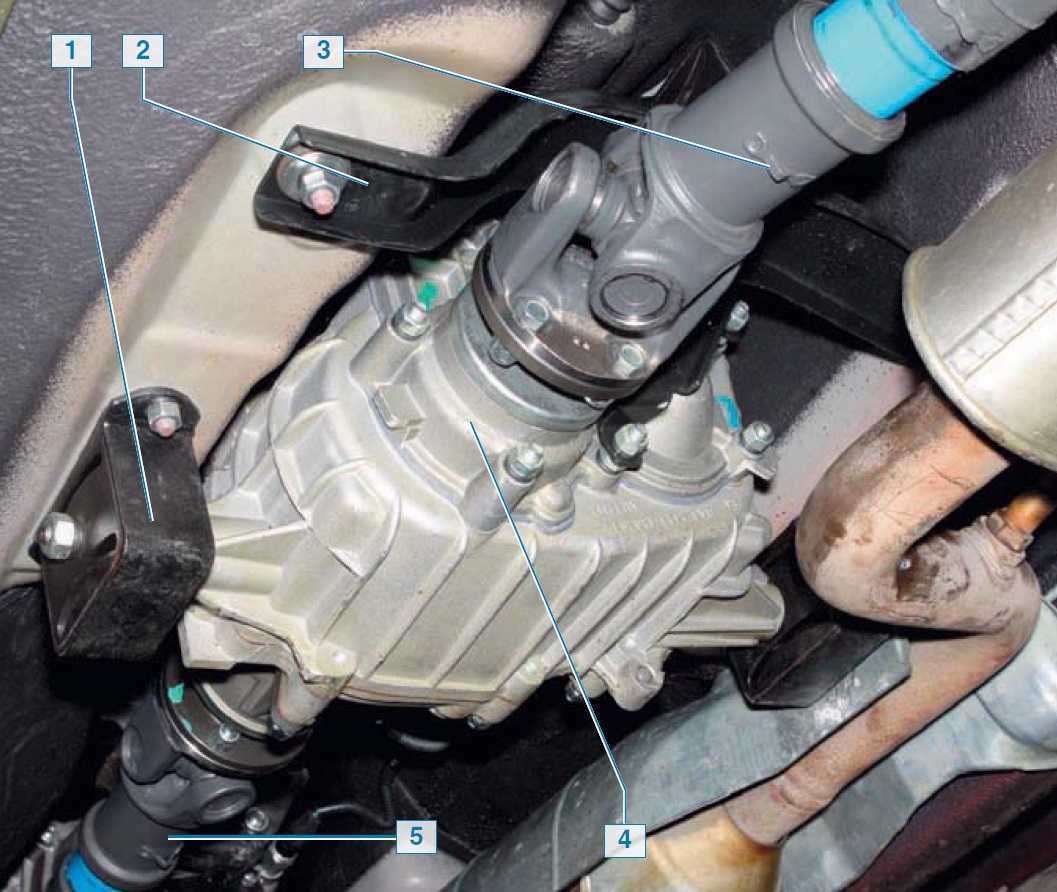

Расположение датчика скорости Шевроле Нива

Удачи в поисках неисправностей и их устранении! Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому нива шевроле датчик скорости замена вам уже знакомо что: Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!

Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений. Отсоединяется клеммная колодка с питающими проводами.

Для этого необходимо отжать пластиковый фиксатор, как показано на фото. Отсоединение клемм датчика Отсоединение разъема проводов от датчика 5. Гаечным ключом проводится вывинчивание устройства и его извлечение.

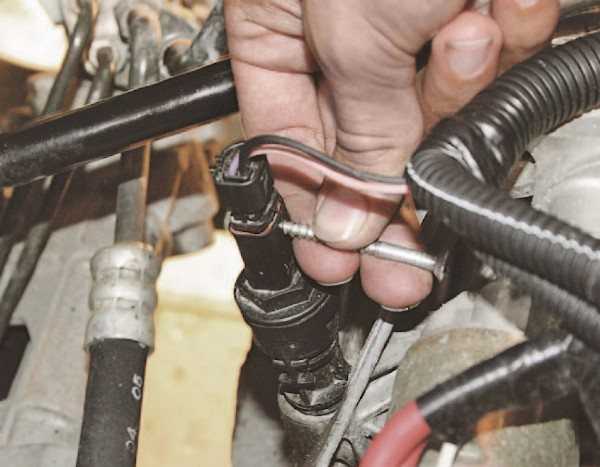

На фото ниже изображен процесс его извлечения.

Откручивание датчикаСнятие датчика скорости Важно! Если изделие не откручивается, то категорически запрещено его дергать. Необходимо смазать жидкостью WD резьбовое соединение и дождаться разъедания коррозии

Осуществляется замена датчика на новый

Его установка производится в последовательности обратной снятию. После сборки проверяется его работоспособность. После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ

Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию. После сборки проверяется его работоспособность. После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ

Необходимо смазать жидкостью WD резьбовое соединение и дождаться разъедания коррозии. Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию. После сборки проверяется его работоспособность. После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ.

Снятие и замена датчика скорости на Chevrolet Niva

К сведению! При покупке устройства обратите внимание на производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля

На фото изображен отечественный датчик с залитыми лаком контактами

На фото изображен отечественный датчик с залитыми лаком контактами.

Нива шевроле датчик скорости замена производство считает данное действие лишним, что и обусловлено низким сроком службы изделия. Отличие датчиков от некачественных Рассмотренная деталь на автомобиле Нива Шевроле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Поломка электрической цепи датчика скорости

Одной из возможных причин неисправности датчика скорости ВАЗ 21214 инжектор может быть поломка электрической цепи.

Признаком такой поломки может быть отсутствие сигнала от датчика скорости на приборной панели автомобиля. Другими словами, спидометр не реагирует на движение автомобиля и не отображает текущую скорость. Также может возникнуть проблема с корректностью работы системы стабилизации и антиблокировочной системы (ABS).

Для решения проблемы с поломкой электрической цепи датчика скорости ВАЗ 21214 инжектор следует выполнить следующие шаги:

Проверить связь электрической цепи датчика скорости с приборной панелью автомобиля. Для этого необходимо визуально осмотреть провода, подключенные к датчику скорости, и проверить их целостность. Необходимо убедиться, что провода не повреждены, не обрываются и не имеют коррозии.
Проверить состояние разъема, соединяющего датчик скорости и провода. Возможно, что разъем не полностью зажат или имеет окисленные контакты. В этом случае необходимо очистить контакты разъема и правильно его подсоединить.
Проверить питание электрической цепи датчика скорости. Для этого следует провести измерения с помощью мультиметра. Напряжение в электрической цепи должно быть в пределах нормы (обычно от 12 до 14 вольт). Если напряжение ниже нормы, необходимо проверить состояние генератора и аккумулятора автомобиля.
Если все предыдущие шаги не привели к решению проблемы, возможно необходимо заменить сам датчик скорости

При замене следует обратить внимание на совместимость датчика с конкретной моделью автомобиля.

Необходимо помнить, что для успешного решения проблемы с поломкой электрической цепи датчика скорости ВАЗ 21214 инжектор рекомендуется обращаться к специалисту с большим опытом работы с данным автомобилем, который сможет провести более точную диагностику и найти истинную причину неисправности.

Как проверить датчик

Обычно при неправильных показаниях стрелки спидометра на приборной доске высвечивается ошибка из разряда 0500. Подобный код указывает на наличие проблем в сети модуля и говорит о необходимости диагностики. Также существуют возможные способы проверки устройства.

1. Проверка мультиметром. Подключить плюсовую клемму устройства к датчику, а минус к кузову машины. Если при вращении вала сенсора ничего не происходит – он неисправен. В рабочем положении, если крутить колесо быстрее – напряжение также растет.

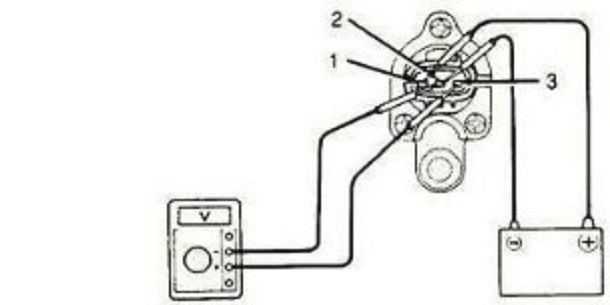

2. При помощи вольтметра. Поднять машину на домкрате, подключить к ДС вольтметр и покрутить свободное колесо. При этом на приборе должны происходить изменения, пропорциональные частоте вращения вала.

1. Аналогичная методика с использованием контрольки подразумевает присоединение светового индикатора.

Расположение.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

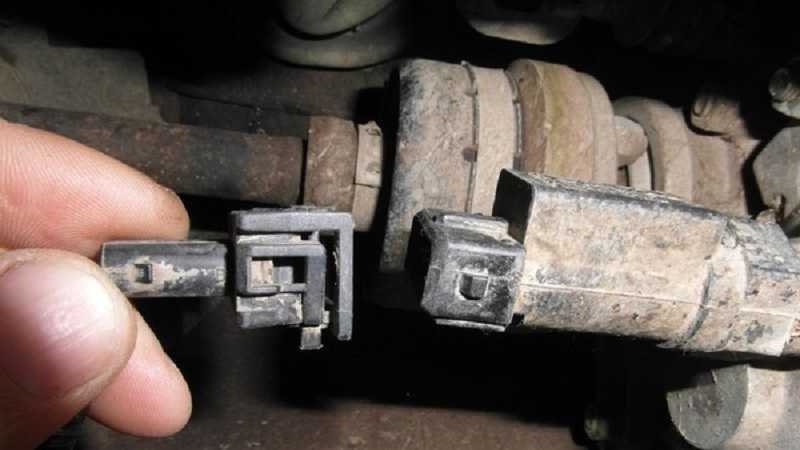

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

Ошибка Р0340 появляется на системе самодиагностики, если коленчатый вал прокручивается. Код Р0342 – электрическая цепь распредвала показывает низкий сигнал и код Р0343, соответственно, демонстрирует высокий сигнал. Необходимо проверить проводку – для этих целей хорошо использовать осциллограф или другой тестирующий прибор.

Специалисты-механики даже при исправном датчике советуют каждые 4-5 лет все-таки менять его – такая профилактика убережет вас от поломок и аварий, тем более деталь стоит очень дешево при всей ее важности. Ведь полупроводники внутри датчика плохо реагируют на колебания температуры – вспомните школьный курс физики

На нашем сайте действует специальное предложение

Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

• спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
• в работе двигателя, в частности, на холостых оборотах проявляются сбои;
• увеличился расход топлива;
• работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
• двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
• если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
• в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
• в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Когда нужна проверка

Проверка ДС необходима при следующих симптомах:

• нестабильная работа двигателя на ХХ;
• скорость перемещения машины показывается некорректно;
• в обычном режиме эксплуатации автомобиль потребляет больше горючего;
• спидометр не показывает информацию (при полном выходе из строя);
• ухудшение динамики разгона;
• появление информации об ошибке на центральном дисплее.

Эти признаки могут указывать и на другие поломки, к примеру, связанные с топливной или воздушной системами.

Поэтому перед вынесением окончательного «вердикта» датчик скорости нужно проверить, а уже при подтверждении неисправности проводить замену.

Причины поломок

Если поломка появилась, косвенно ее можно определить по следующим признакам:

1. Если в машине предусмотрена система круиз-контроля, она перестает работать. Электронный блок принудительно отключает ее для обеспечения безопасности.
2. Принудительное отключение усилителя руля на машине.
3. Снижение мощности и других динамических характеристик у автомобиля. Это заметно по плохому разгону и сбоям в работе при увеличении нагрузок. Поломки заметны при буксировке грузов.
4. Снижение оборотов холостого хода либо «плавающие» показатели. Резкое снижение показателей происходит и в случае торможения. Иногда происходит принудительное отключение самого двигателя во время движения.
5. Увеличенный расход топлива по причине выбора не самого оптимального режима работы.
6. Активизация сигнальной лампы Check Engine.
7. Некоторые автомобили сталкиваются с принудительными ограничениями по максимальной скорости, либо имеющимся оборотам.
8. Принудительное отключение антиблокировочной системы.
9. Самопроизвольное переключение скоростей рывками. Такие действия производятся случайно, поскольку сам автомобиль не может установить оптимальные показатели для настоящего момента.
10. Отсутствие нормальной работы спидометра — полностью либо частично.

Перечисленные признаки часто характерны и для поломок в других узлах, которыми снабжен автомобиль. Рекомендуется использовать специальный сканер для комплексной диагностики всей схемы.

Сам по себе датчик выходит из строя редко, поскольку это надежное устройство. Но на его работу могут оказывать негативное влияние следующие факторы:

1. Датчик загрязнился изнутри. Такие проблемы особенно распространены у датчиков с разборными корпусами.
2. Попадание на прибор металлической стружки. Иногда эта причина появляется у устройств с опорой на постоянных магнитах.
3. Наводки от других приборов.
4. Проблемы, связанные с фиксацией. Схема должна учитывать цвет каждой отдельной детали.
5. Нарушена целостность проводки. Например, если она перегрелась, либо внутри появились какие-либо механические повреждения. Контакты полностью очищаются от следов коррозии в этом случае, потом для них применяют специальную защитную смазку.
6. Окисление контактов. Явление относят к естественным факторам, часто возникающим просто от времени.
7. Перегрев, возникающий во время непосредственной эксплуатации. Такое бывает, даже если распиновка изначально верная.

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

• обрыв проводки
• появление окиси на контактах
• разрушение изоляции проводов
• механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

1. Механические повреждения самого спидометра.
2. Отсутствие контакта в любом из клеммных соединений.
3. Обрыв или замыкание провода.
4. Выход из строя датчика скорости.
5. Сбой в работе ЭБУ.

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал
