Датчик коленвала автомобиля ваз 2115

Аналоги датчика коленвала 191.3847

Аналогами датчика коленвала ваз 2114, 2113, 2115 инжектор являются следующие устройства:

1. 2112-3847010 — датчик Положения Коленвала Lada 2107/2110-15/1118/2170/2190/21214 PEKAR арт. 21123847010;
2. Fenox — SC20100O7;
3. АвтоТрейд — 402.3847;

Применяемость:

1. Для а/м моделей: ВАЗ 2108-21099, 2110-2112, 2113-2115, LADA Kalina 1117-1119, Priora 2170-2172, Granta 2190, 2191 и мод., 4×4 21214 и мод., 2123 и мод., 2131, Vesta GFL, GFK, CHEVROLET Niva и мод
2. Для двигателей — Инжекторные ВАЗ.

Работает в составе электронной системы управления двигателя (ЭСУД)

Технические характеристики:

1. Масса (брутто) — 0,04 кг;
2. Габаритные размеры упаковки — 49x70x82 мм.

Применимость: Lada 110. Lada 111. Lada 112. Lada Carlota (2108, 2109, 2115). Lada Cevaro (2108, 2109, 2115). Lada Niva Ii (2123). Lada Samara (2108, 2109, 2115). Lada Taiga Ii (2123). Lada Vega.

Технические характеристики:

1. Напряжение питания — 5 В;
2. Диапазон напряжения питания — 6 — 12 В;
3. Разъем — 2-х контактный;
4. Артикул — SC20100O7.

Датчик положения коленвала АвтоТрейд 402.3847

Применение:

1. Датчик положения коленвала двигателя (ДПКВ) предназначен для образования электрического импульса при изменении углового состояния специального зубчатого диска, смонтированного на коленчатом валу мотора. Прибор применяется в составе комплексной структуры управления двигателем внутреннего сгорания с ЭСУД.
2. Автомобили ВАЗ 2107, 2110, 2112, 1117, 1118, 1119, 2170 с ЭСУД.

Технические характеристики:

1. Сопротивление обмотки датчика, Ом – 570 – 750;
2. Индуктивность обмотки, мГн – 200 – 420;
3. Наименьшая амплитуда напряжения с датчика при частоте задающего диска 30 об/мин, не менее, В – 0,3;
4. Наибольшая амплитуда напряжения с датчика при частоте задающего диска 7000 об/мин, не более, В – 250;
5. Штекерный разъем соответствует соединителю 12052648 фирмы Packard Electric;
6. Габаритные размеры — 30x45x69 мм;
7. Масса – 52 г.

Является аналогом датчиков 191.3847, 37.3847, 2112-3847010-04

Вазовский номер — 2112-3847010.

Гарантия — 12 месяцев.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

Как проверить ДПКВ

Когда возникают подозрения, что у датчика положения коленвала возникают сбои, необходимо демонтировать прибор и провести его осмотр.

Причины и признаки неисправности датчика:

• корпус устройства треснул из-за механических воздействий, сердечник или контакты оказались повреждены;
• из-за задира шейки увеличился проем в подшипнике;
• поверхность комплектующих повреждается, появляются царапины или трещинки;
• чувствительный элемент с течением времени вышел из строя;
• вкладыши коленвала оплавляются;
• проявился заводской брак;
• зазор между коленвалом и вкладышем возрос;
• изнашиваются рабочие отверстия или срезается шпонка.

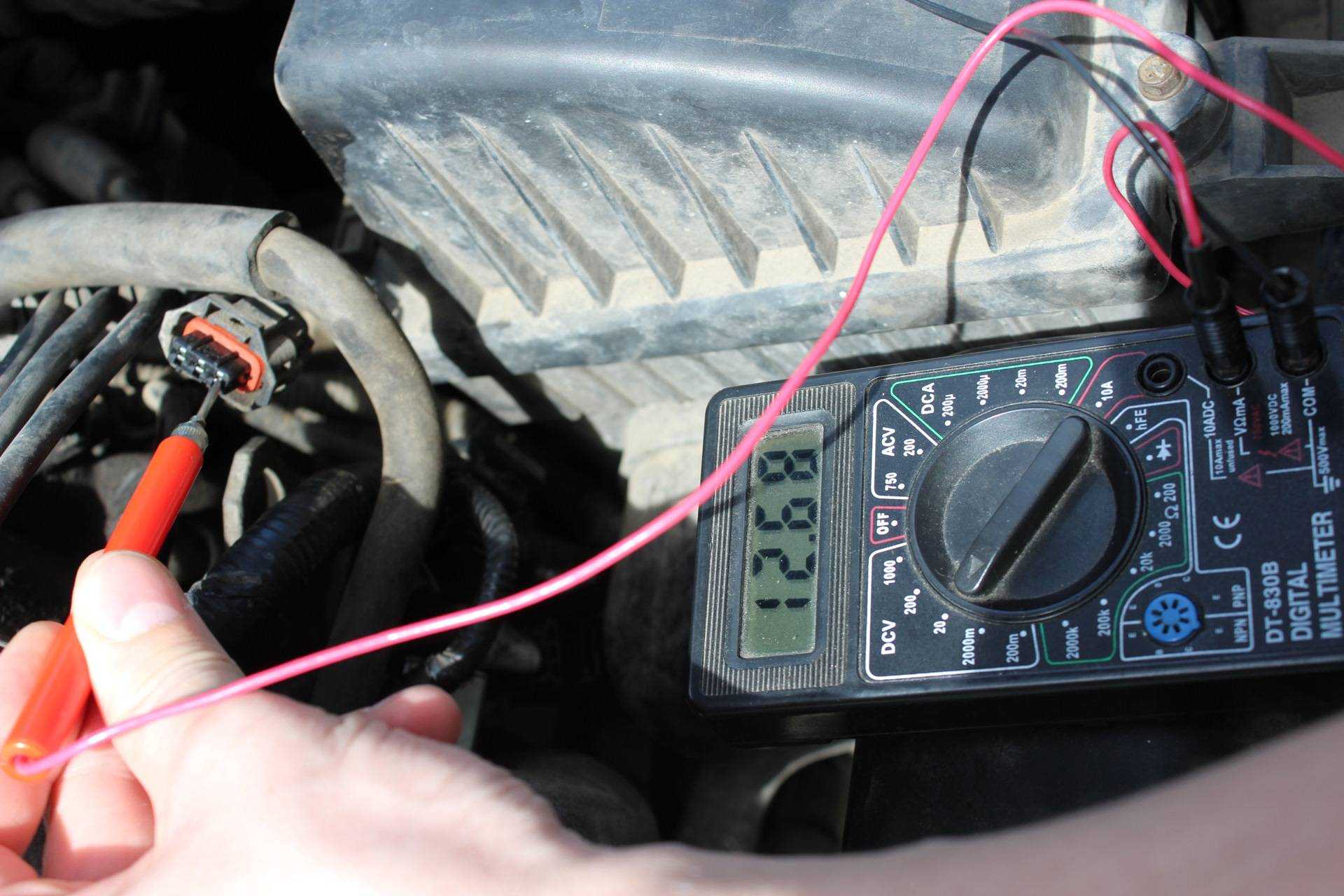

Проверка ДПКВ выполняется мультиметром. Устройство способно измерить сопротивление обмотки сердечника. Выполняется это следующим образом:

• мультиметр переключается в необходимое положение, переключатель устанавливается на 2 кОм;
• контактная группа располагается на клеммах ДПКВ;
• если показания от 500 до 800 Ом, то устройство исправно;
• для получения информации об индуктивности мультиметр переводится в соответствующий режим;
• если датчик в полном порядке, то снимаем уровень порядка 400 мГн.

Нередко клеммы загрязняются или окисляются. Предварительно их очищают наждачной бумагой. Показания мультиметра не дают стопроцентной гарантии, демонтированный датчик может быть неисправен и выдавать корректные показания только в таком виде. Во время движения, когда температура повышается, показания могут изменяться. Подобное происходит, если между витками обмотки возникает короткое замыкания. Точные показатели индуктивности и сопротивления находим в паспорте устройства.

Поменять датчик коленчатого вала придется и при неисправной изоляции. Чтобы ее проверить, придется воспользоваться мегаомметром:

• прибор устанавливается на 500 В;
• одна клемма располагается на контакте, вторая — на корпусе проверяемого устройства;
• сопротивление у работоспособного прибора колеблется в пределах 20–25 МОм.

Замена датчика положения позволяет решить возникшие проблемы. Эти девайсы не поддаются ремонту, однако довольно часто причиной неполадок становится загрязнение, которое нетрудно своевременно устранить.

Автовладелец должен следить, чтобы зазор между шкивом и прибором не превышал одного миллиметра. Для измерения используется штангенциркуль.

Как диагностировать код P0335

Пошаговая инструкция

1. Если двигатель завёлся, используйте диагностический прибор OBD2, чтобы проверить, получаете ли вы показания оборотов.
2. Осмотрите жгут и все провода, подключенные к датчику коленвала, на наличие повреждений. Убедитесь, что все соединения в порядке.
3. Проверьте зубчатый венец и цепь (ремень) ГРМ на наличие повреждений. Замените или отремонтируйте при необходимости.
4. Снимите ДПКВ и осмотрите наконечник на наличие металлической стружки или других повреждений. Возможно, вам удастся убрать металлическую стружку, но если датчик сильно поврежден, его следует заменить.
5. Проверьте проводку датчика цифровым мультиметром, установленным на постоянное напряжение. Для этого отсоедините разъём. Включите зажигание, не запуская двигатель, и прикоснитесь черным проводом мультиметра к корпусу. Поочерёдно касайтесь красным проводом к выводам на разъёме. На одном из них обычно должно быть опорное напряжение 5 вольт. Если это не так, жгут проводов повреждён.
6. Если проводка в порядке, используйте мультиметр для проверки датчика. Отставьте разъём отключенным и снимите датчик. Установите мультиметр на «Ом» и измерьте сопротивление ДПКВ. Бесконечность указывает на обрыв, а ноль — на короткое замыкание.
7. Проверьте сопротивление датчика положения коленчатого вала. В руководство по ремонту автомобиля написано, в каких пределах должно быть сопротивление. Если показания находятся за пределами, датчик неисправен.

Владимир

Взял нижеприведенную инфу с чиптюнерского фага вот здесь:/>Как то нарвался на их страничку и с удовольствием прочитал. Может еще кому нибудь поможет. N_V_V просьба отписаться о конечном результате.

Судя по материалам форума, эта ошибка (ДПКВ) до сих пор вызывает брожение в умах автомехаников и диагностов. В принципе, вполне возможно, что неисправен ДПКВ или расслоилась демпферная резина на шкиве коленвала, однако, как показывает практика, чаще всего виноват в этом. ДМРВ. В этом случае ошибка возникает при включении зажигания и, при сбросе, в дальнейшем не возникает. Абсурдность этой ситуации объясняется очень просто: ошибка ДПКВ диагностируется с привлечением сигнала о расходе воздуха, который позволяет детектировать прокрутку даже при полном отсутствии импульсов синхронизации. Следовательно, если ЭБУ получает ложный сигнал с ДМРВ о ненулевом потреблении воздуха (а это любое напряжение АЦП ДМРВ, отличное от 0,996), а импульсов синхронизации с ДПКВ нет — выставляется ошибка Датчика Коленвала — 0335.

Так же, подобную ошибку, в редких случаях может вызвать близкое расположение тормозных трубок и лечится отгибанием последних подальше от ДПКВ. Так же на возникновение этой ошибки оказывает влияние общее состояние электропроводки и, в частности, генератора. Датчик представляет собой обычный сердечник с катушкой, ломаться там, в принципе, нечему, а вот чувствительность к импульсным помехам у него очень высокая. Наводки, дребезг контактов, неисправный выпрямитель и т.д могут вносить помехи в работу этого датчика и вызывать ошибку 0335.

Самый простой способ лишиться ДМРВ — на машине с адсорбером залить в контроллер прошивку без поддержки адсорбера. До поры, до времени все ОК, но однажды, при включении зажигания раздается хлопок. При этом в ресивере возникает взрыв паров бензина, интенсивность которого зависит от концентрации паров (воздушно-топливной смеси ). При «проскакивании» искры воспламеняется смесь в цилиндре и, через открытые клапана процесс горения идет дальше, вызывая мощный хлопок в ресивере и гофре, т,е рядом с ДМРВ. По словам очевидцев были случаи, когда хлопком срывало гофр и рвало воздушный фильтр. У меня после несильного единичного хлопка сразу же возникла ошибка 0335, к счастью, однократно.

Вот и в этот раз машинка преподнесла мне очередной подарок. Почему подарок? Да потому что я слегка «повёрнут» на диагностике и ремонте автомобиля. Кто-то скажет, что лучше ездить и только масло менять и проблем не знать. Полностью согласен, но это ведь очень скучно! Если бы я так хотел, то купил бы иномарку. Хотя кого я обманываю, откуда у меня столько денег

Итак, перейдём непосредственно к проблеме, но в начале.

Признаки неисправности датчика коленвала ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

• Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
• Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
• Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

• Нестабильный режим на холостом ходу.
• Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
• Потеря мощности.
• Провалы при разгоне.
• Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

• Деформация или разрушение корпуса.
• Короткое замыкание, которое привело к повреждению обмотки.
• Износ.

Методы диагностики

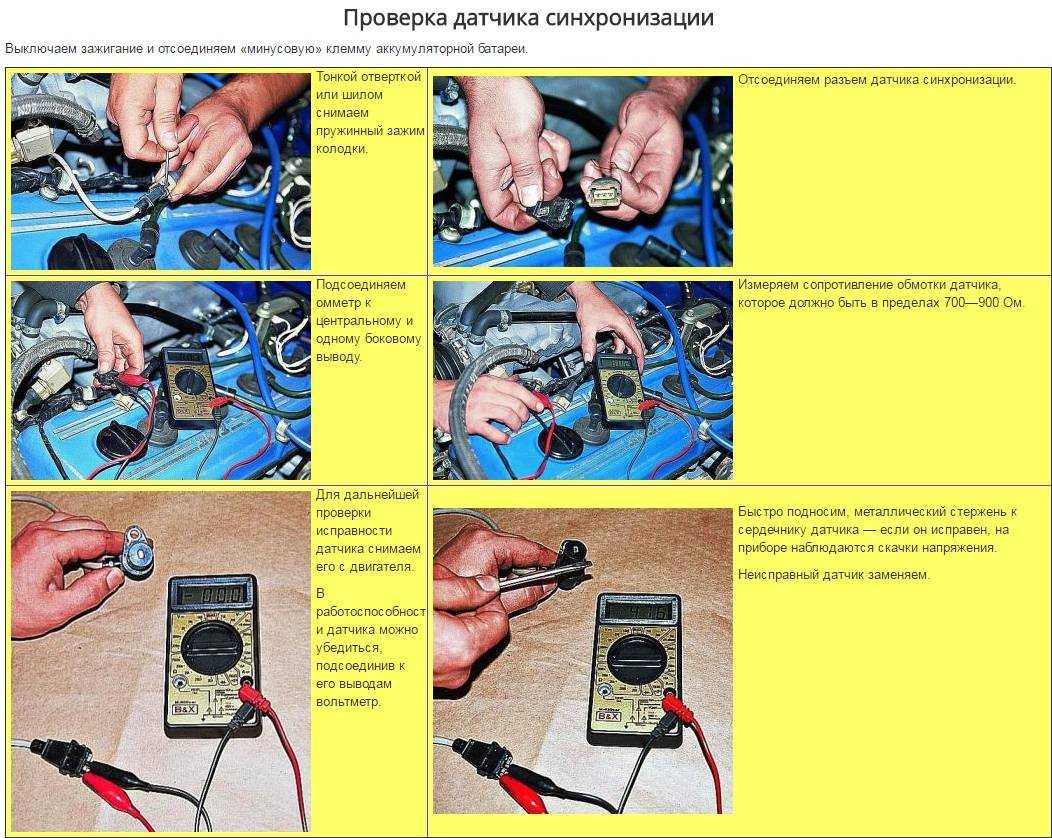

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

1. При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
2. Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
3. При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

   Осциллограмма проверки датчика коленвала

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

Причины ошибки P0335

Если на шкиве износилась резина, гасящая нежелательные колебания или деформировался сам шкив, то он будет вращаться, выписывая восьмерку, и образуя лишнюю вибрацию. ДПКВ просчитывает зубцы на шкиве, образующие 58 импульсов, и поэтому сломанные зубцы тоже являются источников нежелательных импульсов и колебаний.

Проскальзывание, или обрыв ремня ГРМ также служит следствием появления ошибки.

Очень редко код ошибки появляется из-за неисправности ЭБУ. Поэтому электронный блок управления проверяют, когда убеждаются в том, что все системы исправны, а ошибка продолжает высвечиваться.

Чтобы выяснить причину возникновения ошибки 0335 у ВАЗ 2114, необходимо иметь специальный диагностический сканер, и цифровой мультиметр для проверки электроцепи в ДПКВ и самого датчика.

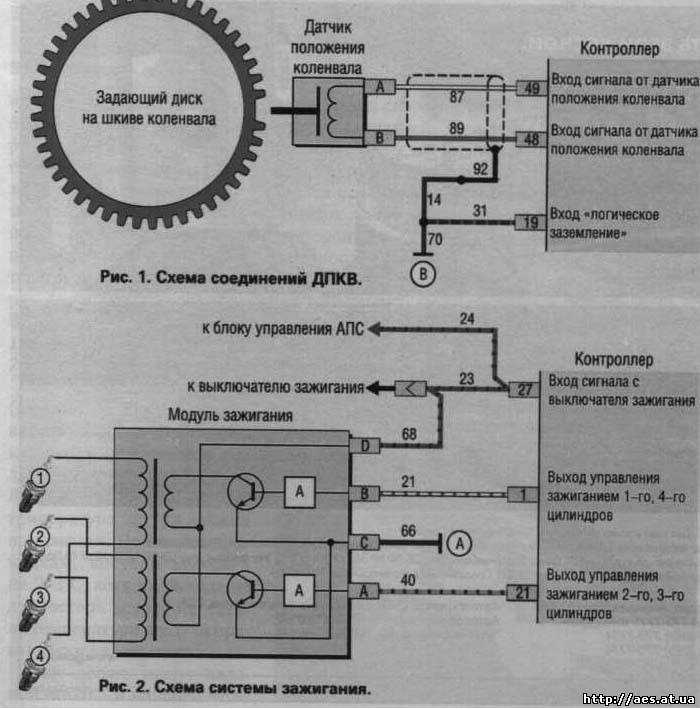

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

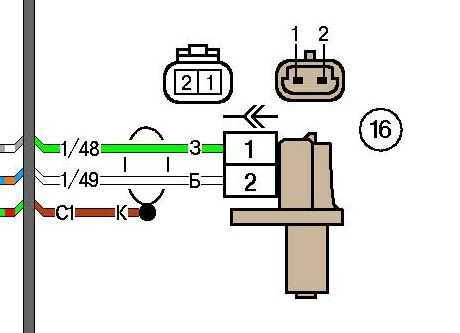

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Замена датчика положения коленвала своими руками

Практически во всех современных источниках технической информации выход из строя датчика положения коленчатого вала (далее по тексту ДПКВ), или датчика синхронизации, причинно связывается с остановкой силового агрегата транспортного средства. Какова же причина столь серьезных последствий? Она кроется в главной функции этого устройства – синхронизации работы форсунок и системы зажигания, а нарушение работоспособности данного элемента приводит к сбоям в системе подачи топлива. И единственным решением проблемы является замена датчика положения коленвала.

Несмотря на то, что поломка датчика синхронизации не относится к  часто встречающимся неисправностям, знание причин, приводящих к столь печальному итогу, принесет каждому  автолюбителю несомненную практическую пользу.

Причины выхода из строя ДПКВ:

• Механические повреждения и деформации корпуса датчика.

• Короткое замыкание витков обмотки и, как следствие, сбой импульсной генерации сигнала, посылаемого в ЭБУ (характерно для датчиков синхронизации импульсного типа).

• Деформация или обламывание зубьев шкива привода генератора.

Главным симптомом некорректной работы датчика коленвала являются самопроизвольное падение мощности силового агрегата, нарушение стабильности его работы и увеличение расхода автомобильного топлива.

Итак, неисправность определена и ее необходимо устранить.  Рассмотрим процедуру замены датчика синхронизации на примере наиболее популярных среди отечественных автолюбителей автомобилей «ВАЗ 2110» и «ВАЗ 2114».

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

• Торцевой гаечный ключ на «10».

• Комплект щупов.

• Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

• Нестабильное функционирование силовой установке в режиме «холостого хода».

• Потеря мощности, «провалы» в работе двигателя при разгоне.

• «Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

• Возникновение детонации при разгоне или в режиме повышенной нагрузки.

• Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгоритму замены на «ВАЗ 2110», приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

• Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

• В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

• Очистите посадочное место датчика синхронизации от загрязнений.

• Крепление нового ДПКВ производите старыми болтами.

• Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.

ОШИБКИ И ПРИЗНАКИ НЕИСПРАВНОСТИ

О том, что с ДКПВ возникли проблемы, свидетельствует появление на экране бортового компьютера ошибок 0036 либо 0035.

• Ошибка № 0035 появляется в случаях, когда устройство передает в мозги автомобиля неправильный сигнал;
• Ошибка № 00436 возникает, когда ЭБУ не получает от датчика никакого сигнала вообще.

Если на вашей четырнадцатой отсутствует и вы не можете увидеть возможные ошибки, обратите внимание на положения коленвала ВАЗ 2114:

• Во-первых, при неисправном ДКПВ двигатель может попросту не завестись, причин этому, помимо самого датчика, может быть много, но проверить устройство необходимо одним из первых;
• Также при поломанном датчике наблюдаются провалы при наборе оборотов при разгоне либо же наоборот, обороты могут расти самостоятельно;
• Характерными являются проблемы при холостом ходу – обороты плавают либо автомобиль глохнет;
• Существенно ослабевает тяга движка;
• Горит индикатор “Check Engine”.

В целом, все неисправности ДКВП можно разделить на три основные группы:

1. Механические повреждения устройства – трещины в корпусе либо сорванная посадочная резьба, повреждения сердечника или колодки контактов;
2. Повреждения чувствительного элемента в результате износа;
3. Повреждения обмотки, в результате чего меняется частота подачи импульса в контроллер (ЭБУ их не может расшифровать сигнал).

Снимите датчик посмотрите на внешние деформации и протестируйте- все станет понятно

Описание датчика детонации

Неисправность датчика коленвала 2114, 2113, 2115

Неисправность датчика коленвала ваз 2114, 2113, 2115	Причина	Способ устранения
Стартер проворачивает коленвал двигателя но движек не заводится	Повреждена цепь датчика коленчатого вала, неисправность самого датчика, увеличен расстояние между торцом датчика коленвала и синхродиском маховика более 1±0,2 мм, нарушено противодействие обмоточки ДПКВ (0,500 — 0,700 кОм у исправного); Командный сигнал от датчика коленвала поступает не вовремя из-за раслоения демпфера коленчатого вала (синхродиск повернулся поотношению к шкиву)	Поменяйтен датчик коленвала; проконтролируйте демпфер кордана
Мотор функционирует нестабильно или останавливается при свободном движении	Командный сигнал от датчика коленвала поступает не впопад из-за сдвига зубчатого шкива коленчатого вала (зубчатый венец сбился по сравнению с шкивом)	Поменяйте демпфер
Двигатель не развивает полной мощности и не обладает достаточной приемистостью. Рывки и провалы при движении автомобиля ВАЗ 2114	Командный всплеск от датчика коленвала поступает не ко времени из-за сдвига зубчатого венца коленчатого вала (зубчатый венец повернулся сравнительно шкива); Поломан датчик коленвала или его соединения	Поменяйте демпфер, смените ДПКВ, проконтролируйте соединения датчика кордана.
Хлопки во впускном коллекторе	Управляющий импульс от датчика коленвала приходит не вовремя из-за раслоения демпфера коленчатого вала (зубчатое колесо сдвинулось относительно шкива)	Замените демпфер коленвала
Повышенный расход топлива	Управляющий импульс от датчика коленвала приходит не вовремя из-за раслоения демпфера коленчатого вала (зубчатое колесо сдвинулось относительно шкива)	Замените демпфер коленвала
Повышенное содержание вредных веществ в отработанных газах	Управляющий импульс от датчика коленвала приходит не вовремя из-за раслоения демпфера коленчатого вала (зубчатое колесо сдвинулось относительно шкива)	Замените демпфер коленвала

Разновидности ДПКВ на ВАЗ-2114

Различия датчиков идет по конструктивной особенности и принципу действия. На автомобилях ВАЗ-2114 преимущественно можно встретить следующие варианты этого устройства:

1. Индуктивные. Внутри имеют металлический стержень с магнитом на наружном конце
2. Частотные. Работают по принципу определения частоты импульсов

Наибольшее распространение получил первый датчик. За счет своей практичности и эффективности. Вокруг стержня наматывается проволока из меди, концы используются для подключения проводов. На контроллер подается напряжение, а когда зубчатое колесо проходит пропуском, напряжения прекращается. Это и является сигналом блоку управления, который в свою очередь отдает команду на впрыск топлива.

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

1. Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
2. С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
3. Сам контроллер демонтируется.
4. Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
5. После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.
