Эбу ваз 2114 основные неисправности и способы их устранения

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

• При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
• Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
• Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
• При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
• На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
• Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
• Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
• Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд).

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

2) Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

3) Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

4) Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Описание «мозгов»

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

• скорости;
• детонации;
• лямбда-зонда;
• фаз впрыска горючего;
• положения коленчатого вала;
• положения дросселя;
• расходомера воздуха;
• температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

• зажигания;
• адсорбером;
• форсунками, а также бензонасосом;
• системой вентиляции и отопления;
• программами для диагностики работоспособности авто;
• регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

• нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
• нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
• при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
• также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

• замыкание электроцепи или ее обрыв;
• неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
• подкуривание севшего АКБ от автомобиля с заведенным мотором;
• поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
• отключение контактов АКБ при заведенном двигателе;
• попадание влаги на плату модуля электронной системы;
• механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Пропадает напряжение на ЭБУ ВАЗ 2114 – что делать

Ошибка пропадает напряжение Ваз 2114

В принципе решений у данной проблемы может быть множество:

Если напряжение на АКБ меньше 12.4 вольта, то ЭБУ начинает экономить энергию, на 11 вообще можешь не завести даже на шнурке))) ЭБУ иногда видит напряжение меньше чем реально на АКБ, это как правило говорит о том, что пора бы массы ЭБУ почистить, в разъем заглянуть контакты протереть. В твоем случае — на холодную проблемы, на горячую все нормально. А если взглянуть со стороны АКБ? На подсевшем проблема, на подзаряженном геной все нормально

Хороший диагност не повредит машинке Так же рекомендую обратить внимание на неисправность: катушки зажигания, модуля зажигания, коммутатора бесконтактного зажигания свечи

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Технические характеристики

ТИП	ОБЪЕМ	МОЩНОСТЬ	КРУТЯЩИЙ МОМЕНТ	РАЗГОН	МАКСИМАЛЬНАЯ СКОРОСТЬ	КОЛИЧЕСТВО ЦИЛИНДРОВ
Бензин	1.5 л	68 л.с.	103 H*m	13 сек.	155 км/ч	4
Бензин	1.5 л	78 л.с.	115 H*m	13,2 сек.	158 км/ч	4
Бензин	1.6 л	81 л.с.	120 H*m	13.2 сек.	160 км/ч	4

Модель имела в своей линейке слабые агрегаты объемом 1,5 и 1,6 литра, их характеристики вы можете посмотреть выше. Работали они в паре только с 5-ступенчатой механической коробкой передач. Тем не менее была некоторое время комплектация, которая оборудовала модель роторным карбюраторным агрегатом объемом в 1,3 литра, выдающим 135 лошадиных сил, позволявшим модели набрать сотню за 9 секунд.

МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ | CHIPTUNER.RU

МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ

И. Н. Скрыдлов, ака Aktuatorг. Люберцы, Московской области. 29 сентября 2005 г.

Внимание! Данная методика применима только на семейство 2110 и 2113–2115 «нового» образца,  в которых  управление вентилятором идет по массовому проводу.  В семействе 2108–2115 «старого» типа управление вентилятором может осуществляться  коммутацией +12V. Больной: А/м ВАЗ 21114, 2005 г

выпуска, пробег 7500 км., 8V, 1,6L

Больной: А/м ВАЗ 21114, 2005 г. выпуска, пробег 7500 км., 8V, 1,6L.

Жалоба: На прогретом двигателе положение ДПДЗ 1–2%% на ХХ. Ощутимый (100–200 оборотов) дрейф оборотов ХХ при включении электро вентилятора радиатора. От экземпляра датчика не зависящий (Отечественный или GM). При проверке выявлено изменение напряжение на выходе ДПДЗ от 0,41 до 0,57В при включении электро вентилятора радиатора. Далее в тексте в вилке измеренных напряжений, значение слева от дефиса при выключенном, а справа при включенном электровентиляторе радиатора. Измерения проводились при помощи цифрового тестера производства фирмы Mastech

Диагноз: недостаточно надежный контакт массы ЭСУД с массой автомобиля.

Лечение: Дополнительным, толстым проводом в двойной изоляции, сечением 3х2,5 кв.мм. проложена дополнительная масса от минусовой клеммы АКБ до металлического каркаса центральной консоли панели приборов. Клеммы на обоих концах дополнительного провода обжаты и пропаяны. На каркасе провод закреплен на шпильку крепления проводов массы ЭСУД, вместе с его штатными проводами массы. Так же пропаяны клеммы на штатном проводе масса, установленном между минусом АКБ и кузовом автомобиля.

Провод (белый, толстый) с обжатой и пропаянной клеммой привинчен к минусовой клемме АКБ и проложен в штатном тоннеле вместе с подкапотным жгутом.		Разделанный для обжатия клеммы второй конец провода, проложенный к месту будущего крепления.		Обжатая и пропаянная клемма.		Провод прикручен на предназначенное место.

Результат: Напряжение на выходе ДПДЗ стало меняться в пределах 0,39–0,46В.

Далее провод массы идущий на реле включения электро вентилятора радиатора, откушен от жгута ЭСУД и подсоединен к металлическому каркасу отдельным проводом. Наращивание провода выполнено методом обжатия в переходной луженой медной трубке.

Результат 2: 0,37–0,39В!!!!!!!!

Сопутствующие измерения: Напряжение на зеленом, массовом проводе ДПДЗ до перекоммутации 0,056–0,215В. После перекоммутации 0,03–0,03В! Т.е. практически не меняется! Кроме того, налицо тенденция снижения напряжения на выходе ДПДЗ при закрытой дроссельной заслонке по мере улучшения контакта контроллера ЭСУД с массой автомобиля.

Вывод: Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля.

PS. Такое толстое сечение провода взято, поскольку провода с другим сечением под руками не оказалось, и разделывать его на отдельные провода было просто лень. На самом деле хватило бы и 2,5 квадратов.

Восстановление массы на а/м «Калина»

Константин Зибров, (aka Мурзик)г. Майкоп. 18 октябра 2012 г.

На а/м «Калина» существует очень актуальная проблема с пропаданием массы в жгуте ЭБУ, это выражается в плавании АЦП некоторых датчиков, скачки температуры при перегазовках с кратковременными включениями ВСО…

Способ устранения этой проблемы. Вся работа начинается с отключения АКБ, отсоединения ЭБУ, откручивания планки с реле. Далее следует снять накладку переднего правого порожка, отсоединить под полочкой разъем от косы, отогнуть ковролин и аккуратно разрезать шумоизоляцию.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Видим значение

Сопротивление самих щупов составляет 2.1 Ома.

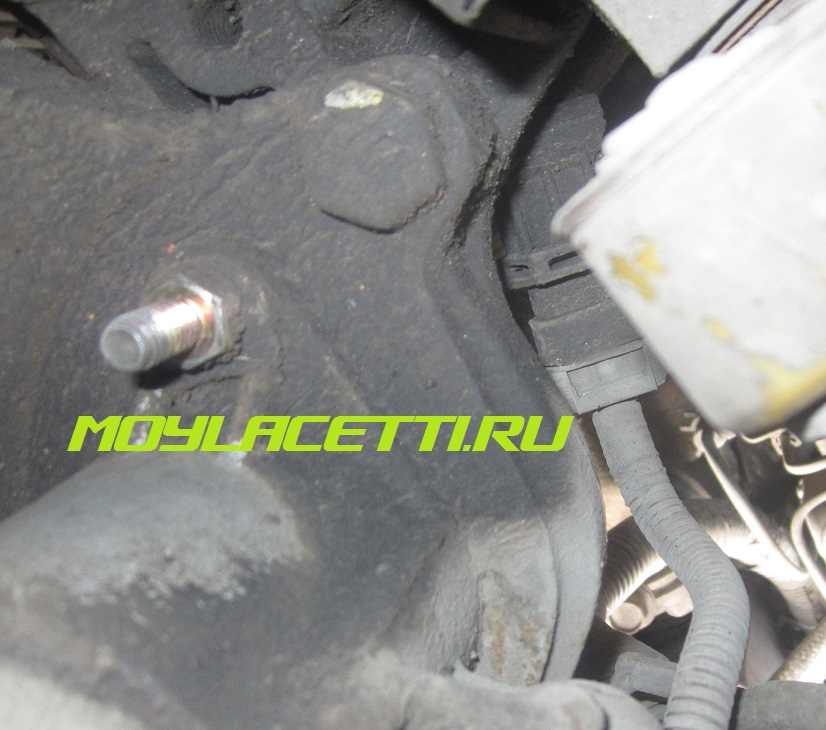

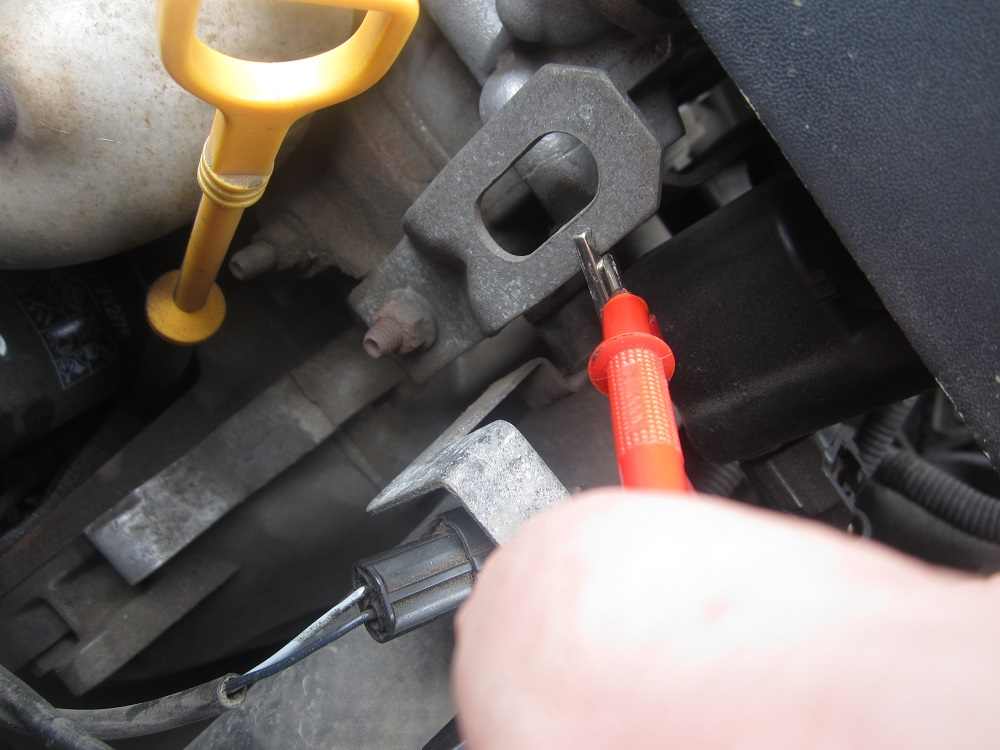

Теперь подключаем один щуп к двигателю. Хоть сюда

Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа!!! А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

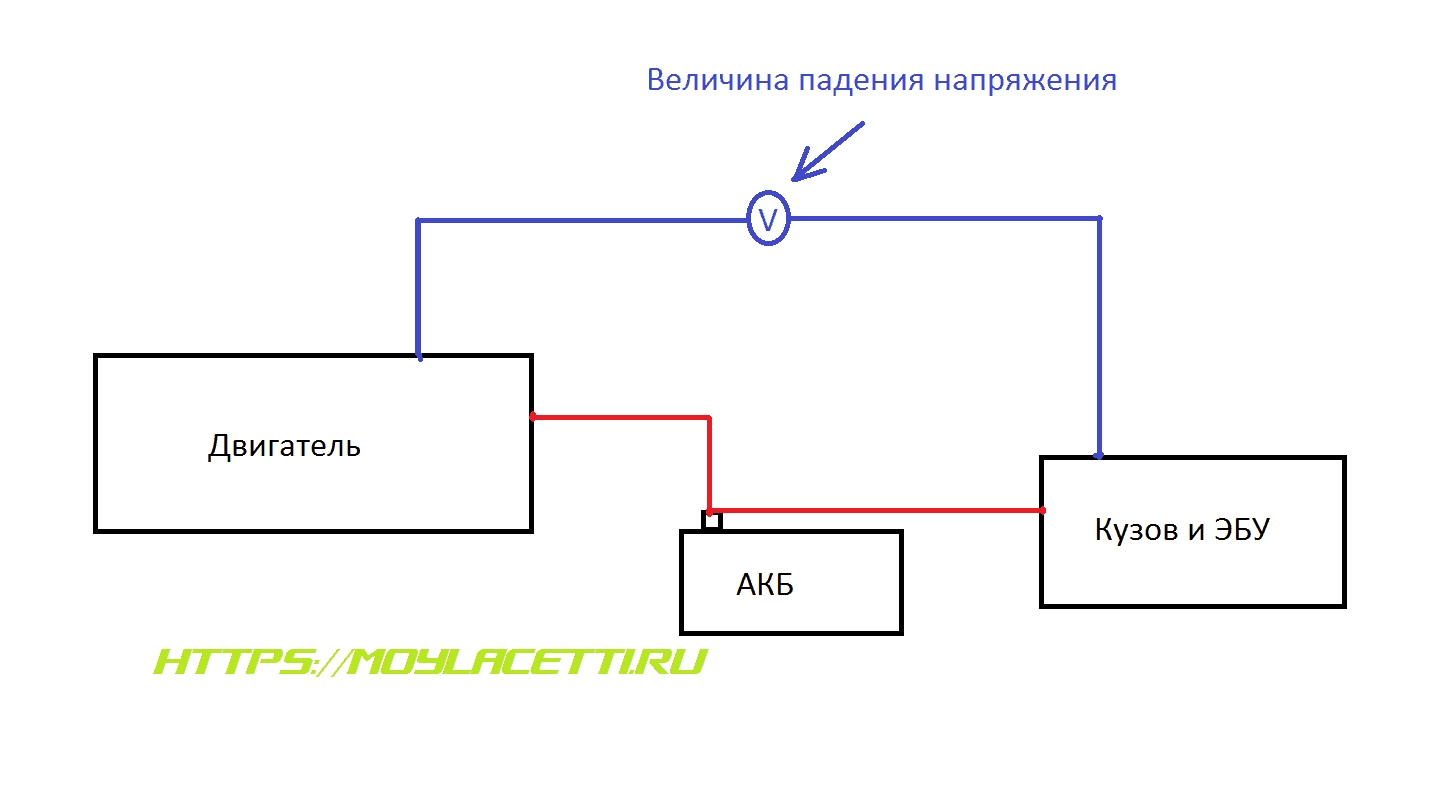

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Всё зачистить и обработать средством для защиты контактов

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Всем Мира и ровных дорог

По теме:

Мне нравится 11+

Участники, которые лайкнули этот пост:

Масса аккумулятора

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Зачем размещают массу электронного блока управления в определенном месте?

Расположение массы электронного блока управления (ЭБУ) в определенном месте на автомобиле ВАЗ 2115 осуществляется с целью обеспечения эффективной работы системы управления и минимизации возможных негативных воздействий.

Размещение массы ЭБУ в конкретном месте имеет несколько причин:

1. Электромагнитная совместимость (ЭМС).	Корректная работа ЭБУ требует минимальных помех, вызванных воздействием электромагнитных полей. Размещение массы в определенном месте гарантирует соответствие электрических потенциалов и сводит к минимуму возможные помехи от других систем и устройств автомобиля.
2. Теплоотвод.	ЭБУ производит значительное количество тепла при работе. Расположение массы в определенном месте позволяет обеспечить эффективное охлаждение и отвод тепла, предотвращая перегрев и негативное влияние на работу системы.
3. Доступность и защита от повреждений.	Размещение массы ЭБУ на определенном уровне позволяет обеспечить удобный доступ к нему во время эксплуатации и проведения ремонтных работ. Кроме того, правильное размещение обеспечивает защиту блока от внешних факторов, таких как попадание влаги или механические повреждения.
4. Балансировка и устойчивость автомобиля.	Размещение массы ЭБУ в определенном месте учитывает балансировку общей массы автомобиля и его устойчивость на дороге. Это помогает обеспечить комфортное и безопасное управление автомобилем.

Все эти факторы принимаются во внимание при разработке конструкции автомобиля и проектировании места размещения массы электронного блока управления на ВАЗ 2115, чтобы обеспечить надежную и безопасную работу системы управления автомобилем

Как исправить плохую «массу»

Способ исправления дефекта зависит от причины, которой он вызван, но, помимо восстановления «земли» необходимо принять меры, которые исключат повторение поломки в будущем. Если этого не сделать, то через какое-то время дефект вернется, причем, возможно, в более тяжелой форме.

Восстановление контакта между клеммой и кузовом

Вот порядок действий, которые нужно выполнить для восстановления контакта: Отключите минусовую клемму АКБ. Открутите гайку, если она зафиксирована контргайкой, то обе, если вместо резьбового штырька болт, то выкрутите его. Снимите шайбу и клемму с резьбового штырька, или, вытащив болт, отведите от места контакта клемму. Осмотрите поверхности кузова и клеммы, если на них грязь и коррозия, то очистите любым подходящим средством, например, «Цинкарем» (удаляет ржавчину, преобразуя ее в металл) или Kontakt 60 (растворяет окислы и разрушает их структуру). Затем удалите шлаки зубной щеткой и протрите места контактов изопропиловым спиртом, затем продуйте воздухом.

Если толщина корродированного слоя 0,5 мм и больше, то желательно зачистить место кузов и клемму металлической щеткой или наждачной бумагой, затем обработать «Цинкарем». Это защитит контактные поверхности от коррозии, благодаря чему соединение будет работать эффективно и долго. Однако даже обработка «Цинкарем», который покрывает поверхности тонким слоем цинка, не является гарантией долгой и беспроблемной службы контакта, ведь он подвергается воздействию воздуха и пара. Поэтому после восстановления контакта покройте все детали акриловой грунтовкой для металла или нитрокраской.

Преобразователь ржавчины «Цинкарь»

После высыхания и полимеризации на поверхности кузова и клеммы образуется тонкая пленка, надежно защищающая детали от воздействия водяного пара, а значит, исключается один из важнейших элементов коррозионного процесса.

Восстановление поврежденного провода

Восстановить поврежденный провод можно тремя способами:

• полностью заменить;
• соединить скруткой или пропаять;
• соединить обжимной муфтой.

Для полной замены находят оба контакта или клеммы, к которым он подходит, затем разбирают их и, сначала вытаскивают старый проводник, затем, предварительно зачистив концы, вставляют новый. Преимущество этого способа в том, что новый провод обладает штатным электрическим сопротивлением, а также прослужит гораздо дольше скрутки или пропаянного соединения. Недостатком же способа является то, что не всегда можно подобраться к клеммам, а затем вытащить старый и вставить новый проводник без серьезных усилий. Это особенно актуально, если он проходит через увязанный жгут других проводов и для его замены придется распускать весь жгут.

Соединить поврежденный проводник скруткой или пайкой гораздо проще, ведь не придется распускать жгут проводов, однако выполнить это можно, если:

• у него достаточно длины и укорачивание на 3–5 см ни на что не повлияет;
• рядом с поврежденным участком достаточно места, чтобы зачистить, а затем и соединить его.

Если же соединить скруткой провод не получается, а другие методы не подходят, то придется вставлять ремонтный отрезок нового провода, который компенсирует сокращение длины. Для этого подойдет кусок провода подходящего сечения, длиной 10 см. Главным условием качественного контакта в месте скрутки является правильный порядок действий, то есть оба конца нужно очистить от изоляции, распушить и вставить друг в друга, затем намотать поперек провода. Готовую скрутку обязательно закрывайте термоусадочной трубкой.

Жгут проводов

Помните, использовать пайку можно лишь там, где провод гарантированно не подвергается даже небольшому изгибу. В противном случае только скрутка.

Соединение обжимной муфтой обладает более высокой прочностью, а также меньше склонно к росту сопротивления из-за окисления проводов, чем скрутка. Однако для этого потребуются качественные соединительные муфты и кремпер – специальное обжимное устройство, которое можно купить в магазинах автозапчастей. Кроме того, поставить муфту можно лишь там, где хватает места для зачистки проводов и работы кремпером. Такое соединение мы рекомендуем в обязательном порядке защищать термоусадочной трубкой.
