Замена шланга на печку ваз 2110 разными способами

Шланги печки ваз 2110

Как правило, в любом автомобиле установлен обогреватель или, другими словами печка. Роль такого устройства немаловажная, за счёт печки обеспечивается нужная температура внутри салона. При помощи автоматизированной системы управления появляется возможность регулировать температуру с высокой точностью. Конечно, никто не застрахован от поломки печки на машине ВАЗ 2110, поэтому для снижения риска появления такой ситуации, нужно чаще проверять отводящие и подводящие шланги. Замена шланга на печку ваз 2110 – это процесс важный. И в данной статье пойдет речь о том, как проводится замена шланга печки ваз 2110.

Основные причины плохой работы электропечи

Ваз 2110 печки схема

Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:

предохранителя монтажного блока;
зажигательного замка;
выключателя зажигания совместно с его разгрузочным реле;
специального переключателя, который регулирует режим работы электродвигателя печи;
дополнительно вмонтированного резистора;
моторчика печки;
обогрева заднего стекла автомобиля, которое содержит регулировочную клавишу обогревателя со световым индикатором;
специального функционального элемента для обогревания стекла.

Ваз 2110 печка электросхема

Одной из причин неисправности электронной схемы печи, может быть отсутствие функциональной активности электродвигателя отопителя как на малых, так и на больших оборотах. При таком раскладе необходимо действовать следующим образом:

вначале следует убедиться, не перегорел ли случайно предохранитель;
в случае обнаружения перегоревшего предохранителя, его в срочном порядке нужно будет поменять на новый.

может также случится обрыв или повреждения проводки, в месте её соединения;
чтобы исключить вышесказанную причину, необходимо осуществить проверку электроцепи согласно схеме печи;
после чего, необходимо устранить порыв, если он имел место быть;
если не функционирует переключатель отопления, то наиболее вероятной причиной является заедание толкателя либо подгоревшие контакты;
для точной диагностики неисправности переключателя нужно проверить уровень напряжения на боковых клеммах во время изменения положения переключателя в пространстве (для этого достаточно подать ток на главную клемму);
если в ходе проведения диагностики не будет установлено изменение напряжения при смене положения ручки переключателя, то его необходимо срочно заменить;
существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв узлов электросоединений или якорной обмотки, обездвиженная щетка очистки, окисление и/или загрязнение якорного коллектора;

Ваз 2110 схема радиатора печки

вновь оживить движения щетки несложно, достаточно разобрать, а затем провести их очистку;
восстановить провода также не представит сложности, ведь главное — найти локализацию дефекта;
в случае если несколько вышеперечисленных положений не дали результата, то выход лишь один – полная замена электродвигателя отопителя;

Ваз 2110 электрическая схема печки

иногда, что правда крайне редко бывает, причиной неисправности может служить монтажный блок;
причин неисправного состояния монтажного блока множество, но основными из них являются: на месте спайки полный или частичный разрыв электроцепи, возгорание токоведущих дорожек;
осуществлять проверку цепи следует согласно схеме печи, в противном случае, обнаружить места разрывов и неисправностей будет просто невозможно;
конечной практически вероятной причиной может стать внутренний разрыв цепи вспомогательного (дополнительного) резистора(см.Как выполняется на ВАЗ 2110 замена резистора отопителя);

Ваз 2110 электросхема печки

чтобы исключить неисправность, связанную с функционированием резистора, необходимо осуществить проверку его цепей.

https://youtube.com/watch?v=-FXumDDvYYs

в случае засорения или окисления якоря коллекторной системы, число вращений электродвигателя также будет снижено;
для устранения вышеуказанной проблемы понадобится выполнить генеральную очистку коллекторной системы;
иногда может возникнуть замыкание в участке между витками якорной обмотки, а чтобы исключить эту причину, необходимо выполнить проверку количества входящего тока;
всё очень просто, если замыкание витков имеет место быть, то сила входного тока превысит отметку в 4,5А;

Видео по замене радиатора печки на ВАЗ 2110, 2111 и 2112

Уже в привычном для всех стиле, сначала выкладываю свой видео обзор по ремонту, а затем приведу несколько слов касаемо замены данной детали.

Обратите внимание, что для большей простоты и удобства при выполнении данного ремонта ВАЗ 2110, лучше предварительно открутить главный тормозной цилиндр, а также вакуумный усилитель тормозов. И отодвинуть все эти детали немного в сторону, чтобы они не препятствовали снятию радиатора печки

Разумеется, откручивать тормозные трубки не нужно, достаточно просто отвернуть две гайки крепления цилиндра к вакуумнику, после чего отвести всю конструкцию в сборе. Что касается усилителя, то со стороны салона — под рулевым валом есть 4 гайки, которые необходимо отвернуть. И уже после этого можно немного отвести и эту деталь в сторону.

Описание конструкции

Система охлаждения двигателя ВАЗ-2110 (с карбюратором)

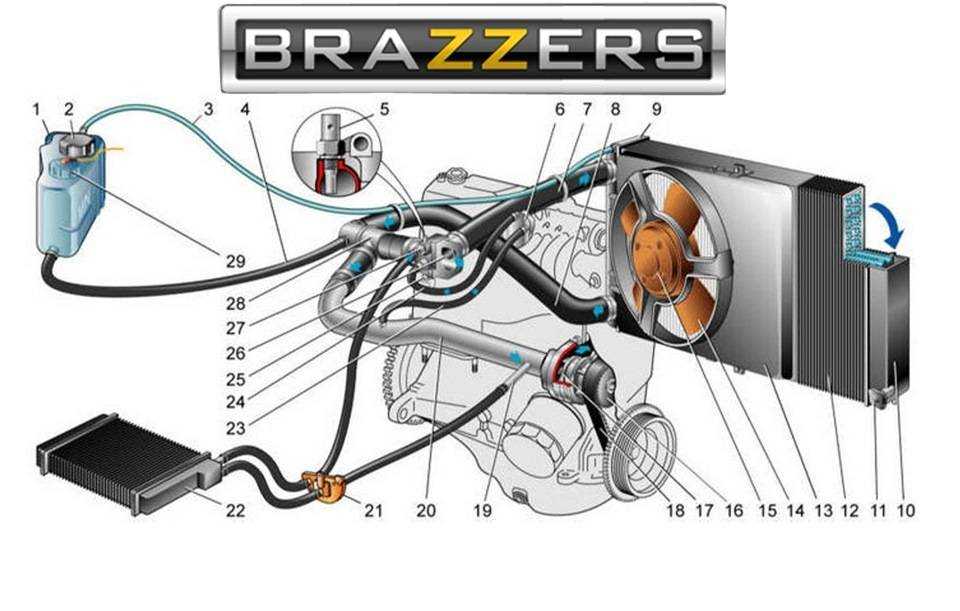

Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2
(на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

предыдущая страница4.36. Разборка и сборка двигателя

следующая страница 5.1. Описание конструкции

Неисправности печки ВАЗ 2110 и их устранение

Владельцы ВАЗ-2110 сталкиваются с проблемой неработающей или неправильно функционирующей печки. Неисправность сводится к тому, что воздух не нагревается, отопитель подает горячий воздух или отмечается неравномерный прогрев – на лобовое стекло идет холодный воздух, а в зону ног – хорошо разогретый.

Почему печка плохо греет

Такие симптомы происходят из-за неисправности в системе управления печкой:

Повреждение контроллера САУО.
Неисправность микромоторедуктора.
Деформация или заклинивание заслонки.
Неисправность датчика температуры.

Чтобы выявить проблему, для начала определите, в какой ветке системы управления появилась неисправность. Для этого запустите мотор, включите вентилятор отопителя на максимальную скорость, а затем покрутите рукоятку регулировки температуры с «Min» на «Max» и послушайте, меняется ли шум от работы вентилятора. Если ветка «контроллер-редуктор» исправна, то заслонки перемещаются, и за счет изменения направления потока воздуха, шум от работы печки меняет тональность.

А вот если звук работы не меняется, причина кроется в контроллере, редукторе или заслонках.

Для проверки контроллера проведите замену на заведомо исправный и проверьте, изменилась ли работа печки. Следующим проверяется моторедуктор. Сложность проверки заключается в том, что располагается он под «жабо» со стороны двигателя, и добраться до редуктора сложно. Эта ветка управления может не работать по причине заклинивания заслонок.

Для проверки ветки «контроллер-датчик температуры» отключите провода от датчика. Без его показаний контроллер управляет заслонкой, основываясь на установленной водителем температуре. Если проблема с работой печки крылась в датчике температуры, то после его отключения нормальное функционирование системы обогрева восстановится, с той лишь разницей, что перестанет работать автоматический режим вентилятора и САУО не сможет корректировать температуру воздушного потока.

Чаще же проблемы возникают с контроллером и моторедуктором. Эти узлы можно отремонтировать, но поскольку цена на них невысокая, то проще заменить на новые.

Замена шланга на печку ваз 2110 разными способами

Шланги печки ваз 2110

Снятие и замена штатного отопительного агрегата

Если автомобилист не знает, как поменять печку на ВАЗ-2110, он должен начать со слива тосола, наполняющего блок силового агрегата отечественного авто. После того как машина будет избавлена от охлаждающей жидкости, следует приступить к снятию резинового уплотнителя и накладки. Дальнейшие действия заключаются в нахождении главного тормозного цилиндра и откручивании всех крепёжных элементов. Затем необходимо освободить оба хомута, которые соединяются с проводами и шлангами.

Чтобы разобрать прежнее отопительное приспособление, придётся отсоединить провод вентилятора (минус), убрать все клеммы (плюс). Все вышеперечисленные манипуляции следует осуществлять непосредственно в кузове машины. Затем нужно открутить винты, расположенные с левой стороны от жабо. О правильности действий может свидетельствовать подвижность жабо, которое может немного двигаться вперёд. Следующим шагом станет демонтаж накладки ветрового стекла.

Чтобы разобрать печку сначала надо отсоединить провод вентилятора и убрать все клеммы

Находят датчик, который показывает уровень охлаждающей жидкости, и от него отсоединяют клеммы. После того как это выполнили, нужно снять пароотводящий шланг. Теперь вы увидите шланг, с помощью которого омывается лобовое стекло, его нужно тоже снять. Вам потребуется демонтировать дворники лобового стекла. Не забудьте снять зажимы корпусов отопителя и вентилятора.

Собственноручная замена печки ВАЗ-2110 предусматривает снятие не только вентилятора, но и корпуса салонного фильтра. Стоит отметить, что, при необходимости, именно на этом этапе демонтажа системы может быть произведена замена фильтра печки ВАЗ-2110. Задача заключается в снятии прежнего очистительного приспособлении, очищении его гнезда, а также в установке нового элемента для фильтрации воздуха.

После замены прежнего фильтрующего приспособления на новое необходимо снять заднюю часть корпуса вентилятора. Обезопасить работу поможет ослабление хомутов, а также демонтаж шлангов, посредством которых в систему подаётся тосол или антифриз. На этом снятие прежнего отопительного прибора можно считать завершённым, при необходимости автомобилист может приступить к ремонту радиатора печки (в первую очередь следует провести капитальную чистку, восстановить герметичность).

Начинающему автолюбителю-технарю на разборку и сборку нужно более семи часов

Вполне возможно, что при наличии плохого и неработающего обогревающего салон агрегата понадобиться полная замена отопителя ВАЗ-2110. Следует быть готовым к тому, что при отсутствии опыта и достаточного количества навыков, начинающему автолюбителю-технарю на разборку и последующую сборку деталей понадобится не менее семи часов.

На самом деле, собственноручная замена отопителя имеет множество полезных достоинств, кроме экономии средств автолюбитель может самостоятельно проверить все составляющие агрегата, провести замену заслонки печки, крана отопителя или термостата.

Замена шлангов на штатном отопителе

Как правило, тем автомобилистам, которые не знают, как поменять шланги на печку ВАЗ-2110, специальный инструментарий для работы не потребуется.

Специальный инструмент для смены шлангов печки не потребуется

Единственное, что понадобится — это новые шланги и 5 качественных винтовых хомутов, которые смогут подойти под диаметры 18–24 мм. Работа заключается в перекрытии патрубка и сливе тосола в любую свободную ёмкость небольшого объёма (подойдёт простая пластиковая бутылка, вмещающая не менее 2 литров). В эту же бутылку можно слить жидкость, которая находится в патрубке тройника. Всего из системы должно выйти около литра жидкости. После этого нужно избавиться от вакуумного усилителя, что поможет «подойти» как можно ближе к заменяемому патрубку.

Что касается работ, выполняемых в салоне авто, то здесь придётся потратить время на откручивание 4 гаек, посредством которых кронштейн педали тормоза удерживается на кузове авто. Для осуществления процедуры нужно расположиться под рулевой колонкой и воспользоваться головкой на 13, оснащённой удлинителем. Затем следует убрать с выключателя стоп-сигнала проводок и установить купленный тройник.

Опытные специалисты советуют перед монтажом нового тройника установить дополнительный комплект хомутов на патрубки тройника, что позволит исключить появление течи. Разумно поменять стандартные заводские хомуты, расположенные на шланге, на новые фирменные изделия.

https://www.youtube.com/watch?v=7FXfxxBYNaU

Возможные неисправности системы охлаждения и методы исправления

– Возможные неисправности

Диагностика

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке:

– Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

Осмотр.

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

– Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Осмотр

Замените насос в сборе

– Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

– Неисправен термостат

См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110

Замените неисправный термостат

– Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

– Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Горит лампа “Check еngine”. Датчик и цепи проверяются омметром

Неисправный датчик замените

– Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените

– Неисправен блок управления системы впрыска или его цепи

Проверьте блок или замените заведомо исправным

Замените неисправный блок

– Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

– Неисправен термостат

См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110

Замените неисправный термостат

– Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

– Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и/или бачок

– Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

– Загрязнены ячейки радиатора

Осмотр

Промойте радиатор струей воды под давлением

– Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

– Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

– Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

– Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

– Неправильная установка момента зажигания

См. Системы зажигания и управления ЭПХХ двигателя ВАЗ-2110

Отрегулируйте угол опережения зажигания

– Неисправен коммутатор

Замените коммутатор заведомо исправным

Неисправный коммутатор замените

Смена шлангов тройника

Как и при любых других ремонтных работах требуется соблюдать порядок действий приведённой ниже инструкции:

хомут, который крепит заправочный шланг к тройнику нужно ослабить;
сливается охладительная жидкость с расширительного бачка;
хомут, который скрепляет шланг тройника с патрубком подводящей насосной трубы, ослабляется. Далее этот шланг снимают и сливают остатки тосола;
от расширительного бачка открепляют резиновый ремень со всеми креплениями;
демонтируют разъём датчика охлаждающей жидкости в бачке;
отводящий шланг открепляется от бачка;
данный бачок извлекают и убирают в сторону, это же касается и второго отводящего пар шланга;
саморезы, фиксирующие левую обивку шумоизоляции в моторном отсеке, откручивают.

Съём обивки нужно выполнять в таком порядке:

откручивается саморез, расположенный сверху, который фиксирует центральную обивку;
в бачке с датчика снимается разъём, предназначенный для контроля уровня охладительной жидкости;
извлекаются гайки, которые находятся на вакуумном усилителе основного тормозного цилиндра;
далее этот цилиндр и тормозные трубки демонтируются со шпилек, их убирают вперёд, трубки будут изгибаться;
с патрубка усилителя снимается шланг, при этом нужно заранее отогнуть необходимый угол обивки.

Теперь ремонтные работы будут происходить в салоне машины:

усилитель вакуумный с кронштейном и педалью тормоза в собранном виде сдвигают в сторону. Таким образом, освобождается необходимый доступ к шлангам, которые крепятся на отопительном радиаторе;
чтобы отсоединить нижний шланг, для начала нужно будет убрать верхний шланг подвода;
он снимается после ослабления хомута.

Монтаж новых деталей должен осуществляться в обратном порядке.

Оценку работоспособности печки лучше проводить с определённой периодичностью. Своевременный осмотр и необходимая замена шлангов печки и охладительной системы автомобиля является залогом надёжного функционирования двигателя. Естественно, для экономии времени на ремонте можно обратиться к мастерам на СТО, но, как показывает практика, любой ремонт не обходится дёшево. Поэтому неплохой альтернативой будет замена шлангов на печке по фото инструкции своими руками. Для лучшего прохождения процесса желательно делать все, как того требует инструкция. А цена на сами шланги не такая уж и высокая.
