Всё, что нужно знать о часах на ваз 2107

Подключение новых часов на ВАЗ 2107

Если вы решили установить новые часы в свою ВАЗ 2107, то для этого вам потребуется следовать нескольким простым инструкциям. Подключение часов в автомобиле может показаться сложным заданием, но при правильном выполнении инструкции вы с легкостью сможете осуществить данную операцию.

1. Подготовьте необходимые инструменты. Для подключения новых часов вам потребуется отвертка соответствующего размера, провода, соединительные элементы и, возможно, паяльная станция.

2. Откройте капот ВАЗ 2107 и найдите провода, которые подходят для подключения часов. Обычно на панели приборов есть специальный разъем для подключения аксессуаров, включая часы. Он может быть обозначен маркировкой «ACC» или «12V».

Используя отвертку, осторожно отсоедините провода от разъема. Будьте внимательны и аккуратны, чтобы не повредить провода или другие элементы приборной панели

4. Присоедините провода от новых часов к соответствующим разъемам. Обычно они сопровождаются инструкцией от производителя, где указано, к каким разъемам каждый провод должен быть подключен.

5. Проверьте работу часов, включив зажигание автомобиля. Убедитесь, что часы отображают правильное время и что они работают корректно.

6. Если требуется, закрепите часы на приборной панели автомобиля с помощью крепежных элементов, который были предоставлены в комплекте с часами. Будьте осторожны, чтобы не повредить приборную панель при закреплении часов.

Теперь вы успешно подключили новые часы на ВАЗ 2107. Удостоверьтесь в работоспособности часов, прежде чем отправиться в путь. Удачи!

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

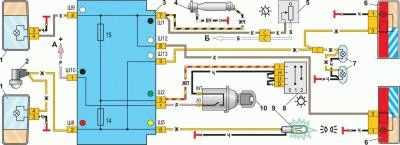

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари; 7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Это интересно: Жидкость для чистки карбюратора

Осматриваем карбюратор

Проверяем электромагнитный клапан на карбюраторе (если такой имеется). Для этого включаем зажигание, отключаем, а потом включаем контакт на клапане. Щелчки при этом указывают, что клапан исправен.

Заведите двигатель, снимите трубку вакуума с трамблёра и коснитесь её языком. Вы не должны почувствовать разрежения воздуха. Если оно есть, открутите немного стопор.

Утопите рукоятку «подсоса», откройте воздушный фильтр. В карбюраторе заслонка первичной камеры должна находиться вертикально.

Вытяните до упора подсос, залейте три куб. см бензина поверх заслонки. Он должен заметно не просачиваться на протяжении 5–10 секунд. Утопите рукоятку подсоса, нажимайте педаль «газа» и смотрите, плавно ли открывается заслонка, не клинит ли она.

Устройство и назначение прикуривателя ВАЗ 2107

В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:

телефон, смартфон или планшет для зарядки;
видеорегистратор;
навигатор;
вентилятор;
компрессор для подкачки шин.

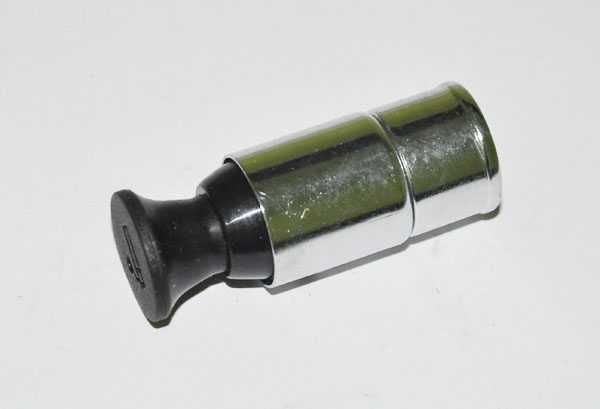

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый

Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму

Как правильно подключить электронные часы ВАЗ 2107 инжектор

Вот пошаговая инструкция, как правильно подключить электронные часы ВАЗ 2107 инжектор:

Отключите отрицательный клеммный зажим аккумулятора, чтобы избежать короткого замыкания.
Найдите подходящий и удобный для вас место для установки электронных часов в кабине автомобиля.
Выберите ближайшую электрическую цепь с постоянным напряжением, к которой вы хотите подключить часы. Рекомендуется использовать цепь, которая активируется при включении зажигания.
Откройте панель приборов, чтобы получить доступ к электрическим проводам и разъемам.
Найдите желтый провод, который предназначен для подачи постоянного напряжения на электронику автомобиля. Обычно он обозначен специальным маркером или имеет подходящую маркировку. Соедините желтый провод с соответствующим контактом на разъеме электронных часов.
Найдите черный провод, предназначенный для заземления. Соедините черный провод с соответствующим контактом на разъеме электронных часов.
Подайте питание на аккуратно соединенные провода. Проверьте работу часов, убедившись, что они отображают точное время.
Установите панель приборов обратно в исходное положение, закрепив все крепежные элементы.
Подключите отрицательный клеммный зажим аккумулятора.

После выполнения всех этих шагов у вас должны быть правильно подключены электронные часы на ВАЗ 2107 инжектор. Не забудьте проверить их работу, чтобы убедиться в корректной установке.

Подготовка к подключению прикуривателя и часов ВАЗ 2107

Подключение прикуривателя и установка часов на ВАЗ 2107 может быть выполнено самостоятельно, если имеется необходимые инструменты и небольшой опыт работы с автомобилем.

Для начала, необходимо подготовить все необходимые инструменты и материалы для работы. Вам понадобятся: прикуриватель с кабелем, нож с изолирующей лентой, отвертки, крепежные ленты, инструкция по подключению и установке прикуривателя и часов.

Прежде чем начать подключение, рекомендуется отключить аккумулятор автомобиля: разъединить клеммы, сначала отрицательную, затем положительную. Это позволит избежать случайного короткого замыкания и повреждения электрических компонентов.

Далее, произведите разборку панели приборов автомобиля. При помощи отвертки и пластиковых клипс освободите панель и аккуратно снимите ее. Теперь вы можете получить доступ к электрическим проводам и разъемам.

Подключение прикуривателя производится путем соединения его кабеля с аккумуляторной проводкой автомобиля. Необходимо подключить положительный (+) контакт прикуривателя к положительной (+) клемме аккумулятора, установив соответствующий предохранитель на проводе прикуривателя. Отрицательный (-) контакт прикуривателя необходимо подключить к металлической каркасу автомобиля.

После подключения прикуривателя, установите часы. В большинстве случаев, установка часов сводится к подключению их провода к блоку предохранителей или панели приборов автомобиля. Следуйте инструкции по установке, чтобы правильно подсоединить провода и зафиксировать часы на выбранном месте в салоне автомобиля.

По завершении работ, включите аккумулятор автомобиля, протестируйте работу прикуривателя и часов. Убедитесь, что все провода и соединения надежно закреплены, и не возникает никаких проблем из-за неправильной установки или подключения.

Неисправности часов на ВАЗ 2107

Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:

Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.

Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.

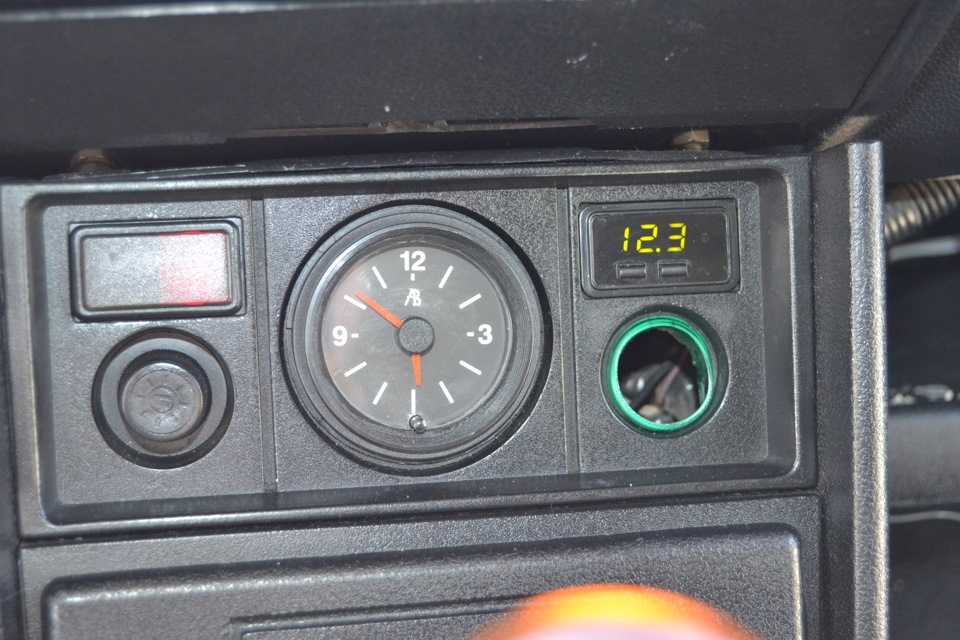

Подключение

Вопросом о том, как подключить часы на ВАЗ 2107, задаются все владельцы, которые снимали торпеду, а после ставили на свое место. На ВАЗ 2107 на центральной консоли установлены электромеханические часы круглого типа. Они устанавливаются на все модели семерок, как карбюраторные, так и инжекторные.

Рассматриваемые устройства расположены рядом с прикуривателем. Подключаются они в штатную сеть, от чего и приводятся в действие. Для обеспечения работы часов задействуются три провода, схема подключения которых изображена на фото ниже.

Эти три провода имеют следующие назначения:

провод питание часов;
питание подсветки часов ВАЗ;
минус.

Минусовой провод крепится на корпус устройства, а питание часов и подсветка подключаются к плюсовым клеммам. При подключении нужно учитывать, что непосредственно питание часов подключается к плюсовому проводу, а подсветка подсоединяется клеммой проводов от габаритов. Это значит, что подсветка срабатывает при включении габаритов.

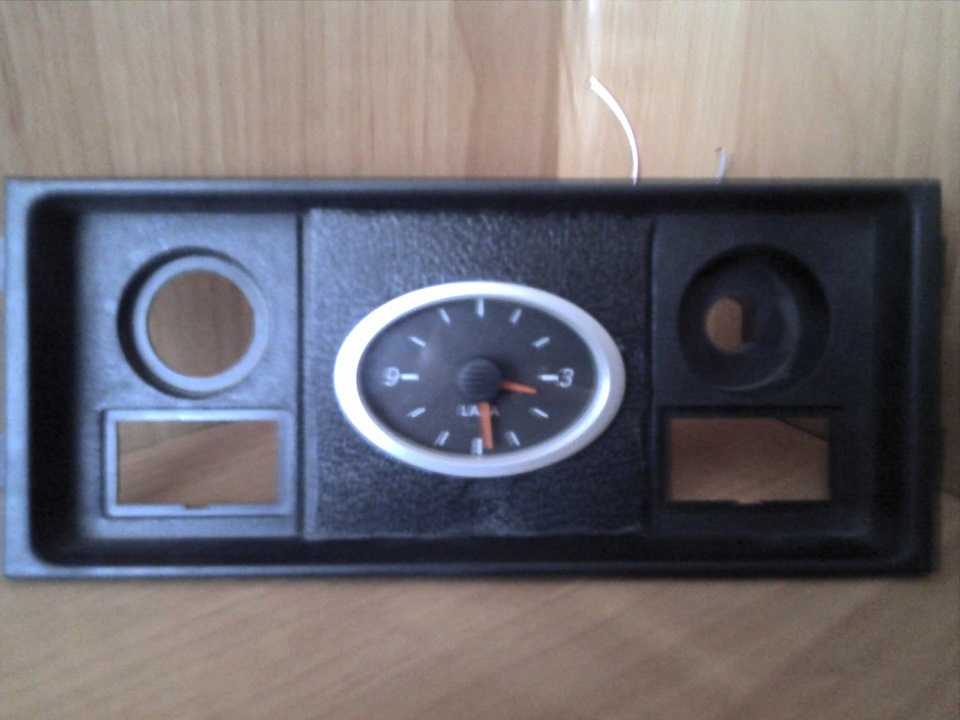

Демонтаж и монтаж

Демонтаж устройства проводится непосредственно для того, чтобы проверить, отремонтировать или заменить его.

Обесточивается бортовая сеть машины путем откидывания клеммы минус от АКБ.
Вынимается панель приборов, поддев ее аккуратно при помощи шлицевой отвертки.
После этого можно отключить клеммы от часов, и демонтировать их.

Принцип установки обратный, поэтому после ремонта или замены, следует выполнить манипуляции в порядке, обратном снятию.

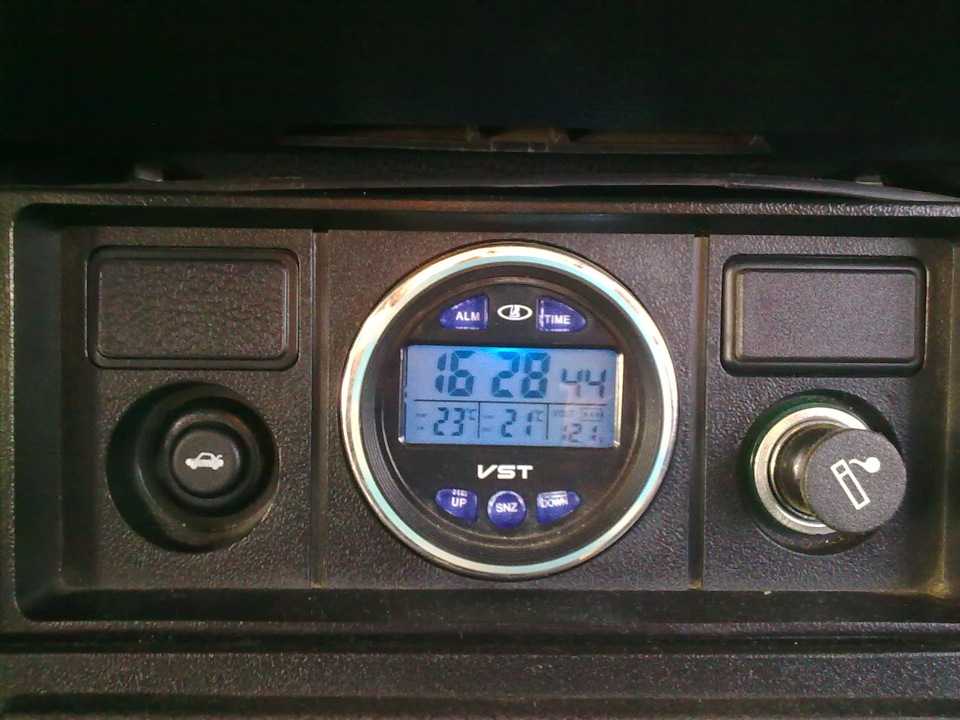

Аналоги штатных часов

Вместо штатных на Ваз 2107 можно поставить электронные часы, которые будут смотреться намного красивее. Многие именно так и делают, не дождавшись, пока перестанут работать штатные устройства, меняют их на электронные аналоги. Тем более что процесс замены для Ваз 2107 не имеет никаких трудностей.
