Признаки неисправности бензонасоса
Определить неисправность бензонасоса можно по следующим признакам:
- запуская холодный или прогретый двигатель, приходится долго крутить его стартером. Это может быть следствием того, что в системе долго не набирается требуемое давление;
- машина плохо разгоняется, мотор тяжело набирает обороты, реакция на нажатие педали газа происходит с запозданием, автомобиль движется рывками;
- машина с полным баком бензина заводится, но потом в любой момент может заглохнуть;
- появились посторонние звуки со стороны бензонасоса — гул, треск или хлопки;
- резко увеличился расход бензина и т. д.
Не качает бензонасос
Если после поворота ключа зажигания инжекторной «семёрки» вы не услышали привычный звук заработавшего бензонасоса, необходимо проверить электрическую цепь питания, а также механическую часть этого узла.
Проверка реле и пpeдoxpaнителя
Поиск неисправности начинают с блока реле и пpeдoxpaнителей, расположенного в салоне под бардачком. Чтобы было удобнее работать, блок нужно извлечь из ниши, потянув на себя. Пpeдoxpaнитель бензонасоса находится посредине блока (на рисунке обозначен цифрой 4), реле бензонасоса — чуть правее пpeдoxpaнителя (на рисунке — 5).
Из схемы подключения видно, что напряжение к бензонасосу поступает через пpeдoxpaнитель и реле. Поэтому в первую очередь нужно проверить целостность пpeдoxpaнителя: это можно сделать, например, мультиметром. Если пpeдoxpaнитель оказался сгоревшим, и после его замены машина заработала нормально, то вам достался самый лёгкий аварийный случай из всех возможных. Если пpeдoxpaнитель цел, то дальнейшие действия выглядят следующим образом:
- Включаем зажигание и проверяем наличие напряжения на розовом проводе, который подходит к контакту 30 реле. Проверку можно выполнить всё тем же мультиметром. Если прибор показал 12 В, переходим к следующему шагу.
- Устанавливаем перемычку между контактами 30 и 87 реле. Если после этого бензонасос включился, то, скорее всего, причина неисправности была в реле. Чтобы убедиться в этом, проверяем напряжение на катушке реле (см. рисунок — контакты катушки REL1). Если питание на катушку приходит, а бензонасос без перемычки не включается, реле нужно менять.
ДЖИН
Проверка мотора бензонасоса
Если с пpeдoxpaнителем, реле и проводкой всё в порядке, а бензонасос не работает или работает с перебоями, нужно проверить электродвигатель насоса. В первую очередь следует убедиться, что клеммы электромотора не окислились и не засорились. После этого нужно присоединить к клеммам зажимы мультиметра или обычную лампочку на 12 В и включить зажигание. Если лампочка загорится или мультиметр покажет наличие напряжения в цепи, значит, проблемы в моторе. Вышедший из строя электродвигатель бензонасоса, как правило, заменяют новым.
Проверка механической части
Если на бензонасос приходит напряжение 12 В, мотор насоса исправно вращается, а топливо всё равно подаётся на форсунки неравномерно и перебои в работе двигателя продолжаются, нужно проверить механические компоненты узла. Прежде всего следует измерить давление в рампе. Делается это следующим образом:
Вынимаем пpeдoxpaнитель бензонасоса и заводим двигатель. Ожидаем пока заглохнет мотор после того, как закончатся остатки топлива в системе.
Присоединяем манометр к рампе. Место подключения манометра, как правило, закрыто пробкой, которую необходимо снять
Под пробкой находится специальный штуцер, который нужно выкручивать осторожно, т. к
в рампе могут быть остатки бензина.
Надёжно крепим шланг манометра к рампе. Сам манометр выводим через кромку капота на ветровое стекло.
Низкое или скачкообразное давление в системе может быть следствием чрезмерного загрязнения сетки бензонасоса. В профилактических целях эту сетку, играющую роль фильтра грубой очистки топлива, следует чистить или менять через каждые 70–100 тысяч км пробега. Чтобы добраться до сетки, потребуется демонтировать бензонасос. Порядок демонтажа рассмотрим ниже.
Среди других причин недостаточно высокого давления в системе:
- выход из строя регулятора, вследствие чего давление растёт и падает бесконтрольно;
- загрязнение топливного фильтра, который нужно менять через каждые 30–40 тысяч км пробега;
- чрезмерный износ клапанов форсунок. В этом случае двигатель «заливает» топливом.
Схема ВАЗ-2104
ВАЗ 2104 с задним приводом и кузовом «универсал» выпускался с 1983 по 2012 год. Модель постоянно совершенствовалась: менялось электрооборудование, появилась система впрыска топлива, пятиступенчатая КПП и полуспортивные передние сиденья. Модификация ВАЗ 21043 была дополнена системой очистки и подогрева окна задней двери. Информация по схемам предназначена для самостоятельного ремонта авто. Электросхемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.
Устройство генератора
На ВАЗ 2104 стоит штатный генератор Г-222. С 1988 года он был несколько доработан и стал называться по маркировке 37.3701 (точно такие же устройства устанавливались на ВАЗ 2108). Г-222 и 37.3707 отличаются только данными обмоток, наличием встроенного реле регулятора.
Устройство фиксируется к литому кронштейну на двигателе одним болтом и одной шпилькой. Этого крепежа вполне достаточно для надёжной работы генератора.
Г-222 состоит из нескольких деталей, основными же считаются ротор, статор и крышки.
Ротор
Ротор — это вращающийся элемент генератора. Он состоит из вала с рифлёной поверхностью. На вал насаживаются стальная втулка и полюса, которые вместе образуют сердечник электромагнитного поля.
Ротор вращается в двух шариковых подшипниках
Важно, что подшипники закрытые, то есть дополнительной смазки не требуют. Поэтому если они разбиваются со временем, то проще их заменить
Также на валу ротора устанавливается и шкив. На поверхности шкива имеется три удлинённых отверстия — это необходимый элемент конструкции для вентиляции генератора и защиты устройства от перегревания. Шкив получает энергию вращения от коленчатого вала и передаёт ей ротору.
Статор с обмотками
Статор выполняется из пластин электротехнической стали. Все пластины соединены в одно целой сваркой. В специальные пазы изделия вставляется обмотка из медной проволоки. В свою очередь, каждая из трёх обмоток делится на шест катушек.
Реле регулятора
Реле регулятора представляет собой пластину с электрической схемой. Главная задача этой пластины — контролировать напряжение на выходе из корпуса, поэтому элемент крепится с задней стороны генератора.
Щётки
Щётки являются главным элементов в системе выработки электрической энергии. Они зажимаются в щёткодержателе и располагается также на статоре.
Диодный мост
Диодный мост (или выпрямитель) конструктивно представляет собой объединение шести отдельно взятых диодов, которые на равном удалении закреплены на одной плате. Выпрямитель нужен для того, чтобы перерабатывать переменный ток и делать его постоянным, стабильным. Соответственно, если хотя бы один из диодов выходит из строя, будут наблюдаться проблемы в работе генератора.
Инструкция по замене реле зарядки ВАЗ 2104 под приборной панелью
Если у вас возникли проблемы с зарядкой аккумулятора на вашем автомобиле ВАЗ 2104, то причина может быть в неисправности реле зарядки. В этом случае, замена реле может помочь в восстановлении нормального функционирования зарядной системы автомобиля.
Для замены реле зарядки ВАЗ 2104 под приборной панелью следуйте инструкции:
Откройте дверь водителя и сядьте за руль автомобиля. Убедитесь, что автомобиль находится в положении «Выключено» и ключ зажигания извлечен.
Найдите пластиковую крышку под приборной панелью, которая закрывает доступ к реле зарядки
Расположение крышки может варьироваться в зависимости от года выпуска автомобиля.
С помощью отвертки или другого инструмента аккуратно снимите пластиковую крышку, открывая доступ к реле зарядки.
Осмотрите реле зарядки и обратите внимание на его расположение и способ крепления. Обычно реле представляет собой небольшой коробочный элемент с несколькими проводами, подключенными к нему.
Отсоедините провода от реле зарядки, аккуратно отжимая соединительные зажимы или разъемы
Рекомендуется сделать пометку или фотографию расположения проводов, чтобы не запутаться при последующей замене.
Снимите реле зарядки, откручив его крепежные винты или отжав зажимы крепления. Будьте осторожны, чтобы не повредить окружающие элементы при снятии реле.
Установите новое реле зарядки ВАЗ 2104 в точно таком же расположении, как и старое, прикрепив его крепежными винтами или зажимами. При этом убедитесь, что провода подключены к соответствующим контактам нового реле.
Подключите провода к новому реле зарядки, установив их в соответствующие соединительные зажимы или разъемы. Следуйте пометке или фотографии, сделанной на предыдущем этапе, чтобы правильно подключить провода.
Убедитесь, что реле зарядки надежно закреплено и провода правильно подключены.
Установите пластиковую крышку на место, аккуратно закрывая доступ к реле зарядки под приборной панелью.
Заведите автомобиль и проверьте работу зарядной системы. Убедитесь, что аккумулятор заряжается и нормально работает.
В случае, если проблема с зарядкой аккумулятора после замены реле не исчезла, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.
Видео, как тестировать аккумулятор
Если у нас бензиновый двигатель остановился по какой-либо причине, аккумулятор способен снабжать нас энергией так, чтобы у нас во время ремонта хватило ее на горение ламп габаритов и аварийной сигнализации, при условии, что этого запаса хватит до конца ремонта, и этот запас сможет сдвинуть с места стартер с ДВС.
Конечно, есть прямая зависимость размера аккумулятора от его емкости, поэтому инженерами, в зависимости от марки автомобиля, были избраны и установлены аккумуляторы определенных размеров и определенной емкости. А вот теперь представим себе, что мы остановились на трассе. Пусть двигатель требует небольшого ремонта. Мы включили лампы аварийной сигнализации, ремонтировались в течение часа. За этот час шесть ламп постоянно подключались к аккумулятору, разряжали его, сигнализируя другим водителям, что мы сломаны. На протяжении часа аккумулятор разряжался, отдавал свою энергию на эти лампы. А теперь мы сели и заводим ДВС. И теперь аккумулятор начинает отдавать ток еще и стартеру.
Бензиновый двигатель провернуть достаточно тяжело, т.к. стартер сам по себе достаточно мощный двигатель. Во время запуска двигателя он забирает очень большое количество энергии у аккумулятора. Мы оказались хорошие мастера и двигатель завелся. Но что-то мы забыли. А забыли мы о том, что аккумулятор копит ток, который мы даем ему, а потом отдает.
Конечно, можно два — три дня снимать аккумулятор из автомобиля, подключать его к розетке, заряжать и снова ставить в автомобиль. Но это же не удобно. Значит нам надо иметь собственные средства на автомобиле, которые могли бы нам заряжать батарею. Именно поэтому, в автомобиле стоит электрический генератор и вращается он от бензинового двигателя. То есть когда мы завели бензиновый двигатель, сразу вместе с ним вращаться новый источник тока.
Мы больше не должны задумываться о количестве электричества в автомобиле, ведь у нас работает мощный бензиновый двигатель, сердце автомобиля. Это сердце должно обеспечивать нам надежный свет фар, свет салону, работу электрических систем автомобиля и тому подобное. Именно поэтому инженерами были выбраны генераторы таких мощностей, которые могли бы поставлять нам энергию на подзарядку аккумулятора и питание других электрических потребителей автомобиля.
Сначала мы забрали у аккумулятора энергию на пуск ДВС, теперь мы ее возвращаем назад аккумулятору — мы готовим его к следующему пуску двигателя, копим в нем энергию. И за все это отвечает генератор автомобиля. Следовательно, мы с вами более или менее ознакомились с этими вышеуказанными приборами и более или менее понимаем, зачем они нужны в автомобиле. Конечно выше я указывал идеальные случаи. В жизни же так бывает, что аккумуляторы уже стары и слабы, они уже не способны копить много энергии. Тогда водитель больше не может завести двигатель, не хватает энергии. Спрос на комфорт в автомобилях растет, появляется все больше и больше электроники. При рабочем ДВС бывают случаи, когда генератор автомобиля не способен заряжать аккумулятор — у него не хватает энергии.
Батарея продолжает разряжаться, мы не можем ее в полной мере подготовить к следующему запуску. Поэтому следующий запуск произвести тяжелее, а последующий может и вовсе сойти на нет. Летом аккумулятор достаточно неприхотливый прибор, а зимой он противное устройство, которое ни разряжаться, ни особенно заряжаться не хочет. Именно поэтому в эксплуатации автомобилей, из-за незнания этих систем, водители сталкиваются с самым неприятным: автомобиль не завелся, как всегда, именно тогда, когда он нужен. У аккумулятора не хватило мощности.
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

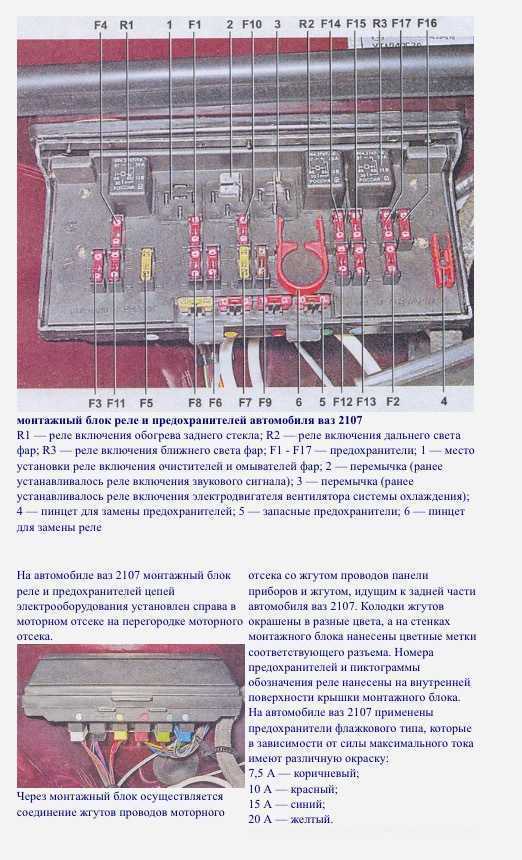

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока
- Управление обогревателем заднего стекла.
- Управление электроочистителями и двигателем омывателя фар (при их наличии).
- Управление звуковых сигналов (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
- Управление электролапами дальнего света фар.
- Управление электролампами ближнего света.
Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотников в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |

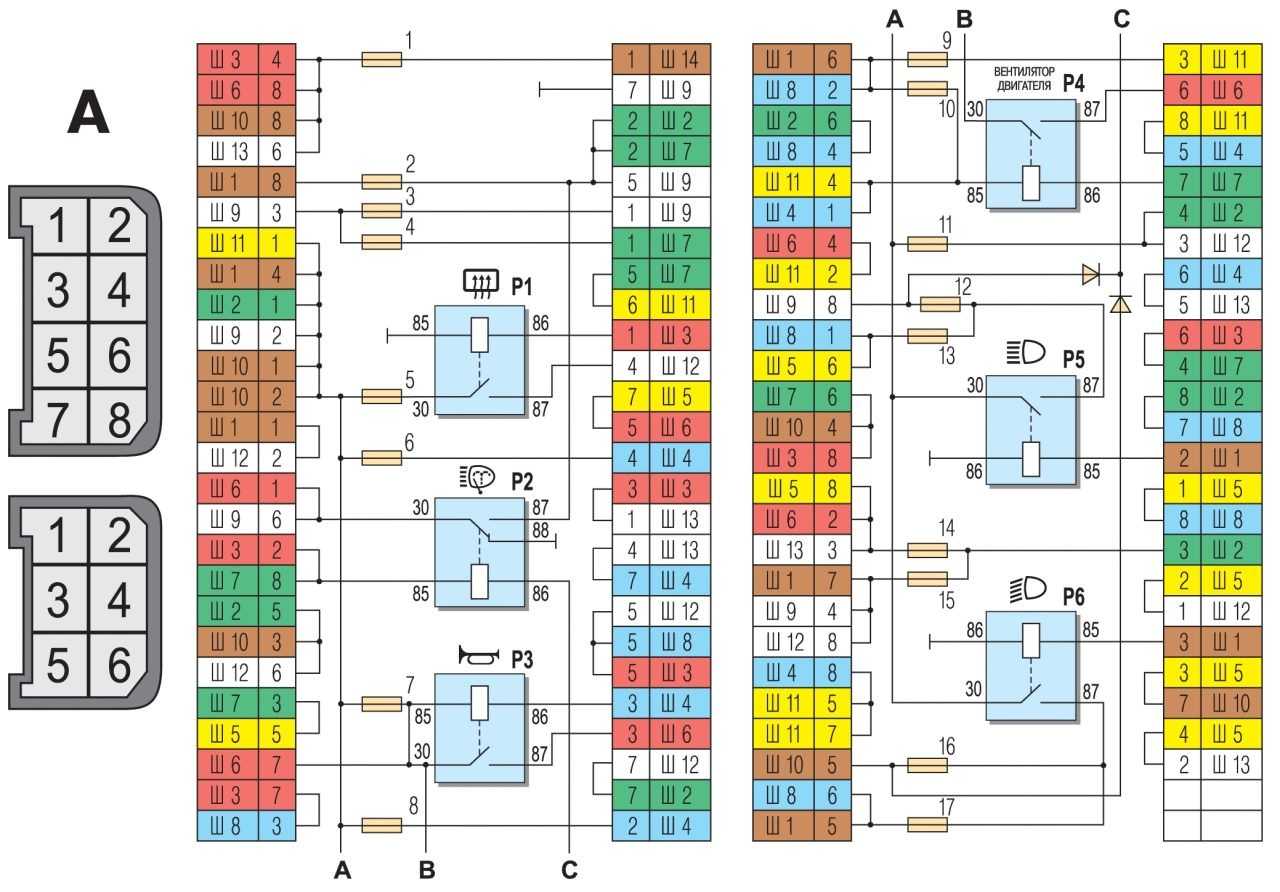

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:
Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.
Схема расположения элементов монтажного блока старого образца имеет следующий вид:
Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.
Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
https://youtube.com/watch?v=O12Xn1N2qOU
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
ВАЗ 2107 Проверка и замена реле
| Вам потребуются | |
|
Перед началом работы
Отверните гайки крепления блока предохранителей и отведите его в сторону (не
отсоединяя от него наконечники проводов) – см. подраздел
8.1.1.
| Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят. |
|
| Все перечисленные реле одного типа – 90.3747-10. | |
| Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса. |
|
| Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле. |
Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла
задней двери, электродвигателя вентилятора системы охлаждения, зажигания
| Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки. |
|
| Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса. |
| Вам потребуется | |
| Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова. |
|
| Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса. |
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
Замена реле контрольной лампы стояночного тормоза
|
Замена реле очистителя ветрового стекла
|
Замена реле-прерывателя указателей поворота и аварийной сигнализации
| Вам потребуется | |
| Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова. |
|
| Маркировка реле нанесена на крышке его корпуса. |
|

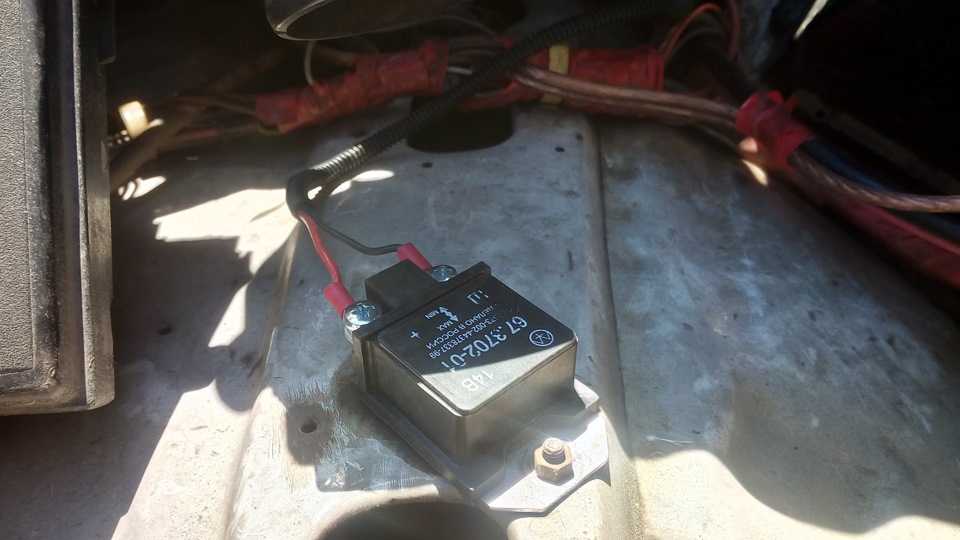

Важность и необходимость регулярной проверки и замены реле генератора ВАЗ 2104 инжектор
Реле генератора — это электронное устройство, которое активирует работу генератора автомобиля и контролирует его напряжение. ВАЗ 2104 инжектор, как и любое другое автомобильное устройство, требует регулярной проверки и замены реле генератора
Здесь мы рассмотрим важность и необходимость этой процедуры
1. Гарантия стабильной работы генератора.
Реле генератора играет ключевую роль в заряде аккумулятора и поддержании стабильного напряжения в электрической системе автомобиля. Проверка и замена реле генератора ВАЗ 2104 инжектор позволяет поддерживать оптимальную работу генератора и избежать непредвиденных сбоев в электрической системе автомобиля, которые могут привести к поломке других компонентов.
2. Повышение надежности системы зарядки.
Работа реле генератора непосредственно связана с системой зарядки аккумулятора. Если реле не работает должным образом, то это может привести к неполной зарядке аккумулятора или его перегрузке, что может привести к его выходу из строя. Регулярная проверка и замена реле генератора позволяет предотвратить такие ситуации и обеспечить надежную работу системы зарядки.
3. Предотвращение поломок других систем и узлов.
Неисправное реле генератора может оказывать влияние на работу других систем и узлов автомобиля, таких как система зажигания, система управления двигателем и т. д. Неправильное напряжение, нестабильное питание и другие проблемы, связанные с неисправным реле генератора, могут вызывать поломки и снижать общую надежность автомобиля.
4. Экономия расходов на ремонт и обслуживание.
Регулярная проверка и замена реле генератора ВАЗ 2104 инжектор помогает предотвратить серьезные поломки в электрической системе автомобиля, что может быть связано с высокими расходами на ремонт и обслуживание. Вовремя заменить неисправное реле генератора гораздо дешевле, чем заменить полностью вышедшую из строя систему зарядки или другие компоненты автомобиля.
Вывод:
Регулярная проверка и замена реле генератора ВАЗ 2104 инжектор является важным процессом, который позволяет поддерживать стабильность работы генератора, надежность системы зарядки и избежать поломок других компонентов автомобиля. Это также способ экономии расходов на ремонт и обслуживание.
Модификации авто ВАЗ-2107
ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра
ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.
ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.
ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.
ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.
ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.
ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.
ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2
ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3
ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.
ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.
ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.
ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра
ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.
ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.
Во многих случаях отказ определенных систем автомобиля связан с перегоранием предохранителей, отвечающих за работу этих систем. Каждый автовладелец должен знать где находиться блок предохранителей ВАЗ 2107 и располагать сведениями о том, какой предохранитель отвечает за определенную систему автомобиля, уметь правильно его заменить.
