Газель 3302 2705 (Соболь) предохранители и реле
Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.
Нижняя группа предохранителей
Если возникают проблемы центральным замком, топливным насосом – необходимо обратить свое внимание нижнюю группу предохранителей. Она включает в себя достаточно большое количество элементов. Маркируются они следующим образом:
Маркируются они следующим образом:
- №13 – подает питание на датчик скорости, кран отопления, бензонасос, выключатель света при включенном заднем ходе;
- №14 – осуществляется управление цепью блока управления ABS;
- №15 – генератор, зарядка и запитывает реле очистки ветрового стекла;
- №16 – блок управления освещением, подогрев сидений;
- №17 – вентиляция, охлаждение, а также электропривод зеркал (при наличии таковой опции в комплектации);
- №18 – электродвигатель, регулятор частоты вращения вентилятора отопителя (может присутствовать дополнительный отопитель);
- №20 – электростеклоподъемники (доступно опционально);
- №21 – розетка, а также отвечает за прикуриватель в салоне;
- №22 – лампа, освещающая подкапотное пространство;
- №23 – устройство для воспроизведения звука;
- №24 – диагностическая шина CAN.
Отдельным рядом установлены некоторые другие компоненты – их перечень зависит от установленного в автомобиль мотора:
- №25 может быть номиналом 5 или 15 ампер: в двигателе УМЗ-4216 – подает напряжение на систему управления двигателем; ISF8s4129P – данный предохранитель также отвечает за систему управления двигателем;
- №26 всегда имеет номинал работы 20 ампер: на УМЗ-4216 – питание на обмотку, контакты релейной группы; ISF8s4129P – запитывает обогреватель заднего стекла.
Электрический насос, вне зависимости от типа установленного мотора, предполагает установку предохранителя номиналом 10 ампер, маркируется за номером 29. При наличии кондиционера подает напряжение и на его муфту. Также присутствует перечень запасных предохранителей. Маркируются они следующим образом (данная группа самая маленькая):
- №1 – 5 ампер;
- №2 – 10 ампер;
- №3 – 15 ампер;
- №4 – 20 ампер;
- №5 – 25 ампер.
Источник
Бензонасос не выключается и перегревается
Предохранитель на стартер лада гранта
Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:
- подгорание (залипание) контактов управляемой цепи реле бензонасоса;
- замыкание в электропроводке на насос;
Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

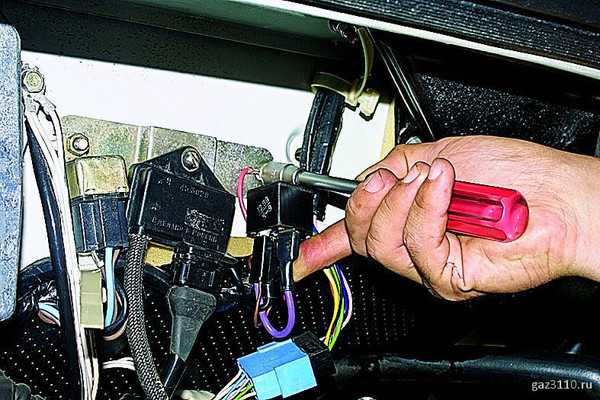

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.
Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.
Чиним сами
Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

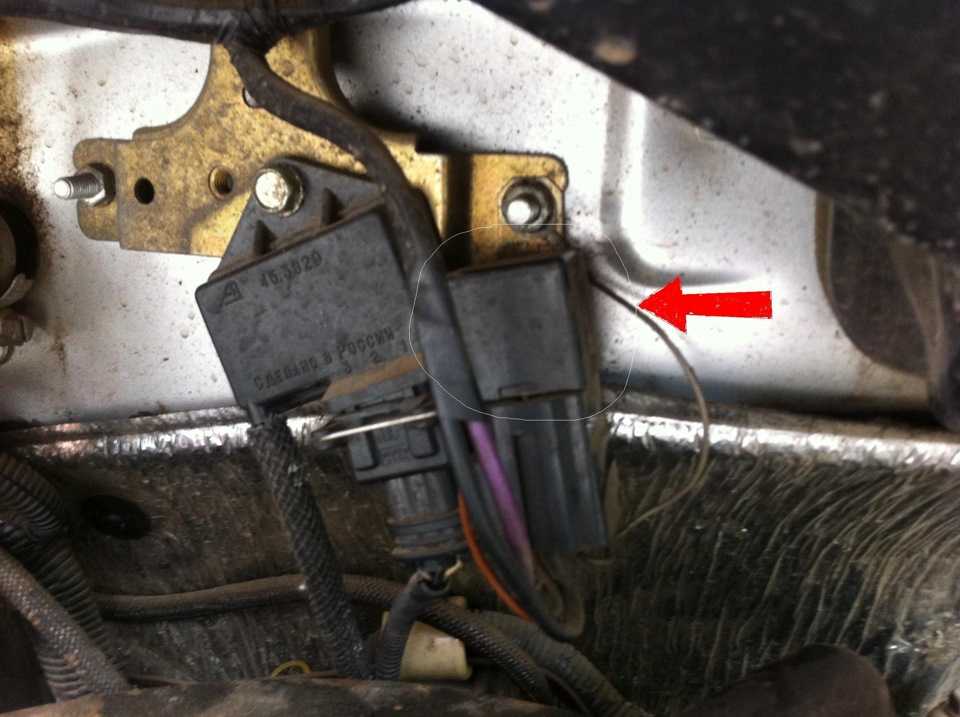

Чинится такая неисправность при обнаружении достаточно легко:
- Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
- Зачищаете;
- Прикручиваете новый контакт;
- Изолируете;
- Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.
О классических внедорожниках Уаз и автомобилях повышенной проходимости
Отечественные реалии При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации: Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата; Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года; Другие неисправности замыкания, отпаивание контактов, коррозия , вызванные низким качеством сборки.
Электрическая схема системы управления двигателя УМЗ Хотя стоит немного остановится на этом.
Автомобили с такими двигателями получили в среде автомобилистов собственные имена — Газель от двигателя УМЗ , Газель от двигателей семейства ЗМЗ Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.
В системе управления углом опережения зажигания применяется датчик GT или С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов. Но вот что заметил.
См. также: Регистрация электротехнической лаборатории в ростехнадзоре
Выводы: подвергнув автомобили. На фото — первая часть оригинальной схемы А электропроводка Газель отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Следующее отличие, это несколько усложнённая схема включения отопителя.
Зажигание смеси произойдет в том цилиндре, где осуществляется такт сжатия. На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. Ещё одно существенное отличие это наличие блока реле и предохранителей.
Навигация по записям
Датчик устанавливается на двигателе сверху, справа, между вторым и третьим цилиндрами. Система зажигания двигателя УМЗ бесконтактная с низковольтным распределением импульсов зажигания по каналам, с двумя двухвыводными катушками зажигания. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей.
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем: Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания; В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива. При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска.
система охлаждения газель 4216-евро-4
Проблемы с аккумуляторной батареей
Если Газель не заводится, то начинать поиски невозможности запуска мотора следует с аккумулятора. При его недостаточном заряде стартеру не хватает энергии для проворачивания коленчатого вала. При этом происходит существенное падение бортового напряжения сети. Тяговое реле начинает щелкать, а двигатель не может запуститься.
Ситуация с запуском мотора при разряженном или старом аккумуляторе усугубляется в мороз. Причин этому две:
- моторное масло загустевает на холоде и стартеру становится сложнее проворачивать коленвал, что вызывает повышенный пусковой ток и большее потребление энергии батареи;
- при морозе замедляются химические реакции АКБ и аккумулятор становится способен отдать меньший заряд.
Зимой обе вышеперечисленные причины накладываются друг на друга. Особо сложным пуск становится на холодную. При неблагоприятных условиях авто может полностью отказаться заводиться.
При разряженном аккумуляторе многие автовладельцы заводят свою Газель только с толкача, но есть и другие способы, основными из которых являются:
- пуск с помощью ПЗУ;
- «прикуривание» от другого транспортного средства;
- зарядка родного аккумулятора номинальным или повышенным током с последующим запуском силового агрегата.
Ситуация с разряженным аккумулятором не требует особого внимания автовладельца, если она произошла единоразово. Достаточно подзарядить АКБ и можно продолжать эксплуатацию машины в прежнем режиме. Если же батарея садится часто, то необходимо провести ее диагностику. По ее результатам принимается решение о методе и целесообразности восстановительных работ. В некоторых случаях рациональнее приобрести новый аккумулятор.
Если же АКБ показала полную исправность, но при этом садится за короткий период времени, то проверке подлежит бортовая сеть. В ней могут присутствовать замыкания и высокие токи утечек. При их выявлении не следует затягивать с устранением неполадок. Оперативное решение проблем избавит от риска возгорания автомобиля.
Наличие сквозных трещин и прочих подобных дефектов ведет к потере части электролита. Способность АКБ отдавать пусковой ток и энергию существенно снижается. Для диагностики проблемы достаточно внимательно осмотреть корпус. При выявлении любых повреждений перед автовладельцем предстает выбор между проведением ремонта или приобретением нового источника питания.
Почему перегорает предохранитель бензонасоса? Список причин
Скачать PDF
Поставив новый элемент, машина проезжает пару десятков метров и снова останавливается. При этом автомобиль за эти проеханные метры, успевает изрядно подергать и потрясти.
Само название «предохранитель» указывает на то, что этот маленький элемент защищает от выхода из строя более дорогое устройство. Если перегорает предохранитель — значит проблема может крыться в чем-то более серьезном. Поэтому не целесообразно вставлять вместо нужного элемента другой. Предохранитель состоит из тонких пластиночек, изготовленных из определенного материала и они фиксированной толщины.
Между набором пластиночек впаян плавкий элемент, который при перегрузке размыкает цепь. Вся эта конструкция заключена в полимерную оправку.
Замена предохранителей
Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:
- необходимо вскрыть корпус блока предохранителей;
- далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
- устанавливается новый, номинал которого обязательно должен совпадать.
Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.
Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.
Автомобилей с ABS (БПР-4)
- 60А Световая цепь и плюсовая цепь генератора
- 40А АБС
- 25А АБС
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле
Обозначение
p, blockquote 25,0,0,0,0 —>
1 | Главное реле |
2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
3 | Реле топливного насоса |
4 | Реле стартера |
Электро щиток
Старого образца
Расшифровка
p, blockquote 29,0,0,0,0 —>
651.3747 | Реле стартера 651.3747 |
Б116.3705 | Катушка зажигания Б116 |
1412-3733 | Блок управления ЭПХХ 1412.3733 |
13.3734-01 | Коммутатор транзисторный 13.3734-01 |
13.3702-01 | Регулятор напряжения 13.3702-01 |
1902.3741 | Клапан электромагнитный (1902.3741000) |
Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
Назначение элементов
p, blockquote 33,0,0,0,0 —>
15 | Реле 85.3747 |
16 | Реле осушителя 90.3747-10 |
17 | Реле 113.3747-10 |
19 | Блок управления МИКАС 11СR |
Электропроводка и предохранители
При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.
Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.
Техническое обслуживание
При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)
Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть
Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов
Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.
При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.
Предохранители
Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).
В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.
В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.
Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.
Предохранители верхнего блока
№ предохранителя | Ток, А | Защищаемые цепи |
1 | 25 | Комплексной микропроцессорной системы управления двигателем |
2 | 15 | Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей) |
3 | 15 | Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей) |
4 | 10 | Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей) |
5 | 10 | Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей) |
6 | 10 | Сигналов торможения |
7 | 20 | Звукового сигнала, прикуривателя |
8 | 20 | Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей) |
9 | 15 | Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей) |
10 | 10 | Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя |
11 | 5 | Датчика кислорода |
12 | 15 | Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя |
13 | 10 | Указателей поворотов |
Предохранители нижнего блока
№ предохранителя | Ток, А | Защищаемые цепи |
1 | 25 | Резерв |
2 | 15 | Дальнего света правой фары, сигнализатора дальнего света |
3 | 15 | Дальнего света левой фары |
4 | 10 | Ближнего света правой фары |
5 | 10 | Ближнего света левой фары |
6 | 10 | Противотуманных фонарей, сигнализатора противотуманных фонарей |
7 | 20 | Резерв |
8 | 20 | Резерв |
9 | 15 | Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов) |
10 | 10 | Подсветки приборов, переключателей, прикуривателя |
11 | 5 | Резерв |
12 | 15 | Габаритного света правого борта, корректора фар, плафона вещевого ящика |
13 | 10 | Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака |
Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.
Где находится реле стартера в Газели 405
Реле стартера в Газели 405 расположено в двигательном отсеке автомобиля. Это электронное устройство отвечает за подачу электрического тока на стартер, который в свою очередь запускает двигатель.
Реле стартера обычно устанавливается вблизи аккумуляторной батареи. Конкретное расположение может незначительно отличаться в зависимости от модели и года выпуска Газели 405, поэтому рекомендуется обратиться к руководству по эксплуатации автомобиля для точной информации.
Обычно реле стартера выглядит как небольшая коробка с подключениями для проводов. Оно может быть закреплено на крепежной планке, кузове автомобиля или на основании аккумуляторной батареи.
Для доступа к реле стартера необходимо открыть капот Газели 405 и обратить внимание на крупные провода, идущие от аккумулятора. Реле стартера будет расположено поблизости
При обращении к реле стартера необходимо соблюдать меры предосторожности, так как оно может быть под напряжением. Если у вас есть сомнения или проблемы с реле стартера, рекомендуется обратиться к квалифицированному механику или сервисному центру для проведения диагностики и ремонта
Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи
Замена блоков предохранителей :: АвтоМотоГараж
В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121.
Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.
Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.
На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.
Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.
Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.
- Подготовка к работе.
- На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.
Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.
Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.
Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ !!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).
- Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.
- И вот что должно получиться:
Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.
- Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.
- Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.
Что делать если не крутит стартер на горячем двигателе
Если стартер не может прокрутить двигатель на горячую, то нужно демонтировать его и выполнить проверку. Алгоритм диагностики будет следующим:
«Пятаки» втягивающего реле
Проверить втулки. Если втулки значительно износились и появился люфт, либо наоборот, вал стартера плохо крутится из-за них, то втулки подлежат замене. При их выборе необходимо обязательно учитывать рекомендованный производителем размер.
Осмотреть электрические контакты. Обязательно надо проверить все электрические соединения и провода. Если имеются некачественные контакты — подтянуть их, воспользоваться очистителем
Особое внимание нужно уделить контактам на «массе», в замке зажигания и клемма на втягивающем. На ВАЗах часто не хватает сечения провода от АКБ (как массового так и плюсового) либо отгнивает силовой кабель от аккумулятора на стартер. Замерьте напряжение на стартере (болтах втягивающего), должно быть не менее 13,5В
Замерьте напряжение на стартере (болтах втягивающего), должно быть не менее 13,5В.
Проверить обмотку статора и ротора. Делается это при помощи электронного мультиметра, переведенного в режим омметра. Проверять лучше при разных состояниях двигателя, на холодную, в полупрогретом состоянии и на горячую, это позволит понять насколько снижается значение сопротивления изоляции. Критичным значением считается 3,5…10 кОм. Если оно ниже — то нужно менять обмотку или же сам стартер.
Проверить «пятаки». Для этого необходимо снять втягивающее реле со стартера и хорошенько их почистить. Если они очень подгорели и не подлежат восстановлению — втягивающее (или весь стартер) подлежит замене. Это частая проблема, почему на горячую не срабатывает втягивающее.
Убедитесь в чистоте крышки, ротора и наружной поверхности статора стартера. Если они загрязнены — их нужно почистить. Для начала имеет смысл воспользоваться воздушным компрессором, а после этого чистить щеткой и на финальном этапе — наждачной бумагой (400-ой или 800-ой).
Поскольку на все эти процедуры необходимо время чтобы снять и разобрать узел, то в качестве временного действия, выйти из ситуации и все же запустить горячий двигатель с такой проблемой стартера помогут методы аварийного запуска.
Как запустить двигатель если стартер не заводится на горячую
Когда стартер не крутит на горячую, но нужно ехать, существует пара аварийных методов запуска стартера. Заключаются они в принудительном замыкании контактов стартера напрямую в обход цепи замка зажигания. Они сработают лишь в случае проблем с втягивающим, контактами и незначительном износе втулок, при других причинах придется ждать его остывания.
Расположение клемм стартера
Первый, и самый часто используемый, — замкнуть контакты отверткой либо другим металлическим предметом. При включенном зажигании достаточно просто замкнуть контакты на корпусе стартера. Контакты находятся на внешней стороне корпуса стартера, к ним подходят провода. Замыкать нужно клемму от аккумулятора (силовой провод, +12 Вольт) и клемму старта мотора стартера. К клемме зажигания притрагиваться нельзя, как нельзя коротить +12 В на корпус стартера!
Второй метод подразумевает предварительную подготовку, им пользуются когда о проблеме известно, но нет возможности либо желания ею заниматься. Можно использовать двухжильный кабель и нормально разомкнутую электрическую кнопку. Две жилы на одном конце провода подсоединить на контакты стартера, после чего прокладывают кабель в подкапотном пространстве так, чтобы другой его конец вышел где-нибудь под «торпедой» к панели управления. Два других конца жил подключить к кнопке. С ее помощью после включения зажигания можно дистанционно замкнуть контакты стартера для его запуска.
