Термостат в 409-ом двигателе уаза патриот

Уаз патриот диаметр термостата

• Двигатель долго прогревается, а зимой вообще не нагревается выше определенной температуры. Это свидетельствует о том, что термостат заклинил в открытом положении или изменил, свои характеристики и нуждается в замене.
• Двигатель кипит и выкидывает антифриз из расширительного бачка, но при этом нижний патрубок радиатора холодный, а верхний горячий – это свидетельствует о том, что термостат заклинил в открытом положении, и также нуждается в замене, а вообще у нас на сайте есть отдельная, подробная статья про типичные неисправности системы охлаждения.

Последовательность действий необходимых для замены термостата:

Сливаем всю охлаждающую жидкость из системы охлаждения двигателя УАЗ Патриот.
Отворачиваем крепления насоса ГУР, и отводим сам насос в сторону.
Аккуратно ослабляем хомуты крепления патрубков.

Отсоединяем все провода от датчиков на корпусе термостата, предварительно записав как они подключены (или сфотографировав)

Если машине больше 5ти лет, необходимо снимать провода с максимальной осторожностью, так как они становятся хрупкими.
Снимаем патрубок с крышки корпуса термостата и отводим его в сторону.
Ослабляем хомуты крепления шланга, который соединяет корпус термостата и помпу.

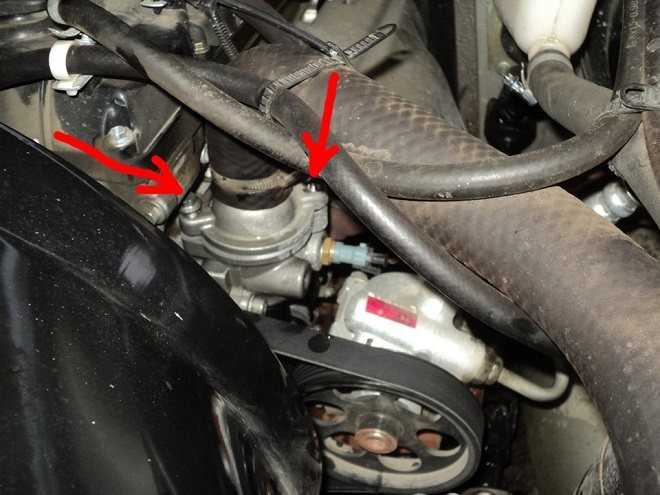

Далее отворачиваем болты крепления, которые отвечают за фиксацию корпуса термостата
Важно помнить, что перед снятием корпуса, желательно ослабить крепления крышки.

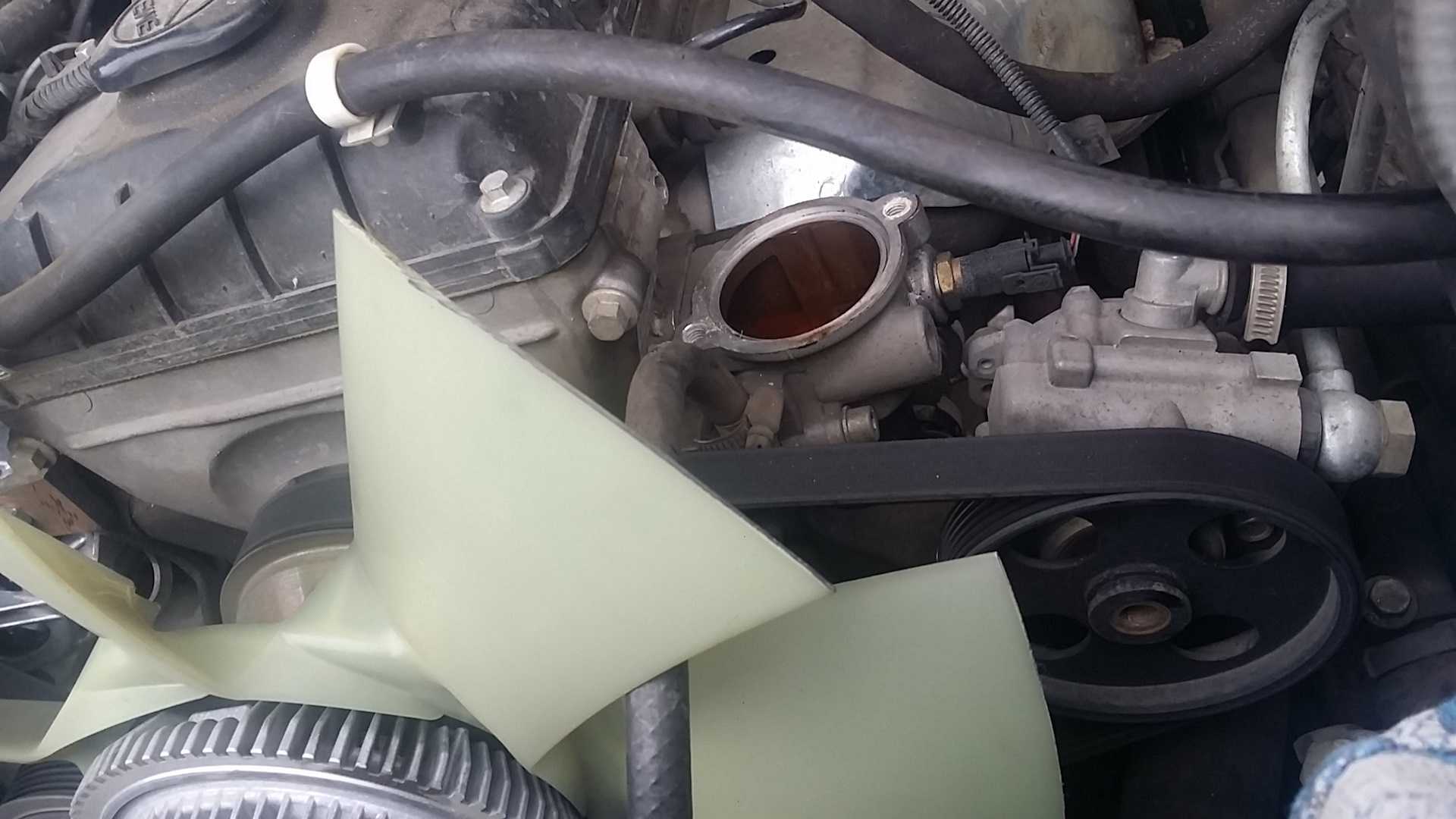

Теперь спокойно снимаем корпус.
Далее, с помощью рожкового ключа окончательно выкручиваем болты крепления крышки термостата.

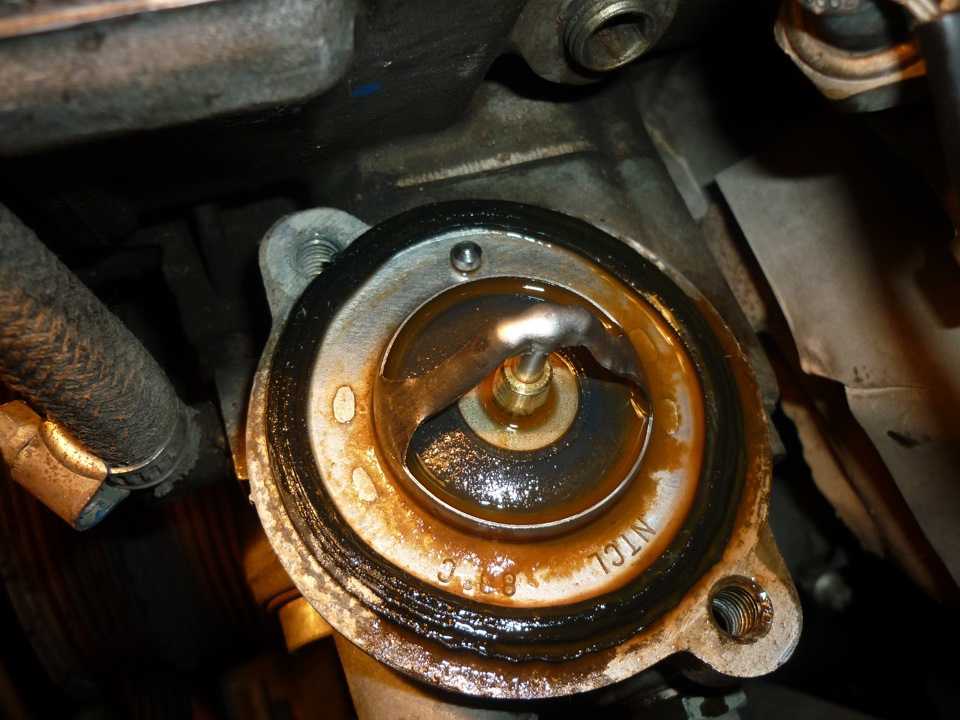

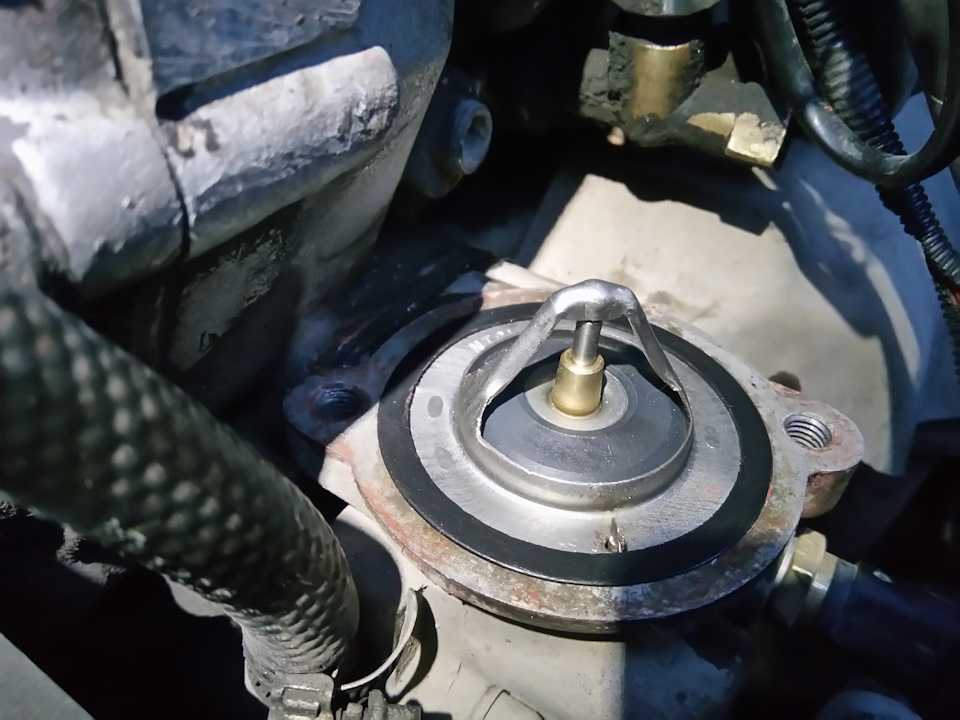

Снимаем крышку и извлекаем термостат
Сняв старый термостат, важно обратить внимание на температурную маркировку термостата, чтобы при необходимости приобрести точно такой же.. Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности
Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности

Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности.

Как сварить термостат?

Опускаем термостат в воду, и постепенно нагреваем её

Важно не упустить температурный момент открытия клапана. Если термостат исправный, клапан начнёт открываться при температуре 72-78 градусов. Стоит отметить, что клапан должен полностью открыться до достижения отметки в 82-96 градусов (в зависимости от характеристик)

Если характеристики термостата отличаются от заявленных, обменяйте его у продавца, по нашей статистике только один термостат из трех полностью исправен

Стоит отметить, что клапан должен полностью открыться до достижения отметки в 82-96 градусов (в зависимости от характеристик). Если характеристики термостата отличаются от заявленных, обменяйте его у продавца, по нашей статистике только один термостат из трех полностью исправен.

Как в будущем упростить замену термостата?

Многое можно простить разработчикам семейства двигателей змз 406-409, но как за 20 лет серийного производства до сих пор не изменили корпус термостата для удобной замены последнего? На старых двигателях термостат менялся за 10 минут, и для этого требовалось снять один хомут и открутить 3 болта. На змз 406 и потомках уже 20 лет приходиться тратить полтора-два часа времени.

В будущем упростить замену термостата поможет вот такая «рацуха»:

Более подробно о ней можно прочитать вот в этой статье.

На этом у меня сегодня все! Я надеюсь, что статья полностью ответила на вопрос как осуществляется замена термостата на УАЗ Патриот. Если у вас остались вопросы или вы хотите поделиться своим опытом, пишите комментарии.

В качестве силового агрегата в российском внедорожнике УАЗ Патриот выступает мотор «ЗМЗ-409». Как и любой другой двигатель, он требует присутствия системы охлаждения, причем она должна исправно и непрерывно функционировать в процессе работы мотора. Если такое условие не будет выполняться, то двигатель ожидает перегрев и последующий выход из строя.

С целью исключения таких негативных последствий системе UAZ Patriot требуется непрерывный контроль температурного режима. Если уровень температуры, отображаемый специальным датчиком, будет превышать 90 градусов, то водителю тут же следует остановить мотор и выяснить причины нарушения регламентного режима. Вероятно, потребуется замена.

В контуре охлаждения двигателя УАЗ Патриот весьма важным компонентом является термостат на 409 двигатель. Именно этой детали посвящен наш сегодняшний материал. Здесь мы рассмотрим, для каких целей служит термостат на 409 двигатель и как его заменить, если он начал демонстрировать признаки неисправности.

Какие термостаты выбрать для УАЗ Patriot?

В прошлом месяце пользователи PartReview отдали предпочтение WEEN. 25% положительных голосов принадлежит этому производителю.

На втором месте оказались термостаты TAMA — 25%.

Замыкает тройку фирма Wahler с результатом в 8% голосов.

В общем рейтинге термостатов, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. WEEN получили 2 место, оценка PR — 91. Учитываются данные из 36 отзывов и 111 голосов.
2. TAMA заняли 4 место, с оценкой PR — 83. На основе из 36 отзывов и 81 голос.
3. Wahler — 5 место, а оценка PR составила 78. Учитываются данные из 35 отзывов и 108 голосов.

Как сделать любимый УАЗ теплее?

Причина столь «холодного» поведения УАЗа — штатный термостат ТС-108-03, который работает по одноконтурной схеме. Он установлен почти на всех старых моделях УАЗ. Исключение составляет УАЗ Патриот, в котором наконец-то применили более новую систему охлаждения. Ее основой стал термостат ТС-107-02, работающий на двухконтурной схеме, привычной по автомобилям ВАЗ.

Всем остальным владельцам остается либо мириться с таким положением вещей, либо пытаться модернизировать свою технику народными методами. Так уж повелось, что разработки отечественного автопрома приходится постоянно дорабатывать, причем берут детали от совершенно других моделей машин.

Так, в случае с УАЗ, штатный термостат можно убрать и установить двухконтурный от автомобиля ВАЗ:

1. ТА 2101-1306010 80°C (3 патрубка) — используются на автомобилях ВАЗ 2101-07, 21213-14, ИЖ 2126, 2717;
2. ТА 2121-1306010 80°C (3 патрубка) — ВАЗ 2121 «Нива»;
3. ТА 2108-1306010 85°C (4 патрубка) — ВАЗ 2108, 2109, 21099, 1111 «ОКА».

Как видно, есть из чего выбрать. Сразу стоит отметить, что наиболее предпочтительны термостаты с 3 патрубками, т. к. в 4-патрубковом придется «лишний» просто заглушить любыми подручными средствами. Идеальным считается первый вариант детали, поскольку здесь наиболее удобно изогнуты патрубки и его проще всего будет смонтировать на УАЗ.

Термостат ВАЗ играет роль надстройки, которая до момента прогрева двигателя до рабочих 80-90°C препятствует прохождению жидкости внутрь салона, гоняя ее по своему малому кругу (в отличие от штатного термостата, который сразу же гонит жидкость по единственному кругу, включающему в себя и салон). Когда же температура начинает расти, клапан постепенно открывается в пользу большего круга, горячая жидкость начинает поступать и в печку салона. Температура выравнивается во всей системе, и до остановки двигателя и его охлаждения жидкость будет двигаться только по внешнему контуру.

Схема работы печки УАЗ

В принципе система отопления любого современного автомобиля устроена примерно одинаково. Но УАЗ, как представитель класса внедорожников, в этом плане стоит особняком – у него вместо одной имеются две штатные печки. Дополнительная предназначена для обогрева задней части салона. Правда, это новшество было внедрено в 2012 году, а до этого автомобиль оснащался одним отопителем.

К сожалению, передняя печка просто не справлялась с обогревом достаточно просторного салона, поэтому при температурах, превышающих 10 градусов мороза, задним пассажирам приходилось мёрзнуть – это и послужило причиной внесения столь существенных изменений в конструкцию системы отопления.

Но в любом случае отопитель на УАЗе работает по классической схеме – основным теплоносителем является охлаждающая жидкость, разогреваемая в моторе и отдающая своё тепло в печном радиаторе. Эффективность именно такой схемы доказана временем.

К сожалению, система отопления, состоящая из ряда компонентов, со временем начинает функционировать заметно хуже, в силу ряда объективных и субъективных причин. Именно о них мы и намереваемся рассказать – это поможет при ухудшении качества обогрева салона правильно диагностировать причину неполадки, поскольку в общем случае это сама по себе непростая задача. Опишем мы и наиболее эффективные способы самостоятельно устранения подобных неисправностей, что поможет вам сэкономить немалые средства.

Процесс замены термостата

Перед заменой термостата потребуется слить охлаждающую жидкость из контура. Антифриз сливается на остывшем силовом агрегате при полностью открытом кране отопителя и управляется поворотным регулятором на центральной консоли. Для доступа к радиатору потребуется снять брызговики, защищающие моторный отсек от грязи.

После откручивания пробки компенсационного бачка необходимо открыть кран, расположенный на нижней части теплообменника. Дополнительный канал для стока находится на боковой части блока цилиндров.

Алгоритм снятия узла:

1. Отвернуть болты, фиксирующие насос гидравлического усилителя на рулевом управлении кронштейна.
2. Аккуратно отвести помпу в сторону, стараясь не переламывать соединительные шланги.
3. При помощи отвертки с плоским жалом отвернуть винт хомута, удерживающего шланг подвода охлаждающей жидкости на корпусе термостата.
4. Сдернуть рукав с патрубка.
5. Отключить штекер электропроводки, подключенный к датчику в корпусе распределительного устройства.
6. Ослабить затяжку винта, фиксирующего резиновый патрубок между распределителем антифриза и насосом.
7. Выкрутить 2 винта, удерживающих корпус в посадочном окне.
8. Если узел не вынимается, ослабить затяжку 2 болтов, крепящих крышку на корпусе термостата.

Часть владельцев снимают узел по упрощенной процедуре:

1. Отсоединяют шланг подачи жидкости к расширительному бачку, антифриз сливают в подставленную емкость.
2. Снимают рукав отвода паров и воздуха, закрепленный на корпусе термостата. Часть охлаждающей жидкости вытекает на землю, поскольку установить емкость в моторном отсеке сложно.
3. Отворачивают ключом на 10 мм 2 болта, которые удерживают крышку с патрубком. Головка винта, расположенного ближе к блоку, не позволяет вынуть болт из гнезда.
4. Отводят кожух со шлангом в сторону и извлекают из корпуса клапан с пружиной возврата.
5. Устанавливают новый элемент и монтируют крышку и шланги на штатные места.
6. Доводят уровень антифриза до нормы, а затем прогревают силовой агрегат. При работе помпы из магистралей удаляются воздушные пробки, поэтому потребуется залить в компенсационный бачок 100-200 мл жидкости.

Вам будет интересно почитать здесь: расширительный бачок уаз патриот

Тестирование устройства

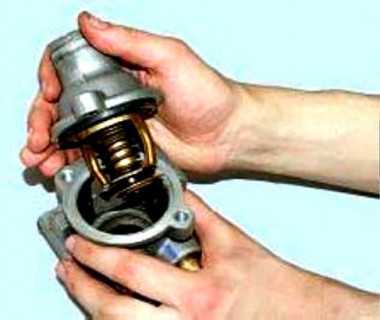

Для дальнейшей разборки потребуется выкрутить болты и отделить крышку. На противоположной стороне корпуса находится окно, через которое антифриз подается в рубашку блока. Линию стыка герметизируют прокладкой, остатки элемента удаляют с помощью ножа.

Повторно использовать уплотнитель не следует, поскольку деформированный элемент не защищает от течи охлаждающей жидкости. После снятия крышки можно извлечь распределительный клапан с пружиной обратного хода для проверки его работоспособности.

Для тестирования узла требуются емкость с водой и термометр. Жидкость нагревают до 75-78°С, затем опускают в нее проверяемый узел. По мере прогрева воды проверяют температуру начала открытия заслонки. Если в ходе тестирования обнаруживают отклонение параметров термостата от заявленных заводом значений, то такой узел заменяют. Также не допускается заклинивание клапана в процессе работы. После установки в корпус нового элемента производят обратную сборку системы охлаждения.

Слитый антифриз можно залить обратно только при условии отсутствия в жидкости посторонних примесей (например, моторного масла и ржавчины). Завод рекомендует производить замену вещества при пробеге 60 тыс. км или через 2 года эксплуатации. Применение антифриза с признаками деградации категорически запрещено, поскольку посторонние примеси засоряют трубки радиатора и оседают внутри рубашек, ухудшая условия охлаждения.

Как устроено и работает на Патриоте охлаждение

В любом современном автомобиле, стоит полноценный отдельный агрегат, состоящий из узлов. Это и есть система охлаждения. На внедорожном УАЗ Патриот в обозначенной системе присутствуют такие элементы, перечислим их:

• Радиатор (главный элемент);
• Обязательно наличие расширительного бачка;
• Несколько шлангов;
• Водный насос;
• Трубки;
• Термостат;
• Вентилятор;
• Специальная охлаждающая жидкость.

Современные УАЗы, разработанные с учетом экологического стандарта общепринятого в большинстве стран мира, ЕВРО 3 и 4, оснащены охлаждающими моторными системами, так называемого закрытого типа. Работают они непосредственно за счет постоянной циркуляции тосола или же антифриза. Как раз жидкость в системе и есть главный реагент, с помощью остальных элементов обеспечивающий отвод высокого тепла от силового агрегата UAZ Patriot.

Кроме обозначенного, система охлаждения включает в себя электрический насос, который подает жидкость к отопителям. УАЗ Патриот с 3-им евростандартом, оснащается одним радиатором, а авто с 4-ым евростандартом, присутствует уже 2 радиатора.

Предлагаем вам ознакомиться со схемой полной конструкции охлаждающей системы. Ниже на схеме приведен весь перечень элементов, задействованных в работе системы.

Схема наглядно показывает не только все работающие элементы в системе, но также и то, как проходит жидкость во всей системе. Благодаря приведенной схеме вы сможете представить себе, как устроена система, и как она функционирует. Далее рассмотрим, как все-таки функционирует система:

1. В системе существует определенное давление, поскольку она закрытого типа. Насос принимает главное участие в создании необходимого давления.
2. Насос работает за счет крутящего момента, исходящего от вала силового агрегата.
3. В специально предназначенный отсек направляет жидкость, конечно же, насос. Именно там происходит передача тепла, которую отдает 409 двигатель непосредственно самой охлаждающей специализированной жидкости.
4. Из отсека передачи тепла, жидкость направляется прямо в термостат, принимающий участие в полном распределении потоков специально предназначенной жидкости – соответственно горячих и холодных. Когда жидкость имеет очень высокую температуру, устройство направляет ее для своевременного охлаждения к радиатору. А вот уже к водяному насосу жидкость направляется исключительно холодная.

Именно так и происходит работа системы охлаждения силового агрегата УАЗа, да и в большинстве других современных авто. Приведенная схема уместна и в отношении ряда других машин.

Когда требуется повысить температуру воздуха в салоне УАЗ Патриот, то водитель самостоятельно задействует переключатель отопителя. В этот момент открывается доступ жидкости к радиаторам отопителя. Тут же насос начинает активно нагнетать давление, ускоряется циркуляция жидкости для охлаждения по всем системным радиаторам. В целом, разобраться в схеме не сложно и вы сможете самостоятельно понять, как и что задействовано в процессе.

УАЗ Патриот с 3-им евростандартом заправляется тосолом А60М или немного отличающимся А40М. Более новые машины могут заправляться не только тосолом, но и антифризом. В процессе так сказать, отвода тепла принципиальной разницы в этих жидкостях нет вообще.

Предназначение изделия

Термостат в системе охлаждения ЗМЗ-409 предназначается для распределения потока охлаждающей жидкости ДВС. Благодаря ему осуществляется распределение жидкости на два контура. Первый контур имеет малый круг, и жидкость циркулирует в рубашке охлаждения и радиаторе отопителя салона. Второй же контур включает в себя тоже, плюс циркуляцию жидкости через большой радиатор.

Таким образом, можно сказать, что термос является неким регулятором, который открывает большой круг циркуляции охлаждающей жидкости после ее нагревания. Если бы его не было, то при запуске мотора сразу же происходила циркуляция жидкости по обоим кругам, что приводило бы к очень продолжительному прогреву мотора ЗМЗ-409.

Особенности

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.

Когда термостат неисправен, то он не подлежит ремонту и требует замены на новый. Но не стоит спешить менять шило на мыло, ведь можно установить изделие более высокого качества, таких от Паждеро. Известен также и «Пекар», но его рабочая температура составляет 80 градусов, а на самом деле он не поднимает выше 75.

Термостат «Тама» характеризуется следующими особенностями: он на один градус выше поднимает температуру антифриза, чем штатные механизмы. То есть, «Тама» имеет рабочую температуру 88 градусов, в то время как штатный по первой 87. На внедорожник УАЗ Патриот ЗМЗ-409 с экологическим стандартом Евро-3 и Евро-4 термостат «Тама» устанавливается без изменений, так как по размерам они аналогичны.

Если же вы обладатель внедорожника с Евро-2 и ниже, то установить термостат «Тама» можно, но потребуется замена тарелки на ту, которая установлена на штатном. То есть замена нужна для того, чтобы «Тама» мог перекрывать входное отверстие на помпе. Чтобы на внедорожник УАЗ Патриот Евро-2 и ниже установить термос «Тама», необходимо подогнать его по размерам штатного.

После замены срок эксплуатации данного агрегата будет гораздо больше, нежели штатного, а в дополнение, в салоне потеплеет на несколько градусов при том же положении регулятора печки. Поэтому если вы задаетесь вопросом, а какой термос лучше поставить для своего Патриота, то решение только одно — «Тама» от Паджеро.

Итак, мы рассмотрели, что собой представляет термостат на УАЗ Патриот с двигателем ЗМЗ-409, какую имеет рабочую температуру. Рассмотрим, когда же нужна замена изделия или как определить его неисправность?

Неисправности

Первым признаком неисправности работы термоса является нарушение температурного режима. То есть, если вы заметили, что рабочая температура двигателя составляет не 87 градусов, а ниже, то следует задуматься о скорой замене термоса. Он также может и заклинить, в результате чего двигатель будет набирать температуру выше 87 градусов. В таком случае необходимо поднять капот и убедиться в исправной работе вентилятора охлаждения и наличия антифриза в расширительном бачке. Если и вентилятор исправен и антифриз соответствует норме, то, скорее всего, заклинила тарелка, в результате чего жидкость не проходит по большому кругу и не охлаждается.

В таком случае необходимо снять термос (ниже рассмотрим процесс) и проверить его исправность. Для этого изделие помещается в емкость с водой, после чего воду необходимо нагревать. Если же вода будет доведена до кипения, а клапан никак не среагирует, то он является неисправным и требует замены.

Изделие считается рабочим, когда:

• температура начала открытия клапана равняется 78 градусов;
• температура полного его открытия составляет 87 градусов.

Доработка схемы охлаждения УАЗ Patriot

Тюнинг системы охлаждения УАЗ Патриот

Наступила зима и температура начала колебаться около 0. Температура двигателя стала около 79 это максимум. Снял виску особенно ничего не поменялось. Также внес свой вклад демонтаж СРОГ, который подогревал тосол.

 Для начала купил штуцер (Волга, Газель** ЗМЗ / 53-11-1104215) под термостат.

Штуцер

Резьба называется конусная Rc 1/4 дюйма и сверло подобрали под метчик на 11.5 мм, причем по каталогу.

И метчик продали интересный со знаком качества и в масле.

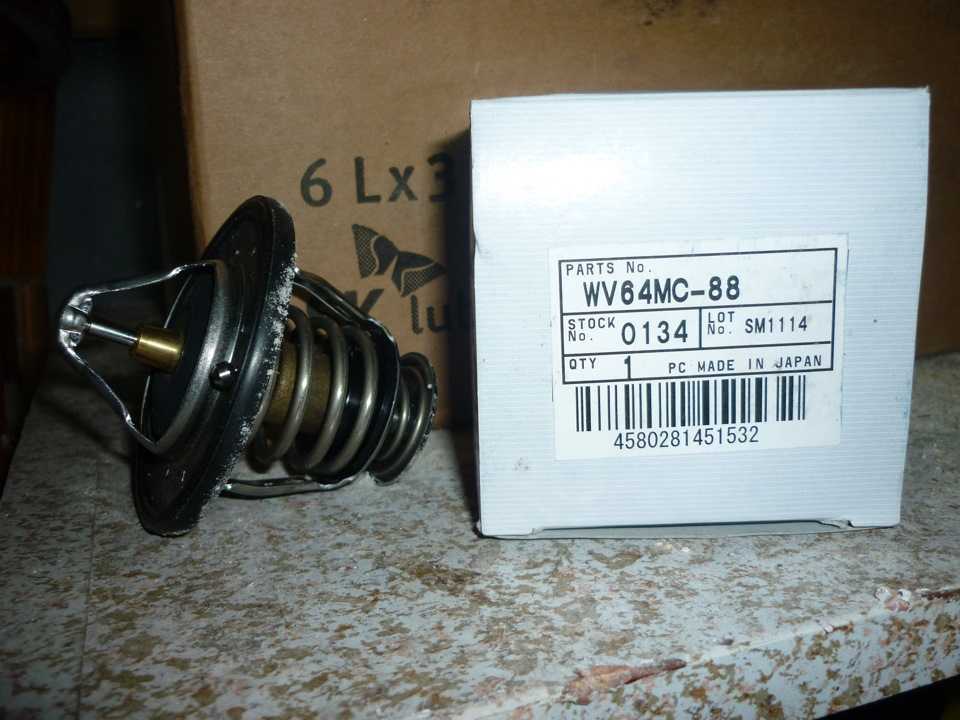

Далее встал вопрос как термостат ставить, на 87 градусов не стал ставить, а купил 107-05 на 82 градуса производства ГАЗ. Решил купить хваленный японский термостат тама на 82 градуса (WV64TA-82A). И оба засунул в кастрюльку понаблюдать за ними. Термометра нужного под рукой не было.

Россия vs Япония

Из наблюдений наш открывается раньше и медленно, закрывается позднее и также медленно. Тама быстро и резко открывается и быстро закрывается. Максимальное открытие у обоих практически синхронно.

Работы по внедрения начал со слива тосола, так как у меня медный радиатор — это удобно, за счет крантика.

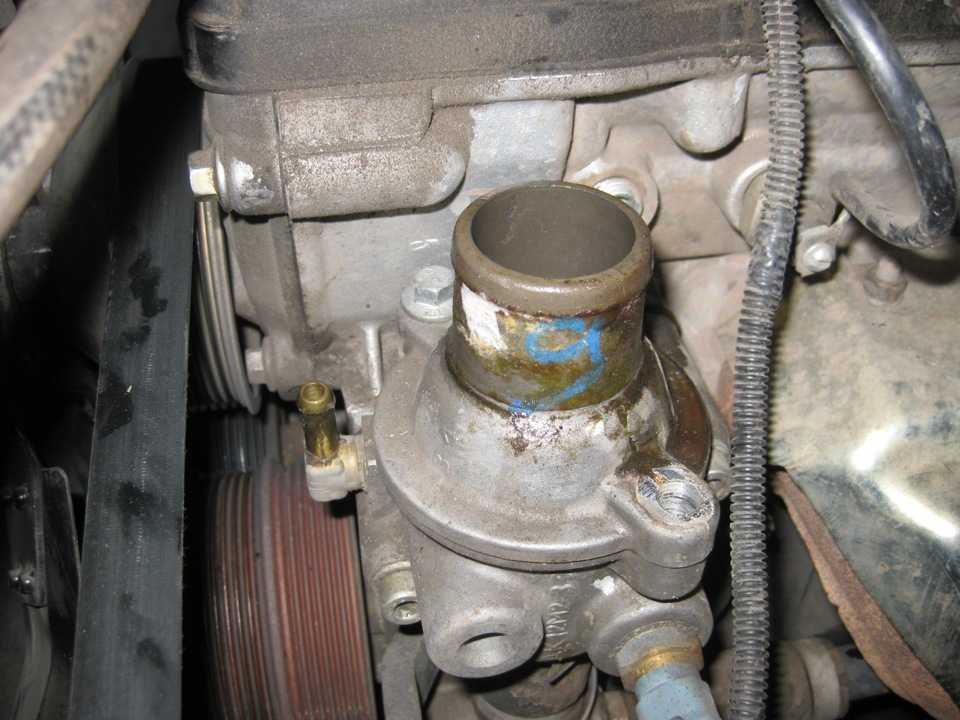

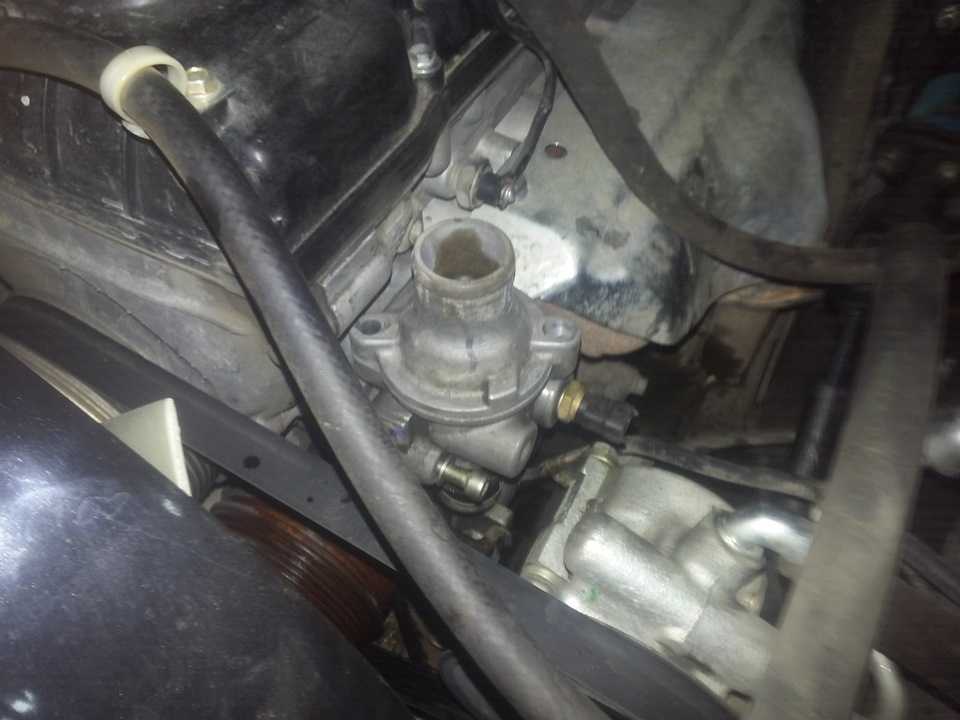

Снимаем корпус термостата

Сверлим отверстие и нарезаем резьбу.

Вкручиваем штуцер

Далее дорабатываем ТАМА до кондиции. Откусил гирку

Наглухо закрыл отверстие.

Снял нижнюю тарелку из-за ее ненадобности.

Так как тама в диаметре на 1мм больше стандартного термостата, доработал по месту напильником.

Далее собираю все назад и у бачка появляется еще одни ввод.

Что в итоге: -Прогревболее быстрый; -Ранее с бинаром на холостых температура не подымалась выше 77-79, сейчас идет до 84 и тама сбрасывает до 81; -При движении температура держится около 80-84, при температуре на улице около -1; -Правильно, что поставил ТАМу и загшлушил отверстие, если не глушить думаю доработка системы охлаждения двигателя УАЗ Патриот не даст полного эффекта

следующая статья:

Шумоизоляция моторного щита УАЗ Patriot

Цель: сделать шумоизоляцию моторного щита.

Материал: -Bimast Bomb Premium 4 листа (использовано 2.5 листа) -СПЛЭН 3008 3 листа

Необходимые мероприятия по обслуживанию

Как необходимо обслуживать термостат, ориентируясь на его эксплуатационные возможности:

Контроль температурного режима охлаждающей жидкости. Для этого предусмотрен специальный указатель, размещенный на приборном щитке. Кроме того, о перегреве охлаждающей жидкости сигнализирует красная лампа со световым фильтром и соединенная с датчиком. При нарушении температурного режима рекомендуется проверить наличие оптимального уровня жидкости в радиаторе, степень натягивания ремня вентилятора, степень закрытия жалюзи или клапана утеплительного чехла мотора.
Обслуживание водяного насоса системы охлаждения – это еще одна важная задача для успешного поддержания исправного состояния термостата двигателя УАЗ 417. Насос создается с использованием подшипника, обладающего специальными уплотнениями для сохранения смазки

Дополнительное использование смазки не требуется, поэтому крайне важно внимательно следить за состоянием агрегатов и своевременно проводить обслуживание.
Степень натяжения ремня вентилятора, являющегося составляющей системы охлаждения УАЗ 417. Рекомендованный прогиб составляет от 8 до 14 миллиметров.
Термостат системы охлаждения должен открываться при прогревании охлаждающей жидкости от 69 до 85 градусов, причем перегрев нужно исключать.
Жалюзи системы охлаждения должны правильно открываться, так как только в этом случае гарантируется правильная работа технических агрегатов.
Для автомобиля УАЗ 417 и полноценной работы термостата рекомендуется использовать только высококачественную охлаждающую жидкость, которую рекомендуется заменять с учетом регламента.. Исправное состояние термостата УАЗ 417 оказывает положительное влияние на технические данные автомобиля

Исправное состояние термостата УАЗ 417 оказывает положительное влияние на технические данные автомобиля.

• Как поменять термостат на двигателе
• Термостат в 409-ом двигателе УАЗа Патриот
• Какой предпусковой подогреватель двигателя лучший
• Отзывы на двигатели Лады-Ларгус: К4М и ВАЗ-11189

Тюнинг систем охлаждения автомобилей

Капитальный ремонт двигателя	3 цил.	4 цил.	5 цил.	6 цил.	8 цил.
Легковой (бензин)	1 p	40 000 p	—	—	—
Микроавтобус (бензин)	—	50 000 p	—	—	—
Внедорожник (бензин)	—	60 000 p	—	—	—

Ремонт ГБЦ, рядные моторы	3 цил. 6 кл.	3 цил. 12 кл.	4 цил. 8 кл.	4 цил. 12 кл.	4 цил. 16 кл.	4 цил. 20 кл.	5 цил. 10 кл.	5 цил. 20 кл.	6 цил. 12 кл.	6 цил. 24 кл.
Обработка седла клапана	—	2 p	—	—	—	—	—	—	—	—

Ремонт ГБЦ, V-образные моторы	V6 12 кл.	V6 24 кл.	V6 30 кл.	VR6 12 кл.	VR6 24 кл.	V8 16 кл.	V8 32 кл.	V8 40 кл.
Обработка седла клапана	—	2 p	3 p	—	—	—	—	—

Ремонт двигателя	Отечественные автомобили	Иномарки малый класс	Иномарки средний класс	Внедорожники	Микроавтобусы
Чистка форсунок (промывка «инжектора»)	1 800 p	1 800 p	1 800 p	1 800 p	1 800 p
Температуры охлаждающей жидкости	—	800 p	800 p	1 000 p	1 000 p
Замена воздушного фильтра	200 p	200 p	200 p	200 p	200 p
Замена свечей	400 p	500 p	500 p	1 500 p	2 000 p
Замена, регулировка, промывка дроссельного патрубка	400 p	500 p	600 p	700 p	700 p
Замена ремня или цепи ГРМ	1 000 p	3 500 p	4 500 p	5 000 p	5 000 p
Замена водяного насоса	800 p	1 000 p	1 000 p	1 500 p	1 500 p
Замена масла в двигателе	500 p	500 p	500 p	600 p	700 p
Промывка двигателя	500 p	500 p	500 p	600 p	700 p
Замена радиатора двигателя	1 000 p	1 500 p	1 500 p	2 000 p	2 000 p
Замена глушителя	500 p	700 p	700 p	1 000 p	1 000 p
Замена стартера	500 p	650 p	650 p	1 000 p	1 200 p
Замена генератора	1 000 p	1 000 p	1 000 p	1 000 p	1 000 p
Замена охлаждающей жидкости	800 p	800 p	800 p	1 000 p	1 000 p
Замена двигателя в сборе	4 000 p	6 500 p	6 500 p	10 000 p	10 000 p
Регулировка клапанов	1 000 p	—	—	—	—
Установка защиты картера	150 p	150 p	150 p	150 p	150 p

При форсировании двигателя, а именно при увеличении его рабочего объема, установленные параметры системы охлаждения перестают справляться с выделением тепла от нагревающихся деталей. Поэтому требуется введение вспомогательных мер для увеличения эффективности системы охлаждения, то есть рекомендуется проведение тюнинга системы охлаждения. Кроме того, рекомендуется повышение эффективности системы охлаждения при планировании установки кондиционера, так как при этом происходит значительное возрастание температуры в подкапотном пространстве. При низком отводе тепла возможно выгорание масла, ухудшение смазки, перегрев деталей мотора. В этих случаях необходим тюнинг системы охлаждения, так как это в большинстве случаев влечет за собой различные неисправности и некорректную работу агрегатов. Также нежелательно чрезмерное охлаждение двигателя. Основные причины поломок в работе системы охлаждения:

• Изменение нагрузки на мотор и соответственно, изменение количества рассеиваемого тепла двигателем.
• Повышение или снижение температуры воздуха, в результате чего в радиаторе наблюдается изменение скорости охлаждения жидкости.
• Изменение нагрузки на двигатель, и как следствие – изменение температуры в подкапотном пространстве как результат работы дополнительных агрегатов.
• Изменение порядка работы радиатора охлаждения как результат изменения скорости автомобиля.
• Поглощение дополнительного тепла различными системами автомобиля, которые работают в контуре системы охлаждения (газовые испарители, радиатор отопителя и т.д.).

Значительное влияние на функционирование системы охлаждения оказывает также водяной насос, радиатор и вентилятор охлаждения мотора.

Водяной насос

При применении гильз цилиндров большего диаметра в стандартном блоке при проверке уровня охлаждающей жидкости довольно часто наблюдается уменьшение ее объема. В данном случае стоит изменить скорость его притока путем повышения числа оборотов водяного насоса вследствие установки шкива сравнительно меньшего диаметра.

Радиатор

При протекании охлаждающей жидкости по водяной системе мотора непосредственно в окружающую среду, выделение поглощенного тепла обеспечивается радиатором. Поэтому целесообразно произвести тюнинг радиатора, установив при этом радиатор повышенной производительности.

Вентилятор охлаждения мотора

Вентилятор охлаждения двигателя используется при низкой скорости обтекания радиатора встречным воздушным потоком, а также при буксовании, движении с повышенными нагрузками и движении на низких скоростях. В форсированных двигателях и при установке автокондиционеров рекомендуется применение более мощного вентилятора охлаждения радиатора.

Особенности термостата в УАЗ Патриот

С опытом эксплуатации владельцы УАЗ Патриот заметили, что штатный термостат на 409 двигатель обладает малым ресурсом. Основная причина некорректной работы заключается в том, что клапан внутри термостата начинает открываться раньше, чем наступает температурный уровень, соответствующий рабочему режиму функционирования мотора UAZ Patriot. Если заводом рассчитано, что открытие термостата должно происходить при достижении температурой показателя в 87 градусов, что собственно и является рабочим режимом, то зачастую клапан начинает открываться уже при 76-78 градусах. К чему приводит такая ситуация? Во-первых, прогрев мотора существенно затягивается во времени, а во-вторых, в холодную погоду становится проблематично заполнить салон горячим воздухом.

Проявивший свою неисправность термостат на 409 двигатель подлежит безоговорочной замене. Здесь владельцу рекомендуется не тропиться со сменой узла на штатный аналог, ведь риск поменять шило на мыло весьма высок. Можно поступить рациональней и установить более качественное изделие, например, «TAMA» от «Паджеро».

Также известным вариантом фигурирует «Пекар», однако уровень его рабочей температуры – 80 градусов, а на деле он еле достигает 75о. Характерной особенностью «TAMA» является тот факт, что во время работы температура хладагента повышается на 1 градус. То есть рабочий температурный уровень здесь составляет 88 градусов, а при функционировании штатного изделия – 87 о.

Для мотора «ЗМЗ-409» «TAMA» устанавливается с отсутствием каких-либо потребностей в доработке, поскольку геометрические параметры обеих деталей идентичны. Но это справедливо для комплектаций, оснащенных системами «Евро 3» или «Евро 4».

А если УАЗ Патриот оборудован «Евро 2»? В данном случае установка также возможна, но с условием, если тарелка термостата будет заменена на аналог от штатного изделия. Это необходимо для полного перекрытия клапаном канала к помпе. Также можно имеющуюся тарелку у «TAMA» «подогнать» под идентичные размеры со штатным устройством.

Выполнив такую замену, владелец УАЗ Патриот обеспечит значительно больший ресурс термостата, а мотор начнет прогреваться с заметной эффективностью.

Теперь перейдем к рассмотрению ситуаций, при которых термостату требуется замена. Также уясним, как выявить факт присутствия неисправности?

УАЗ Патриот ЗМЗ 409: замена термостата — видео

на сайте:

Это интересно: Предварительный договор купли-продажи автомобиля
