Где находится предохранитель датчика скорости ваз 2110, 2111, 2112. схема расположения блока

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем. В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет

В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

Как найти неисправность когда не включается главное реле?

Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее. При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

Схема предохранителей

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Устройство монтажного блока

Принципиально, предохранительные блоки в автомобилях кардинально не отличаются. Каждый из них функционирует за счет плавких элементов, которые связаны в определенной цепи. Это дает возможность определять неисправность по классификации, не углубляясь во всю систему энергообеспечения автомобиля.

Расположение данного компонента изменяется, в зависимости от модели автомобиля. Если нужно заменить весь блок, потребуется открутить его корпус от креплений к автомобилю и отсоединить все подходящие кабели. Новый блок предохранителей ставится в обратном порядке, с правильной последовательностью чтобы совпадала распиновка. Если вскрыть крышку блока, можно увидеть ряды плавких сменных предохранителей, реле и другие электронные компоненты, обеспечивающие питание автомобилю.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов. Для доступа к блоку нажмите на выключатель защелки и опустите блок вниз.

Блоки предохранителей и реле в салоне выполнены в 3-х вариантах.

Вариант 1 2110-3722010-01

Вариант 2 2110-3722010

Вариант 2 2110-3722010-08

Электрическая схема блока ВАЗ 2110 2111 2112

Назначение реле ВАЗ 2110 2111 2112

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

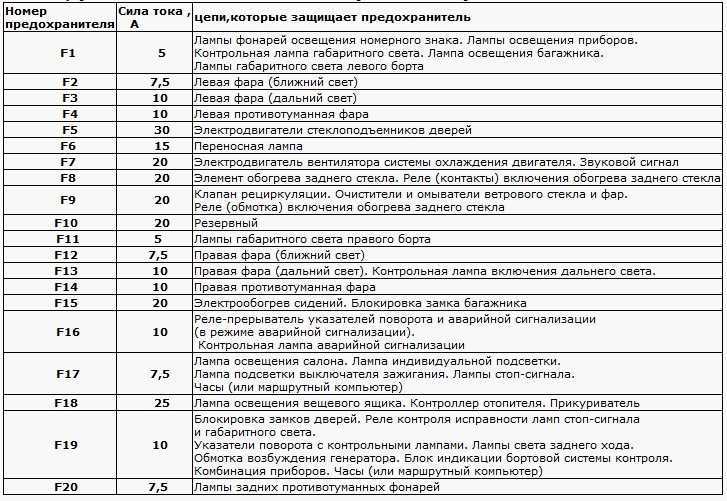

Назначение предохранителей ВАЗ 2110 2111 2112

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Предохранитель противотуманных фонарей

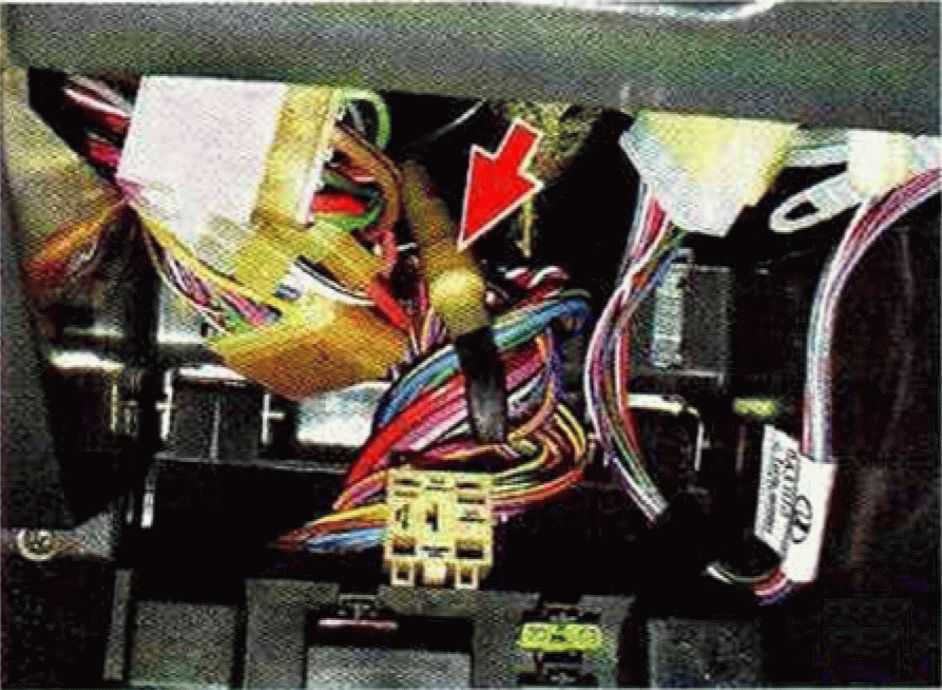

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

Признаки и причины неполадок ДС (датчика скорости)

Выход из строя датчика скорости можно определить визуально во время поездки. Это происходит, когда стрелка спидометра скачет, дает явно неправильные показания или падает на нулевую отметку.  Если, одновременно, одометр перестает определять пройденное расстояние, то наиболее вероятная причина поломки – выход из строя датчика.

Дополнительными признаками появления неисправности могут служить неровная работа силового агрегата на холостом ходу, а также слишком высокий расход топлива.

Устройство датчика скорости

Почему не работает ДС? Причин может быть несколько:

• Контактная колодка загрязнена;
• Окислены контакты;
• Проводка перетерлась или оплавилась;
• Нет контакта из-за неплотно вставленного разъема;
• Поломка непосредственно датчика.

Прибор установлен под капотом рядом с выпускным коллектором, на коробке передач. Он подвержен воздействию паров масла, плохо защищен от грязи. Провод датчика может перетереться, либо оплавиться из-за нахождения рядом с сильно нагретыми элементами автомобиля. На автомобиле ВАЗ 2110 с инжектором это часто приводит к исчезновению контакта и прекращению передачи сигнала на спидометр.

Однозначный ответ об исправности датчика можно получить, произведя его замену

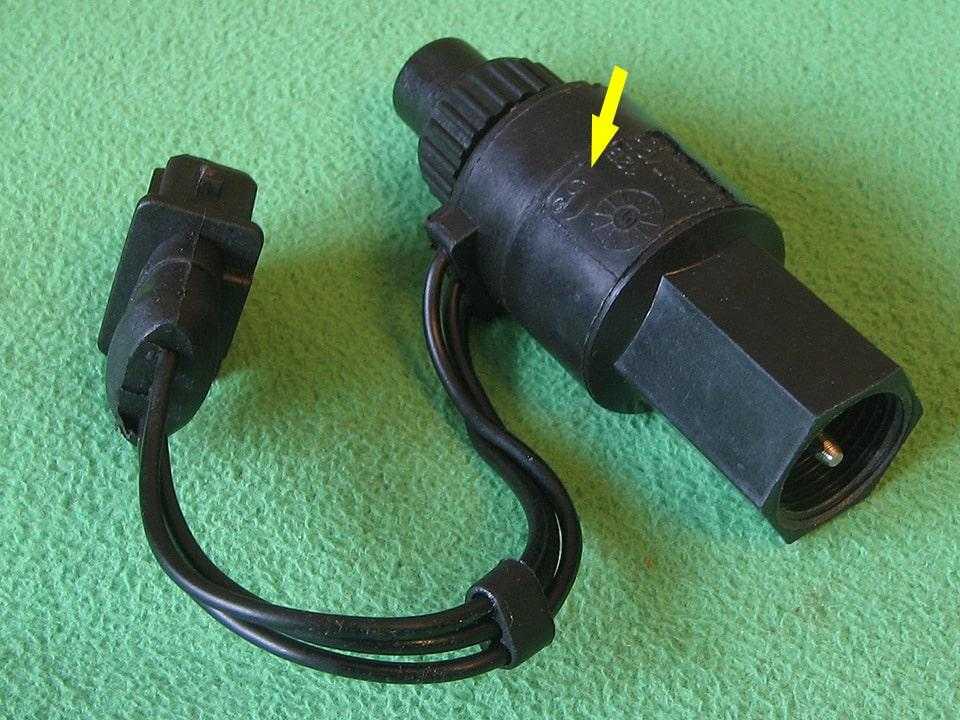

Однако, при покупке ДС, надо обратить внимание на его модель. Во-первых, следует убедиться, что она совместима с предыдущей, во-вторых, рекомендуется обратить внимание на материал штока

Предпочтительнее приобретать датчик с металлическим штоком привода, а не пластмассовым.

Датчик с металлическим штоком

Такая конструкция обладает повышенной надежностью и прослужит достаточно долго, в то время как пластиковая может выйти из строя в течение нескольких месяцев

Приобретая устройство, важно убедиться, что на штоке есть шайба, отсутствуют люфты, а также что комплект соответствует приложенной документации на датчик

Все перечисленные вопросы связаны только с инжекторами, потому что в карбюраторных системах как такового ДС нет. На механический спидометр крутящий момент передается с помощью тросовой системы, без каких-либо электрических преобразователей.

Дополнительный блок

Он скрыт справа от центральной консоли в салоне, ближе к ногам переднего пассажира. Панелька зафиксирована несколькими саморезами. Достаточно их отвинтить, чтобы проникнуть к схеме.

Все 6 штук имеют 15-амперное значение ока. Согласно маркировке они отвечают за следующие узлы и приборы:

1. Блок зажигания.
2. Датчик расхода воздуха, продувка адсорбера, скорость автомобиля.
3. Работа форсунок и топливного насоса.
4. Работоспособность электровентилятора.
5. Функционирование электрического бензонасоса.
6. Реле зажигания ВАЗ-2110.

За монтажным блоком стоит защита противотуманной оптики. Это последнее, что следовало отметить в статье.

местонахождение, описание, неисправности, замена блока, фото и видео

Защитить электрические узлы и приборы на автомобилях от короткого замыкания помогают плавкие предохранители, которые, перегорая, спасают электрическую цепь. Собираются эти предохранители в машинах в одном месте  — блоке предохранителей.

Где находится блок предохранителей ВАЗ 2110?

Блок предохранителей ВАЗ 2110 вы найдете чуть ниже руля, с левой стороны от него под откидной панелью. Помимо блока предохранителей совместно с ним на одной панели находится блок монтажных колодок различных реле.

 Предохранители.

Предохранители в блоке расположены в два ряда по десять штук. Нумерация предохранителей начинается с левой стороны. Первый десяток — верхний ряд. Нижний, соответственно, — второй десяток.

Номер предохранителя и назначение цепи, которую он защищает, можно узнать по пиктограмме, расположенной слева от посадочной колодки.  Там же обозначен ток применяемого предохранителя данной электрической цепи.

 Управляющие реле.

Над рядами блока предохранителей можно увидеть некоторые управляющие реле. Здесь собраны реле ближнего и дальнего света фар, реле включения противотуманок (если таковые имеются в комплектации вашего авто), реле стартера, реле стеклоподъёмников, обогрева заднего стекла, а также реле световой сигнализации указателя поворотов (аварийной сигнализации).

Кроме того, над самой панелью могут быть дополнительно размещены монтажные колодки реле для другого дополнительного оборудования (зависит от комплектации).

К полезным моментам и комфорту эксплуатации ВАЗ 2110 можно отнести наличие на панели мест для запасных предохранителей и специального пинцета для их извлечения.

Держится панель блока предохранителей на двух зацепах. Также дополнительно она фиксирована саморезом спереди, поэтому для ее извлечения необходимо сразу отвернуть последний, а затем потянуть панель на себя. В результате у вас в руках окажется весь блок предохранителей и реле. С обратной стороны будут подключены несколько разъёмов-колодок подключения данного узла.

Неисправности.

Если коснуться поломок данного узла, то в силу того, что он не имеет никакой механики то единственное, что здесь может сломаться — это:

• предохранитель (выгореть),
• реле (выйти из строя),
• контакт на подводящих разъемах (окислится).

В остальном сломать этот узел можно лишь физический «кривыми» руками при замене его составляющих – реле и предохранителей.

Замена блока предохранителей ваз 2110.

Что касается непосредственной замены последних, то именно с контроля исправности последнего необходимо начинать диагностику вышедшего из строя элемента электрической цепи. Предохранитель извлекается пинцетом или, если толщина пальцев позволяет, просто рукой из посадочной колодки и осматривается на свет на предмет замкнутости плавкого проводника.  При сгорании, на место вышедшего из строя в блок предохранителей в обязательном порядке устанавливается новый предохранитель соответствующего номинала.

Видео по замене

В заключении хотелось бы отметить, что создатели ВАЗ 2110 на самом деле не ограничились только данным блоком предохранителей, на самом деле есть еще одно место, более скрытое от посторонних глаз и водителя – под декоративной панелью, слева от стойки центральной консоли у ног пассажира.

Здесь расположены три предохранителя: модуля зажигания, топливного насоса и сборки датчиков (скорости, кислорода, расхода воздуха и продувки абсорбера). Кроме того здесь имеется три реле: реле зажигания, реле бензонасоса, реле электровентилятора.

Так что, отыскивая причину поломки своего авто, не забудьте и о них. О блоке предохранителей ВАЗ 2109 читайте здесь.

Расшифровка клеммных колодок и штекеров монтажного блока предохранителей 2110, 2111, 2112

Обозначение клеммной колодки	Номер штекера	Цвет	Подсоединяемые электрические цепи
Ш1	1	ЖЧ	противотуманная фара (левая) ВАЗ 2110, 2111, 2112
2	ГП	эл. двиг. блокировки замка багажника, подогрев сидений
3	Р	реле блокировки дверей
4	О	реле электростеклоподъемников ВАЗ 2110, 2111,2112
5	ЖП	реле противотуманных фар
6	Ж	противотуманная фара (правая)
7	ГЧ	реле электростеклоподъемников
8		резерв
Ш2	1	—	резерв
2		резерв
3		резерв
4	Ч	масса » — «
5	ЖП	габарит (левый задний)
6	БЧ	переключатель наружного освещения
7	—	резерв
8	ЖЧ	лампы освещения номерного знака, выкл. освещения приборов
9	КП	габарит (правый задний)
10	К	габарит (правый)
11	ЖГ	эл. двигатель очистителя ветрового стекла, переключатель очисти- теля и омывателя ветрового стекла
12	З	переключатель наружного освещения
13	ОБ	выключатель противотуманных фар
14	ЧП	выключатель аварийной сигнализации
15	—	резерв
16	ГП	замок зажигания (кл. 15), подрулевой переключатель
17	Р	переключатель очистителя и омывателя ветрового стекла
18	СП	подрулевой переключатель света фар ВАЗ 2110, 2111,2112
19	—	резерв
20	—	резерв
21	Ж	габарит (левый)
Ш3	1	СЧ-	ближний свет (левый фонарь)
2	—	резерв
3	С-	ближний свет (правый фонарь)
4	-Р	генератор (кл. 30)
5	К-	генератор (кл. 30) ВАЗ 2110, 2111,2112
6	-К	генератор (кл. 30)
Ш4	1	ПЗ	бортовая система индикации ВАЗ 2110, 2111,2112
2	ГО-	выключатель аварийной сигнализации
3	-ПЧ	выключатель аварийной сигнализации
4	Ч	масса » — «
5	ПГ	штекер переносной лампы
6	ЗП	выключатель обогрева заднего стекла, лампа обогрева заднего стекла
7	—	резерв
8	—	резерв
9	—	резерв
10	ЖЗ	подрулевой переключатель омывателя и очистителя ветрового стекла
11	Б	эл. двигатель очистителя ветрового стекла
12	ЧБ	подрул. переключ, омывателя и очистителя ветрового стекла
13	ГБ	подрул. переключатель, лампа замка зажигания
14	БП	лампы стоп-сигналов, часы, лампа освещения салона
15	П	фонари стоп-сигналов ВАЗ 2110, 2111,2112
16	РП	выкл. стоп-сигналов
17	О	генератор (кл.30)
Ш5	1	ЗЧ	дальний свет (левый фонарь)
2	СП	элемент обогрева заднего стекла
3	Г	контроллер отопителя, лампа освещения вещевого ящика
4	З	дальний свет (правый фонарь)
5	ЖГ	эл .двигат. очистителя ветрового стекла, кл. рециркуляции САУО
6	ПБ	эл. вентилятор охлаждения, звуковой сигнал

За что отвечает комплект реле с блоком предохранителей?

Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110

Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:

• К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
• К2 – данное комплектующее связано с работой передней пары дворников;
• K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
• К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
• К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
• К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
• K8 – так же как и К6, является резервным реле.

Предохранители

F1 (5А) — Фонари освещения номерного знака / Контрольная лампа включения габаритного освещения / Лампа освещения багажника / Лампы освещения приборов / Лампы габаритного света левого борта

F2 (7.5А) — Левая фара (ближний свет)

F3 (10А) — Левая фара (дальний свет)

F4 (10А) — Правая противотуманная фара

F5 (30А) — Электродвигатели стеклоподъемников дверей

F6 (15А) — Штепсельная розетка для переносной лампы

F7 (20А) — Электродвигатель вентилятора системы охлаждения двигателя / Звуковой сигнал

F8 (20А) — Элемент обогрева заднего стекла и реле включения обогрева контакты)

F9 (20А) — Клапан рециркуляции / Электродвигатель омывателя стекол / Электродвигатель очистителя заднего стекла / Электродвигатель очистителя ветрового стекла / Электродвигатель очистителя фар

F10 (20А) — Резервный

F11 (5А) — Лампы габаритного света правого борта

F12 (7.5А) — Правая фара (ближний свет)

F13 (10А) — Правая фара (дальний свет) Контрольная лампа включения дальнего света фар

F14 (10А) — Левая противотуманная фара

F15 (20А) — Электрообогрев сидений Блокировка замка багажника

F16 (10А) — Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) / Контрольная лампа аварийной сигнализации

F17 (7.5А) — Задние фонари (лампы стоп-сигнала) / Плафон внутреннего освещения кузова / Лампа индивидуальной подсветки / Лампа подсветки выключателя зажигания / Часы (маршрутный компьютер)

F18 (25А) — Лампа освещения вещевого ящика / Контроллер отопителя / Прикуриватель

F19 (10А) — Блокировка замков дверей / Задние фонари (лампы света заднего хода) / Реле контроля исправности ламп стоп-сигнала и габаритного света Указатели поворотов с контрольными лампами / Обмотка возбуждения генератора / Блок индикации бортовой системы контроля / Комбинация приборов / Часы (маршрутный компьютер)

F20 (7.5А) — Лампы задних противотуманных фонарей

F21 — Запасной

F22 — Запасной

F23 — Запасной

K1 — Реле контроля целостности ламп (4412.3747 / 2110-3747410)

K2 — Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)

K4 — Реле включения ближнего света фар (113.3747 / 2105-3747210-10)

K5 — Реле включения дальнего света фар (113.3747 / 2105-3747210-10)

K6 — Реле дополнительное (71.3747-01 / 2110-3747310-01)

K7 — Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)

K8 — Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Электрическая часть автомобилей Lada

Необходимо учитывать, что схема монтажного блока ВАЗ-2110 – это детально представленное в графическом виде модульное блочное изображение, где имеются изображения элементов электрооборудования автомобиля. В «Десятках» от наибольшего автозавода России конструкторы определили три зоны, где предусмотрен монтаж всевозможных защитных элементов.

Основной задачей установленных предохранителей является защита всей электропроводки и приборов от превышения напряжения. Они отвечают за безопасность большинства работающих систем.

Все установленные защитные элементы разведены в схеме блока предохранителей ВАЗ-2110 по своим ячейкам или гнездам. Такой подход облегчает их замены и диагностику. Имея на руках карту расположения блоков с деталями, легко выявить перегоревшие реле или вставки, чтобы восстановить цепь.

Нужно четко соблюдать правила безопасности и не эксплуатировать автомобиль с неработающими узлами или системами. Это может привести к возникновению аварийных ситуаций. Ограничения, касающиеся эксплуатационных неисправностей, приведены в правилах дорожного движения.

Если не работает реле ближнего света ВАЗ-2110 или отказали дворники, то в таком положении начинать езду не следует, так как эти неисправности нужно предварительно устранить. Когда в машине не срабатывают электростеклоподъемники, то данный факт уже не способен привести к серьезным последствиям.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
