Контроль работы двигателя по тахометру ваз 2107

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Да Нет

Преобразователь частоты импульсов или электронный тахометр на карбюраторный двигатель. В сегодняшней статье речь пойдет о девайсах, которые предназначены помогать водителям в управлении автомобилем, а также своевременно оповещать о различных показателях. Как уже понятно речь пойдет о тахометре, это устройство давно известно водителям и с принципом его работы знакомы многие.

Особо популярно устройство среди гонщиков

, без него там делать нечего. В гоночных болидах ориентируются только по показаниям тахометра, спидометр роли не играет. Опытные водители также охотно пользуются данным гаджетом, он помогает корректно , таким путем минимизируется нагрузку на двигатель. О том, на какие типы моторов можно установить и как это сделать рассмотрим немного ниже.

Устройство и назначение тахометра

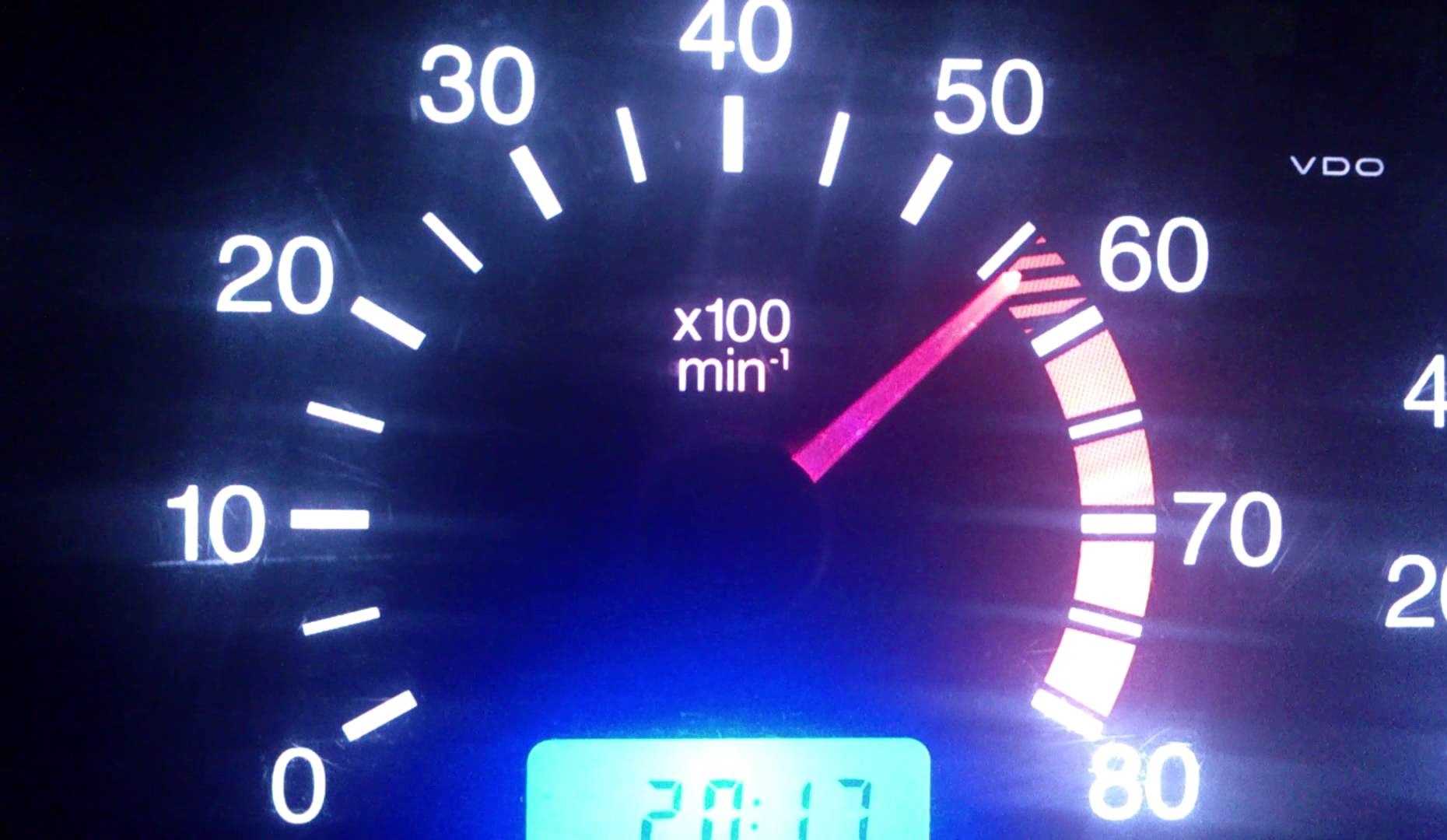

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

• На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
• На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
• Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
• Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
• Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

Дальше по схеме

Резисторы и их номиналы могут немного различаться. Это зависит от диодов. Переменный резистор дает возможность менять уровень чувствительности полученного датчика. Так, «земля» соединяется с резистором на 33 кОМ и с переменным резистором, а тот, в свою очередь, соединяется с проводом, который нужно установить перед потенциометром. Минус светодиода соединяется через оставшийся резистор с землей, а плюс идет на «Ардуино». Итак, получилось три вывода – земля, плюс и сигнальный провод. В этой схеме применяется 8‑ми разрядный регистр сдвига и дисплей. В корпусе желательно продумать углубления для индикатора. Теперь резистор в 270 Ом паяется к светодиоду и дальше устанавливается в 12 контакт микроконтроллера. Теперь тахометр электронный готов. Можно заняться его программированием и калибровкой. Программу для «Ардуино» можно найти на автомобильных ресурсах.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

https://youtube.com/watch?v=a_eOzo5bKNc

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Принцип работы датчика Холла

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Устройство можно проверить тремя способами:

Что необходимо для замены

• плоская отвертка;
• плоскогубцы с удлиненными губками;
• новый датчик Холла.

После того как вы убедились в неисправности именно этой детали, необходимо выполнить ее замену. Работу лучше проводить, предварительно демонтировав трамблер с автомобиля. Для замены датчика Холла ВАЗ 2107 необходимо выполнить следующие действия:

Чтобы поставить датчик Холла, необходимо проделать вышеописанные действия в обратном порядке.
