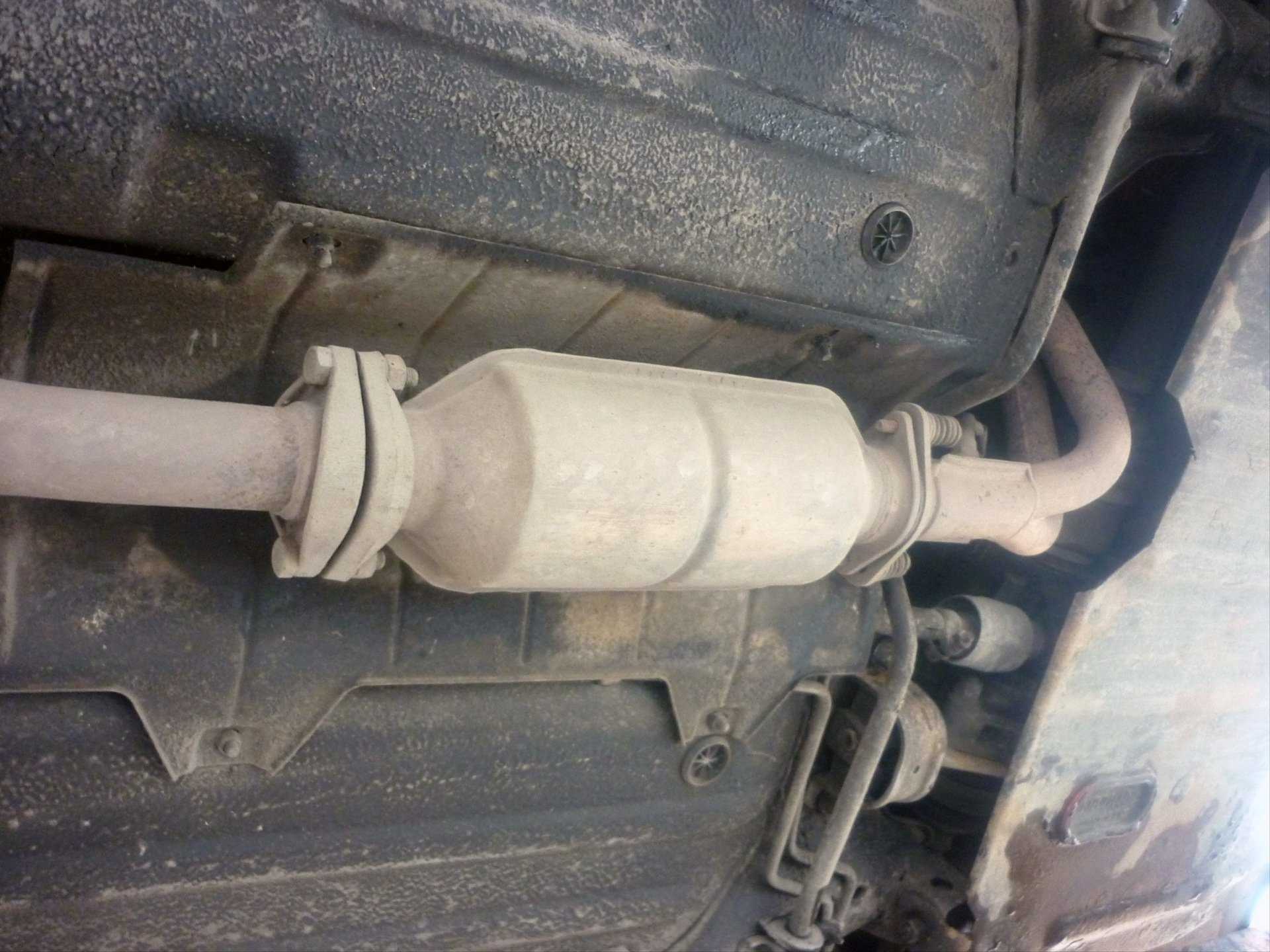

Где находится катализатор в автомобилях ваз 2108

Влияние катализатора на ВАЗ 2109

Прежде всего, одним из основных преимуществ установки катализатора на ВАЗ 2109 является улучшение экологической ситуации. Катализатор способствует переводу вредных отходов от сгорания топлива в более безопасные соединения, что позволяет уменьшить выбросы в атмосферу и снизить негативное воздействие на окружающую среду.

Кроме того, установка катализатора на ВАЗ 2109 может повысить мощность и экономичность автомобиля. Катализатор способен улучшить работу двигателя, что позволяет повысить его мощность и улучшить динамические характеристики автомобиля. Кроме того, благодаря лучшему сжиганию топлива, расход топлива может снизиться, что позволит экономить на его затратах.

Также важно отметить, что катализатор на ВАЗ 2109 может значительно улучшить качество выхлопных газов. Благодаря использованию катализатора, количество углеводородов, окислов азота и углекислого газа в выхлопных газах может значительно снизиться

Это позволяет снизить вредное воздействие на здоровье человека и улучшить качество атмосферного воздуха.

Однако, необходимо заметить, что установка катализатора на ВАЗ 2109 может повлечь за собой некоторые особенности в эксплуатации автомобиля. Например, требуется более частая замена масла и свечей зажигания, а также более аккуратное обращение с автомобилем, так как неправильная эксплуатация катализатора может привести к его повреждению.

В целом, катализатор на ВАЗ 2109 может иметь положительное влияние на экологию, мощность и экономичность автомобиля, а также улучшить качество выхлопных газов. Однако, при установке катализатора необходимо учитывать особенности эксплуатации и следить за его состоянием, чтобы он выполнял свою функцию эффективно и не наносил вред автомобилю.

Пример диагностики ЭБУ

По статистике, одними из самых распространенных причин появления ошибки Р0133 являются проблемы с проводкой или неисправным датчиком кислорода. В качестве примера диагностики приведем последовательность выполнения работ для популярных автомобилей «Лада Калина» с ЭБУ Bosch ME 7.9.7. Итак, алгоритм будет следующим:

• Для начала необходимо подключить диагностический модуль к компьютеру машины.
• Проверить наличие дополнительных ошибок. Если таковые имеются, то необходимо в первую очередь устранить их.
• Осмотреть катализатор на предмет наличия повреждений, в том числе внутренних. При необходимости узел необходимо заменить.
• Если с катколлектором все в порядке, то необходимо проверить состояние выпускной системы между нейтрализатором и основным глушителем (проверка герметичности и повреждений). Если повреждений нет, то необходимо заменить нейтрализатор. Схема подключения
• Соединить контакты С, А и «массу» (см. схему).
• Включить зажигание и при помощи компьютерной программы диагностики посмотреть значение напряжения сигнала, выдаваемого датчиком кислорода.
• В идеале оно должно быть приблизительно 450 мВ. В противном случае (если сильно отличается), то велика вероятность замыкания проводки «на массу» или на «+», исходящего от сигнала датчика.
• Вновь соединить контакты С, А и «массу».
• Проверить значение напряжения сигнала на компьютере без включения зажигания.
• Оно не должно превышать 150 мВ. Если же напряжение значительно выше, значит, ошибка P0133 возникла по причине обрыва в цепи сигнала датчика кислорода. Другой вариант — нет контакта в колодке жгута того же датчика.
• В случае, если напряжение сигнала будет ниже 150 мВ, то неисправен сам датчик, и он подлежит замене (ремонту не подлежит).

В случае, если вы устранили все неполадки, то проверять наличие ошибки необходимо так:

• запустить двигатель;
• прогреть его до температуры охлаждающей жидкости +70°С;
• установить частоту вращения коленвала в промежутке 2000…3000 об/мин;
• выдержать его в таком режиме более 4 минут;
• нагрузка на двигатель при этом должна находиться в пределах 15…50%;

С помощью компьютера еще раз просканировать ошибки. Если Р0133 исчезла, значит, все сделано правильно.

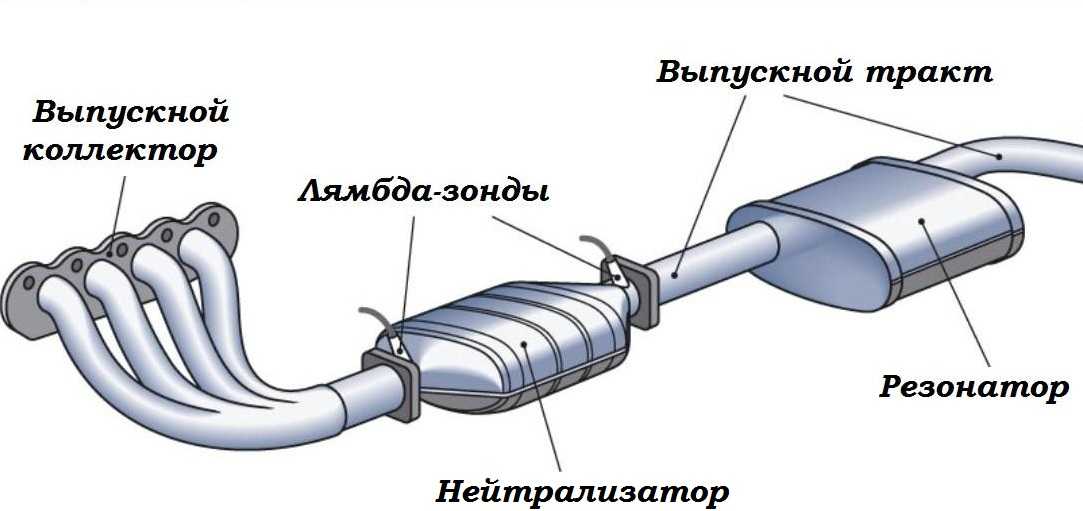

Выхлопная система ВАЗ 2109 (карбюратор, инжектор): схема, устройство

Нередко владельцы ВАЗ-2109 интересуются, как устроена выхлопная система их автомобиля. Любопытство в данном случае далеко непраздное. Одни хотят заняться ремонтом и желают знать, что и как здесь устроено. Другие же задумались над таким вариантом, как тюнинг, то есть доработкой, например, установкой выхлопной системы Стингер. В любом случае, если вы хотите проделать данные работы самостоятельно, вам в первую очередь необходимо ознакомиться с особенностями конструкции. Ну и не стоит забывать об основном предназначении данной системы – вывод наружу отработанных газов и снижение шума. Соответственно, неправильное вмешательство может привести к неприятным последствиям.

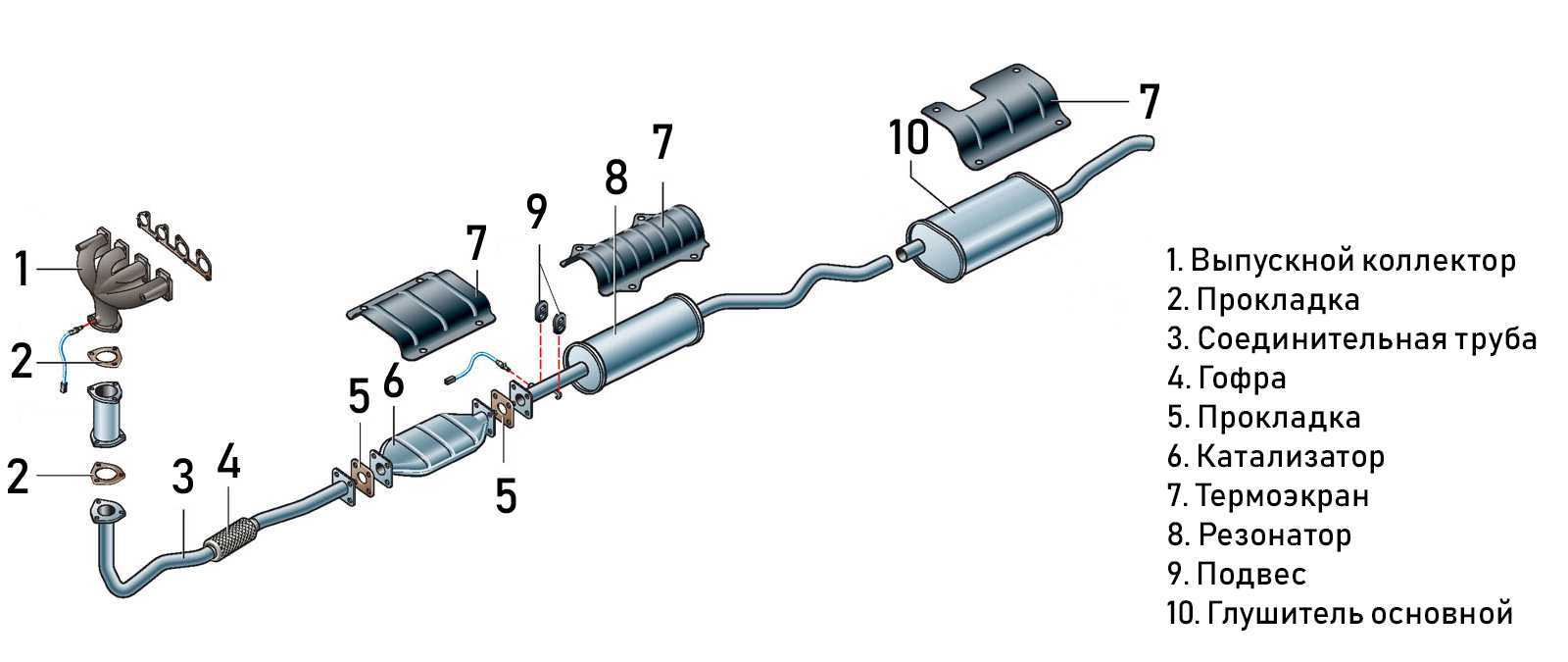

Устройство выхлопной системы автомобиля ВАЗ-2109

Сразу стоит отметить, что ничего особо сложного здесь нет. По сути, выхлопная система «девятки» очень простая, без всяких электронных примочек, и ее вполне можно назвать классической. Соответственно, если вы решили заняться ремонтом или тюнингом, то никаких неожиданных проблем здесь не предвидится. Выхлопная система «девятки» состоит из:

• приемной трубы;
• катализатора;
• дополнительного и основного глушителей;
• выпускного коллектора.

Говоря о перечисленных выше компонентах, стоит пояснить их предназначение. В частности, внутри приемной трубы автомобилей с инжекторным двигателем находится лямбда-зонд. Он анализирует состав отработавшихгазов и одновременно с этим смеси, идущей в блок цилиндров. Сама труба четырьмя шпильками соединяется с выпускным коллектором, изготовленным из чугуна.

Благодаря установленному катализатору вредность выхлопа, выбрасываемого в атмосферу, сводится к минимуму. Ну и, наконец, глушители. Дополнительный (его еще называют резонатор) крепится с помощью специального узла к катализатору. Следует отметить, что данная схема применяется на автомобилях с инжекторным двигателем. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой. Исключение здесь составляют лишь модели, отправлявшиеся на экспорт. На них также устанавливали катализатор.Задача резонатора заключается в том, чтобы брать на себя основной шум. Соответственно, звук на выходе будет уже не такой сильный. Ну и, наконец, основной глушитель. Именно его можно увидеть, заглянув под задний бампер вашего авто.

Основные проблемы с выхлопной системой ВАЗ-2109

Из-за упоминавшейся выше простоты конструкции ломаться здесь, по сути, нечему. Главными врагами выпускной системы ВАЗ-2109 можно назвать некачественное топливо и плохие дороги. В первом случае внутренности глушителя просто выгорают, в результате чего звук, издаваемый автомобилем, больше похож на рык. Такая же проблема, кстати, может возникнуть и с лямбда-зондом. Впрочем, здесь звук, издаваемый автомобилем, не изменится.Нередко из-за неисправной системы зажигания выходит из строя катализатор. Объясняется это просто. Не до конца сгоревший бензин попадает в достаточно большом количестве в катализатор. Уже там он догорает, спекая при этом керамику.

Даже если и придется столкнуться с необходимостью замены, ничего особо сложного здесь нет. Лучше всего выполнять такую работу, загнав автомобиль на яму или подъемник. Все элементы крепятся к кузову с помощью подвесов. Соединяются между собой они хомутами. Поэтому демонтировать проблемный узел и поставить на его место новый не составит особого труда. Да и набор инструментов в данном случае потребуется минимальный.

Единственное, о чем хотелось бы предупредить – так это о мерах предосторожности. Перед тем как приступать к работе, выждите некоторое время, чтобы все элементы системы остыли

Особое внимание здесь следует уделить катализатору. Все дело в том, что в процессе работы он нагревается до 600 градусов

Соответственно, катализатору требуется гораздо больше времени, чтобы остыть, чем глушителям или приемной трубе

Соответственно, катализатору требуется гораздо больше времени, чтобы остыть, чем глушителям или приемной трубе.

Рассмотрим плюсы и минусы удаления катализатора.

• Плюсы: снижается расход топлива, двигатель начинает легче «дышать», легче крутится, выхлоп становится свободнее.
• Минусы: загрязнение атмосферы, невозможность легально пройти техосмотр, необходимость менять прошивку (при наличии двух датчиков кислорода), выхлоп станет немного громче.

Многие задают вопрос: нужно ли прошивать автомобиль после того, как сделали удаление катализатора?

Если в вашей машине установлено два датчика кислорода (евро-3, евро-4 и т.д.), то прошивать придется, если один (евро-2) — то не обязательно.

А теперь небольшой отчёт о замене катализатора на вставку на автомобиле лада калина с двигателем ВАЗ 21114 1,6л, 81 л.с.

Для того чтобы добраться до выпускного коллектора необходимо сперва разобрать впуск, потому — что прокладка впуск / выпуск на этом двигателе общая.

Чтобы открутить труднодоступные гайки, расположенные под выпускным коллектором, я придумал следующее: купил ключ типа свечного, только на 13, с обратной стороны вставил шестигранник подходящего размера, в моем случае это оказался шестигранник на 12.

Старайтесь приобретать качественный инструмент, на дешёвых ключах быстро слизываются грани и открутить ими ничего не получится.

Перед началом работы обязательно смажьте все гайки проникающей смазкой ВД-40.

Почитав форумы различных сайтов, я так и не нашёл однозначного мнения надо ли сливать антифриз при снятии выпускного коллектора или нет. Решил не рисковать и слил антифриз с блока цилиндров.

Как подобает при таких работах, сперва надо отсоединить клеммы от аккумулятора и снять его с машины, также я снял корпус воздушного фильтра с гофрой чтобы не мешался (возможно это делать и не обязательно). Затем я отключил штеккер питания форсунок и отсоединил топливную рампу, вынул ее и убрал в сторонку. Снял тросик газа. В общем, убрал всё лишнее на пути к катализатору.

Затем открутил гайки крепления ресивера к впускной трубе и снял его вместе с дроссельной заслонкой, предварительно отключив провода от регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ). После чего я отсоединил впускную трубу.

После того, как впускная труба была демонтирована, я открутил гайки, которые удерживают выпускной коллектор. Если вам это удалось не сломав ни одной шпильки, то вам повезло. Как известно, гайки крепления выпускного коллектора к двигателю из-за воздействия высоких температур могут прикипеть и, если их не обработать специальной проникающей смазкой, можно сломать шпильку.

А это чревато тяжелыми последствиями, ведь придется ее высверливать, что не очень то и удобно, скажу я вам. Обычно в таких случаях снимают ГБЦ, высверливают старую шпильку и нарезают резьбу для новой.

И так, если все гайки откручены, то значит вам осталось открутить еще три гайки в месте соединения центрального глушителя (резонатора) с выпускным коллектором, находящиеся под автомобилем и все.

Сборку надо делать в обратном порядке, главное ровно положить прокладку коллектора и затягивать гайки от центра к краю поочередно, тяните аккуратно, но до упора.

Единственное отличие — на новом коллекторе в месте стыковки с резонатором нет шпилек, поэтому соединение необходимо выполнять гайками с болтами.

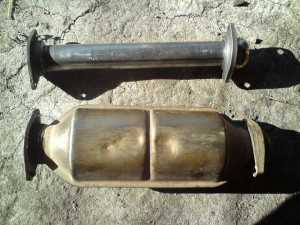

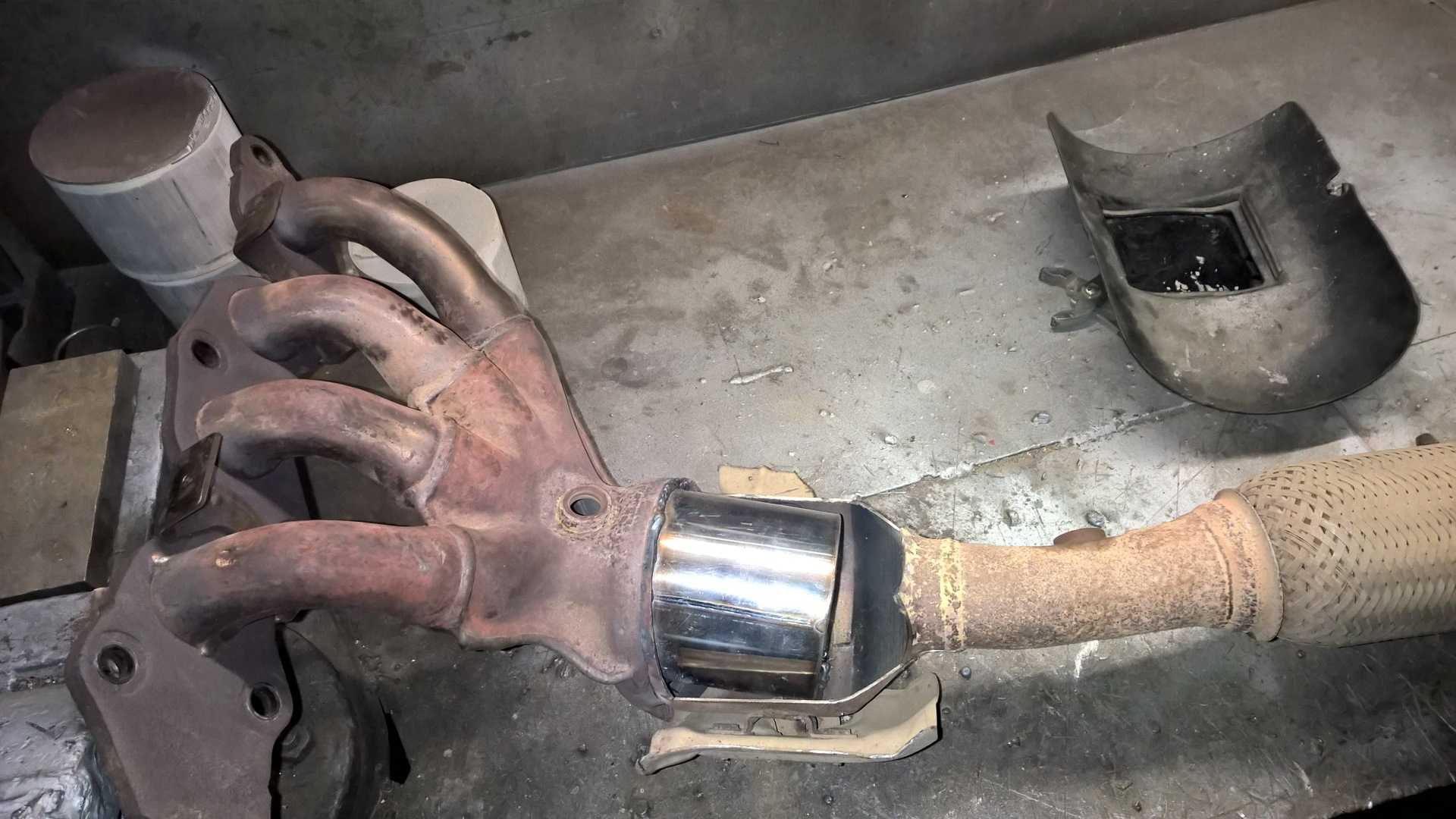

Напоследок фото нового катализатора (вставки 4-1) и старого.

На фото можно увидеть, что отверстие для лямбды одно, поэтому прошивать ЭБУ смысла нет. Пришлось лишь нарастить провода, так как на новом коллекторе отверстие под датчик ниже чем на заводском.

Заодно прочистил РХХ и дроссельную заслонку, на которых присутствовал нагар.

Удаление катализатора путём его замены на вставку было выполнено мной без ямы, пришлось лишь поддомкратить автомобиль для того чтобы рассоединить и соединить коллектор и резонатор.

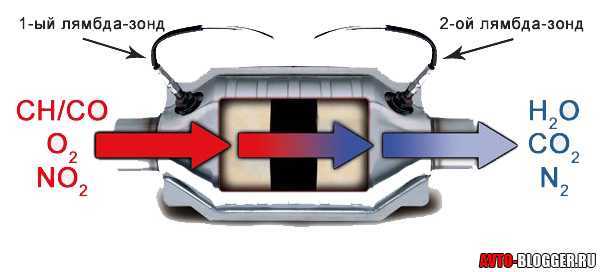

Для чего нужен катализатор

У меня уже есть статья — что это такое, повторять я ее не буду. Вам нужно понять, что катализатор (а по научному каталитический нейтрализатор), нужен только для того, чтобы очистить выхлоп автомобиля от вредных выбросов и сделать их менее вредными.

Простыми словами он очищает вредные газы (причем раскаляясь почти «докрасна») и из вредных CO, CH и прочих соединений выходят «почти» безобидные CO2 и N2, O2. Таким образом, мы хоть немного сохраняем окружающую среду.

Устроен он достаточно просто – это утолщенная труба, которая внутри имеет как бы соты, только длинные и полые. Сделаны они обычно из керамических элементов с напылением благородных металлов (обычно используют металлы платиновой группы — иридий, родий, паладий).

Чтобы газы из токсичных превратились в менее вредные — температура катализатора должна быть около 750 градусов Цельсия, иначе химическая реакция происходить не будет. Газы которые выходят из двигателя автомобиля имеют температуру примерно 500 – 550 градусов Цельсия (что недостаточно), когда они проходят через катализатор происходит химическая реакция с выделением тепла, таким образом, разогрев как раз такой который нужен (750 – 900 градусов).

Глушитель автомобилей ВАЗ 2108, 2109, 21099

Рассмотрим устройство и принцип действия глушителя системы выпуска отработавших газов карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099.

Глушитель в системе выпуска предназначен для снижения шума от отработавших газов, выходящих с большой скоростью, давлением и колебанием потока из цилиндров двигателя.

Расположение на автомобиле

Глушитель (и основной и дополнительный) расположен под днищем автомобиля и соединен либо с впускной трубой (карбюраторный двигатель), либо с каталитическим нейтрализатором (инжекторный двигатель).

Устройство глушителя

На автомобилях ВАЗ 2108, 2109, 21099 в системе выпуска отработавших газов имеется да глушителя: основной и дополнительный (резонатор).

Основной глушитель представляет собой металлический (жаропрочная сталь) корпус овальной формы. Внутри глушителя находятся перегородки, которые делят его на несколько резонаторных камер и трубы с отверстиями (впускной и выпускной патрубки, передняя перфорированная труба). Соединение элементов корпуса глушителя выполнено без точек сварки, путем завальцовки, для повышения коррозостойкости. Соединение основного с дополнительным глушителем производится через развальцованные концы их труб, металлическое конусное уплотнительное кольцо и двухсоставной хомут.

Дополнительный глушитель (резонатор) также имеет металлический корпус, цилиндрической или овальной формы. Корпус обработан алюминием для предупреждения возникновения коррозии. Внутри корпуса имеются перегородки и перфорированная труба, соединяющая вход и выход резонатора. Соединение дополнительного глушителя с приемной трубой (карбюраторный двигатель) аналогично соединению с основным глушителем. Соединение с каталитическим нейтрализатором (инжекторный двигатель) выполнено через плоские фланцы на концах их труб.

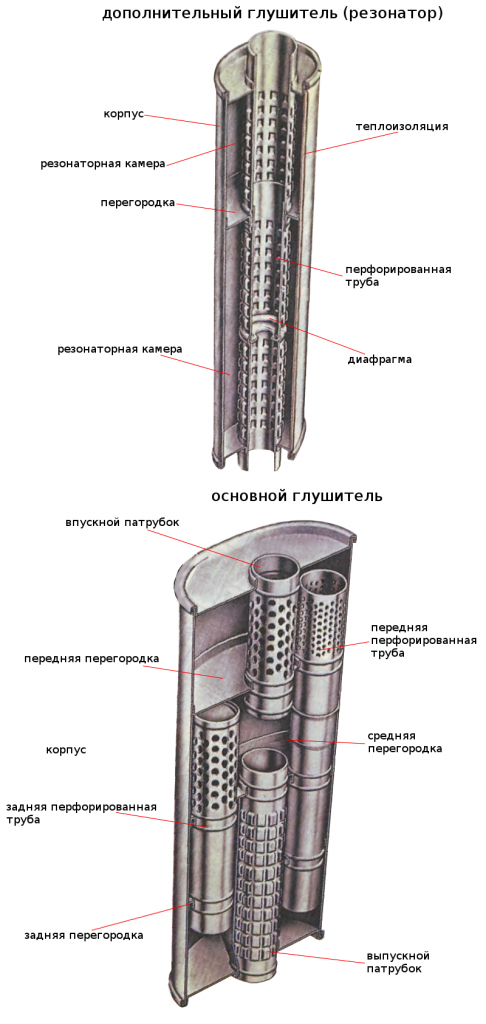

Устройство основного и дополнительного глушителей системы выпуска отработавших газов двигателей автомобилей ВАЗ 2108, 2109, 21099

Принцип действия глушителя

Работа глушителя основана на расширении газов, попадающих из его внутренней трубы в корпус. Здесь они многократно меняют направление, проходя между перегородками, расчленяются на струйки, тормозятся перфорированными шероховатыми поверхностями труб. В резонаторных камерах глушителя выравниваются колебания давления газов при многократном отражении их от стенок. Разный объем резонаторных камер обеспечивает глушение шумов различной частоты. В результате энергия отработанных газов падает, они остывают, уровень шума на выходе из глушителя значительно снижается.

Вместе с тем сопротивление потоку газов проходящих через глушитель не слишком велико, так как иначе будет падать мощность двигателя (эффект противодавления). При тюнинге автомобиля зачастую устанавливают прямоточный выпуск, дабы снизить сопротивление прохождению газов и несколько повысить мощность двигателя.

Примечания и дополнения

— При работе двигателя автомобиля в момент открытия выпускных клапанов давление отработавших газов составляет 0,3-0,5 МПа, а их температура свыше 1000 гр. Поэтому через клапаны в выпускной коллектор газы проходят с высокими скоростями, что сопровождается повышенным шумом. Помимо этого при открытии каждого выпускного клапана происходят хлопки определенной частоты, зависящей от скорости вращения коленчатого вала двигателя. Все вместе образует довольно высокий уровень шума, который и подавляет глушитель.

Источник статьи: http://twokarburators.ru/glushitel-avtomobiley-vaz-2108-2109-21099/

Повышенный расход

Если зависает перепускной клапан либо поршень соответствующего насоса, тогда топливная смесь поступает в недостаточном количестве. При этом мотор работает под нагрузкой. В подобной ситуации 21099 не развивает большую скорость. Зачастую автовладельцы могут наблюдать за самопроизвольной остановкой двигателя. Для такой ситуации характерен высокий расход бензина.

Если в отстойнике насоса либо бака появилась вода, тогда мотор в холодном состоянии плохо запускается. В прогретом виде он стартует лучше. Наличие мусора в топливных трубопроводах и отстойнике может привести к тому, что двигатель не запустится.

Это явление зачастую связано со слабой продувкой топливного трубопровода, который идет от соответствующего бака к насосу. Устранить эту проблему можно, прогрев замерзшую воду грелкой. Затем жидкость сливается. Если диафрагма прорвалась, тогда мотор «девятки» не запустится. Связано это с тем, что топливная смесь быстро повышает уровень масла в картере.

Ручная подкачка может привести к слабому поступлению бензина либо его полному отсутствию. При неполном открытии дроссельной заслонки автомобиль не способен развить значительную скорость. В этой ситуации наблюдается существенный расход топливной жидкости. Если воздушная заслонка открыта частично, тогда происходит нарушение структуры топлива.

Автомеханики советуют в этой ситуации перевести работу мотора с малых оборотов на большие. Если прогретый двигатель работает с перебоями, тогда нужно проверить форсунки и прочие элементы выхлопной системы. Зачастую автовладельцы ВАЗ 21099 инжекторного типа проводят ремонтные работы деталей системы питания по следующим причинам:

• отсутствие подачи топлива с помощью насоса;
• течь топливной смеси через соединения;
• высокий расход топлива;
• подсос;
• засорение клапанов;
• износ рычага привода соответствующего насоса.

Чтобы выхлопная и другие системы автомобиля работали без сбоя, рекомендуется регулярно заменять воздушный фильтр. Исключить возможное попадание пыли в горючее можно, осуществляя периодический слив жидкости с помощью пробки фильтра отстойника. В противном случае промывается фильтр.

Подсос воздуха можно определить на слух: при этом издается шипящий звук. Сила его звучания изменяется с учетом увеличения оборотов мотора. При замене основного элемента воздушного фильтра на «девятке» потребуется установить новый фильтрующий элемент вентиляции картера.

Источник статьи: http://avtonomnaya-gazifikaciya.ru/granta/vyhlopnaya-sistema-vaz-21099-inzhektor.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Основные неисправности

Вообще, глушитель и сама выхлопная система ВАЗ обладают достаточно высокой надежностью. Фактически ломаться там почти нечему. Поэтому самое плохое, что может случиться с водителем – пробитый глушитель, причем на наших дорогах это бывает очень часто.

Глушитель ВАЗ 2109

Снятие и ремонт основного глушителя

Если после встречи с глубокой ямой, кочкой или выбоиной, автомобиль ВАЗ 2109 стал работать гораздо громче – скорее всего, пробит основной глушитель и в нем появилась дополнительная дыра. Передвигать с неисправной системой запрещает российский автомобильный технический регламент, поэтому вам не остается ничего другого, кроме как браться за ремонт глушителя.

Однако в любом случае снять глушитель, для замены или ремонта придется, поэтому давайте поговорим как раз о том, как это сделать правильно.

В первую очередь запаситесь необходимыми инструментами. Для демонтажа глушителя понадобится:

• Торцевая головка на 13. Чем глубже она будет, тем лучше.
• Ключ, который многие водители называют трещоткой, и еще накидной на «13».

Весь процесс как несложно догадаться выполняется на подъемнике или на смотровой яме

Очень важно, прежде чем приступать к манипуляциям дождаться пока выхлопная система и основной глушитель полностью остынут, иначе все закончится сильными ожогами

Если все в порядке приступает непосредственно к демонтажу глушителя:

• Начинаем с того, что отсоединяем основной глушитель от резонатора. Для этого разыщите стяжной хомут. Прихватите гайку крепления накидным ключом и, удерживая, ее от проворачивания с помощью трещотки откручивайте сам болт.
• После того как болт будет снят, можно разъединить и убрать сам хомут, чтобы освободить основной глушитель от резонатора.
• Теперь аккуратно снимайте переднюю часть глушителя с прорезиненой подвески. После такого же образа вытаскивайте его с задних подвесок и все устройство вывода выхлопных газов ВАЗ 2109, можно вытаскивать наружу.

Замена дополнительного глушителя

Здесь все так же совсем несложно. Весь процесс можно поделить на несколько этапов:

• Аналогичным образом разъединяйте оба глушителя, основной и дополнительный.
• Теперь отсоединяем устройство от катализатора. Также с помощью накидного ключа надо открутить 2 болта крепления.
• Теперь можно слегка приподнять агрегат и отсоединить его от резиновых подвесок. Если не получается сделать это вручную можно поддеть подвески отверткой.

На этом все дополнительный глушитель снимается даже легче чем основной. Установка детали на место производится в обратном порядке.

Замена катализатора

Этот прибор очень редко выходит из строя, однако, навыки по его ремонту и демонтажу все-таки могут вам пригодиться. Важный совет прежде чем начать, учтите эта деталь в процессе работы нагревается до 600 градусов и остывает гораздо дольше нежели, основной и дополнительный глушители.

Сам процесс демонтажа схематически выглядит следующим образом:

• Первым делом отсоединяйте катализатор от дополнительного глушителя. Не забывайте удерживать гайки с помощью накидного ключа.
• Далее, таким же образом откручивайте болты, которые крепят катализатор к приемной трубке.
• Все, катализатор можно аккуратно снимать с резиновой подвести вытаскивать из автомобиля.

Фактически, как вы уже поняли ремонт выхлопной трубы дело элементарное, и легко выполняется в одиночку при наличии всех необходимых инструментов. Главное, соблюдать технику безопасности.

ВАЗ-2109 инжектор

Ходят в интернете слухи, что ваз 2109 инжектор давно перестала пользоваться популярностью у автовладельцев. Тот, кто хочет поменять отечественное авто на иномарку заблуждается.

Приобретут они за те же деньги прекрасную жар-птицу, под оперением которой окажется дряхлое, старческое тело, как у фельдъегеря времен кайзеровского правления. Да, ваз имеет свои недостатки, но и достоинств у него не мало: если вы купите даже подержанный автомобиль от одного хозяина и с небольшим пробегом, то двигатель вас практически всегда будет радовать, электроника не покажется тупой, так что на остальное можно и глаза закрыть.

Только не надо сейчас махать руками и говорить, что отечественное г… в воде не тонет. Салон не подарок, но его гремучесть вполне оправдана материалом, из которого сделан кузов. Это вам не кусок пластика, покрытый фольгой. Возможно и тюнинг салона Вам поможет.

На мелочи автомобиль не разменивается: если проблема в колодках, то она там и останется. Бывает, что панель гаснет прямо в пути, но проблема таковая быстро устраняется,  печка подводит, но и к ней можно найти подход при умелом тюнинге. Есть желание поменять на более усовершенствованную десятую модель – проблема быстро решится. Продать 2109 инжектор можно довольно быстро, тогда как на иномарку месяцами ждут покупателя.

И не надо говорить, что вы ездите на унитазе. Даже фольксваген с 25 годами жизни не разрешил бы так себя величать. А вы! Эх, прокатиться бы на нашей девяточке до Москвы! После этого можно поставить ей памятник и стать пешеходом, а фото с железной подругой повесить в рамочке на стену.

Не зря говорят, что ваз – машина дешевая. Для граждан России и стран постсоветского пространства проблем с запчастями не будет еще долгое время. Ремонт захотите сделать своими руками? В магазинах и интернете масса информации. Попробуйте нарыть столько материала на корейское авто. Скорее станете любить отечественный автопром, чем принца из-за тридевять земель, ржавеющего прямо под окнами.

Не хочет он, родимый заводится, запчастей нет в мастерских, приходится ждать месяцами, пока привезут. Зато для наших авто всегда зеленый свет. Вечером стулья – утром деньги! Ваз не так и плоха, как может сразу показаться, хоть и требует некоторой доводки. Хотите все же иномарку попробовать в действии? Купите тогда хоть незатраханный вариант, хоть поездите в удовольствие, пока поломки не доведут до нервного срыва.

Перспективы и проблемы использования катализатора на ВАЗ 2109

Использование катализатора в автомобилях ВАЗ 2109 имеет свои преимущества и проблемы, которые важно учитывать при принятии решения о его установке. Первым и наиболее значимым преимуществом катализатора является снижение выбросов вредных веществ в окружающую среду

Катализатор способен значительно снизить концентрацию таких веществ, как оксиды азота, углеводороды и угарный газ, что положительно влияет на экологическую обстановку и здоровье людей

Первым и наиболее значимым преимуществом катализатора является снижение выбросов вредных веществ в окружающую среду. Катализатор способен значительно снизить концентрацию таких веществ, как оксиды азота, углеводороды и угарный газ, что положительно влияет на экологическую обстановку и здоровье людей.

Дополнительным преимуществом использования катализатора на ВАЗ 2109 является повышение эффективности работы двигателя. Катализатор способствует более полному сгоранию топлива, благодаря чему возможно снижение расхода топлива и улучшение динамических характеристик автомобиля.

Однако, установка катализатора на ВАЗ 2109 также сталкивается с некоторыми проблемами. Во-первых, это дополнительные затраты на приобретение и установку катализатора. Также, в некоторых случаях требуется проведение дополнительных настроек системы подачи топлива и системы зажигания для оптимальной работы катализатора.

Важным моментом является также подбор качественного и подходящего катализатора для ВАЗ 2109. Некачественный или неподходящий катализатор может привести к снижению эффективности работы двигателя и повышенному расходу топлива.

Таким образом, использование катализатора на ВАЗ 2109 имеет свои перспективы и проблемы. При правильном подборе и установке катализатора, можно достичь снижения выбросов вредных веществ и повышения эффективности работы автомобиля. Однако, необходимо учесть дополнительные затраты, связанные с установкой катализатора, и производить его выбор с учетом особенностей конкретной модели автомобиля.

Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 состоит из нескольких частей: выпускного коллектора на двигателе, приемной трубы глушителя, каталитического нейтрализатора отработанных газов (ЭСУД под нормы ЕВРО-2), дополнительного глушителя, основного глушителя. На ряде автомобилей оснащенных СО-потенциометром каталитический нейтрализатор может отсутствовать.

Выпускной коллектор выполнен из чугуна и крепится к головке блока двигателя на шести шпильках, через прокладку, состоящую из двух симметричных частей. Фланец выпускного коллектора соединяется с фланцем приемной трубы четырьмя шпильками с гайками. Между фланцами установлена термостойкая металлоасбестовая прокладка.

Приемная труба имеет фланец с двумя отверстиями, две трубы и газоприемник. На газоприемнике приемной трубы устанавливается датчик кислорода ЭСУД. Крепление приемной трубы и каталитического нейтрализатора сделано шарнирным для снижения передачи вибраций на кузов. Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб и металлографитовым уплотнительным кольцом со сферической наружной поверхностью.

Каталитический нейтрализатор со стороны соединения с приемной трубой имеет фланец с вогнутой сферической поверхностью, а со стороны дополнительного глушителя фланец с выпуклой сферической поверхностью. Над нейтрализатором устанавливается термозащитный металлический экран. Соединение нейтралиатора с дополнительным глушителем неподвижное.

Дополнительный глушитель (резонатор) состоит из корпуса с перфорированной трубой и перегородками внутри. Трубы дополнительного глушителя также имеют со стороны нейтрализатора фланец, со стороны основного глушителя развальцованный край. Снаружи дополнительный глушитель может быть обработан алюминием для улучшения корозостойкости.

Основной глушитель так же состоит из корпуса с перфорированными трубами и перегородками внутри. Корпус может быть изготовлен из нержавеющей стали, для предупреждения возникновения коррозии. К корпусу глушителя крепятся две трубы: с одной стороны развальцованная, для соединения с дополнительным глушителем, с другой стороны прямая, для выпуска отработанных газов. Соединение с дополнительным глушителем выполнено посредством металлического кольца и двухсоставного хомута.

Оба глушителя не имеют точек сварки, собраны путем завальцовки деталей, для предотвращения появления коррозии.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 без каталитического нейтрализатора приемная труба имела раструб вместо фланца для соединения с дополнительным глушителем, труба которого также имела раструб (развальцованный край). Соединение выполнялось через металлическое кольцо и двухсоставной хомут.

Источник статьи: http://twokarburators.ru/sistema-vypuska-injektor-dvigatel-2108-2109/

Как определить забитость катализатора и на что его менять

Катализатор — неотъемлемая часть выхлопной системы.

Он предназначен для того, чтобы остатки вредных веществ в выхлопных газах догорали и выходили в атмосферу в виде воды и углекислого газа.

Вообще автовладельцам безразлично — вредны или не вредны выхлопные газы их автомобиля. Если вы стали вдруг интересоваться темой катализатора, вас, скорее всего, интересует проставка, паук, замена или у вас выскакивает ошибка.  Поэтому не будем вдаваться в теорию, перейдем к вашим запросам.

Нейтрализатор

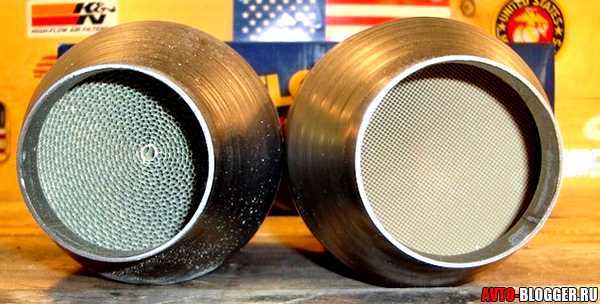

Катализатор служит примерно до 100 000 км, далее он забивается, сыплется, окисляется, душит мотор. Но на деле пробег ограничивается качеством бензина, наличием присадок, топливной смесью. Поэтому угробить нейтрализатор можно за пару «халявных» заправок, или угробив какой-нибудь из датчиков, к примеру ДМРВ, тем самым изменив смесь.

Как определить забитость катализатора?

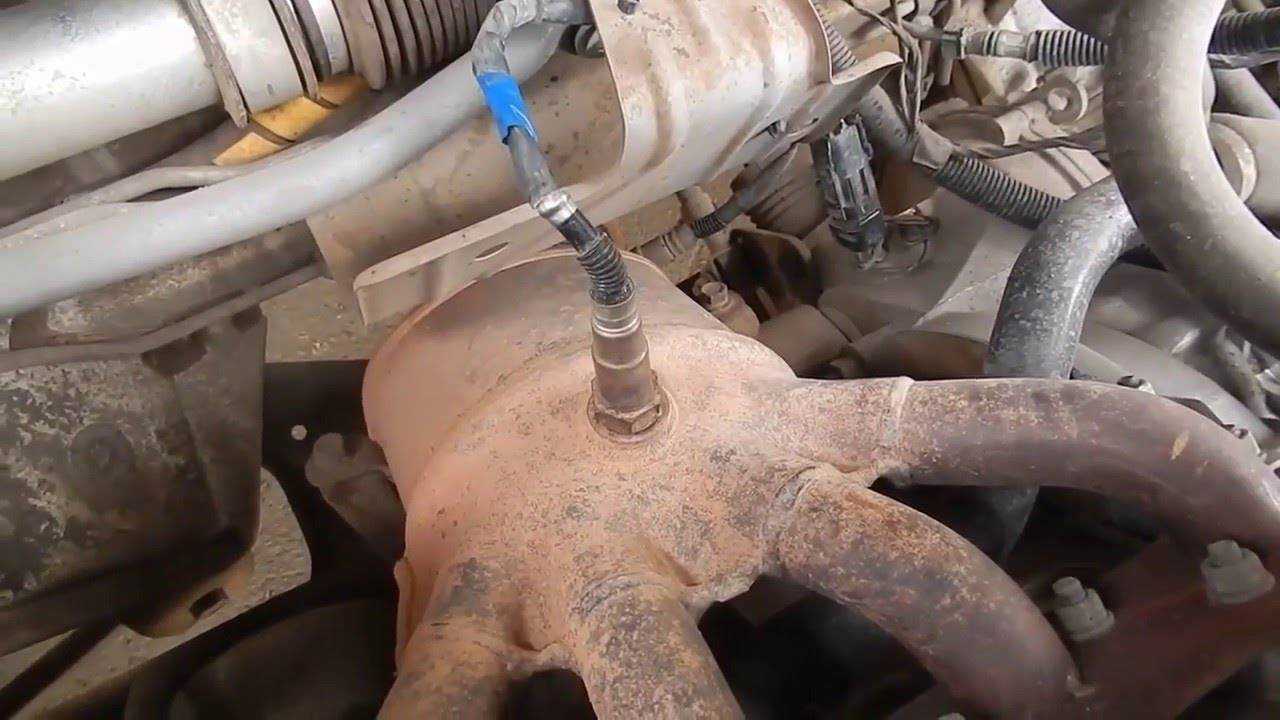

1. Вывернуть датчик кислорода, вкрутить манометр и проверить давление (если более 0,5 атм (кг/см2), то он забит).
2. Забитость можно определить по «мертвости» датчика кислорода. Если он не работает уже длительное время или вообще вывернут, топливная смесь в двигатель попадает не идеальная, вследствие чего и забивается устройство.
3. Звон внутри катализатора.
4. Пробег более 100 тыс. км — он забит. Уверен на 99 %.

Цена на катализатор

Стоимость нового катализатора от 3 тыс. руб. не забывайте, что устройства на 1,5 и 1,6 л мотор требуются разные. Да и вообще, зачем он вам нужен?

Вставка/проставка вместо катализатора

Забитый катализатор следует удалить, заменить новым или поставить проставку или паук.

Проставка и стандартный катализатор на 1,5

Проставка – обычная пустышка, устанавливается только на моторы 1,5 л и, как правило, не требует перепрошивки мозгов. Также кто-то просверливает катализатор или сжигает газосваркой все внутренности. Но наиболее эффективной будет установка паука.

Паук

Пауки делятся на несколько видов: 4-2-1 и 4-1.

4-2-1 — означает, что четыре трубы соединяются в две трубы, а затем в одну.

4-1 — все трубы сразу соединяются в одну.

Также есть паук с аналогичным звуком «Субару саунд». Его фишка кроется в разнодлинности выпускных коллекторов.

Но об этом подробнее в соответствующих статьях.

На что заменить катализатор?

Если мотор 1,5 л — просто покупаем проставку и ставим, а если двигатель 1,6 л — покупаем паук с отверстием под один датчик, ставим, прошиваем мозги под Евро-2.

Горит ошибка (чек) после установки катализатора

Такое бывает, когда убираешь катализатор. Если, к примеру, у вас было два датчика — вы поставили один или даже если поставили два (пауки бывают разные), то появляются разные показания, из-за которых и возникает ошибка. Нужно перепрограммировать ЭБУ под Евро-2 (под один датчик кислорода).
