Двигатель ваз 2114: модификации, характеристики и тюнинг

Технические характеристики ВАЗ 2114

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Работа цилиндров	1-4-3-2
Распределительная, инжекторного типа	—
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

• диаметр цилиндра — 82 мм; • дстепень сжатия — 9,8; • добъем ДВС — 1,5 литра; • дмощность двигателя — 78 л. с.; • дмаксимальный крутящий момент — 116 Нм при оборотах 3000; • дсредний расход топлива в смешанном режиме 7,3 л на 100 км пути; • двес ДВС — 127 кг; • дмоторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров; • двозможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки. В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.

1 . Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.2 . Отсоединить все трубки, через которые подается бензин.3 . Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.4 . Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.5 . Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.6 . Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.7 . Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.8 . Заблокировать маховик и снять шкив генератора.9 . Снять привод распредвала с крышкой, механизмом натяжения и шкивом.10 . Открутить помпу, снять выпускной коллектор и термостат.11 . Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.12 . Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.13 . Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.14 . Убрать крышки с коренных подшипников вместе с нижними вкладышами.15 . Аккуратно вытащить коленчатый вал

Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.16. Убрать верхние вкладыши и упорные полукольца. При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь

При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали

При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь. При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов. Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕТЫРНАДЦАТОЙ

Для начала рассмотрим основные характеристики ВАЗ 2114. Четырнадцатая модель представляет собою 5-дверный хэтчбек, со следующими размерами кузова (мм): Д – 4112, Ш – 1650, В – 1402. Масса автомобиля – 970 килограмм, максимальный вес загрузки – 470 кг.

Колесная база у ВАЗ 2114 аналогична девятке – 2460 мм, колея между передними колесами – 1400 мм, задними –1370 мм. Во всем модификациях четырнадцатая обладает передним ведущим мостом. Клиренс между поддоном кузова и дорогой – 170 мм.

Автомобиль оборудован 5-ступенчастой механической коробкой передач с такими передаточными числами:

• Первая скорость – 3,636;
• Вторая – 1,95;
• Третья – 1,357;
• Четвертая – 0,941;
• Пятая – 0,784;
• Задний ход – 3,53.

Топливный бак четырнадцатой вмещает 43 литра бензина. Рекомендуемое производителем топливо – АИ95.

ВАЗ 2114 обладает передними дисковыми тормозами, сзади установлены тормоза барабанного типа. Тормозной путь груженного автомобиля на скорости 80 км/час составляет 38 метров.

ВАЗ 2114 выпускался с двумя вариантами двигателя – на 8 и 16 клапанов. Все различия между ними детально рассмотрены в последнем разделе статьи.

Схема управления двигателем 11183 объемом l,6 литра ВАЗ 2115

На рисунке 3 представлена электрическая схема управления инжекторным двигателем модели 11183 объемом 1,6 литра, который устанавливался на автомобили модели ВАЗ 2115.

Рисунок 3 – схема управления двигателем 11183

№	Расшифровка позиции
1	Свеча зажигания 4 цилиндра
2	Свеча зажигания 3 цилиндра
3	Свеча зажигания 2 цилиндра
4	Свеча зажигания 1 цилиндра
5	Соленоид зажжения
6	Диагностический разъем
7	Форсунка 1 цилиндра
8	Форсунка 2 цилиндра
9	Форсунка 3 цилиндра
10	Форсунка 4 цилиндра
11	Контроллер ВАЗ 2115
12	Реле подключения помпы
13	Реле к вентилятору охлаждения двигателя
14	Реле подключения вентилятора мотора
15	Главное реле управления мотором
16	ДМРВ
17	ДПДЗ
18	ДТОЖ
19	Регулятор порожнего движения
20	Дроссель продувки абсорбера
21	ДПКВ
22	Сенсор детонации
23	Измеритель концентрации кислорода
24	Замок зажигания
25	ЭБУ иммобилайзером ВАЗ 2115
26	Сенсор иммобилайзера с сигнализатором
27	Измеритель скорости авто
28	Дополнительный клеммник
29	К плюсу аккумулятора
30	ДПРВ
31	Клемник для подсоединения к электрической сети авто
32	Бензиновый насос
F1	Предохранитель ЭБУ и линий системы управления двигателем
F2	Предохранитель ЭБУ
F3	Предохранитель цепи топливной помпы

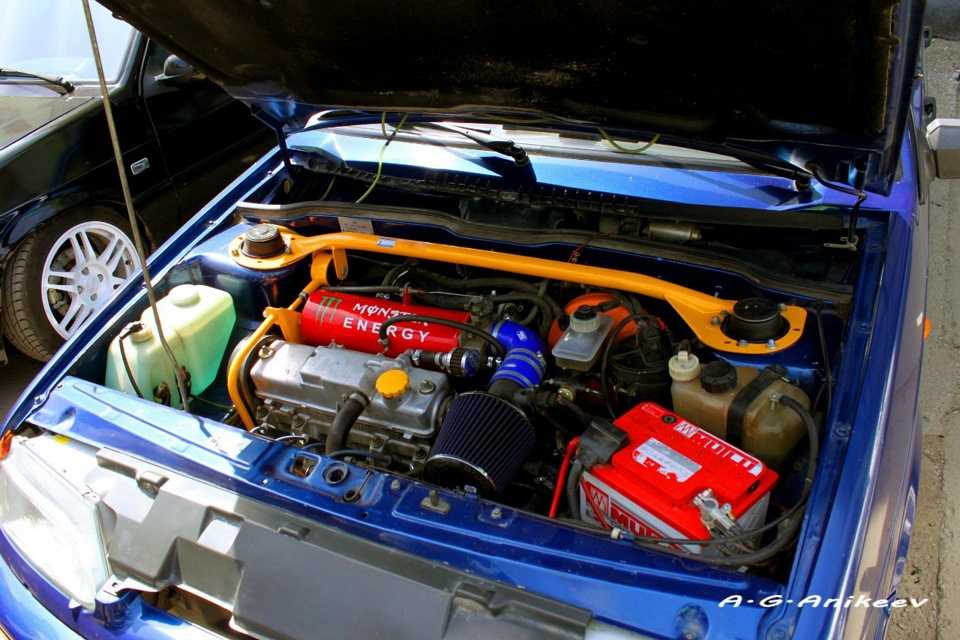

Тюнинг газораспределительного механизма

Этот способ не ведет к ранней выработке ресурса двигателя и позволяет уменьшить расход топлива. Для повышения мощности движка следует добиться уменьшения сопротивления ГРМ и оптимизировать его фазы. Необходимо:

• расточить седла клапанов;
• заменить впускные и выпускные клапаны на облегченные;
• можно сменить направляющие втулки на более легкие;
• установить разрезную шестерню и должным образом её настроить.

Самый важный элемент в тюнинге ГРМ – разрезная шестерня. Именно она оптимизирует фазы газораспределения. Разрезная шестерня на ваз 2114.

Для высоких оборотов – следует поворачивать распределительный вал в противоположную сторону относительно хода коленвала. Таким образом, увеличивается угол газодинамического наддува.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

• 0,4 при первом ремонте;
• 0,8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

1. по ним подается масло у шатунным шейкам от коренных;
2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

Поршневая группа

Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

Устройство двигателя ваз 2114

(1.Трубка для подачи охлаждающей смеси; 2. БЦ (блок цилиндров); 3. Термостат; 4. Датчик, определяющий температуру охлаждающей смеси; 5. Выпускной патрубок; 6. Клапан БЦ; 7. Крышка БЦ; 8. Датчик давления топливной смеси; 9. Крышка емкости для масла; 10. Трос активации дроссельной заслонки; 11. Дроссельный блок; 12. Устройство, регулирующее холостой ход; 13. Датчик, определяющий положение дроссельной заслонки; 14. Ресивер; 15. Задняя часть корпуса блока распределения газовой смеси; 16. Передняя часть корпуса; 17. Форсунки подачи топлива; 18. Пробка топливной рампы; 19. Топливная рампа; 20. Коллектор впуска бензина; 21. Опора коллектора впуска (правая); 22. Шкив; 23. Фильтр масла; 24. Датчик, определяющий положение коленвала; 25. Днище картера; 26. Коллектор впуска; 27. Шатун; 28. Коленвал; 29. Опора коллектора (левая); 30. Маховик.)

Не смотря на различия у всех двигателей ваз 2114 практически одинаковое устройство, они:

1. Рядные. Цилиндры расположены в одной плоскости друг за другом. Стандартное расположение для такого количества поршней, оно обеспечивает хороший теплоотвод и уравновешивание при работе, что исключает попадание больших вибраций при работе на кузов авто.
2. Чугунный блок. Литой чугунный блок утяжеляет двигатель, но открывает возможности тюнинга, такие как установка турбины с большим надувом.
3. Четырехцилиндровые. Четыре цилиндра считаются оптимальными для бюджетных, экономичных двигателей. При работе поршни работают в порядке 1-3-4-2, мотор благодаря этому работает ровно. Например, на ОКЕ, имеющей двигатель только с двумя поршнями используется дополнительный балансировочный вал, для гашения вибраций.
4. Инжекторный впуск. Инжектор стал основным плюсом двигателей Ваз 2114, двс контролируется множеством датчиков, которые сообщаются с ЭБУ, управляющего всеми системами двигателя. Это позволяет повысить эффективность работы, что положительно сказывается на мощности и расходе.
5. Распределенный впрыск под управлением ЭБУ. Составление правильной смеси при работе мотора является основополагающей для достижения хороших характеристик двс. Электронный блок управления позволяет многократно повысить точность формирования смеси.
6. Диаметр поршня 82 мм. У всех блоков двигателей Ваз 2114 совпадает диаметр поршневой группы, что дает отличные показатели ремонтопригодности и возможности тюнинга.
7. Рекомендуемый бензин АИ-95. Топливо с большим октановым числом отличается большей эффективностью и стабильностью работы. Также на нем реже прогорают клапана и прокладка. Это достаточно простые двигатели, с ними легко работать, можно легко провести самостоятельный ремонт или тюнинг для повышения мощности.

ПЕРЕБОРКА ДВИГАТЕЛЯ ВАЗ 2114

Ремонт двигателя ВАЗ 2114 должен начинаться с опустошения емкостей для масла и охлаждающей жидкости. Далее необходимо демонтировать все навесные узлы и очистить мотор от скопившегося на нём в процессе эксплуатации масла и пыли. После этого можно приступать к переборке.

1. Демонтируем трубки подачи топлива;
2. Снимаем шланги для подачи и отвода воздуха;
3. Убираем сапун картера и патрубки охладительной системы. Снимаем дроссельный патрубок;
4. Далее необходимо выкрутить ресивер и топливную рампу, что даст возможность убрать форсунки;
5. Демонтируем коллектор на ВАЗ 2114, он закреплен на кронштейнах, гайки на которых откручиваются ключом на 13;
6. Рассоединяем и убираем проводку к модулю зажигания и выкручиваем свечи. Снимаем датчик зажигания;
7. Снимаем с генератора ремень натяжения, после чего демонтируем всю конструкцию. Вместе с генератором удаляем все элементы – планки и кронштейны, которыми он фиксировался;
8. Демонтируем шкив генератора, предварительно заблокировав маховик;
9. Снимаем привод распредвала вместе со шкивом и ремнем натяжения; , снимаем термостат и выпускной коллектор;
10. На очереди – масляный насос на ВАЗ: демонтируем фильтр и картер, после убираем сам насос;
11. Далее демонтируем поршневой блок. Для этого нужно выкрутить все гайки на шатунных болтах и снять крышку корпуса блока;
12. С ранее заблокированного маховика скручиваем все фланцевые крепления и убираем диск;
13. На коренных подшипниках откручиваем крышки и вынимаем все расположенные в них нижние вкладыши;
14. Демонтируем коленвал. Делать это нужно крайне аккуратно, чтобы не допустить никаких деформаций конструкции;
15. Снимаем полукольца упора и верхние вкладыши.

Двигатели ВАЗ 2114 прошедшие несколько сотен тысяч километров обладают достаточно большим количеством износившихся деталей. В процессе переборки вы увидите это сами. Все комплектующие движка, на которых заметны серьезные следы износа либо повреждения необходимо менять на новые.

Начиная с 2009 года, модель ВАЗ 2114 была модернизирована дочерней фирмой ЗАО Супер-Авто. Стал использоваться 16 клапанный ДВС 21124 объемом 1,6 л мощностью 89 л. с. Годом позже произошел повторный апгрейд силового аппарата, использовалась модификация мотора 2126 такого же объема 1,6 л, но мощностью уже 98 л. с.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Двигатель ваз 2114 инжектор 8 клапанов устройство

• Главная
• Обзор цен
• Двигатели ВАЗ
• Продавцы
• Напишите нам
• Полезная информация

Характеристика двигателя ВАЗ

• 11183i-(1,6л., 82л.с.)
• 11194i-(1,4л., 89л.с.)
• 2103- (1,5л., 71л.с.)
• 2104i- (1.5л., 68л.с.)
• 2106- (1,6л., 74,5л.с.)
• 21083- (1,5л., 69л.с.)
• 2111i- (1,5л., 77л.с.)
• 21114i-(1,6л., 81,6л.с.)
• 21116i-(1,6л.,90л.с.)НОВЫЙ
• 21124i-(1,6л., 89л.с.)
• 21126i-(1,6л., 98л.с.)
• 21128i-(1,8л., 105л.с.)
• 21213- (1,7л., 79л.с.)
• 21214i-(1,7л., 82л.с.)
• 2123i- (1,7л., 82л.с.)
• 2130- (1,8л., 82л.с.)

Основные элементы двигателя

• Блок цилиндров
• Поршневая.Поршень.

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Характерные поломки

Самый первый 1,5 л двигатель 2114 обладает недостатками:

• периодическая регулировка клапанов;
• ненадежная система впрыска;
• раскрепление гаек выпускного коллектора;
• протечки прокладок бензонасоса, распределительного датчика системы зажигания.

Следующий 1,6 л мотор особых проблем владельцу не доставляет за исключением высоких вибрационных и шумовых нагрузок. Слабым местом традиционно остаются клапаны, которые приходится постоянно регулировать.

Регулировка клапанов

ДВС от Lada Kalina 11183 устанавливался на четырнадцатую модель исключительно ради обеспечения нормативов Евро-3. Обладает типичными для линейного ряда недостатками, ничем особенным не отличается.

Первый шестнадцатиклапанный движок 21124 не гнет клапаны, зазоры в которых регулируются гидротолкателями. Тем не менее, ремень необходимо подтягивать через 15000 км пробега из-за большого количества навесного оборудования. Второй, и последний в линейке четырнадцатых моделей ДВС 21126 имеет увеличенную мощность. Помимо типичных неисправностей при обрыве ГРМ поршень загнет клапан из-за недостаточной глубины выемки.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Описание конструкции двигателя

На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.

Поперечный разрез двигателя 11183 (1,6i):

1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя; 3 — коленчатый вал; 4 — масляный фильтр; 5 — насос охлаждающей жидкости; 6 — выпускной коллектор; 7 — поршень; 8 — штанга крепления впускного трубопровода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — топливная рампа; 13 — ресивер; 14 — кронштейн; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча зажигания; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки масляного щупа; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — масляный щуп; 35 — маслозаборник

Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо — сталеалюминевое (с одной стороны желтое, с другой — стального цвета), заднее — металлокерамическое (желтого цвета с обеих сторон).

Поршни — из алюминиевого сплава, с залитыми в них стальными кольцами. Для предотвращения удара поршней по клапанам при обрыве ремня привода ГРМ или срезании его зубьев, в днище каждого поршня сделаны углубления под тарелки клапанов. На каждом поршне установлено одно маслосъемное и два компрессионных кольца.

Пальцы — плавающего типа (зафиксированные в отверстиях поршней с двух сторон пружинными стопорными кольцами). На часть двигателей 2111 может быть установлена шатунно-поршневая группа двигателя 21083, где пальцы зафиксированы в верхних головках шатунов методом «горячей посадки».

Шатуны — стальные, кованые, со съемными крышками. Крышки шатунов не взаимозаменяемы и устанавливаются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.

Снизу к блоку цилиндров, через прокладку, крепится поддон картера.

Система смазки двигателя комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля уровня масла в поддоне установлен измерительный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.

В теле коленчатого вала просверлены каналы. При работе двигателя масло под давлением из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках попадает в каналы коленчатого вала и по ним поступает к шатунным шейкам, смазывая их. Технологические отверстия каналов закрыты стальными штампованными заглушками.

Выводы

Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.
