Датчик уровня топлива автомобиля ваз 2107

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

• При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
• Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

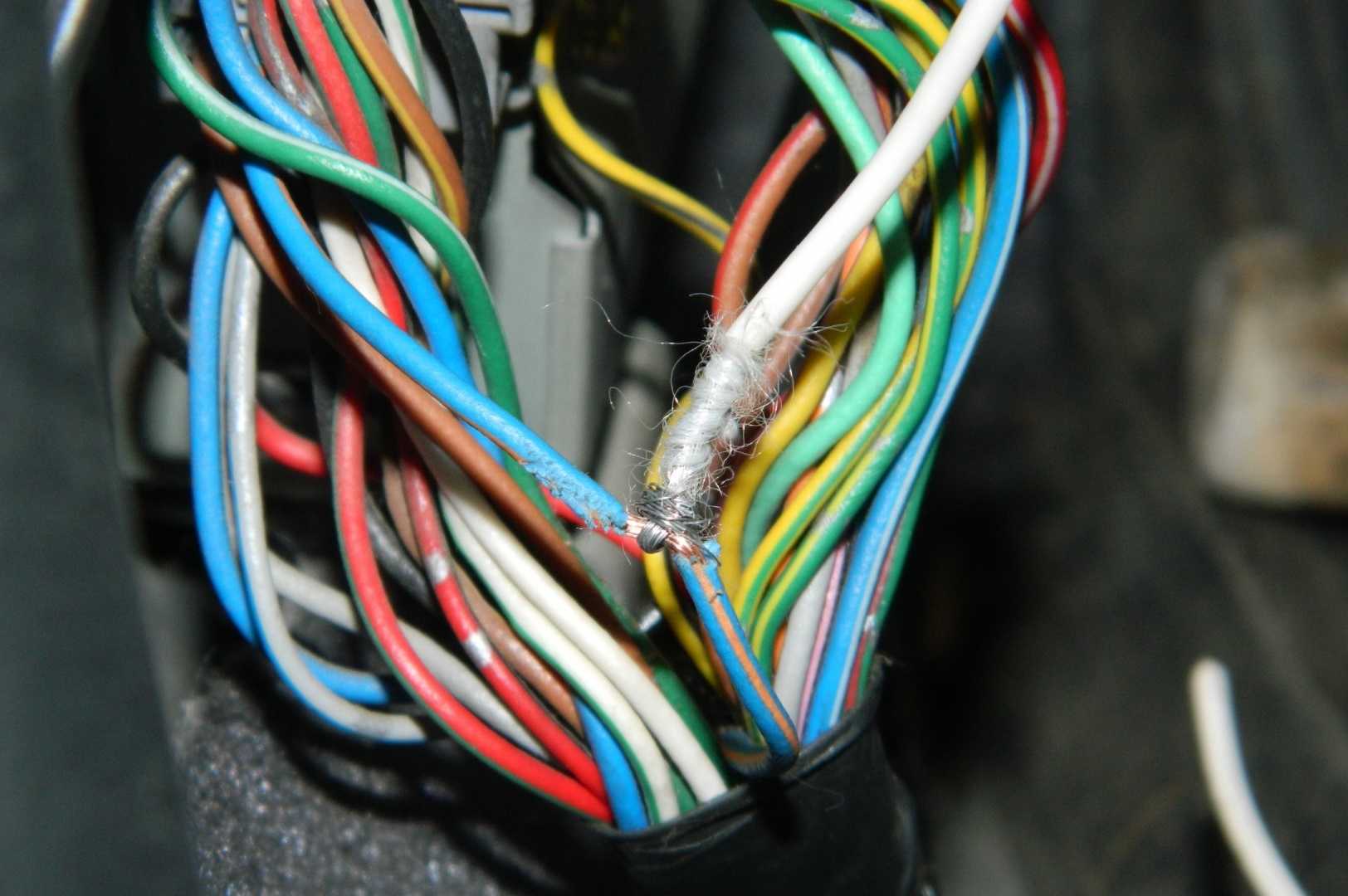

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Как определить протечку бензобака

Переживать о том, что вы ни заметите протекающий бензобак не стоит. Если из топливного резервуара убегает бензин, это будет сопровождаться следующими признаками:

• Значительно увлечение расхода топлива. Сложно не заметить, что бензин кончается, даже если автомобиль стоит на стоянке.
• В салоне авто будет явственно пахнуть бензином.
• На асфальте так, где стоял ваш ВАЗ 2107 будут оставаться радужные пятна.

Если хоть один из вышеперечисленных признаков имеет место, скорее всего, у вашего ВАЗ 2107 с системой инжектор действительно потек бензобак. Есть несколько вариантов действий в данной ситуации, разделим их на экстренные и плановые.

Ремонт бензобака в экстренной ситуации

Если бензобак вашего автомобиля потек на трассе и до ближайшего автосервиса без ремонта вам уже не доехать, можно использовать несколько хитростей, который помогут временно вернуть топливный резервуар в работу.

Самый простой и действенный способ: заклеить бензобак резиной или пластиком. Для этого нам понадобится:

• Суперклей или самый обыкновенный клей момент.
• Кусок резины от покрышки или пластиковая бутылка.

Итак, первым делом необходимо отыскать место повреждения бензобака, откуда убегает топливо. В случае с ВАЗ 2107 на системе инжектор течь, скорее всего, снизу, ее причина пробоина или коррозийные повреждения. Как только повреждение обнаружено, действуем следующие образом: вырезаем кусок резины или пластика, смазываем клеем и сильно прижимам к повреждению. Через несколько минут можно отпускать заплатку, окончательно она схватится через пару часов, но ехать уже в любом случае можно. Доехать до автосервиса с такой заплаткой можно запросто, известны случаи, когда автолюбители ездили с ней по нескольку недель.

Топливный бак ВАЗ 2107

Еще один способ заделать дыру, с помощью обычного самореза. Подходит в том случае если повреждение маленького диаметра и у вас есть резиновый уплотнитель для самореза. Делается следующим образом:

• Сначала необходимо отыскать место повреждения.
• После устанавливайте на него уплотнитель (подойдет обычный кусок автомобильной камеры).
• В уплотнитель вкручивайте саморез таким образом, чтобы он попал в брешь бензобака и заткнул ее.

Плановый ремонт бензобака

В случае если вы заметили течь и решили устранить ее собственными руками, первым делом необходимо демонтировать бензобак ВАЗ 2107, процесс как для карбюратора, так и для автомобиля с системой инжектор аналогичен.

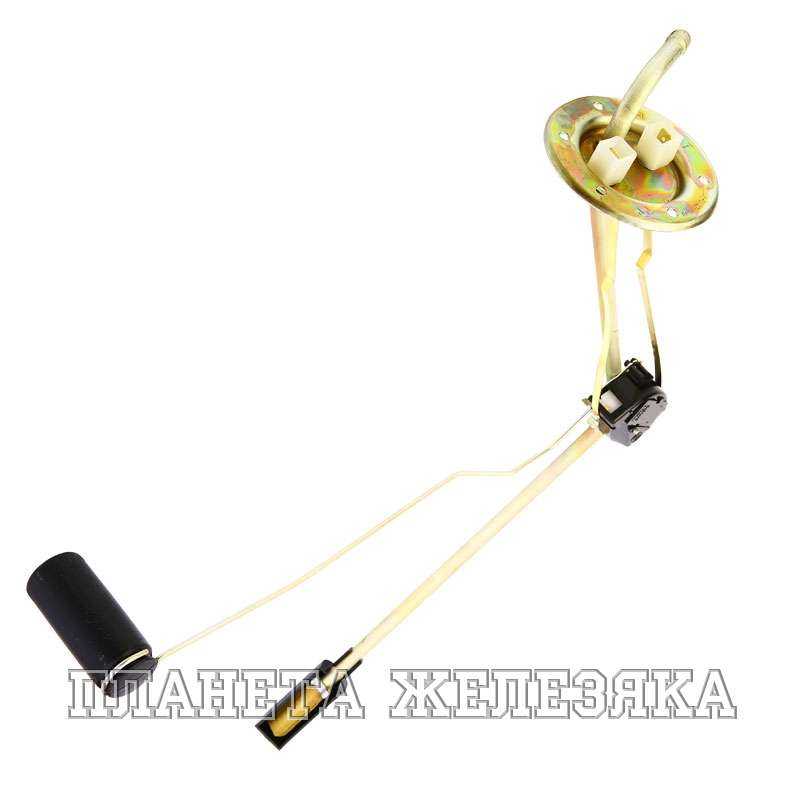

Технические характеристики датчиков

ДУТ автомобилей ваз 2101-2107 кроме моделей 2102, 2104, идет модели — БМ892:

• Его номинальное напряжение 12 Вольт
• Полное (максимальное) сопротивление реостата составляет 345 Ом
• Радиус движения рычага 290 миллиметров
• Вес 0,2килограмма

ДУТ моделей ваз 2102, 2104, идет модели — БМ891:

• С номинальным напряжением 12 Вольт
• Полное (максимальное) сопротивление реостата будет 345 Ом
• Радиус движения рычага 183миллиметра
• Вес 0,154 килограмма

Стоимость покупки

• Как ставить пружину на выжимной ваз 2110



• Как камаз едет по песку



• Течет рабочий цилиндр сцепления уаз патриот



• Кузов ваз 2112 схема деталей



• При запуске двигателя падают обороты а потом поднимаются ваз

Дёргается автомобиль, что делать?

1. Чаще всего машина начинает двигаться рывками, если вы залили в бак некачественное топливо. Если на момент заправки бак был почти пустым, то неполадку вы заметите практически сразу после пополнения запаса топлива, при этом выхлопные газы сильно потемнеют. Если в баке уже был бензин, то машина преодолеет часть пути спокойно. Устранить толки можно только путем использования качественного топлива, можно разбавить бензин другим, качественным. Если это не поможет, то нужно провести промывку топливной системы.
2. Если вы в течение зимы не пользовались автомобилем, то весной можете почувствовать толчки при разгоне из-за конденсата в бензобаке. Как правило, троит двигатель недолго.
3. Проблема способна возникнуть из-за несвоевременной замены топливного фильтра. При чрезмерном засорении бензонасос будет работать неравномерно. Исправить ситуацию можно путем замены фильтра на новый.
4. При повышении температуры двигателя и окружающей среды бензонасос создает «паровые пробки». Избавиться от них можно только в том случае, если вы снизите температуру насоса. Намочите ткань и положите на агрегат.

При появлении дерганья на малых оборотах в первую очередь следует проверить все элементы, относящиеся к системе питания, причем разницы, какая это система карбюраторная, инжекторная или дизельная нет. Спидометр в данном автомобиле механического типа, проводов там минимум.

Система зажигания Неисправность спидометра – некритичная, но достаточно неприятная проблема

Данными о пробеге и, что особенно важно, о текущей скорости пренебрегать не следует. Причина проблемы кроется в поломке спидометра или его привода

Чтобы выполнить ремонт спидометра ВАЗ 2107 достаточно обладать минимальными навыками ремонта. В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Необходимо проверить состояние контактов трамблера, может это причина тог что тахометр не работает.

Как заменить датчик уровня топлива, тот же DUT на ВАЗ 2101-ВАЗ 2107?

Вывод: 1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)

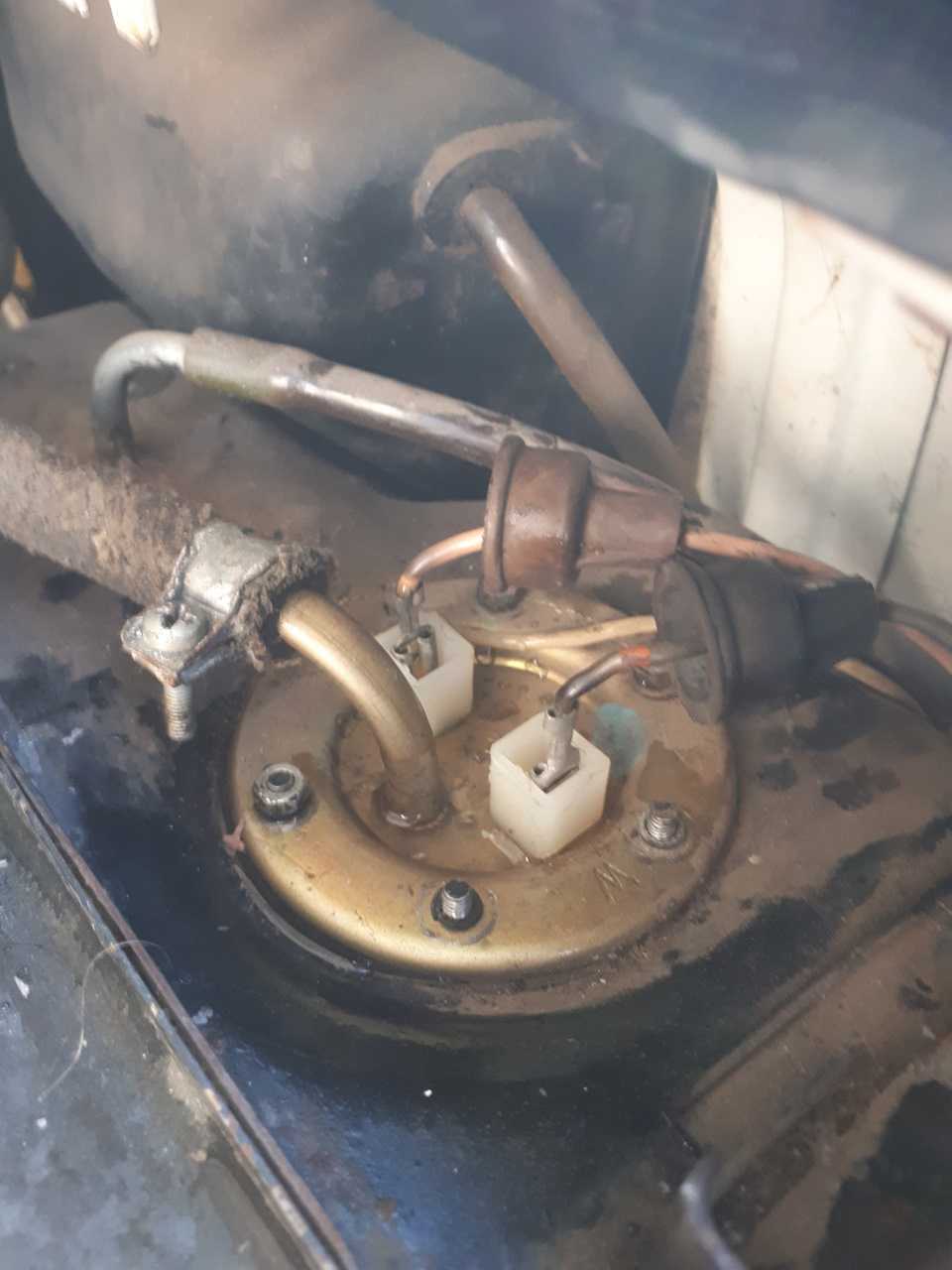

2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.

3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Как найти неисправность

Искать причину неисправности топливной системы нужно в двух направлениях: электрическом и механическом. Первый вариант — это диагностика датчиков и их электрических цепей. Второй — проверка давления в системе, которая покажет, как работает топливный насос, и как бензин поступает к форсункам.

Коды ошибок

Поиск любой поломки в инжекторном автомобиле рекомендуется начинать со считывания кода ошибки, выдаваемой электронным блоком управления, ведь большинство из перечисленных неисправностей системы питания будет сопровождаться горящей на приборном щитке лампочкой «CHECK». Для этого можно обратиться на станцию технического обслуживания, или провести диагностику самостоятельно, если у вас есть предназначенный для этого сканер. Ниже в таблице представлены коды ошибок в работе топливной системы ВАЗ 2107 с расшифровкой.

Таблица: коды ошибок и их значение

Код	Расшифровка
Р 0102	Неисправность датчика массового расхода воздуха или его цепи
Р 0122	Неисправность датчика положения заслонки дросселя или его цепи
Р 0130, Р 0131, Р 0132	Неисправность лямбда-зонда
P 0171	Смесь, поступающая в цилиндры, слишком бедная
P 0172	Смесь слишком богатая
Р 0201	Нарушения в работе форсунки первого цилиндра
Р 0202	Нарушения в работе форсунки второгоцилиндра
Р 0203	Нарушения в работе форсунки третьегоцилиндра
Р 0204	Нарушения в работе форсунки четвёртогоцилиндра
Р 0230	Неисправен топливный насос или имеется обрыв его цепи
Р 0363	Отключена подача топлива в цилиндры, где фиксируются пропуски зажигания
Р 0441, Р 0444, Р 0445	Проблемы в работе адсорбера, клапана продувки
Р 0506	Нарушения в работе регулятора холостого хода (низкие обороты)
Р 0507	Нарушения в работе регулятора холостого хода (высокие обороты)
P 1123	Слишком богатая смесь при работе на холостом ходу
P 1124	Слишком бедная смесь при работе на холостом ходу
P 1127	Слишком богатая смесь под нагрузкой
P 1128	Слишком бедная смесь под нагрузкой

Проверка давления в рампе

Как уже упоминалось выше, рабочее давление в системе питания инжекторной «семёрки» должно составлять 2,8–3,2 бар. Проверить, соответствует ли оно этим значениям, можно при помощи специального жидкостного манометра. Прибор подключается к штуцеру, расположенному на топливной рампе. Замеры производятся при включённом зажигании без запуска двигателя и при работающем силовом агрегате. Если давление меньше нормы, проблему следует искать в бензонасосе или топливном фильтре. Также стоит осмотреть трубки топливной магистрали. Они могут быть повреждены или пережаты.

Для проверки давления используется специальный жидкостный манометр

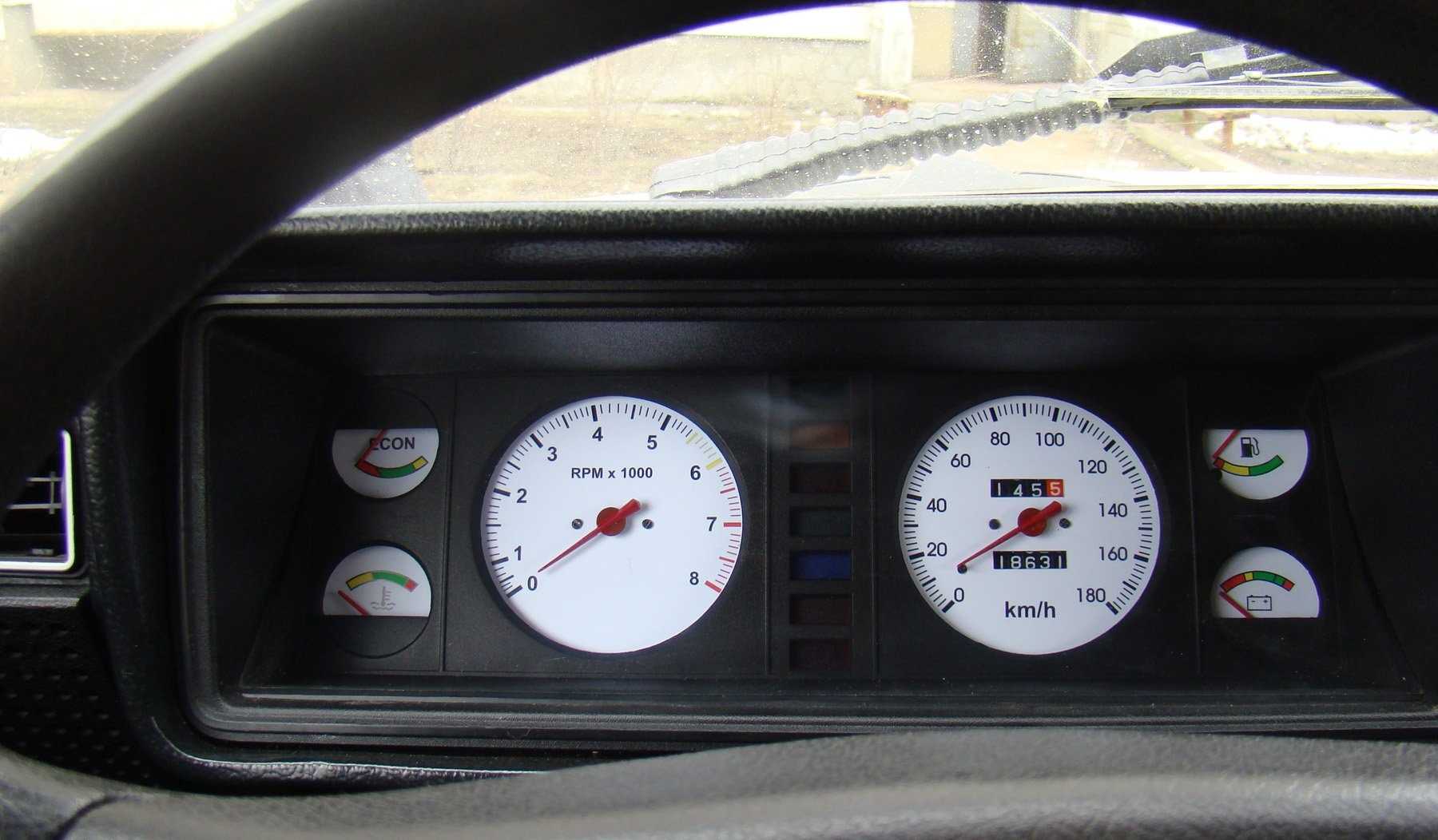

Почему прыгает тахометр на ВАЗ 2107

Если вы немного знакомы с классической или бесконтактной системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо же к коммутатору. Именно здесь появляется импульс, который необходим для правильной работы прибора. Спидометр же приводится в движение тросиком (если речь идет про карбюратор).

Если же у вас инжектор в топливной системе, то первым делом смотрите, горит ли контрольная лампа «Check Engine». Если да, то нужно делать диагностику, чтобы определить точную неисправность. Если же нет, то диагностика никаких результатов не принесет.

Этот шаг актуален для случаев, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к прибору, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что происходит короткое замыкание.

При помощи мультиметра проверьте, есть ли на тахометре «масса». Очень часто некачественный контакт становится причиной того, что прыгает тахометр ВАЗ 2107. Конечно, если минуса нет во всей приборной панели, то у вас будет не машина, а новогодняя гирлянда – все электроприборы начнут включаться и отключаться на собственное усмотрение.

8.5.4 Проверка и замена приборов

Вам потребуются

головка сменная «на 6» вороток отвертка пассатижи

Нумерация контактов на колодке (для проверки приборов комбинации)

Указатели уровня топлива и температуры охлаждающей жидкости в комбинации крепятся к монтажной плате тремя гайками.

Проверка датчика и указателя температуры охлаждающей жидкости

• Стрелка указателя не отклоняется от начала шкалы независимо от температуры охлаждающей жидкости Отсоедините провод от датчика указателя и соедините его с “массой”. Включите зажигание:

– стрелка указателя отклонилась – неисправен датчик (замените); – стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели и отсоедините от нее красную соединительную колодку. Соедините проводом контакт 2

колодки комбинации с “массой”. Включите зажигание:

– стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик; – стрелка указателя не отклонилась – замените указатель.

Если стрелка нового указателя не отклоняется, повреждение следует искать в комбинации приборов (в монтажной плате или местах пайки колодки к плате). Устраните неисправность либо замените монтажную плату или комбинацию приборов.

• Стрелка указателя находится в красной зоне шкалы независимо от температуры охлаждающей жидкости

Отсоедините провод от датчика указателя. Включите зажигание:

– стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените); – стрелка указателя не отклоняется – проверьте, нет ли замыкания на “массу” провода, соединяющего датчик с указателем. Если замыкания нет – неисправен указатель (замените).

Проверка датчика и указателя уровня топлива

• Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините серо-красный провод от датчика указателя и соедините его с “массой”.Включите зажигание:

– стрелка указателя отклонилась – неисправен датчик (замените); – стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели и отсоедините от нее красную колодку. Соедините проводом контакт 1

колодки комбинации с “массой”. Включите зажигание:

– стрелка указателя отклонилась до конца шкалы – обрыв в проводе, соединяющем датчик с указателем; – стрелка указателя не отклоняется – замените указатель. Если стрелка нового указателя также не отклоняется от начала шкалы, замените монтажную плату или комбинацию приборов.

• Стрелка указателя находится в конце шкалы независимо от количества бензина в топливном баке

Отсоедините серо-красный провод от датчика указателя. Включите зажигание:

– стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените); – стрелка указателя не отклоняется – неисправен указатель (замените).

Спидометр крепится к корпусу комбинации приборов двумя винтами, имеющими в головках отверстия для пломбировки.

ПОРЯДОК ВЫПОЛНЕНИЯ

С чего начать поиск неисправности

1. Стрелочный указатель постоянно находится в положении «0».
2. При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
3. При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
4. Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Работа. Причина 7. Если проблем с топливом нет, то нужно снять трамблер (прерыватель – распределитель), и проверить качество контактов зажигания, которые распределяют высоковольтный импульс на свечи. Может случиться, что контакт подгорел, и периодически мотор «троит», «двоит», теряя мощность, которые ощущаются как рывки и проседания.
