Признаки неисправности датчика положения дроссельной заслонки

Датчик распредвала

Датчик положения распределительного вала устанавливается на автомобиле с 16-ти клапанным двигателем. Он необходим для пофазного впрыска топлива в камеру сгорания двигателя. Такой впрыск топлива позволяет добиться большей мощности при меньшем расходе топлива. Если датчик выходит из строя двигатель переходит в режим параллельного впрыска топлива.

Расположение

Находится датчик распределительного вала вблизи шкива впускного распределительного вала. Он считывает показания с вращения распредвала, а именно с его шкива на котором имеется специальный задающий диск.

Признаки неисправности

Как правило, поломку данного датчика довольно сложно заметить, потому что, каких-либо важных функций этот датчик не несет, а лишь помогает экономить топливо. Если уж и выйдет датчик распредвала из строя, увеличится расход топлива

Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)

Поехали дальше. Еще один немаловажный датчик — Датчик положения дроссельной заслонки ДПДЗ.

Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.

Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.

Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов. Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра. Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими. То есть ездить можно, но не нужно, лучше заменить неисправный датчик.

Теперь рассмотрим Датчик Детонации ДД.

Теперь перейдем ко всем нам хорошо знакомому датчику, который и в карбюраторных авто играл немаловажную роль – это датчик температуры охлаждающей жидкости ДТОЖ.

Контролирует температуру ОЖ, передает информацию об этом в ЭБУ, и тот, помимо включения-выключения вентилятора радиатора использует ее еще для массы нужд, начиная от работы клапана адсорбера и заканчивая регулировкой оборотов на холодном двигателе

Теперь следующий датчик – Датчик скорости.

Формирует импульсы в зависимости от скорости автомобиля, устанавливается на КПП, на всех инжекторных ВАЗах используются исключительно шести импульсные ДС. Помимо показаний спидометра и одометра влияет так же на смесеобразование, так что не пренебрегайте его исправностью.

Следующий в нашем мануале датчик – это датчик массового расхода воздуха ДМРВ.

Датчик играет весомую роль в работе двигателя, так что очень часто симптомами его неверной работы является плавающий холостой ход, неровная работа двигателя на малых оборотах, ухудшение тяги, в общем мало приятного. Расположен сразу после воздушного фильтра и контролирует количество воздуха забираемое извне. Достаточно дорогостоящий датчик. О том как проверить его работоспособность и попробовать восстановить его в случае неисправности читайте в этой статье.

Лямбда зонд или датчик концентрации кислорода

определяет количество кислорода в выхлопных газах, принимает активное участие в смесеобразовании двигателя. На евро-2 установлена 1 лямбда, на евро-3 уже две, но вторая не участвует в смесеобразовании а просто исполняет контролирующую функцию. При пробеге 80-100 тысяч километров вполне может выйти из строя или засориться и давать неверные показания, соответственно гарантировано ухудшение динамики двигателя и перерасход топлива.

Ну и на закуску один из самых капризных датчиков — Регулятор холостого хода (РХХ)

данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход ДПДЗ. Именно от него в первую очередь зависит стабильный ХХ на нужных оборотах, очень часто выходит из строя, так же очень большой процент брака среди новых датчиков. Ну вот вкратце и все, надеемся что краткий ликбез по датчикам, применяемым на инжекторных ВАЗах помог вам составить для себя картину работы инжекторного двигателя. Всем удачи на дорогах.

Все двигателя у которых впрыск топлива осуществляется через инжектор имеют большое количество различных датчиков. Датчики необходимы для правильной и надежной работы ДВС.

В данной статье речь пойдет о датчике температуры охлаждающей жидкости на автомобиле ВАЗ 2107, а именно рассказывается о его расположении, назначении, признаках неисправности и способах самостоятельной замены.

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Источник

Причины неполадок

Основной причиной неисправности датчика дроссельной заслонки становится подгорание контактов или стачивание резистивного слоя. Чаще повреждаются контактные ДПДЗ — их ещё называют резистивными. Принцип их функционирования заключён в передвижении особого ползунка по резистивным дорожкам. Последние рано или поздно стачиваются, и регулятор передаёт ложную информацию. Таким образом, причины повреждения ДПДЗ контактного типа следующие:

• износ резистивного слоя, поломка наконечника или другое повреждение механического свойства;
• истирание напыления основы, что не позволяет току повышаться;
• устаревание приводных шестерён ползунка и других подвижных частей регулятора — контакт может пропадать, если зазор между ДПДЗ и проводником оси увеличивается;
• обрыв сигнальной или питающей проводки;
• вышло из строя реле;
• пробои в цепи;
• окисление, загрязнение, коррозия соединений.

Окисление и коррозия датчика дроссельной заслонки

Магнитные или бесконтактные регуляторы выходят из строя редко, так как не включают напыления. Поэтому неполадки сводятся лишь к повреждениям выводов, соединений и проводов.

Как и было сказано, первым реагирует на неисправность ДПДЗ мотор. Особенно часто это происходит в холостом режиме функционирования двигателя. Дело в том, что в инжекторных системах нет карбюратора, управляющего агрегатом в режиме холостого хода. Всю регулировку выполняет электроника, оперируя исключительно данными, которые посылает датчик.

Для чего отключать подогрев дроссельной заслонки?

По мнению приверженцев отключения обогрева дроссельного узла, ОЖ подогревает воздух излишне, что влияет на КПД двигателя. Суть в том, что подогретый воздух содержит меньше кислорода, следовательно, ТВС будет менее производительной и сгорание горючей смеси будет проходить менее эффективно. Больше всего, по их мнению, это наблюдается в жаркую погоду, когда температура воздуха и без того высокая. Отключение подогрева дроссельной заслонки позволяет повысить стабильность работы силового агрегата, а также получить небольшой прирост мощности в жаркую погоду.

( 1 оценка, среднее 4 из 5 )

Чистка датчик дроссельной заслонки ВАЗ 2110

Итак, деталь снята. Теперь необходимо оценить состояние прокладки. Если чистка выполняется первый раз, то прокладку стоит заменить. Выполняется чистка при помощи заранее приготовленного средства, ватных палочек и зубной щетки. Нам необходимо почистить все полости, скрытые каналы

Самой заслонке и местам посадки необходимо уделить особое внимание

На фото показан процесс очистки при помощи специальной жидкости.

В итоге ДУ должен быть полностью очищен от смазки и пыли. Перед установкой стоит почистить канал вентиляции картерных газов. Здесь уже понадобится ножной насос. Выполнять продувку лучше с тем же средством.

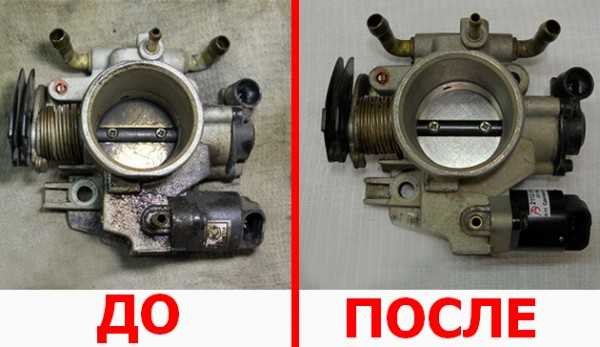

На фото наглядно показано, как должен выглядеть очищенный узел.

Технические характеристики ВАЗ 21074

Для ВАЗ 21074 инжектор присущи свои технические характеристики, определяющие его работу. Тип кузова автомобиля – седан с 4 дверями и 5 посадочными местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше должен быть не более 50 кг. Клиренс авто в среднем составляет 16,4 см. А вот минимальное его значение составляет 9 см до нейтрализатора, что нужно учитывать при езде по некачественным дорогам. Максимальная скорость этого авто составляет до 150 км/ч. Разгон до 100 км/ ч осуществляется за 16-19 секунд.

Двигатель ВАЗ 21074 инжектор является рядным четырехцилиндровым с диаметром цилиндра 7,9 см и ходом поршня 8 см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с. при рабочем объеме 1,6 литра и 5000 об/мин. Относительно трансмиссии ВАЗ 21074 инжектор технические характеристики можно выделить следующие. В авто установлена механическая 5-ступенчатая коробка передач. Машина с задним приводом.

Ходовая часть авто представлена двумя подвесками передней подвеской независимой на двух рычагах и задней зависимой подвеской (с жесткой балкой). Дорожный просвет у этого автомобиля на высоком уровне, еще бы, это ж российский автомобиль. Тормозная система представлена передним дисковым тормозным механизмом и задним барабанным механизмом.

В целом характеристики ВАЗ 21074 инжектор говорят о том, что автомобиль неплох и сможет долго прослужить своему владельцу. Он надежный в эксплуатации, но говорить о значительной экономичности двигателя не получится, так как расход топлива в среднем составляет 6,8-9,6 литра на 100 км в зависимости от характера езды.

Расположение и принцип действия измерителя

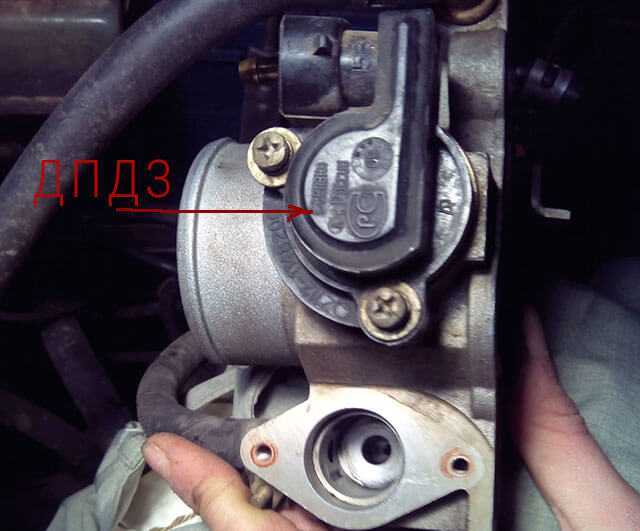

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

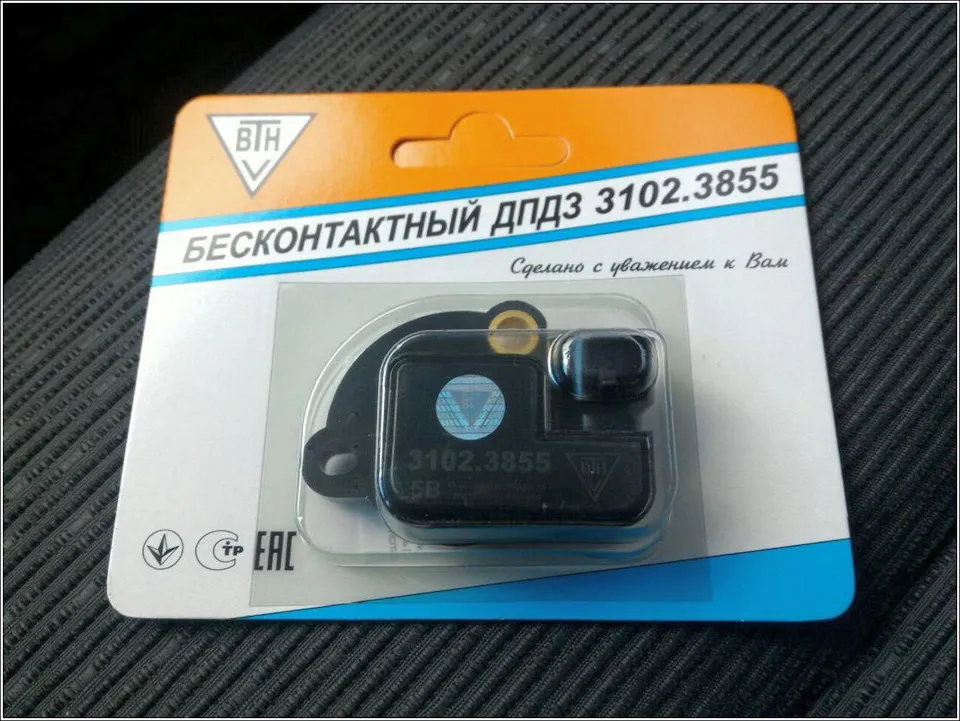

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Датчик коленвала — конструкция и принцип функционирования

Датчик положения коленвала или ДПКВ на ВАЗ 2107 обеспечивает работу двигателя (не стабильную, а в целом). С его помощью ЭБУ знает о том, в каком положении находится коленчатый вал. От этого блок управления знает расположение поршней в цилиндрах, что напрямую влияет на впрыск топлива через форсунки, и возникновение искры для воспламенения ТВС.

Рассматриваемое устройство имеет несложную конструкцию. Устанавливаемые на семерку датчики работают по принципу индуктивности. Состоит деталь из металлического цилиндрического основания, с намотанной на поверхности проволокой (катушка). Сверху катушка покрыта постоянным магнитом. Работа устройства сопряжена с зубчатым венцом, который крепится к коленчатому валу. Именно при помощи этого зубчатого венца датчик фиксирует сигналы, и передает их на ЭБУ. Принцип работы устройства имеет следующий вид — когда зуб венца располагается на уровне со стальным сердечником ДПКВ, в обмотке наводится электродвижущая сила. На концах обмотки появляется напряжение, которое фиксируется ЭБУ.

Зубчатое колесо состоит из 58 зубьев. Два зуба на колесе удалены, что требуется для определения начального положения коленчатого вала. Если ДПКВ выходит из строя, что бывает крайне редко, то запуск мотора и его работа попросту невозможна. Маркировка датчика, который устанавливается на ВАЗ 2107, имеет следующий вид — 2112-3847010-03/04.

Датчик детонации

С приходом инжекторных двигателей в Ладу, ушло в небытие регулирование угла опережения зажигания (УОЗ). Данное занятие стало выполняться автоматически, но как известно на воспламенение еще влияет и качество топлива, поэтому, чтобы не возникало больших детонаций в двигателе при использовании некачественного топлива, стал применяться датчик детонации, который улавливает малейшие детонации в двигателе и передает показания на ЭБУ, а тот в свою очередь изменяет УОЗ для обеспечения нормальной работы двигателя.

ДД представляет собой круглую деталь внутри которой имеется отверстие для крепления его к корпусу двигателя. Работает схоже с пьеза элементом, то есть при ударах вырабатывает небольшое электрическое напряжение. Когда в двигателе возникают детонации, датчик улавливает их и передает импульсы напряжения на блок управления двигателем для корректировки УОЗ.

Расположение

На всех моделях Лады в независимости от типа привода располагается данная деталь на блоке двигателя и крепится с помощью болта. Так же встречаются датчики которые сами имеют резьбу и вкручиваются в тело блока цилиндров. Более точное расположение датчика в центре между цилиндрами 2 и 3.

Признаки неисправности

При поломке датчика двигатель начинает работать в аварийном режиме, то есть ЭБУ уже не может корректировать УОЗ, а если заправиться некачественным топливом, то на автомобиле появляется неприятный стук пальцев, а работа его становится не ровной и грубой, появляются вибрации на холостом ходу и увеличивается расход топлива.

Е-газ ваз 2114 проблемы

Часто основными минусами электронного газа называют эти его аспекты:

• Задержка реакции автомобиля на нажатие педали акселератора.
• Проблемы с плавающими оборотами, залипание газа и самосрабатывание.
• Невозможность быстрого тюнинга автомобиля.

Задержка образуется из-за того, что сигнал от педали сначала передается в ЭБУ и только после обработки, электропривод на заслонке начинает плавно изменять ее положение. В новых автомобилях эта задержка уменьшена, благодаря лучшему ПО и более быстродейственному железу. Оборудование е-газа ваза 2114 можно так же перепрошить, подняв мощность, скорость отзыва на педаль, но снизив норму экологичности до ЕВРО-2.

Ремонт е-газ ваз 2114

В ранних версиях автомобилисты часто сталкивались с неправильной работой е-газа, обороты плавали, реакции на газ могло не быть совсем или могли быть резкие скачки оборотов двигателя. Все это было следствиями брака проводки, произведенной «АвтоВАЗом», при появлении таких неисправностей лучше ее поменять на косу от «ПЭС СКК».

Как промыть дроссель на ВАЗ 2107?

не могу найти инфы в инете как самому снять этот дроссельный узел и где он находится как выглядит. не хочу отдавать на сто, сам учусь на своей машине) помогите с информацией кто знает.

Очиститель карбюратора вам в помощь

говорят можно просто ацетоном дааже помыть. с щеткой) или лучше этим очистителлем??

спасибо я так предпологал.

говорят можно просто ацетоном дааже помыть. с щеткой) или лучше этим очистителлем??

покупаешь АБРО – очиститель карбов, снимаешь Дрос.Узел (2 болта крепления) , выворачиваешь датчики (аккуратно а то на некоторых болты сворачиваются на ура), и балончиком с трубочкой пшыкаешь – отмывает на раз два. в принципе помоешь щеткой с керосином – те же яйца, просто этим удобнее. Собираешь в обратной последовательности

Самое главное – убедись, что через верхнюю трубку, которую ты проливал, проходит воздух. Потом убедись, что через трубку, которая уходит к головке, так же проходит воздух. Если этот канал будет забит – в картере двигателя не будет создаваться вакуум и из сапуна будет лететь всякое г..но. Оно будет оседать на дроссельной заслонке и загаживать РХХ. Соответственно, чИстота этой верхней трубки влияет на чАстоту прочистки дроссельного узла.

ЗЫ Очиститель офигительно разъедает всю грязь. Никакой щёткой лазить туда не нужно.

Источник

Датчик заслонки ваз 2107 инжектор признаки неисправности — Вместе мастерим

Неисправности датчика дроссельной заслонки могут привести к нестабильной работе двигателя автомобиля.

О том, что TPS не работает должным образом, можно судить по следующим признакам: нестабильный холостой ход, снижение динамики автомобиля, повышенный расход топлива и другие подобные проблемы.

Главный признак неисправности датчика положения дроссельной заслонки — пропуск оборотов. И основная причина этого — износ контактных колец датчика дроссельной заслонки. Однако есть много других.

Проверить датчик положения дроссельной заслонки достаточно просто и это под силу даже начинающему автолюбителю. Все, что вам нужно, — это электронный мультиметр, который может измерять напряжение постоянного тока. При выходе из строя датчика его ремонт часто оказывается невозможным, и это устройство просто заменяют новым.

Признаки неисправности датчика положения дроссельной заслонки

Прежде чем приступить к описанию симптомов неисправности ДПД, имеет смысл вкратце остановиться на вопросе, что влияет на датчик положения дроссельной заслонки. Следует понимать, что основная функция указанного датчика — определение угла поворота заслонки.

От этого зависят время зажигания, расход топлива, мощность двигателя и динамические характеристики автомобиля.

В результате неисправности датчика положения дроссельной заслонки выражаются следующими внешними признаками:

• Нестабильные, «колеблющиеся», холостые обороты.
• Двигатель выключается при переключении передач или после переключения с любой передачи на нейтральную.
• Двигатель может произвольно заглохнуть на холостом ходу.
• Во время езды бывают провалы и щелчки, особенно при разгоне.
• Заметно снижается мощность двигателя, падают динамические характеристики автомобиля. Наиболее заметно это по показателям динамики разгона, проблемам при движении автомобиля в гору и / или при большой нагрузке или при буксировке прицепа.
• На приборной панели горит (горит) индикатор Check Engine. При сканировании на наличие ошибок из памяти ЭБУ диагностический прибор отображает ошибку p0120 или другую, связанную с датчиком положения дроссельной заслонки и его неисправностью.
• В некоторых случаях наблюдается увеличение расхода топлива автомобилем.

Здесь также стоит отметить, что вышеперечисленные признаки могут указывать на проблемы с другими узлами двигателя, особенно на неисправность дроссельной заслонки. Однако при диагностике имеет смысл также проверить датчик TPS.

Причины неисправности ДПДЗ

Датчики положения дроссельной заслонки бывают двух типов: контактные (пленочные резистивные) и бесконтактные (магниторезистивные). Чаще всего выходят из строя контактные датчики.

Их работа основана на движении специального курсора по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает давать неверную информацию в ЭБУ.

Итак, причинами выхода из строя пленочно-резистивного датчика могут быть:

• Потеря контакта с ползунком. Это может быть вызвано как простым физическим износом, так и поломкой наконечника. Резистивный слой может просто изнашиваться, в результате чего пропадает и электрический контакт.
• Сетевое напряжение на выходе датчика не увеличивается. Эта ситуация может быть вызвана тем, что распылитель базы изношен почти до основания, где начинается движение курсора.
• Изношены шестерни направляющих ползуна.
• Обрыв кабеля датчика. Это могут быть как силовые, так и сигнальные кабели.
• Короткое замыкание в электрической и / или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то на них нет отложений резистивных следов, поэтому их отказы в основном сводятся к обрыву проводов или возникновению короткого замыкания в их цепи. И методы испытаний для обоих типов датчиков схожи.

В любом случае отремонтировать вышедший из строя датчик практически невозможно, поэтому после проведения диагностики достаточно заменить его на новый. В этом случае желательно использовать бесконтактный датчик положения дроссельной заслонки, так как такой блок имеет гораздо больший срок службы, хотя и дороже.

Почему заслонку приходится периодически чистить?

Воздух, поступающий в заслонку, далеко не стерилен: он содержит твердые взвеси, пыль – все, что пропускает воздушный фильтр, который не всегда меняется вовремя.

Проникая внутрь двигателя, частицы пыли оседают в масляном слое, которым покрыты корпус дросселя и его заслонка.

Причинами загрязнения дроссельной заслонки могут стать некачественное топливо, износ цилиндро-поршневой группы, неисправность системы вентиляции картерных газов, из-за которой масляный туман, смешанный с продуктами горения, более интенсивно проникает в дроссельный узел.

В запущенных случаях заслонка так обрастает грязным налетом, что начинает периодически «залипать». Из-за большого количества нагара она закрывается не полностью и пропускает лишний воздух. В этом случае очистка дроссельной заслонки просто необходима.

ДПДЗ: признаки неисправности

Итак, фактически у ДПДЗ одна задача – измерять угол наклона дроссельной заслонки, однако вся последующая работа двигателя строится на этих показаниях. Таким образом, почти все характеристики машины, имеющие отношение к работе ДВС, зависят от работы датчика – динамика разгона, расход топливной смеси, опережение зажигания (момент зажигания, то есть воспламенение смеси до достижения поршнем цилиндра верхней мёртвой точки), мощность и другие.

Соответственно, нетипичное поведение автомобиля (двигателя) в контексте этих характеристик может свидетельствовать о неисправности ДПДЗ. Чаще других встречаются следующие признаки:

• Двигатель работает неровно на холостом ходу.
• Наблюдается повышенный расход топлива.
• Двигатель работает нестабильно, с рывками, при ускорении. Также наблюдаются провалы оборотов на стабильном ходу.
• Двигатель глохнет при переключении передачи.
• Падает динамика разгоны, снижается мощность.
• Загорается и не исчезает лампочка «Проверьте двигатель» на приборной доске. При проверке сканером компьютер выдаёт ошибку P01120.
• Двигатель «схватывает» искру, но глохнет сразу после запуска.

Проведение диагностики

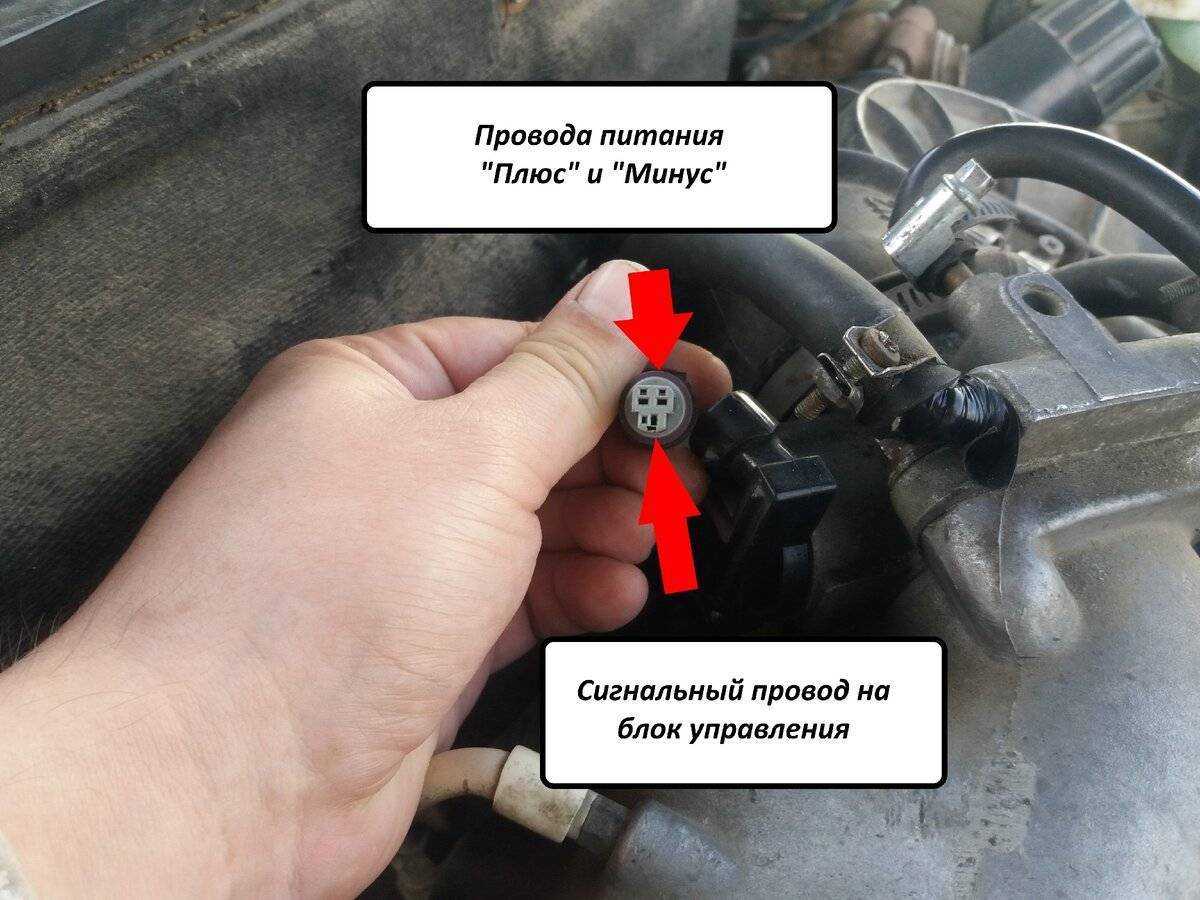

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ. Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод воль, а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Виды ДПДЗ

Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:

1. Корпус.
2. Регулятор холостого хода.
3. Датчик.
4. Заслонка.

Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.

Дроссельная заслонка

Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.

В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.
