Восклицательный знак на панели приборов в скобках, круге или в треугольнике

ВАЗ

Для отечественных автомобилей, где качество исполнения бортовой проводки оставляет желать лучшего. Наличие на приборке восклицательных знаков среди автолюбителей считается нормой. При этом независимо, под капотом установлен 8 клапанный карбюратор или инжектор на 16 клапанов.В классике типа 2105/07 индикатор указывает на поломку тормозов или поднятый ручник. Точное значение зависит от года сборки автомобиля.

Для более современных версий типа:

• 2112;
• 2114;
• 2110;
• 2115;
• 2111;
• 2112.

Указатель может говорить о нарушении в работе АБС модуля или системы электронного распределения тормозного усилия. Второе значение – барахлит поплавковый датчик в расширительном бачке тормозной магистрали.

В отдельных случаях загоревшийся значок может привлекать внимание автомобилиста к приборной доске, где присутствует другой указатель

Особенности диагностики

Первое, на что нужно обращать внимание — показания на приборной панели. Как правило, они раньше реагируют на неисправность, чем вы сумеете ее диагностировать в процессе эксплуатации. Так, если в тормозной системе есть проблемы, то на приборной панели должна загореться соответствующая лампа

Так, если в тормозной системе есть проблемы, то на приборной панели должна загореться соответствующая лампа.

При появлении первых сигналов неисправности в тормозной системе, первое, чему нужно уделить внимание — осмотру тормозного цилиндра (на нем не должно быть явных следов течи). Кроме этого, уделите внимание каждому из выходов тормозных контуров, местам стыков и так далее. После внешнего осмотра проверяйте давление в тормозной системе (сделать это можно с помощью специального манометра)

После внешнего осмотра проверяйте давление в тормозной системе (сделать это можно с помощью специального манометра)

Кроме этого, уделите внимание каждому из выходов тормозных контуров, местам стыков и так далее. После внешнего осмотра проверяйте давление в тормозной системе (сделать это можно с помощью специального манометра). Полученное в процессе измерений давление сравнивается с тем, что рекомендует производитель автомобиля

Если измерения показали серьезную разницу, то можно говорить о выходе из строя одного из контуров. Отдельно стоит проверить герметичность контура, но выполнить эту работу можно лишь на специальном оборудовании

Полученное в процессе измерений давление сравнивается с тем, что рекомендует производитель автомобиля. Если измерения показали серьезную разницу, то можно говорить о выходе из строя одного из контуров. Отдельно стоит проверить герметичность контура, но выполнить эту работу можно лишь на специальном оборудовании.

Как показывает практика, одной из главных причин поломки ГТЦ является его разгерметизация. Заметить это несложно по появлению течи и характерного запаха. Повреждение корпуса, выход из строя возвратной пружины, износ манжет (уплотнительной и входной) или зеркала узла — все это повод для замены главного тормозного цилиндра.

https://youtube.com/watch?v=Z63TGd40yhM

Зная, как определить неисправность главного тормозного цилиндра, вы сможете выявить проблему на ранней стадии, устранить ее и исключить риски для жизни. Удачи на дорогах и конечно же без поломок.

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

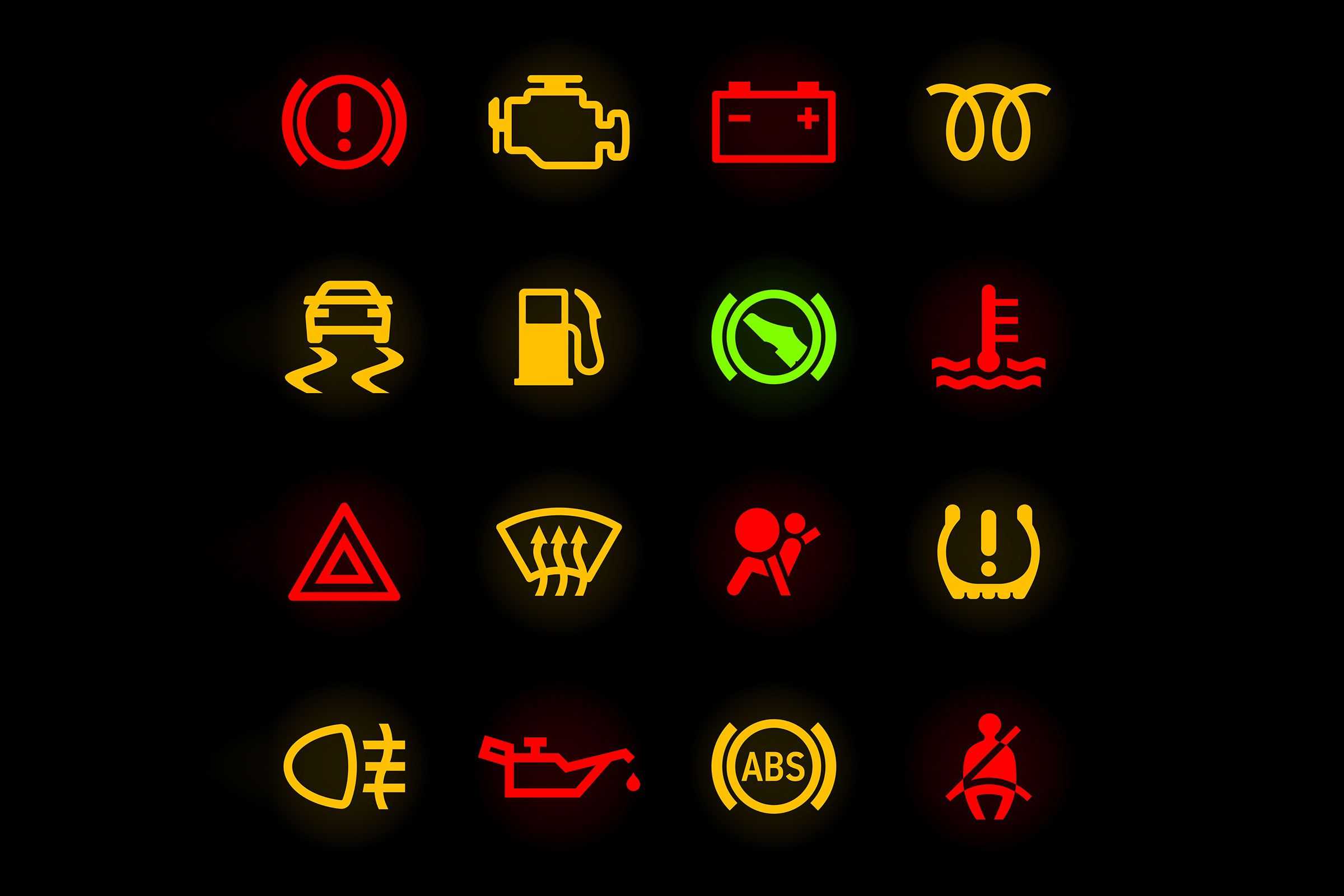

Информационные индикаторы

Лампочки на приборной панели могут сообщать как о поломках в работе двигателя и других систем, так и носить информационный характер.
В любом случае, автовладелец должен уметь расшифровать «послания», которые передает управляющий модуль, чтобы в случае поломки своевременно устранить неполадки. Для начала рассмотрим описание информационных индикаторов.

Значок	Что означает
	Желтый гаечный ключик на фоне автомобиля говорит о том, что система обнаружила неисправности в работе двигателя. Индикатор поломки EPC может свидетельствовать о появлении неполадок в работе датчиков или контроллеров, иногда значок гаечного ключа появляется при неисправностях в работе электронной составляющей трансмиссии. Точно о том, что означает эта ошибка, сможет сказать компьютерная диагностика авто.
	Индикатор красного цвета в виде авто с замком обычно загорается в случае появления сбоев в работе противоугонной системы, в частности, речь идет о штатной установке. На практике такие неисправности обычно сопровождаются невозможностью запуска силового агрегата. В случае, если индикатор просто мигает, когда автомобиль закрыт и активирована его охрана, то переживать не стоит.
	Индикатор в виде восклицательного знака может появиться только в автомобиле с гибридным силовым агрегатом, его появление обусловлено проблемами в работе устройства электрического привода. При появлении такого индикатора лучше выполнить компьютерную диагностику — этот вариант самый актуальный, если вы хотите получить точную информацию о поломке.
	Значок в виде автомобиля с открытой дверью может загореться на щитке приборов, если включено зажигание или запущен двигатель авто, а одна из дверей открыта. Это также может относиться и к крышке багажника, а также капоту. Если же вы проверили двери и уверены в том, что все они заперты, то скорей всего, причина заключается в неработающих концевых переключателях, которые устанавливаются на дверях или на стойках между дверью и кузовом. Может быть такое, что повреждена электроцепь подключения концевика.
	Значок ESP является датчиком системы стабилизации автомобиля. Появление индикатора возможно в том случае, если система обнаружила скользкий участок дороги, по которому движется автомобиль. Активация данного узла осуществляется для предотвращения пробуксовки колес путем снижения мощности силового агрегата. В принципе, появление значка ничем плохим не грозит автомобилю, поскольку сам индикатор является информационным. Однако, если рядом с лампочкой загорелся желтый треугольник, гаечный ключ или символ износа, то нужно побеспокоиться о работоспособности системы.
	Символ гаечного ключа в желтом цвете говорит водителю о том, что подошло время технического обслуживания транспортного средства. Нужно поменять масло, проверить фильтры и т.д. Когда ТО будет завершено, индикатор можно сбросить путем кратковременного отключения клемм аккумулятора.

Почему загорается восклицательный знак (!) на панели приборов?

В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак
на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Причины появления

При возникновении подобной индикации, в первую очередь проверяем сам датчик

, который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Когда поплавок демонтирован, его необходимо убрать на ветошь.

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.

Где может быть протечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке «max
»
, а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Тормозной цилиндр

Налицо протечка переднего тормозного цилиндра

Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

На тормозном шланге имеются трещины.

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

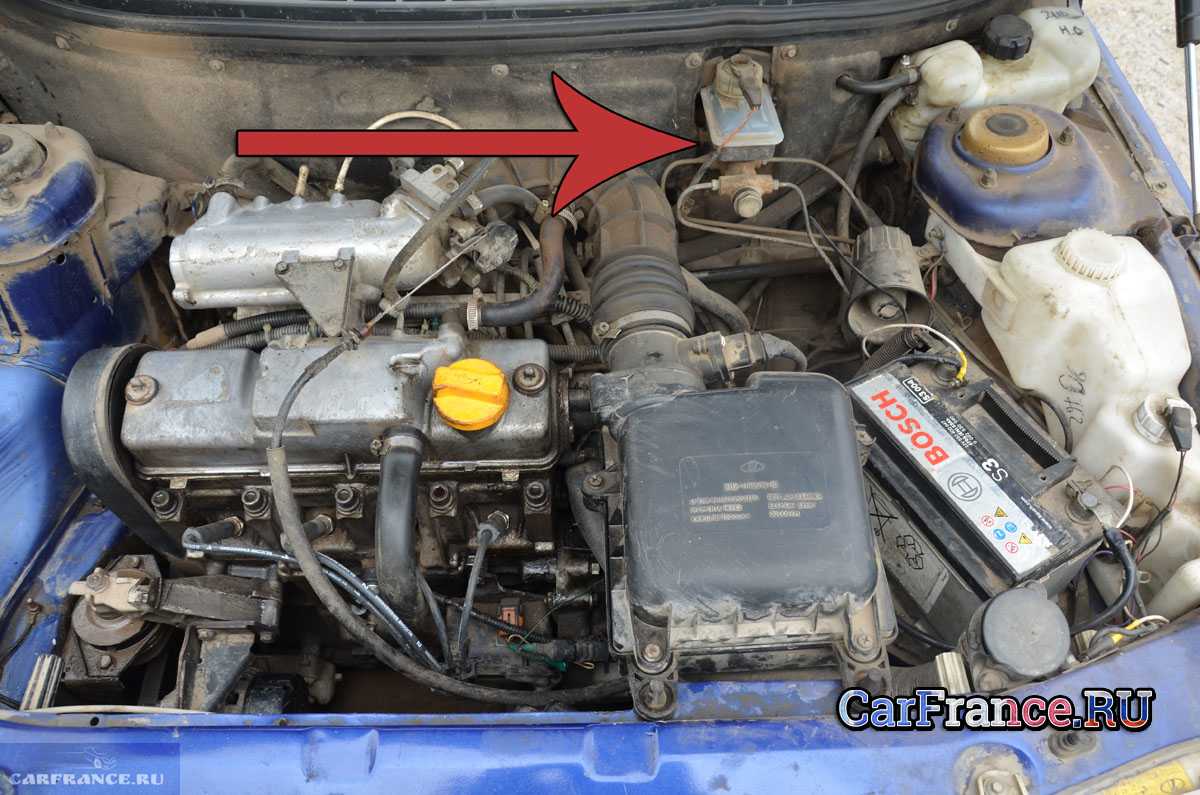

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

• Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
• После того, как элемент тормозной системы заменён, обязательно произведите , так как в системе при проведении работ скопится воздух.

Где может быть протечка тормозной жидкости

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке «max», а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Первым делом осмотрите на наличие протечек тормозные цилиндры на всех колёсах. Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Прокачка тормозов

Разобравшись с тем, в каком порядке выполняется прокачка, а также подготовив автомашину к выполнению этой операции, осталось разобраться с главным, а именно с тем, как прокачать тормоза на ваз 2114.

Сама по себе прокачка (осуществлять которую будет намного проще с помощником) выполняется следующим образом:

1. Осмотреть барабан заднего колеса и найти на нем штуцер.
2. Если штуцер закрыт колпачком, то его следует снять, после чего закрепить на штуцере шланг.
3. Нажать на педаль тормоза 2-3 раза и отпустить ее (именно по этой причине выполнять прокачку удобнее вдвоем).
4. При нажатой педали тормоза ключом на 8 провернуть штуцер на пол оборота, предварительно подставив емкость.
5. Слить вытекающую тормозную жидкость в емкость (педаль при этом будет «проваливаться»).
6. После того, как жидкость перестанет стекать, штуцер следует закрыть, провернув его в обратную сторону, а педаль тормоза — отпустить.
7. Если во время стекания жидкости в ней были заметны пузырьки воздуха, то предыдущие операции (с нажатием педали и сливанием жидкости) следует повторить 3 или 4 раза.
8. После того, как все операции с текущим барабаном будут завершены, его штуцер следует закрыть колпачком, после чего повторить все указанные операции на 3 других колесах (правильная последовательность, согласно которой выполнять прокачку, приведена выше).

Восклицательный знак на панели приборов ВАЗ

Что делать если загорелась лампа?

Первым делом необходимо проверить уровень ТЖ. Делается это просто и без каких-либо сложностей. Открываем капот и смотрим на уровень, он должен быть между о и «MAX». Уровень необходимо контролировать постоянно, для тех, кто забывает это делать и существует восклицательный знак. Загорается он по сигналу датчика, который сигнализирует в том случае, когда уровень ТЖ ниже допустимого.

Кстати! Нередки случаи, когда лампочка загоралась при езде по неровностям и гасла, как только авто выезжало на более-менее ровную дорогу. Происходит это именно по той причине, что уровень «тормозухи» близок к о и во время раскачивании авто датчик фиксирует низкий уровень и сигнализирует об этом на панель

приборов.

2.1. Включите зажигание и убедитесь, что загорелась лампа восклицательный

знак, то есть индикатор недостаточного уровня ТЖ. Она должна загореться и погаснуть если уровень в норме и датчик исправен.

Почему мигает красная лампочка? Неисправность датчика уровня тормозной жидкости ВАЗ 2109.

2.2. Отключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно даже при том, что уровень ТЖ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак

на панели продолжаетгореть , скорее всего, проблема в проводке, а сам датчик рабочий. Возможно причина заключается в коротком замыкании проводки, или в чем-то еще, но так или иначе проблема будет связана с неисправностью проводки и нарушением ее целостности.

Ушла тормозная жидкость загорелась лампочка восклицательный знак что делать причины

Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

2.4. Нажимаем на резиновый уплотнитель на крышке бачка, таким образом вы опустите поплавок датчика на дно, при этом в исправных датчиках загорается восклицательный знак на панели.

2.5. Если индикатор не загорелся берем небольшой кусок медного провода и отключаем питание от датчика уровня тормозной жидкости. Подготовленным проводом необходимо замкнуть контакты питания датчика, то есть контакты на проводке, которая подводится к датчику, а не контакты самого датчика. При таком замыкании на панели должен появиться соответствующий сигнал о низком уровне тормозной жидкости. Если этого не произошло, скорее всего, датчик рабочий, а проблема заключается в неисправной проводке.

При неисправности датчика уровня тормозной жидкости выполните его замену, если проблема в поплавке этого датчика можно попытаться выполнить его ремонт, если неисправной оказалась проводка, замените ее или обратитесь за помощью к опытному автоэлеткрику.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

READ Замена Сайлентблоков Задних Рессор Газель

Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

• Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
• После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Что он означает

Данный знак информирует водителя о низком уровне тормозной жидкости. При его обнаружении на панели рекомендуется незамедлительно остановиться и проверить уровень тормозной жидкости в бачке. Он должен быть не ниже отметки MIN в противном случае рекомендуется долить ТЖ и проверить тормозную магистраль на предмет утечки жидкости.

ТЖ обладает хорошей текуHonorю и способно просачиваться там где не протечет вода. Продолжать движение с подтекающей тормозной жидкостью небезопасно и ЗАПРЕЩЕНО!

Ваз 2110 Загорелся восклицательный знак,пришла хана задним тормозным цилиндрам!!

При нормальной работе всех элементов автомобиля лампы индикатора загораются при включении зажигания, как только двигатель запускается все индикаторы должны погаснуть.

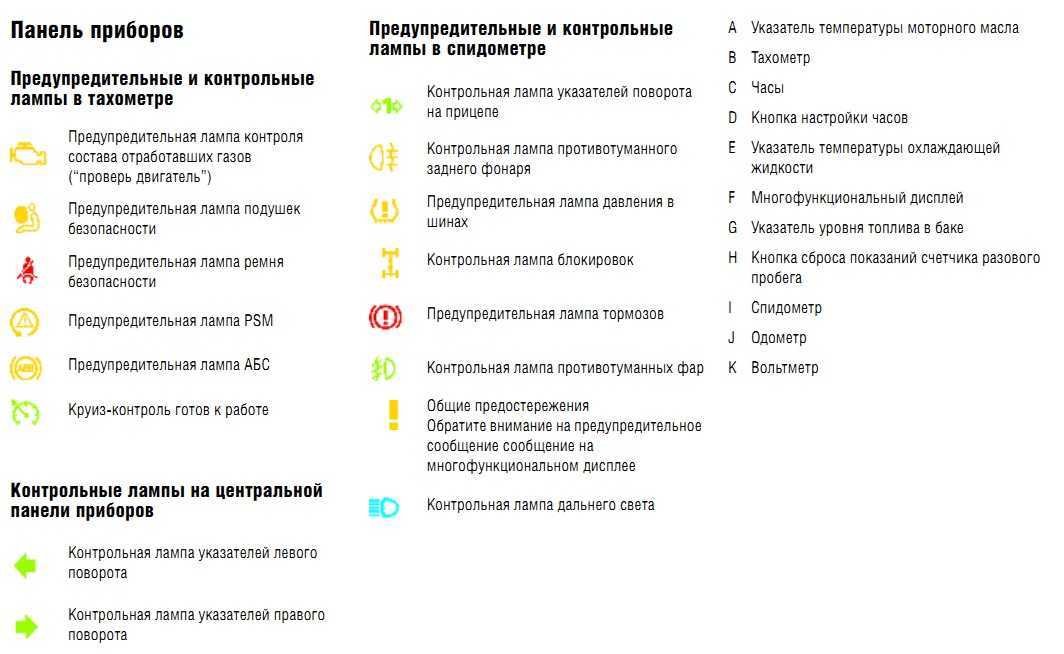

Предупреждающие значки на щитке

Теперь предлагаем ознакомиться с предупреждающими индикаторами на приборке. Рассмотрим только самые встречаемые символы (видео опубликовал Кирилл Мухин).

	Желтый символ рулевого колеса сообщает о том, что нужно произвести адаптацию системы рулевого управления. Если же этот индикатор загорелся красным, то следует осуществить диагностику работоспособности усилителя, который может быть электрическим или гидравлическим.
	Знак ключа на фоне машины, как правило, мигает после того, как была включена охрана автомобиля. Если же лампа горит не мигая, это свидетельствует о возможных неполадках, которые произошли в работоспособности системы. Обычно появление символа связано с тем, что механизм противоугонной системы не может считать метку с ключа либо с тем, что установка не включилась.
	Значок ручного тормоза горит всегда, когда поднят рычаг ручника, а также при неисправности, в частности, износе тормозных колодок. Иногда этот символ появляется при необходимости добавления рабочей тормозной жидкости в расширительный бачок. Если же колодки целые, уровень жидкости в норме, а индикатор горит при отпущенном рычаге, то скорей всего, нужно менять датчик уровня «тормозухи», он находится в резервуаре с жидкостью.
	Символ охлаждающей жидкости желтого цвета свидетельствует о необходимости добавления расходного материала в бачок. Индикатор может загореться при поломке датчика или поплавка в расширительном бачке, а если он горит красным цветом, то возможно, силовой агрегат перегрелся. Перед тем, как добавлять антифриз, нужно ликвидировать причину его утечки, а также убедиться в том, что мотор не перегрет.
	Символ омывательной системы появляется при нехватке уровня омывающей жидкости или воды в бачке, в некоторых случаях причиной является засорение датчика уровня. В более современных авто значок может появиться в случае несоответствия используемой жидкости.
	Индикатор антипробуксовочной системы. Если символ горит без перерыва после запуска мотора, то видимо, в работе системы произошли неполадки. Сам индикатор может выглядеть по-другому, все зависит от авто.
	Это — значок катализатора, он обычно загорается после того, как был перегрет узел. Сопутствующим симптомом является нехватка мощности двигателя. Причина перегрева может заключаться в плохой пропускной способности сот катализатора или неполадками в работе системы зажигания. При выходе из строя катализатора должен увеличиться и расход потребляемого топлива.
	Такая лампа свидетельствует о том, что в системе очистки отработанных газов произошли неполадки. На практике эта лампочка чаще всего появляется после того, как автомобиль был заправлен низкокачественным топливом. Причина может быть обусловлена и неработоспособностью лямбда-зонда.

Значки на панели приборов Приора

Опишите, пожалуйста, значки на панели приборов Лада Приора.

1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
5. Спидометр. Показывает скорость движения авто.
6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае – опасно для двигателя.
7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
15. Лампа дальнего света фар.
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

Не работает моторчик омывателя лобового стекла: где находится, как разобрать и замена

• в бачке закончилась омывающая жидкость;
• засорился трубопровод, идущий к стеклоочистителю;
• засорились форсунки стеклоочистителя;
• замерзла вода, используемая в качестве омывающей жидкости;
• слетел шланг с насоса;
• пережался шланг, идущий к стеклоочистителю;
• разорвался подающий шланг.

Ваз 2114 горит лампочка охлаждающей жидкости Как было отмечено несколько выше, конструкция моторчика в зависимости от марки авто может отличаться. Это касается и его расположения. Тем не менее если вы сможете найти бачок стеклоомывателя, то проблем возникнуть не должно. Что понадобится из инструмента, так это обычная плоская и крестовая отвертка, а также набор ключей.

Многие автомобилисты сталкивались с тем, что на панели приборов ВАЗ-2114 загорался индикатор низкого уровня масла в двигателе. Это может быть связано с несколькими причинами. Но, основной является – низкий уровень масла. Хотя, неисправность может быть скрыта и в другом месте. Рассмотрим, причины загорания лампочки уровня масла, а также методы решения неисправности.

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Причины неисправности

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

• Низкий уровень масла.
• Неисправность датчика.
• Проблема в цепи контактов.
• Замыкание внутри панели приборов.
• Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.
