Двигатель ваз-21083: обзор, характеристики, надежность, слабые места, ремонтопригодность

Каков вес двигателя ВАЗ-2109 с коробкой и без

Если вам потребовалось снять двигатель, то есть два выхода – обратиться на СТО или демонтировать агрегат самостоятельно. Существует два способа снять двигатель – опустить его вниз, а автомобиль поднять, или поступить наоборот – вытащить силовой агрегат через верх. Без помощи это сделать невозможно, так как вес двигателя автомобиля ВАЗ-2109 достаточно велик.

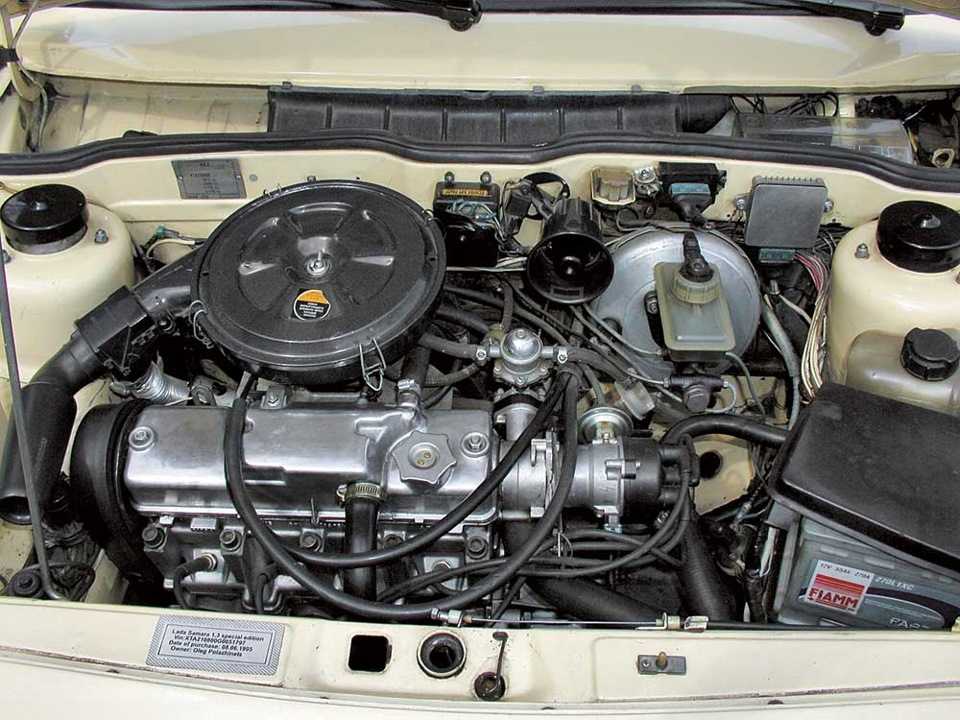

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

Масса двигателей и другие характеристики

Легче всего последняя модель двигателя 11183-20 – она имеет вес 112 килограммов. Остальные модификации тяжелее (почти 128 килограммов). Интересно, что самая легкая по весу модификация является наиболее мощной – в ней 81 лошадиная сила. Первые силовые установки были гораздо скромнее по параметрам – у 2108 всего 64 л. с., а у 21083 – 69 «лошадей».

Общим у силовых агрегатов является количество цилиндров – все оснащены четырьмя. При этом первая модификация имеет диаметр цилиндра 76 миллиметров, а последующие по 82 мм. По объемам двигатели имеют следующие параметры:

2108 – 1,3 литра;
21083 – 1,5;
2111 – 1,6.

Мотор 21081 был аналогичен по основным параметрам базовому, но имел небольшую мощность – всего 54 лошадиные силы. Промежуточным вариантом, перед началом выпуска автомобилей с силовой установкой от «Калины», был инжекторный 2111-80. Количество «лошадей» в нем выросло до 72, а максимальная скорость достигла 160 км/ч.

Демонтаж двигателя

Уменьшить вес силовой установки можно если, снять ее без:

КПП (ее вес около 30 килограммов);
головки, имеющей массу примерно 10 килограммов.

Как правило, на пунктах СТО силовые агрегаты снимают в сборе с коробкой, тогда как при самостоятельном ремонте демонтаж проводят без навесного оборудования.

Приведем пример демонтажа двигателя, который описан в инструкции по эксплуатации автомобиля. Особенностью работы в этом случае является то, что двигатель снимается через дно автомобиля. Производитель рекомендует не отсоединять от него коробку, а сам автомобиль установить на подъемнике.

Отсоедините клеммы, после чего снимите аккумулятор.
Слейте охлаждающую жидкость и моторное масло.
Демонтируйте защиту картера.
Отсоедините глушитель и удалите воздушный фильтр.
Ослабьте хомут шланга усилителя тормозов, который ведет к впускной трубе силового агрегата.
От картера отцепите «массу», для этого потребуется вывернуть крепеж.
С центрального контакта крышки трамблера снимите высоковольтный провод.
При помощи отвертки поверните пружинный зажим и снять колодку с проводами, идущими от контактного гнезда трамблера.
Снимите топливный шланг.
Снимите наконечник троса сцепления с рычага его привода.
Отсоедините провода от тягового реле, от вывода генератора и от запорного клапана карбюратора.
Отсоедините шланги подачи воздуха к заслонке и топливный, ведущий к карбюратору.
Снимите пружину с привода дросселя.
Демонтируйте с крышки клапанов тросы приводов спидометра и акселератора.
Отцепите колодку с проводом от экономайзера, удалите датчики давления масла и температуры жидкости в системе охлаждения.
Демонтируйте отводящий шланг отопителя и тягу привода трансмиссии.
Далее вам нужно будет отсоединить остальные проводники от коробки и отвести в сторону валы привода.
После того как рулевая тяга и остальные части будут отсоединены, поставьте под мотор подставку и отверните гайки задней опоры крепления, затем правой передней и левой.

Перед тем как опустить двигатель, проверьте, все ли вы отсоединили от него. Для того чтобы вытащить двигатель из-под автомобиля, нужно поднять его переднюю часть.

Как вам статья?

Обслуживание, устройство и ремонт автомобилей ВАЗ-2115, 2114 — Технические характеристики автомобилей — Лада СамараСпутник

Показатель

ВАЗ-2114-20

ВАЗ-2115-20

ВАЗ-2115-01

Общие данные

Количество мест

Полезная масса, кг

425

Снаряженная масса, кг

970

985

Габаритные размеры автомобилей с собственной массой

см.

рис. 1.1а

рис. 1.1б

Максимальная скорость, км/ч

158

Время разгона с места с переключением передач на автомобиле с полной массой до скорости 100 км/ч, с

13,2

Показатель

ВАЗ-2114-20

ВАЗ-2115-20

ВАЗ-2115-01

Двигатель

Модель

2111

21083

Тип

четырехтактный, бензиновый, с распределенным впрыском топлива

четырехтактный, бензиновый, карбюраторный

Число и расположение цилиндров

4, в ряд

Диаметр цилиндра и ход поршня, мм

82×71

Рабочий объем, л

1,499

Степень сжатия

9,8

Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5400 мин

1
, не менее, кВт

56,4

Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5400 мин

Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5600 мин

1
, не менее, кВт

Порядок работы цилиндров

Трансмиссия

Сцепление

однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

тросовый, беззазорный

Коробка передач

пятиступенчатая, с синхронизаторами на всех передачах переднего хода Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный

Передаточные числа: первая передача вторая передача третья передача четвертая передача пятая передача задний ход главная передача

3,636 1,95 1,357 0,941 0,784 3,5 3,706

Привод передних колес

валами с шарнирами равных угловых скоростей

Ходовая часть

Передняя подвеска

независимая, с телескопическими амортизационными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости

Задняя подвеска

с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и продольными рычагами, упруго соединенными поперечной балкой

Колеса размер обода

дисковые, штампованные 5J-13h3

Шины размер шин

радиальные, низкопрофильные, бескамерные 165/70R13, 175/70R13

Рулевое управление

Тип рулевого управления

травмобезопасный, с регулируемым наклоном рулевой колонки

рулевой механизм

шестерня-рейка

Рулевой привод

две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Тормоза

Рабочая тормозная система:

передний тормозной механизм

дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

задний тормозной механизм

барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

тормозной привод

гидравлический двухконтурныи с диагональным разделением контуров, с вакуумным усилителем и регулятором давления

Стояночный тормоз

ручной, с тросовым приводом на колодки тормозных механизмов задних колес

Электрооборудование

однопроводная, отрицательный полюс источников питания соединен с «массой»

Номинальное напряжение

12В

Аккумуляторная батарея

6СТ-55А, зарядом 55 А-ч

Генератор

переменного тока со встроенным выпрямительным блоком и электронным регулятором напряжения

Стартер

дистанционного управления с электромагнитным включением и муфтой свободного хода

Кузов

Модель Тип Модель Тип

ВАЗ-2115 седан, цельнометаллический, несущей конструкции, четырехдверный (для автомобилей ВАЗ-2115) ВАЗ-2114 хэтчбек, цельнометаллический, несущей конструкции, пятидверный (для автомобилей ВАЗ-2114)

Общие сведения об автомобилях Автомобили ВАЗ-2115i-14i-13i

Автомобили типа седан ВАЗ-2115 с четырехдверным кузовом и типа хэтчбек ВАЗ-2114 с пятидверным кузовом и ВАЗ-2113 с трехдверным кузовом созданы на базе автомобилей ВАЗ-2199, ВАЗ-2109, ВАЗ-2108 соответственно, поэтому многие их узлы и агрегаты унифицированы. После окончательного прекращения в 2004 г. производства в Тольятти моделей «восьмого» семейства модернизированные автомобили получили общее наименование LADA SAMARA-2.

Автомобили семейства LADA SAMARA-2 комплектуют бензиновым двигателем мод. ВАЗ-2111 рабочим объемом 1,5 л, расположенным в моторном отсеке поперечно. Двигатель оснащен распределенным впрыском топлива с обратной связью или без обратной связи (в зависимости от комплектации) и электронной системой управления (ЭСУД), обеспечивающей выполнение норм EURO II. В зависимости от комплектации на автомобиль ВАЗ-2115 могут устанавливать бензиновый карбюраторный двигатель мод. ВАЗ-21083 рабочим объемом 1,5 л с бесконтактной системой зажигания. Пятиступенчатая коробка передач, привод на передние колеса упрощают трансмиссию и повышают экономичность, улучшается управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге. Тем не менее у автомобиля с нагруженным верхним багажником или прицепом изменяется распределение масс по осям и при движении соответственно ухудшается управляемость. В таких случаях надо быть предельно осторожным и не совершать резких маневров на дороге при обгоне и в повороте.

Передняя часть кузова автомобилей семейства LADA SAMARA-2 отличается от предшественника новыми оригинальными передними блок-фарами, измененной формой капота и передних крыльев. Передний и задний буфера окрашены в цвет кузова, по бокам кузова установлены молдинги и обтекатели порогов, которые защищают элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения. Анатомические передние сиденья оснащены подголовниками и механизмом продольного перемещения, обеспечивающим удобную посадку пассажиров на заднее сиденье. На автомобилях с кузовом типа хэтчбек задний ряд сидений можно сложить, и тогда вместимость багажного отделения увеличится с 330 до 940 л, что позволит перевозить крупногабаритный багаж.

Спойлеры, установленные на наружной панели двери задка автомобилей ВАЗ-2114 и ВАЗ-2113 и на крышке багажника ВАЗ-2115, улучшили внешний вид и аэродинамику кузовов. Регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности и комбинация приборов заимствованы у автомобилей ВАЗ «десятого» семейства. На автомобили семейства LADA SAMARA-2 устанавливают энергопоглощающую панель приборов, получившую название европанель. Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность движения. Система центральной блокировки замков дверей, упростила пользование запорными механизмами замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри («детский» замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобилях в зависимости от комплектации могут быть установлены иммобилизатор, маршрутный компьютер, электростеклоподъемники, электрообогрев передних сидений и электропривод наружных зеркал заднего вида.

1.1. Габаритные размеры автомобиля ВАЗ-2115

1.2. Габаритные размеры автомобиля ВАЗ-2114

Автомобили ВАЗ-2114 и ВАЗ-2113 различаются только количеством дверей и конструкцией сиденья переднего пассажира с откидывающейся вперед спинкой, что облегчает посадку на заднее сиденье. Габаритные размеры хэтчбеков семейства LADA SAMARA-2 показаны на примере ВАЗ-2114 на рис. 1.2.

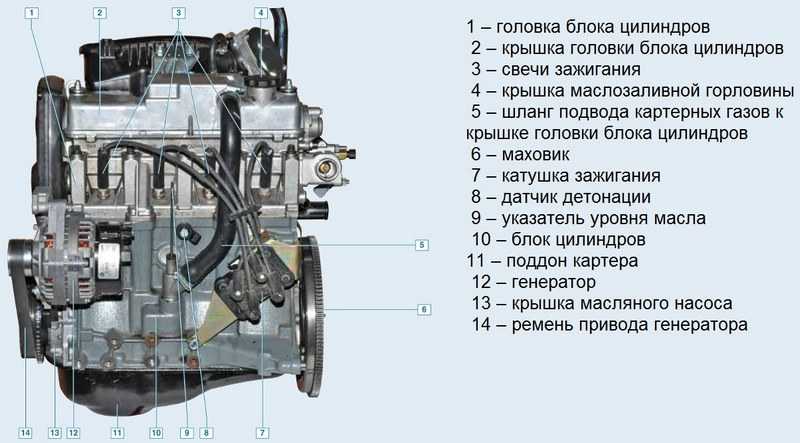

Работа и обслуживание двигателя ВАЗ 2115

Двигатель ВАЗ 2115, оснащенный инжектором и имеющий 8 клапанов, работает по принципу внутреннего сгорания. Он состоит из нескольких систем, которые должны работать согласованно, чтобы обеспечить плавную и эффективную работу двигателя.

Одной из основных систем является система питания, которая отвечает за подачу топлива в цилиндры двигателя. Инжекторная система обеспечивает точное дозирование топлива и его распределение по цилиндрам. Регулировка системы питания осуществляется компьютером автомобиля, который анализирует информацию от датчиков и принимает решение о необходимом количестве топлива.

Для правильной работы двигателя необходимо регулярно производить обслуживание. Одной из важных составляющих обслуживания является замена масла и фильтров. Масло должно быть высокого качества и соответствовать рекомендациям производителя. Замена масла необходимо производить в соответствии с рекомендацией производителя, обычно раз в 5-7 тысяч километров пробега.

Также регулярно следует проверять и чистить свечи зажигания, так как они отвечают за искру, необходимую для сгорания топлива. При неисправности свечей зажигания может возникать проблема с запуском двигателя, его работой и расходом топлива.

Важнейшую роль в работе двигателя играет система охлаждения. Охлаждающая жидкость должна быть на правильном уровне и не иметь примесей. Регулярно следует проверять ее уровень и качество. При неисправностях в системе охлаждения может произойти перегрев двигателя, что может привести к серьезным повреждениям.

Для продления срока службы двигателя ВАЗ 2115 также рекомендуется регулярно проводить проверку и замену ременя ГРМ, очистку и проверку форсунок инжектора, а также проверку и регулировку клапанов.

Система	Периодичность обслуживания
Замена масла и фильтров	Раз в 5-7 тысяч километров
Проверка и замена свечей зажигания	Раз в 10-15 тысяч километров
Проверка системы охлаждения	Раз в 10-15 тысяч километров
Проверка и замена ремня ГРМ	Раз в 50-60 тысяч километров
Очистка и проверка форсунок инжектора	Раз в 30-40 тысяч километров
Проверка и регулировка клапанов	Раз в 50-60 тысяч километров

Характерные неисправности ДВС ВАЗ 21114

Встречается немало водителей, которые считают мотор 21114 очень капризный и требующий каких-то постоянных ремонтов. Эти водители пессимисты, но доля правды в их словах есть. Данный мотор имеет много слабых мест, основные из них такие:

Перегрев

ДВС 21114 может часто перегреваться, а иногда может вообще не набирать нормальной рабочей температуры. Причиной этому служит отвратительное качество запасных частей системы охлаждения. Особенно низкого качества отечественные термостаты. Поработав несколько дней, недавно установленный новый термостат может заклинить в открытом или закрытом положении. Тогда мотор будит постоянно холодным или будит перегреваться и закипать, в зависимости от положения, в котором заклинило термостат. Вышедший из строя термостат, подлежит немедленной замене.

Все причины перегрева

Качество водяного насоса, он же помпа немного лучше. Но со временем он начинает подтекать. Если во время не заметить, уровень ОЖ понизиться до критического размера и мотор перегреется. Замена неисправного водяного насоса, решит возникшую проблему.

Плавающие обороты

Плавающие обороты на 21114, не редкая проблема. Всему виной, сбой работы одного из многочисленных датчиков. Среди них такие датчики как регулятор ХХ, датчик, контролирующий положение дроссельной заслонки, ДРМВ. Определив неисправный датчик, не нужно торопиться покупать другой. Причина может быть в подгоревших или залипших контактах, достаточно их почистить и нормальная работа мотора восстановиться.

Троит двигатель

Троение двигателя, случается по причине сбоев электроники. Речь идёт о неисправности катушки зажигания, которая имеет четыре вывода. Не стоит забывать о механических проблемах. Элементарно может прогореть клапан.

ЭБУ

Важное место неполадок занимают проблемы с электроникой. По непонятным причинам глючит ЭБУ

Очень часто его меняют на новый.

Стук клапанов

Кроме этого в двигателе ВАЗ 21114 есть масса мелких неисправностей. Мотор может стучать, скорее всего это клапана, не оборудованные гидрокомпенсаторами. Регулировка тепловых зазоров клапанов устранит проблему стука в двигателе.

Течет масло

Течи моторного масла и ОЖ регулярная неполадка ВАЗ 21114. Масло течёт из-под масляного фильтра или из-под крышки клапанов. Гораздо опаснее течь жидкости охлаждения из-под ГБЦ. При такой неполадки жидкость может попасть в моторную смазку, тем самым ухудшив её смазывающие свойства.

Глохнет

Двигатель может заглохнуть на ходу и не заводится. Причина в выходе из строя топливного насоса. Установка нового топливного насоса решит вопрос с запуском двигателя.

Демонтаж двигателя

Уменьшить вес силовой установки можно если, снять ее без:

КПП (ее вес около 30 килограммов);
головки, имеющей массу примерно 10 килограммов.

Отсоедините клеммы, после чего снимите аккумулятор.
Слейте охлаждающую жидкость и моторное масло.
Демонтируйте защиту картера.
Отсоедините глушитель и удалите воздушный фильтр.
Ослабьте хомут шланга усилителя тормозов, который ведет к впускной трубе силового агрегата.
От картера отцепите «массу», для этого потребуется вывернуть крепеж.
С центрального контакта крышки трамблера снимите высоковольтный провод.
При помощи отвертки поверните пружинный зажим и снять колодку с проводами, идущими от контактного гнезда трамблера.
Снимите топливный шланг.
Снимите наконечник троса сцепления с рычага его привода.
Отсоедините провода от тягового реле, от вывода генератора и от запорного клапана карбюратора.
Отсоедините шланги подачи воздуха к заслонке и топливный, ведущий к карбюратору.
Снимите пружину с привода дросселя.
Демонтируйте с крышки клапанов тросы приводов спидометра и акселератора.
Отцепите колодку с проводом от экономайзера, удалите датчики давления масла и температуры жидкости в системе охлаждения.
Демонтируйте отводящий шланг отопителя и тягу привода трансмиссии.
Далее вам нужно будет отсоединить остальные проводники от коробки и отвести в сторону валы привода.
После того как рулевая тяга и остальные части будут отсоединены, поставьте под мотор подставку и отверните гайки задней опоры крепления, затем правой передней и левой.

Как вам статья?

Мне нравится1Не нравится

Обслуживание и часто задаваемые вопросы

Устройство движка 2115 позволяет автолюбителю проводить техническое обслуживание транспортного средства своими руками. Межсервисный интервал составляет 13-15 тысю км пробега. Для тех, кто хочет подольше сохранить мотор и продлить ресурс, рекомендуется сократить срок проведения планового технического обслуживания до 10 000 км.

Кроме плановой замены масла, в двигателе ВАЗ 2115 следует проводить и другие диагностические работы в каждом ТО. Так, например, необходимо визуально осматривать мотор на наличие подтеков, проверять состояние ремня газораспределительного механизма и диагностировать работоспособность всех систем и датчиков. Стоит помнить, что хорошее техническое обслуживание продлевает жизнь двигателю.

Часто задаваемые вопросы

Просмотрев форумы и пообщавшись с автомеханиками, можно прийти к выводу, что владельцы двигателя ВАЗ 2115 инжектор 8 клапанов задают одни и те же вопросы каждый раз. Попробуем учесть полученные данные, а затем сгруппировать вопросы и дать на них ответы.

Гнет ли клапана в ВАЗ 2115? — Как и на любом другом транспортном средстве, конечно гнёт. Это случается в том случае, если обрывает ремень ГРМ. Чтобы этого не случилось, его необходимо менять каждые 45-50 тыс. км пробега или при подозрении на выход со строя. Стоит отметить, что не только погнет клапаны, но и повредит сопутствующие элементы, а также может оставить отпечаток на поршнях. В любом случае — это приведет к капитальному ремонту силового агрегата.
Где находится номер двигателя на ВАЗ 2115? — Как и во всех моделях Лада, найти номер мотора можно со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.
Какой объем масла в двигателе 2115? — Объем масла в двигателе составляет 3,5 литра. Но, с этим вопросом, автолюбители задают еще один — Какие масло в двигатель 2115 лучше всего заливать? — Наиболее рекомендуемое моторное масло для мотора считается с индексом 10W-40. Также, автомеханики рекомендуют заливать 5W-30 и 5W-40. При этом производитель масла остается на усмотрение владельца транспортного средства.

Соответствие ДВС 21114 Европейским стандартам

Модель 21114 является продолжением модельного ряда двигателей ВАЗ 10 поколения. Увеличенная высота БЦ и кривошипа шатуна позволили получить мотор объёмом 1.6 литров. Но не это было главной задачей для конструкторов АвтоВАЗа. Главной задачей для них было, создать мощный двигатель, для среднего класса автомобилей, который соответствовал бы европейским экологическим нормам токсичности.

Первое правильное решение для соответствия стандартам Европы, было принято при создании предыдущий модели ВАЗ 2111. Установленная на этом силовом агрегате инжекторная система питания горючим, значительно увеличила крутящий момент, а следовательно мощность ДВС. Эта же система питания использовалась на усовершенствованном двигателе ВАЗ 21114. Здесь, также изменили систему подачи воздуха, а увеличенные противовесы на коленвале, увеличили динамику двигателя. Все эти новые технологии позволили сократить расход топлива, несмотря на увеличившейся объём цилиндров. В итоге уменьшились выбросы токсичных газов. Благодаря этому, только что созданный в 2004 году движок ВАЗ 21114, уже соответствовал нормам Евро 2. Дальнейшая модернизация ЭБУ, установка различных датчиков, систем контроля, таких как датчик ПДЗ, ДМРВ, РХХ, позволила добиться соответствия нормам Евро 3.

В 2011 году ДВС модели 21114 подвергся серьёзной модернизации. На силовом агрегате увеличили ресивер, а на дроссельную заслонку была установлена система электронного управления. После этих изменений двигатель увеличил максимальную мощность до 82 л., сил. Мотор данной комплектации получил маркировку ВАЗ 11183-50

Самое важное, что после этих конструкторских изменений, нормы соответствия европейским стандартам токсичности ВАЗ 21114 значительно улучшились. Новый двигатель стал соответствовать стандартам Евро 4

Технические характеристики Автомобили ВАЗ-2115i-14i-13i

Общие данные

Число мест, включая место водителя

Снаряженная масса, кг

975

985

Схема компоновки

Переднеприводная с поперечным расположением двигателя

Габаритные размеры (длина х ширина х высота), мм

4122x1650x1402

4330x1650x1420

Максимальная скорость, т/Ч

155

Время разгона с места с переключением передач от 0 до 100 км/Ч с

Двигатель

Модель

ВАЗ-2111

Диаметр цилиндра х ход поршня, мм

82×71

Рабочий объем, л

1,5

Степень сжатия

9,8

Число клапанов на цилиндр

Номинальная мощность по ГОСТ 14846 (нетто), кВт (л.е.), не менее

57,2 (77,8)

Частота вращения коленчатого вала при номинальной мощности, мин4

5400

Максимальный крутящий момент по ГОСТ 14846 (нетто), Н м, не менее

115,7

Частота вращения коленчатого вала двигателя при максимальном крутящем моменте, мин-‘

2800-3000

Минимальная частота вращения коленчатого вала двигателя в режиме холостого хода, об/мин

800-850

Порядок работы цилиндров

1-3-4-2

Трансмиссия

Сцепление

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Тросовый, беззазорный

Передаточные числа коробки передач:

3,636

1,95

1,357

0,941

0,784

3,5

3,706

Привод передних колес

Двумя полуосями с наружными и внутренними шарнирами равных угловых скоростей

Ходовая часть

Передняя подвеска

Независимая, с телескопическими амортизаторными стойками, с витыми цилиндрическими пружинами. нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости

Задняя подвеска

С витыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и продольными рычагами, упруго соединенными поперечной балкой

Колеса

Дисковые, штампованные или литые

Размер обода

5J-13h3

Шины

Радиальные бескамерные

Размер шин

175/70 R13. 165/70 R13

Рулевое управление

Травмобезопасное

Тип рулевого механизма

Шестерня-рейка

Рулевой привод

Две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Рабочая тормозная система

С гидравлическим приводом, двухконтурная диагональная с вакуумным усилителем и регулятором давления

Передний тормозной механизм

Дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодкой

Задний тормозной механизм

Барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

Стояночный тормоз

Ручной, с тросовым приводом на колодки тормозных механизмов задних колес

Электрооборудование

Схема электрооборудования

Однопроводная, отрицательный полюс источников питания соединен с «массой». Номинальное напряжение 12 В

Аккумуляторная батарея

6 СТ-55 А емкостью 55 А ч

Генератор

94.3701 переменного тока со встроенным выпрямительным блоком и электронным регулятором напряжения. Ток отдачи 80 А при 6000 мин4

Стартер

5712.3708 дистанционного управления с электромагнитным включением и муфтой свободного хода

Кузов

Тип

Хэтчбек, цельнометаллический, несущей конструкции, трехдверный

Хэтчбек, цельнометаллический, несущей конструкции, пятидверный Седан, цельнометаллический, несущей конструкции, четырехдверный

Как правильно подсоединить провода

При замене высоковольтных проводов их сначала подключают к распределителю зажигания. Крышка дозатора удобна тем, что всегда устанавливается в одном месте. На нем есть специальная отметка, благодаря которой разместить деталь на месте не составит труда. Осмотрите крышку перед подключением проводов. Он должен быть целым, так как при появлении трещин работоспособность данного агрегата не гарантируется.

Табличка на крышке распределителя находится рядом с гнездом кабеля первого цилиндра. Порядок цилиндров немного нарушен (1-3-4-2) из-за ползунка зажигания. Он движется по кругу (трамблер) против часовой стрелки. Именно по такому принципу движения курсора легко запомнить порядок потоков. Их необходимо подключить к карбюратору и впрыску ВАЗ-2109 по такому же принципу. На крышке трамблера подключите провода по принципу движения ползунка, это единственный способ правильно выставить зажигание:

на отметке — захват первого цилиндра;
в основном подключен третий;
на одной линии с гнездом первого находится место для резьбы у 4-го цилиндра;
второй цилиндр подключается вверху.

На самом двигателе нумерация цилиндров идет от положения ремня ГРМ к стартеру, то есть слева направо. Четвертый цилиндр находится ближе всего к стартеру, а первый — к ремню ГРМ

При подключении важно посмотреть, из какого гнезда крышки трамблера идет кабель, если запутать их положение, машина не заводится

Если вы правильно подключили кабели, но машина все равно не заводится, проблема может быть в них. Проверьте целостность проводов высокого напряжения. Если вы их давно не меняли, стоит купить новый комплект. Особенность этих ниток в том, что со временем на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искрения при исправной системе распределения зажигания. Влага и пыль проникают в эти трещины, портя резьбу изнутри, даже если снаружи она выглядит неповрежденной.

Автолюбители рекомендуют покупать комплекты высоковольтных кабелей зарубежных производителей, так как они служат намного дольше, чем штатные или отечественные. Вместе с резьбой желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо для того, чтобы после ремонта у вас точно не возникло проблем с зажиганием.

Обслуживание и часто задаваемые вопросы

Устройство двигателя 2115 позволяет автомобилисту проводить техническое обслуживание транспортного средства своими руками. Интервал технического обслуживания — 13-15 тысяч километров. Тем, кто хочет сохранить двигатель и продлить срок его службы, рекомендуется сократить период планового ТО до 10 000 км.

Помимо плановой замены масла, в двигателе ВАЗ 2115 необходимо проводить другие диагностические работы в каждом ТО. Так, например, необходимо визуально осмотреть двигатель на наличие пятен, проверить состояние ремня ГРМ и диагностировать исправность всех систем и датчиков. Стоит помнить, что хорошее обслуживание продлевает срок службы двигателя.

Часто задаваемые вопросы

Пройдя форумы и пообщавшись с механиками, можно прийти к выводу, что владельцы инжекторных клапанов двигателя ВАЗ 2115 8 задают каждый раз одни и те же вопросы. Мы стараемся учитывать полученные данные, затем группируем вопросы и даем на них ответы.

Клапан в ВАЗ 2115 гнет? — Как и в случае с любым другим автомобилем, явно гнет. Это происходит при обрыве ремня ГРМ. Чтобы этого не происходило, его нужно менять каждые 45-50 тысяч километров или при подозрении на поломку. Стоит отметить, что клапаны не только погнутся, но и повредят сопутствующие элементы и даже могут оставить отпечаток на поршнях. В любом случае это приведет к капитальному ремонту силового агрегата.
Где номер двигателя на ВАЗ 2115? — Как и во всех моделях Lada, вы можете найти номер двигателя на стороне коробки передач, рядом с термостатом. Номер двигателя всегда имеет площадку на блоке цилиндров, которая находится на видном месте.
Сколько масла в двигателе 2115? — Объем моторного масла 3,5 литра. Но, этим вопросом автомобилисты задают другой: какое масло лучше всего подходит для заливки двигателя 2115? — Наиболее рекомендуемым моторным маслом для двигателя считается 10W-40. Также механики рекомендуют заливать 5W-30 и 5W-40. В этом случае производитель масла остается на усмотрение владельца транспортного средства.

Описание

Двигатель ВАЗ 2115 был разработан на базе 21083 модификации мотора. Отличия состоят лишь в наличии инжектора, который заменил устаревающий карбюратор, видоизмененном распредвале и плавающем пальце шатуна.

В общей сложности новый мотор оказался на 6 лошадиных сил мощнее своего предшественника. При этом силовой агрегат стал более приемистым и обеспечивает уверенную тягу с различных оборотов. Как и на предшественнике, этот двигатель имеет ременной привод, что несколько усложняет проведение сервисных работ.
При обрыве ремня не гнутся клапана, что избавляет от необходимости сложного ремонта. Сам мотор получился достаточно надежным и имеет ресурс в 150 тысяч километров пробега. При выполнении всех сервисных рекомендаций и бережной эксплуатации не редкость пробеги в 200 и 300 тысяч километров.
Четырехцилиндровый двигатель отлит из прочного чугунного сплава, что повышает показатели температурной стойкости. Он практически не подвержен перегреву, что позволяет эксплуатировать автомобиль в сложных условиях и при максимальных нагрузках.
В целом впечатления о двигателе ВАЗ 2115 положительные. Он в меру мощный, надежный и простой в обслуживании. Однако чудес от него ожидать не стоит. С 1,5 литра объема инженерам ВАЗа удалось снять только 78 лошадиных сил. Тогда как с аналогичных по объему моторов на современных автомобилях получают не менее 100 лошадиных сил.
Не блещет также и показатель среднего расхода топлива, который составляет 7,3 литра в смешанном режиме. Не лишен этот мотор также характерных поломок, которые хоть и не критичны, но могут доставить массу проблем автовладельцу.

Особенности конструкции двигателя ВАЗ 2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.

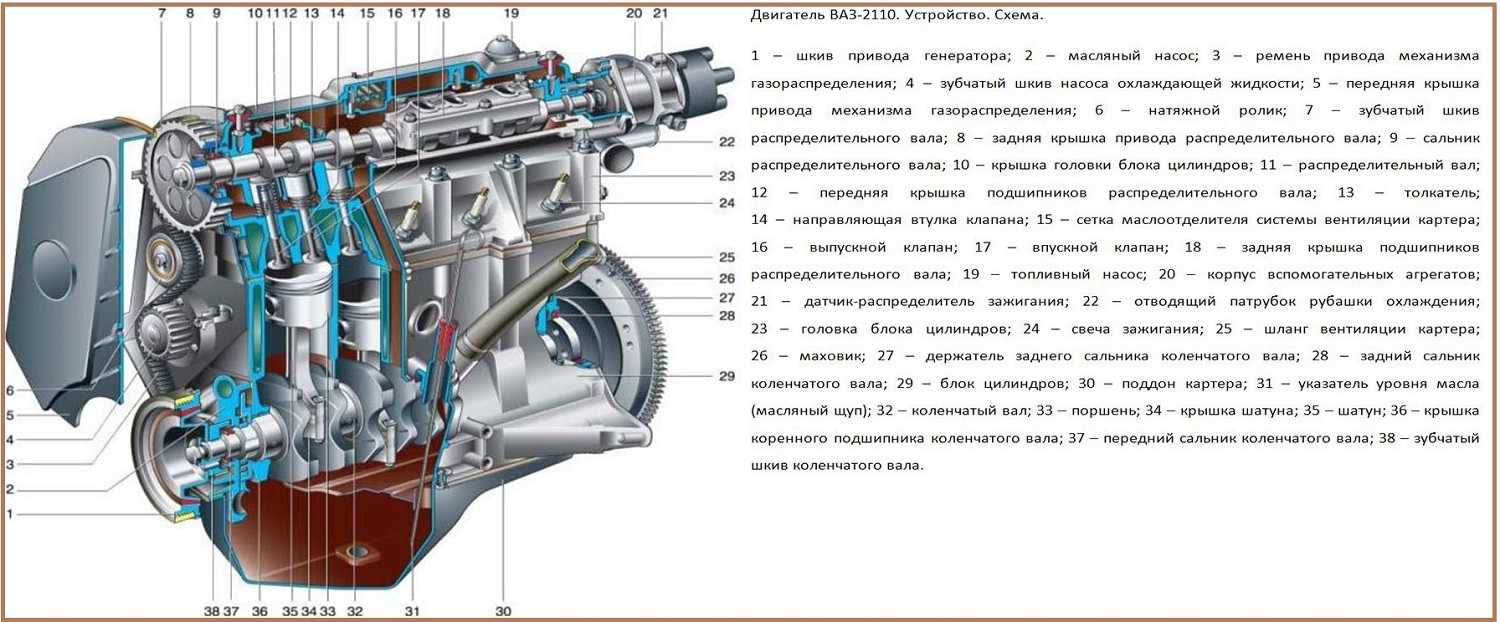

Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов.

Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно

При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала

В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала.

Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон.

У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра.

С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости.

Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла.

Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.
