Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Водитель, владеющий базовым набором знаний об устройстве и принципах работы электрооборудования ВАЗ 21074, сможет диагностировать и устранить многие неисправности электрической части своего автомобиля самостоятельно. Разобраться с поломками электрических узлов и механизмов ВАЗ 21074 помогут специальные схемы проводки и расположения приборов в автомобиле.

Провода подключения электроприборов

Тип подключения	Сечение, мм2	Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель)	16	Чёрный
Плюсовой вывод стартера — аккумулятор	16	Красный
Положительный контакт генератора — плюс АКБ	6	Чёрный
Генератор — разъем чёрного цвета	6	Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета	4	Розовый
Разъем стартера «50» – реле его запуска	4	Красный
Реле пуска стартера — чёрный разъем	4	Коричневый
Реле включения зажигания — разъем чёрного цвета	4	Голубой
Вывод замка зажигания «50» – голубой разъем	4	Красный
Разъем замка зажигания «30» – зелёный разъем	4	Розовый
Штекер правой фары – «масса»	2,5	Чёрный
Штекер левой фары — голубой разъем	2,5	Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета	2,5	Оранжевый
Разъем правой фары – «масса»	2,5	Чёрный
Разъем левой фары — белый разъем	2,5	Зелёный
Электровентилятор радиатора – «масса»	2,5	Чёрный
Вентилятор радиатора — красный разъем	2,5	Голубой
Вывод замка зажигания «30/1» – реле включения зажигания	2,5	Коричневый
Контакт замка зажигания «15» – одноконтактный разъем	2,5	Голубой
Правая фара — разъем чёрного цвета	2,5	Серый
Разъем замка зажигания «INT» – чёрный разъем	2,5	Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса»	2,5	Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка	1,5	Чёрный
Лампа подсветки бардачка — прикуриватель	1,5	Чёрный
Прикуриватель — голубой разъем блока	1,5	Голубой, красный
Обогреватель заднего стекла — разъем белого цвета	1,5	Серый

Обследование работы инжекторов

Система электричества на ВАЗ-2105 инжекторного типа часто может выходить из строя. По этой причине многие автовладельцы не хотят менять карбюраторную систему на инжекторы. Так как инжекторная система подачи топлива намного сложнее, выявить неисправность без компьютерной диагностики почти невозможно. Однако некоторые действия можно выполнить и самостоятельно. К примеру, в первую очередь нужно проверить свечи зажигания, это самая распространенная проблема на «пятерках».

Кроме этого, по схеме диагностики 21053 рекомендуется проверить сопротивление катушек и осмотреть проводку и контакты. Главной и наиболее распространенной проблемой в некорректной работе зажигания может быть какая-то банальная причина

Нужно обратить внимание на датчик подачи воздуха, а главное, его контакты. Чтобы провести более тщательную его диагностику, потребуется осциллограф

В принципе, для самостоятельной диагностики ВАЗ-2105 достаточно иметь необходимый набор инструментов и желание разобраться в причине неисправности

Для этих целей существует множество пособий, рекомендаций, статей, а принимая во внимание нежелание многих СТО браться за советский автопром и стоимость данных работ, ремонт своими руками будет даже предпочтительнее. Несмотря на то что ВАЗ-2105 инжектор является довольно непростым в электронике, разобраться с ним все же возможно

Отечественный автопром остается наиболее распространенным и доступным в обслуживании, поэтому многие автовладельцы предпочитают начинать свой путь водителя именно с него.

Как вам статья?

Мне нравится1Не нравится1

Схема приборной панели Ваз-2104, устройство контрольных датчиков

Водитель осуществляет контроль за работой силовой установки и систем авто при помощи датчиков, установленных на приборной доске в салоне.

I – температурный датчик; II – приборная доска; III – лампа давления масла; IV – датчик уровня бензина; V – схема включения электрических приборов.

К приборам, обеспечивающим комфортабельность, относится система обогрева и вентиляции салона, прикуриватель, мелкие осветительные приборы.

Для обеспечения безопасности и предотвращения перегорания электроприборов вся проводка заизолирована. Дополнительно питание всего оборудования производится через плавкие предохранители, которые собраны в одном блоке. То есть, к примеру, если не работают габариты, высока вероятность того, что произошло замыкание или электропроводки, посредством которой производится запитывание этих осветительных приборов. Электросхема блока предохранителей ВАЗ-2104 нанесена на его крышке, что позволяет быстро найти, предохранитель какого участка цепи и оборудования перегорел.

Признаки неисправностей

Если в работе электрической схемы происходят неисправности, рано или поздно водитель в любом случае узнает об этом.

Существует несколько типов состояния авто, при которых владелец машины должен заняться поиском неполадок:

1. Мотор автомобиля не заводится, соответственно, эксплуатация авто невозможна.
2. Автомобиль заводится, но при этом оборудование работает неправильно, с перебоями (автор видео — канал Ремонт и обслуживание авто).

Основные причины, по которым в работе электропроводки могут возникнуть неполадки:

1. Плохой контакт электроцепи с бортовой сетью. Причина может заключаться в повреждении либо окислении контактов. Проблемы такого плана решаются либо путем замены поврежденных контактов, либо их очисткой, если есть возможность. Контакты могли окислиться на разъемах и штекерах, решить такую проблему позволит их очистка железной щеткой либо наждачной бумагой.
2. Обрыв провода либо пробой изоляции. По такой причине оборудование просто перестает работать. Если повреждение незначительное, то можно попытаться восстановить работоспособность поврежденного кабеля, намотав на него несколько слоев изоленты. Но как правило изношенные провода меняют, чтобы не допустить возможных проблем в будущем.
3. Выход из строя либо некорректная работа генератора. Этот агрегат состоит из множества элементов и выход из строя одного из них может отразиться на функциональности узла в целом. К примеру, часто генератор работает некорректно по причине вышедшего из строя реле регулятора напряжения или износившихся щеток. В данном случае решить проблему можно путем демонтажа агрегата и дальнейшего его разбора с заменой вышедших из строя компонентов. Периодически следует проверять степень натяжения, а также состояние приводного ремня — если при проверке вы увидели на нем следы повреждений или износа, то в ближайшем будущем ремешок нужно будет поменять.
4. Разряженный аккумулятор. С такой проблемой рано или поздно сталкиваются все без исключения автовладельцы. АКБ относится к категории расходных материалов, поэтому когда его ресурс эксплуатации подходит к концу, его необходимо заменить. Для того, чтобы не допустить такой проблемы, аккумулятор необходимо периодически подзаряжать.
5. Поломка предохранителя. Как сказано выше, все электроцепи авто защищаются при помощи предохранительных устройств, поэтому если деталь перегорает, ее надо менять. Частые поломки предохранителей могут быть связаны со скачками напряжения в электросети, в данном случае необходимо выяснить причину перенапряжения.

Диагностика поломки

Как правильно проверить электроцепь авто:

1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте здесь
   .

Как провести замену проводки

Если в работе электрооборудования начались регулярные перебои, связанные с неисправной проводкой, специалисты рекомендуют заменить всю проводку в автомобиле. То же самое следует сделать после покупки автомобиля у хозяина, который вносил изменения в схему, что-то добавлял или усовершенствовал. Такие изменения влияют на параметры бортовой сети, например, может быстрее разряжаться аккумуляторная батарея и т. п. Поэтому новому владельцу будет правильнее привести всё к первоначальному виду.

Для замены проводки в салоне необходимо:

1. Вынуть разъёмы из монтажного блока.

• 21053–3724030 — на приборную панель;
• 21053–3724035–42 — на щит приборов;
• 21214–3724036 — на топливные форсунки;
• 2101–3724060 — на стартер;
• 21073–3724026 — к системе зажигания;
• 21073–3724210–10 — плоский задний жгут.

Одновременно с проводкой меняют, как правило, и монтажный блок. Лучше устанавливать монтажный блок нового образца с предохранителями штекерного типа. Следует помнить, что, несмотря на внешнее сходство, монтажные блоки могут быть разных типов, поэтому нужно посмотреть маркировку старого блока и установить такой же. В противном случае электрооборудование может работать некорректно.

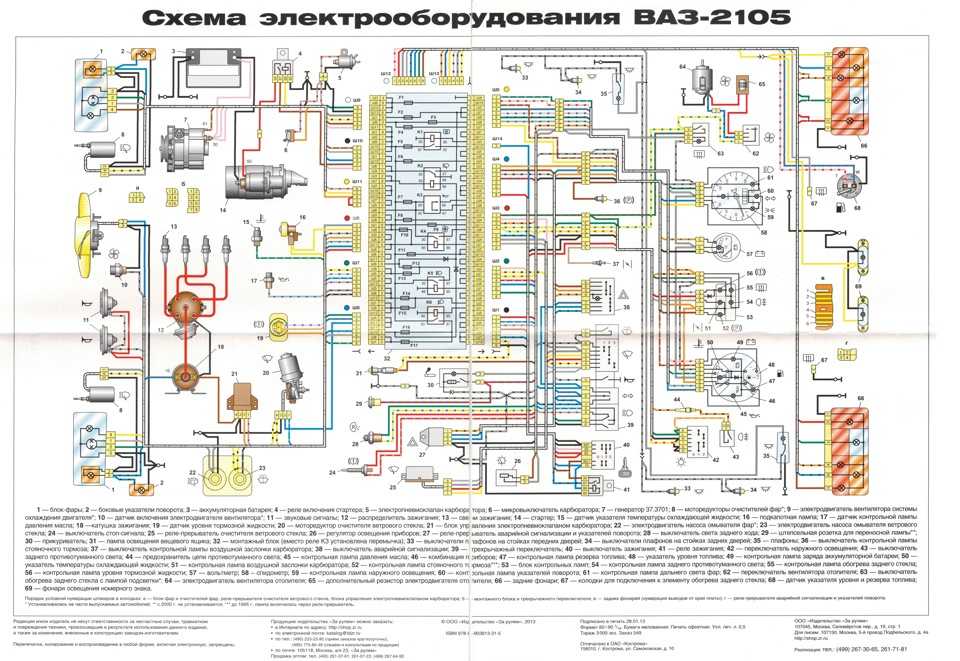

Описание схемы электрооборудования ВАЗ-2105

Нельзя сказать, что схема электрооборудования, используемая на ВАЗ-2105, является чрезвычайно сложной. Однако ее знание обязательно для ремонта или установки каких-либо новых элементов. Например, если вы решите установить инжектор вместо карбюратора или поставить систему электронного зажигания вместо привычного контактного, схема будет подвергаться переделке. Поэтому перед началом подобных работ ее необходимо тщательно изучить. Сегодня поговорим о том, как выглядит электросхема на ВАЗ-2105 и какие сложности испытывают автовладельцы при ремонте.

Что представляет собой схема

Электросхема «пятерки» является однопроводной, роль «минуса» в системе выполняет «масса» машины. Практически все цепи включает непосредственно система зажигания. На самой схеме показывается расположение основных электрических приборов и потребителей автомобиля, к числу которых можно отнести:

1. Генератор.
2. АКБ.
3. Блок фары.
4. Приборную панель.
5. Контрольные лампочки.
6. Реле и т. д.

Электрооборудование соединено между собой с помощью проводников разного цвета, что также отражается на конечной схеме (хотя цветовое изображение может не соответствовать указанному на схеме). Если вы умеете читать электросхемы, никаких особых сложностей в ремонте электрики у вас, скорее всего, не возникнет. Также на рисунке обозначены абсолютно все приборы и потребители тока, а также реле, предохранители и прочие элементы цепи, установленные на ВАЗ-2105.

Найти схему можно в руководстве по эксплуатации автомобиля, однако, как правило, при покупке б/у машины эту книгу уже не найти. Базовая схема позволяет разобраться в устройстве электрических цепей авто в общих чертах. Для более подробной информации существуют специальные приложения, где расписаны конкретные элементы системы.

• контактное или электронное зажигание;
• карбюратор или инжектор;
• система освещения и сигнализации;
• система отопления и т. д.

Вместе с тем даже у опытных автолюбителей возникают проблемы, связанные с ремонтом электрики на авто, и далее мы их разберем.

Основные сложности ремонта

Самой большой трудностью, особенно для начинающих автолюбителей, является тот факт, что провода в электросхеме и в реальности могут быть отмечены разными цветами. Данная проблема весьма актуальна для машин «в годах», неоднократно подвергавшихся ремонту. Прежние владельцы редко озадачиваются проблемой сохранения правильности расцветки кабелей, устанавливая первые попавшиеся под руку. Новому владельцу в таком случае придется потратить время, чтобы выяснить, что изменил бывший хозяин.

Еще более трудными являются ситуации, когда смена проводки была начата, но не доведена до конца.

Такое решение имеет сразу двойную выгоду. Во-первых, вам удастся понять, какой кабель ведет к тем или иным потребителям, а во-вторых, старая электропроводка, которая может оказаться нерабочей, будет устранена. Новые провода будут надежно служить вам на протяжении определенного времени, а значит, вам не придется заниматься «прозвоном» цепи через месяц после покупки авто.

Как вам статья?

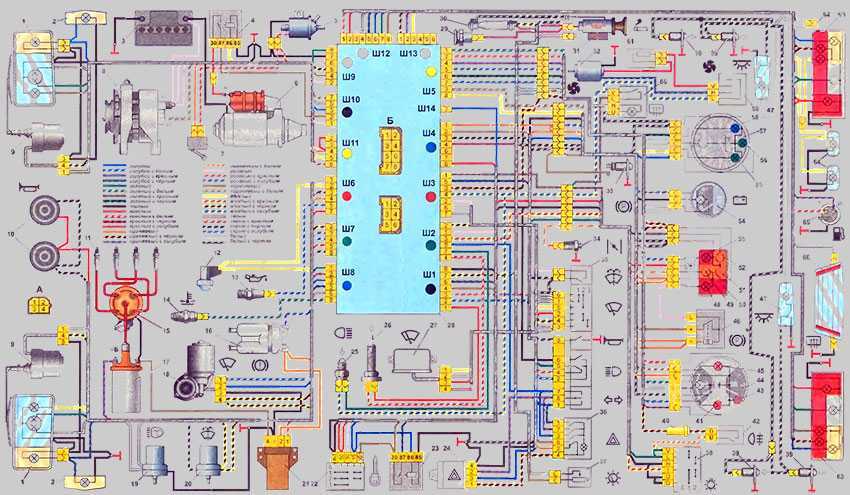

Совокупные схемы электроснабжения ВАЗ 2104 — 21053

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

1. рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
2. вспомогательное эксплуатационное оборудование;
3. светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

1. распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
2. катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
3. свечи зажигания;
4. высоковольтные провода;
5. выключатель зажига­ния.

Бесконтактная система состоит из:

1. датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
2. коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
3. катушки зажигания;
4. свечей зажигания;
5. высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

1. звуковых сигналов;
2. стоп-сигналов;
3. прикуривателя;
4. освещения салона;
5. розетки переносной лампы;
6. аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

1. внешних осветительных приборов;
2. противотуманных фар;
3. обогрева заднего стекла;
4. отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

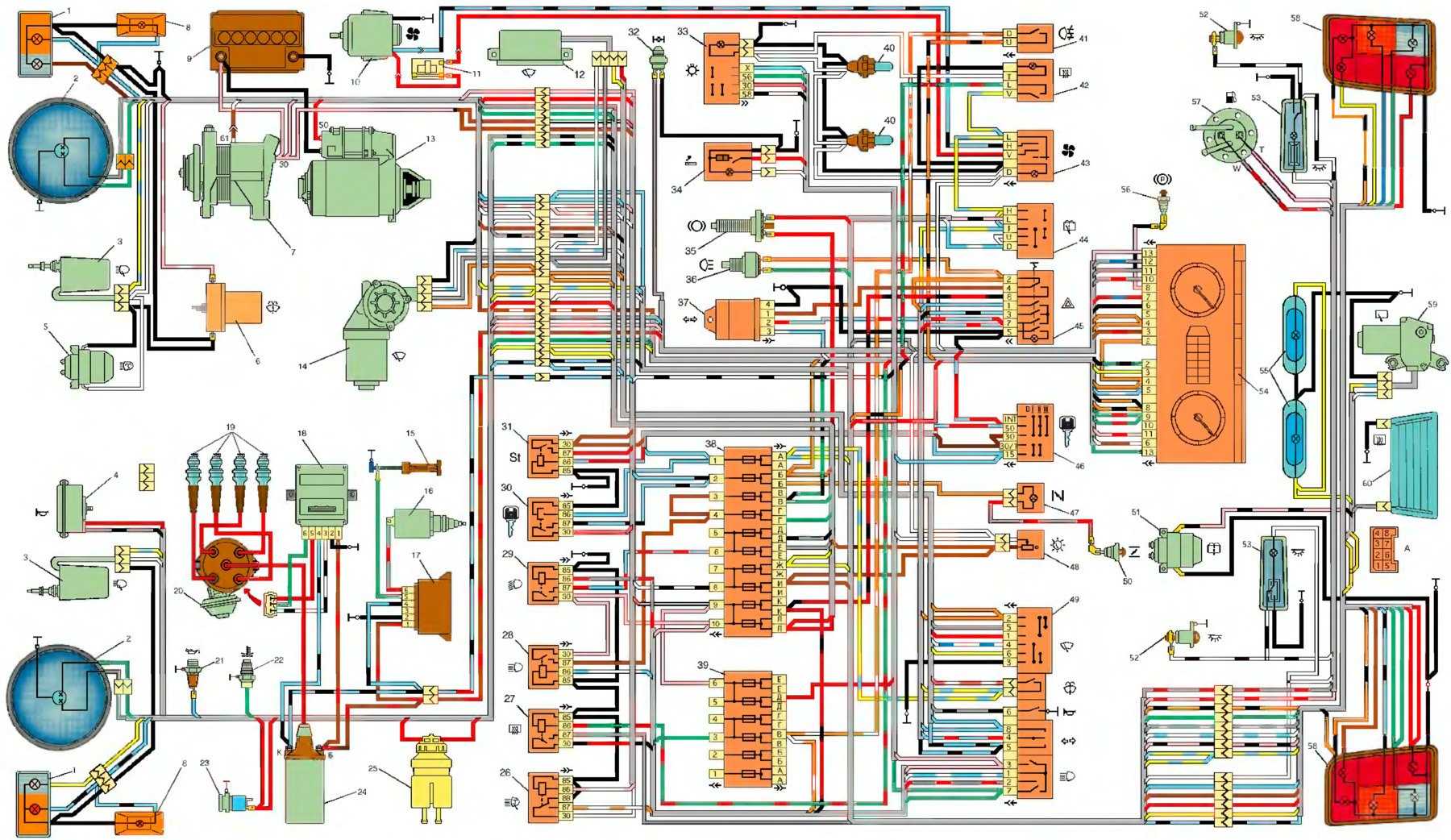

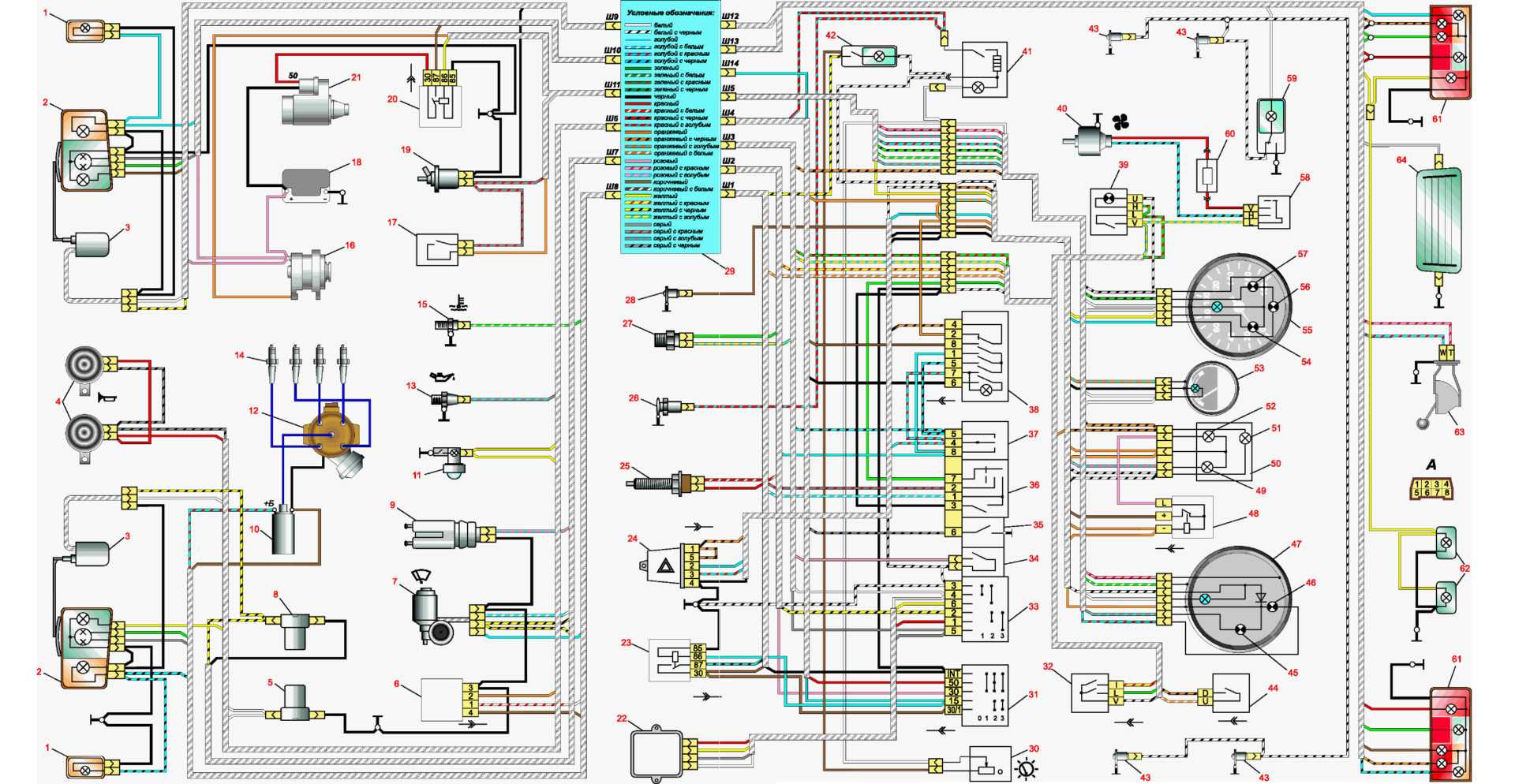

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:
