В Уаз Хантер хватает разных реле, большая часть из них, управляющая фарами, поворотами и стеклоочистителями расположена в видимом месте на левой боковине панели передка со стороны водителя. Однако есть два реле находящиеся в моторном отсеке, о которых в официальном руководстве по эксплуатации написано лишь несколько строк, это реле главное и реле электробензонасоса системы управления двигателем.
Между тем, от исправности и работоспособности этих двух силовых реле напрямую зависит, сможете вы вообще завести двигатель машины или нет, так как через реле главное ЭБУ подается питание на все исполнительные электромеханизмы и датчики системы, которые имеют номинальное напряжение питания 12 Вольт, а реле электробензонасоса подает напряжение на электробензонасос системы питания топливом и в цепь нагрева датчика кислорода.
Реле главное и реле электробензонасоса установлены в моторном отсеке на щитке передка над двигателем, справа от вакуумного усилителя тормозов, если смотреть по ходу машины. Оба реле совершенно одинаковые, с одним и тем же каталожным номером 90.3747-10, и видимого внешнего отличия не имеют.
Реле четырехконтактные, электромагнитного типа с нормально разомкнутыми контактами, предназначены для управления силовыми цепями до 30А. Отличить их внешне можно по следующему признаку — к колодке реле главного ЭБУ подходят более толстые провода большего сечения.
Конструктивно силовое реле 90.3747-10 состоит из изолированного основания с четырьмя запресованными штырями и установленной на нем катушкой электромагнита с якорем и подвижным подпружиненным контактом-коромыслом, и пластмассового корпуса запрессованного по контуру основания. Подключение реле к жгуту проводов производится посредством четырехконтактных розеток.
Параметры реле 90.3747-10.
— Диапазон электропитания : 8-16 Вольт — Номинальное напряжение : 12 Вольт — Ток управления : не более 0.2 Ампер — Напряжение срабатывания : не менее 8,0 Вольт — Напряжение отпускания : 1.5-5.0 Вольт — Максимальный ток в силовой цепи : 30 Ампер — Активное сопротивление обмотки : 80+-10 Ом
Предохранители силовых цепей электронного блока управления (ЭБУ) двигателем.
Рядом с реле главное и реле электробензонасоса на дополнительных колодках крепятся два плавких ножевых предохранителя. На 10 ампер, красного цвета — для защиты силовой цепи ЭБУ идущей от выключателя зажигания, и на 20 ампер, желтого цвета — для защиты силовой цепи ЭБУ идущей от аккумулятора, цепи питания электробензонасоса и цепи нагрева датчика кислорода.
Необходимость защиты и периодического обслуживания реле.
Место расположения реле главное и реле электробензонасоса в моторном отсеке весьма противоречиво, с одной стороны к ним хороший доступ, а с другой — на них там постоянно воздействует конденсат или дождевая вода которая проникает через зазор между кузовом и задней частью капота. Реле практически утоплены в толстой шумоизоляции и прямо через нее прикручены своими кронштейнами к панели.
Вода и конденсат стекающие по шумоизоляции попадают на колодки, в контакты реле и предохранителей, которые начинают быстро корродировать и соответственно не обеспечивают хороший контакт или вообще выходят из строя. Для защиты и ослабления негативного воздействия на реле и предохранители желательно как то их отодвинуть от шумоизоляции, например взяв винты большей длины и заново закрепив их через толстые резиновые шайбы, или вообще — изготовить для них какой то защитный кожух.
В любом случае, эти реле вместе с предохранителями надо снимать хотя бы раз в год и зачищать их контакты от возникшей коррозии, это напрямую повлияет на работу двигателя, ощутите сразу, особенно когда он будет работать на холостых оборотах.
Диагностика неисправностей связанных с реле главное и реле электробензонасоса Уаз Хантер.
Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса, другие внешние признаки неисправности их самих или их электрических цепей, способы устранения неисправностей, а также аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса Уаз Хантер подробно рассмотрены в следующем материале.
Защита узлов бортовой электросети от перегрузки и короткого замыкания
Основная защита узлов и агрегатов, подключенных к бортовой электрической сети автомобиля «УАЗ Хантер», от перегрузки и короткого замыкания осуществляется 26-ю стандартными плоскими плавкими вставками.
Плавкие вставки конструктивно скомпонованы в две планки (БПР-13.02) и размещаются в салоне автомобиля. Спрятаны эти планки под приборной панелью, слева от рулевой колонки. Для того чтобы работать с предохранителями было удобно, вверху кронштейна для их крепления установлена лампа подсветки с выключателем.
Кроме того под капотом автомобиля на моторном щитке размещаются блоки силовых предохранителей ленточного типа:
Конструктивно блоки силовых предохранителей «УАЗ Хантер» между собой отличаются. Так, на модификациях УАЗ-315143 и УАЗ-315148 устанавливается блок БПР-4.03, в котором установлено 4 ленточных элемента:
БПР-4.03 обеспечивает защиту электрических цепей:
На всех остальных модификациях «УАЗ Хантер» используется блок предохранителей БПР-2Мз с двумя ленточными вставками:
Их назначение указано в таблице:
Информация! Верхняя крышка блоков БПР-2Мз и БПР-4.03 имеет специальный отсек, в котором находятся 4 запасных ленточных вставки необходимого номинала. Этот отсек закрывается планкой.
Кроме того, версии «УАЗ Хантер» с дизельным двигателем ЗМЗ-51432 CRS, дополнительно оснащаются блоком реле и предохранителей М150:
Защита от перегрузки и короткого замыкания
Важными элементами защиты узлов и агрегатов, агрегируемых с бортовой сетью автомобиля, являются 26 плавких вставок. Предохранители объединены в два компактных блока, которые размещены в салоне УАЗа-«Хантер». Они установлены в левой части рулевой колонки. Для облегчения эксплуатации элементов предусмотрена подсветка с выключателем, смонтированная в верхнем отсеке крепежного кронштейна.
Под капотом транспортного средства предусмотрены предохранители ленточного типа. Их место – моторный щиток. По конструкции блоки силовых реле между собой разнятся. На моделях 315143/315148 – это система типа БПР-4.03 (с четырьмя ленточными элементами), а прочие модификации оснащаются конструкцией БПР-2Мз с парой ленточных вставок.
Историческая справка
Традиционно УАЗ 469 выпускался в двух вариантах:
-
Грузопассажирская версия
— 7 мест и 100 кг багажа; -
Командирская версия
– 2 места для пассажиров и 600 кг багажа.
Отраслевая нормаль 1945 года
Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:
- Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
- 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.
Отраслевая нормаль 1966 года
Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.
Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:
- автомобилю был присвоен четырехзначный номер — 3151;
- согласно новой системы, автомобиль может называться в документации как УАЗ 3151.
Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение — УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.
Руководство по эксплуатации Уаз Хантер (Уазик)
Скачать полное руководство по эксплуатации Уаз Хантер (Уазик) можно здесь — тыц!
В этой статье представлен блок предохранителей УАЗ Хантер 315195, 315148, 31519, 315194, 315196, 315143, 3153 . Описание каждого предохранителя сведено в таблицу. В ней указано, какую электрическую цепь или устройство оберегает конкретный предохранитель .Показаны места установки блока предохранителей и реле УАЗ Хантер 315195, 315148, 31519, 315194, 315196, 315143, 3153.
Два модуля блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки.
Обозначение на схеме: 1 — корпус блока предохранителей; 2 — F1-F26 -плавкие предохранители (см. таблицу)
На левой боковине панели передка со стороны водителя расположен кронштейн с реле.
Обозначения на схеме:
- К1 — реле ближнего света;
- К2+ — противотуманок;
- К3 — реле дальнего света;
- К4+ — реле стеклоочистителя заднего стекла;
- К5 — реле задней противотуманки;
- 1 — розетка;
- 2 — прерыватель указателей поворота;
- 3 -прерыватель стеклоочистителя;
- 4 — кронштейн.
На авто УАЗ-315148 смонтирован модуль реле и предохранителей, установленный справа под капотом автомобиля
Обозначения на схеме:
- К1 — реле стартера;
- К2 — реле главное 2;
- К3 — реле главное 1;
- К4 — реле подогрева горючки;
- F1-F9 — плавкие предохранители (см. таблицу)
На автомобиле УАЗ-315195 установлен блок силовых плавких предохранителей, состоящий из двух штук. Эти предохранители размещены на щитке передка, под капотом.
Обозначение на рисунке вверху: 1 — 2 — плавкие предохранители (см. таблицу)

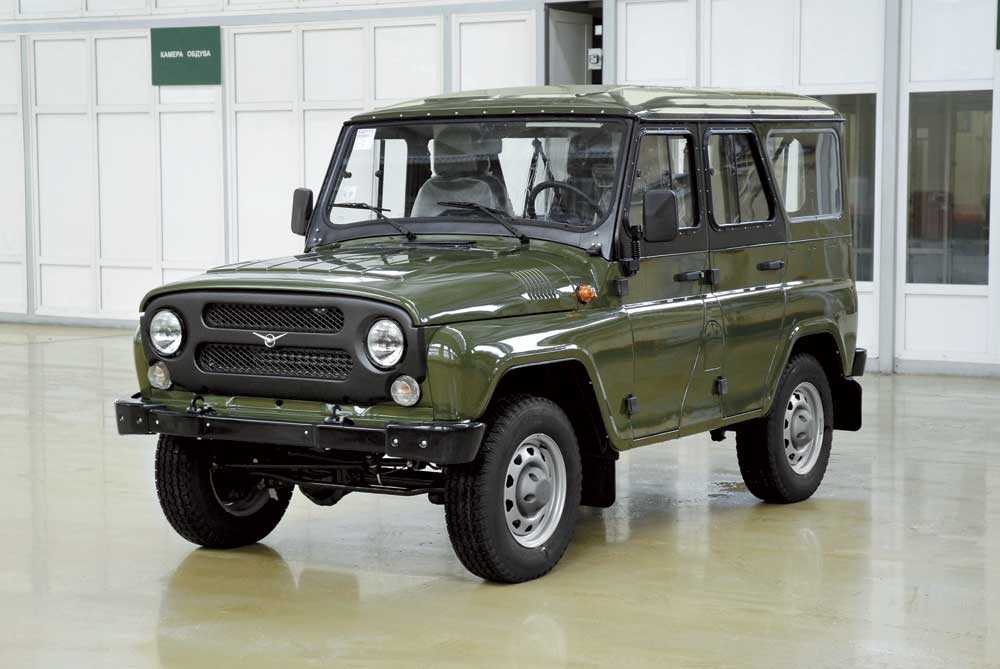

В 2003 году Ульяновский автозавод выпустил первую серию машин УАЗ-315195, базой для которых послужил легендарный 469 уазик. Новая модель имела целый ряд конструктивных отличий, в частности на УАЗе «Хантер» был полностью обновлён блок предохранителей.
Какие характеристики имеет генератор
Салонный блок
Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.
До 2007 года
Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.
Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.
До 2011 года
Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.
После 2011 года
Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.
В результате модификации машина стала экономнее и немного мощнее.
УАЗ 31519 Предохранители и реле
ПРЕДОХРАНИТЕЛИ
Предохранители разрывают цепь при случайных коротких замыканиях.
| Главные предохранители расположены в колодке со стороны водителя. Для доступа к предохранителю откройте крышку колодки. |
| Дополнительные плавкие предохранители и прерыватели смонтированы в монтажном блоке, который расположен внутри моторного отсека. |
| Перегоревший предохранитель (2) можно опознать по расплавленной токовой нити (1 – исправный предохранитель). |
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
Цветовая маркировка
| Оранжевый |
5А |
| Красный |
10А |
| Синий |
15А |
| Желтый |
20А |
| Прозрачный или белый |
25А |
| Зеленый |
30А |
РЕЛЕ
В системе электрооборудования автомобилей применяются реле, которые используются
как для замыкания и размыкания цепей с большим током, так и для работы в режиме
таймера.
Реле смонтированы рядом с колодкой предохранителей в салоне и в отдельном блоке,
расположенном в моторном отсеке. Расположение остальных реле зависит от модели
автомобиля.
Реле указателей поворота и аварийной сигнализации на большинстве автомобилей
смонтировано на кронштейне под нижней панелью со стороны водителя.
Над блоком указателей поворота смонтировано реле звуковой сигнализации, напоминающий
о включенных фарах.
Реле ABS-системы находится на релейной стойке в моторном отсеке.
Если при отказе цепи, которой управляет реле, не прослушиваются
характерные щелчки, то неисправно само реле. В противном случае следует искать
неисправность в самой цепи, или цепи управления реле. В этом случае рекомендуется
заменить реле на заведомо исправное, в точности соответствующее заменяемому.
Реле достается из разъема, предварительно отключите соответствующую цепь.
Где Находится Блок Предохранителей Уаз Буханка
Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.
Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.
Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.
Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:
- Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
- Как устроена электросхема автомобиля УАЗ Буханка?
- Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
- Ремонт монтажного блока.
Основная информация
Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.
Блок предохранителей автомобиля УАЗ Буханка
состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.
В случае если вы примите решение снять линейки предохранителей
, то вам необходимо будет отключить аккумулятор.
К основным элементам электронной схемы относятся:
- Аккумуляторная батарея;
- Электронный насос топлива;
- Фильтр очищения топливной смеси;
- Форсунки;
- Блок руководства двигателем;
- Электронная катушка зажигания;
- Свечки зажигания;
- Датчик холостого хода;
- Датчик коленчатого валика;
- Датчик заслонки воздуха;
- Тахометр;
- Моторчик вентилятора, охлаждающего радиатор;
- Управляющее реле электронного двигателя вентилятора;
- Индикатор, контролирующий работоспособность двигателя;
- Разъем диагностики.
Блок предохранителей на УАЗ 3151 (дополнительный)
UAZ
Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .
Капитальный ремонт проводки УАЗ Буханка
Приглашение .

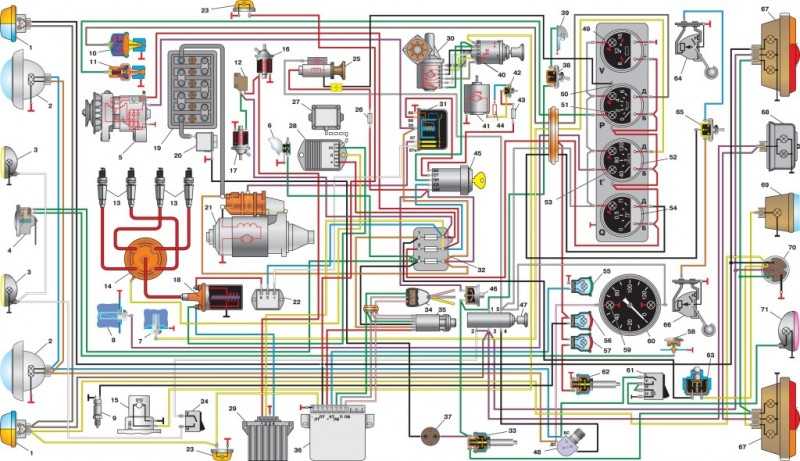

Электросхема УАЗ Буханка
При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.
Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.
То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.
Как правильно проводится снятие и установление монтажного блока?
Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:
- Отсоединяем проводок от минусовой клеммы аккумулятора;
- Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
- Сдвигаем резиновый чехол;
- Отсоединяем верхнюю колодку жгута проводки от блока;
- Отворачиваем 2 гаечки, которые закрепляют блок;
- Вынимаем блок из отсека, который расположен перед ветровым стеклом;
- Отсоединяем от блока нижние колодки жгутов проводки;
- Устанавливаем предохранители и реле в обратном порядке.
Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:
- Снимаем монтажный блок;
- Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
- При помощи отвертки открываем нижнюю крышечку;
- Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
- Устанавливайте монтажный блок в обратном порядке.
Блоки в салоне
Блок предохранителей
Он находится под панелью, немногим выше рулевой рейки.
Фото — схема
p, blockquote 7,0,1,0,0 —>
| 1 | 25А Резерв |
| 2 | 5А Габаритный свет правая сторона |
| 3 | 7,5А Ближний свет правая сторона |
| 4 | 10А Дальний свет правая сторона |
| 5 | 7,5А Противотуманная фара правая |
| 6 | 5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы |
| 7 | 7,5А Стоп-сигналы |
| 8 | 10А Указатели поворота в режиме аварийной сигнализации |
| 9 | 20А Звуковой сигнал |
| 10 | 7,5А Фонари освещения номерного знака, подсветка приборов, переключателей |
| 11 | 15А Прикуриватель |
| 12 | 5А Задний противотуманный фонарь |
| 13 | 10А Радиооборудование |
| 14 | 25А Резерв |
| 15 | 5А Габаритный свет левая сторона |
| 16 | 7,5А Ближний свет левая сторона |
| 17 | 10А Дальний свет левая сторона |
| 18 | 7,5А Противотуманная фара |
| 19 | 5А Фонарь света заднего хода левая |
| 20 | 7,5А Указатели поворота в режиме указателей поворота |
| 21 | 10А Отопитель |
| 22 | 20А Электродвигатель стеклоочистителя, омыватель ветрового стекла |
| 23 | 7,5А Плафоны освещения, подкапотная лампа |
| 24 | 15А Резерв |
| 25 | 5А Приборы и сигнализаторы |
| 26 | 10А Дополнительный насос системы отопления УАЗ 315148 |
Блок реле
Находится под панелью, возле левой стоки.
Обозначение
p, blockquote 12,0,0,0,0 —>
- реле включения ближнего света фар
- реле включения дальнего света фар
- реле включения противотуманных фар
- реле очистителя стекла двери задка
- реле включения заднего противотуманного фонаря
- реле очистителя ветрового стекла
- реле-прерыватель указателей поворота
Замена испорченного электро-предохранителя
Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.
Для замены необходимо:
- Найти с левой стороны от водительского колеса блок электропредохранителей;
- Демонтировать защитную крышку с установленным на нее фиксатором;
- Включить плафон освещения, установленный в верхней части изделия;
- Используя электрическую схему определить, какой электропредохранитель подлежит замене;
- Демонтировать неисправное изделие из посадочного места;
- Подобрать новое изделие идентичное по номиналу;
- Установить новое изделие в ячейку;
- Проверить работоспособность цепи питания;
- Установить крышку на посадочное место.
Для замены силового электро-предохранителя следует:
- Открыть моторный отсек автомобиля;
- Найти на щитке отсека силового агрегата блок силовых изделий;
- Демонтировать защитную крышку;
- При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
- Открутить гайки крепления пластины;
- Демонтировать испорченное изделие;
- На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
- Установить деталь на шпильки крепления;
- Закрепить пластину гайками до упора.
ВАЖНО: Гайки силовых электропредохранителей должны быть надежно закреплены. Ослабление гаек ведет к ухудшению контакта и перегреву изделия
Где находится реле индикатора?
Схема электрооборудования Уаз Хантер моделей 315195-023, 315195-123, 315195-025, 315195-125, выпуска до 2010 года.
Электрооборудование автомобилей Уаз Хантер моделей 315195-023, 315195-123, 315195-025, 315195-125, выпуска до 2010 года, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей соединены с кузовом автомобиля, который выполняет функции второго провода. Номинальное напряжение в бортовой сети — 12 Вольт. Схема электрооборудования представлена ниже.
Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный замок зажигания, включающий в себя контактную часть и механическое противоугонное устройства с замком.
Выключатели наружного освещения и фар противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели дальнего света фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через отдельные электромагнитные реле.
Особенности эксплуатации электрооборудования Уаз Хантер.
— Любые работы с электрооборудованием автомобиля должны проводится только при отключенной аккумуляторной батарее. — Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.
— Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.
— При замене предохранителей запрещается использовать отвертки и металлические инструменты, поскольку это может привести к короткому замыканию в цепях электрооборудования.
— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.
— Чтобы не вышли из строя диоды выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 Вольт, без отсоединения проводов от генератора. — Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе снятом с автомобиля, при отсоединенных от диодного блока выводах обмотки статора.
— При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и выводов генератора и блока управления двигателем.
— Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными. — Регулярно очищайте от окислов и грязи клеммы аккумуляторной батареи и наконечники проводов.
— При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода электрооборудования автомобиля от клемм аккумулятора.
Знакомьтесь УАЗ 452
Предохранители УАЗ «Хантер»: что это и для чего используются
Любой автомобиль в XXI веке буквально нашпигован разного рода электроникой. Чтобы обеспечить стабильную работу этой сложной системы, ведь автовладельцы эксплуатируют свою машину не всегда в благоприятных условиях и под различной нагрузкой, на все авто устанавливаются предохранители. По факту единственная задача этих устройств — защитить электропроводку от короткого замыкания и перегрузок.
Работает всё довольно просто. Установленный в сеть предохранитель представляет собой своеобразный выключатель, через который ходит ток определённой номинальности. Допустим, элемент имеет номинал 15 А, если через него ходит ток силой 5 или 10 А, система будет функционировать стабильно. А вот если показатели силы тока регулярно превышают максимально заданное значение (например, вместо 15 будет 20 А), встроенная внутрь предохранителя нить перегорит, сеть разомкнётся — короткого замыкания не произойдёт. То есть вся проводка и электронные устройства, подключенные к цепи, не пострадают.
Предохранитель бензонасоса, прикуривателя, лампы габаритных огней или других потребителей электричества на УАЗе «Хантер» имеет очень компактный размер и состоит из следующих компонентов:
- корпус (обычно пластиковый, редко металлический или керамический);
- контактная группа, с помощью которой устройство подключается к сети;
- рабочий (плавкий) элемент — пластина или нить, разобщающая цепь, если превышена допустимая нагрузка или возникло короткое замыкание.
Для электроцепей, таких как электродвигатели стеклоподъёмника, вместо предохранителей устанавливают тепловые реле.
Схема предохранителей УАЗ Хантер
Блок предохранителей автомобиля УАЗ Патриот
Электроснабжение и запуск силового агрегата
Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.
Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:
- Катушка высокого напряжения;
- Распределитель зажигания;
- Свечи зажигания;
- Электроклапан холостого хода;
- Выключатель принудительного холостого хода;
- ЭБУ холостого хода;
- Коммутатор.
Что делать, если при последующих попытках завести автомобиль ничего не появляется?
Описание предохранителей на УАЗ Патриот
Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.
Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.
Салонный блок имеет несколько модификаций, зависящих от года выпуска:
- в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
- затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
- на смену ему пришел полностью переработанный блок с другим расположением деталей.
Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.
Расположение предохранителей
Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.
Схемы по расположению
Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.
Модуль собственной разработки описывается шестью рядами:
- первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
- следующие две содержат по 3 реле К1-К6;
- затем идет ряд, где находятся К7-К10 и F26-F30;
- завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.
Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:
- все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
- затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
- завершает схему ряд с деталями К8 и К9.
Средняя стоимость
Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.
