Система охлаждёния ваз 2114

Замена насоса

Для замены насоса необходимо открутить три болта, которыми он крепится к блоку двигателя. Но следует учитывать, что при снятии могут возникнуть небольшие трудности. Чаще всего к нему прилипает тело. Поэтому рекомендуется слегка постучать по корпусу помпы, стараясь не повредить важные элементы, составляющие систему охлаждения ВАЗ 2114.

После снятия помпы необходимо тщательно очистить всю поверхность в мотоблоке, чтобы не возникло проблем при установке новой. Можно использовать силиконовый герметик, который наносится на паронитовую прокладку тонким слоем с обеих сторон

Обратите внимание на посылку. Помимо помпы, в комплекте должны быть болты с гравированными шайбами ​​и прокладка

Схема устройства печки ВАЗ 2114

1. Заслонка управления печкой.
2. Один из кожухов отопителя.
3. Тяга на регулировку подачи воздуха в ноги.
4. Прокладка для радиатора. (внутренний).
5. Уплотнитель. .
6. Пластиковая обшивка вентилятора.
7. Колесо нагнетания потоков воздуха.
8. Заслонка на лобовое стекло.
9. Воздухопровод на обогрев лобового.
10. Воздухопровод сопла (бокового).
11. Канал обдува левого пассажира.
12. Тяга на регулировку подачи воздуха лобового.
13. Центральные воздуховоды.
14. Заслонка на обдув ног.
15. Правый кожух отопителя.
16. Рукоятка для управления отопительной системой.
17. Тяга кранчика.
18. Тяга заслонки.
19. Подача воздуха на ветровое стекло.
20. Рукоятка на ноги.
21. Крепление рычагов регулировки.
22. Скоба держателей кожухов.
23. Воздуховод вентиляции внутри.
24. Окно отопителя.
25. Заслонка отопителя.
26. Рычажок заслонки.

Неисправности в системе охлаждения

Как правило, из-за неисправностей в охлаждающей системе двигатель перегревается, а это приводит к его поломке. Неисправным может быть любой из элементов.

1. Может течь. Возможна протекание через алюминиевые трубки, пластмассовые бачки. Нередко отламывается пластмассовый отвод под обратный шланг расширительного бачка.
2. Может забиться, и по этой причине будет греться двигатель.

Патрубки.Из-за них происходит течь тосола по причине того, что патрубок:

Термостат.В зависимости от того, насколько неправильно срабатывает клапан в термостате, ДВС может:

1. Перегреваться (в этом случае тосол «выкидывает» через расширительный бачок).
2. Не разогреваться до рабочей температуры. Как следствие, автомобиль плохо едет, а в холодную погоду в салоне машины холодно.

Водяной насос(три основные проблемы):

1. Шум и люфт в подшипниках. С таким дефектом ездить долго не стоит, насос может заклинить или развалиться.
2. Течь жидкости через контрольное отверстие. Тоже сигнализирует о скорой «кончине» детали.
3. Обрыв крыльчатки. При таком дефекте двигатель очень быстро перегревается.

Неисправный вентилятор также приводит к перегреву ДВС.

Могут быть неисправны или плохо затянуты хомуты. Случается, тонкие шланги забиваются мусором («обратка», подогрев дроссельной заслонки).

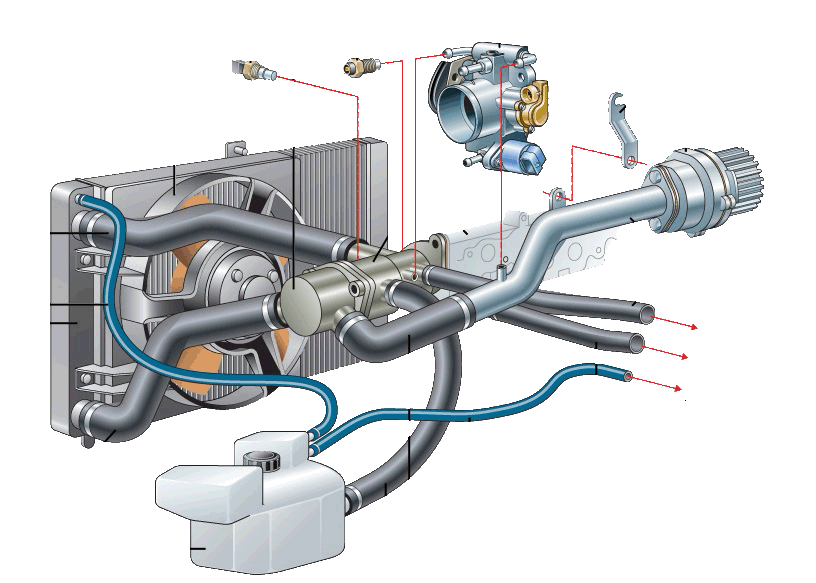

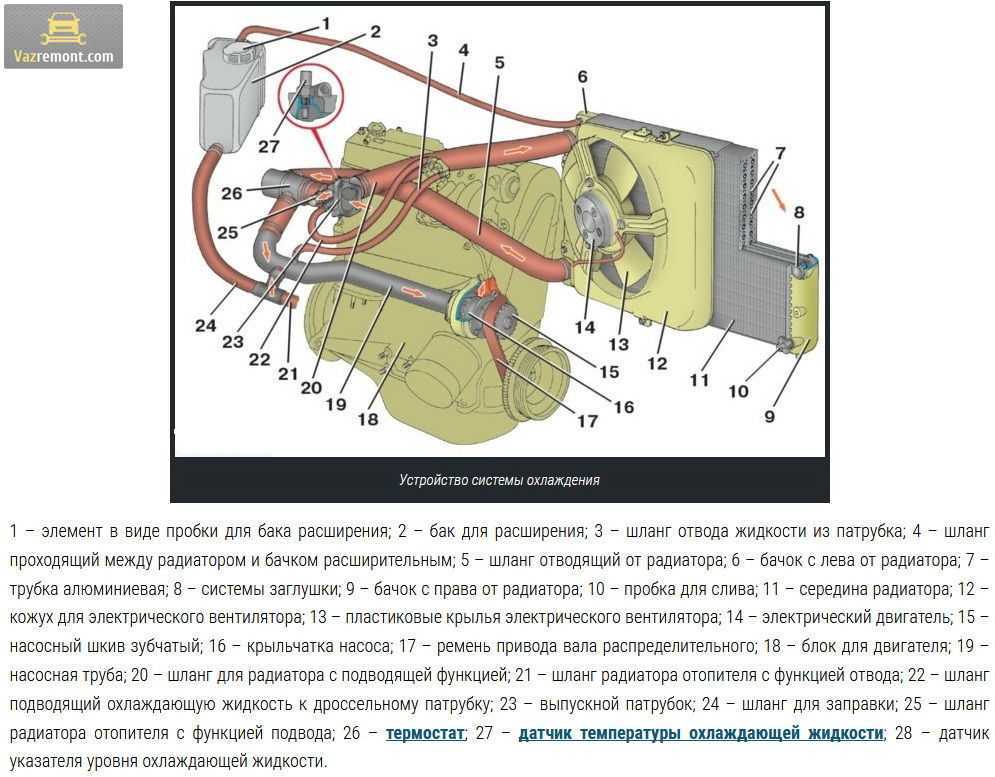

Схема системы охлаждения ВАЗ 2114

Водяной насос или помпа начинает вращение при работе газораспределительного механизма. Он отвечает за то, чтобы антифриз постоянно и в нужном объёме циркулировал по системе. Патрубки. По ним происходит движение ОЖ. В СО входят следующие патрубки и их комплекты:

• Основные верхние и нижние патрубки;
• Металлическая труба от помпы;
• Обратный шланг, идущий от расширительного бачка к радиатору;
• Два шланга, обеспечивающие разогрев заслонки дросселя.

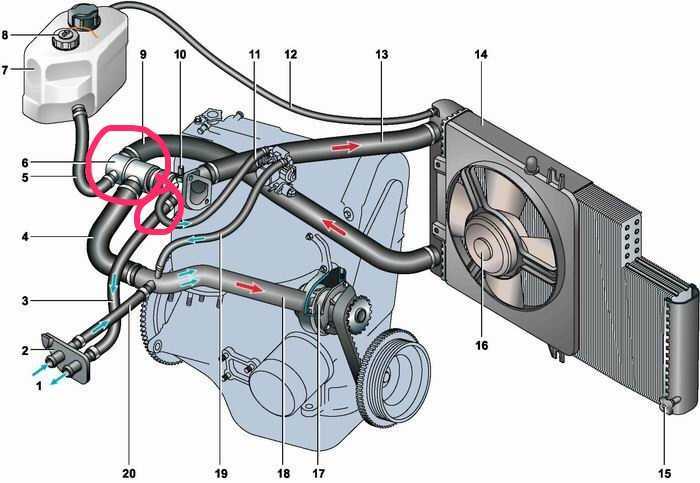

Термостат. Он корректирует режим движения тосола по шлангам в зависимости от температуры и работы силового агрегата. Деталь отвечает за поддержание нужной температуры, предотвращая перегрев или недостаточный прогрев мотора. Вентилятор охлаждения. Эта деталь электрическая. Она установлена на плоскости радиатора. Элемент приводится в действие электромотором. Вентилятор подаёт воздух, обеспечивая быстрое остывание поверхности. Он включается и выключается на основании показания датчика, показывающего температуру антифриза. Расширительный бачок. В него заливается необходимое количество охлаждающей жидкости. За её уровнем требуется регулярно следить. При недостатке тосол нужно доливать. А примерно раз в 2-3 года он нуждается в замене. Также в СО входят датчики температуры и уровня ОЖ, радиатор отопителя или печки и иные элементы. Если вентилятор сработал, в бачок через обратный шланг затекает ОЖ. Это позволяет снизить давление в системе. Крышка расширительного бачка. В пробке установлены особые клапана для снижения давления в системе. Избыточное давление воздуха возникает в ней при движении тосола.

Когда двигатель прогреется до нужной рабочей температуры, термостат должен открыться. После этого начинается циркуляция ОЖ по большому кругу.

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115. 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов

Замена датчика температуры охлаждающей жидкости ВАЗ 2115

Частично сливаем охлаждающую жидкость из блока цилиндров

Отсоединяем провод от датчика температуры (для наглядности термостат снят).

Проблемы с термостатом

Датчик термостата отвечает за поддержание необходимой температуры системы. Он позволяет закрыть доступ охлаждающей жидкости внутрь радиатора, пока двигатель не нагреется до оптимальной температуры. Она составляет около 90 градусов по Цельсию.

При достижении температурного показателя в 95 градусов по Цельсию, жидкость начинает идти через термостат. За счет работы данного агрегата, двигателю требуется минимум времени и ресурсов для разогрева. Термостат находится между радиатором и двигателем.

Чаще всего встречаются два вида неисправностей.

1. Клапан закрывается. Если двигатель не прогрет, обороты удерживаются с трудом. Он попросту может заглохнуть.
2. Клапан открывается. В период морозов эксплуатировать автомобиль можно, однако требуется включать отопление на максимальные обороты. В противном случае силовой агрегат попросту перегреется.

Если вам не удается сдвинуть клапан во время ремонта термостата, не бойтесь слегка ударить по корпусу простой отверткой. Это позволит решить распространенную проблему.

При полноценной разборке термостата герметично закрываются патрубки, что позволит не допустить утечку охлаждающей жидкости. Только после этого можно приступать к работе.

Успешно выполнив ремонт термостата, настоятельно рекомендуем заменить старую охлаждающую жидкость на новую. Особенно, если речь идет о тосоле.

https://youtube.com/watch?v=qX3qBD0IXFI

Вообще выбор между тосолом и антифризом не должен становиться проблемой для вас. Выбирайте антифриз. Он хоть и стоит дороже, зато служит дольше, позволяет минимизировать возможные проблемы с износом охлаждающей системы. Мнимая экономия за счет тосола не зря так называется. В будущем вы заплатите куда больше за устранение тех поломок, к которым привело использование тосола.

 Загрузка …

Радиатор печи из меди

Показатель теплоотдачи меди равен 389, 6 Вт./ (м. Град). Данному материалу требуется много времени для нагрева, но при этом остывает он медленно. Внутри располагается значительно меньше ребер, в отличие от радиатора из алюминия. Ширина каналов маленькая, что является причиной их быстрого забивания. На холостых оборотах двигателя, текучесть очень низкая

Все это объясняет самую распространенную проблему – это холодный воздух из печки автомобиля отечественного завода.Но при этом, в случае возникновения течи, медный радиатор подлежит ремонту.Немало важно и то, что в последнее время производители стали использовать медь не в чистом виде при изготовлении радиаторов, а окрашенную. Это ведет к снижению теплоотдачи

Промывка системы и замена охлаждающей жидкости

Ремонт, связанный с заменой охлаждающей жидкости на автомобиле «ВАЗ-2114» проводят, если:

• изменился цвет смеси в расширительном бачке. Обычно это происходит после 20 — 40 тысяч км пробега;
• проводился ремонт, потребовавший полного слива смеси.

В общем случае замену охлаждающей жидкости проводят в следующем порядке:

1. 1. Полностью сливают охлаждающий раствор. Для этого нужно открыть все пробки и краники, а также снять крышки радиатора и расширительного бачка. Сливают смесь только после того, как двигатель остыл (В горячем двигателе температура раствора может быть более 100 градусов Цельсия).
2. 2. Промывают охлаждающую систему дистиллированной или чистой водой. Начинают процедуру промывки после того, как стечет вся старая смесь. Промывать блок двигателя и радиатор рекомендуется теплой водой. В противном случае рекомендуют, залив холодную воду, прогреть двигатель, а затем слить воду. По цвету воды определяют, насколько загрязнена система и повторяют процесс промывки пока вытекающая вода не станет чистой. Только после этого приступают к замене смеси.
3. 3. Заливают в систему новый охлаждающий раствор, предварительно перекрыв все пробки и краники. Вливают жидкость в бачок тонкой струйкой до достижения предельной отметки. Наличие воздушных пробок не допускается. Затем крышки расширительного бачка и радиатора закрывают. Для того, чтобы предотвратить высыхание резиновых патрубков, их нужно смазать силиконовой смазкой.
4. 4. Запускают двигатель и дают ему поработать на холостом ходу до тех пор, пока не включится вентилятор радиатора печки. После этого мотор можно заглушить и после остывания проверить уровень жидкости в бачке. Если уровень жидкости не изменился, значит все нормально и работа завершена. Если же уровень жидкости в бачке уменьшился, необходимо убедиться с помощью визуального осмотра, что нет подтеканий. Если их нет, то жидкость доливают, вновь запускают двигатель и повторяют проверку.

Частичный ремонт или полная замена радиатора

Ниже будет прописано во всех подробностях основные особенности, которые могут возникнуть в процессе выполнения ремонтных работ.

Промывка системы охлаждения

Но перед тем как начать замену радиатора сначала можно попробовать его целиком промыть СО движка на автотранспорте. Довольно таки часто оказывается, что промывка сильно помогает и мотор на авто перестаёт перегреваться.

Пошаговая инструкция как следует правильно промывку:

1. Автотранспорт для этого необходимо припарковать на идеально ровную поверхность.
2. Далее отворачивается верхняя крышка у расширительного бачка.
3. Потом сливается ОЖ, при этом открутив заранее нижнюю пробку.
4. Следующим этапом должно последовать скручивание водяной заглушки с бака цилиндров.
5. Она проходит между движком и вентилятором около стартера, потом из него сливается антифриз.
6. В центральную систему вливается вода, и в последующем закручиваются крышки.
7. После выполненных действий двигателю нужно дать определённое время машине поработать и в конце вылить воду из бачка. Если она очень грязная, то данную процесс следует повторить в той же последовательности. По необходимости при большом загрязнение промывку проводят неоднократно, пока вода не станет чистой.
8. После промывания в бачок вливается свежая охлаждающая жидкость. Не следует забывать, что на ВАЗ 2114 СО составляет 7,8 литра и весь общий объём тосола не помещается — это означает только одно в ней возникла заглушка из воздуха. Чтобы избежать перегрева двигателя, её необходимо максимально заправить всю ёмкость.
9. Большинство профессионалов настаивают совершать промывание на не разогретый движок. Это нужно, чтобы впоследствии не обжечься об антифриз. С одной стороны если посмотреть, то это лучший вариант. Но существует одно “ Но”, на не разогретый движок грязь, которая в нем скопилась, осядет на стенках и вероятность добиться эффективного результата промывки окажется очень низкой.

Выполнять данные работы необходимо в водонепроницаемой одежде и специальных перчатках, но даже при таких само защитных действий, непригодные вещества нужно сливать очень аккуратно. Срок службы тосола и антифриза установлены производителями в рамках от 2-5 лет.

Замена радиатора

Но если промывка оказалась бесполезная, значит его следует заменить и сделать это не сложная задача.

• В 1-ую очередь снимается крышка расширительного бачка.
• Затем сливается тосол из самого радиатора и цилиндров. Перед этим необходимо позаботиться и взять ненужные ёмкости для слития в них старых веществ.
• Далее демонтируется корпус воздушного фильтра, ведь в последующем будет сильно мешать вытащить старый радиатор.
• Следующим шагом делается разъединение штекера от электро вентилятора, и нужно отвернуть 2 винта, которые его удерживают, и вынимается узел.
• Потом ослабляются хомуты со стороны, где удобнее это делать и в последующем отсоединяются патрубки.
• С верхней части вытаскиваются 2 винта, которые крепят его к основной кузовной рамке.
• Наклонив корпус в направлении к самому движку и в последствии с легкостью вынуть нужную деталь. Вот и всё снятие радиатора закончено.
• Обратная сборка производится в обратном порядке, после этого в бачок вливается свежий тосол и запускается движок.

Ремонт радиатора

1. Если срочно требуется съездить до нужного места только в экстренных случаях.
2. В том случае, когда из семейного бюджета не планировалась смена радиатора.

Все пластмассовые запчасти авто можно пройти специальной смолой эпоксидной или просто запаять. Но если протекание идёт через соты в такой ситуации можно прибегнуть к специальному химсоставу добавив в тосол и в дальнейшем закупоривают место протекания.

Но высока вероятность, что от такой химии, возможно усложнится протекание ОЖ по центральной системе.

И лишь, поэтому собственноручный ремонт считается очень дорогим, и времени тратится на это очень много. На сегодняшний день в магазинах можно приобрести дорогой вариант нового радиатора сделанный из меди — его намного проще отремонтировать.

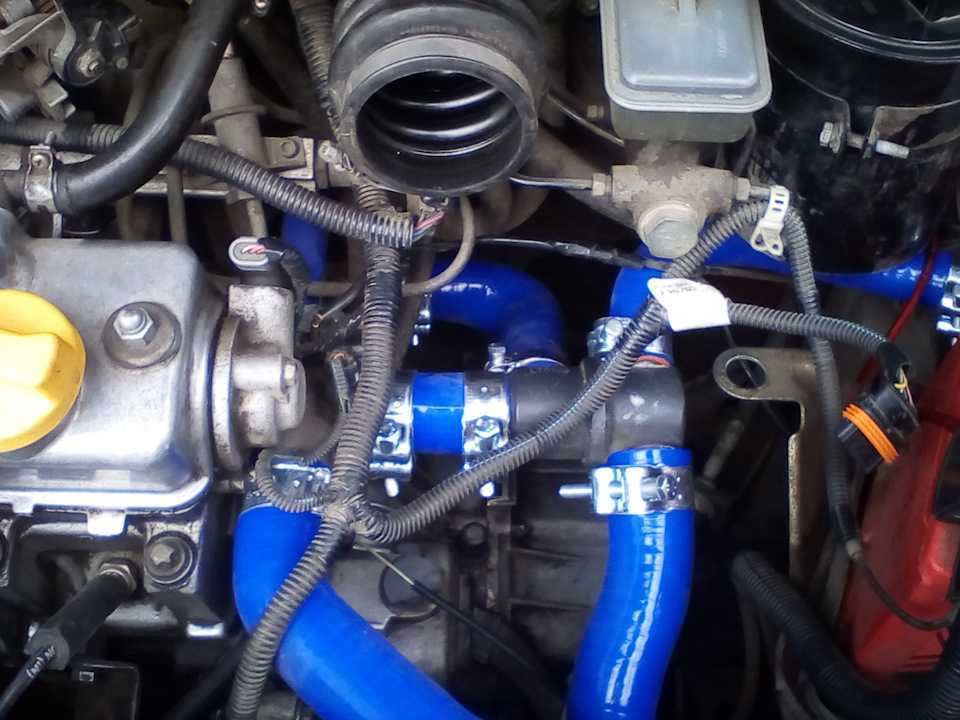

Замена патрубков

Произвести замену патрубков легко, сначала сливается старая охлаждающая жидкость. Потом ослабляются хомуты, и делается замена. Их можно приобрести в любом специализированном магазине, их продают комплектами, и при этом профессионалы рекомендуют делать замену стразу всех шлангов, которые входят в комплект.

http://luxvaz.ru/vaz-2114/48-sistema-ohlazhdeniya-inzhektornogo-dvigatelya.htmlhttp://vaz-remzona.ru/sistema-oxlazhdeniya-vaz-2114/http://provaz2114.ru/dvigatel/sistema-ohlazhdeniya-na-vaz-2114.html

голоса

Рейтинг статьи

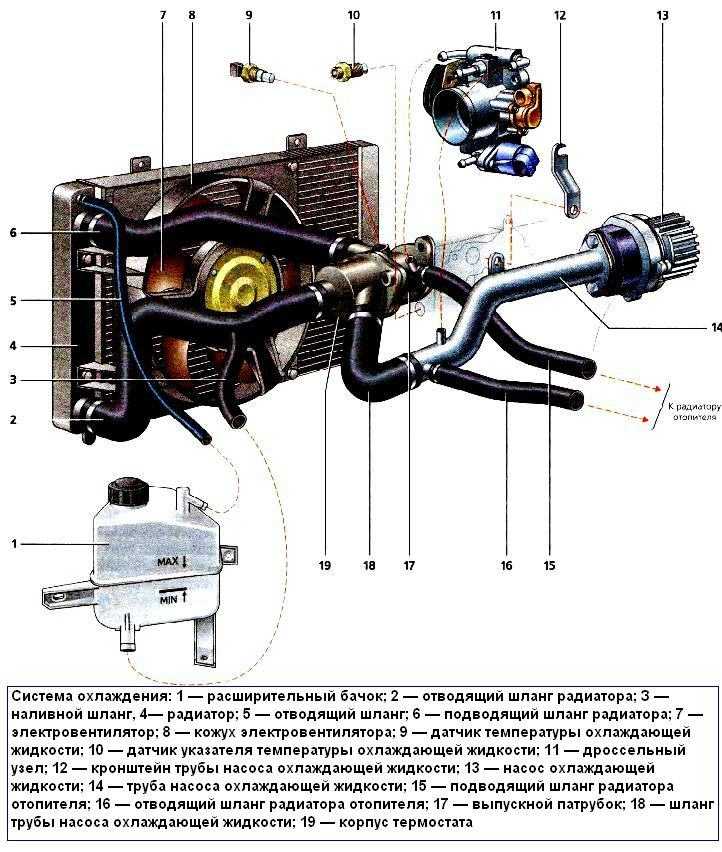

Как работает система охлаждения ВАЗ-2115

В ВАЗ-2115 встроена та же система охлаждения, что и в других авто инжекторного типа. Принцип действия основан на теплообмене, который происходит с помощью жидкости. В качестве последней может выступать тосол, охлаждающий антифриз, на крайний случай вода, хотя специалисты не рекомендуют использовать последний вариант.

Схема системы охлаждения, встроенная в ВАЗ-2115, состоит из следующих ключевых компонентов, обозначенных на фото:

• электродвигатель;
• насос – обеспечивает движение залитой жидкости по всей системе;
• радиатор;
• термостат – регулирует деятельность всех составляющих конструкции.

Важен также температурный режим, имеющийся в ВАЗ-2115. Если показатели превышают установленные 87 градусов, происходит следующее:

• клапан термостата приходит в действие и открывается;
• жидкость для охлаждения выходит на большой круг циркуляции, который предполагает проход по трубам через двигатель и охлаждение последнего;
• приходит в рабочее состояние вентилятор, он начинает подавать воздушный поток на решетку радиатора, а это способствует уменьшению температуры.

Среди всех компонентов охлаждающей системы специалисты называют самый важный, без которого целостный механизм не мог бы работать исправно – это клапан, идущий от термостата. Состоит деталь из технического воска, деформирующегося под определенными температурами. Именно так обеспечивается объем подачи охлаждающей жидкости, регулируется интенсивность остывания.

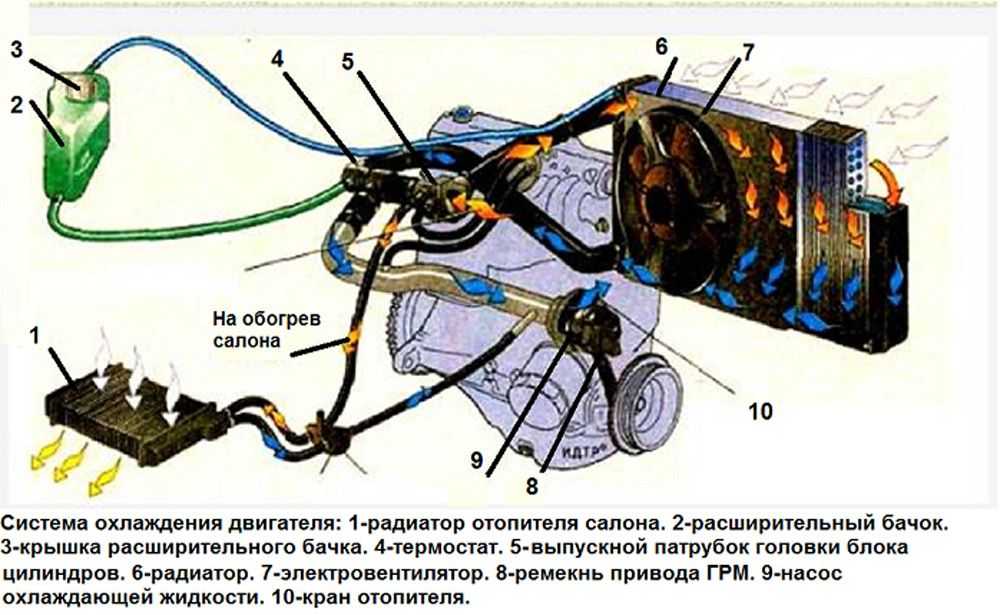

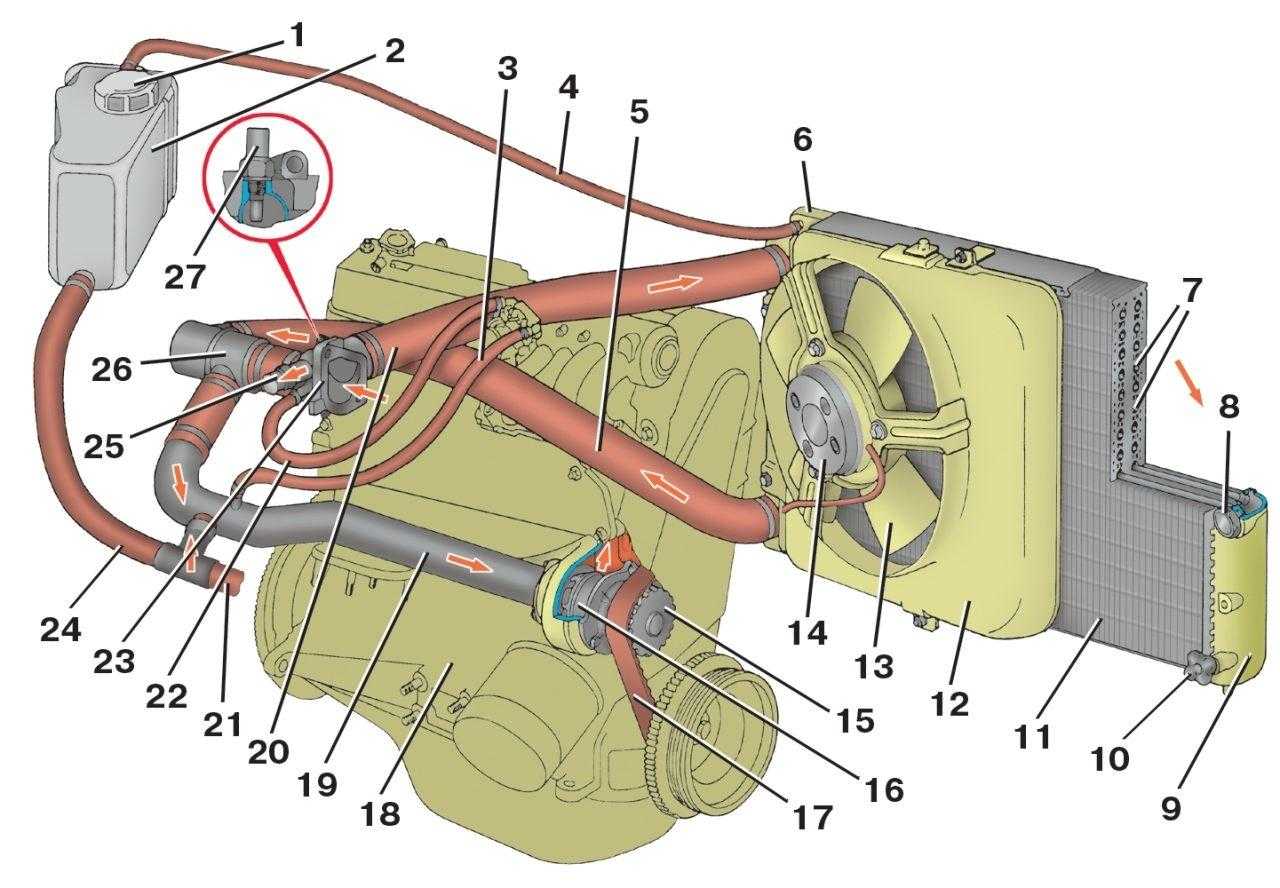

Упрощенная работа системы охлаждения ВАЗ 2114

ОЖ через патрубки попадает в водяную рубашку блока двигателя. В водяной рубашке происходит циркуляция ОЖ по малому кругу, до достижения двигателем (соответственно и ОЖ) температуры 95 градусов Цельсия.

В этот момент открывается термостат и через патрубки ОЖ, доставляется к радиатору. Радиатор производит отбор из ОЖ излишнего тепла. Излишки горячей ОЖ возвращается в расширительный бачок. Вся система охлаждения находится под большим давлением 1,2-1,8 атмосферы, за счет работы помпы и увеличения объема ОЖ вследствие нагрева.

Шаг 1. Лопнул патрубок

Поскольку патрубки являются «кровеносными сосудами» автомобиля, то выход из строя любого из них, повлечет потерю ОЖ. Такую неисправность хорошо видно на прогретом двигателе во время движения.

Появляется большое количество пара из-под капота. Лопнувший патрубок хорошо виден. Но бывают случаи, когда течь ОЖ небольшая

Тогда, в первую очередь, внимание следует обратить на сочленение патрубков с агрегатами автомобиля. При использовании ОЖ в виде тосола или антифриза в местах протекания остается характерный маслянистый налет

Шаг 2. Проблема с радиатором

Неисправность радиатора обнаружить крайне сложно. На месте протечки ОЖ иногда образуется большое количество накипи, мешающее увидеть место повреждения.

Следует обратить внимание на герметичность заливной пробки. Если с герметичностью все ОК, то для проверки потребуется компрессор с манометром или насос

Отсоединяем верхний патрубок и подсоединяем компрессор.

Патрубок необходимо заглушить. Создаем избыточное давление, смотрим, где появится течь. Демонтируем радиатор. Везем в специализированный сервис, где его еще раз проверят под давлением, найдут течь (может быть и не одну) и заварят специальным составом.

Шаг 3. Газы в расширительном бачке

Эта неисправность происходит из-за попадания отработанных газов (специфичный запах хорошо чувствуется в салоне автомобиля) в систему охлаждения под огромным давлением 90-96 КПа. Причина — неисправность прокладки между головкой клапанов и блоком цилиндров. Она обусловлена протеканием ОЖ из-под крышки расширительного бачка.

Проверка достаточно простая. Запускаем двигатель на непрогретой машине, снимаем крышку с расширительного бачка и резко нажимаем акселератор (в простонародье педаль газа). Если ОЖ резко поднимется, то прокладку необходимо заменить. Эксплуатацию автомобиля немедленно прекратить, до устранения проблемы.

Иногда крышка расширительного бачка, вследствие износа пружины, может не выдержать давления ОЖ.

Шаг 4. Серая эмульсия вместо масла

Если вы обратили внимание, что ваш автомобиль стал «троить», из выхлопной трубы выходит большое количество пара, который пахнет ОЖ. Количество ОЖ постоянно уменьшается и при проверке масляного щупа видно, что масло превратилось в эмульсию серого цвета

Все это говорит про неисправность охлаждающей рубашки блока цилиндров двигателя.

Эксплуатировать автомобиль в таком состоянии категорически не рекомендую! Помимо проблемы с системой охлаждения, нарушена смазка всех подвижных элементов двигателя, что легко приведет к его поломке.

Шаг 5. Тосол в салоне

Помимо охлаждения двигателя, ОЖ используется для обогрева салона автомобиля. При неисправности радиатора салона или подводящих к нему патрубков, — на пол вытекает большое количество ОЖ.

Неисправность очень неприятная, так как влечет за собой разборку практически всей передней части салона автомобиля.

Коды ошибок ВАЗ 2114 и 2115. Простая расшифровка

• Р1602 — говорит о проблемах с контроллером двигателя. Встречается достаточно часто. Лечится заменой проблемного узла;
• Р0340 (-Р0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
• Р0217 — может говорить о двух неисправностях. Первая это необходимость замены моторного масла, вторая перегрев двигателя.Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

• Р0101-Р0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена прибора;
• Р0116-Р0118 — отказ датчика температуры охлаждающей жидкости. Возможна проблема с проводкой, поэтому сначала желательно проверить цепь питания на датчик;
• Р0112-Р0113 такой код возникает при неисправности датчика указывающего температуру впускаемого воздуха. Часто возникает при коротком замыкании в проводке;
• Целый ряд ошибок (Р2122, Р2138,Р0222, Р2123, Р0223) сообщает о проблемах с контролем положения акселератора;
• Р0130-Р0134 — следует заменить датчик уровня кислорода в смеси. Перед этим проверяют состояние проводки, дающей питание этому датчику;
• Р0201-Р0204 — проблемы с форсунками. Возможен засор или замыкание. Обязательно проверьте провода подающие питание на них;
• Р0136-Р0140, такие коды говорят о неисправности в датчиках, контролирующих образование смеси в системе впрыска;
• Р0326-Р0328 — поломка прибора фиксирующего детонацию. Изредка может появляться при отказе блока управления двигателем;
• Р0351-Р0352, Р2301, Р2304 все эти показания говорят о неверной работе катушек зажигания, обычно при этих ошибках двигатель троит;
• Р0691-Р0692 — отказ первого реле вентилятора, работающего в охлаждающей системе;
• Р0485 — ошибочный сигнал напряжения, поступающий с вентилятора охлаждения;
• Р0693-Р0694, произошел отказ второго реле охлаждающей системы. При такой поломке возможно закипание антифриза и перегрев двигателя. Во избежание более сложной поломки нужно устранить проблему;
• Р0422 произошел отказ нейтрализатора, требуется замена узла;
• Р0560-Р0563 — нарушенное напряжение в бортовой сети, проверяется состояние аккумулятора;
• Р0627-Р0629 — ошибочный сигнал с датчика бензонасоса. Если при этом двигатель заводится, то проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск мотора.

AutoFlit.ru

Роль и функции радиатора системы охлаждения

Когда двигатель работает, происходит сжигание топлива, в результате которого выделяется большое количество тепла. Если этот тепловой поток не будет отводиться, то двигатель перегреется, что может привести к серьезным поломкам и даже повреждению.

Функция радиатора состоит в том, чтобы обеспечить охлаждение охлаждающей жидкости, которая циркулирует по системе охлаждения. Охлаждающая жидкость поступает в радиатор, где она обогревается теплом от двигателя. При этом радиатор излучает это тепло в окружающую среду.

Радиатор состоит из множества тонких трубок, которые имеют частые перегородки. Благодаря этой структуре поверхность радиатора увеличивается, что способствует более эффективному охлаждению охлаждающей жидкости.

Одной из проблем, с которыми может столкнуться радиатор, является загрязнение. В ходе эксплуатации радиатор может засоряться грязью, пылью и другими примесями, что ухудшает его охлаждающие свойства. Поэтому регулярное обслуживание системы охлаждения, включая промывку радиатора, является необходимым для поддержания нормальной работы двигателя.

Таким образом, радиатор системы охлаждения играет важную роль в поддержании оптимальной температуры двигателя ВАЗ 2114 инжектор 8 клапанов и предотвращает его перегревание, что обеспечивает надежную и долговечную работу автомобиля.

Особенности устройства печки ВАЗ 2114

Также к особенностям отопителя можно отнести следующие моменты:

• В системе используется антифриз или тосол – в качестве теплоносителя;
• Краник печки со временем может подтекать. Причина – отсутствие резиновых прокладок в его конструкции;
• Слабый или холодный обдув может сигнализировать о недостатке тосола.

Если из дефлекторов идет холодный воздух – избавьтесь от пробки в системе. В остальном же, своевременное обслуживание конструкции позволяет использовать климатическую установку без поломок.

Перегрев двигателя – нежелательная ситуация для любой модели автомобиля. Проблемы с охлаждением на ВАЗ 2114 должны решаться оперативно, т.к. повышение температуры выше нормы может привести к пробитию прокладки под головкой блока, а далее и к появлению трещин в самом блоке. Причин резкого повышения температуры двигателя бывает несколько, но одна из них – несрабатывание вентилятора охлаждения. Для ремонта своими руками нужно понимать, как выглядит схема вентилятора охлаждения ВАЗ 2114 (инжектор).

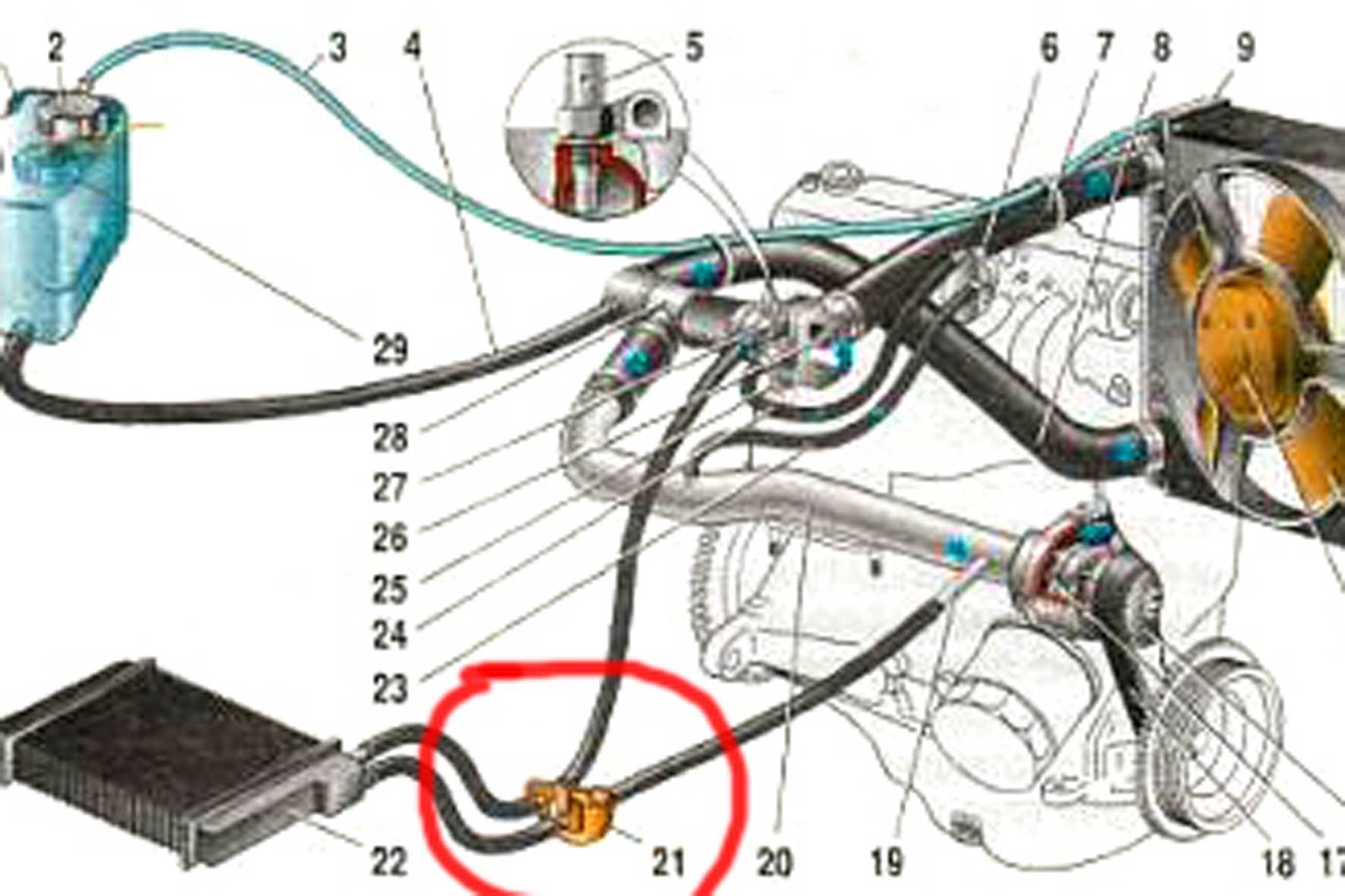

Ремонт крана печки

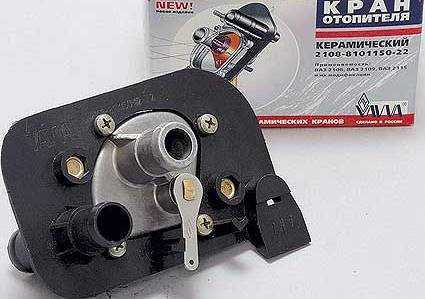

Отопительный кран Ваз

Рычаг отопителя (см. фото выше) используется для регулировки потока охлаждающей жидкости через радиатор отопителя. На моделях ВАЗ 2113, 2114, 2115 это тот же самый краник отопителя. Основные неисправности подъемника — окисление, заедание, утечка, в результате чего под ногами образуется лужа охлаждающей жидкости.

Почему кран протекает

• Весной закройте кран нагревателя и переведите регулятор в крайнее положение.
• С весны до осени мы не используем его, поэтому он заиливается.
• Зимой мы снова открываем его и включаем обогреватель, и в итоге кран протекает.
• Если это произойдет, его необходимо заменить.
• Помимо замены самого крана, осенью стоит заменить воздушный фильтр салона, так как он забивается листьями и поток воздуха ослабевает.

Какой кран выбрать

В магазине запчастей можно выбрать три типа кранов отопителя:

• Керамика
• Заводской (стандартный)
• Шаровой тип

• Корпус керамического крана выполнен из обычного пластика, а запорный механизм состоит из двух керамических пластин.
• Стоимость фабрики составляет от 80 до 100 рублей. Принцип действия которого основан на резиновой мембране. Как показывает практика, он ненадежен, подвержен приступам и устанавливается только тогда, когда под рукой нет ничего лучшего.
• Двигаемся дальше — шаровой кран. Принцип его работы основан на использовании шарика с отверстиями вместо диафрагмы, как во втором варианте. Он подвержен окислению, но гораздо более надежен, чем заводской кран.
• Керамический кран — самый надежный из вышеперечисленных, и мы рекомендуем его установку во избежание ненужных проблем.
• Единственным недостатком является то, что керамический кран имеет меньшую скорость потока и, следовательно, меньшую теплоотдачу. Оказалось: керамический кран — самый надежный, но нагрев при его использовании слабее.

Где располагается кран печки

Кран отопителя расположен под консолью (внутри). Снимите боковую панель возле ног пассажира. К нему ведут две ветки. Для замены крана не нужно снимать приборную панель или сливать воду. Но в этом случае вам следует лечь вниз головой и некоторое время возиться. Для замены крана радиатора вам понадобятся:

• Новый радиаторный кран
• Крестовая отвертка
• Хомут 16×23 мм
• Емкость 5 л и более
• Охлаждающая жидкость
• гаечный ключ 10 мм
• Тряпка

Процедура промывки

Если ваш автомобиль очень старый, то данная процедура может привести к забиванию радиатора, печи и термостата. Не стоит использовать и присадки.1. Произведите слив старой жидкости;2. Закройте пробки.3. В бачок влейте дистиллированную воду.4. Заведите машину, прогрейте двигатель.5. Подождите десять минут, пока он работает на оборотах 2500-3000 оборотов. Но не перегрейте при этом двигатель.6. Заглушите мотор. Спустя минут 10, необходимо снова слить воду, сделать ее оценку. Если она грязная, то процедуру нужно повторить несколько раз, пока она не станет чистой.Процедура залития антифриза.1. Плотно закрутите пробки.2. Открутите на дроссельном узле шланг. См. Рисунок.3. Влейте новую жидкость.4. Лить нужно, пока жидкость не начнет течь из шланга.5. Шланг нужно установить обратно, закрепить его с помощью хомута.6. До отметки с максимальным значением нужно долить антифриз.7. Бачок нужно закрыть.8. Завести машину и печку.9. Прогреть ее и заглушить.10. Если нужно произвести долитие.

Если при работе двигателя на рабочей температуре, воздух из печки прохладный, то это означает, что остался воздух в системе охлаждения.

Ремонт радиатора

В некоторых случаях радиатор можно отремонтировать, потому покупать новую запчасть вам не придется.

Преимущественно ремонтные работы заключаются в устранении протечек, которые возникли в результате появления дефектов, трещин и пробоин.

Чаще всего жидкость вытекает в местах стыка пластиковых и металлических деталей. При небольшой утечке можно внутрь радиатора залить специальную жидкость с охлаждающей смесью. Благодаря особому составу, данное средство закупорит дефекты, вызвавшие утечку. При серьезных повреждениях ремонт уже не спасет ситуацию, придется все равно менять радиатор.

Статья в тему: Диагностика и замна датчика вентилятора на ВАЗ 2114

Для проверки герметичности радиатора можно провести простой опыт в домашних условия.

1. Наберите в ванную достаточно воды для погружения радиатора.
2. Закройте плотно все отверстия патрубков.
3. Опустите радиатор под воду примерно на 30-50 сантиметров. Подайте в него давление 0,2 МПа.
4. Следите, что будет происходить. Если пузырьки появились, система не герметична и нуждается в ремонте, либо замене.

Даже не пытайтесь отремонтировать радиатор после боковых или лобовых ударов при ДТП. В подобных ситуациях он страдает в первую очередь, и никакие закупоривающие жидкости вам уже не помогут.

Смена охлаждающей жидкости строго по регламенту ТО

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.
