Как Выставить Зажигание На Газели 405 Двигатель

Управление и установка зажигания ZMZ 402: секреты и советы

двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Двигатель будет правильно установлен, чтобы обеспечить правильную работу двигателя зажигание. В этой статье мы объясним, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Что тебе нужно знать

Для того, чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, необходимо знать некоторые нюансы работы блок питания. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и оснащенным предыдущими регуляторами. вакуумными и центробежными (по видео. смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения на цилиндры блок питания, с учетом их рабочего порядка.

Для правильного распределения импульсов используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Правильно установить зажигание в 402 двигатель, Следующие системные характеристики должны быть рассмотрены:

• сначала порядок работы цилиндров, затем второй, затем четвертый и третий;
• ротор переключающего элемента вращается против часовой стрелки;
• на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
• на вакуумном устройстве эта цифра составляет от 8 до 10 градусов;
• люфт на СЗ должен быть не более 0,8 мм;
• сопротивление резистора должно быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в диапазоне 4-7 кО;
• в обмотке статора уровень сопротивления должен составлять не более 0,45 и не менее 0,5 кОм.

Новый метод уточнения Хотите больше видеоуроков?

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно зажигание?

Как установить зажигание на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

Следующая точка должна быть установлена:

1. На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, то есть в конце такта сжатия на 1 цилиндр.
2. Если дистрибьютор не был удален блок питания, 1 такт сжатия можно обнаружить, открыв крышку. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если сжатие не может быть определено таким образом, SZ, установленный в первом цилиндре, может быть удален. После этого отверстие нужно будет закрыть тканью, предпочтительно бумагой. Коленчатый вал должен начать вращаться, и как только воздушный стопор выдувается потоком воздуха, начинается такт сжатия.
3. Теперь вам нужен 10-гаечный ключ. с ним вам нужно немного ослабить болт октанового корректора, и сам винт не нужно откручивать.
4. Следующий принимать его масштаб равен нулю, он примерно посередине.
5. После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
6. Теперь вам нужно повернуть корпус распределителя, чтобы выровнять метки. В частности, это красная метка на роторе, а также опасность для статора. Когда установка привода устройства завершена, распределитель должен удерживаться в одной позиции одной рукой, а болт закручен другой рукой.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

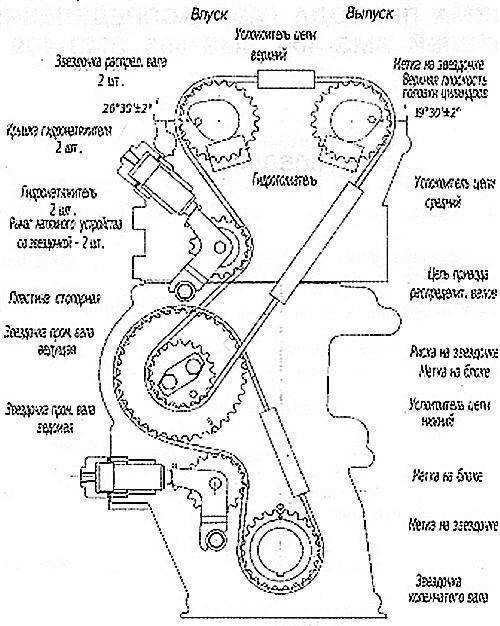

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

1. Шестерня коленвала;
2. Пластиковый башмак натяжения цепи;
3. Гидронатяжитель;
4. Так называемая «верхняя» цепь;
5. Большая ведомая шестерня промвала;
6. Маленькая ведущая шестерня промвала;
7. Опора болта башмака;
8. Еще один башмак для натяжки цепи;
9. Еще один гидронатяжитель;
10. Шумоподавительная шайба;
11. «Нижняя» цепь;
12. Специальная метка на корпусе зубчатого колеса;
13. Штифт;
14. Звезда распредвала впускных клапанов;
15. «Успокоитель» цепи верхний;
16. Звезда распредвала выпускных клапанов;
17. Штифт;
18. Еще одна метка на корпусе зубчатого колеса;
19. Верхняя плоскость ГБЦ;
20. Средний «успокоитель» цепи;
21. Нижний «успокоитель» цепи;
22. M1, M2 — метки на корпусе блока цилиндров.

Как выставить метки ГРМ 406

ВАЖНО

   Двигатель 350 А1000 автомобиля ФИАТ Албея заводится и работает без шкива ДПКВ (датчик положения коленчатого вала) и со смещенным ремнем ГРМ от нормального положения на ±2 зуба. При смещении на ±3 зуба двигатель схватывает, но не заводится.

   Совет-дополнение! Чтобы обеспечить 100% попадание зуб в зуб до снятия старого ремня белым маркером нанесите на него и зубчатые шкивы КВ и РВ две метки (см. фото 1,2). Снимите старый ремень и сравните его с новым, если тот не оригинальный (я ставил оригинальный, но всё равно не поленился пересчитать каждый зуб). Если всё ОК переносите метки на новый ремень, посчитав кол-во зубьев между метками на старом ремне или наложением, при этом направление стрелок на ремнях должны совпадать. Далее по плану, совмещая метки и сместив ремень до внутреннего края шкивов.

После натяжения прокрутите на несколько оборотов КВ в ручную и собирайте дальше.
Ещё СОВЕТ. Натяжение ремня ГУРа. Работаем, соответственно, снизу. Прежде, чем ослаблять ремень возьмите металлическую слесарную линейку, уприте её 0-м в верхнюю ветвь ремня, и приложите шкалой к нижней, посередине между шкивами. Цепляете крючок бытового 10 кг. безмена за нижнюю ветвь ремня рядом с линейкой и тяните вниз до значения 10 кг. При этом запоминаете показания линейки, (у меня получилось 143 мм при 10 кг). При натяжении после замены я добился такого же натяжения, 5000 км — полёт нормальный.

ВНИМАНИЕ!!!

После замены ремня ГРМ если загорается Check Engine, то это означает только одно: Промахнулись с установкой ремня ГРМ. Проверить просто, на прогретом двигателе газануть на максимум, если двигатель набирает 6500 об/мин (отсечка срабатывает на этих оборотах, выше они не поднимутся) то всё ОК!!! Если не набирает более 4500 об/мин, то ошиблись в положении ремня ГРМ на зуб-два, как в перёд, так и назад.

Чертежи приспособлений для установки валов в сервисное положение можно скачать здесь.

Фиксатор КВ, фиксатор РВ, фиксатор РВ-2.

Регулировка зажигания змз 405 инжектор

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

2. Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

3. Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом.

4. . метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

2. Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

3. Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом.

4. . метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Автомобиль «Газель-405», двигатель-инжектор которого поучил систему впрыска, позволяющую эффективно расходовать и распределять топливную смесь по системе, используется в грузопассажирских перевозках. Конструкция силового агрегата отличается от предшественника наличием 16-ти клапанов. Данный мотор причисляется к серии ЗМЗ, выпускаемой Заволжским заводом.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

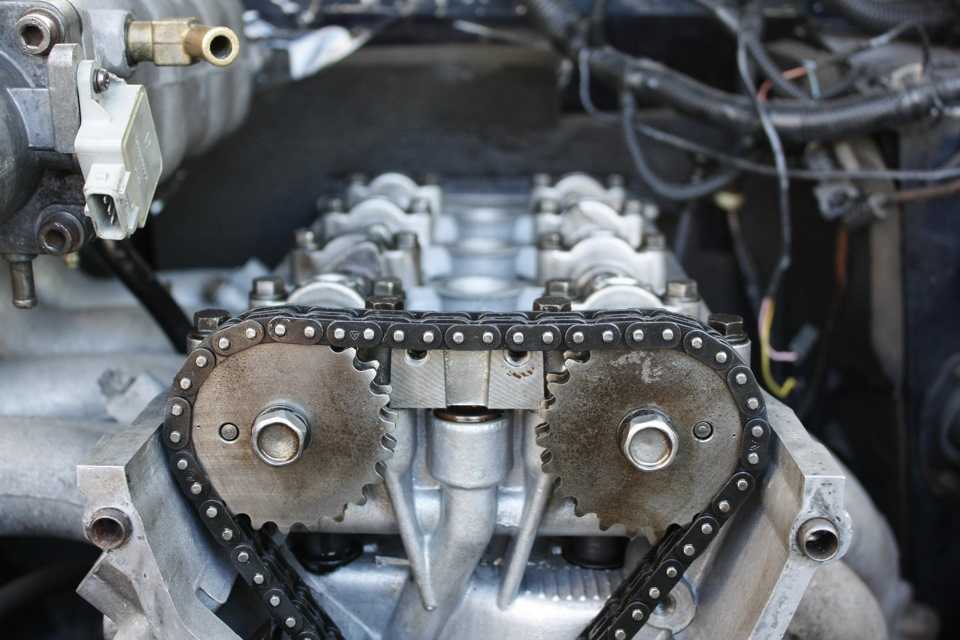

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Читайте

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

В состав системы управления входят:

датчик положения коленвала (ДПКВ) индукционного типа. Он установлен в приливе передней крышки цепи газораспределительного механизма напротив венца зубчатого диска шкива коленчатого вала и имеет гибкий соединительный кабель, заканчивающийся 3-х контактной вилкой электрического соединения. Датчик представляет собой катушку с магнитным сердечником сопротивление ее обмотки составляет 880-900 Ом. Для нормальной работы системы управления необходимо, чтобы зазор между датчиком и зубьями диска состоял 0,5 1,0 мм. Кабель датчика должен быть надежно закреплен во избежание его повреждения вращающимися деталями двигателя и генератора. В системе управления применяются датчики модели 23.3847 российского производства или модели двести шестьдесят один миллион двести десять тысяч сто тринадцать фирмы Bosch. При неисправности ДПКВ эксплуатация двигателя невозможна;

датчик абсолютного давления воздуха во впускном трубопроводе (ДАД) тензометрического типа. Он установлен на моторном щите автомобиля и соединем вакуумным с задроссельным пространством впускного трубопровода двигателя. По измеренному значению блок управления вычисляет количество воздуха, поступающего в цилиндры двигателя. Датчик представляет собой выносное интегральное электронное устройство, имеющее рабочую камеру с образцовым внутреннем давлением, образованную слоями кремния и порошкового материала. В стенке рабочей камеры (мембране) расположены полупроводниковые чувствительные элементы, проводимость которых изменяется в зависимости от механического положения мембраны. Резисторы включены по мостовой схеме, так что смещение мембраны вызывает изменение баланса тензомоста. Резисторы связаны с электронной схемой обработки сигнала, которая размещена на той же плате, что и чувствительный элемент. Датчик питается стабилизированным напряжением пять В и имеет линейную характеристику зависимости выходного напряжения (0,4.4,65 В) от величины измеряемого давления (0,21,05 бар). Датчик подключается к жгуту проводов посредством трехконтактной вилки. В системе управления применяется датчик модели двести шестьдесят один миллион двести тридцать тысяч четыре фирмы Bosch;

датчик температуры охлаждающей жидкости (ДТохл.). предназначен для определения температурного состояния двигателя. В соответствии с измеренным значением температуры блок корректирует значения угла опережения зажигания, а также управляет клапаном экономайзера принудительного холостого хода. ДТохл установлен на корпусе термостата системы охлаждения и подключен к жгуту посредством двухконтактного соединителя. В системе упраления применяется датчик модели 19.3828 или 40.5226 российского производства. Также в состав системы управления входят датчик детонации, катушка зажигания, электромагнитный клапан экономайзера принудительного холостого хода. Их описания мы приведем позже следите за выпусками.

ЗМЗ-406, метки ГРМ — инструкция по установке

Автомобили 19 октября 2017 Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием

Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Настройка находки верхней метки оси распределительного вала

Для правильной настройки зажигания на двигателе ЗМЗ 405 инжектор необходимо провести процедуру настройки находки верхней метки оси распределительного вала. Эта процедура позволяет синхронизировать работу двигателя и обеспечить оптимальную эффективность зажигания.

Для начала подготовьте следующие инструменты:

• Отвертки различных размеров;
• Стробоскопическую лампу;
• Ключ для регулировки зажигания.

Последовательность действий:

Шаг	Описание
1	Откройте капот автомобиля и найдите распределительный вал на двигателе. Обычно он расположен неподалеку от передней части двигателя.
2	Установите стробоскопическую лампу на первый цилиндр двигателя. Для этого подключите лампу к сети автомобиля и установите ее ближе к месту, где происходит искра зажигания.
3	Проверьте, находится ли шкив распределительного вала в положении «0». Если нет, вращайте ведущий вал распределительного вала, пока не установите шкив в правильное положение.
4	Следуйте рекомендациям производителя автомобиля и расставьте знаки на балансирах, с помощью которых происходит зажигание в каждом цилиндре. Они помогут вам добиться правильной настройки зажигания.
5	Установите стробоскопическую лампу на первый цилиндр двигателя и запустите двигатель.
6	Направьте стробоскопическую лампу на метку зажигания на шкиве распределительного вала и включите лампу. Вам нужно наблюдать за стробоскопической лампой и маркировкой зажигания на распределительном валу.
7	Если маркировка зажигания сдвинута, используйте ключ для регулировки зажигания, чтобы подстроить метку на шкиве распределительного вала.
8	Повторите предыдущие шаги для каждого цилиндра двигателя, убедившись, что метка зажигания каждого цилиндра соответствует установленным значениям.
9	После настройки всех цилиндров, проверьте работу двигателя и убедитесь, что зажигание настроено правильно.

После проведения процедуры настройки находки верхней метки оси распределительного вала зажигание на двигателе ЗМЗ 405 инжектор будет настроено правильно, что обеспечит его эффективную работу и экономичный расход топлива.

Как выставить зажигание на 405 двигателе

Решил написать об этом, потому как на днях на диагностику прибыла Газель с 406 мотором. Ее не могли завести. С этим наш начинающий диагност справился без особых усилий, потому как сложностей для запуска особо и не было. Но потом выяснилось, что колбасит ее не по-детски. Здесь ему пришлось покопаться, что не особо хочу описывать, да и не знаю в деталях. Опишу только процедуру, по которой он отправил машину к мотористу. Бегло проверить соответствие меток ГРМ по взаимному сигналу ДПКВ-ДПРВ чаще всего быстро и просто.

Трудности с этим возникают на иномарках, иногда когда затруднен доступ для подключения щупов осциллографа к выводам, чаще из-за отсутствия эталонной осциллограммы взаимного положения сигналов датчика коленвала и датчика фаз. Этот метод не дает стопроцентной уверенности, т.к. могут быть ситуации, когда правильная картинка может получиться при неисправном двигателе (например, съехавший в позднюю сторону задающий диск коленвала, компенсированный неправильно установленным распредвалом, на котором стоит ДПРВ). Или наоборот, неверное положение двух сигналов мы видим при правильно стоящих механических фазах (опять же по причине съехавшего по демпферу или шпонке задающего диска или неисправного ДПРВ). Тем не менее, если вероятность очень велика- основание посетить моториста разумно.

Перейдем к картинкам. Желтым цветом снят сигнал ДПРВ, синим – ДПКВ. Сигнал датчика распредвала имеет здесь ширину в 19мс, и его середина должна приходиться на первый зуб после лысины на сигнале датчика коленвала

Положение вертикальных фронтов здесь не важно (ширина импульса всегда разная на разных картинках, не видел ни одного описания по типовому значению ширины), смотрим именно на середину. На нашей картинке она позже на 5,5 зубов, т.е

примерно на 33 градуса по коленвалу или 16-17 по распредвалу. Не думаю, что точность до градуса здесь возможна, но такое отклонение однозначно нужно воспринимать.

Отдаем мотористам. Разбирают – действительно съехало. Причем, видимо, не найдя возможность установить звездочки распредвалов точно, человек, собиравший мотор, принял компромиссное решение сделать красиво (эстет): правый вал махнуть в позднюю сторону, левый в раннюю. Шучу.

Скорее всего из-за вытянутой цепи, сточенной при фрезеровке ГБЦ, изношенных звездочек или по прочим причинам участок цепи от А до Б дал слабину, которая была выбрана натяжителем 8, заставив сместиться оба распредвала против часовой стрелки (встав, как писал выше, в позднюю сторону) относительно коленвала. Таким образом были сбиты механические фазы работы клапанов относительно ВМТ поршня и смещен сигнал ДПРВ. Но поскольку явное отличие в уровнях меток при установке, видимо, смутило механика, он переставил левый (впускной) распредвал на зуб раньше. Получилось красивее, но ситуацию не спасло.

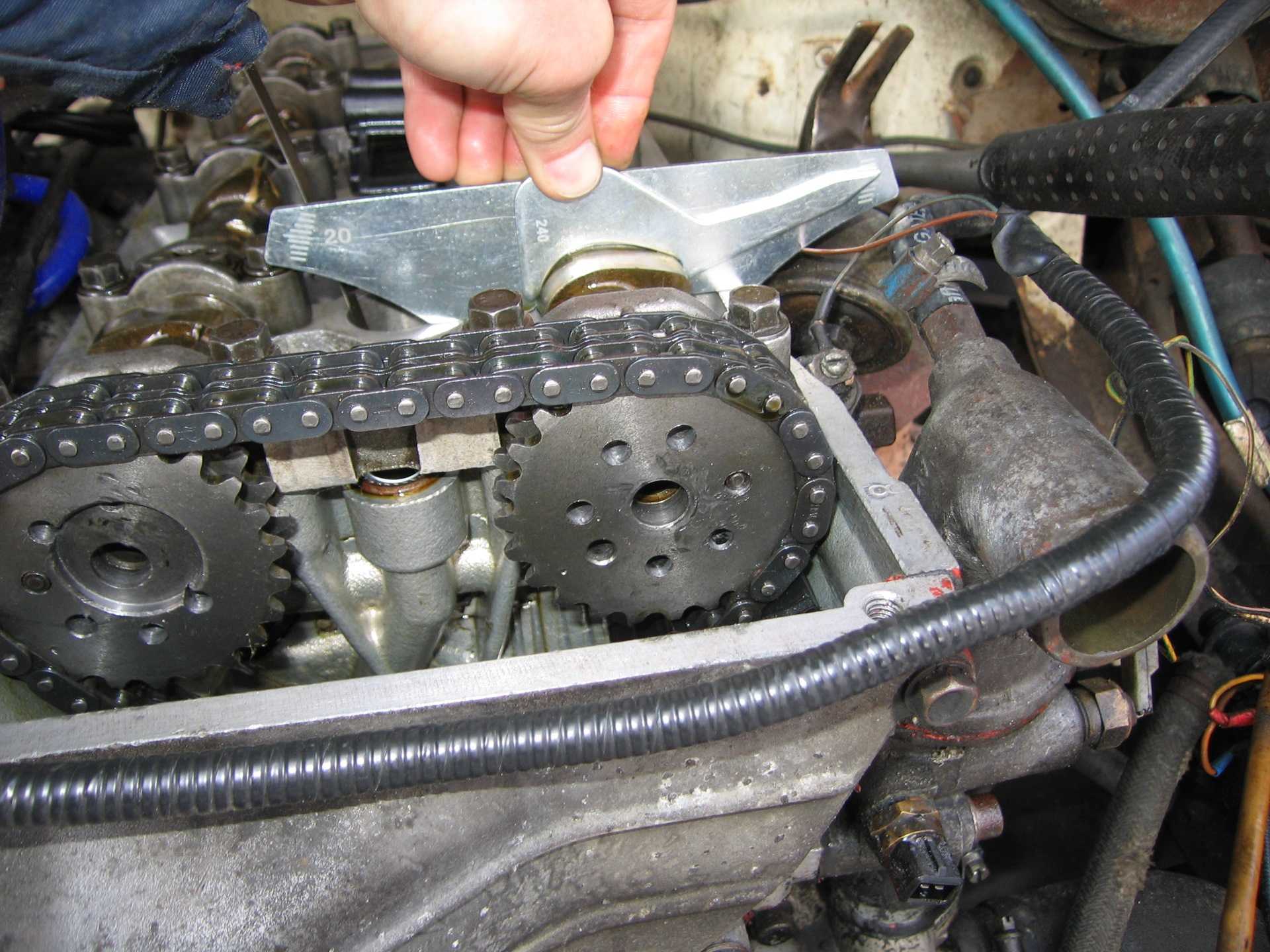

И вот дошло дело до чудо-инструмента: комплект оснастки, разработанный на заводе, в который входит: транспортир, шаблон с профилем кулачка и стрелкой и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов. Не буду пересказывать инструкцию по применению, читайте все из первоисточника: скачать руководство по использованию “Транспортир и шаблон для проверки и корректировки фаз газораспределения двигателей ЗМЗ-405, 406, 409” .

Ограничусь кратким описанием. Транспортир и стрелку поочередно накладываем на кулачек правого, а потом левого, распредвала (наоборот тоже приветсвуется), тем самым проверяя метки ГРМ и делая вывод о необходимости дальнейших телодвижений с сверлением новых отверстий под штифт, которые получаются выполненными с шагом в 2,5 градуса. Это дает возможность достаточно точно скорректировать установку впускных и выпускных валов в раннюю или позднюю сторону. Собираем, заводим, проверяем результат своих авторемонтных потуг и, ели повезет, радуемся хорошему результату.

Вот реальный угол перекоса от правильного положения:

Так выглядят шестерни (звездочки) распредвалов после сверления:

Хорошие машины Газели, хлебные. С ними не скучно.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;
• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.
