Выяснив, какие стартеры предпочитают ставить владельцы УАЗ Patriot, можно посмотреть и другие популярные запчасти для данного автомобиля. В апреле 2022 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы УАЗ Patriot среди производителей таких запчастей как: Подушка двигателя, Радиатор охлаждения, Помпа, Термостат, Катушка зажигания, и других.

Добрый день! Хочу сменить стартер. Уаз Зантер 2009 г.в. Двигатель 409 ЕВРО-3. Сейчас установлен белорусский стартер ИСКРА. У него проблемы с втягивающим реле (чуть-чуть прохладно и всё. Авто как мёртвый стоит. Приходится поливать тёплой водичкой чтобы завести )). Да и крутит он как-то дохло. Как будто простуженный )

На выбор есть: — Смена втягивающего на ИСКРЕ. — Новый стартер фирмы КЗАТЕ — Новый стартер фирмы Bosch.

Если у КЗАТЕ такой же по параметрам и надёжности как и ИСКРА, то и смысл его менять? Может поменять только реле на ИСКРЕ?

Что скажете про бошевский? Как-то жаба немного давить выкладывать 7т.р. за стартер.

Вообщем хотелось бы отзывов об этих стартерах.

Как самый бюджетный способ перебрать стартер, тот что стоит. Может его просто почистить и смазать там где надо и все.

Может его просто почистить и смазать и все. Похоже, что втягивающее на этой Искре как раз кто-то смазал Литолом. Нельзя его смазывать так как тогда в мороз оно перестаёт работать.

Похоже, что втягивающее на этой Искре как раз кто-то смазал Литолом. Нельзя его смазывать так как тогда в мороз оно перестаёт работать. Втягивающее (подвижную часть) смазывать в общепринятом понятии не надо. Литол применим, но лучше что-то более морозостойкое. Можно просто моторным маслом. Смазывается это «место» так: после нанесения смазки протирается ветошью для ее удаления, но без усердия. В итоге остается пленка смазки, ощутимая на ощупь, но выглядящая так, будто ее нет. Этого вполне достаточно.

На выбор есть: — Смена втягивающего на ИСКРЕ. — Новый стартер фирмы КЗАТЕ — Новый стартер фирмы Bosch.

Что скажете про бошевский? Как-то жаба немного давить выкладывать 7т.р. за стартер.

Вообщем хотелось бы отзывов об этих стартерах.

Не надо сравнивать искру и кзате,искра самый дешевый стартер и не очень надёжный,запчасти на него стоят чуть подешевле чем сам стартер,кзате,адекватная цена и на стартет и на запчасти,название Bosch не о чём не говорит,делают у нас в россии по линензии:D.Я бы выбрал кзате,а так решать вам.

Совсем не смазывать тоже нельзя, т.к. из-за сильных э/м полей коррозия прогрессирует и в случае наличия влаги накапливается. В дальнейшем накопления просто заклинивают подвИжную систему. В первый раз слышу, что коррозия прогрессирует из-за сильных э/м полей.:rolleyes: Якорь втягивающего оцинкован и двигается внутри медного стакана. Вы там коррозию когда нибудь сами видели? Я — нет. В сервисной документации на Рено, к примеру, запрещается смазывать якорь втягивающего реле. Стартёр там, тот же Бош может быть. А втулку бендикса смазывают только каплей моторного масла. Ни в коем случае Литолом — зимой задубеет и заклинит.

А что за сакральное слово «Редукторный». в моём понимании они все редукторные, нет? Т.е. КЗАТЕ в том числе.

Думаю взять вся-таки КЗАТЕ. Поддержать отечественного производителя, и сменить дешёвую ИСКРУ на что-то потолковее.

Касательно реле: Он такой «из коробки» шёл. Никто ничего с реле не делал.

Сложно представить себе полностью исправный автомобиль, в котором не было бы стартера. Он представляет из себя компактный электродвигатель, который работает на постоянном токе от аккумулятора. Он необходим для пуска мотора в момент, когда водитель поворачивает ключ в замке зажигания. В этой статье рассмотрим основные особенности стартера УАЗ Патриот с двигателем ЗМЗ 409: его устройство, процесс замены.

Причины поломки стартера

Ремонт стартера своими руками – причины выхода стартера из строя.

Так как стартер во время запуска двигателя переносит очень большие нагрузки, особенно в зимний период, в это промежуток времени он обычно и выходит из строя.

Представьте, что во время запуска двигателя у Вас под машиной заработал сварочный аппарат, да не удивляйтесь, именно сварочный, так как сила тока в этом момент в стартере достигает около 450 А, что характерно для сварочных аппаратов.

Но если стартер включен на короткое время, то ничего страшного не произойдет. Но если ключ зажигания держать включенным долгое время, то в результате продолжительной работы стартера и воздействия большой силы тока на силовые медные контакты в тяговом реле, может произойти подгорание этих контактов, а бывает, что они вообще выгорают в результате плохих контактов.

Это приводит к тому, что стартер полностью выходит из строя. В таком случае ремонт стартера своими руками просто необходим.

Бакелит.

Еще одной причиной, по которой не стоит перегревать стартер, это наличие специального бакелита, которым пропитаны обмотки статора и ротор.

Данный бакелит очень стойкий к большим температурам, но при продолжительном перегреве и он может не справиться с поставленной задачей и оплавиться, в результате чего может произойти замыкание проводов в обмотках, т.е. межвитковое замыкание.

Так же при длительной эксплуатации стартера и не уделения к нему должного внимания с Вашей стороны, могут износиться внутренние втулки у стартера. Это приводит к тому, что ротор вращается асимметрично и ударяет об обмотку и изоляцию статора, а это опять же может привести к поломке стартера.

Щеточный узел.

Следует знать, что на стартере, как и на генераторе, имеется щеточный узел. В результате плохого контакта щеток с коллектором ротора, вследствие их износа, или выхода из строя прижимной пружины, щетки начинают искрить, а как следствие подгорать. Это в свою очередь тоже влияет не правильную работу стартера и уменьшает общую продолжительность его работы.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Подробно о свечах зажигания, как заменить на автомобиле Skoda

Итак, у Вас плохо работает или вообще не работает стартер, и Вы решили проводить ремонт стартера своими руками. Решение правильное, так как поломка может быть не значительная, а в автосервисе с вас возьмут по полной программе.

Типичные неисправности втягивающего реле и их признаки

Обрыв или замыкание в управляющей цепи. Могут случиться на любом отрезке — от замка зажигания, до клеммы на корпусе ВР. Эта категория включает: износ контактной группы самого замка, перегоревший предохранитель, замкнувшее реле блокировки, КЗ в жгутах проводки, окисление клемм в колодках. Поломка проявляется по‐разному. Чаще — полным отсутствием реакции устройства на попытки запуска. Иногда — стартер щелкает только вначале, пока не сядет батарея.

Подгорание контактной группы внутри устройства, из-за которого большой ток – не поступает на щетки электромотора, и он не крутится. Потеря проводимости из-за нагара, окисления «пятаков», сломанной, или съехавшей со своего места пластины — вторая по распространенности проблема реле стартера. При подобных неисправностях пусковое иногда щелкает, но не крутит шестерню.

Подгоревшие провода и окисленные контакты втягивающего реле

Обрыв удерживающей обмотки в месте ее крепления к корпусу – из-за которого, вместо одного срабатывания, слышен целый «каскад» бесполезных щелчков. Бендикс не успевает входить в зацепление с зубьями маховика – его тут же отбрасывает назад. Автомобиль при этом выдает четкую картину коротких «холостых» срабатываний муфты со стуком, воем, треском или жужжанием. Случай не совсем подходит под определение: «щелкает реле, а стартер не крутит», но относится чисто к поломке втягивающего реле.

Замыкание ВО – при этой поломке стартер щелкает, но не может полностью вытолкнуть бендикс и подать питание на нижний силовой болт (к щеткам). Неисправность выявляется только при снятии с авто и поочередной «прозвонке» катушек.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

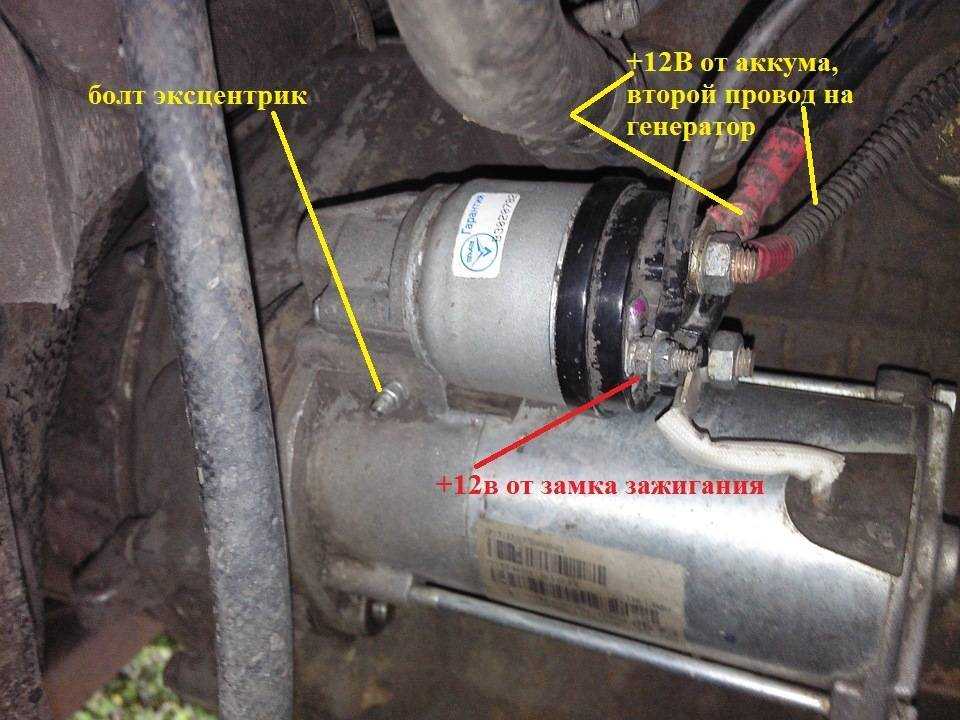

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

На газу глохнет при резком сбросе газа

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
После этого другой провод подключают к минусовой клемме АКБ.
Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

Откручиваются винты крепления крышки корпуса.
Иногда необходимо дополнительно отпаять концы обмотки.
Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

в первом случае поможет замена контактов,
во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Реле стартера уаз буханка

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

F8 – 10 А (для аварийной сигнализации);
F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

пробуксовка муфты свободного хода;
выход из строя рычага отключения механизма;
преждевременный износ рукояток;
неисправность буферного пружинного механизма;
износ поводкового кольца;
повреждение зубьев;
слабое натяжение крепежных болтов редукторного механизма;
повреждение втулки подшипников и шеек на якоре;
слабое крепление якоря;
повреждение тягового реле;
заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

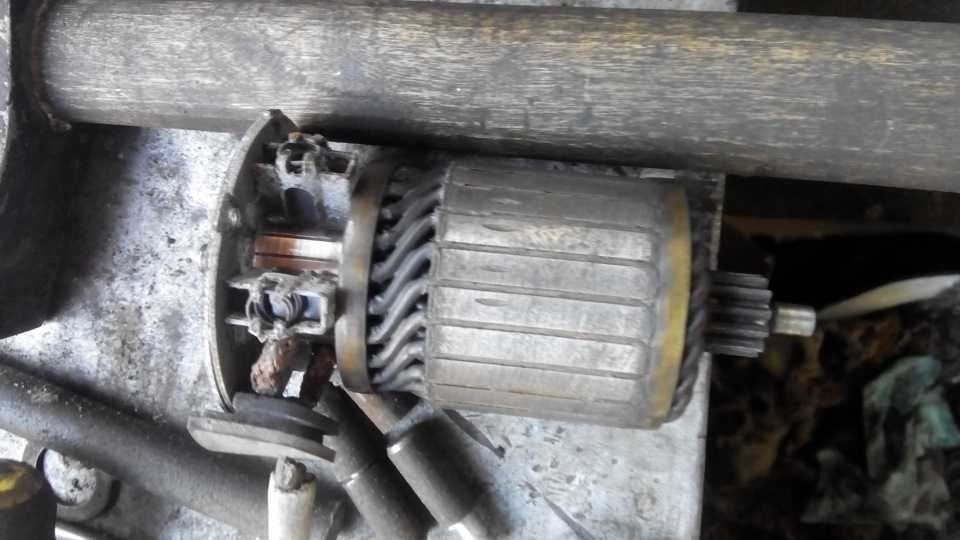

1. Снимите стартер с двигателя. 2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их. 3. Разберите стартер. Изношенные детали замените. 4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Схема подключения сигнализации старлайн а91 с автозапуском на ваз 2110
Регулировка ручек дверей приора
Замена ремня генератора на газели 406 двигатель видео
Ломовоз высота с установкой камаз
Сколько поднимает кран камаз

Процедура замены, установки стартера

Процесс замены обычно не вызывает серьезных затруднений. Основная причина – отсутствие низкого клиренса. Даже при отсутствии ямы, подъемника работать под днищем автомобиля УАЗ не доставляет никаких проблем. Достаточно просто использовать подстилку. Сам же процесс замены требует предварительной подготовки.

Некоторые СТО используют лебедку для подъема двигателя – но в большинстве случаев можно обойтись и без неё. Стартер находится в доступной зоне даже при отсутствии таковой. Процесс снятия включает этапы:

необходимо выключить зажигание, отсоединить клеммы аккумуляторной батареи;

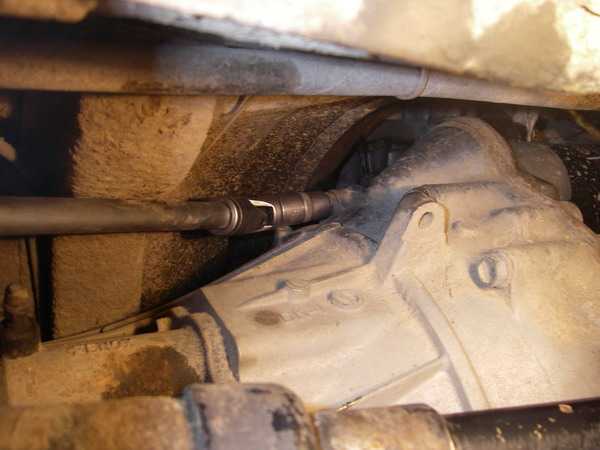

при помощи ключа на 19 необходимо открутить гайку удерживающую стартер на месте (использовать такой имеет смысл из-за большого рычага);

далее необходимо открутить второй болт крепления – желательно придерживать силовые провода рукой чтобы не повредить контакты если ключ сорвется;

далее откручиваем гайки, удерживающие контакты на месте;

выкручивается третья гайка удерживающая на месте стартер

Далее аккуратно необходимо подать стартер в сторону салона автомобиля. Установка нового осуществляется в строго обратном порядке. Если какие-либо резьбовые соединения не получается разъединить – следует смазать их при помощи WD-40. Это позволит избавиться от окиси, разъединить соединение. Перед установкой детали на место необходимо обязательно проверить все контакты.

Стартер устроен достаточно просто, но при этом поломки все же случаются

Потому важно заранее ознакомиться со всеми нюансами, тонкостями проверки

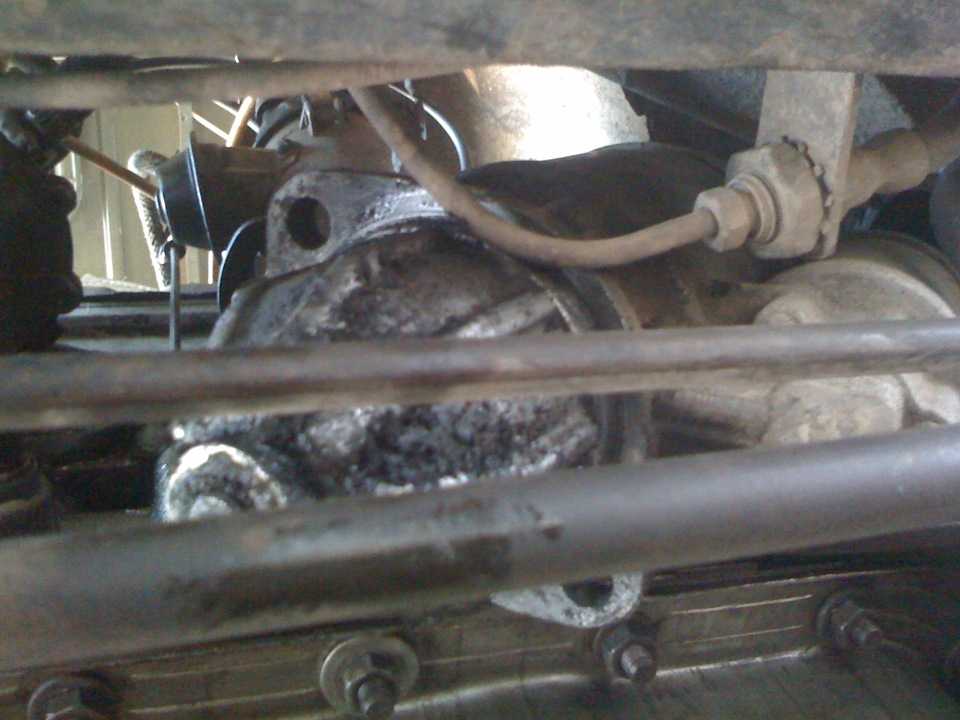

Стартер уаз буханка: где находится, как снять, замена

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя

Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.
В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.
Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Наиболее частые причины поломок

Это неисправности в электрической цепи. К ним относят:

заряд аккумулятора меньше12 в;
окисление контактов;
отсутствие тока на втягивающем реле;
поломки втягивающего реле;
износ щеточного узла;
износ коллектора якоря.

В случае, когда не срабатывает втягивающее, и стартер молчит при повороте ключа, поломка может быть следствием короткого замыкания или обрыва на заземление тягового реле, или КЗ витка.

О механических причинах неисправностей можно судить по отсутствию вращения коленвала при рабочем стартере. При повороте ключа двигатель может не работать в следующих случаях:

сломана пробуксовая муфта;
неисправен или отсоединился рычаг отключения от оси;
изношена буферная пружинка;
сломано или изношено поводковое кольцо.

Как снять стартер на уаз буханка видео

Технические характеристики детали

Так устроен стартер

У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.

Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.

Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:

проверять состояние зажимов (они не должны быть грязными, а крепления — ослабленными);
снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);
открыть крышку, осматривая и зачищая контакты;
подтянуть болты фиксации корпуса основного агрегата;
снять рассматриваемое устройство для очистки от грязи.

Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:

снять редукторный стартер с мотора;
проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);
разборка стартера (замена изношенных деталей);
в процессе сборки смазываются подшипники, втулки и прочие агрегаты.

Основные неисправности

Втягивающее реле стартера

Если якорь не вращается, тогда проводится ремонт стартера. Если нет контакта между щетками и коллектором, тогда потребуется демонтировать редукторный стартер с мотора. Затем оно разбирается, и устраняется причина неисправности.

Если нет контакта в выключателе реле стартера, тогда отсоединяется провод, снимается крышка выключателя с клемм. Подгоревшие контакты зачищаются. При наличии обрыва соединений внутри самого устройства его рекомендуется отнести в автомастерскую. Отсутствие напряжения при включенном стартере предусматривает замену выключателя системы зажигания.

Если при включении основного агрегата коленвал мотора не вращается полностью либо частично, тогда можно говорить:

неисправности либо разряженности аккумулятора, проверяется батарея (при необходимости она заменяется);
наличии короткого замыкания в якоре либо катушки, замыкание устраняется либо агрегат относится на ремонт;
о тугом проворачивании коленвала мотора, в холодное время года прогревается мотор;
о том, что из-за слабой затяжки наконечников может нарушиться цепь питания рассматриваемого устройства, в этом случае подтягиваются зажимы;
о сильном износе подшипников, необходима отдача стартера на ремонт.

Если отсутствует контакт в зажимах (особенно у аккумулятора), тогда проверяются и подтягиваются соответствующие болты. Если неисправна либо разряжена батарея, тогда ее потребуется зарядить либо поменять. Плохой контакт обмотки либо ее неисправное состояние требует замены этого элемента или обеспечение надежного контакта. Зачастую после запуска мотора редукторный стартер не выключается. Такое явление может происходить при заедании привода и в случае спекания контактов выключателя реле. В этом случае проводятся ремонтные работы.

Автовладельцы УАЗ зачастую наблюдают заедание запорной части выключателя системы зажигания. В итоги стартер при движении транспортного средства выключается самостоятельно. В этом случае рекомендуется заменить выключатель. Сделать это можно своими руками либо с помощью профессионалов. Стартер рекомендуется отдавать на ремонт в проверенные автомастерские.
