Моменты и схема затяжки резьбовых соединений двигателя ваз

Приступаем к замене

Момент затяжки гбц лада приора 8 и 16 клапанов своими руками

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера

Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

1. Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

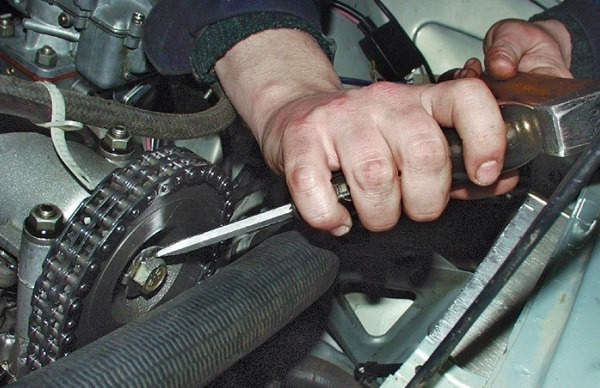

• Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.
• Перед нами предстала удивительная картина.
• 1 – предохранитель, препятствующий перескакиванию цепи.
• 2 – крепление башмака натяжителя цепи ГРМ.
• 3 – звездочка коленвала.
• Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

1. Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали.

Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток.

Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Причины, требующие осуществления правильной затяжки

Как отмечалось выше, затяжку проводят после разборки ГБЦ, а ее, в свою очередь, чаще всего выполняют, когда возникает необходимость заменить прокладку в модели 2107. В большинстве случаев неисправность рассматриваемого элемента является основанием для запрета дальнейшей эксплуатации транспортного средства.

Очень часто встречается такая проблема, как износ прокладки на участке между смазочными каналами и теми, что отвечают за циркуляцию тосола. В этой ситуации происходит взаимное загрязнение рабочих жидкостей. Характерные симптомы таковы:

• разжижение масла и падение его уровня;
• изменение оттенка тосола (он начинает походить на чай).

Такая поломка требует неотложного ремонта.

Второй вариант неисправности ВАЗ-2107 – утрата герметичности на участке между собственно цилиндрами и системой подачи ОЖ. Как правило, здесь виноваты:

• бракованная прокладка ГБЦ;
• недостаточный момент затяжки.

Вне зависимости от этого, происходит одно и то же – в систему охлаждения проникает воздух, а после этого:

• растет температура ОЖ;
• распределительный бачок буквально закипает.

Гораздо реже прокладка разрушается в пространстве между цилиндрами. Признаками неисправности становится падение компрессии и неуверенное функционирование мотора.

Многие ищут причины отказа в других местах, если производили замену прокладки ГБЦ недавно, но это лишь напрасная трата сил. Дело в том, что сейчас такие элементы часто имеют низкое качество, а иногда производятся в кустарных условиях. В результате уплотнитель выходит из строя в считанные месяцы. Присмотритесь внимательно, нет ли потеков тосола в пространстве между блоком цилиндров и мотором. Если это так, то попробуйте усилить затяжку болтов. Когда же эта мера не помогает, то, скорее всего, проблема именно в неровной прокладке.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
5. После этого узел аккуратно снимается с блока цилиндров.
6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

ДЕМОНТАЖ УЗЛА И ПОДГОТОВКА К РЕМОНТУ

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

• Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
• С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
• Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
• При помощи головки и мощного воротка выворачиваются болты крепления головки.
• После этого узел аккуратно снимается с блока цилиндров.
• На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Замена сальника распредвала ВАЗ 2101-2107

Замена сальника распредвала ВАЗ 2101-2107 требуется в двух случаях — когда производится снятие и установка распредвала, либо же сальник изнашивается и начинает пропускать масло.

О том, что сальник начинает травить, можно определить по повышенному расходу масла (хотя могут быть и другие причины) и визуально, по потекам масла, идущим от сальника. Перед тем как начинать замену сальника нелишне запастись прокладкой головки блока цилиндров — она не всегда сохраняется при снятии крышки.

Для того чтобы заменить сальник распредвала ВАЗ 2101-2107, необходимо снимать шкив, а соответственно и цепь ГРМ. Для этого в первую очередь нужно снять ремень генератора. Генератор прикреплен к регулировочной планке с помощью гайки, которую нужно ослабить.

После этого сдвинуть генератор и сбросить с него ремень. Теперь ремень не будет мешать снятию цепи ГРМ. Для того чтобы добраться до шкива распредвала, нужно снять крышку головки блока цилиндров.

В первую очередь нужно отсоединить шланг отвода газов от кожуха воздушного фильтра. Откручиваем кожух (воздушный патрубок снимать не обязательно, нам нужно лишь отодвинуть кожух воздушного фильтра в сторону).

Снятию крышки блока цилиндров мешает топливный шланг карбюратора — его нужно просто вывести из кронштейна и сдвинуть в сторону. Теперь можно открутить гайки и снять крышку.

Далее нам нужно снять крышку распредвала (она крепится шестью болтами к двигателю). На шкиве распредвала имеются метки, которые соответствуют меткам на двигателе. Для того чтобы избежать проблем при установке шкива, их нужно совместить между собой.

После того, как это сделано, можно снять натяжитель цепи, открутив две гайки. Теперь цепь ослабла и ее можно снять со шкива распредвала. После этого с помощью двух отверток снимаем шкив распредвала, вынимаем шплинт и можем подобраться к сальнику.

Его нужно просто выковырнуть отверткой, а в паз установить новый. При установке нового сальника его по периметру лучше всего смазать моторным маслом.

После того как сальник установлен, надеваем на место шкив распредвала ВАЗ 2101-2107, цепь ГРМ и прикручиваем натяжитель. Закрываем механизм крышкой, прикручиваем на место крышку головки блока цилиндров (при необходимости нужно установить новую прокладку головки блока, предварительно счистив остатки старой).

Возвращаем на место шланги, устанавливаем и фиксируем кожух воздушного фильтра и подсоединяем шланг отвода газов. Теперь можно одеть ремень генератора и зафиксировать генератор.

При этом стоит установить его таким образом, чтобы прогиб ремня спереди от генератора не был больше одного сантиметра при сильном нажатии.

На практике такая работа не займет больше часа, но ее стоимость на станции техобслуживания довольно велика. Поэтому, проделав процедуру самостоятельно, можно существенно сэкономить.

Редакция предупреждает: чтобы выполнить замену распределительного вала на классике без ошибок, необходимо смотреть ролик от начала до конца со звуком.

Автор рекомендует после затягивания головки двигателя выдернуть цепь. Это можно сделать как сразу, так и в процессе. Однако затягивать с этим процессом не стоит.

Затем он рассказывает, как найти необходимые метки для установки вала. Это делается двумя методами — либо на цилиндре, либо по направляющей двигателя. После этого механик демонстрирует болты, которые необходимо затянуть. Он призывает соизмерять свои силы, чтобы не сорвать крепление.

Следующий этап — установка звездочки. Автор четко указывает, куда должна смотреть метка на ней. После установки ее нужно обязательно затянуть, чтобы не ослабевало. Очень хорошо, если метки на цилиндре и звездочке совпадут.

Далее автор переходит к регулировке клапанов двигателя. Этот процесс в ролике не показан, рассказчик приглашает зрителей на свой канал, где есть подробная видеоинструкция на эту тему. Позже ролик переносит нас на момент, когда клапаны отрегулированы до отметки четверка. Начинается процесс подключения зажигания.

Автор сообщает, что нужно снять крышку тонера и промазать его герметиком. Данная мера поможет избежать сифонирования масла. Затем демонстрируются шланги подачи топлива. Номера шлангов соответствуют цилиндрам. Путать их нельзя. Это и стало финальным аккордом клипа.

Надеемся, что просмотрев видео замены распредвала ВАЗ 2105, 2106 и 2107, вы выполните ее без проблем и научите других.

Замена ремня ГРМ на ВАЗ 2104-05

Источники

• http://remont-vaz2106.ru/vaz-2105-zamena-raspredvala-i-rychagov-klapanov
• http://tuningvaz.in/zamena-salnika-raspredvala-2101-2107/
• http://image-auto.ru/remont_auto/258-zamena-raspredvala-vaz-2105-2106-2107.html

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
5. После этого узел аккуратно снимается с блока цилиндров.
6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Как открутить болт и гайку шкива коленвала

Чтобы быстро демонтировать шкив коленвала понадобятся: комплект инструментов автослесаря, «пенек», домкрат, торцевая головка с рычагом.

Ход работ:

1. Производят демонтаж колеса.
2. Устанавливают транспортное средство на подпорку — «пенек».
3. Снимают щиток мотора, который служит барьером от грязи, далее вынимают воздушный фильтр и ремень генератора.
4. На блоке сцепления открывают заглушку и фиксируют коленвал, при помощи монтировки стопорят зубья маховика.
5. На болт надевают головку и приступают к откручиванию крепежа. Если не получается провернуть, рекомендуется постепенно увеличить длину рычага.

На видео подробно показано, как открутить болт шкива коленвала:

Перед проведением затяжки следует проверить размеры болтов, они должны соответствовать длине 135,5 мм. В противном варианте, особенно если отклонение в большую сторону, произвести тщательную затяжку не получится.

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат – воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат – значительное снижение компрессии, нестабильная работа мотора.
4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах. Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК. Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

READ Как установить замок в ванную дверь

Когда нужно делать протяжку ГБЦ?

По большому счету автомобилям современного образца выполнение подобной работы не требуется. До определенного момента протяжка ГБЦ была необходимой процедурой для успешного прохождения технического осмотра. Сегодня же, когда автомобильное производство стало стремительно развиваться, даже на автомобилях отечественного производства необходимость выполнения данной процедуры отпадает. Необходимость ее возникает только в случае со старыми двигателями. Как правило, проведение таких работ может быть вызвано наличием влаги в местах, где головка непосредственно крепится к блоку. В некоторых случаях протяжка ГБЦ может потребоваться и когда на автомобиле сломана прокладка, с ней возникли повреждения или были неправильно затянуты болты.

Сборка двигателя ВАЗ 2107

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

Уложите в гнездо среднего подшипника вкладыш без канавки на внутренней поверхности, а в остальные гнезда. вкладыши с канавкой. В крышки подшипников уложите вкладыши без канавки.

Цилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

Уложите в гнездо среднего подшипника и в его крышку — вкладыши без канавки на внутренней поверхности, а в остальные гнезда и соответствующие крышки — вкладыши с канавкой*.

Рис. 3–12. Установка упорных полуколец на задней опоре

Рис. 3–13. Метки на крышках коренных подшипников (счет опор ведется от передней части двигателя) и условный номер блока цилиндров

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца (

Рис. 3–14. Держатель заднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала

Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя (

Рис. 3–10. Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба;

5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Установите по двум центрирующим втулкам переднюю крышку 6 (см.

Рис. 3–15. Установка поршня с поршневыми кольцами в цилиндр при помощи монтажной втулки из набора А.60604. Стрелками указаны втулки для центрирования головки на блоке цилиндров

С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами (

Рис. 3–16. Порядок затягивания болтов головки цилиндров

Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллектором и впускным трубопроводом. Затяните в определенной последовательности (

Рис. 3–17. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

Рис. 3–19. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 -метка на звездочке; 2 — метка на корпусе подшипников

Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников (см.

Рис. 3–20. Крышка привода распределительного вала. Стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала

Установите крышку привода распределительного вала (рис. 3–20) с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите шкив коленчатого вала и заверните гайку.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Залейте масло в горловину на крышке головки цилиндров.

( 1 оценка, среднее 5 из 5 )

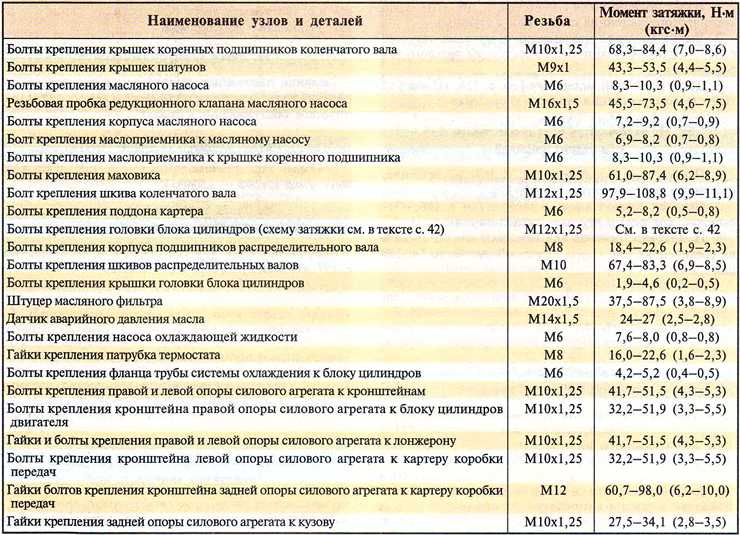

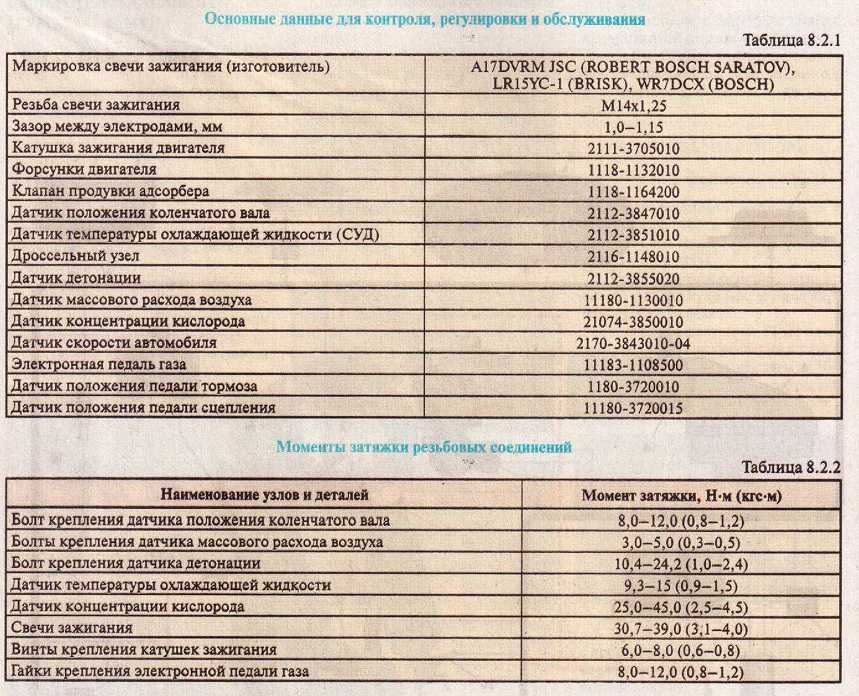

20.4 Моменты затяжки резьбовых соединений

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Шпилька крепления крышки сапуна

Гайка крепления крышки сапуна

Болт крепления головки цилиндров:

предварительное затягивание

окончательное затягивание

Болт крепления головки цилиндров

Гайка крепления впускного и выпускного трубопроводов

Гайка болта крышки шатуна

Болт крепления маховика

Болт крепления башмака натяжителя цепи

Гайка шпилек крепления корпуса подшипников распределительного вала

Болт крепления звездочки распределительного вала

Болт крепления звездочки вала привода масляного насоса

Гайка регулировочного болта клапана

Втулка регулировочного болта клапана

Болт крепления насоса охлаждающей жидкости

Гайка шпильки крепления выпускного патрубка рубашки охлаждения

Храповик коленчатого вала

Болт крепления кронштейна генератора

Гайка крепления установочной планки генератора

Гайка болта крепления генератора к кронштейну

Гайка крепления установочной планки к генератору

Гайка крепления подушки к кронштейну передней опоры

Гайка крепления подушки передней подвески двигателя к поперечине

Гайка крепления пластины к подушке

Гайка крепления задней подвески двигателя к кузову

Гайка крепления задней опоры к коробке передач

Гайка болта крепления задней опоры к поперечине

Болт крепления сцепления

Гайка болта крепления педалей сцепления и тормоза

Гайки крепления главных цилиндров сцепления и тормозов

Соединение трубок гидропривода тормозов

Соединение трубок гидропривода сцепления

Выключатель света заднего хода

Болты крепления картера сцепления к двигателю

Гайка крепления картера сцепления к коробке передач

Гайка крепления картера сцепления к коробке передач

Болт крепления крышки фиксаторов штоков

Гайка крепления задней крышки

Гайка заднего конца ведомого вала

Болт зажимной шайбы подшипника промежуточного вала

Болт крепления вилки к штоку переключения передач

Гайка вилки переднего карданного вала

Гайки болтов крепления эластичной муфты

Гайка болта крепления фланца карданного вала к фланцу редуктора

Болт крепления редуктора

Болт крепления крышки подшипника дифференциала

Болт крепления ведомой шестерни

Гайка крепления фланца к ведущей шестерне

см. Задний мост

Гайка пластины крепления подшипника полуоси и щита тормоза

Гайка болта крепления картера рулевого управления

Гайка болта крепления кронштейна маятникового рычага

Гайка шарового пальца тяг рулевого привода

Болт крепления рулевого вала к валу червяка

Гайка крепления рулевого колеса

Гайка крепления кронштейна вала рулевого управления и выключателя зажигания

Гайка крепления сошки

Гайка оси маятникового рычага

Болт крепления поперечины к лонжерону кузова

Гайка нижних болтов крепления поперечины к лонжерону кузова

Гайка болта крепления оси нижнего рычага

Гайка оси нижнего рычага

Гайка оси верхнего рычага

Гайка крепления верхнего конца амортизатора

Гайка крепления нижнего конца амортизатора

Гайка подшипников ступицы переднего колеса

см. Передняя подвеска

Болт крепления суппорта к кронштейну

Гайка крепления штанги стабилизатора поперечной устойчивости

Гайка крепления шаровых пальцев к поворотному кулаку

Болт крепления колеса

Гайка болтов поворотного кулака

Гайки крепления амортизаторов

Гайки болтов крепления поперечной и продольных штанг

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

Смотреть галерею

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Демонтаж ГБЦ – важные моменты

Перед тем как заняться головкой, необходимо снять цепь ГРМ

Для этого осторожно ослабляют ее натяжитель, а потом и полностью демонтируют. Затем наступает черед шестеренки распредвала

Ее держит на месте болт – открутите его

Важно, чтобы цепь не слетела со звездочки – от этой неприятности спасает фиксация ее куском толстой медной проволоки

Теперь приступайте к отсоединению распределительного вала – он привинчен к ГБЦ в 9 местах. Затяжка у них не слишком сильная, а потому никаких сложностей на данном этапе не будет. В противном случае опять используйте WD-40.

Когда вал снят, отсоедините приемную топливную трубу и выпускной коллектор. С этого момента ничто не мешает заняться самой головкой – свинтите 11 болтов, и дело сделано.

Как снять ГБЦ ВАЗ 2107

Если вы решили поменять прокладку гбц или у Вас прогорел клапан или есть другие неисправности, то вам придётся частично разбирать двигатель. И в этой статье я расскажу всю последовательность действий для того, чтобы вы узнали как снять ГБЦ ВАЗ 2107 карбюраторной версии и аналогичных 2106 и др.

Для начала перечислим инструменты необходимые для снятия ГБЦ: гаечные ключи на «13» «17» «21» свечной ключ и приспособление для сжатия пружин клапанов, а так же плоскогубцы и отвертка.

Перед снятием ремонтируемой детали нужно слить охлаждающую жидкость и ослабить хомуты на шлангах идущих к ГБЦ. Отсоединяем высоковольтные провода от свечей зажигания. Далее отсоединяем шланг сапуна и снимаем воздушный фильтр. Отцепляем от карбюратора тросик подсоса, газа, провод идущий на регулятор холостого хода, шланг вакумного регулятора распределителя зажигания, шланг подогрева и откручиваем карбюратор.

Откручиваем болты впускного и выпускного коллектора. Следующим шагом является снятие крышки ГБЦ и совмещение меток газораспределительного механизма.

Эта процедура делается для ускорения процесса сборки. Прочитать как это делается можно в статье Замена цепи ГРМ на классике. Для двигателей с ремнем делается аналогичная процедура. Отцепляем провод от датчика температуры охлаждающей жидкости. Ослабляем гайку натяжителя цепи. Разгибаем стопорную шайбу болта звезды распредвала и откручиваем его.

Снимаем звездочку и фиксируем цепь от падения.

Снимаем корпус подшипника распредвала, аккуратно, не роняя шайбы, открутив 9 гаек. Теперь мы видим 10 болтов крепления ГБЦ к блоку внутри и еще один расположен снаружи. Откручиваем их и головка готова к демонтажу.

Теперь Вы всё же узнали как снять ГБЦ ВАЗ 2107 и схожих моделях классики. Если есть какие-то вопросы, то милости прошу в комментарии.
