Тормозная система ваз 2110: устройство и монтаж

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали

Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

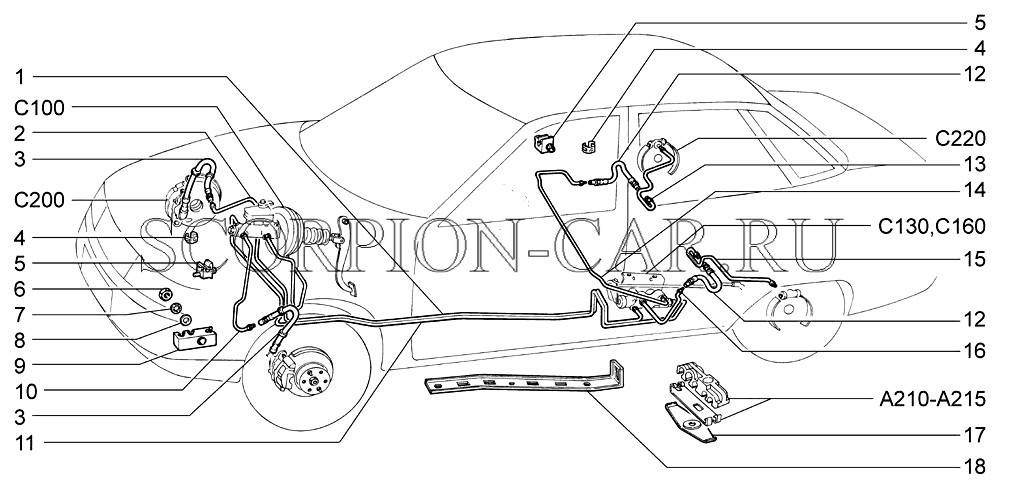

Устройство системы торможения

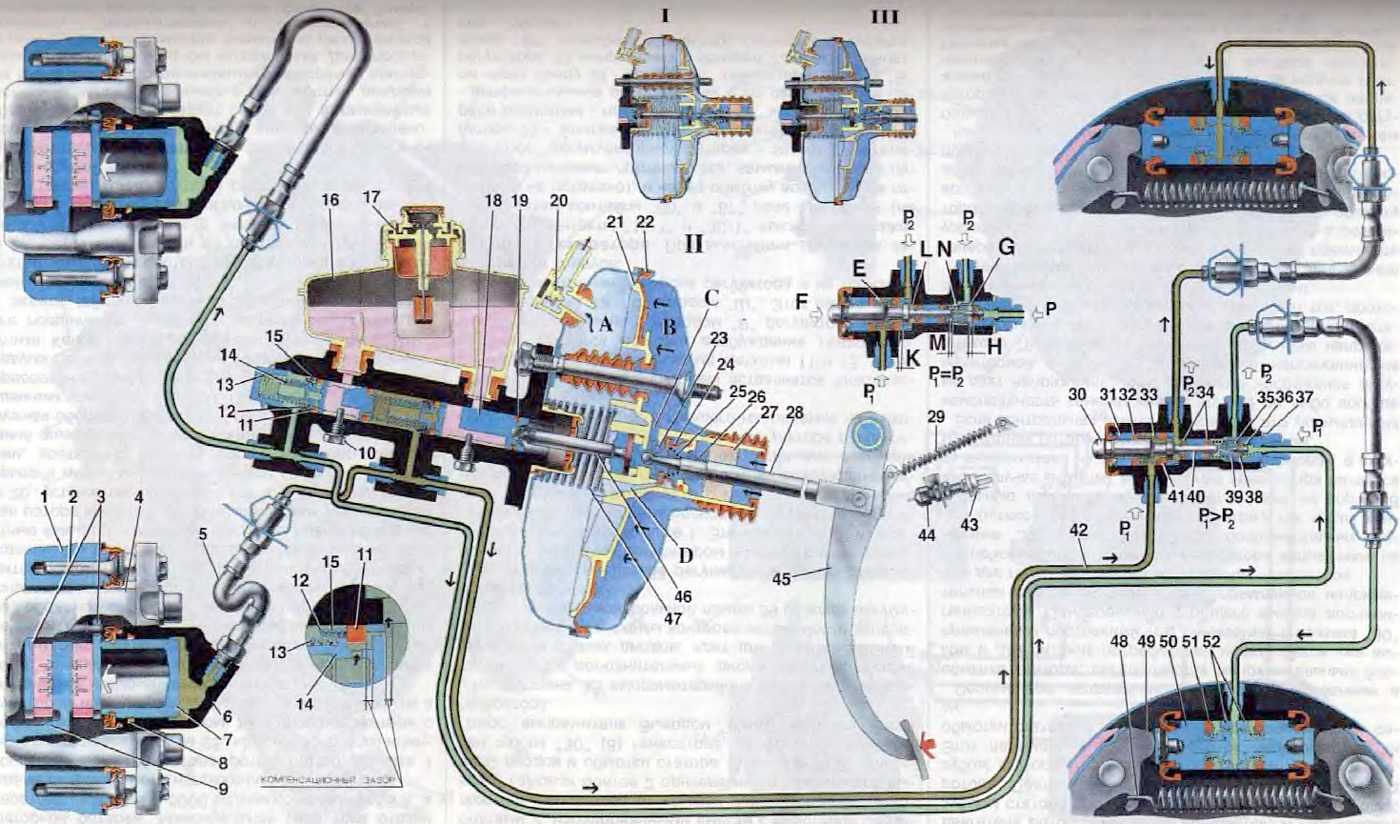

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра. Это создает эффект торможения.
Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Схема прокачки тормозов на ВАЗ-2110

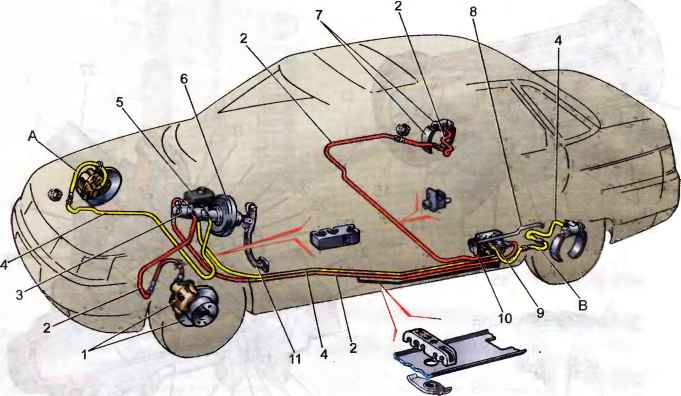

Тормозная система ВАЗ-2110 имеет два контура, работающих по диагональной схеме. Этим продиктован порядок удаления воздуха из системы. Выполняя работу, необходимо обязательно следовать такой последовательности прокачки:

Правое заднее колесо.
Переднее левое.
Заднее левое.
Переднее правое.

Порядок прокачки тормозной системы ВАЗ-2110 и модификаций.

Необходимые материалы

Запасаемся тормозной жидкостью определенной марки, а если марка нам не известна – готовимся к её полной замене.

При этом важно помнить, что жидкость должна быть именно той марки, которая была использована ранее. Ели мы не уверены в том, какая тормозная жидкость залита в систему ВАЗ-2110, лучше перестраховаться и заменить её полностью

В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя.

Также для работы будет необходима прозрачная ёмкость, до половины наполненная жидкостью, шланг для штуцера длиной около 40-50 см, накидной ключ с вырезанным сегментом (штуцерный ключ).

Прокачка тормозов с помощником

Потребуется помощник. Поехали.

Открываем крышку бачка с жидкостью и доливаем её до максимально допустимой отметки.
Очищаем колёсный тормозной механизм и снимаем защитный резиновый колпачок.
Если автомобиль установлен на подъёмнике (колеса в вывешенном состоянии), блокируем регулятор давления задних тормозов. Для этого достаточно вставить любую пластину или подходящую отвёртку между поршнем и опорной пяткой.
Надеваем шланг на штуцер, второй конец шланга опускаем в сосуд с жидкостью.
Просим помощника плавно и медленно нажимать на педаль тормоза пять-семь раз, соблюдая интервал в 2-3 секунды. Педаль фиксируется в нижнем положении.
В это время мы откручиваем штуцер на пол оборота и выпускаем жидкость с пузырьками воздуха в сосуд.
Закручиваем штуцер, после этого помощник отпускает педаль.
Проверяем уровень тормозной жидкости в бачке, доливаем, если нужно.
Повторяем процесс до тех пор, пока пузырьки воздуха не перестанут выделяться.
Снимаем шланг, вытираем штуцер и надеваем колпачок.

Далее прокачиваем тормозные механизмы остальных колес, согласно порядку прокачки.

Прокачиваем тормоза самостоятельно, без помощника

Чтобы одному прокачать тормоза, понадобится крышка от бачка, шланг и сосок для бескамерной шины.

Прокачаем сами, но для этого нужно запастись крышкой от тормозного бачка старого образца, без указателя уровня жидкости. Ещё понадобится обычный ниппель от автомобильной камеры и сверло на 14. Высверливаем в центре крышки отверстие, вставляем ниппель. Приспособление готово. Переходим к прокачке:

Доливаем жидкость в бачок до максимума.
Закрываем бачок нашей крышкой с ниппелем.
Берём запаску и соединяем шлангом ниппель запаски с ниппелем бачка. Таким образом, давление на жидкость в системе обеспечено. Запаса давления в колесе хватит с избытком для полной прокачки системы. При этом нежелательно превышать давление в одну атмосферу. Вместо запаски можно использовать насос или компрессор, но при этом следить за давлением.
Процедура и порядок прокачки ничем не отличается от удаления воздуха из системы с помощью ассистента. Кроме того, нужно так же внимательно следить за уровнем жидкости, чтобы система не захватила воздух.

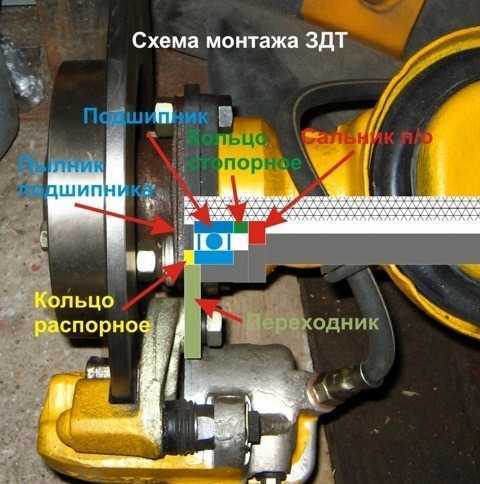

ТЮНИНГ-ЗДТ-21082110

Почти все дорожно-транспортные происшествия происходят лишь потому, что водитель утрачивает контроль над управлением автомобилем, особо редко это случается при торможении. В каком случае нужен на ВАЗ 2108/2110

тюнинг тормозов? Модернизация нужна в случае повышения мощности мотора, а также в случае постоянных перемещений на высочайшей скорости.

Модернизация тормозной системы

Тюнинг

тормозов ВАЗ 2108/2110 исключительно небезопасен и, кроме всего прочего, является запрещенной операцией. Хотя она стоит того. Таким образом, когда вы ознакомились с материалом по тормозным системам, теперь с вами можно побеседовать и о их модернизации (еще бы, при таковой надобности).Начнём со смены передних дисков и колодок (диски со специальной нарезкой и вентилируемые), колодки, завезенные из других стран, усиленные. Ставим наиболее сильный вакуумный усилитель. На наши автомашины в данный момент продают наиболее мощные усилители. В случае, если вы обладатель машины заграничного производства, то наверное, вам понадобится подыскивать их с наиболее мощных автомашин. Чем мощнее усилитель, тем скорее станут включаться тормоза. Кроме всего прочего, установка наиболее мощного усилителя важна при установке наиболее мощных тормозных систем (при таковой надобности).

Преимущества дисковых тормозов

При увеличении температуры дисковых тормозов характеристики достаточно постоянны, тогда как у барабанных уменьшает эффективность.Стойкость температурная дисков повыше, а именно потому, что они гораздо лучше охлаждаются.Меньшие вес и размеры.Наиболее высочайшая эффективность торможения дозволяет сбавить тормозной путь.Увеличивается чувствительность тормозов.Изношенные колодки просто сменить, на барабанных приходится предпринимать старания на подгонку колодок, дабы надеть барабаны.В пределах 70% кинетической энергии авто гасится передними тормозами, задние тормоза позволяют понизить на передние диски нагрузку.Время срабатывания уменьшается.Температурные расширения не оказывают большое влияние на качество прилегания тормозных плоскостей (при таковой потребности).Тюнинг тормозной системы на ВАЗ 2108/2110

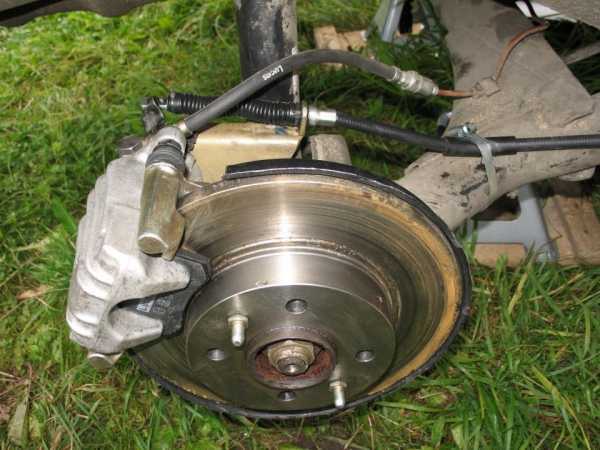

Почти всегда, когда у вас не заднеприводный авто, это довольно несложная операция. Единственный, очень значительный минус: доведется поразмыслить над переделкой ручника (ручного тормоза). Потребуется заменить ступицу, поставить суппорт, поставить диск, сменить трубки на шланги и перенастроить регулятор давления. А раз у вас автомашина с задним приводом ВАЗ 2101/2107, то вам все труднее.

В большинстве случаев придется поменять задний мост. Самый простой вариант – выбрать мост от другой машины (это достаточно дорогостоящая операция и сделать ее сумеют исключительно в Тюнинг Центрах).Если же вас беспокоит вопрос повышения надежности, то возможно, их можно попробовать сделать так:

1-й идет на передние тормоза2-й и на передние и на задниеВ этом виде, при всех повреждениях 1-го контура будут у вас передние рабочие тормоза, что практически постоянно дает возможность довольно результативно тормозить. Правда, понадобится подумать, как данное воплотить на переднем мосту. Это решение присутствует на наших Москвичах 2140 и Нивах, так что можно одолжить у них!Еще можно поставить АБС, подобрать проще всего от таких же иностранных автомобилей. Ее также нужно регулировать и настраивать. Установка такой штуки на наш авто потребует более мощного генератора (большое количество кушает электроэнергии). И еще будут вопросы с установкой и настройкой датчиков. В целом, достаточно дорогостоящая задумка.

Предупреждение!

У нас в России вмешательство в конструкцию заводских тормозных систем строго запрещено, можете позабыть о правдивом техническом осмотре. Это может быть опасно для вашей жизни. Ну, как говорится, я вас предупредил.ВСЕМ УДАЧИ НА ДОРОГАХ!

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность. За неприметность и коварство это устройство в народе прозвали «колдуном». Разбираемся в назначении и принципах работы «колдуна», а также открываем секрет его исчезновения с современных машин.

Где искать «колдуна»

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, непосредственно на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан», — однако сути и принципов его работы это не меняет. Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность: далеко не все автолюбители подозревают о его существовании и тем более понимают принципы его работы. А отыскать на своей машине «колдуна» и вовсе смогут единицы.

За что именно «колдун» отвечает

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил. «Колдун» не позволяет задним, разгруженным колёсам блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос

Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами. Рабочий регулятор тормозных сил при всех допустимых вариантах загрузки автомобиля исключает опережающее блокирование задних колёс относительно передних. Как «колдун» работает

Как «колдун» работает

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Устройство у этого механизма чрезвычайно простое. «Колдун» представляет собой гидроцилиндр для тормозной жидкости с входными и выходными штуцерами. Поршень со штоком двигается по цилиндру и приоткрывает или закрывает проходной канал, тем самым регулируя доступ тормозной жидкости к рабочим тормозным цилиндрам задней оси.

Активные, или управляемые регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются.

При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается. При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Несмотря на всю свою простоту «колдун» — весьма капризная и нежная деталь, требующая ухода и бережного отношения. Регулятор тормозных сил боится грязи и влаги, от которых он корродирует и «закисает», то есть блокируется в каком-либо промежуточном положении. Особенно внимательным к нему стоит быть любителям всевозможного тюнинга — несанкционированное вмешательство в конструкцию шасси почти всегда нарушает работу механизма. Многие автомобилисты не придают этому должного значения и попросту исключают «колдуна» из гидропривода, соединяя трубки тормозной системы напрямую. Однако делать этого категорически нельзя!

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и во всех авто. Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП. Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра

Что как раз и создает торможение

Проблемы с вакуумным усилителем могут доставить не мало хлопот. Регулятор давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно. Механизм задних колес, в котором тормозная система барабанная по умолчанию с завода, у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует мнение, что барабаны не очень надежны, поэтому часть владельцев меняет задние тормоза на дисковые. Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора. В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.

Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались. Дело в том, что хотя по надежности механика не уступала, но и превосходила гидравлику, производительность и плавность работы такого решения оказалась недостаточной с учетом стремительного развития автоиндустрии, увеличения мощности устанавливаемых ДВС и т.д. Механические тормоза попросту перестали справляться с растущими скоростными режимами и эффективно, а также безопасно замедлять автомобиль.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

ГТЦ (главный тормозной цилиндр)
РТЦ (рабочие тормозные цилиндры)
Гидравлические магистрали
Компенсаторное устройство
Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса. Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными.

Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения. После отпускания педали тормоза возвратные пружины, которые присутствуют в месте установки колодок, разводят их, то есть позволяют колодкам занять исходное положение. Параллельно происходит вытеснение тормозной жидкости обратно в главный тормозной цилиндр. Так выглядит общий принцип работы всей системы. Параллельно в устройстве современных авто присутствуют дополнительные элементы: вакуумный усилитель тормозов, компенсатор тормозного усилия, система ABS и т.д.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным

Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем. Давайте рассмотрим некоторые из них

Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме. Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п

Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме. Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.

Прокачка: подробная инструкция

Требуется прокачка для того, чтобы удалить из системы весь воздух

В этой работе важно помнить про то, что схема у контуров диагональная, поэтому прокачать нужно следующим образом: сначала идет заднее колесо с правой стороны, затем переднее с левой. В общем, работа выполняет «по диагонали»

Для прокачки потребуется стандартный набор инструментов и материалов: домкрат, тормозная жидкость, набор ключей и головок, а также отвертки.

Для начала стоит рассмотреть работу с товарищем:

Первым делом необходимо заполнить бачок тормозной жидкостью до метки «max»;
Далее нужно вывесить заднюю колесную пару. Между поршнем и пластиной необходимо поставить отвертку, таким образом выполняется блокировка тормозных механизмов. Главное, не забыть достать отвертку после завершения работы;
Теперь нужно вставить отвертку между пластиной и поршнем
С выпускного воздушного клапана необходимо снять колпачок. На головку клапана необходимо надеть чистый шланг, второй конец которого должен находиться в прозрачной емкости, заполненной тормозной жидкостью;
Помещаем шланг в емкость для слива жидкости
После этого напарник должен несколько раз нажать на соответствующую педаль (интервалы между нажатием должны составлять 1-2 секунды). При последнем нажатии педаль нужно придавить к днищу и не отпускать;
Следующим шагом будет регулировка клапана – его нужно отвернуть на 0,5-0,75 оборотов, после этого начнет капать жидкость, вместе с ней из системы будут выходить пузырьки воздуха. Когда все выйдет, клапан нужно закрыть, напарник при этом должен убрать ногу с педали;
Отворачиваем клапана
Далее проверяется уровень жидкости, если все в порядке, то выполняется сборка в обратном порядке.

Чтобы выполнить работу самостоятельно, нужно приобрести агрегат под названием «АЭРАТОР». Некоторые делают устройство своими руками, но лучше купить готовый агрегат за 70 рублей. Проводится прокачка следующим образом:

Вентиль на бачке необходимо объединить с колесным вентилем при помощи нового инструмента;
ВАЗ 2110 следует поддомкратить и вывесить колеса;
Штуцер прокачки следует демонтировать, тормозная жидкость будет уходить за счет созданной компрессии;
Для этого хватит воздуха с одной покрышки.

Ремонт тормозной системы ВАЗ 2107

В этом разделе нашего повествования мы предлагаем практические советы по выполнению ремонтно-восстановительных работ, вызванных необходимостью замены вышедших из строя основных элементов тормозной системы автомобиля «ВАЗ 2107».Наиболее распространенным в этом перечне является замена тормозных колодок, износ фрикционных накладок которых превысил допустимые нормы (1,5 миллиметра и менее).

Замена передних тормозных колодок

В качестве материально-технического обеспечения процесса вам потребуются пассатижи, обладающие достаточно широким захватом, чтобы отжать поршни тормозных цилиндров, обычные пассатижи для удаления шпилек, молоток, и тонкий бородок.

Демонтируем колесо и при помощи жесткой металлической щетки очищаем суппорт от загрязнений.
Пассатижами разжимаем шплинты, фиксирующие шпильки, и удаляем их.

При помощи бородка молотком выбиваем из посадочных проушин фиксирующие пальцы и удаляем их и прижимные пружины.
Тормозные колодки после проведенных нами манипуляций в штатных посадочных местах удерживаются лишь силой давления поршней тормозного цилиндра.
Откройте крышку емкости для тормозной жидкости и отожмите посредством пассатижей с широким хватом поршни цилиндра.
Удалите старые тормозные колодки из посадочной ниши и вставьте в нее новые.
Выполните сборку узла в последовательности, обратной вышеприведенной.
По окончании сборочных работ выжмите несколько раз тормозную педаль для установки поршней тормозного цилиндра на штатное место.
Проверьте уровень тормозной жидкости в резервуаре и в случае необходимости доведите уровень до отметки «MAX».

Замена задних тормозных колодок

Материально-техническое обеспечение процесса замены предполагает наличие торцевого ключа на «7» или «12» (в зависимости от размера направляющих колесных шпилек), двух монтажных лопаток, молотка и пассатижей.

После демонтажа колеса при помощи торцевого ключа на «7» (на автомобилях ранних годов выпуска – на «12») отворачиваем колесные направляющие шпильки (2 штуки). Аккуратно демонтируем барабан (не изменяя положения тормозных колодок). Уперев монтажные лопатки в колодки, вдавливаем поршни внутрь тормозного цилиндра. Демонтируем шпильки фиксации тормозных колодок, расположенные в средней их части. При помощи пассатижей отсоедините нижнюю пружину

Трос стояночного тормоза выведите из зацепления с рычагом привода тормозных колодок. Снимите тормозные колодки вместе с пружиной и распорной планкой. Отсоедините приводной рычаг стояночного тормоза, вынув для этого при помощи пассатижей шплинт из оси крепления

Тщательно очистите и промойте от загрязнений все элементы тормозного механизма, особое внимание уделив внутренней поверхности тормозного барабана. Замените колодки новыми и проведите сборку узла в обратной последовательности.

Замена главного тормозного цилиндра (ГТЦ). Замена главного тормозного цилиндра (ГТЦ)

Замена главного тормозного цилиндра (ГТЦ)

Ремонт ГТЦ, как правило, выполняется способом его замены новым или заведомо исправным агрегатом. Для обеспечения данного процесса вам потребуются: специализированный ключ для выкручивания (вкручивания) штуцеров тормозных трубок, торцовый ключ на «13», резиновая груша и некоторое количество свежей тормозной жидкости.Завершив подготовительные мероприятия, приступаем непосредственно к выполнению ремонтных работ, которые заключаются в следующем:

При помощи груши отбираем тормозную жидкость из резервуара.
Ослабляем хомуты крепления резиновых шлангов, после чего отсоединяем их от главного тормозного цилиндра.
Маркируем тормозные трубки для предотвращения путаницы в процессе сборки. После этого снимаем их посредством специализированного ключа, конфигурация которого позволяет избежать «слизывания» граней штуцера за счет полного и плотного их (граней) облегания.
Закончив отсоединение элементов от ГТЦ, откручиваем гайки, крепящие его (ГТЦ) к корпусу ВУТ (вакуумного усилителя тормозов). Для этого используйте торцевой ключ на «13».
Снимаем ГТЦ и заменяем его новым или заведомо исправным.

Установив агрегат на штатное место и произведя сборку узла, в последовательности, обратной, нежели приведенная выше. Затем долейте до установленного уровня тормозную жидкость и удалите воздух из контура тормозной системы.
