Способы обхода штатного иммобилайзера starline по цифровым шинам can и lin

Обновление прошивки

КАН библиотека Старлайн постоянно обновляется, поэтому производитель рекомендует пользователям проверять наличие обновлений каждые две недели.

Процедура обновления прошивки выполняется так:

1. На компьютер пользователя загружается файл с новой версией прошивки. В зависимости от версии его название может быть разным.
2. Запускается программное обеспечение Старлайн Телематика, установленное на ПК. Нажимается клавиша «Выбрать файл прошивки».
3. Появится новое окошко. В нем надо указать директорию, в которой сохранен загруженный файл. После выбора кликается кнопка «Открыть».
4. Удостоверьтесь, что величина в характеристике «Версия» такая же, как версия новой прошивки. Она должна отличаться от той, которая установлена.
5. Чтобы выполнить активизацию процесса обновления, жмется клавиша «Загрузить». Процедура загрузки будет выведена на экран в виде индикатора.
6. Если процесс завершен успешно, то в главном окне отобразится надпись «Прошивка загружена». Когда вы проверите версию программатора, увидите, что она изменилась на новую.

Канал Starlineru продемонстрировал процесс обновления прошивки с помощью компьютера.

Как можно подключить обходчик штатного иммобилайзера без ключа Starline

Обходчик для иммобилайзера Starline без ключа может подключаться к машине следующим образом:

Это устройство Starline может подключаться к машине два раза. Первый раз это необходимо будет сделать для сбора информации. Второй и уже окончательный нужно будет сделать для сбора непосредственной дешифровки (так можно делать для автомобилей марки Форд).

Также возможно их использование в так называемом «самодостаточном» режиме отдельной установки.

В этом случае ориентируются на особенности электроники современных машин — она позволяет использовать для запуска без ключа команды CAN-шин или другие слаботочные импульсы управления. Чаще всего такой прием идет для Мицубиси.

Есть и более сложные варианты. Это относится к комбинированным схемам подключения. В этом случае обходчик будет подключаться к линиям данных и дополняться одновременным присоединениям к шине типа CAN (можно даже сразу к двум моторной и салонной). Для запуска модуля обхода иммобилайзера иногда можно будет производить обмен данными по всем этим линиям. Этот бесключевой способ подходит для Nissan и KIA.

Таким образом, получается, что бесключевой обходчик иммобилайзера — это модуль, благодаря которому осуществляется дистанционный запуск автомобиля. Если говорить конкретно о брендах, то здесь решить проблему предлагает сам Старлайн. Модуль марки Starline — это обходчик практически на всех современных марках автомобиля, в первую очередь, благодаря своему расширенному дополнительному функционалу.

Подключение CAN-модуля к устройству StarLine

CAN-модуль является важной составляющей работы устройства StarLine, позволяющей обеспечить надежную связь между автомобилем и системой безопасности. Правильное подключение этого модуля к устройству StarLine обеспечивает корректную передачу информации и функционирование системы

Для начала подключения CAN-модуля к устройству StarLine необходимо определить соответствующий интерфейс. Для этого следует ознакомиться с документацией производителя и выяснить, поддерживает ли выбранная модель устройства StarLine CAN-интерфейс.

После определения интерфейса необходимо соединить CAN-модуль с устройством StarLine с помощью специального кабеля или разъема. В процессе подключения необходимо строго соблюдать правила проведения проводов и подключения к контактам. Неправильное подключение может привести к неработоспособности устройства или его повреждению.

Важным шагом при подключении CAN-модуля является настройка соответствующих параметров в устройстве StarLine. В меню настроек необходимо выбрать соответствующий пункт, указать тип подключения и необходимые настройки для корректной работы CAN-модуля.

В завершение подключения CAN-модуля необходимо проверить его работоспособность. Для этого рекомендуется провести специальные тесты или проверить функции, связанные с передачей данных между автомобилем и системой безопасности устройства StarLine.

Как правильно настроить

Установку GSM модуля для получения гарантированной качественной работы лучше доверить профессиональным сервисным центрам, где учтут все нюансы. При самостоятельном монтаже и настройке пользователю понадобится:

• Найти сервисную клавишу «Валет». Если неизвестно, где она установлена, необходимо связаться со специалистами, которые ее монтировали.
• При выключенном зажигании нужно поочередно нажать на клавишу 7 раз.
• Включите зажигание.

При правильном выполнении всех действий сигнализация Starline автоматически найдет новые установленные модули и зарегистрирует их в памяти процессорного блока.

После успешной регистрации на брелоке отобразится индикатор спутника.

Пользователи часто спрашивают: «Что это за человечек на экране дисплея изображён?» или: «Что за пчёлка (спутник) появилась у меня на дисплее брелка?». Это не что иное, как отображение того, что у Вас в автомобиле установлен Старлайн с GSM возможностями.

Иконки, означающие подключенный GSM модуль

После этого можно переходить к настройке телематических опций.

Изначально нужно выполнить звонок на установленный GSM модуль сигнализации Starline. После успешного соединения номер зарегистрируется в качестве основного M1. Для подтверждения придет SMS. Далее пользователь настраивает пароли:

PW. Используется при связи с охранным комплексом со второстепенных телефонных номеров M2, M3, M4, сохраненных в памяти комплекса.
PS. Пароль, используемый при смене основного номера

Важно сохранить его для исключения неприятных ситуаций.

Дальнейшая настройка осуществляется в соответствии с инструкциями от производителя. Разработчики Starline сформировали подробные алгоритмы действий по формированию всех возможных параметров сигнализации, включая ГЛОНАСС модуль, если он устанавливался.

Если кратко подвести итог, то ЖСМ модуль от «Старлайн» предлагает автолюбителям расширенный функционал, повышенный уровень безопасности и комфорт использования системы. Для управления используется мобильное приложение, благодаря чему не требуется применение дополнительных брелоков.

Приложение для работы со Старлайновским модулем GSM

Настройка CAN-модуля

Рассмотрим процесс программирования модуля CAN-шины на примере популярной StarLine A93. Сам модуль устанавливается непосредственно на плату центрального блока, где предусмотрены специальные гнезда. На плате модуля есть USB-разъем, который в дальнейшем позволит обновлять прошивку.

Чтобы войти в режим программирования модуля, временно отключите от сигнализации разъемы питания и CAN-шины. Зажав кнопку Valet, возвращаем на место разъем питания и продолжаем удерживать кнопку, пока не отзвучат пять сигналов сирены.

Далее настраиваются функции модуля, для чего предусмотрено несколько уровней меню:

1. Статусные функции: двукратное нажатие Valet
2. Управляющие функции: трехкратное нажатие
3. Дополнительные функции: четыре нажатия

Ещё кое-что полезное для Вас:

В дальнейшем, когда прошивка обновится, появятся дополнительные функции, можно будет просто активировать их в настройках CAN-модуля, не отключая ранее выведенные в штатную проводку аналоговые каналы.

— возможность подключения автосигнализации к автомобильной электронной шине CAN. Эта шина обеспечивает передачу данных от собственных встроенных датчиков автомобиля, что избавляет от необходимости устанавливать дополнительные датчики и значительно упрощает установку сигнализации — подключение к шине CAN не требует вмешательства в штатную проводку авто. Модули для такого подключения могут быть как встроенными, так и внешними, однако в любом случае покупка изначально совместимой с CAN сигнализации проще, чем приобретение дополнительного оснащения отдельно.

StarLine, СтарЛайн, автомобильные системы охраны запись закреплена

Вышла новая версия 6.1 программного обеспечения StarLine CAN Телематика. Пополнена CAN-библиотека, улучшены алгоритмы, добавлена поддержка новых моделей автомобилей и расширен список машин с поддержкой функции бесключевого обхода.

Яков Бобровский

Яков Бобровский ответил Александру

Александр, не работает в машинах с бесключевым доступом. я год назад ставил e96v2 BT и ключ прописывается, но без него не работает. Установщики сказали что нужно прятать копию чипа иммобилайзера и за это сверху еще денег

Яков Бобровский ответил Александру

Александр, установщикам даже подтвердили в службе поддержки о невозможности такого функционала. только прятать чип и модуль чтения чипа, только хардкор. на тот момент это было 6500р сверху установки сигналки. я отказался

Яков, не знаю у меня было такое только на Ларгусах и Дастерах прописовалось но на третий или четвёртый раз тачка не заводилась.Так же звонил техподдержку, технари разводили руками якобы проблема с тачкай . Все решалось заменой кан модуля или прописовать нужно было по два раза.

Алексей Доля ответил Александру

Александр, совсем недавно мучался на логане 1 и сандеро 1. Прям 2 дня подряд. В первом случае мне повезло, был 2can2lin модуль первой ревизии, зашил в него общую библиотеку 5.2.1 и все работает. Во втором случае can был v4. Получилось все сделать со второго раза путем «перекидывания» проводов lin на время обучения (прямо в красном разъеме их местами поменял) и после обучения возвращения в заводское положение. Работает.

Яков, Поддержка функции заявлена только для комплектации с ключом: Citroen C4 Sedan, 2013 — 2021 (B7L), ключ

Здравствуйте! Сигнализация A96 2CAN+2LIN GSM, авто Tiguan 2, 2.0л. появилась ли возможность подключения без зашивания второго ключа? Или может есть возможность у другой модели сигнализации?

Как сделать обходчик самостоятельно?

Для самостоятельного изготовления модуля обхода потребуется пластиковый корпус, поскольку в конструкцию устройства входят активные элементы. Если основа будет металлической, это может привести к появлению эффекта короткого замыкания в основной катушке антенны, намотанной на ключ. При установке надо учесть этот нюанс, поэтому монтаж приспособления не допускается рядом со стальными поверхностями и изделиями.

Чтобы сделать обходчик иммобилайзера, кроме пластмассового корпуса потребуется четырехконтактное реле, предназначенное для работой с 12-вольтным напряжением. Устройство крепится внутри корпуса модуля. Возможно применение любых типов реле, поскольку при работе обходчика в электроцепи коммутируется не больше 1 ампера тока, но деталь должна выдерживать множество срабатываний. К отводам устройства нужно припаять диод 1N4001, этот элемент можно купить на радиорынке.

Из блока модуля выходит 4 контакта:

1. Шлейф с двумя жилами применяется для подключения внешней катушки. Установка данного элемента зачастую производится рядом с выключателем зажигания, поэтому с замка нужно предварительно демонтировать защитную облицовку.
2. Выход питания надо подключить к отрицательному контакту блока управления сигнализацией.
3. Кабель +12 вольт — питание обходчика. Рекомендуется выполнить подключение этого контакта напрямую с аккумуляторной батареей или любым проводом, где имеется нагрузка при выключенном зажигании. К примеру, можно использовать электроцепь питания прикуривателя.

Варианты монтажа катушки:

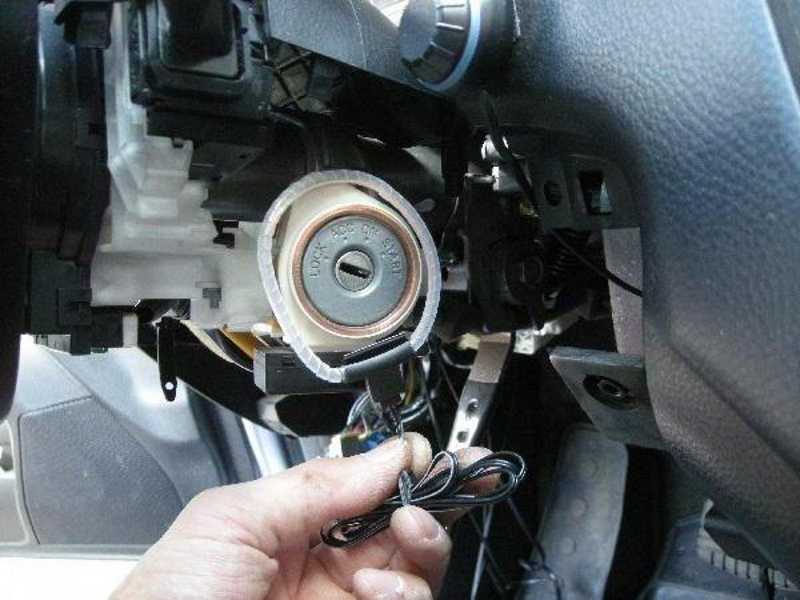

1. Установка производится рядом с выключателем зажигания. Данный компонент должен состоять не менее, чем из 50 витков обмоточного проводника. Допускается применение любых типов кабелей, но тонкие изделия быстрее изнашиваются.
2. Можно сделать катушку и закрепить ее на декоративной облицовке выключателя зажигания. Монтаж производится в месте размещения обходчика. Для реализации этого метода допускается применение граненого стакана, обмотанного изолентой. Для фиксации обмотки в месте установки понадобится эпоксидная смола.
3. Также можно снять облицовку вокруг замка и намотать провод непосредственно на защитный кожух. Предварительно от устройства нужно отключить колодку с проводом. Этот вариант более эстетичный, но для его реализации в пластмассовую облицовку нужно вкрутить саморезы, которые заранее прогреваются. Шляпки деталей будут применяться в качестве контактных элементов.

Установка модуля своими руками

Перед тем как устанавливать модуль пользователь должен отключить питание в электрической сети автомобиля. Для этого в моторном отсеке нужно отсоединить отрицательный клеммный зажим от аккумуляторной батареи.

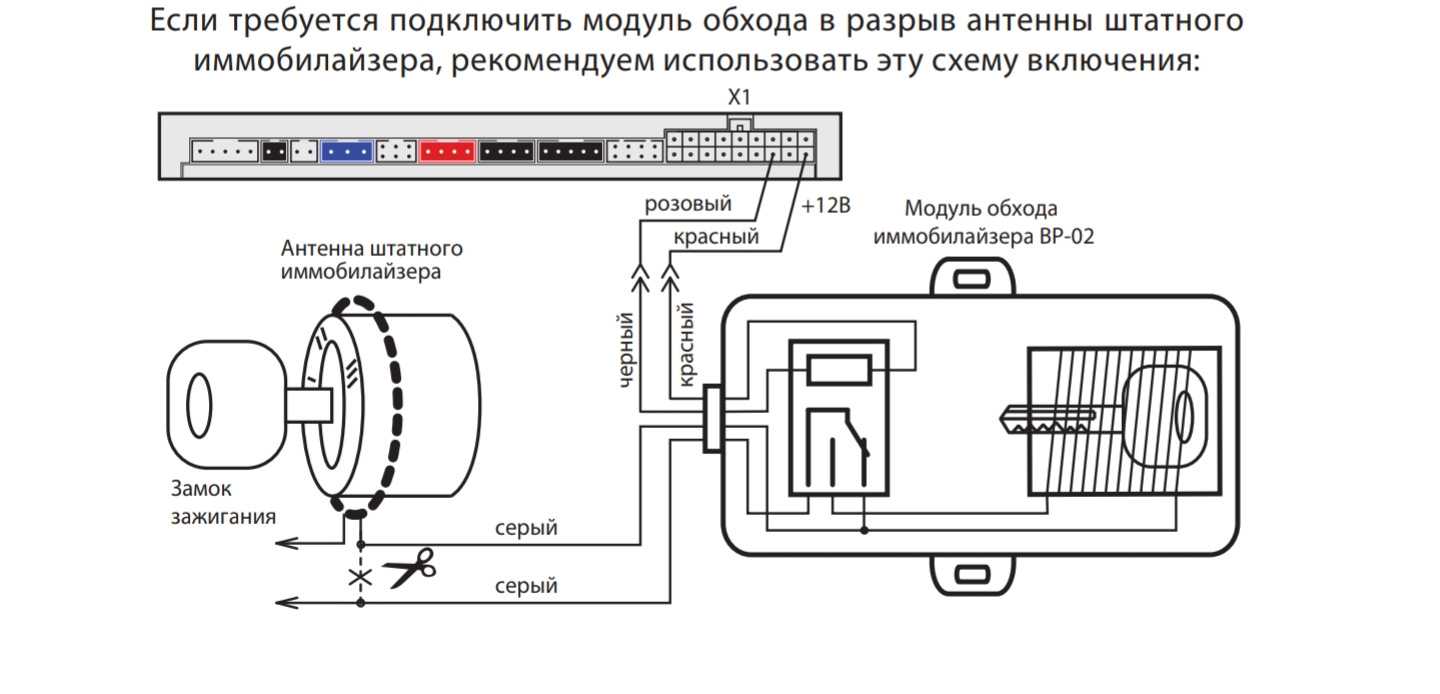

Электрическая схема подключения модуля:

Электросхема соединений контактов обходчика Старлайн

Инструкция по установке

Руководство по монтажу и подключению устройства:

1. Раскрывается корпус микропроцессорного модуля, для этого потребуется крестообразная отвертка. Элементы устройства аккуратно отсоединяются друг от друга.
2. Внутри можно увидеть плоский антенный модуль. В него устанавливается запасной элемент управления и надежно фиксируется. Нельзя допустить дальнейшего перемещения метки в модуле при воздействии вибраций, во время движения.
3. Корпус основного модуля закрывается.
4. Производится установка устройства в салоне транспортного средства. Для монтажа рекомендуется выбрать наиболее защищенное и труднодоступное место, к примеру, за приборной комбинацией. Возможен монтаж модуля в свободное пространство за автомагнитолой, вещевым ящиком. В месте установки не должно быть движущихся узлов, а также источников повышенных температур и влаги.
5. Следующим этапом будет подключение. Контакт красного цвета — положительный выход, его следует соединить с любой линией, где появляется напряжение при включении зажигания. Для подключения нужно выбрать один из контактов замка зажигания.
6. Черный провод — минусовой управляющий выход. Если на него поступает отрицательный сигнал, выполняется считывание кода транспондера. Черный контакт необходимо подключить к выходу системы автоматического пуска мотора, который обеспечивает потенциал корпуса на время работы агрегата.
7. Серые проводники. Соединение этих элементов выполняется в зависимости от комплектации автомобиля. Можно подключить контакт к наружной рамочной антенне либо в разрыв адаптера штатного блокиратора. В первом случае устройство должно быть установлено рядом с выключателем зажигания. Возможен еще один вариант подключения — намотать антенну из нескольких витков кабеля сверху штатной RFID.

Кому наше руководство адресовано

Теоретически, рассмотренные действия можно проводить с такими устройствами:

1. Starline A94/64, B94/64, D94/64;
2. Starline A93/63, также T94, i95 (LUX/ECO), AX3;
3. Starline e90 gsm и все модели e90/e91 в разных версиях (gps/gsm).

Отзывы при построении списка не использовались. За основу были взяты названия файлов.

Решив обновить прошивку сигналки, зайдите на сайт базы знаний. Что нужно затем, чтобы научиться настраивать систему. Установка нового ПО влечет не только улучшение работоспособности. Таблица опций изменяется тоже:

Согласно инструкции, проводят базовую настройку:

1. Надо позвонить с телефона владельца на номер GSM-модуля;
2. Следуя голосовым подсказкам, задают пароли доступа (PS и PW).

Будем считать, все эти действия уже выполнены.

Обновление прошивки модуля проводят так:

1. С телефона владельца отправляют одну SMS-команду: 00591;
2. Питание сигналки не должно отключаться;
3. По каналу GPRS прошивка будет обновлена автоматически;
4. На телефон вернется SMS с отчетом.

Инструкция, где рассмотрен процесс обновления, приводится на официальном сайте.

В списке сказано то, что приведено на скриншоте. Удачной настройки!

• Как сделать аукс на магнитоле сони



• Стоит ли проходить то у официального дилера шкода кодиак



• Не работает звуковой сигнал фольксваген пассат б5



• Как разобрать зеркало на ниссан альмера g15



• Как установить магнитолу в byd f3

Что такое 2CAN 2LIN?

Предлагаем поэтапно разобрать самые важные моменты.

1. Что это за комплектация такая, 2CAN 2LIN

Каждая модель сигнализации Старлайн имеет несколько вариаций, различающихся между собой наличием дополнительных модулей. Например, у Старлайн а93, есть версии ECO, GSM, CAN+ LIN, а также 2CAN+ 2LIN.

ECO – самая простая модификация, с минимальным набором базовых функций. GSM оснащена встроенным модулем для SIM карты. Если на упаковке охранной системы есть обозначение CAN+ LIN или 2CAN+ 2LIN, значит в ее комплектацию входит дополнительный блок для подключения через цифровой кабель.

Список машин, которые поддерживают модуль 2CAN 2LIN, можно посмотреть тут:

2. Что такое CAN LIN шины?

Итак, теперь вы знаете, что 2can 2lin в сигнализциях Starline – это, по сути, такой способ подключения. Рассмотрим, что он из себя представляет.

CAN – расшифровывается, как Controller Area Network. Из перевода выходит, это некая цифровая сеть из датчиков, контроллеров и исполнительных устройств. Связь между ними обеспечивает КАН шина (кабель), по которой и происходит общение между разными электронными блоками

CAN шиной сегодня оборудованы все новые тачки. Она связывает электронные модули автомобиля, обеспечивая между ними качественное и непрерывное взаимодействие. LIN шина — тоже цифровая магистраль, только однопроводная. Это такая упрощенная вариация КАН кабеля. Блок 2CAN 2LIN в сигнализациях Старлайн позволяет подключиться к этим сетям, то есть стать их полноправной электронной единицей.

Что такое КАН и LIN шины в сигнализации Старлайн, надеемся, вы поняли. Все электронные компоненты, подключенные к этим магистралям, могут связываться друг с другом. Общение в цифровой сети осуществляется через кодированные сообщения. У каждого контроллера свой идентификатор, благодаря которому система и понимает, откуда поступает информация.

В автомобиле по CAN LIN проводам «общаются» электронный блок управления, комбинация приборов, модуль двери водителя, центральный блок кузовной электроники, ABS, климатическая система, а также котроллер подушек безопасности. Получается, сигнализации Старлайн с модулем CAN LIN могут управлять многими штатными датчиками и устройствами автомобиля, а также считывать с них нужную информацию. Например, регулировать работу стеклоподъемников, зеркал, подушек безопасности, контролировать, открыта ли дверь или капот.

Вот для чего нужен модуль 2can 2lin Starline.

3. Зачем это нужно?

Устаревшая альтернатива цифровому подключению – аналоговое. Это значит, каждая функция сигнализации Старлайн подключается к исполнительному компоненту отдельным проводом. Таким образом, полный монтаж охранного комплекта аналоговым способом требует от 10 до 20 точек врезки в центральную проводку авто!

Цифровой же способ подключения по CAN LIN дает возможность подсоединиться ко всем электронным устройствам автомобиля через всего 2 провода (витая пара CAN-H и CAN-L). Чувствуете разницу?

Автомобили, для которых доступен бесключевой обход StarLine:

• Creta 2016-2017
• Elantra 2012-2015
• Elantra 2016-2017.
• Elantra (c кнопкой Start/Stop) 2012-2015
• Equus 2014-2017
• Genesis 2014-2017
• Grand Santa Fe 2014-2017
• Grand Santa Fe (c кнопкой Start/Stop) 2014-2017
• H-1 2008-2017

• i20 2016-2017
• i30 2012-2016
• i30 (Classic) 2012-2016
• i40 2012-2017
• i40 (c кнопкой Start/Stop) 2012-2017
• ix35 2014-2015
• ix35 2010-2013
• ix35 (с кнопкой Start/Stop) 2014-2015
• ix35 (с кнопкой Start/Stop) 2010-2013
• Santa Fe 2013-2017

• Santa Fe 2010-2012
• Santa Fe (c кнопкой Start/Stop) 2010-2012
• Santa Fe (c кнопкой Start/Stop) 2013-2017
• Solaris 2016-2017
• Solaris 2011-2015
• Solaris (c кнопкой Start/Stop) 2011-2015
• Solaris (с кнопкой Start/Stop) 2016-2017
• Sonata 2015-2017
• Sonata (с кнопкой Start/Stop) 2015-2017
• Tucson 2016-2017
• Tucson (c кнопкой Start/Stop) 2016-2017

• Carnival (с кнопкой Start/Stop) 2015-2017
• Cee’d 2012-2015
• Cee’d 2016-2017
• Cee’d (c кнопкой Start/Stop) 2012-2015
• Cee’d (с кнопкой Start/Stop) 2016-2017
• Cee’d Pro 2013-2015
• Cee’d Pro (c кнопкой Start/Stop) 2013-2015
• Cee’d SW 2012-2015
• Cee’d SW (c кнопкой Start/Stop) 2012-2015
• Cerato 2013-2016
• Cerato 2017-…
• Cerato (c кнопкой Start/Stop) 2013-2016
• Cerato (c кнопкой Start/Stop) 2017-…
• Mohave 2009-2017

• Mohave (с кнопкой Start/Stop) 2009-2017
• Optima 2016-2017
• Optima 2010-2015
• Optima (c кнопкой Start/Stop) 2010-2015
• Picanto 2011-2017
• Picanto (c кнопкой Start/Stop) 2011-2017
• Rio 2016-2017
• Rio 2011-2015
• Rio (c кнопкой Start/Stop) 2011-2015
• Rio (Prestige) 2016-2017
• Rio (Prestige) 2011-2015
• Rio (с кнопкой Start/Stop) 2016-2017
• Sorento 2013-2015

• Sorento (c кнопкой Start/Stop) 2013-2015
• Sorento Prime 2015-2017
• Sorento Prime (С кнопкой Start/Stop) 2015-2017
• Soul 2014-2017
• Soul (c кнопкой Start/Stop) 2014-2017
• Sportage 2010-2015
• Sportage 2016-2017
• Sportage (c кнопкой Start/Stop) 2010-2015
• Sportage (c кнопкой Start/Stop) 2016-2017
• Venga 2011-2017
• Venga (кнопка Start/Stop) 2011-2017

• Granta 2011-2017
• Kalina II 2013-2017
• Priora 2013-2017
• Largus 2012-2017
• Vesta 2016-2017
• Xray 2016-2017

• CT 200h 2011-2015
• ES 2016-2017
• GX 2009-2017
• IS 2013-2017
• LX 2016-2017
• LX 570 2008-2015
• NX 2014-2017
• RX 2009-2015
• RX 2016-2017

• ASX 2010-2015
• ASX 2010-2015
• Galant Fortis RHD 2008-2014
• L200 2016-2017
• Lancer 2008-2014
• Lancer 2008-2014
• Outlander 2012-2017

• Outlander XL 2007-2012
• Outlander XL 2007-2012
• Pajero IV 2007-2017
• Pajero Sport 2008-2015
• Pajero Sport 2016-2017
• RVR RHD 2010-2014

• Almera 2012-2017
• Juke 2011-2017
• Juke (Keyless) 2011-2017
• Murano 2016-2017
• Murano 2011-2015
• Pathfinder (Keyless) 2015-2017
• Qashqai 2014-2017

• Qashqai 2006-2013
• Qashqai (Keyless) 2006-2013
• Teana 2014-2017
• X-Trail 2015-2017
• X-Trail 2007-2014
• X-Trail (Keyless) 2007-2014

• Allion RHD (с кнопкой Start/Stop) 2007-2012
• Alphard 2013-2017
• Aqua RHD (с кнопкой Start/Stop) 2007-2011
• Auris (с кнопкой Start/Stop) 2012-2017
• Auris RHD (с кнопкой Start/Stop) 2007-2011
• Belta RHD (с кнопкой Start/Stop) 2006-2009
• Camry (c кнопкой Start/Stop) 2012-2017
• Corolla (с кнопкой Start/Stop) 2016-2017
• Crown RHD (Hybrid) 2012-2015
• Crown RHD (с кнопкой Start/Stop) 2012-2015
• Fielder RHD (с кнопкой Start/Stop) 2013-2017
• Fielder RHD (с кнопкой Start/Stop) 2007-2012
• Harrier RHD (с кнопкой Start/Stop) 2013-2017
• Highlander (c кнопкой Start/Stop) 2014-2017

• Hilux (с кнопкой Start/Stop) 2016-2017
• ist RHD (с кнопкой Start/Stop) 2007-2017
• Land Cruiser 200 2008-2015
• Land Cruiser 200 2016-2017
• Land Cruiser 200 RHD 2008-2015
• Land Cruiser Prado (с кнопкой Start/Stop) 2010-2017
• Land Cruiser Prado RHD (с кнопкой Start/Stop) 2010-2017
• Mark X RHD (с кнопкой Start/Stop) 2012-2016
• Noah RHD (с кнопкой Start/Stop) 2010-2013
• Prius (с кнопкой Start/Stop) 2010-2015
• Prius (с кнопкой Start/Stop) 2016-2017
• Prius RHD (с кнопкой Start/Stop) 2010-2015
• Ractis RHD (с кнопкой Start/Stop) 2010-2017

• RAV 4 (c кнопкой Start/Stop) 2013-2017
• RAV 4 (c кнопкой Start/Stop) 2013-2017
• RAV 4 (с кнопкой Start/Stop) 2006-2012
• Sai RHD 2009-2017
• Vanguard RHD (с кнопкой Start/Stop) 2006-2012
• Vitz RHD (с кнопкой Start/Stop) 2006-2009
• Vitz RHD (с кнопкой Start/Stop) 2010-2017
• Voxy RHD (с кнопкой Start/Stop) 2007-2013

УАЗ Patriot 2017, двигатель бензиновый 2.7 л., 139 л. с., полный привод, механическая коробка передач — электроника

Комментарии 12

как все дорого и сложно…

повесили котел на доп канал сиги.

теперь нажал на пульте сиги 2 — 1 — включился котелчерез 10 минут нажал 1 (долго) — запустился двигатель

котел больше 15 минут не рекомендую включать если потом меньше 20 минут едите — высаживает акк…

в среднем мне больше всего нравиться режим 10 минут котел, 10 минут прогревочный запуск, во время которого я выхожу из дома и не выключая двигатель еду на работу…акк в таком режиме не требовал подзарядки всю зиму, даже в сильные морозы…

У меня стоит старлайн эксперт, это тот же самый А93 с дополнительными прошивками от угона нет. Так вот, эта беда кроме прошивок ещё комплектуется замком капота, GPS модулем И GSM модулем, но была тогда какая-то акция и можно было эти функции исключить, что существенно удешевляло стоимость, ну и естественно я от всего этого отказался, а так сказать на сдачу мне реализовали безключевой обход иммобилайзера. Что я имею в итоге — сигналка с автозапуском и три ключа на руках (нахер бы они мне были нужны). Но зато сейчас уже хочу себе GSM управление, вот это реально классная штука, только теперь мне это будет стоить дороже, чем если бы этот модуль ставили сразу с сигналкой.Короче, пока борюсь с жабой, но думаю, что после нового года, я её уделаю и буду баловаться сигналкой с телефона.

Аккуратно снимаем тягу внутренней рукоятки открывания двери. Не потеряйте фиксирующую резиночку!

Полностью сняв замок, необходимо проверить, насколько четко и свободно действует его механизм. Если есть какие-то проблемы, желательно устранить их на этом этапе, а заодно и смазать все соединения

Подключение приводов замков дверей, концевиков, сирены и прочего производится по прилагаемой монтажной схеме. Из тонкостей могу отметить, что сигнал, указывающий, что двигатель уже завелся, мы взяли… с датчика давления масла. Посмотрим, верно ли наше решение.

Совершенно необходимые в нашем деле вещи:

1) приводы замков дверей с тягами и крепежом;

2) концевики дверей;

3) трубки для проводки;

4) пара пластин для концевиков капота и собственно концевики;

5) провода и контакты

К регистратору удара, входящему в комплект противоугонного устройства, мы

присовокупили пару микроволновых датчиков, которые в нашем случае более

удачный выбор, чем ультразвуковые

— Укрепите активатор в кармане двери по месту

— Устанавливая замок на место, сперва закрепите активатор с

тягой, а потом верните на место тягу внутренней рукоятки. Несколько исконно русских слов вам, вероятно, на этом этапе понадобится. Закрепляя саморезами активатор, непременно подвигайте тягу – в обоих положениях лепестка-блокиратора должен оставаться свободный ход корпуса активатора

В передней кромке дверного проема просверлите три отверстия: для концевика (6 мм), его крепежа (3 мм) и трубки (10 мм), через которую пройдут провода к активатору. Место для концевика находится примерно в дюжине сантиметров от пола, где на внутренней панели боковины есть небольшое, с пятак, отверстие, через которое удобно пропустить провода. Еще одно отверстие диаметром 10 мм просверлите с прилегающей к проему передней плоскости двери

Важно, чтобы оно было немного выше того, что в проеме, так провода не будут перетираться. Необходимо также не переборщить с длиной шурупов для крепления концевиков, иначе контакт не будет замыкаться

Достаточно 4–5 мм. Перед окончательной установкой концевиков их необходимо подогнать под ширину зазора между дверью и проемом. Проще всего слепить столбик из пластилина высотой сантиметра два и прилепить на место контакта, где отверстие, и захлопнуть дверь. Высота сплюснутого столбика служит шаблоном. Нам, к примеру, пришлось откусить кусачками лишь один сегмент концевика. Прикрутив концевик на место, обязательно закройте дверь и проверьте через отверстие в панели боковины салона, размыкается ли контакт. Пара миллиметров хода нужны как минимум!

Блокировка Keyless по CAN. Быстрее. Экономичнее. С умом

Инженеры НПО СтарЛайн разработали уникальную технологию, которая позволяет специалистам по автобезопасности легко и быстро реализовать функцию блокировки Keyless по CAN-шине для большинства популярных автомобилей.

Теперь реализация функции блокировки радиоканала связи между автомобилем и его штатным брелоком не требует дополнительных действий, достаточно лишь в настройках CAN выбрать функцию «Блокировка Keyless».

Надежная блокировка помогает легко и быстро защитить автомобили с системой бесключевого доступа Keyless от угона, совершаемого самым популярным среди злоумышленников способом – ретрансляцией сигнала штатного ключа автомобиля.

Блокировка Keyless по цифровой шине CAN в охранно-телематических комплексах StarLine делает ретрансляцию сигнала штатного ключа автомобиля бессмысленной:

• Система Keyless деактивируется, когда владелец с Bluetooth-меткой StarLine или смартфоном, работающим в качестве метки, уходит от автомобиля, находящегося в охране.
• Активация системы Keyless происходит при идентификации Bluetooth-метки StarLine или смартфона владельца.

Использование новой технологии доступно в охранно-телематических комплексах StarLine 6 и 7 поколений.

Самый полный список автомобилей с поддержкой простой и быстрой активации блокировки Keyless уже доступен на can.starline.ru:

Audi
E-Tron	2018-2021
Q3	2019-2021
BMW
X3	2017-2021
X4	2019-2021
X5	2018-2021
X6	2019-2021
X7	2019-2021
Серия 3	2019-2021
Серия 5	2017-2021
Серия 7	2019-2021
Серия 8	2018-2021
Chery
Tiggo 4	2017-2021
Tiggo 7 Pro	2019-2021
Tiggo 8	2019-2021
Tiggo 8 Pro	2021.
Dodge
RAM	2018-2021
Ford
Kuga	2020-2021
Geely
Tugella	2020-2021
Genesis
G80	2020-2021
GV80	2021.
HAVAL
F7	2019-2021
Hyundai
Creta	2016-2021
Creta	2022-.
Elantra	2019-2021
Elantra	2020-2021
Ioniq	2016-2021
Palisade	2018-2021
Santa Fe	2019-2021
Solaris	2020-2021
Tucson	2021-.
i40	2012-2021
Infiniti
FX	2008-2013
QX30	2015-2021
QX50	2014-2017
QX50	2018-2021
QX60	2014-2021
QX70	2014-2021
Jeep
Cherokee	2018-2021
KIA
Cadenza	2014-2017
Ceed	2019-2021
K5	2020-2021
Mohave	2017-2020
Mohave	2021-.
Rio	2020-2021
Sorento	2021-.
Sorento Prime	2018-2020
Stinger	2017-2021
Lexus
ES	2018-2021
ES 250	2012-2015
GX	2009-2019
GX	2019-2021
LS	2017-2021
LX	2016-2021
LX 570	2008-2015
NX	2014-2021
RC	2014-2021
RX	2016-2021
UX	2019-2021
Mercedes
CLA	2013-2019
E	2018-2021
G	2018-2021
GLB	2019-2021
GLE	2015-2021
GLE	2018-2021
S	2013-2020
Mitsubishi
Outlander	2012-2021
Outlander RHD	2012-2021
Pajero Sport	2016-2021
Nissan
Cube RHD	2009-2019
Elgrand RHD	2010-2021
Fuga RHD	2009-2021
Juke	2011-2017
Juke RHD	2011-2017
Leaf	2009-2017
Leaf RHD	2009-2017
March RHD	2010-2017
Murano	2011-2015
Murano	2016-2021
Note RHD	2012-2021
Patrol	2010-2018
Qashqai	2014-2021
Rogue	2014-2020
Sentra	2014-2021
Serena RHD	2010-2016
Serena RHD	2016-2019
Skyline RHD	2010-2014
Sylphy RHD	2012-2021
Teana	2003-2008
Teana	2008-2013
Teana	2014-2021
Tiida	2007-2014
Tiida	2015-2021
X-Trail	2015-2021
X-Trail RHD	2015-2021
Renault
Captur (Европа)	2019-2021
Clio	2019-2021
Zoe	2019-2021
SEAT
Arona	2017-2021
Tarraco	2019-2021
Skoda
Kamiq	2019-2021
Karoq	2018-2021
Kodiaq	2017-2021
Octavia	2013-2020
Rapid	2020-2021
Superb	2016-2021
Toyota
C-HR RHD	2016-2021
Camry	2012-2017
Camry	2018-2021
Corolla	2019-2021
Corolla Fielder RHD	2013-2021
Crown RHD	2008-2012
Crown RHD	2017-2021
Harrier RHD	2013-2021
Hiace	2019-2021
Highlander	2019-2021
Land Cruiser	2008-2015
Land Cruiser	2016-2020
Land Cruiser	2021-.
Land Cruiser Prado	2019-2017
Land Cruiser Prado	2018-2021
Land Cruiser Prado RHD	2009-2017
Noah RHD	2014-2021
RAV 4	2020
RAV 4	2013-2018
RAV 4 Prime	2021-.
Sienta RHD	2015-2021
Venza	2012-2016
Voxy RHD	2014-2017
Wish RHD	2009-2021
Volkswagen
Jetta	2020-2021
Passat	2020-2021
T-Roc	2019-2021
Taos	2020-2021
Tiguan	2017-2021

Список автомобилей постоянно дополняется, следите за обновлениями на can.starline.ru.

StarLine надежно защищает

Настройка параметров CAN-модуля

CAN-модуль – это компонент устройства StarLine, который позволяет получать информацию о состоянии автомобиля по шине CAN и взаимодействовать с различными системами автомобиля. Настройка параметров модуля позволяет оптимизировать его работу и получить максимальную функциональность.

Для начала настройки необходимо установить правильные значения параметров. Максимальная скорость обмена определяет скорость передачи данных по шине CAN и зависит от конкретной модели автомобиля. В таблице производителя можно найти информацию о поддерживаемых скоростях обмена для каждой модели.

Далее следует настроить Фильтр адреса. Этот параметр определяет, какие адреса на шине CAN будут приниматься модулем. На практике это означает, что можно настроить модуль таким образом, чтобы получать только определенные типы сообщений.

Также важным параметром является Время задержки. Оно позволяет определить, через какое время после получения сообщения модуль вернет информацию об этом событии. Например, если задержка установлена на 100 миллисекунд, то модуль будет передавать информацию о получении сообщения после прошествия указанного времени.

В ряде случаев может потребоваться также настроить Режим работы CAN-модуля. Например, можно выбрать однонаправленный режим, когда модуль принимает сообщения только с шины CAN, но не передает информацию назад.

После настройки всех параметров необходимо сохранить изменения и перезагрузить устройство для их применения

Важно помнить, что настройка CAN-модуля может потребовать определенных знаний в области электроники и автомобильных систем, поэтому рекомендуется обращаться к руководству по эксплуатации или обратиться к специалистам

Подключение

В подключении задействуется три провода – красный, черный и серый. Первый подсоединяется к цепи с напряжением 12 В – это плюс питания. Черный контур является отрицательным управляющим входом на 70 мА. В момент подачи минусового потенциала на черный провод как раз и выполняется идентификация кода электронного шифра. Этот провод подключается к выходному разъему модуля дистанционного запуска.

Также не стоит забывать, что подключение обходчика иммобилайзера Starline предполагает и введение в сеть антенны. Серые провода предназначены именно для этой задачи. В наиболее распространенных схемах комплектная антенна крепится на замке зажигания и подключается к разъему на окончании проводов серого цвета.
