Отличия от других моделей

Несмотря на то, что силовой агрегат ВАЗ-2123 устанавливаемый на Ниву Шевроле практически не претерпел никаких изменений по сравнению с предыдущими моделями, все же наблюдаются некоторые отличия, выгодно отличающие его от предшественников. На него устанавливается однорядная втулочно-роликовая цепь, поэтому необходимо было расположить все звездочки в один ряд. Такая конструкция позволила улучшить эффективность работы масляного насоса. Это не повлияло на регламент замены масла, но позволило обеспечить улучшенную смазку деталей.

В остальном расположение компонентов осталось там же, как и на моделях типа 21214. Это подтверждается наличием установки пружинно-гидравлической системы, свойственной всем автомобилям концерна ВАЗ.

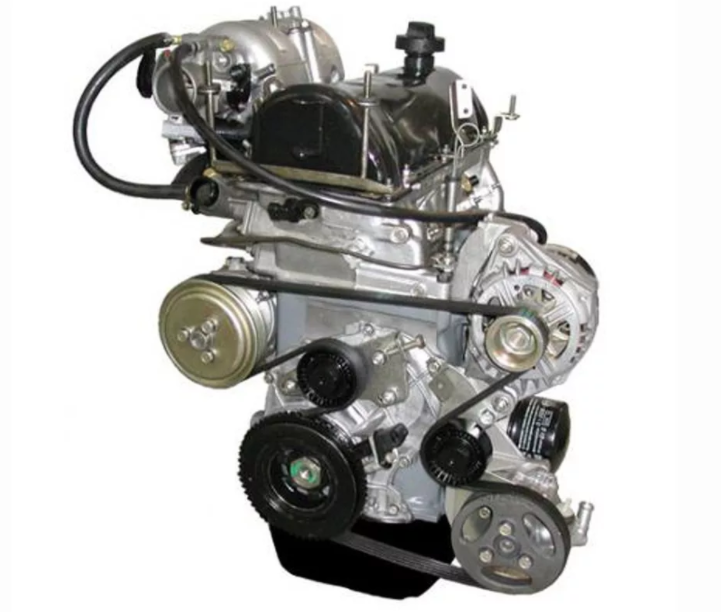

Помпа системы охлаждения и генератор приводятся в движение специальным шкивом, который устанавливается на коленвал и передает усилие за счет поликлинового ремня.

Стандартный ремень имеет порядковый номер 58436 5РК1888. Если необходимо подобрать аналог, нужно, чтобы он соответствовал следующим арактеристикам:

Длина 188,8 см
Ширина – 1,7 см
Форма внутренней поверхности – 5 клиньев.

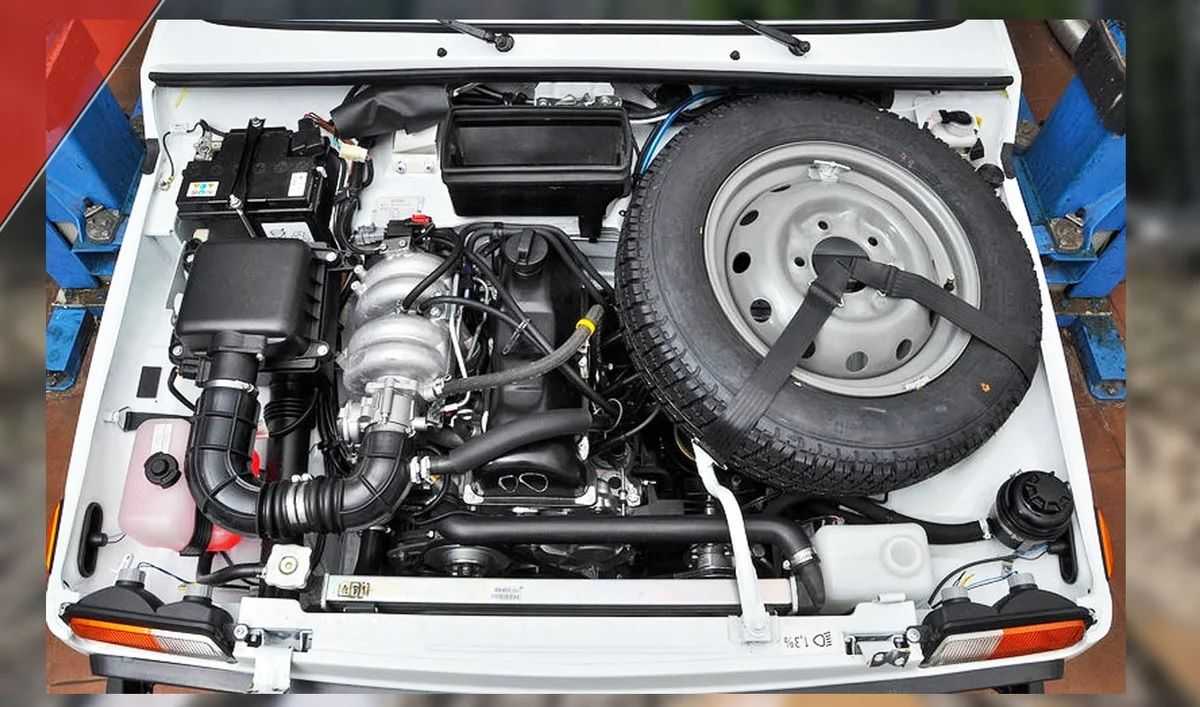

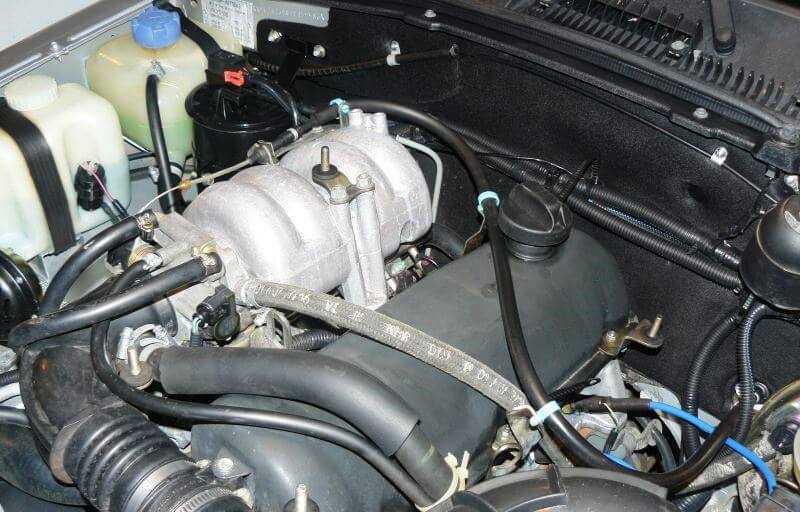

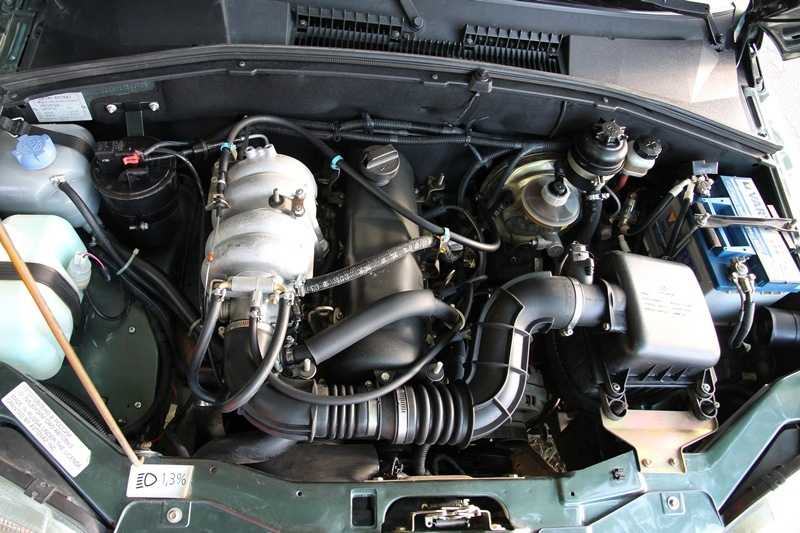

Наиболее значительные перемены коснулись моторного отсека. Это стало необходимым за счет изменений балки моста, а также отсутствия крепления редуктора со стороны двигателя. Теперь на автомобиле используются новые детали крепления двигателя, которые не совместимы с предыдущими моделями авто.

Особенности забора воздуха.

Воздушный фильтр получил новую форму и размеры. Теперь корпус устройства стал намного больше. Так же на Шевроле Ниву были разработаны новые впускные трубы и ресивер.

Замена клапанного механизма

Необходимо учитывать, что модернизация силового агрегата «Нивы Шевроле» не окажет значимого влияния в плане улучшения характеристики автомобиля. Это связано с тем, что все особенности транспортного средства рассчитаны на высокие параметры проходимости, а не на скоростные показатели. Следовательно, потраченные средства и время на чип-тюнинг, замену клапанного механизма, обновлении моторов не всегда дают желанный результат.

Чтобы модернизация отечественного внедорожника принесла видимый эффект, следует акцентировать внимание на улучшении тяговых характеристик, что и так относится к преимуществам данной машины. В этом направлении следует обратить внимание на такие моменты:

Важный момент – любые попытки тюнинга мотора, проводимого несведущим человеком без участия специалиста, могут привести к обратному эффекту или выходу агрегата из строя

Расточка штатного поршня на увеличенный диаметр. Это даст возможность повысить топливный объем мотора. Всего два миллиметра разницы позволят вместить не 1,7, а 1,85 литра топлива, что не так уж и мало.
Улучшение самого поршня в силовом агрегате даст к объему еще 0,2 л.
Полная замена поршневого механизма с крышкой двигателя 2123 на версию с диаметром 88 миллиметров увеличит объем до двух литров.

Важный момент – любые попытки тюнинга мотора, проводимого несведущим человеком без участия специалиста, могут привести к обратному эффекту или выходу агрегата из строя.

История производства «Нивы» и её основные модификации

Производством «Шевроле Нивы» впервые стали заниматься еще в середине 1980-х годов прошлого века, но самая первая версия – прототип современной «Нивы» – ВАЗ-2123 — увидела мир лишь в 1998 году. Она выпускалась совсем недолго – до 2002 года, производство было малосерийным.

В 2002 году лицензия на производство была перекуплена концерном «Дженерал Моторс», и появился новый внедорожник на базе старого – «Нива Шевроле».

Самая первая «Нива Шевроле» выпускалась в двух образцах: L и более совершенный GLS.

С 2006 года появился FAM-1, который просуществовал всего пару лет и был снят с производства.

В 2009 году с производства сошла «Нива» нового образца. Сейчас она существует в комплектациях L, LC, LE, GLS, GLC и LE+.

На данный момент ожидается выход «Шевроле Нивы-2» с обновленным мотором и новой комплектацией.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

В автомобиле отопительный кран — необслуживаемый узел, поэтому менять его необходимо как по техническим, так и по финансовым соображениям. Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

Нарушение герметичности. Когда элементы трутся, они изнашиваются и, соответственно, уже не прилегают друг к другу, как следует. В итоге появляются разные подтёки, которые очень заметны.
Внутреннее окисление элементов. Летом кран печки длительное время закрыт, поэтому в этот период его элементы окисляются и прилипают друг к другу. Следовательно, открыть кран и при этом не поломать его почти нереально.

Кран печки вмонтирован в специальную нишу в отсеке двигателя

Принцип установки крана печки

Перед тем как произвести замену отопительного краника на печке, нужно выполнить предварительные работы:

снять вещевой ящик;
частично слить ОЖ.

Сливается антифриз таким образом:

Все работы проводим только на охлаждённом моторе, чтобы случайно не обжечься. С левой стороны под мотор ставим тазик или любую другую ёмкость из пластика.

Для демонтажа краника печки необходимо слить антифриз

Для того чтобы слить антифриз, необходимо полностью открыть кран печки

Для слива антифриза необходимо открутить пробку на блоке цилиндров

Для того чтобы снять кран печки, необходимо полностью слить антифриз

Вещевой ящик можно снять, если открутить все саморезы, которые его удерживают. Одни из них располагаются в глубине детали, другие — под крышкой бака.

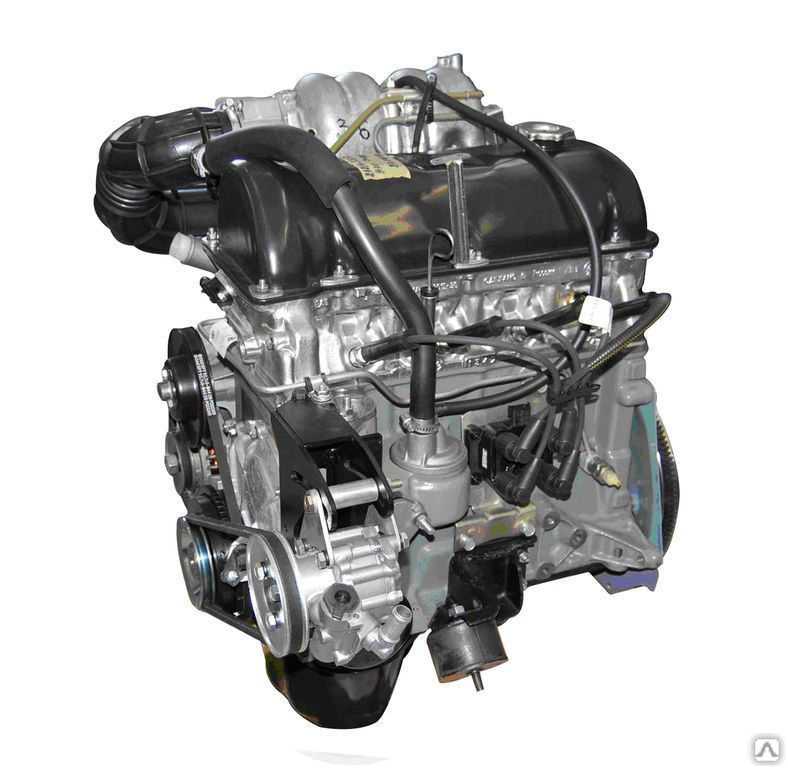

Новый двигатель для автомобилей «Шевроле Нива»

В 2016 году было запущено производство новых двигателей.

Мотор подходит для некоторых моделей «Лады», а также автомобилю «Шевроле Нива». Двигатель 1,8 л сделан на базе старого ВАЗ-21127, объемом 1,6 л.

В конструкции и характеристиках нового двигателя появились существенные изменения:

появление дополнительного масляного канала между цилиндрами;
появился механизм изменения газораспределения на впуске – была уменьшена масса деталей, что помогает впускать больше воздуха и уменьшать трение между поверхностями;
изменился корпус подшипников, что позволяет добавить датчик фаз;
появилась точная система установки привода ГРМ, благодаря чему регулировка фаз становится более точной;
высота поршня увеличилась, что позволяет уменьшить температуру нагревания двигателя;
верхний вкладыш коленвала имеет иную форму канавки, что помогает сэкономить расход смазочного материала;
водяной насос заменили помпой, с её помощью прокачка жидкостей через мотор будет лучшей;
почти вдвое увеличена производительность масляного насоса, диаметр маслозаборной трубки был для этого также увеличен.

«Шевроле Нива», новый двигатель которой станет мощнее и экономичнее, получится более быстрой и надёжной. Характеристики нового мотора следующие.

Мощность – 122 лошадиные силы при 6 тысячах оборотов в минуту.

Крутящий момент увеличился до 170 Нм и достигается он при 3 700 оборотах.

Какие детали нужны для сборки

Мотор разобрали, перемыли, заказали новые детали и готовы собирать обратно. При сборке блока двигателя устанавливались такие детали:

Сальник коленвала размеры 70х90х10 и 40х56х7
Вкладыши коренные ремонт 0,25 артикул 2101-1000102-11
Вкладыши шатунные стандарт артикул 2101-1000104-01
Кольца фирмы goetze артикул 08-269906-00
Комплект прокладок на двигатель 21213 так же подходит на двигатель 2101-07
Помпа фирмы лузар артикул 2101-1307011
Натяжной и обводной ролики ремня генератора фирмы Ina артикул 531 0760 10
Так же заменили комплект сцепления. Установили фирму sachs артикул 3000 951 003

Необходимые инструменты

Для работы много инструмента не понадобится. Нужны:

Ключи, желательно торцевые, размеры 8, 10, 12, 13 и 17 мм.
Отвертки + и —
Динамометрический ключ
Набор щупов
Обжимка поршневых колец 53-125мм, например, Intertool HT-7063

В данном фотоотчете будет показано как собрать разобранный блок двигателя Ваз 21213 на Шевроле Ниве.

Блок двигателя Ваз 2123 (Нива Шевроле). Помыт, почищен и готов к сборке.

Новые коренные вкладыши. Мы устанавливали ремонтные вкладыши — 0,25.

Правильное расположение вкладышей. Внимательно устанавливайте как на фото. если перепутаете, то не будет смазываться коленвал.

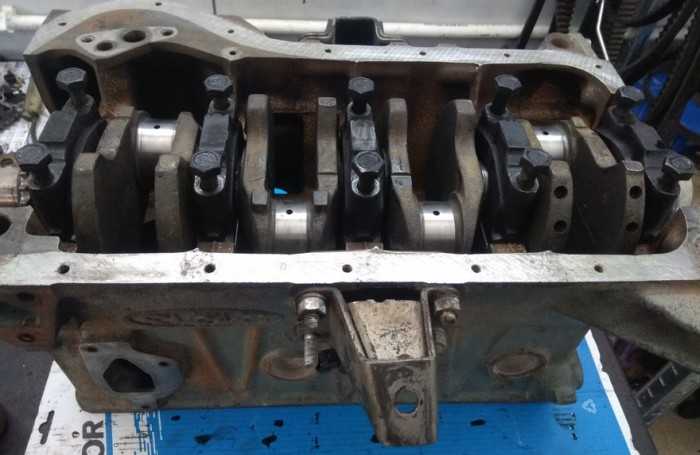

Устанавливаем чистый и смазанный коленвал. Бугеля устанавливаются замок к замку вкладышей.

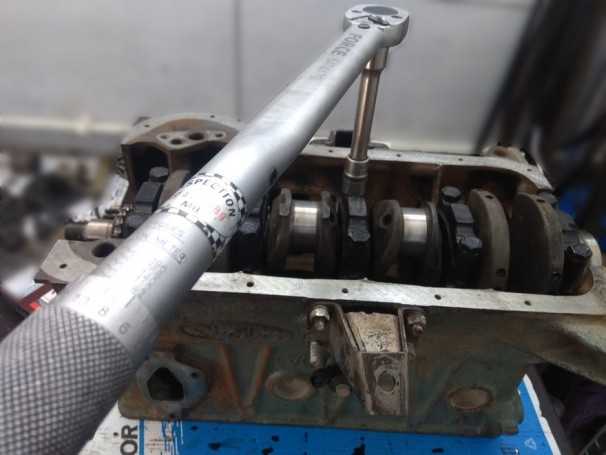

Затягиваем коренные бугеля моментом 68,31-84,38 Н·м (6,97-8,61 кгс·м).

Проверяем осевой люфт коленвала. Зазор должен быть не меньше 0,06мм и не больше 0,35мм. Если зазор не соответствует, то откручиваем пятый бугель и устанавливаем полукольца нужного нам размера.

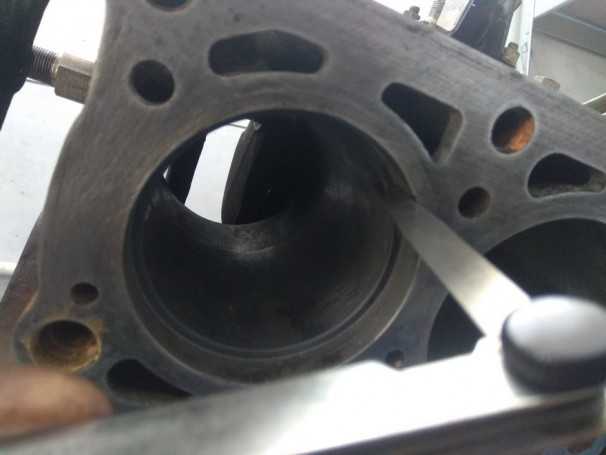

Перед установкой новых колец необходимо проверить зазор в замке колец. Зазор должен быть в пределах 0,25-0,45 мм.

Также необходимо проверить зазоры между поршневыми кольцами и канавками. Зазор для верхнего компрессионного кольца 0,04-0,07 мм, для нижнего — 0,03- 0,06 мм и для маслосъемного — 0,02-0,05 мм. Предельно допустимые зазоры при износе — 0,15 мм.

При установке колец обращаем внимание на указатель на кольцах. Надписью «TOP» ставим наверх

Поршня готовы к установке. Кольца все одеты.

Для дальнейшей работы нам понадобится вот такая обжимка колец.

Смотрим чтобы надпись на шатуне при установке смотрела на перед двигателя.

Так же ищем стрелку на самом поршне. Стрелка также должна смотреть вперед двигателя. Если надпись на шатуне и стрелка на поршне смотрят в разные стороны, то ориентируемся только по поршню.

Устанавливаем вкладыши. Смазываем чистым маслом.

Хорошо смазываем маслом кольца и разворачиваем их замки на 120°(в виде значка мерседес). Смазываем обжимку и аккуратно сжимаем кольца.

Смазываем цилиндр. Устанавливаем поршень правильной стороной

Подравниваем обжимку и очень осторожно забиваем поршень деревянной или прорезиненной рукояткой молотка

Устанавливаем таким образом все поршня. Переворачиваем блок.

Ставим бугеля, не забыв смазать шейки коленвала. Шатунные бугеля ставятся также как и коренные — замок к замку. Затягиваем моментом 43,32-53,51 Н·м (4,42-5,46 кгс·м).

Головки которыми производились обтяжки бугелей коленвала.

Устанавливаем масляный насос.

Наливаем масло в маслонасос .

Ставим промежуточный вал предварительно смазав его маслом.

Зажимаем его.

Одеваем звезду. Зажимаем. Контрагаем.

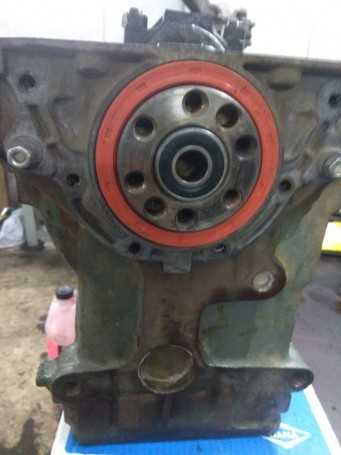

Прикручиваем заднюю крышку коленвала

Обращаем внимание на сальник, чтобы не подвернулся, а то будет течь масло

Цепляем цепь, прикручиваем башмак. Устанавливаем переднюю крышку двигателя смазывая прокладку герметиком.

Зажимаем по кругу все болты крышки.

Промазываем герметиком стыки между блоком и крышками двигателя.

Устанавливаем поддон

Затягиваем все болты по кругу, осторожно чтобы не передавить прокладку

Прикручиваем двумя болтами защитный кожух маховика.

Устанавливаем маховик. Зажимаем болты моментом 60,96-87,42 Н·м (6,22-8,92 кгс·м). Болты можно смазать фиксатором резьбы или герметиком.

Ставим диск сцепления через направляющую.

Устанавливаем корзину и затягиваем 6 болтов.

На фото видно артикул сцепления которое мы устанавливали.

Прикручиваем всё навесное на двигатель. Кронштейн генератора, кронштейн гидроусилителя руля.

Кронштейн натяжного ролика, помпа, шкив коленвала.

Устанавливаем собранный блок цилиндров на автомобиль.

Установленные поршневые кольца.

Комплект прокладок для всего двигателя.

Вкладыши, сальники, помпа.

Натяжной и обводной ролики ремня генератора.

Автомобили на замену Шевроле Нивы.

Большинство современных внедорожников похожи скорее на лощеных светских франтов, чем на брутальных селян. Плавне линии кузова, пластиковые бамперы как одно целое в кузовом и комфортабельный салон, — сегодня все это пользуется гораздо большим спросом, нежели повышенная проходимость в спартанских условиях. Но, все же есть и исключения, как например, Tagaz Tager.

Автомобиль стал популярным благодаря своей простоте и универсальности: он одинаково был хорош как для городских, так и для сельских дорог. Его простая и в то же время оригинальная внешность практически повторяет легендарного американского внедорожника, а столь редкая сегодня круглая форма оптики и радиаторная решетка с частыми вертикальными вырезами смотрятся вполне органично. 16-дюймовые колесные диски еще больше усиливают впечатление.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.

Снятие двигателя нива. видео как снять двигатель с niva самостоятельно в своем гараже

Чтобы снять двигатель на Ниве (ВАЗ 2121) первым делом нужно снять капот, лить тосол, снять радиатор. Затем снимается головка и раскручивается двигатель. Далее он поддомкрачивается и стропами (веревками) вынимается двигатель автомобиля.

Подробностей снятия и откручивание каждого болтика не ждите, если решились снять движок значит опыт какой никакой есть, но чтобы проще было с правится с задачей рассказана последовательность демонтажа деталей и наглядно виден процесс как вытащить двигатель с Niva. Подробнее смотрите видео ролик.

Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг. Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво. Двигатель удобнее вынимать, если снять капот.

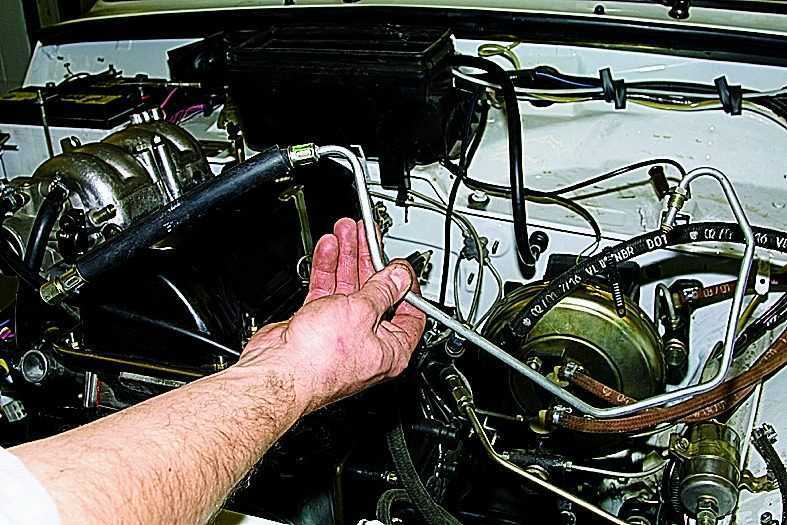

Перед отсоединением шлангов и электрических проводов рекомендуем их промаркировать, чтобы не перепутать при сборке.

Завод-изготовитель рекомендует снимать двигатель, предварительно разъединив узлы силового агрегата: коробка передач с картером сцепления остается на автомобиле, а при снятии двигателя передний подшипник первичного вала коробки передач и ступица ведомого диска сцепления снимаются с первичного вала.

7. Отверните гайки крепления подушек передних опор двигателя к кронштейнам поперечины передней подвески, снимите установленные под ними шайбы.

9. Выверните два болта крепления рабочего цилиндра гидропривода сцепления, не отсоединяя от него шланг, и.

12. Отверните гайку болта хомута крепления приемной трубы, выньте болт и отсоедините хомут от кронштейна.

17. Ослабьте хомут крепления и снимите левую часть воздухоподводящего патрубка с промежуточного кронштейна.

19. . выверните болт крепления промежуточного кронштейна и отведите правую часть патрубка в сторону, не отсоединяя от нее шланг вентиляции картера.

24. Выньте держатели моторного жгута проводов из отверстий кронштейнов на двигателе и кузове и отведите жгут в сторону.

36. Ослабьте хомуты крепления и отсоедините от патрубков рубашки охлаждения двигателя и термостата верхний и.

44. Выверните болт нижнего крепления передней распорки впускной трубы и отведите ее вперед так, чтобы она не мешала снятию стартера.

50. Используя штатную и вновь установленную проушины, закрепите стропу грузоподъемного механизма на двигателе.

51. Выверните болты крепления усилителя передней панели каркаса моторного отсека и снимите усилитель.

52. Приподнимите двигатель до момента выхода шпилек подушек передних опор двигателя из отверстий кронштейнов поперечины и.

53. . вставьте между картером сцепления и штангой стабилизатора поперечной устойчивости деревянный брусок подходящего размера (толщиной примерно 60–70 мм), чуть опустите двигатель так, чтобы брусок оказался зажат между картером сцепления и стабилизатором, и сдвиньте двигатель вперед, отодвигая его от картера сцепления. При этом передний подшипник первичного вала и ступица ведомого диска сцепления будут сниматься с первичного вала коробки передач.

54. После полного выхода первичного вала из ступицы ведомого диска аккуратно приподнимите двигатель и извлеките его из моторного отсека.

– одевая на первичный вал коробки передач ступицу ведомого диска сцепления, будьте предельно внимательны, иначе при перекосе вывешенного двигателя может быть повреждена ступица ведомого диска;

Все торговые марки являются собственностью их владельцев

Замена прокладки поддона Нива Шевроле – это довольно частая процедура, которая время от времени требуется при выполнении обслуживания любого автомобиля. Обусловлено это качеством материала и перегревами ДВС.

Снятие поддона и замена прокладки на Нива

Для самостоятельного снятия поддона необходимо подготовить следующий инструментарий :

комплект ключей и торцевых головок;
плоскую отвертку;
емкость на 4 л для масла;
воротку торцевого типа;
удлинитель для воротка или рычаг;
домкрат.

Наряду с указанным списком, при выполнении замены прокладки поддона картера следует приобрести:

пару брусков толщиной 40-50 мм;
прокладки для масляного насоса и поддона;
ветоши для удаления масляных пятен.

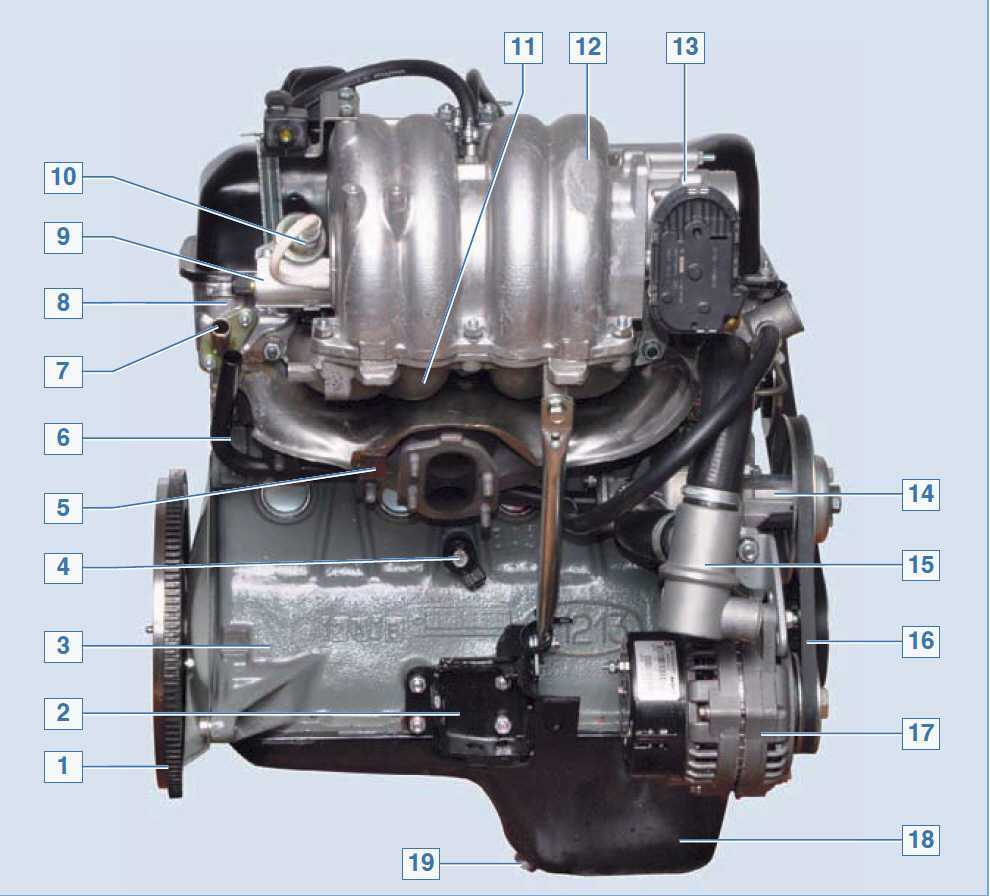

Особенности конструкции двигателя

Цилиндры мотора объединены единым чугунным блоком, внизу которого размещён коленчатый вал, он также чугунный и при этом уплотнённый обновлёнными сальниками.

Вкладыши из сплава стали и алюминия используются в качестве подшипников.

Цилиндры имеют по впускному и выпускному клапану, стержни которых азотированы и закалены электротоком.

Поршни со сложными по конфигурации юбками сделаны из алюминия с оловянным покрытием.

Распределительный вал приводится во вращение однорядной цепью, она также помогает вращаться валу привода насоса с маслом. Подача масляного насоса увеличена, если сравнивать этот показатель с более ранней версией, благодаря внесению изменений в конструкцию приводного вала.

Пружинно-гидравлический натяжитель поддерживает цепь с помощью специального увеличенного башмака. Также предусмотрен успокоитель для цепи.

Мотор имеет двойную систему смазки: с помощью разбрызгивания и давления.

Систему охлаждения обеспечивают рубашка охлаждения, камеры сгорания, центробежный водный насос и термостат.

Как было уже сказано, зажигание происходит под управлением специального электронного блока.

Снятие и установка двигателя

Установите автомобиль на подъемник и затормозите его рычагом привода стояночного тормоза. Отсоедините провода от аккумуляторной батареи и снимите ее. Отверните болты крепления петель капота и снимите капот. Снимите экран 2 (рис. 2-3) двигателя.

Рис. 2-3. Снятие экрана двигателя:

1 — передний кронштейн; 2 — экран двигателя; 3 — опора крепления экрана; 4 — правый кронштейн; 5 — задний кронштейн.

Снимите воздушный фильтр:

Слейте охлаждающую жидкость из радиатора, блока цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробку с расширительного бачка.

Ослабьте хомуты крепления и отсоедините шланги подвода и отвода охлаждающей жидкости от радиатора и от двигателя.

Отсоедините от радиатора шланг расширительного бачка.

Снимите облицовку радиатора системы охлаждения.

Отсоедините штекерную колодку от звукового прибора и снимите звуковой прибор.

Снимите конденсатор кондиционера согласно требованиям раздела «Вентиляция, кондиционирование и отопление салона».

Отсоедините от вентиляторов колодки жгута системы зажигания.

Отверните четыре болта и снимите кожухи 10 и 12 радиатора 11.

Отверните два болта, снимите кронштейны 9 и извлеките радиатор системы охлаждения двигателя в сборе с вентиляторами.

Отсоедините провода электрооборудования:

Отсоедините от ресивера шланг отбора разрежения к вакуумному усилителю тормозов.

Отсоедините от дроссельного патрубка шланг продувки адсорбера.

Ослабьте хомуты крепления и отсоедините от двигателя подводящий и отводящий шланги радиатора отопителя.

Отсоедините от компрессора нагнетающий трубопровод и трубопровод низкого давления.

Отсоедините шланги 10 и 11 (рис. 2-4-а) от топливных трубок 5 и 6 соответственно или шланг 2 (рис. 2-4-б) от топливного трубопровода. Установите в отверстия шлангов и трубопроводов технологические заглушки для предотвращения попадания частичек пыли из воздуха.

Рис. 2-4. Детали топливной аппаратуры:

а) для ЭСУД с контроллером МР7.0:

1 — кронштейн; 2 — электробензонасос; 3 — наливная труба; 4 — бак топливный в сборе; 5 — отводящая топливная трубка; 6 — подводящая топливная трубка; 7 — топливная рампа; 8 — топливный фильтр; 9 — скоба крепления топливного фильтра; 10 — шланг отводящий; 11 — шланг подводящий.

б) для ЭСУД с контроллером М7.9.7:

1 — бак топливный в сборе; 2 — шланг топливного трубопровода; 3 — топливная рампа; 4 — электробензонасос; 5 — трубка топливного фильтра и топливного трубопровода; 6 — топливный фильтр; 7 — трубка электробензонасоса и топливного фильтра.

Отсоедините трос 2 (рис. 2-5) привода акселератора от сектора 1 на дроссельном патрубке, от кронштейна 4 на ресивере и от кронштейнов на крышке головки цилиндров.

Рис. 2-5. Снятие привода акселератора:

Ослабьте три стяжных хомута, отверните болт крепления проставки к крышке головки цилиндров и снимите шланг 1 и 4 (рис. 2-6) впускной трубы в сборе, отсоединив их от дроссельного патрубка 6, датчика 9 массового расхода воздуха и шланга 3 вентиляции картера двигателя.

Отверните болты крепления кронштейнов воздушного фильтра к кузову автомобиля и снимите воздушный фильтр 10 в сборе с датчиком 9 массового расхода воздуха, с кронштейнами и воздухозаборником.

Отсоедините от ресивера шланг 8 вакуумного усилителя тормозов.

Отсоедините шланг продувки адсорбера от дроссельного патрубка.

Слейте масло из бачка гидроусилителя рулевого управления. Отсоедините от насоса гидроусилителя подводящий шланг и шланг высокого давления и заглушите их.

Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз.

Рис. 2-6. Снятие узлов и деталей системы подачи воздуха:

1 и 4 — шланги впускной трубы; 2 — трубка вентиляции картерных газов; 3 — шланг вентиляции картерных газов; 5 — шланги подогрева дроссельного патрубка; 6 — дроссельный патрубок; 7 — ресивер; 8 — шланг вакуумного усилителя; 9 — датчик массового расхода воздуха; 10 — воздушный фильтр; 11 — опора воздушного фильтра; 12 — кронштейн.

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

рожковые и торцовые ключи;
плоскогубцы;
плоскую отвёртку;
пятилитровый бак, в который нужно будет слить жидкость из радиатора;
новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

Новый кран отопления устанавливается в обратном порядке

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Вот уже более десяти лет компактные внедорожники Chevrolet Niva бороздят бескрайние просторы России от северных широт, до субтропического юга. Явившись на смену легендарной модели Волжского автозавода ВАЗ 2121, Chevrolet Niva унаследовала не только двигатель и трансмиссию, но также и ее выдающиеся внедорожные способности.

Именно за это Шеви Ниве и прощают многие недостатки:

А в остальном автомобиль действительно хорош. Большой ход подвески и несущий кузов обеспечивает достаточно комфортное передвижение как по городским дорогам, так и по грунтовым дачным. Вместительный салон одинаково радует любителей путешествий и дачного отдыха, а сидения обеспечивают максимальный комфорт, который может дать отечественный внедорожник.

Основные проблемы двигателя Шевроле Нива ВАЗ-2123

Среди наиболее частых неисправностей отмечаются следующие пункты:

Не включается мотор.
Двигатель глохнет в режиме холостого хода и при движении.
Снижение мощности силового агрегата.

Причины появления проблем с запуском:

загрязнения топливопроводов (система промывается водой или очищается при помощи сжатого воздуха);
засорение топливного фильтра (фильтрующий элемент прочищается или меняется на новое устройство);
поломка бензинового насоса, узел перестал качать или подает недостаточное количество топлива (необходимо установить новый бензонасос).

Если двигатель часто глохнет, это свидетельствует о неисправностях в топливном насосе, а также регуляторе холостого хода, который нуждается в замене на новый механизм. Мотор может прекращать работать также при попадании воздуха в бензиновые шланги. С целью устранения данного дефекта, рекомендуется исключить повреждения шлангов, мест их фиксации, подтянуть крепления хомутов и пр.

При обнаружении несоответствия мощности двигателя номинальным значениям необходимо проверить регулировки дроссельной заслонки, состояние ее датчика положения. Неисправный датчик ремонту не подлежит, его потребуется просто заменить на новый прибор. Также рекомендуется проверить исправность системы зажигания двигателя (свечей) и количество заряда аккумуляторной батареи.
