Схема системы управления двигателем (ЭСУД) ВАЗ-2113, 2114 и 2115
- контроллер;
- – колодка жгута системы зажигания к жгуту салонной группы АБС;
- – колодка диагностики;
- – датчик-сигнализатор иммобилизатора(АПС);
- – блок управления иммобилизатором(АПС);
- – катушка зажигания;
- – свечи зажигания;
- – форсунки;
- – электробензонасос;
- – колодка жгута системы зажигания к жгуту электробензонасоса;
- – колодка жгута датчика уровня топлива к жгуту системы зажигания;
- – колодка жгута системы зажигания к жгуту форсунок;
- – колодка жгута форсунок к жгуту системы зажигания;
- – датчик скорости;
- – регулятор холостого хода;
- – датчик положения дроссельной заслонки;
- – датчик температуры охлаждающей жидкости;
- – датчик массового расхода воздуха;
- – датчик положения распределительного вала(фаз);
- – датчик кислорода;
- – датчик положения коленчатого вала;
- – датчик детонации;
- – электромагнитный клапан продувки адсорбера;
- – колодка жгута системы зажигания к жгуту панели приборов;
- – предохранитель цепи питания контроллера;
- – реле зажигания;
- – предохранитель реле зажигания;
- – предохранитель цепи питания электробензонасоса;
- – реле электробензонасоса;
- – реле электровентилятора;
- – колодка жгута системы зажигания к жгуту кондиционера;
- – колодки жгута системы зажигания к жгута переднего;
- – электровентилятор системы охлаждения;
- – колодка жгута панели приборов к жгуту системы зажигания;
- – выключатель зажигания;
- – комбинация приборов;
- – блок бортовой системы контроля;
- – реле стартёра;
- – монтажный блок;
Проверка модуля с помощью тестера
Модуль на инжекторе не относится к узлам, постоянно ломающимся или доставляющим неприятности. Однако в ряде случаях проблемы с ним отмечаются. К примеру, при повреждениях обмотки наблюдается пробой слоя изоляции, что в итоге приводит к КЗ. Также бобина (модуль) легко может выйти из строя, если будут неисправны свечи или бронепровода.
Это простой вариант проверки. Нужно взять тестер, один из его выводов соединить к контакту модуля с маркировкой А, а другой конец – к массе (любой части кузова авто). Запустить мотор, и посмотреть на показания тестера.

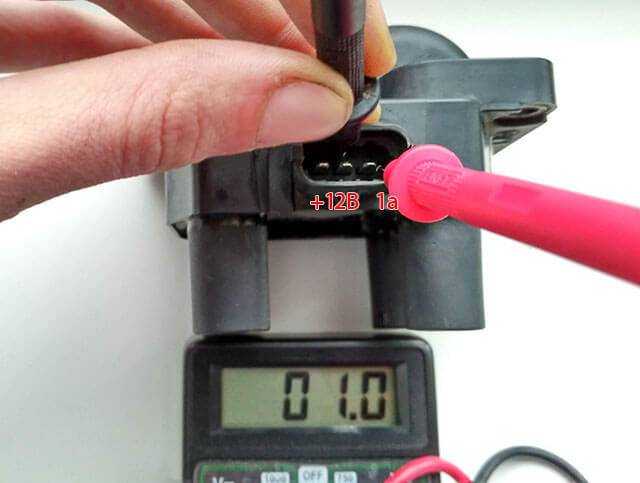

- Модуль полностью исправен, если прибор показывает 12 В.
- Все другие значения, вплоть до их отсутствия свидетельствуют о неисправностях (рекомендуется также проверить предохранители).
Замена свечей
Существуют свечи зажигания (СЗ) и накаливания (СН). Первые используется для бензиновых двигателей, вторые — дизеля.
Признаки неполадок СЗ:
-
ДВС плохо запускается;
-
мотор “троит” (плохо разгоняется, не хватает тяги и “мощей”);
-
увеличился расход горючего;
-
в выхлопе увеличилась доля углекислого газа;
-
снижена динамика мотора.
Для СН перечень такой:
-
трудно запустить автомобиль в холод;
-
на холостых ДВС работает неравномерно;
-
белый дым из выхлопной трубы;
-
отказ индикатора спирали.
Замену элементов вы можете сделать самостоятельно или доверить ее опытным сотрудникам автосервиса.
Нет искры на 1 и 4 цилиндре ВАЗ 2114: поиск и устранение поломки
Причинами того, почему не работает 1 и 4 цилиндр ваз 2114, могут быть:
- Свечи.
- Провода.
- Модуль зажигания.
- Блок управления.
О том, как выполнить проверку свечей, мы говорили выше, поэтому сразу перейдем к проводам. Для проверки понадобится тестер (мультиметр), при помощи которого следует проверить все высоковольтные провода (мерить следует в режиме омметра).

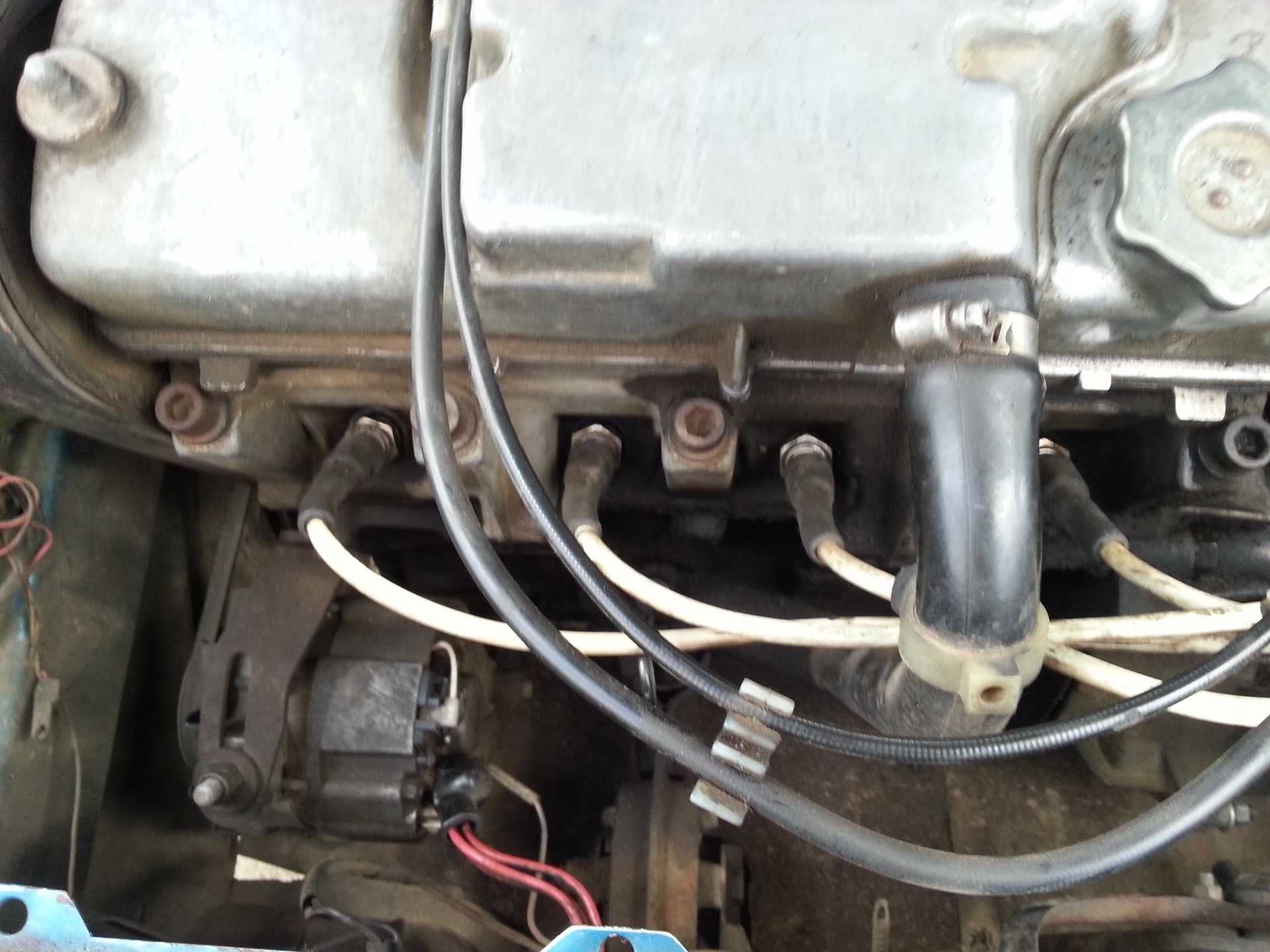

Сопротивление вех четырех проводов должно быть примерно одинаковым и при этом не превышать 200 кОм. В случае, если сопротивление значительно выше указанного либо сопротивление некоторых проводов сильно отличается от сопротивления других, то их следует заменить на аналогичные.
В случае, если провода исправны, переходим к проверке модуля.
Чтобы его проверить, следует воспользоваться автодиагностическим сканером, соединяемым с ноутбуком или смартфоном (соединение может проходить при помощи каналов блютус, вай-фай либо через провод USB).
Результаты тестирования сканер выводит на экран мобильного устройства при помощи стандартизированных кодов.
Наиболее частые из них (говорящие о том, что модуль зажигания испорчен) — следующие:
- Р3000, Р3001, Р3002, Р3003, Р3004 — нет искры в цилиндрах (последняя цифра равна номеру цилиндра). В нашем случае должны быть сигналы Р3001 и Р3004;
- Р0351 — произошел разрыв внутри модуля зажигания на обмотках, отвечающих за 1 и 4 цилиндры;
- Р0352 — тоже самое, но обрыв произошел на обмотках 2 и 3 цилиндров.
Если в результате сканирования были обнаружены указанные выше ошибки, значит модуль перегорел, и его следует заменить на новый (поскольку он не является ремонтопригодным компонентом).
Причины проблем с искрообразованием
Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:
- Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
- Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
- Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
- Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
- Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
- Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.
Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:
- Естественно, проверить наличие искры;
- Оценить наличие описанной выше симптоматики;
- Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
- Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).
Неправильная работа свечного модуля
Одной из основных причин неправильной работы свечного модуля является его износ. В результате эксплуатации он может выйти из строя и перестать создавать необходимую для зажигания искру. Другой возможной причиной является плохой контакт между свечным модулем и свечами зажигания. Это может произойти из-за окисления или загрязнения контактов.
Для решения проблемы с неправильной работой свечного модуля рекомендуется выполнить следующие шаги:
- Проверьте состояние свечей зажигания. Если они сильно изношены, замените их.
- Очистите контакты свечного модуля от окисления и загрязнений с помощью специальной щетки или спиртового растворителя.
- Убедитесь в качественном контакте между свечным модулем и свечами зажигания. При необходимости, подтяните крепежные винты или замените уплотнительные кольца.
- Если проблема не устраняется, возможно, требуется замена свечного модуля.
Регулярное техническое обслуживание и замена изношенных компонентов поможет сохранить исправность свечного модуля и обеспечить нормальную работу зажигания на ВАЗ 2114.
Проверка блока управления
Если у ваз 2114 нет искры в 1 и 4 цилиндре, а свечи, бронепровода и модуль зажигания исправны, то остается последняя причина — поломка в электронном блоке управления. Проверить это просто — достаточно подключиться к блоку при помощи лампочки с двумя проводами. Если лампочка будет периодически моргать, значит блок исправен, если нет, значит проблема именно в нем.
ЭБУ ваз 2114

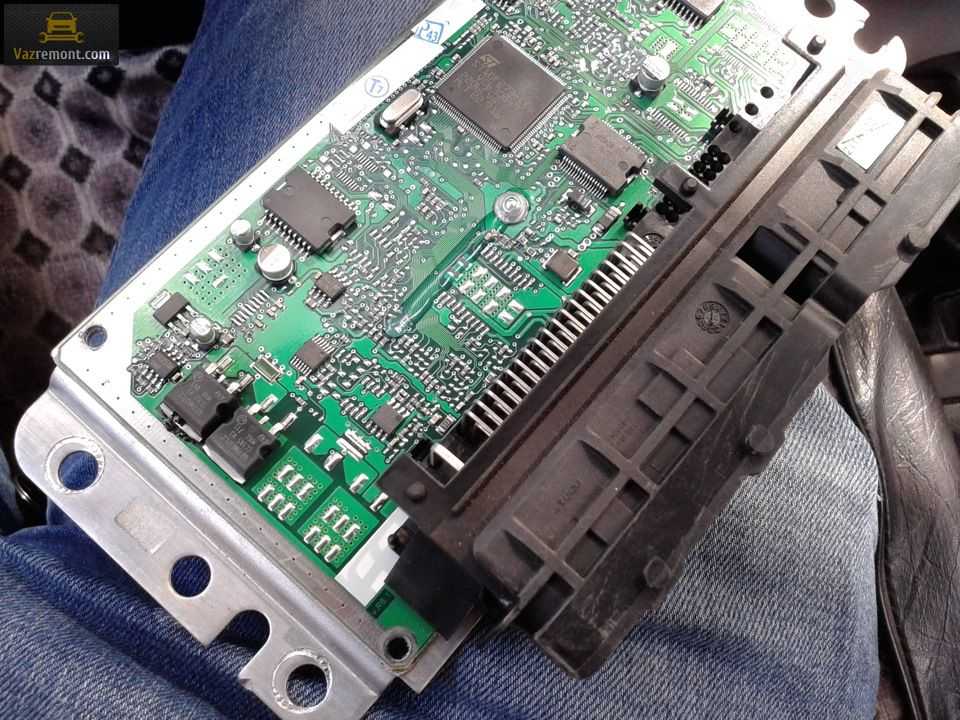

В этом случае следует отсоединить блок, вскрыть его корпус и вынуть плату, после чего внимательно ее осмотреть. Очень часто поломка этого устройства заключается в перегорании транзисторов (они выглядят как самые большие электронные компоненты с тремя ножками). В случае, если один из них выглядит обгоревшим, следует его заменить.
Для этого потребуются:
- тестер;
- паяльная станция либо фен;
- пинцет (желательно с керамическими жалами);
- легкоплавкий припой.

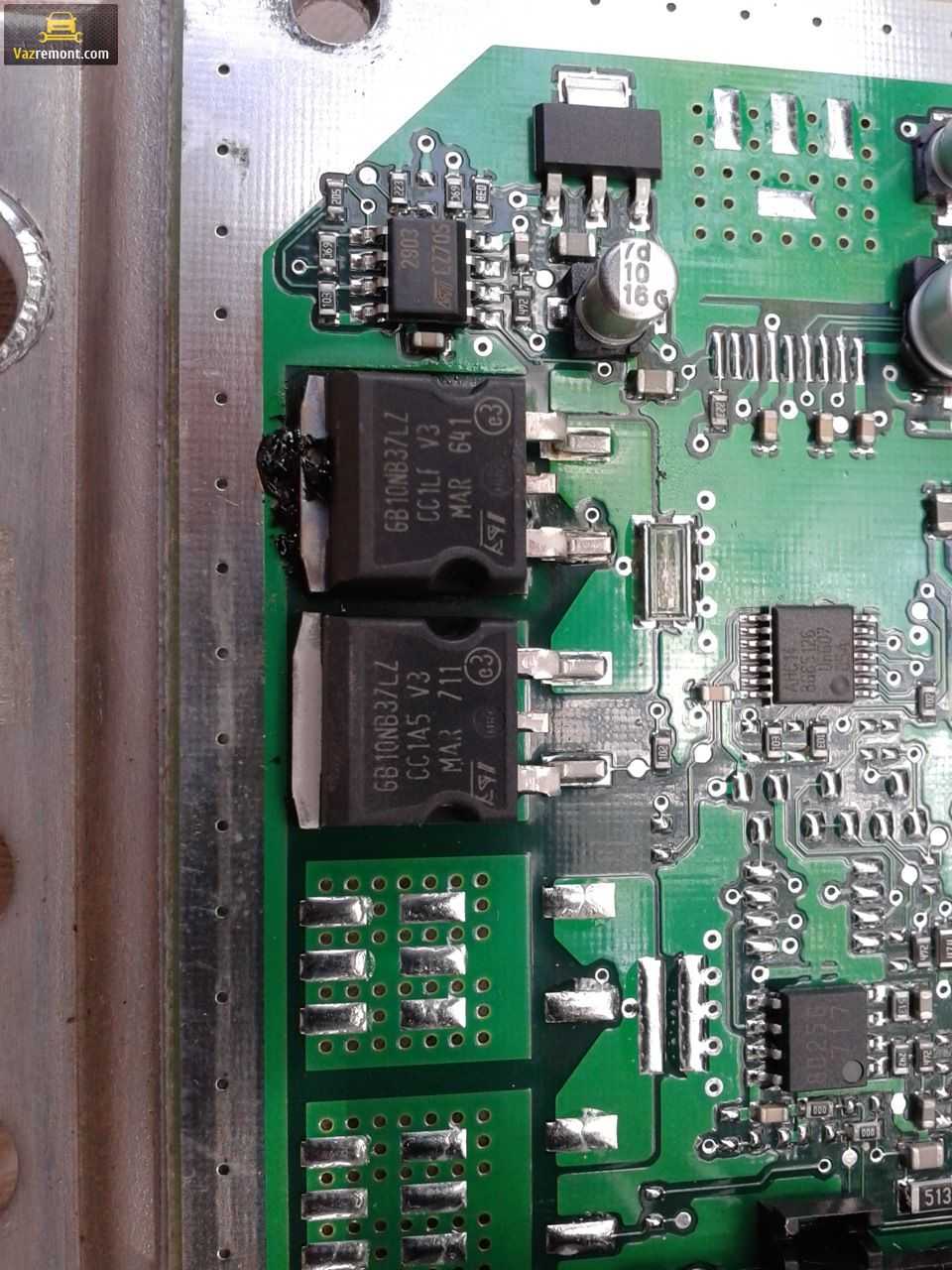

Для начала следует проверить транзистор при помощи мультиметра. Если он покажет на отсутствие сигнала, значит элемент нужно будет отпаять, а в замен него припаять новый — аналогичный либо близкий по своим свойствам (приобрести транзисторы можно в магазинах для радиолюбителей либо заказать из Китая, например — с Али. В последнем случае они будут стоить менее 15 рублей).

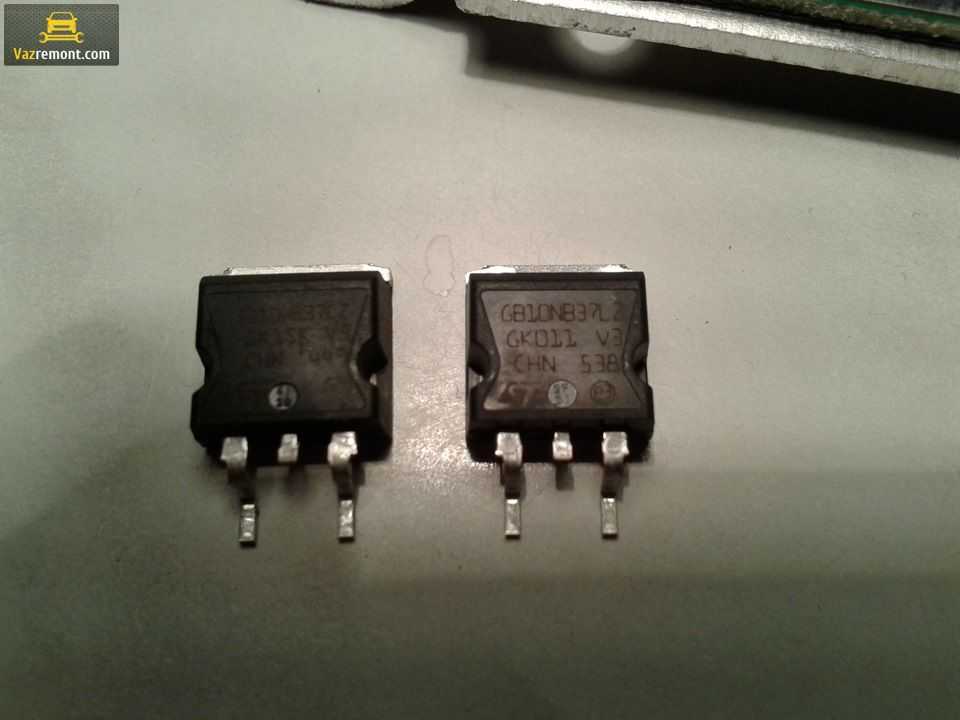

Транзисторы для ЭБУ
После того, как транзистор будет заменен, электронный блок нужно будет собрать и установить на место, после чего попробовать запустить автомобиль. Если все 4 цилиндра будут работать исправно, значит проблема устранена, если нет, значит следует продолжить поиски и проверить тестером все остальные электронные компоненты устройства. Если обнаружатся дополнительные детали, вышедшие из строя, их следует также перепаять.
Пайка транзисторов в ЭБУ
В случае же, если подобная проверка не покажет результатов либо задача по поиску сгоревших элементов окажется слишком сложной, нужно будет заменить блок на новый — аналогичный или близкий по характеристикам.
Правда, если на автомашине установлен иммобилайзер, то заменять сгоревший блок следует исключительно на точно такой же (установка даже близкого аналога приведет к тому, что машина просто не будет заводиться).
Что делать
Если ваз 2112 залил свечи, это не смертельно, есть несколько вариантов решения проблемы:
- Первый вариант – действуем по «умной» книжке по эксплуатации, в которой сказано следующее: если крышки форсунок залиты топливом, нужно их открутить, чтобы просушить
- Сушка осуществляется нагреванием (прокаливанием на огне или с помощью горелки или газовой горелки)
- После снятия свечей зажигания заводим двигатель стартером на 10-15 сек
- Вставляем свечи зажигания обратно, заводим двигатель
- Эти действия следует выполнять согласно указаниям производителя
«Популярный» вариант второго водителя: если вы залили свечи зажигания своего автомобиля бензином, то перед тем, как откручивать их для просушки, следует попробовать запустить двигатель следующим способом с использованием режима прокачки. Нравится:
- Для инжекторного двигателя нажмите педаль акселератора до упора
- Зажимаем педаль и включаем двигатель стартером на 10-12 секунд, затем отпускаем педаль
- После этого двигатель должен запуститься
- Этим отключите подачу газа и задуйте свечи воздухом
- Если после этого двигатель не запускается, попробуйте открутить и просушить свечи зажигания
- Свечи зажигания форсунок в принципе ничем не отличаются от свечей зажигания карбюраторного двигателя
Поэтому снова применяем старый «старомодный» метод очистки своими руками:
- Выкручиваем все свечи, очищаем проволочной щеткой от нагара, сушим феном, либо в духовке, либо на газовой плите
- Заодно проверяем зазоры, затем прикручиваем крышки форсунок на место
- Двигатель должен запуститься
- Для владельцев подержанных автомобилей есть такая рекомендация специалистов: нужно чаще чистить свечи зажигания и своевременно их заменять
- Когда история заправки свечей зажигания топливом повторяется каждый день, необходимо провести диагностику всех свечей зажигания на качество проскальзывающей искры
- Проверить чистоту форсунок
- Так же проверяем, исходит ли искра из катушки и исправно ли работает датчик Холла
Причины проблем с искрообразованием
Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:
- Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
- Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
- Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
- Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
- Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
- Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.
Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:
- Естественно, проверить наличие искры;
- Оценить наличие описанной выше симптоматики;
- Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
- Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).
Что делать, если нет искры на инжекторе? Возможные неполадки
Одной из самых частых причин, провоцирующих невозможность запуска бензинового двигателя, является банальное отсутствие искры на свечах зажигания. При таком стечении обстоятельств воспламенять горючую смесь на такте сжатия нечем, в итоге – мотор отказывается работать. В зависимости от того, какой системой питания оборудован автомобиль, определяется то, как именно нужно действовать для определения точной причины отсутствия искры и мер по её возвращению. Более подробно о данной проблеме на инжекторных моторах поговорим сегодня. Интересно? Тогда обязательно прочитайте представленный ниже материал до конца.
Возвращаем автомобиль к «жизни»
Характеристики двигателя
Для автомобилей этой модели был разработан 8-клапанный мотор с индексом 2111. Если сравнить этот агрегат с другими, то здесь есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все основные данные, которые требуются для эффективной работы. Мотор достаточно выносливый, мощный, экономичный.
Мощность составляет 78 лошадей. Объем – 1,5 литра.
На каждый из четырех цилиндров приходится по два клапана. Они имеют диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить характеристики мощности до 120 л. с. Также существует модифицированный агрегат с объемом 1,6 литра и мощностью 80 л. с.
Владельцы очень довольны этими моторами. Они полностью оправдывают себя. Однако случается, что троит двигатель на ходу, а также наблюдаются другие неисправности. В большинстве случаев все это можно легко отремонтировать.
Нет искры на 1 и 4 цилиндре ВАЗ 2114: поиск и устранение поломки
Причинами того, почему не работает 1 и 4 цилиндр ваз 2114, могут быть:
- Свечи.
- Провода.
- Модуль зажигания.
- Блок управления.
О том, как выполнить проверку свечей, мы говорили выше, поэтому сразу перейдем к проводам. Для проверки понадобится тестер (мультиметр), при помощи которого следует проверить все высоковольтные провода (мерить следует в режиме омметра).
Сопротивление вех четырех проводов должно быть примерно одинаковым и при этом не превышать 200 кОм. В случае, если сопротивление значительно выше указанного либо сопротивление некоторых проводов сильно отличается от сопротивления других, то их следует заменить на аналогичные.
Проверка высоковольтных проводов тестером
В случае, если провода исправны, переходим к проверке модуля.
Чтобы его проверить, следует воспользоваться автодиагностическим сканером, соединяемым с ноутбуком или смартфоном (соединение может проходить при помощи каналов блютус, вай-фай либо через провод USB).
Результаты тестирования сканер выводит на экран мобильного устройства при помощи стандартизированных кодов.
Автодиагностический сканер
Наиболее частые из них (говорящие о том, что модуль зажигания испорчен) — следующие:
- Р3000, Р3001, Р3002, Р3003, Р3004 — нет искры в цилиндрах (последняя цифра равна номеру цилиндра). В нашем случае должны быть сигналы Р3001 и Р3004;
- Р0351 — произошел разрыв внутри модуля зажигания на обмотках, отвечающих за 1 и 4 цилиндры;
- Р0352 — тоже самое, но обрыв произошел на обмотках 2 и 3 цилиндров.
Если в результате сканирования были обнаружены указанные выше ошибки, значит модуль перегорел, и его следует заменить на новый (поскольку он не является ремонтопригодным компонентом).
Причины
Свойства разряда
Мощность, как известно из физики, это количество энергии, выделяемое в единицу времени. Между тем, сгусток плазмы, образующийся на электродах свечи, тем более качественно проделает поджиг сжатой смеси, чем он больше в геометрических размерах и дольше продолжается. Размер искры, в свою очередь, предъявляет требования к пробивному напряжению и силе тока разряда. Поэтому лучше говорить об энергии, развиваемой вторичной цепью зажигания.
Однако создать необходимый запас напряжения и энергии недостаточно, надо ещё обеспечить условия для подачи этой энергии в плазму без потерь и утечек. Значит ослабление искры возможно по двум причинам – неисправности во вторичной цепи и проблемы с доставкой энергии по проводам и в самой свече.
Проверка наличие искры
Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

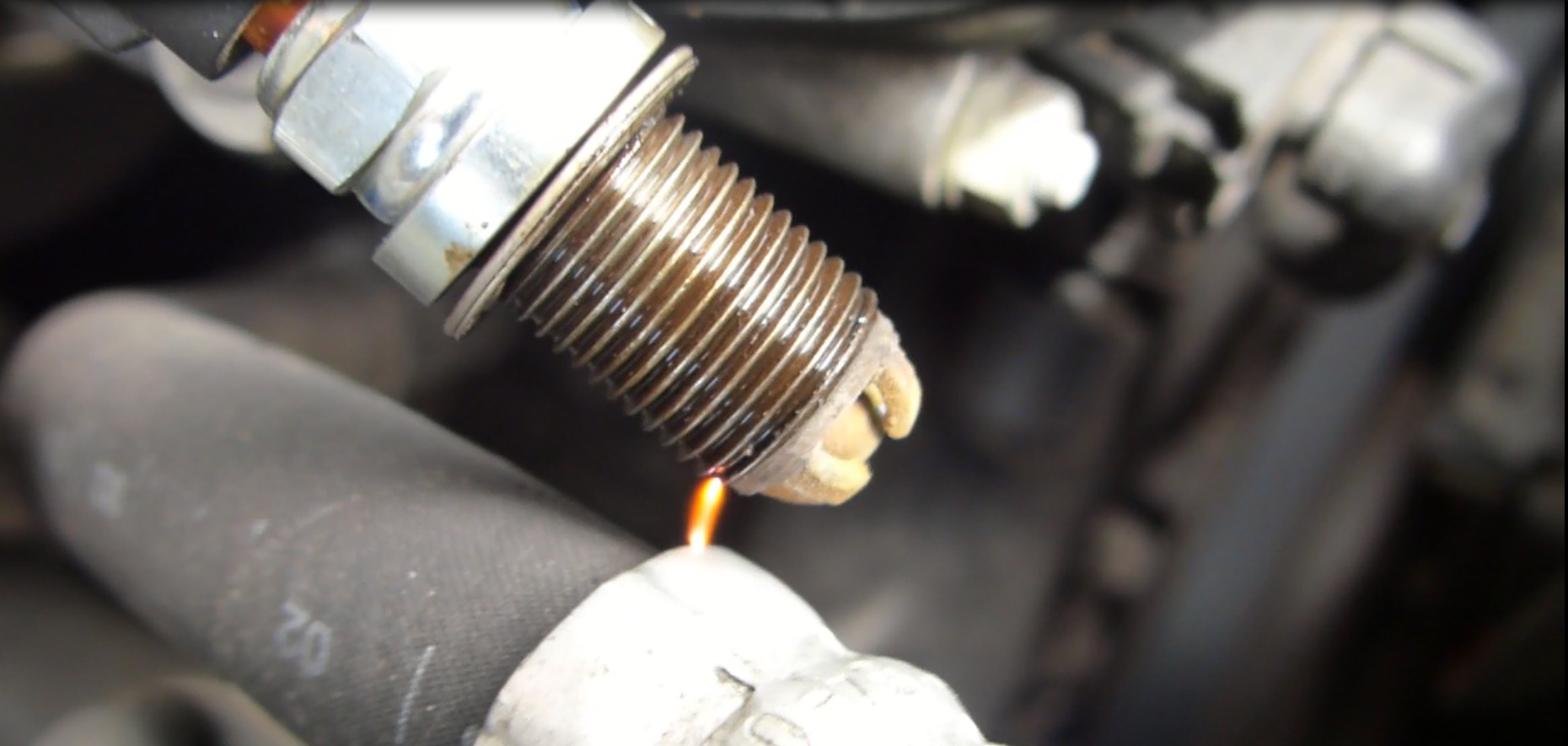

- Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
- Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.
Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.
Причины проблем с искрообразованием
Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:
- Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
- Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
- Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
- Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
- Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
- Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.
Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:
- Естественно, проверить наличие искры;
- Оценить наличие описанной выше симптоматики;
- Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
- Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).
Проверка элементов зажигания
После катушки сначала осуществляется проверка коммутатора, который отвечает за преобразование входящего в него напряжения. Стоит отметить, что проверить прибор при помощи мультиметра не получится. В этом случае необходимо прибегнуть к варианту с тестовой заменой старого коммутатора на новый.
На такой случай водителям рекомендуется регулярно возить с собой запасной коммутатор, который можно приобрести в любом магазине, где продаются запчасти для автомобилей. При проведении тестовой проверки получится узнать, причина в этот элементе или нет. Если после установки запасного элемента во время зажигания появится искра, значит, неисправность была все-таки в коммутаторе. Если же нет – проверка осуществляется дальше.
Следующим элементом, который нужно проверить, является датчик Холла. В этом случае необходимо также прибегнуть к замене старого элемента новым. Процесс замены будет немного сложнее, потому что для этого придется разобрать трамблер.
Если датчик Холла оказался исправным, следующим на очереди стоит замок зажигания. В этом случае можно прибегнуть к использованию мультиметра на 20 В. У прибора есть несколько щупов, один из которых необходимо соединить с клеммой, а второй – с массой.
Неисправность в цепи будет обнаружена, если прибор покажет напряжение значительно меньше, чем 12 В. В этом случае стоит осмотреть на наличие неисправности провода или предохранителя. Если же мультиметр выдает 12 В и более, значит, цепь работает нормально, и никаких поломок выявлено не было. Необходимо проводить проверку следующих элементов системы.
Проблемы с свечами зажигания
Одной из возможных причин отсутствия искры на ВАЗ 2114 может быть неисправность свечей зажигания. Свечи зажигания играют важную роль в процессе зажигания топливно-воздушной смеси в цилиндрах двигателя. Если свечи зажигания не функционируют должным образом, это может привести к отсутствию искры и мешать нормальной работе двигателя автомобиля.
Возможные проблемы с свечами зажигания включают в себя:
- Износ электродов. Овершинг или короткое зазорное расстояние между электродами свечей зажигания может привести к снижению искрообразования.
- Загрязнение свечей. Попадание масла, углерода или других загрязнений на электроды свечей зажигания может привести к снижению эффективности зажигания.
- Поломка изоляторов. Если изоляторы на свечах зажигания треснуты или повреждены, это может привести к утечке искры и потере зажигания.
- Неправильная установка свечей. Неправильное установка свечей зажигания, включая неправильный зазор и неправильное расположение, может привести к проблемам с зажиганием.
Для решения проблем с свечами зажигания следует следовать рекомендациям производителя автомобиля. Это может включать замену изношенных свечей, очистку свечей от загрязнений или правильную установку свечей зажигания. Если проблема с искрообразованием не устраняется после проверки и обслуживания свечей зажигания, следует обратиться к автосервису для проведения диагностики и ремонта системы зажигания.
Нет искры ВАЗ (инжектор, 8 клапанов)
На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.
Далее, что бы выяснить причину пропажи искры, пойду по порядку.
Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.
Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.
Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.
Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

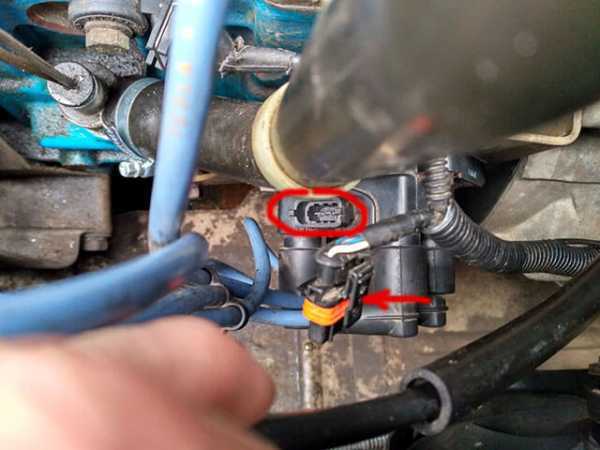

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.
Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

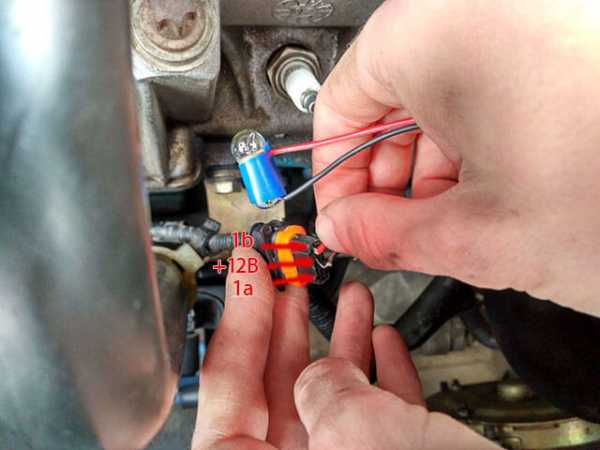

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.
У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.
Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.
В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.
Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.
Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.
