Не работают дворники ваз 2114, 2115, 3113: режимы работы и схема стеклоочистителей, причины поломки

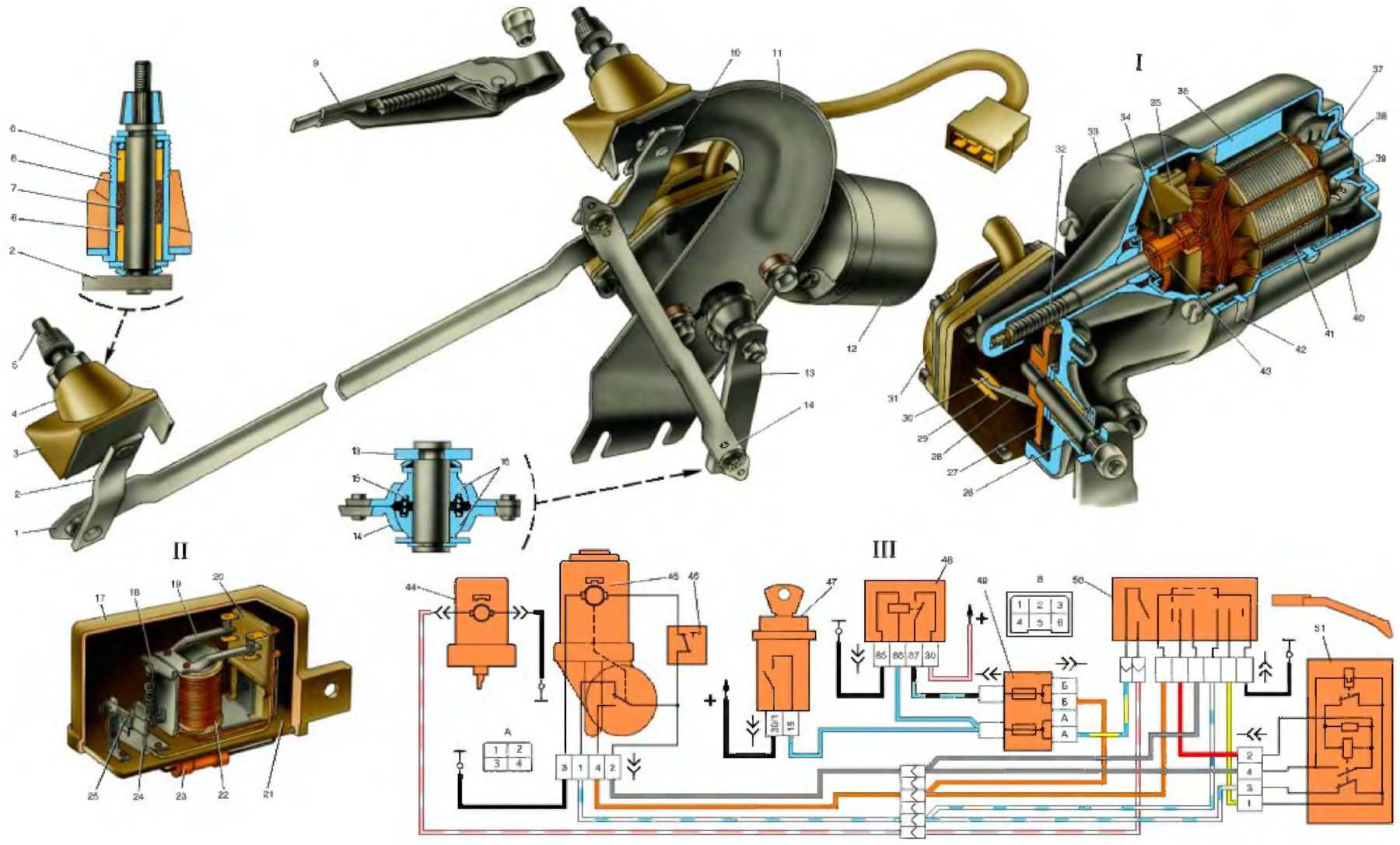

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

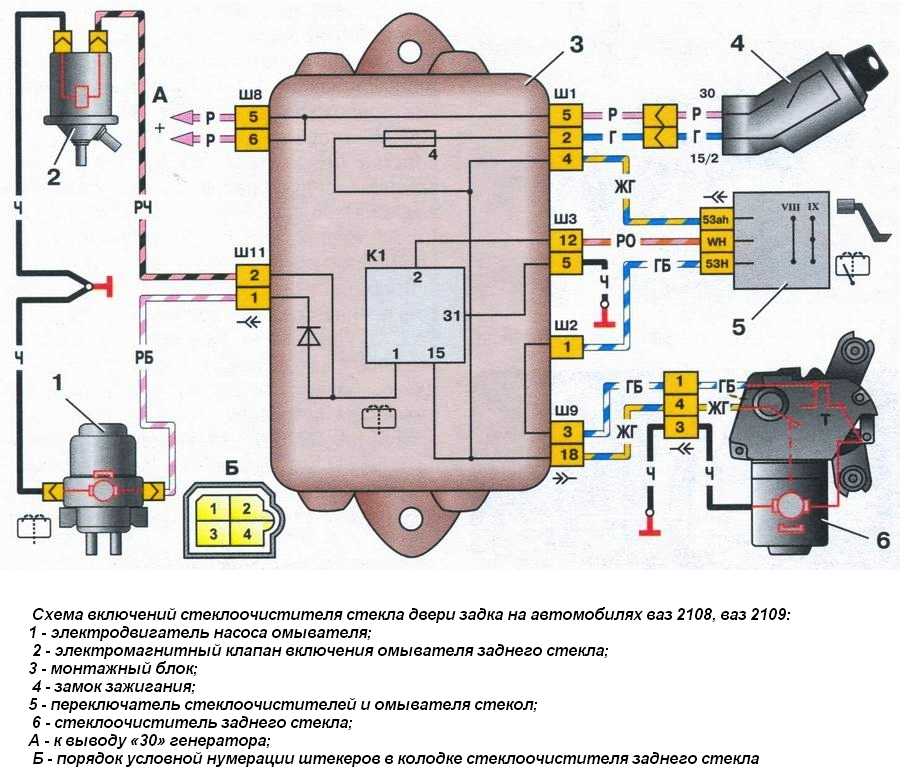

Электрическая схема заднего стеклоочистителя:

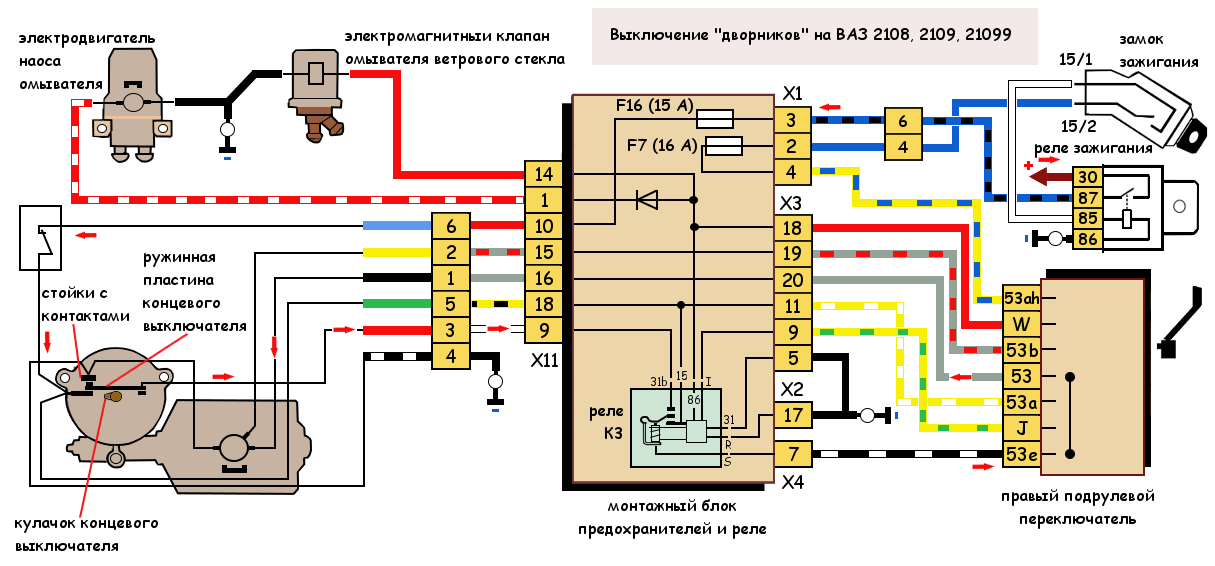

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

https://youtube.com/watch?v=pl7_9CmEXq4

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

• проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
• проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
• проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

• сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
• неправильная регулировка положения дворников (выставить дворники по месту);
• начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

• обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
• раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

• скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
• возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

• щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
• попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

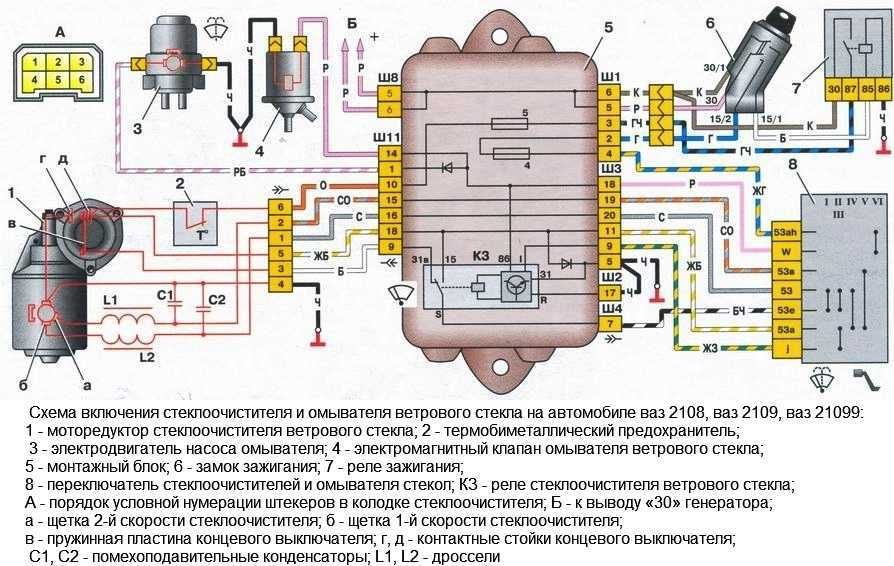

Электрическая часть стеклоочистителя лобового стекла:

Как это работает моторчик стеклоочистителей

В большинстве автомобилей установлено две щетки, которые обеспечивают более эффективную очистку лобового стекла. На заднем стекле, как правило, монтируется одинарный стеклоочиститель.

Работает устройство в двух или трех режимах, которые позволяют щеткам обеспечивать прерывистую, медленную или быструю очистку.

В общую конструкцию входит моторчик дворников (небольшой двигатель с редуктором), механизм возврата щеток, система рычагов и сами очищающие резинки. Параллельно с очистителем можно задействовать омыватель лобового стекла, который подает воду в виде направленной струи.

Один из самых ненадежных элементов системы, который часто выходит из строя, является моторчик. В случае его поломки автолюбители не знают, как действовать и какие могут быть причины.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.

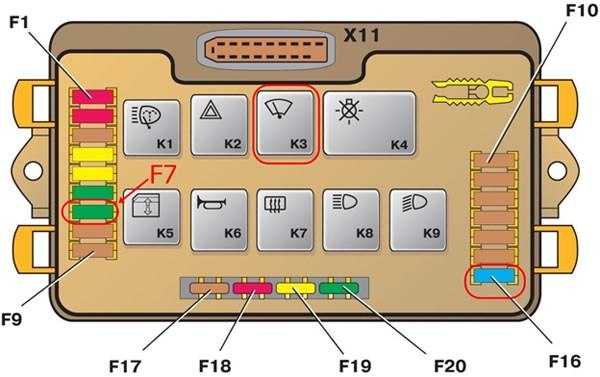

2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

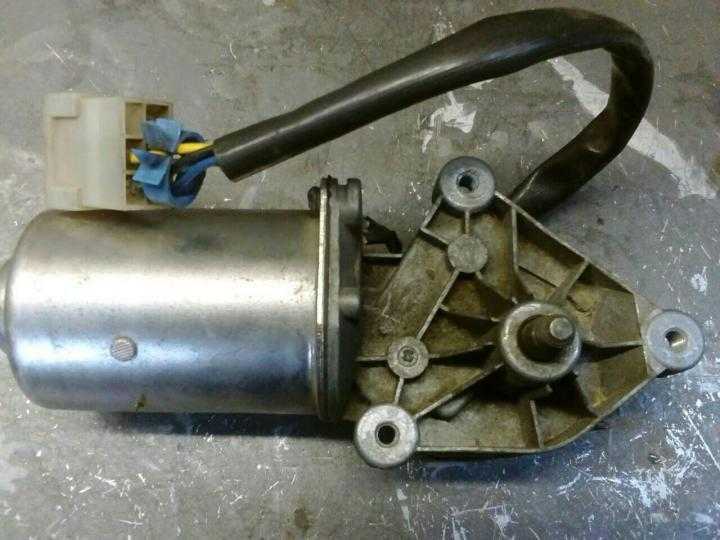

Мотор-редуктор

Самая нежелательная неисправность – поломка моторчика очистителя. Ломается он редко, но ремонту не поддается, поэтому требует полной замены. Цена его невелика, поэтому достаточно произвести замену детали в сборе и очиститель снова заработает.

Причины перегорания моторчика следующие:

• Постоянные нагрузки и работа «на сухую»;
• Износ внутренних механизмов;
• Попадание влаги в корпус и возникновении коррозии;
• Механическая поломка.

Отметим, что для продление срока «жизни» моторчика щетка стеклоочистителя должна меняться с регулярной периодичностью. При износе щетки теряется качество скольжения по стеклу, из-за чего на моторчик передается повышенная нагрузка. Самостоятельный ремонт неисправного стеклоочистителя возможен, но требует опыта в работе с электроприборами и механизмами. Найти ремкомплекты на эту деталь проблематично, поэтому стоит рассмотреть вариант с установкой нового мотора. Мотор-редуктор заднего дворника не требует значительного ухода, но не терпит перегрузок и работы по сухому стеклу. Также для продления срока службы стоит учитывать размер дворников, т.к. длинный очиститель передвигать по стеклу сложнее.

Распиновка переключателя дворников ВАЗ 2114

Ниже приведена схема распиновки переключателя дворников ВАЗ 2114:

Пин	Назначение
1	Плюс зажигания (красный)
2	Общий с токовыми дворниками (синий)
3	Вторая скорость дворников (желтый)
4	Парковка (зеленый)
5	Первая скорость дворников (белый)
6	Общий с токовыми дворниками (синий)
7	Режим «Интервал» дворников (оранжевый)
8	Режим «Одиночный толчок» дворников (коричневый)

Важно знать, что цвета проводов могут незначительно отличаться в разных автомобилях и модификациях. Поэтому, перед подключением переключателя дворников, рекомендуется обратиться к документации или провести проверку проводки

Возможные причины

Проводка

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем заменить подрулевой переключатель. Если замена не помогла – ищем обрыв в проводке.

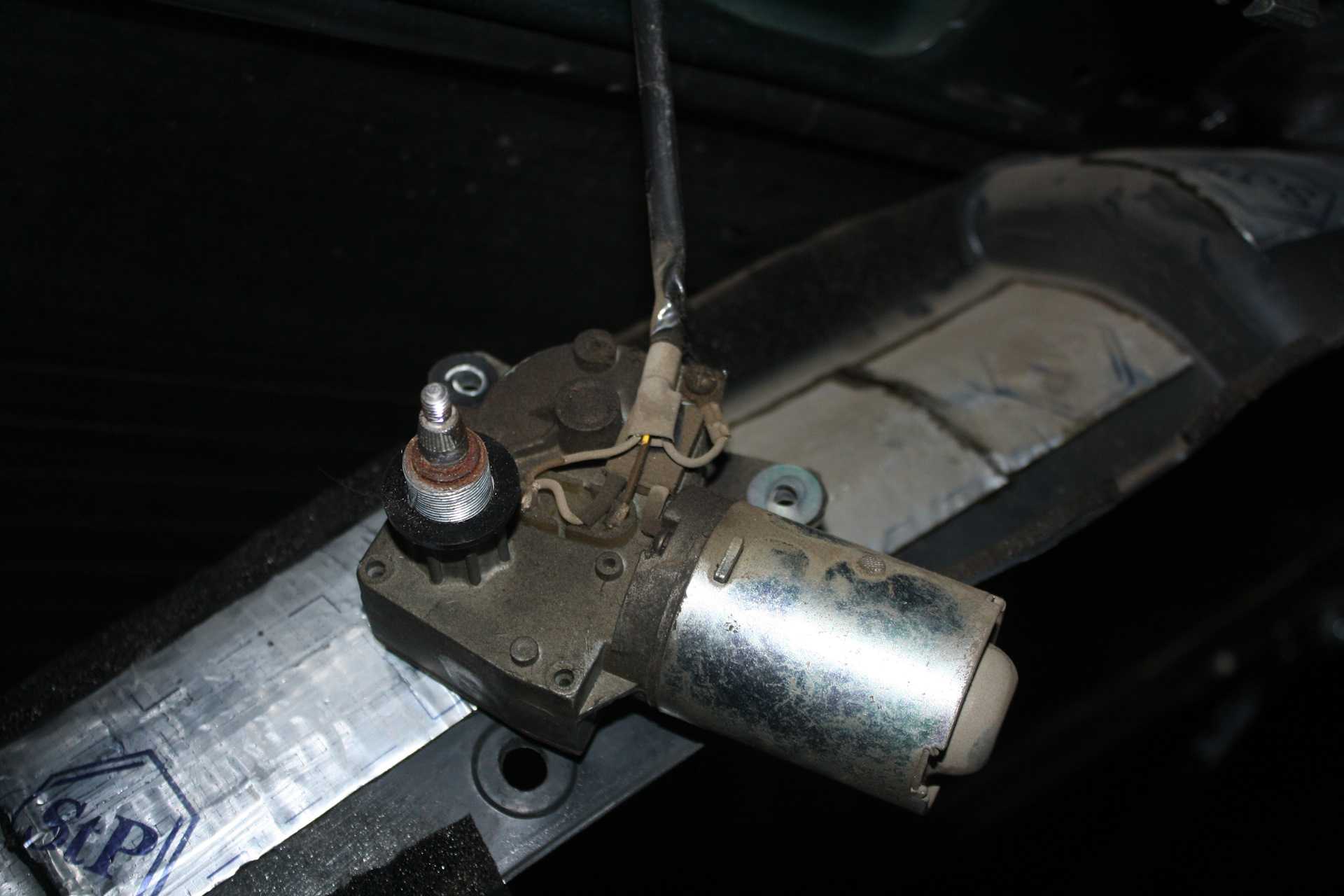

Мотор-редуктор

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Надеюсь, наш ресурс помог Вам и решению Вашей проблемы. Спасибо, что выбираете нас.

Источник

Дворники сами включаются ВАЗ 2114? Решение проблемы

На лобовом стекле во время дождя, снега, образования потоков пыли скапливается вода и грязь. Чтобы от этого избавиться, конструкция машины предусматривает наличие специальных элементов — дворников.

Внутри салона под рукой водителя располагается регулятор скорости вращения дворников . Щетки могут иметь разный размер и функционировать в нескольких режимах.

Если говорить про дворники лобового стекла на ВАЗ 2114, то режимов работы у них четыре:

• С прерываниями;
• На первой скорости;
• На второй скорости;
• Совместно с омывателем.

На заднем стекле есть два режима:

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль в качестве и эффективности очищения стекла.

Маленькие щётки — это тоже не хорошо, поскольку тогда площадь очистки уменьшается, очищается не все поверхность стекла, которая обеспечивала бы требуемый обзор для водителя.

Тогда какой должен быть размер этих самых щеток в случае с «четырнадцатой» моделью?

На лобовом стекле ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр

Щетку со стороны водителя можно заменить на элемент длиной 53 сантиметра, но со стороны пассажира важно оставить 51 см. В противном случае между водителем и пассажиром на стекле будет оставаться полоска счищаемой воды

На заднем стекле ВАЗ 2114 очиститель также присутствует. Но в данном случае размер элемента составляет 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет идеально вписать его в размеры заднего стекла. Некоторые устанавливают даже компоненты на 40 сантиметров, однако в таком случае вам придется обязательно увеличить границу хода дворника. Для этого снимают моторчик, смещают зубья на несколько единиц и ставят на место.

Распространенные проблемы

Не редко автовладельцы сталкиваются с ситуацией, когда дворники на ВАЗ 2114 работают не должным образом. Причины проблем могут быть разными, потому следует внимательно изучить поломку, после чего предпринимать соответствующие действия.

К типичным неисправностям относят:

• Работают постоянно;
• Стеклоочистители могут работать сами по себе, хотя водитель ничего не включал и не нажимал;
• Могут работать слишком медленно;
• Происходит самопроизвольное включение.

Замена моторчика

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Самый распространенный — это выход из строя мотор-редуктора.

• Щетки постоянно работают, реле отключения не работает;
• Включение регулятора не позволяет запустить дворники;
• Иногда стеклоочистители попросту не отключаются при нажатии соответствующих кнопок и пр.

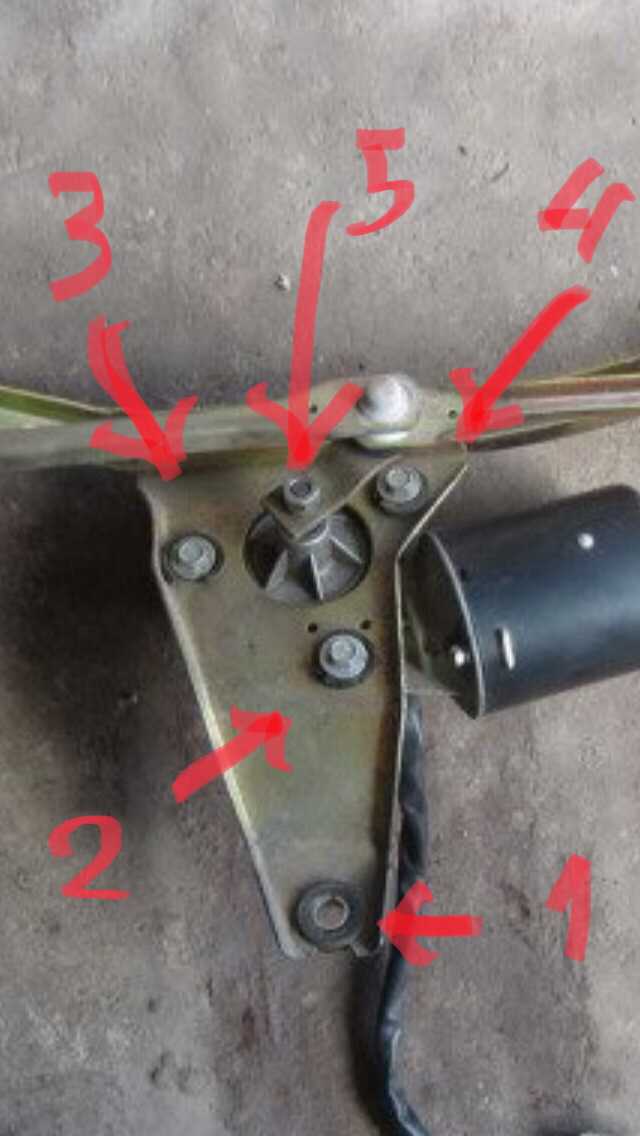

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (искривленная тяга, которая соединяет мотор и рычаги трапеции), действуйте в следующей последовательности:

1. Отключите предохранительный блок.
2. Нанесите отметку положения кривошипа.
3. Отсоедините крепежи кривошипа.
4. Открутите фиксирующие болты трапеции.
5. Демонтируйте моторчик.

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Следующий этап – проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

2. Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать – проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами – путем установки нового якоря или замены редуктора.

3. Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

4. Дворники не останавливаются в режиме прерывания. Причина – выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

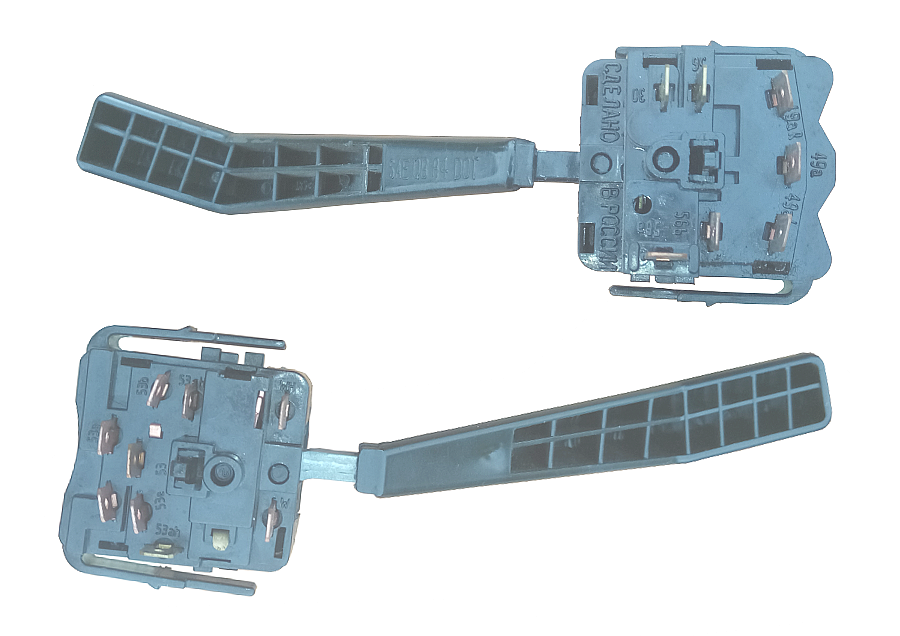

Распиновка контактов и проводов подрулевых переключателей ВАЗ 2114

Для быстрого решения проблем нужно точно знать какой и откуда провод приходит на эти переключатели, к какому контакту на них присоединяется (распиновка), а так же коммутацию (замыкание) контактов при перемещении рычагов.

Вот схема, на которой можно это все увидеть.

Описание схемы

Правый подрулевой переключатель

53ah (желто-голубой провод) — плюс (вход) с замка зажигания (через предохранитель F7 в монтажном блоке и реле зажигания).

53H (бело-голубой провод) — на моторчик очистителя стекла задней двери.

WH (розово-черный провод) — на электромагнитный клапан омывателя заднего стекла.

W (розовый провод) — на электродвигатель омывателя ветрового стекла.

53b (серо-красный провод) — на электродвигатель очистителя ветрового стекла вторая (большая скорость) «дворников».

j (желто-зеленый провод) — на реле очистителя ветрового стекла «К3».

53а (оранжевый провод) — плюс (вход) с замка зажигания (через предохранитель F16).

53 (серый провод) — на электродвигатель очистителя ветрового стекла (первая малая скорость или прерывистый режим «дворников»).

53е (черно-белый провод) — прерывистый плюс с реле очистителя ветрового стекла.

Левый подрулевой переключатель

49aR (два синих провода) — один на указатели правого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

49а (два сине-красных провода) — один вход (прерывистый плюс) с реле прерывателя указателей поворота в монтажном блоке — «К2», другой плюс на выключатель аварийки.

49aL (два сине-черных провода) — один на указатели левого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

30 (розовый провод) — плюс (вход) с замка зажигания.

56 (два зеленых провода) — один плюс с переключателя наружного освещения, другой плюс на выключатель противотуманного света в задних фонарях.

56b (серо-красный провод) — плюс на обмотку реле «К9» в монтажном блоке (реле ближнего света фар).

56a (бело-голубой провод) — плюс на обмотку реле «К8» в монтажном блоке (реле включения дальнего света фар.)

Выбор подходящего реле для дворников на ВАЗ 2114

При выборе подходящего реле для дворников на ВАЗ 2114 следует обратить внимание на несколько ключевых характеристик

• Тип реле. Для подключения дворников на ВАЗ 2114 необходимо использовать реле типа NF или NO.
• Напряжение. Необходимо выбрать реле, которое подходит для напряжения в электрической системе автомобиля. На ВАЗ 2114 это обычно 12 вольт.
• Ток. Необходимо выбрать реле с током, который соответствует потребности дворников на ВАЗ 2114.
• Количество контактов. Реле для дворников на ВАЗ 2114 должно иметь не менее 3 контактов.

Важно также убедиться, что выбранное реле совместимо с установленным на автомобиле переключателем дворников и не вызывает никаких конфликтов в работе системы электрической обвязки. Следуя этим рекомендациям, можно выбрать подходящее реле для дворников на ВАЗ 2114 и установить его на автомобиль, обеспечив надежную и безопасную работу дворников в любых условиях погоды

Следуя этим рекомендациям, можно выбрать подходящее реле для дворников на ВАЗ 2114 и установить его на автомобиль, обеспечив надежную и безопасную работу дворников в любых условиях погоды.

Подключение дворников через реле ВАЗ 2114 — пошаговая инструкция

Дворники автомобиля ВАЗ 2114 можно подключить через реле для более надежной работы и долговечности системы. Подключение дворников через реле позволяет управлять их работой отдельно от замыкателя и предотвращает возможные поломки дворников.

Для подключения дворников через реле на ВАЗ 2114 следуйте следующей пошаговой инструкции:

1. Откройте капот автомобиля и найдите место установки реле. Обычно реле находится в районе боковой панели под капотом или в близости от аккумулятора.
2. С помощью отвертки откройте крышку реле и изучите его внутреннюю схему. Убедитесь, что на корпусе реле присутствует маркировка клемм.
3. Найдите провод, входящий в замыкатель дворников. Это провод с питанием, который подключен к выключателю дворников на рулевой колонке.
4. Снимите изоляцию с конца провода и подсоедините его к клемме, отмеченной как «+». Это позволит подать питание на реле дворников.
5. Найдите провод, идущий от двигателя дворников. Обычно он имеет маркировку «D+».
6. Снимите изоляцию с конца провода и подсоедините его к клемме реле, отмеченной как «D+». Этот провод отвечает за подачу питания на двигатель дворников.
7. Проверьте правильность подключения проводов и закройте крышку реле.
8. Проверьте работу дворников, переключая выключатель на рулевой колонке. Они должны функционировать надежно и без сбоев.

Важно помнить, что подключение дворников через реле требует аккуратности и внимания. При необходимости, обратитесь к специалисту для получения дополнительной информации или выполнения работ

Также рекомендуется использовать качественное реле, чтобы гарантировать стабильную работу системы дворников на ВАЗ 2114.

Возможные неисправности омывателя

Чтобы дворники работали нормально, необходима постоянная подача воды. Для автоматизации такого процесса был сделан омыватель. Могут быть следующие причины выхода его из строя.

1. Отказал подрулевой переключатель. Чтобы проверить это, необходимо замкнуть два контакта, расположенных под рулем. Передний контакт 53ah-w, задний — 53ah-wh. После этого замерить сопротивление. В случае низкого сопротивления, пробоя, переключатель требуется заменить новым.
2. Насос омывателя не подает воду. Его необходимо поменять.
3. Произошел обрыв провода, соединяющего переключатель с насосом.
4. Форсунки забиты грязью. Их можно прочистить острой иглой.
5. Не работает реле К3.
6. Порвался шланг.

Как видно, проблем и поломок хватает и у простых деталей. Однако соблюдение правил эксплуатации поможет избежать ремонта и увеличить срок их службы.

https://youtube.com/watch?v=9ntcZEuaRxw

Проблемы с омывателем

Для оптимальной и эффективной работы стеклоочистителей, к ним требуется постоянная подача воды. Чтобы этот процесс автоматизировать, инженеры разработали такое устройство как омыватель.

Схема системы омывателя

Поломки и способы их устранения бывают разными. Познакомимся с ними более подробно.

1. Не работает подрулевой переключатель. Убедитесь в этом, замкнув два контакта под рулем — передний контакт 53ah-w, задний — 53ah-wh, а затем измерьте сопротивление. Если оно низкое, переключатель меняется на новый.
2. Через насос омывателя не подается вода. Его также следует заменить.
3. В форсунках образовалась грязь. С помощью острой иголки прочистите их.
4. Провод, который соединяет насос и переключатель, оборвался. Сами понимаете, что единственный вариант — замена.
5. Неисправно реле К3. Опять же, вам не остается ничего другого, кроме как поменять реле.
6. Разорвался шланг, нарушилась его целостность. Как вы думаете, что в такой ситуации необходимо сделать? Совершенно верно — поменять шланг.

Схема стеклоочистителей

На рисунке изображена схема подключения стеклоочистителей на ВАЗ 2114.

Дворники и омыватель стекол запускаются одним переключателем (8).

Передние дворники имеют 4 режима	Задний стеклоочиститель работает в двух режимах
1-я скорость – медленная	1-я скорость
2-я скорость – быстрее
Прерывистый режим
С омывателем	с омывателем. Омыватель задний двери стоит не на всех моделях ВАЗ 2114

• К3 – это релюшка стеклоочистителя переднего окна;
• F7 – предохранитель электродвигателя омывателя ветрового стекла;
• F16 – предохранитель стеклоочистителя переднего окна;

Через шины монтажного блока подключаются:

Через Ш9	Через Ш11
БГ – Электродвигатель очистителя заднего стекла;	РБ – насос омывателя;
ЖГ – очиститель заднего стекла;	РЧ – клапан смыва заднего стекла;
	Р – клапан смыва переднего стекла;
	Б, О – электродвигатель очистителя переднего окна,
	С, СО – электродвигатель стеклоочистителя;
	ЖБ – электродвигатель стеклоочистителя

Электрооборудование передней части автомобиля

Далее представлена расшифровка фронтального пучка кабелей, без учета противотуманных фар:

• 1 – клеммы выхода контактной группы стартера;
• 2 – аккумуляторная батарея, подключение силовых кабелей;
• 3 – штатная «папа» генератора;
• 4 – колодки подключения силовых жил аккумулятора, генератора к передней сборке электрооборудования;
• 5 – часть монтажного блока плавких предохранителей;
• 6 – штатный клаксон;
• 7 – сенсор, измеряющий температуру антифриза в силовой установке;
• 8 – стандартный датчик измерения остатка омывайки в бачке, при срабатывании на приборке загорается соответствующий индикатор;
• 9/10 – левая и правая фара головной оптики соответственно;
• 11 – наружный термометр;
• 12 – штатный выключатель лампы включения задней передачи;
• 13 – привод электрического вентилятора генератора;
• 14 – разъем к модулю системы зажигания;
• 15 – в схеме ВАЗ 2114 инжектор не используется, применяется только для карбюратора;
• 16 – электронный сенсор уровня тормозной жидкости, при критическом падении на приборке загорается восклицательный знак;
• 17 – встроенный датчик-измеритель уровня масла в картерном отсеке силовой установки, при срабатывании на приборке загорается красная лейка;
• 18 – аналогично для системы охлаждения двигателя;
• Ш5-8 –разъемы монтажного блока;
• А1/2, В1/2 – заземляющие клеммы.

Причины неисправности работы заднего стеклоочистителя

Не рабочий подрулевой переключатель . Проверить просто: включаем подрулевым переключателем на задний дворник и смотрим напряжение на + выводах 1 или 3 на монтажном блоке (см. схему).Если напряжение отсутствует – подрулевой не работает. Есть и другой вариант: разбираем подрулевой и проверяем наличие замыкания между 53ah-53H контактами. Если замыкание есть – то подрулевой работает. Не рабочий мотор-редуктор. Не рабочий мотор-редуктор либо заменить, либо ремонтировать. Под нерабочим мотор-редуктором подразумевается неисправность как самого мотора: коллектора, щеток, предохранителя и т.д., так и его составных частей: кривошип, зубья. Как заменить мотор-редуктор заднего стеклоочистителя? Проблема в проводке: либо окислились, оборвались провода, идущие на мотор-редуктор заднего стеклоочистителя

Особое внимание стоит уделить массе мотор-редуктора, его затяжке. Лучше будет, если даже заново зачистить массу и прикрепить в другое место

Так же возможен обрыв провода в стыке между крышей и крышкой багажника.

Для проверки лучше проверить наличие контакта на колодке заднего стеклоочистителя при помощи тестера.

Что касается реле K3 – то он не принимает никакого участия в работе заднего дворника , что является частой ошибкой новичков в ремонте автомобиля.

Источник

Очиститель стекла задней двери ВАЗ 2114, схема подключения

Вот электрическая схема его подключения с описанием элементов и порядка работы (включения и выключения очистителя).

Описание схемы подключения заднего «дворника»

— В электрическую цепь подключения электродвигателя очистителя стекла двери багажника (заднего «дворника») на автомобилях ВАЗ 2114, 2113 напряжение подается с вывода «В+» генератора. Через замок зажигания, после поворота ключа в положение «I».

— Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов со встроенным термобиметаллическим предохранителем, который в случае перегрузки разрывает электрическую цепь.

— Очиститель включается перемещением рычага правого подрулевого переключателя от себя в последнее фиксируемое положение. Если нажать дальше в самое последнее, нефиксируемое положение, то включится электродвигатель омывателя и на заднее стекло из верхней форсунки польется омывающая жидкость облегчая работу щеток. При отпускании рычага омыватель сразу отключается.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722 в электрическую цепь включения электродвигателя омывателя было включено реле времени, позволяющее продолжить омывание заднего стекла еще пять секунд после отпускания рычага из крайнего нефиксируемого положения.

— Электрическая цепь очистителя стекла двери багажника защищена предохранителем F7 (30A) в монтажном блоке.

Источник

При срабатывании реле не запускается электродвигатель

Причиной отказа в работе электродвигателя может оказаться как перегоревший предохранитель, так и он сам. Предохранители необходимо протестировать на работоспособность. Если они в рабочем состоянии, нужно осмотреть трапецию, расположенную под капотом, возможно, она деформировалась или в нее попал посторонний предмет. В сильный мороз, опять же, следует проверить, не примерзли ли щетки к ветровому стеклу.

Если трапеция в норме, а щетки стеклоочистителя двигаются свободно, обязательно стоит проверить электродвигатель. Для исключения других неисправностей его следует снять с автомобиля и подключить напрямую к аккумулятору. Если он начал работать, тогда впору искать причину в электрической цепи.

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

• Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
• Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
• Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
• Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

• 1 – клавиша включателя подогрева стекла кормы авто;
• 2/6 – выключатели противотуманок, для заднего/переднего модуля;
• 3 – пластиковая колодка активации головной оптики и поворотников;
• 4 – блочок предохранителей;
• 5 – переключатель режимов дворников;
• 7 – индикация бортовой системы;
• 8 – подача напряжения на дополнительный жгут;
• 9 – приборная доска;
• 10 – «папа» запитки бортового компьютера;
• 11 – клемма к устройству зажигания;
• 12 – на дверную разводку;
• 13/14 – предохранители;
• 16 – разрыв зажигания;
• 17 – мотор печки;
• 18 – вторичное сопротивление печки;
• 19 – подача тока на реле разгрузки зажигания;
• 20 – защитное реле задних противотуманок;
• 21 – реле предохранитель стартера;
• 22 – выносной патрон для переносного светильника;
• 23 – подвод поступления напряжения для прикуривателя;
• 24 – на подсветку вещевого ящика;
• 25-27 – осветители;
• 28 – переключатель печки;
• 29 – освещение приборки с реостатом;
• 30 – выключатель стопов;
• 31/32 – размыкатель клаксона/аварийки соответственно;
• 33 – подсветка панели печки;
• 34 – предохранитель;
• 35 – защитное реле элементов подогрева сидений;
• Ш1/4 – перемычки монтажного блока;
• Х1/2 – элементы управления приборной доски;
• А – выход защитного заземления (обычно черного цвета).

Ремонт трапеции

Если дворники на ВАЗ 2114 медленно работают, это говорит о необходимости ремонта трапеции. Хотя на самом деле ремонтировать ее не получится, нужно просто заменить вышедший из строя элемент.

Замена трапеции

Замена потребуется при механических повреждениях. Процедура выполняется достаточно просто, но здесь придется соблюдать определенную последовательность.

1. Отсоедините провода под капотом, которые подключаются к блоку предохранителей.
2. Снимите защитный кожух, который покрывает вентилятор отопителя.
3. Снимите фильтр отопителя (печки).
4. Отключите мотор печки. Он просто сдвигается в бок, демонтировать его не обязательно.
5. С дворника снимается накладка.
6. Под резиновым чехлом защиты располагается гайка, которая держит стеклоочиститель. Чехол нужно немного поднять и гайку будет легко открутить. Снимите дворник.
7. Снимите кольца и прокладки с вала очистителя.
8. Аналогичную процедуру проведите со вторым дворником.
9. Под капотом демонтируйте болты, которые соединяют трапецию с кузовом.
10. Снимите блок предохранителей и мотор печки, либо открутите мотор-редуктор от трапеции, после чего поочередно извлекается мотор и трапеция. Это два способа, которые позволят вам достать вышедшую из строя трапецию.
