Замена масляного насоса ваз 2107

Замена масляного насоса на ваз 2107

Проверка износа деталей масляного насоса

Инструкция, как правильно поверить и проконтролировать износ деталей:

  • Прежде необходимо все детали промыть бензином или керосином, продуть струей сильно сжатого воздуха.
  • Осмотреть корпус, крышку, на наличие трещин, сколов. Это может вызвать утечку масла. Если обнаружены большие изъяны на этих деталях необходима полная замена масляного насоса ВАЗ 2107.

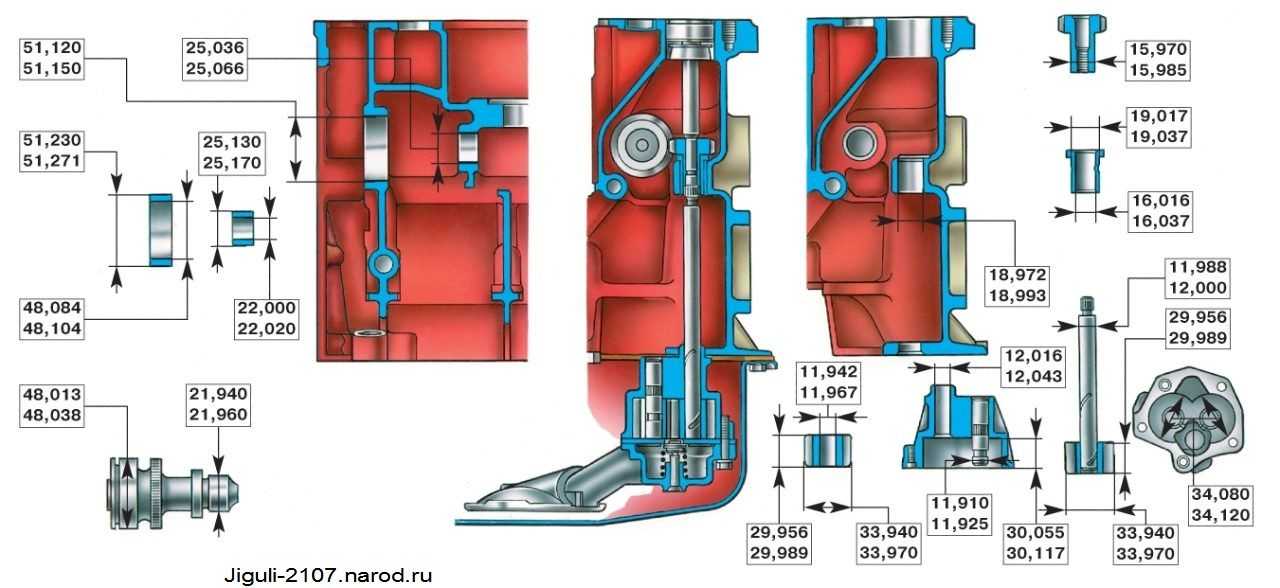

Затем выполняется замеры зазоров, которые образовались в устройстве после эксплуатации. Для работы понадобятся плоские щупы.

  • Сперва определяется зазор полученный между ведомой шестеренкой и осью, на которой она расположена. Его величина должна быть в пределах 0,017 – 0,057 мм, но не более 0,1 мм.
  • Зазор между отверстием в корпусе и валом насоса не должен превышать 0,1 мм, оптимальный 0,016 – 0,055 мм.

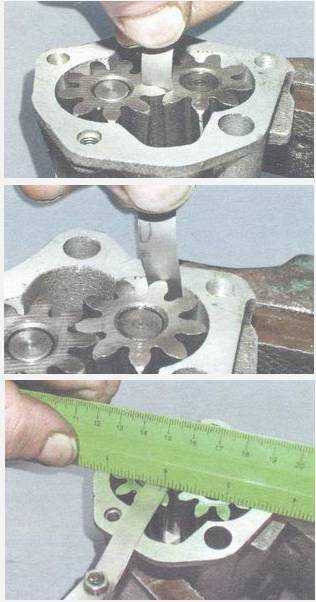

  • С помощью плоского щупа вымеряется зазор между зубьями соседних шестеренок, он должен равняться 0,15 мм, но не превышать 0,25 мм.
  • Затем измеряется величина зазора образовавшегося между наибольшим диаметром шестеренок и корпусом насоса, номинальный его размер 0,15 мм, но не более 0,25 мм.

Измерение зазора между корпусом и шестеренкой масляного насоса

  • Далее щупом определяется зазор между торцом линейки, которая ложится на плоскость разъема масляного насоса, и торцом шестерни. Его величина должна быть 0,161 – 0,166 мм, но не более 0,2 мм.
  • Ремонт масляного насоса предусматривает проверку редукционного клапана. К заеданиям могут привести отложения и загрязнения на сопрягаемых поверхностях клапана и корпуса. Забоины и заусенцы могут стать причиной уменьшения давления в системе.
  • Упругость пружины проверяется путем сравнения ее данных с данными на рисунке.

Данные для проверки упругости пружины

Сборка насоса

  • В корпус устанавливается ведущая шестерня с валом.
  • Надевается ведомая шестерня на ось, расположенную в корпусе.
  • Устанавливается крышка.
  • Вставляется с пружиной редукционный клапан.
  • К корпусу масляного насоса крепится приемный патрубок.

Так устанавливается на ВАЗ 2107 масляный насос. Замена его хорошо видна на видео. Бывают случаи, когда на автомобиле в системе смазки неисправности не устранены, хотя установлен новый на ВАЗ 2107 масляный насос. Замена, возможно,требуется валику или шестерни привода. Это может быть вызвано вмятинами, выкрашиванием или рисками на деталях. На автомобиле иногда достаточно, чтобы была произведена замена привода масляного насоса ВАЗ 2107.

Замена шестерни привода насоса масляного

Под распределителем зажигания на авто ВАЗ 2107 или заглушкой, в зависимости от типа двигателя, с карбюратором или инжекторного, соответственно, в отверстии блока цилиндров находится шестерня привода. Замена привода масляного насоса на ваз 2107 включает в себя установку новой шестерни:

  • Снимается распределитель зажигания.
  • С натягом устанавливается в шлицевое отверстие шестеренки привода масляного насоса деревянная палочка с заостренным концом.
  • Шестерня удаляется из блока цилиндров.

Извлечение шестерни из блока цилиндров

  • Снятые детали устанавливаются в обратной последовательности их снятию.
  • Если на автомобиле карбюраторный двигатель и произведена шестерни на ВАЗ 2107 замена, привод масляного насоса требует корректировку угла опережения зажигания на датчике.

Своевременный ремонт любого узла автомобиля ВАЗ 2107 увеличит его срок эксплуатации.

Масляный насос ВАЗ 2107 предназначен для создания давления в каналах смазки двигателя внутреннего сгорания. Благодаря ему масло поступает ко всем движущимся частям двигателя: коленвалу, распредвалу и прочим деталям. При неисправности насоса смазка подшипников скольжения и деталей ДВС прекратится и они быстро выйдут из строя. Поэтому при любых признаках неисправности следует незамедлительно заменить или отремонтировать масляный насос.

↑ Схема электрооборудование автомобиля

Электрооборудование автомобиля выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с массой, которая выполняет функцию второго провода. Схема электрооборудования автомобиля представлена на рисунке.

Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп–сигнала, плафона, штепсельной розетки для переносной лампы, цепь питания аварийной сигнализации, часы и фонари сигнализации открытых передних дверей.

Электрооборудование автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, обмотки реле включения ближнего и дальнего света фар не защищены предохранителями.

https://youtube.com/watch?v=ZZWQjlODEQo

  • 1 (8А) — Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
  • 2 (8А)  — Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и омывателя фар (контакты)
  • 3 (8А) — Резервный
  • 4(8А) — Резервный
  • 5 (16А) — Элемент обогрева заднего стекла и реле включения обогрева (контакты)
  • 6 (8А) — Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
  • 7 (16А) — Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты)
  • 8 (8А) — Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
  • 9 (8А) — Регулятор напряжения генератора (на автомобилях с генератором ГB222)
  • 10 (8А) — Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
  • 11 (8А) — Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
  • 12 (8А) — Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
  • 13 (8А) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
  • 14 (8А) — Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
  • 15 (8А) — Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
  • 16 (8А) — Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете)
  • 17 (8А) — Левая фара (ближний свет)

До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 17 монтажного блока. С 1988 г. они защищаются отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.

Кроме того, до 1988 г. лампа освещения вещевого ящика защищалась не предохранителем № 15, а предохранителем № 2.

Как поменять масляный насос ВАЗ 2107

Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:

  • установить машину на смотровую яму;
  • очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
  • открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
  • подставить емкость для масла под маслосливную пробку;
  • выкрутить пробку и слить масло;
  • открутить гайки, удерживающие нижние крепления передних опор мотора;
  • подложив проставку, приподнять двигатель при помощи домкрата;
  • вывести шпильки из опор поперечины;
  • вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
  • торцовым ключом на 10 открутить болты крепления поддона (19 штук);
  • снять поддон и прокладку;
  • очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
  • ключом на 13 открутить пару болтов, крепящих масляный насос;
  • снять маслонасос вместе с прокладкой;
  • установить новый масляный насос вместе с новой уплотнительной прокладкой;
  • затянуть болты крепления маслонасоса;
  • установить крышку поддона вместе с новой прокладкой;
  • равномерно затянуть 19 болтов, удерживающих крышку поддона;
  • опустить двигатель и установить опоры двигателя на место;
  • затянуть гайки крепления опор;
  • установить защиту картера и затянуть болты крепления;
  • залить новое масло.

На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.

Замена

1. Устанавливаем автомобиль на смотровую яму или эстакаду.

2. Снимаем поддон картера двигателя.

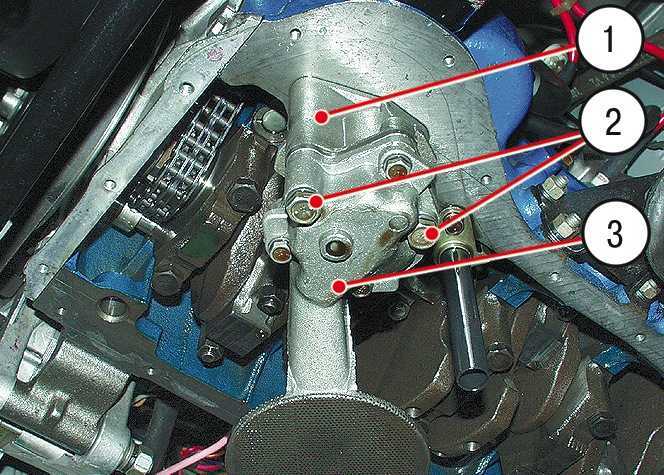

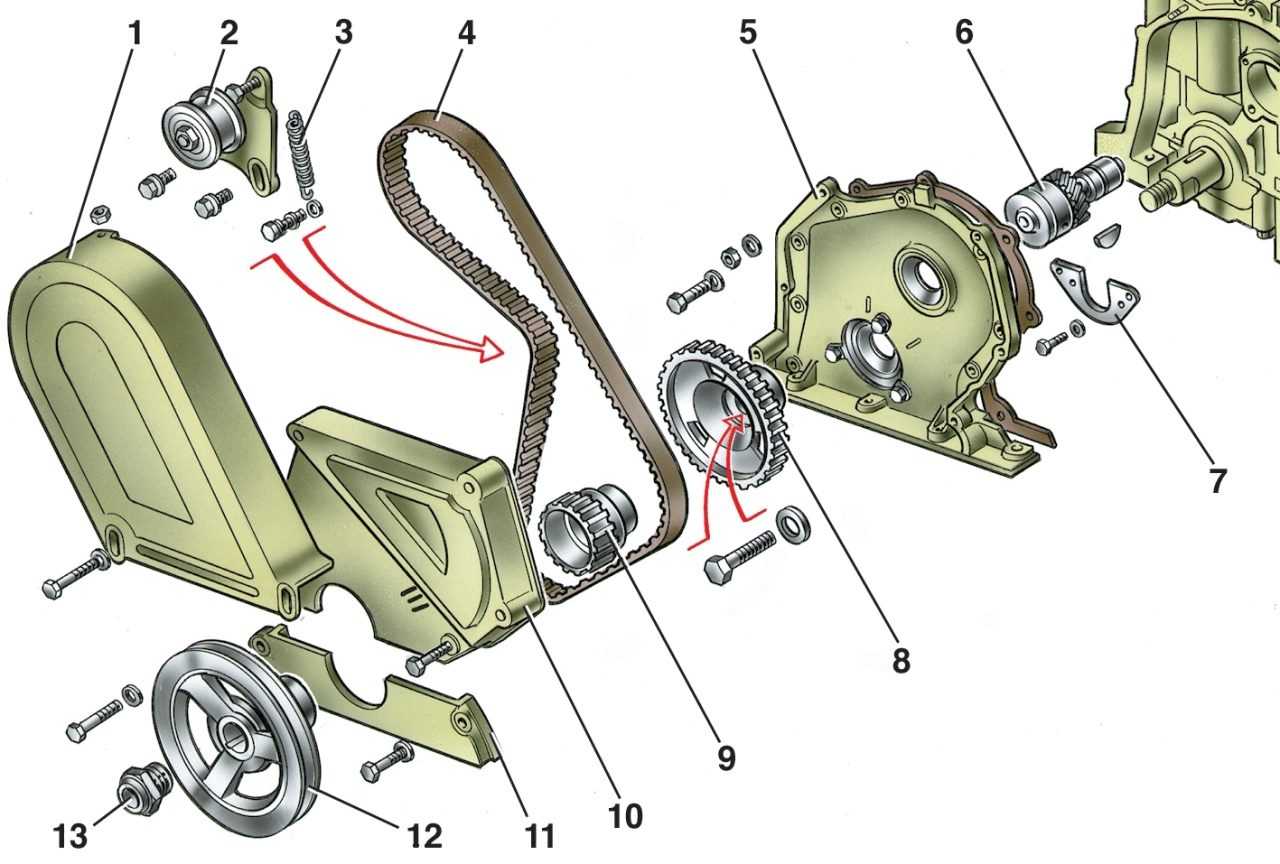

3. Торцовым ключом на 13 мм отворачиваем два болта крепления масляного насоса. Болты крепления масляного насоса ВАЗ 2107 имеют разную длину.

4. Снимаем масляный насос и уплотнительную прокладку.

Установка масляного насоса на двигатель ВАЗ 2107

1. Перед установкой нового масляного насоса заменяем уплотнительную прокладку.

2. Установка на ВАЗ 2107 всех снятых деталей выполняется в обратной последовательности.

3. Заливаем масло в двигатель ВАЗ 2107.

Где находится

Он расположен внутри двигателя, поэтому просто взглянув на двигатель вы его не увидите, а для того чтобы посмотреть на него, вам придётся снять сперва защиту картера, затем нужно будет снять поддон и только после этого вы увидите маслонасос собственными глазами.

Редукционный клапан

Во избежание таких проблем был предусмотрен редукционный клапан. На первый взгляд это простой узел, но без него нормальная работа двигателя была бы невозможной.

Назначение редукционного клапана масляного насоса – контролировать давление масла, ослаблять или усиливать его.

Реализуется это путем двух действий – открытия прохода (для снижения давления или недопущения серьезных разрушений) или его закрытия (с целью обеспечения нормальной работоспособности системы).

Наиболее частые поломки редукционного клапана

Как показывает опыт эксплуатации, неисправность редукционного клапана может проявиться в следующем:

1. Неспособность поддерживать нормальное давление. Как правило, это вызвано механическими поломками узла. Самый слабый элемент системы – пружинка.

В процессе эксплуатации она может растянуться и открывать клапан даже при незначительном росте давления. Как следствие, масло не попадает ко многим узлам двигателя, они изнашиваются и выходят из строя.

Причины неисправности пружины – ее износ из-за длительной работы, установка неправильной пружины при капитальном ремонте (бракованной или чрезмерно мягкой), ошибки в монтаже.

2. Проблемами с открытием клапана при достижении пикового давления. В процессе эксплуатации просвет клапана может засориться. В итоге РКМН подклинивает и не открывается даже при высоком давлении.

Итог – разрушение многих важных узлов двигателя и необходимость капитального ремонта. Основная причина неисправности – несвоевременная замена масла.

Объяснить это просто. Частички грязи откладываются на поверхности, и постоянно увеличивают размеры нароста. Низкое качество промывки приводит к накоплению в каналах различного мусора и стружки.

Источник

Карбюраторный двигатель

В автомобиле ВАЗ 2107 схема работы карбюраторного мотора выглядит следующим образом:

  1. При повороте ключа электросеть подает питание на стартер.
  2. При прокручивании стартера на катушку зажигания начинает поступать разряд. Катушка формирует низковольтные импульсы в высоковольтное напряжение, которое поступает на распределительное устройство.
  3. Привод распределительного устройства осуществляет вращение коленвала мотора. Происходит запуск двигателя (автор видео — канал Homa526).

Классическое зажигание

Система классического зажигания состоит из таких компонентов:

  • замок;
  • катушка;
  • трамблер или распределитель (прерыватель);
  • свечи;
  • высоковольтные кабеля, передающие заряд.

Электронное зажигание

В некоторых моделях схема ВАЗ 2107 включает в себя бесконтактное зажигание. Принципиальное различие такой системы заключается в использовании электронного коммутатора, который устанавливался между прерывателем, а также катушкой.

Бесконтактная система состоит из:

  • коммутаторного устройства;
  • замка;
  • катушки;
  • распределительного узла;
  • свечей и высоковольтных кабелей.

Инжекторный двигатель

Инжекторный двигатель имеет следующие отличия от карбюраторного:

  • электронасос, который служит для повышения давления в топливной системе (в двигателе с карбюратором давления нет, а насос установлен механический);
  • топливная смесь образуется в самом цилиндре, а в классическом варианте в карбюраторе;
  • за впрыск топлива в цилиндры отвечают электрические форсунки;
  • момент, когда необходим впрыск смеси определяет ЭСУД (в карбюраторе смесь попадает при открытии впускного клапана).

Инжекторный двигатель ВАЗ 2107

В двигателе с инжектором большое количество электронных составляющих. Причиной отказа работы мотора может быть неисправность датчиков и проводки.

Найти неисправность в авто с инжектором можно самостоятельно:

  • отключить датчик, вынув разъем;
  • проверить сопротивление датчика с помощью тестера;
  • сравнить полученные результаты с номинальными данными, которые можно взять из таблицы в прилагаемой к автомобилю инструкции.

Обнаружив неисправный датчик, его необходимо заменить.

Инжекторный двигатель

Работа двигателя с карбюратором имеет классическую схему:

  1. Когда ключ в замке зажигания поворачивают в положение «Стартер», электронная система подает к нему питание.
  2. Начинает свою работу генератор.
  3. Генератор передает электрический ток на катушку. Она служит для получения высоковольтных токов. На катушку поступают токи низкого напряжения. Проходя через модуль, они трансформируются в высоковольтные и передаются по высоковольтному проводу на трамблер.
  4. С помощью высоковольтных токов привод трамблера вращает коленчатый вал силового агрегата. Он в порядке очередности замыкает контакты и подает на свечи электрический разряд.

В контактную систему входят следующие элементы:

  • выключатель;
  • катушка;
  • распределитель;
  • высоковольтные провода;
  • свечи.

Благодаря распределителю прерывается цепь первичной обмотки модуля зажигания, а затем высоковольтный ток распределяется в нужной последовательности на свечи. С помощью катушки низковольтный ток преобразуется в высоковольтный ток. Свечи воспламеняют топливную смесь в цилиндрах мотора.

Если при повороте ключа зажигания мотор не запускается, то причина может быть в следующем:

  1. Разрыв в электрической цепи между генератором и катушкой. В этом случае нужно проверить все контакты и целостность электропроводки.
  2. Неисправна катушка. Ее можно проверить с помощью искры: из трамблера вынуть провод и прикоснутся к металлической детали. Если при работе силового агрегата искра появляется, значит, модуль исправен.
  3. Разрыв в электроцепи между трамблером и свечами. В этом случае нужно проверить внутри крышки трамблера , находящийся там бегунок, проводку высокого напряжения, соединяющую крышку трамблера со свечами.

После выявления и устранения неисправности в карбюраторе двигатель должен завестись без проблем, если остальные узлы автомобиля исправны.

Бесконтактная система зажигания включает в себя:

  • коммутатор;
  • выключатель зажигания;
  • катушку;
  • датчик распределитель;
  • высоковольтные провода;
  • свечи.

С помощью датчика распределителя передаются управляющие сигналы на коммутатор для образования искры и распределяются импульсы высоковольтного тока по свечам. Функция коммутатора — преобразовывать управляющие импульсы от бесконтактного датчика в импульсный ток, который поступает на первичную обмотку катушки. Таким образом, он улучшает образование искры, если мотор работает на обедненной топливной смеси.

Инжекторный двигатель имеет следующие отличия от карбюраторного:

  • электронасос, который служит для повышения давления в топливной системе (в двигателе с карбюратором давления нет, а насос установлен механический);
  • топливная смесь образуется в самом цилиндре, а в классическом варианте в карбюраторе;
  • за впрыск топлива в цилиндры отвечают электрические форсунки;
  • момент, когда необходим впрыск смеси определяет ЭСУД (в карбюраторе смесь попадает при открытии впускного клапана).

Инжекторный двигатель ВАЗ 2107

В двигателе с инжектором большое количество электронных составляющих. Причиной отказа работы мотора может быть неисправность датчиков и проводки.

Найти неисправность в авто с инжектором можно самостоятельно:

  • отключить датчик, вынув разъем;
  • проверить сопротивление датчика с помощью тестера;
  • сравнить полученные результаты с номинальными данными, которые можно взять из таблицы в прилагаемой к автомобилю инструкции.

Обнаружив неисправный датчик, его необходимо заменить.

Источники питания

Все компоненты электрооборудования работают благодаря генератору и аккумуляторной батарее. При выключенном двигателе питание происходит только за счет аккумулятора, но как только вы решите завести автомобиль, к работе подключится и генератор, который начнет восстанавливать заряд аккумулятора.

Следует учитывать, что если вы включили большое количество приборов, а двигатель работает на малых оборотах, то генератор не может создать достаточное количество энергии, и расходуется заряд аккумулятора. Поэтому надо внимательно следить за датчиками во избежание полной разрядки батареи.

Симптомы отказов

Выделяют 2 состояния электроники автомобиля, которые заставляют владельцев седьмой модели выискивать неисправности:

  1. Авто не выполняет свои прямые обязанности – попросту «не едет». Это или отказ одной из главных систем, или поврежденная проводка на ВАЗ 2107;
  2. Транспортное средство выполняет свои прямые обязанности, но электрические системы порой начинают барахлить — см. к примеру, короткое замыкание ВАЗ 21093.

Начинайте проверку с визуального осмотра

Когда при запуске авто двигатель не заводится, а бензин без проблем поступает в карбюратор либо топливную рамку инжектора, то причину отказа нужно искать в электрической системе:

При карбюраторных версиях, опытный проверяющий сразу обратит внимание на катушку зажигания, трамблер и свечи. Не менее важна и подкапотная проводка ВАЗ 2107;
При инжекторных версиях причиной отказа чаще всего является ЭСУД, которая обрабатывает сигналы датчиков, а далее подает команды для исполнительных механизмов.

Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания

Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107. В ней будет указан конкретный потребитель контактной группы и другая полезная информация. Заводская схема, прилагаемая к руководству пользователя

Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания. Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107. В ней будет указан конкретный потребитель контактной группы и другая полезная информация

Заводская схема, прилагаемая к руководству пользователя

В ней будет указан конкретный потребитель контактной группы и другая полезная информация. Заводская схема, прилагаемая к руководству пользователя

Схема электрооборудования ВАЗ 21074

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

  • LADA 2107–20 — в соответствии со стандартом Евро-2;
  • LADA 2107–71 — для китайского рынка;
  • LADA-21074–20 (Евро-2);
  • LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

Масляный фильтр

Фильтр полнопоточный, неразборный, навертывается на штуцер блока цилиндров и соединяется каналами с масляным насосом и главной масляной магистралью. Для снятия фильтра используется приспособление А.60312. При установке фильтр рекомендуется завертывать вручную без приспособления. В стальном корпусе фильтра установлен фильтрующий элемент из специального картона. Фильтр имеет противодренажный и перепускной клапаны. Противодренажный клапан не позволяет стекать маслу из системы при остановке двигателя, перепускной — перепускает масло при засорении фильтрующего элемента из насоса в главную масляную магистраль.

Карбюраторный двигатель

Сама система зажигания авто данной модификации построена согласно классической схеме:

  • Поворачивая ключ в замке в режим запуска «Стартер», электропитание подается на его клеммы;
  • Стартер приводит в действие коленвал и всю поршневую группу;
  • Одновременно приводится в действие генератор;

Замасленные или подгоревшие контакты в крышке могут служить причиной отказа

  • Питание с генератора поступает на катушку, а она в свою очередь, вырабатывает электрический импульс, передавая его к трамблеру через провод высокого напряжения. См. публикацию — принципиальная схема электропроводки;
  • Коленвал двигателя вращает привод трамблера, бегунок которого попеременно замыкает контакты, передавая электрический разряд к свечам зажигания (видео его работы можно увидеть в данной статье).

Классическое зажигание

Естественно, когда запустить двигатель не получается, следует искать причины, такие как:

Отказ электрической цепи между генератором и катушкой зажигания (здесь важно как следует проверить контакты, а также состояние проводки);

Знакомая многим «классика»

  • Отказ катушки зажигания (следует проверить ее работоспособность «на искру» , т.е извлечь провод непосредственно из трамблера, далее поднести его к металлическим деталям моторного отсека). Если во время вращения двигателя стартером искра все же проскакивает, значит, данная катушка исправна. См. статью — нюансы работы ВАЗ;
  • Неисправность цепей трамблера, а также свечей зажигания. Тут потребует проверки электропроводка ВАЗ 2107, начиная от крышки трамблера до свечей. Так же следует проверить внутренний бегунок (тот, что внутри крышки), и естественно свечи автомобиля.

Электронное зажигание

Электроника может и «подвести»

Электронный коммутатор устанавливали в цепи между катушкой и трамблером. Его предназначение в улучшении искрообразования во время работы двигателя на обедненной смеси. Вы можете изучить на фото, как построена электрическая схема проводки ВАЗ 2107 на карбюратор, оснащенная бесконтактной системой зажигания.

Когда во время проверки «на искру» в трамблере высоковольтный импульс отсутствует, нужно произвести замену коммутатора.

Кузов, передняя и задняя подвеска

Автомобиль модели ВАЗ 2107 относится к так называемой классической серии. Во время эксплуатации лакокрасочные покрытия подвергаются воздействию влаги, повреждениям от камней. Оголение металла вызывает процессы коррозии, которые не только портят внешний вид машины, но и значительно его ослабляет. Особенно это касается элементов несущего каркаса: лонжеронов, порогов и стоек кузова.

Основные неисправности передней подвески: разрушение шаровых опор, сайлент-блоков, выход из строя амортизаторов. Поломки такого рода сопровождаются стуком в нижней части машины во время движения. В задней подвеске автомобиля ВАЗ 2107 преимущественно выходят из строя резинометаллические втулки. Это привод к уводу машины от заданной траектории, особенно при выполнении поворотов и на неровной дороге.

Основные признаки неисправностей цепи зарядки АКБ

Понравилась статья? Поделиться с друзьями:
Эдем на трейлере
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
