Система охлаждения двигателя ваз 2115 инжектор схема

Что делать, если не работает вентилятор на Ваз 2114 (2115,2113)?

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора

Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления

Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

Принцип действия
Схема подключения

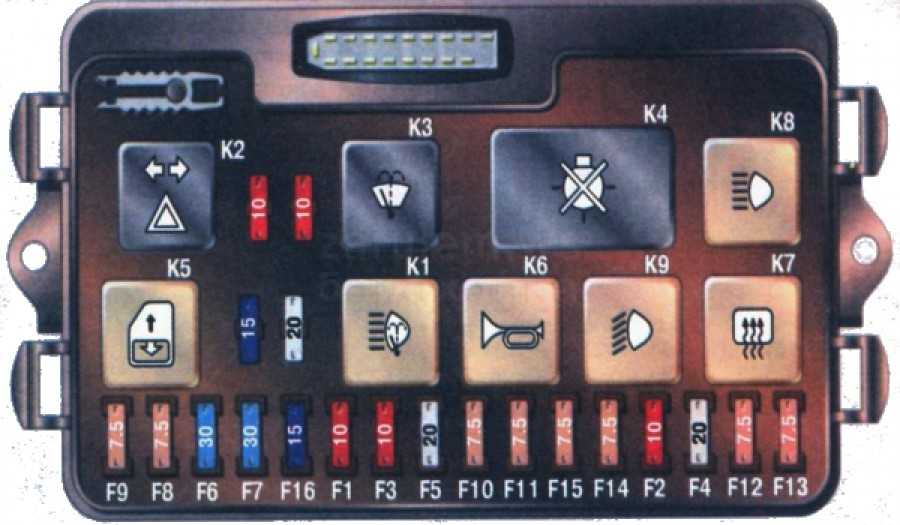

Где находится реле вентилятора
Диагностика вентилятора охлаждения
Как выполнить замену
Необходимый инструмент
Пошаговый алгоритм работы
Как заменить датчик температуры
Что делать, если электровентилятор работает постоянно?

Проверка работы вентилятора

После подключения вентилятора на ВАЗ 2115 инжектор необходимо проверить его работу, чтобы убедиться в правильности выполненных действий. Для этого следуйте инструкциям:

Проверьте предохранители. Убедитесь, что предохранители целые и исправные. Если один из предохранителей выгорел, замените его.
Проверьте проводку. Проверьте, что все провода правильно подключены и не повреждены. Убедитесь, что каждый провод подключен к соответствующему контакту.
Включите зажигание. Поверните ключ зажигания в положение «Включено».
Проверьте работу вентилятора. Постепенно повысьте температуру двигателя, например, прогревая его на холостом ходу. Когда температура достигнет определенной отметки, вентилятор должен автоматически включиться и начать работать.
Убедитесь в отключении вентилятора. Когда температура двигателя снизится до определенной отметки, вентилятор должен автоматически отключиться.
Проверьте цикл работы вентилятора. При повышении и снижении температуры двигателя вентилятор должен включаться и выключаться соответственно.

Если вентилятор работает исправно, значит, подключение было выполнено правильно. Если вентилятор не работает или работает неправильно, следует повторить все шаги и проверить подключение.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Установка нового датчика без слива охлаждающей жидкости

Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
Проверить медную шайбу на новом датчике;
Одной рукой откручивая старое устройство, другой быстро поднести новое;
После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий. Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе. Это убережет автовладельца от термотравм.

Схема электронной системы управления двигателя (ЭСУД) 2111 (l,5литра) ВАЗ 2115 инжектор

В данной схеме используется модуль зажигания. Он отличается от катушки зажигания внутренней схемой усиления электрического импульса , подаваемого на первичную обмотку катушек.

Элементы ЭСУД: 1 — свечка поджигания 4 горшка; 2 — свеча зажжения 3 цилиндра; 3 — свечка поджигания второго горшка; 4 — свеча зажжения 1 цилиндра; 5 — модуль воспламенения ВАЗ 2115; 6 — колодка диагностического разъема; 7 — распылитель 1 горшка; 8 — распылитель второго горшка; 9 — форсунка 3 цилиндра; 10 — форсунка 4 горшка; 11 — ЭБУ ВАЗ 2115; 12 — релюха подключения топливной помпы; 13 — к электрическому вентилятору радиатора мотора; 14 — релюшка подключения электровентилятора радиатора движка; 15 — главная релюха системы управления движком; 16 — дмрв ВАЗ 2115; 17 — дпдз; 18 — дтож; 19 — регулятор холостого хода; 20 — дроссель продувки адсорбера; 21 — дпкв; 22 — дд; 23 — сенсор содержания кислорода; 24 — к замку зажигания; 25 — ЭБУ иммобилайзером ВАЗ 2115; 26 — сенсор иммобилайзера с индикатором; 27 — измеритель скорости авто; 28 — дополнительный клемный разъем; 29 — к плюсу аккумулятору; 30 — клеммник для подсоединения с электрической сетью авто; 31 — топливная помпа; 32 — к контрольке резерва топлива (на панели приборов); 33 — к указателю уровня бензина; F1 — предохранитель ЭБУ и линий системы управления движком; F2 — предохранитель ЭБУ; F3 — предохранитель линии топливной помпы

На авто последних лет производства в систему управления мотором были добавлены изменения: смонтированы дпрв, катушка поджигания и колодка диагностического разъема с цифровой нумерацией выводов (схожие с системой управления движком 11183). Номинал предохранителей FI и F2 поменен на 7,5 А.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного прострaнcтва.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Подключение проводов

Для подключения вентилятора на ВАЗ 2115 инжектор необходимо провести следующие действия:

Выключите зажигание и отсоедините аккумуляторную батарею, чтобы избежать повреждения проводки и электрических компонентов.
Локализуйте место подключения проводов вентилятора. Защитный кожух двигателя обычно расположен сзади.
С помощью режущего инструмента удалите изоляцию с конца проводов вентилятора на несколько сантиметров.
Присоедините один конец провода к клемме положительного (+) терминала вентилятора, а другой конец – к соответствующей клемме на автомобиле.
Аналогично присоедините другой провод вентилятора к клемме отрицательного (-) терминала, соответствующей клемме на автомобиле.
Тщательно проверьте подключение проводов и их изоляцию, чтобы убедиться в их надежности и отсутствии повреждений.

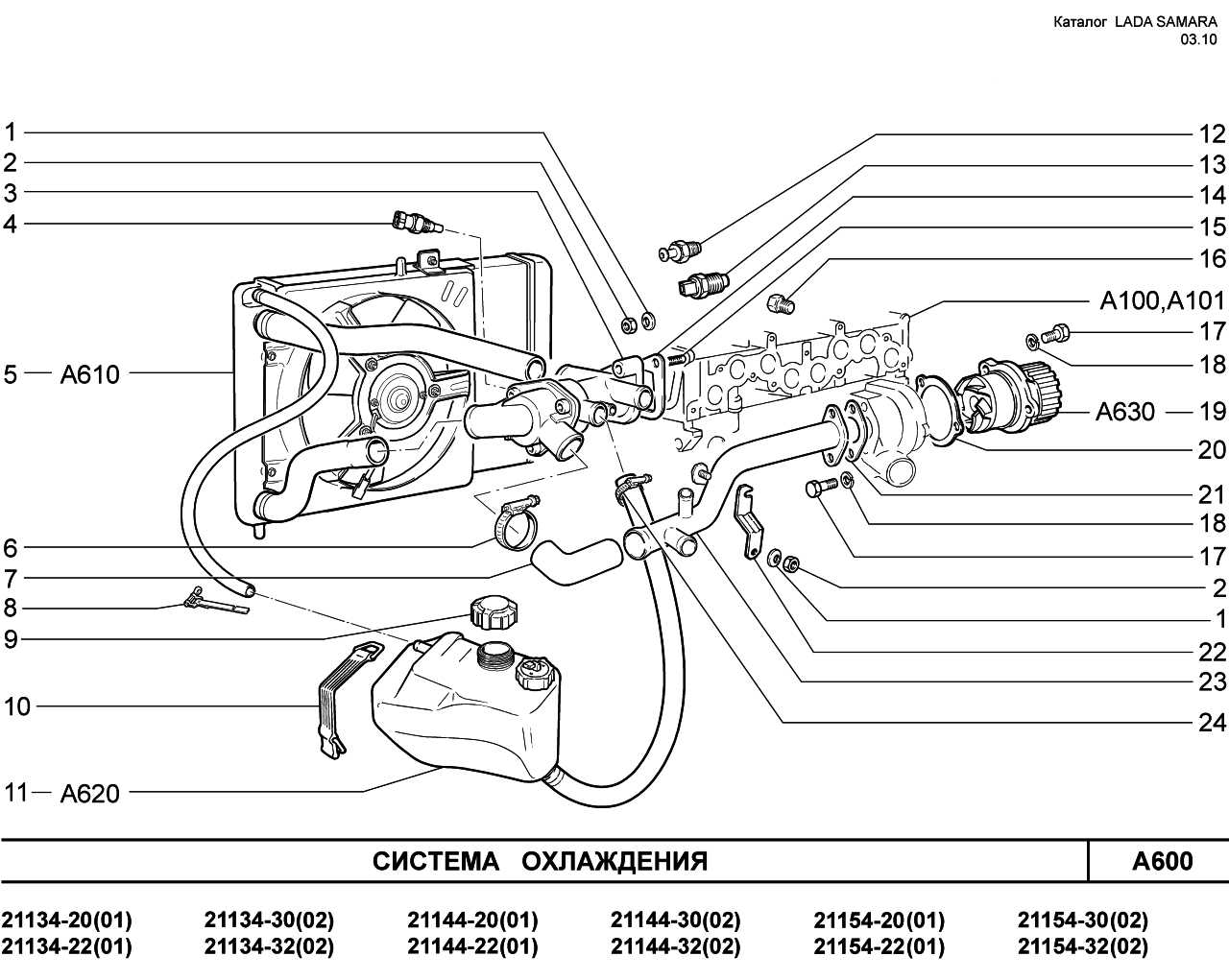

Как работает система охлаждения ВАЗ-2115

В ВАЗ-2115 встроена та же система охлаждения, что и в других авто инжекторного типа. Принцип действия основан на теплообмене, который происходит с помощью жидкости. В качестве последней может выступать тосол, охлаждающий антифриз, на крайний случай вода, хотя специалисты не рекомендуют использовать последний вариант.

Схема системы охлаждения, встроенная в ВАЗ-2115, состоит из следующих ключевых компонентов, обозначенных на фото:

электродвигатель;
насос – обеспечивает движение залитой жидкости по всей системе;
радиатор;
термостат – регулирует деятельность всех составляющих конструкции.

Важен также температурный режим, имеющийся в ВАЗ-2115. Если показатели превышают установленные 87 градусов, происходит следующее:

клапан термостата приходит в действие и открывается;
жидкость для охлаждения выходит на большой круг циркуляции, который предполагает проход по трубам через двигатель и охлаждение последнего;
приходит в рабочее состояние вентилятор, он начинает подавать воздушный поток на решетку радиатора, а это способствует уменьшению температуры.

Среди всех компонентов охлаждающей системы специалисты называют самый важный, без которого целостный механизм не мог бы работать исправно – это клапан, идущий от термостата. Состоит деталь из технического воска, деформирующегося под определенными температурами. Именно так обеспечивается объем подачи охлаждающей жидкости, регулируется интенсивность остывания.

Подготовка к установке

Перед тем, как приступить к подключению вентилятора на ВАЗ 2115 инжектор, необходимо предусмотреть несколько моментов.

1. Выбор вентилятора: Если в стандартной комплектации автомобиля не предусмотрен вентилятор охлаждения двигателя, необходимо выбрать подходящую модель. Лучше всего обратиться к специалистам или консультантам в магазине автозапчастей для получения рекомендаций.

2. Проверка клемм: Убедитесь, что клеммы аккумуляторной батареи отсоединены. Это требуется для безопасности и предотвращения возникновения короткого замыкания.

3. Проверка проводки: Визуально осмотрите проводку, которая будет использоваться для подключения вентилятора. Установите, если есть, изоляцию или ремонтируйте поврежденные провода.

4. Выбор места установки: Определите место, где будет фиксироваться вентилятор. Обычно он устанавливается на радиатор. Убедитесь, что место установки чистое и свободное от посторонних предметов.

5. Cоздание обогревательного контура: Для установки вентилятора на ВАЗ 2115 инжектор требуется создать обогревательный контур. Это означает, что необходимо подготовить необходимые кабели и проводку для подключения к электросети автомобиля.

После выполнения всех вышеуказанных подготовительных мероприятий можно приступать к подключению вентилятора на ВАЗ 2115 инжектор.

Датчик включения вентилятора ВАЗ 2115 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Датчик включения вентилятора ВАЗ 2115 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Как снимал бороду где ручник?

Ну где ручник там ты еще массы чистел

Да сними, буду Благодарен

А у меня включаешь принудилку то вентелятор работает, а так не работает. В чем проблема может?

Снимите видео про показания температуры, когда разберетесь, что такое, у меня ваз 2113, не работает, панелька приборная предыдущим владельцем заменена, в сервисе сказали, что нужно ее полностью менять, но я сомневаюсь, может есть более простой способ, вентилятор тоже перестал включаться, покажу ваше видео человеку, что делать будет, может получится, еще датчик бензина врет, то на нуле, то как надо показывает, опять же грешат на саму панель, может у вас есть мысли почему с датчиком проблемы могут быть, ну и плюс ко всему температура внешняя всегда -40, что говорит о неисправности

если честно — по вашим обзорам пытаться делать ремонт и профилактику равноценно учиться анатомии по учебнику в котором каждый второй-третий абзац текста чем то зарисован или заклеен. Я поясню- камера в половине случаев смотрит куда угодно кроме проблемной зоны, это как минимум, не судьба для этих целей купить штатив для фотовидеокамер? Для этих целей сойдет самый дешевый высотой 140см примерно- это 1000-2000рублей. Да снимать придется дольше, за то мы перестанем наслаждаться раскачкой камеры и слепыми зонами. Поверьте мне- качественно смонтированное и в принципе адекватно снятое видео доаст вам боьше просмторов и тем более подписчиков- штатив себя окупит.

Так, а вот я сразу проверил, суть в том что отсоединяешь датчик, вентилятор работает, но при включенном не работал вентилятор машина перегревалась, думал в датчике точно, поменял тоже самое….. сейчас думаю неужто термостат мозг ….

я на четырке заменл бачёк и пробку и всё прекрасно стало работать. надо чтобы система была герметична и небыло воздушных пробок.

Привет всем , сегодня появилась ошибка в БК на ваз 2114 обрыв цепи вентелятора , вопрос такое, если он принудительно вентелятор не включается через БК такая функция есть , то может ли быть виною датчик ?, или все равно принудительно он включился бы ?

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

Если двигатель горячий, необходимо дать ему остыть;
Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
Снять крышку расширительного бачка;
Вынуть пробку радиатора;
Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
Снять клемму с проводами;
Гаечным ключом аккуратно отвернуть датчик.

Для установки нового датчика необходимо:

Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
Подключить клеммы с проводами;
Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
Вернуть на место пробку радиатора;
Закрыть расширительный бачок;
Подсоединить минусовую клемму аккумуляторной батареи;
Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

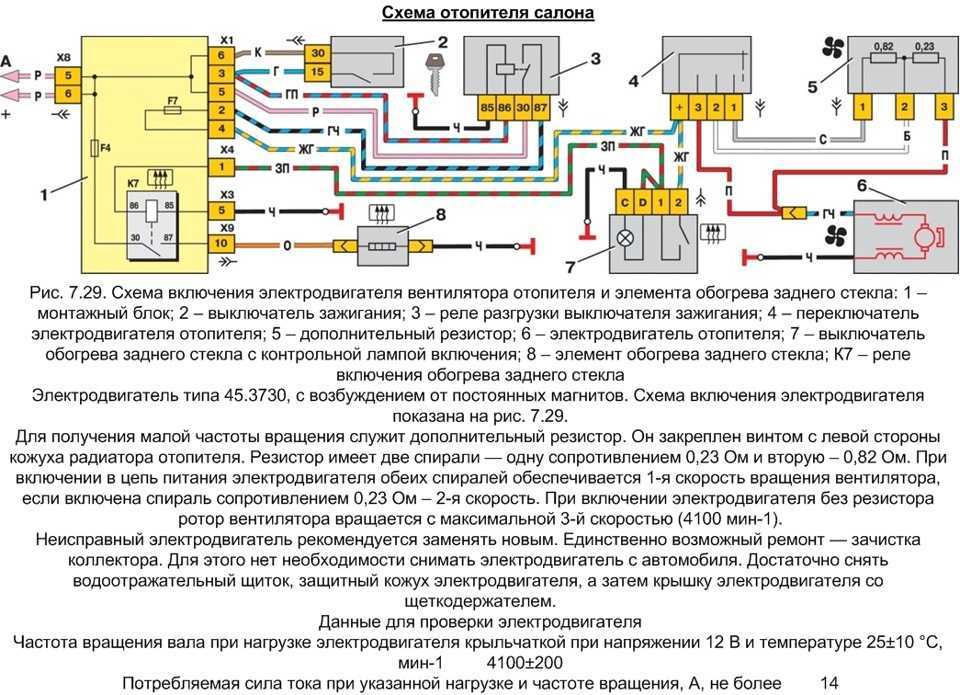

Схема вентилятора охлаждения ВАЗ 2114

При отсутствии признаков «жизни» вентилятора не стоит спешить и ехать в сервис. При наличии навыков и инструкции со схемой подключения моторчика можно определить неисправность самостоятельно. Ниже на фото представлена подробная схема подключения вентилятора охлаждения ВАЗ 2114. Она включает в себя основные компоненты системы, отвечающие за своевременное включение обдува.

Отметим, что ранние версии второго поколения «Самары» шли с карбюраторной системой впрыска. Схема подключения мотора вентилятора на них отличается. На указанной выше схеме представлены пути подключения на инжекторных версиях 14-х и 15-х моделей. Успешная работоспособность и своевременное включение вентилятора зависит от целостности всех компонентов, представленных на схеме:

Электромотор вентилятора;
Монтажный блок, в котором размещено реле и пpeдoxpaнитель;
Проводка и колодки со штекерами;
Контроллер системы впрыска;
Точка заземления.

Если под рукой есть подробная электросхема включения вентилятора охлаждения ВАЗ 2114, то выявить некоторые неполадки можно самостоятельно. К примеру, при отказе включения электромотора можно проверить состояние реле или пpeдoxpaнитель. Реле, отвечающее за работу обдува двигателя, расположено под панелью в салоне. Первое по счету (слева направо) реле отвечает за сpaбатывание вентилятора. Часто хватает его замены для восстановления работы прибора.

Как убедиться в исправности датчика

Прежде всего рассмотрим вариант, когда не работает указатель температуры на комбинации приборов. Напомним, что отвечает за это одноконтактный датчик, вкрученный в ГБЦ. Порядок проверки следующий:

Пригласите помощника. От него не потребуется никакой сноровки, единственная его задача — смотреть на комбинацию приборов.
Открыть капот автомобиля и, соблюдая все требования техники безопасности, убедиться в том, что разъем, который должен быть надет на контакт датчика, находится на месте.
Если все нормально, просим помощника включить зажигание.
Снимаем разъем с контакта и кратковременно замыкаем его на «массу».
Если в это время стрелка прибора дернется вправо, значит, датчик температуры охлаждающей жидкости в ВАЗ-2115 точно неисправен.
Если реакция со стороны стрелочного прибора отсутствует — датчик исправен. В этом случае следует протестировать комбинацию приборов и проверить электропроводку.

Если диагностирована неисправность датчика, то устранить ее можно только заменой на новый, ремонту ДТОЖ не подлежит.

Меняем температуру включения вентилятора ВАЗ 2110 без прошивки

Смена температуры включения вентилятора на десятке и Приоре выполняется не от хорошей жизни. Многие водители жалуются на перегревы и другие неприятности, которые приносит не слишком продуманная система управления вентилятором радиатора. Как изменить температуру включения вентилятора малой кровью, будем разбираться прямо сейчас.

Зачем нужна регулировка температуры включения вентилятора

Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.

Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу.

нет дополнительных режимов работы, мотор всегда работает в полную силу;
избыточная производительность вентилятора хороша в пробке и в адскую жару, но не в нормальных режимах работы мотора;
электродвигатель сильно шумит и с этим уже ничего не поделаешь;
бортовая сеть может сильно перегружаться по току в момент пуска электродвигателя;
во многих случаях пусковая температура вентилятора не соответствует условиям эксплуатации и многие хотели бы сдвинуть нижний порог температуры еще на 5-7 градусов ниже во избежание перегрева двигателя.

Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.

Вверх

Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.

К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.

Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов.

Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:

Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.
Не один, а два режима работы — штатный и вполсилы, через волговский резистор.
Падает нагрузка на систему электрооборудования.
Вентилятор не так сильно шумит.
Но главное, что мы оставляем штатный режим вызова карлсона.

Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!

Вверх

Причины поломок системы охлаждения ВАЗ-2115

Ничто не вечно, поэтому система охлаждения тоже может сломаться. Справиться с неисправностью может каждый автолюбитель, сделать это своими руками несложно, тем более вы теперь знаете, как выглядит и работает схема охлаждающего устройства ВАЗ-2115.

Для начала следует точно определить возникшую проблему, это может быть:

Неверное срабатывание термостата. Проверяем термостат на исправность: запускаем двигатель ВАЗ-2115 и ждем пока температура двигателя достигнет 97 градусов. Теперь ощупайте нижний патрубок, находящийся под термостатом: если он холодный, сломался клапан термостата.
Не хватает уровня охлаждающей жидкости или старую отработанную субстанцию нужно заменить на новую. Антифриз легко заменить, не прибегая к помощи профессионалов: подставив под машину емкость, слейте старый антифриз, затем хорошенько пройдитесь по системе охлаждения, очистив ее от грязи специальными моющими средствами, их можно приобрести в автомагазине. Осталось залить новую жидкость. ВАЗ-2115 инжектор проще в обслуживании, чем машина с радиатором. Чтобы слить жидкость при радиаторном устройстве, воспользуйтесь такой инструкцией:
- снимите с двигателя защиту;
- отодвиньте регулятор температурного режима печного отопителя влево, переставив на самую высокую температуру;
- откройте крышку расширительного бачка;
- подставьте под радиатор тару, оставьте в открытом положении сливную пробку и слейте старый антифриз (берясь за сливную пробку, делайте это бережно, иначе есть вероятность заливания генератора);
- 10 минут и антифриз слит, можно заливать новый тосол.
Нарушение герметичности системы охлаждения ВАЗ-2115. В замкнутом пространстве температура для закипания достигает 130 градусов, а в нормальных условиях составляет 108 градусов. Как видите, недостаточная герметичность провоцирует плохую работу системы охлаждения.

Как можно решить эту проблему? Купить специальный антифриз, но при этом внимательно читайте на упаковке состав – в средстве для охлаждения должны присутствовать флуоресцентные добавки. Эти компоненты обеспечивают подсветку в ультрафиолете, благодаря которой определить трещину становится намного легче, чем вслепую.

Теперь вы знаете точную схему системы охлаждения ВАЗ-2115 и сможете справиться с устранением поломок самостоятельно. Если не уверены в своих силах, заручитесь помощью друга и приступайте к ремонту.

Как вам статья?

Мне нравится2Не нравится

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Как проверить вентилятор охлаждения на ВАЗ 2114?

Проверить, работает ли вентилятор на ВАЗ 2114 можно несколькими способами. Для начала стоит определить, работает ли основной элемент конструкции – электродвигатель. Из-за удобного расположения моторчика можно легко подобраться к его контактам. При наличии проводов можно подключить мотор напрямую к аккумулятору. Если мотор заработал – причина поломки явно не в нем. На представленном выше фото отчетлива видна фишка с проводом. В этой фишке есть штекер. Проверку стоит производить путем подключения двух проводов напрямую к аккумулятору. Часто причиной неисправности и несpaбатывания электрического моторчика становится датчик температуры. Система защиты главного компьютера в 2114 такова, что при отключении этого датчика вентилятор должен сpaбатывать в аварийном режиме. Достаточно прогреть автомобиль до рабочей температуры, после чего отключить датчик. Контролер в этот момент определяет отсутствие датчика как неисправность и в аварийном режиме включает вентилятор. Меняется этот элемент без проблем. Сняв фишку с разъема датчика, не забудьте после проверки работоспособности прибора обдува установить ее на место.

Причины отказа вентилятора охлаждения

Возникновение неисправностей в автомобиле 2114 – обычное дело, особенно при каждодневном использовании машины. Проблемы с системой охлаждения встречаются на каждом третьем автомобиле. Допускать постоянного перегрева мотора по причине несpaбатывания вентилятора нельзя. Причин отказа обдува бывает несколько:

Обрыв проводки в цепи подключения мотора;
Неисправность реле, отвечающего за включение электродвигателя;
Сгоревший пpeдoxpaнитель в монтажном блоке;
Разрушение механических элементов в корпусе моторчика. Износ обмотки, разрушение корпуса, попадание влаги внутрь – все это ведет к выходу из строя;
Проблема с контактами или колодками проводов. Окисление или обрыв проводов в месте подключения – обычная ситуация.

Проверку причин поломки всегда стоит начинать с подключением электродвигателя напрямую. Далее стоит проверить пред и реле. Если же причина не найдена – «копайте» в сторону проводки.

Пpeдoxpaнитель F5 мощностью в 20 Ампер

Частое сpaбатывание обдува происходит в теплое время года, тогда как зимой прибор пpaктически не включается. За время передвижения по грязи и лужам могут окисляться контакты на корпус моторчика. Перед наступлением теплой погоды рекомендуется проверять состояние этой системы.
